MANUAL DE UTILIZADOR LB427CPD MBM

CAP 8 ELIMINAÇÃO ............................................................................................................ 15 CAP 9 AMBIENTE ................................................................................................................ 15 O fabricante reserva-se, nos termos da lei, a propriedade do presente documento sendo vedado reproduzi-lo e divulgá-lo com qualquer meio sem a prévia autorização escrita do mesmo. O fabricante reserva-se o direito de efectuar modificações sem aviso prévio para realizar os melhoramentos que julgar necessários 442467 LCD2 REV04 05-11-2020 U PTMANUAL DE INSTRUÇÕES PARA MÁQUINA DE LAVAR LOUÇA Pàg. 2 de 16

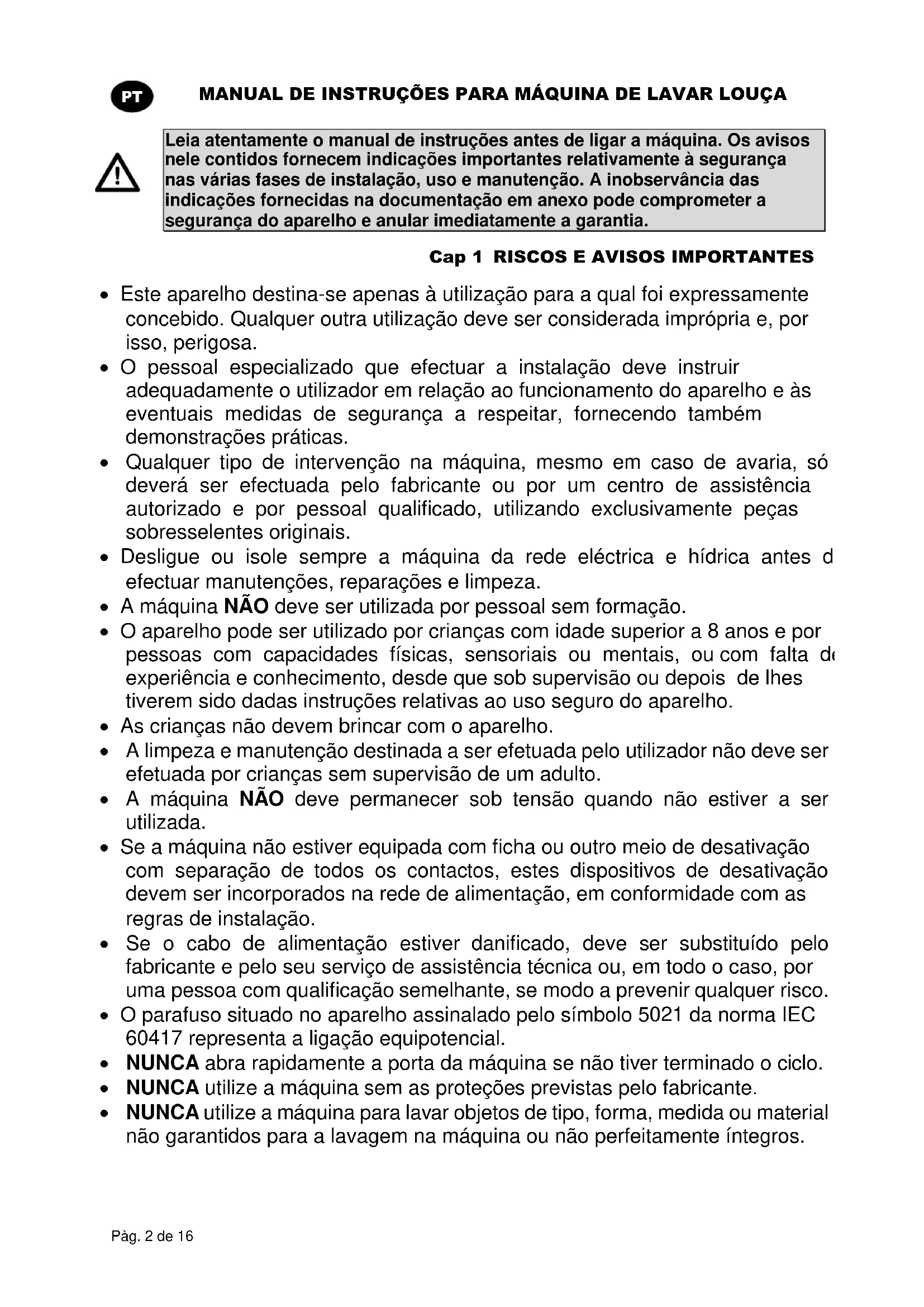

Leia atentamente o manual de instruções antes de ligar a máquina. Os avisos nele contidos fornecem indicações importantes relativamente à segurança nas várias fases de instalação, uso e manutenção. A inobservância das indicações fornecidas na documentação em anexo pode comprometer a segurança do aparelho e anular imediatamente a garantia. Cap 1 RISCOS E AVISOS IMPORTANTES Este aparelho destina-se apenas à utilização para a qual foi expressamente concebido. Qualquer outra utilização deve ser considerada imprópria e, por isso, perigosa. O pessoal especializado que efectuar a instalação deve instruir adequadamente o utilizador em relação ao funcionamento do aparelho e às eventuais medidas de segurança a respeitar, fornecendo também demonstrações práticas. Qualquer tipo de intervenção na máquina, mesmo em caso de avaria, só deverá ser efectuada pelo fabricante ou por um centro de assistência autorizado e por pessoal qualificado, utilizando exclusivamente peças sobresselentes originais. Desligue ou isole sempre a máquina da rede eléctrica e hídrica antes de efectuar manutenções, reparações e limpeza. A máquina NÃO deve ser utilizada por pessoal sem formação. O aparelho pode ser utilizado por crianças com idade superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais, ou com falta de experiência e conhecimento, desde que sob supervisão ou depois de lhes tiverem sido dadas instruções relativas ao uso seguro do aparelho. As crianças não devem brincar com o aparelho. A limpeza e manutenção destinada a ser efetuada pelo utilizador não deve ser efetuada por crianças sem supervisão de um adulto. A máquina NÃO deve permanecer sob tensão quando não estiver a ser utilizada. Se a máquina não estiver equipada com ficha ou outro meio de desativação com separação de todos os contactos, estes dispositivos de desativação devem ser incorporados na rede de alimentação, em conformidade com as regras de instalação. Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante e pelo seu serviço de assistência técnica ou, em todo o caso, por uma pessoa com qualificação semelhante, se modo a prevenir qualquer risco. O parafuso situado no aparelho assinalado pelo símbolo 5021 da norma IEC 60417 representa a ligação equipotencial. NUNCA abra rapidamente a porta da máquina se não tiver terminado o ciclo. NUNCA utilize a máquina sem as proteções previstas pelo fabricante. NUNCA utilize a máquina para lavar objetos de tipo, forma, medida ou material não garantidos para a lavagem na máquina ou não perfeitamente íntegros.MANUAL DE INSTRUÇÕES PARA MÁQUINA DE LAVAR LOUÇA Pàg. 3 de 16

NUNCA utilize o aparelho ou as suas partes como escada ou suporte para pessoas, coisas ou animais. NUNCA sobrecarregue a porta aberta das máquinas com abertura frontal, que foi dimensionada para suportar somente o cesto carregado com loiça. NUNCA mergulhe as mãos nuas nas soluções de lavagem. NUNCA tombe a máquina após a instalação. Se perceber um funcionamento irregular ou vazamentos de líquidos, desligue imediatamente a corrente elétrica e feche a alimentação hidráulica. Não posicione a máquina de lavar loiça próximo de fontes de calor superiores a 50°C. NUNCA deixe a máquina de lavar loiça exposta a agentes atmosféricos (chuva, sol, etc.) A máquina de lavar loiça não deve ser instalada em ambientes externos sem protecções adequadas. Nunca ligue um programa de lavagem sem o tubo ladrão, se disponível. Nunca aproxime objectos magnéticos da máquina. Não utilize a parte superior da máquina como plano de apoio. O técnico de instalação tem a obrigação de verificar a eficácia da ligação de terra. No fim do ensaio, o técnico de instalação tem a obrigação de enviar uma declaração escrita relativa à correcta instalação e ensaio segundo as normas e as regras da técnica. NÃO modifique a posição nem manipule os elementos que compõem a máquina; estas operações podem comprometer a segurança da mesma. Nível de pressão acústica de acordo com a norma EN ISO 4871 o LpA Máx = 55db Kpa=2.5db para versões parte inferior do banco o LpA Máx = 65db Kpa=2.5db para versões capô o LpA Máx = 76db Kpa=1.5db para versões lava-objetos Temperatura máx da água de alimentação: 50°C Pressão máx da água de alimentação: 4bar (400kPa) Aparelho previsto para ser ligado de forma permanente à rede hídrica O aparelho não deve ser limpo com jatos de água ou vapor. Altura máxima de descarga o Em terra nas versões com tubo ladrão o Altura máxima 1m nas versões com bomba de descarga Normais condições de serviço Temperatura ambiente: 40°C máx. /4°C mín. (média 30°C) Altitude : até 2000 metros Humidade relativa : Máx. 30% a 40°C / máx. 90% a 20°CMANUAL DE INSTRUÇÕES PARA MÁQUINA DE LAVAR LOUÇA Pàg. 4 de 16

Cap 2 PREFÁCIO Avisos: Guarde cuidadosamente toda a documentação nas proximidades do aparelho; entregue-a aos técnicos e aos operadores encarregados da utilização e mantenha-a íntegra ao longo do tempo, através de uma colocação segura, com eventuais cópias para a consulta frequente O operador tem a obrigação de ler, compreender e aprender o conteúdo do presente manual antes de iniciar qualquer operação na máquina. O aparelho destina-se exclusivamente à lavagem profissional de loiça para colectividades e, portanto, a instalação, o uso e a manutenção dirigem-se sempre a pessoal com formação que respeite as instruções do fabricante. Garantia: O fabricante declina qualquer responsabilidade e garantia por danos materiais ou pessoais resultantes da inobservância das instruções fornecidas ou de uma utilização imprópria da máquina A inobservância das indicações fornecidas na documentação em anexo pode comprometer a segurança do aparelho e anular imediatamente a garantia As instalações e as reparações efectuadas por técnicos não autorizados ou a utilização de peças sobresselentes não originais conduzem à anulação imediata da garantia. Armazenagem: Transporte e armazenamento: entre -10°C e 55°C com pico até 70°C (durante 24 horas no máx.) Cap 3 INSTALAÇÃO Uma correcta instalação é fundamental para o bom funcionamento da máquina. Alguns dos dados necessários para a instalação da máquina estão indicados na chapa de características colocada no lado direito da máquina e uma cópia encontra-se na capa deste manual.

A instalação deve ser efectuada exclusivamente por técnicos qualificados e autorizados. Desembalagem Certifique-se de que a embalagem está íntegra, escrevendo na guia de transporte eventuais danos detectados. Após ter eliminado a embalagem, certifique-se de que o aparelho está íntegro; se a máquina estiver danificada, avise imediatamente o revendedor por fax ou carta registada A.R. e o transportador que efectuou o transporte. Se os danos prejudicarem a segurança da máquina, esta não deve ser instalada e/ou utilizada até que o problema seja resolvido por um técnico qualificado.

Os elementos da embalagem (sacos de plástico, poliestireno expandido, pregos, etc. ...) não devem ser deixados ao alcance de crianças e animais domésticos por serem possível fonte de perigo.

Posicionamento Certifique-se de que na zona de instalação não existem, ou estão bem protegidos, objectos e materiais que podem ser danificados pelo vapor de água que pode sair da máquina durante o funcionamento. Antes de colocar a máquina de lavar loiça, prepare no local os sistemas de alimentação eléctrica, aprovisionamento hídrico e de descarga. Em caso de encaixe de máquinas com parede simples, deixe um espaço de pelo menos 10mm entre as paredes da máquina e as superfícies adjacentes. O pavimento ou o encaixe deve ser dimensionado tendo em conta o peso total da loiça Para garantir a estabilidade, instale e nivele a máquina nos seus quatro pés. Este aparelho foi apenas concebido para uma ligação fixa, diferentes soluções de instalação devem ser acordadas e aprovadas pelo fabricante.MANUAL DE INSTRUÇÕES PARA MÁQUINA DE LAVAR LOUÇA Pàg. 5 de 16

Retire a película de protecção da carroçaria antes de iniciar a utilização da máquina de lavar loiça.

Ligação eléctrica Deve existir um interruptor geral de tipo omnipolar, capaz de interromper todos os contactos incluindo o neutro, com distância entre os contactos abertos de pelo menos 3 mm e com disparo magnetotérmico de segurança ou combinado com fusíveis, a dimensionar ou ajustar em conformidade com a potência indicada na chapa de características da máquina. O interruptor geral deve encontrar-se na linha eléctrica perto da instalação e deve servir exclusivamente um aparelho de cada vez. A tensão e a frequência da rede eléctrica devem coincidir com as da chapa de características. Deve existir uma instalação de ligação à terra eficaz, em conformidade com as normas de prevenção vigentes, para a segurança do operador e do aparelho Este aparelho está em conformidade com a certificação EN/IEC 61000-3-11 se a impedância do sistema Z sys for igual ou inferior a Z max no ponto de interface entre o sistema de alimentação do utilizador e o sistema público. É da responsabilidade do instalador ou do utilizador do aparelho certificar-se de que o aparelho é ligado exclusivamente a uma alimentação com um sistema de impedância Z sys igual ou inferior a Z max

O cabo de alimentação, exclusivamente de tipo H07RN-F corrente elétrica em serviço móvel a 60°C no condutor: Máquina trifásica o -5x2,5 mm^2 até 20 A o -5x4 mm^2 até 30 A o -5x6 mm^2 até 38 A o -5x10 mm^2 até 54 A Máquinas monofásicas o -3x1,5 mm^2 até 16 A o -3x2,5 mm^2 até 25 A Não deve ser esticado ou esmagado durante o funcionamento normal ou a manutenção de rotina. Além disso, o aparelho deve ser ligado a um sistema equipotencial, cuja ligação seja efetuada através de um parafuso assinalado pelo símbolo 5021 da IEC 60417. O condutor equipotencial deve ter uma secção de 10 mm². Respeite as polaridades indicadas no esquema eléctrico. Para mais informações, consulte o esquema eléctrico.

É proibida a utilização de tomadas múltiplas, adaptadores, cabos de tipo e secção não adequados ou com junções de extensão que não estejam em conformidade com as normas vigentes para este tipo de instalação. Se o cordão de alimentação estiver danificado, ele deve ser substituído pela rede autorizada para reparo, a fim de evitar riscos ao usuário.MANUAL DE INSTRUÇÕES PARA MÁQUINA DE LAVAR LOUÇA Pàg. 6 de 16

Ligação hidráulica O aparelho deve ser ligado à rede hídrica através de um tubo flexível. Entre a rede hídrica e a electroválvula do aparelho deve existir uma válvula de intercepção. A válvula de intercepção deve encontrar-se próximo do aparelho. A alimentação de água, temperatura e pressão devem ser compatíveis com os valores indicados na chapa de características técnicas da máquina. Certifique-se de que o caudal de alimentação não é inferior a 20 l/min. Se a dureza da água for superior a 14 °f (8 °dH), é aconselhável utilizar a máquina com depurador interno. Se a dureza da água for superior a 35 °f (19,5 °dH), é aconselhável instalar um depurador externo antes da eletroválvula. Para máquinas não equipadas com depurador; se a dureza da água for superior a 14 °f (8 °dH), é aconselhável instalar um depurador externo antes da eletroválvula. No caso de concentrações muito altas de minerais residuais na água de condutibilidade elevada, é aconselhável a instalação de um sistema de desmineralização. As máquinas destinadas à utilização com água dessalinizada ou com alta concentração de cloreto de sódio devem ser especificamente encomendadas, pois exigem materiais específicos para a sua construção Não alimente com água desmineralizada as máquinas dotadas de recuperador de calor com baterias de recuperação em cobre. Nestes casos, solicite a versão com baterias com tubagens inox.

Descarga livre Ligação à linha de descarga A linha de descarga deve ser formada por um poço sifonado livre com dimensões adequadas à capacidade do tubo de descarga fornecido com a máquina. O tubo deve chegar até ao poço sem ser esticado, comprimido, dobrado, esmagado, pressionado ou forçado por nada. O esvaziamento da cuba ocorre por gravidade, pelo que a descarga deve estar num nível inferior à base da máquina.

Com bomba de descarga (disponível a pedido) Se a descarga não estiver num nível inferior à base da máquina, pode usar-se a versão com bomba de descarga (disponível a pedido). Neste caso, a altura máxima da descarga é equivalente a 1 m. Certifique-se sempre de que a descarga funciona correctamente e que não está entupida. Qualquer outra solução deve ser previamente acordada e aprovada pelo fabricante. Abrilhantador e detergente A dosagem de abrilhantador e detergente é efectuada por meio do doseador instalado de série na máquina, se previsto pelo modelo. A dosagem é determinada com base na dureza da água pelo técnico de instalação, o qual providenciará também à calibragem dos próprios doseadores. Antes de proceder à calibragem, encha os tubos de alimentação dos doseadores com o respectivo produto. A calibragem efectua-se através dos respectivos parafusos de regulação, ou directamente a partir do painel de comandos, se disponível. O nível dos líquidos no recipiente deve ser suficiente para a sucção; nunca deve descer até esvaziar nem ser abastecido com produtos corrosivos ou impuros. NUNCA utilize detergentes à base de CLORO ou HIPOCLORITOS. A instalação de um doseador automático do detergente é sempre recomendada.MANUAL DE INSTRUÇÕES PARA MÁQUINA DE LAVAR LOUÇA Pàg. 7 de 16

Cap 4 UTILIZAÇÃO DA MÁQUINA Interface gráfica Com referência à Fig.1:

BOTÃO DE SELEÇÃO DE PROGRAMAS ESPECIAIS

BOTÃO DE SELEÇÃO DE PROGRAMAS

Colorações e estados operacionais Com referência à Fig.2:

Azul (Fig.2b) - Ciclo de lavagem em curso.

Amarelo ( Fig. 2c ) - Máquina em fase de preparação - Falta de aditivos para a lavagem - Falta de sal (apenas nas versões com amaciador integrado)

Vermelho ( Fig. 2d ) Presença de uma anomalia grave. - Funcionamento limitado ou impossível: verificar o código de erro assinalado e eventualmente contactar a assistência técnica.MANUAL DE INSTRUÇÕES PARA MÁQUINA DE LAVAR LOUÇA Pàg. 8 de 16

Fases de lavagem Durante o funcionamento o visor na área (6) exibe as diversas fases do ciclo de trabalho:

Aquecimento Nível de trabalho atingido

Temperatura de trabalho atingida

Descarregamento Símbolos de função

Aparece quando no visor é mostrada a temperatura da caldeira

Aparece quando no visor é mostrada a temperatura da caldeira

Regeneração em curso

Avaria: funcionamento limitado possível

Avaria: funcionamento impossível Standby Introduza o interruptor geral da eletricidade Abra a torneira externa da água. Com a máquina em standby o visor está apagado enquanto o led STANDBY (5) está vermelho. Ativação e seleção de programas Verifique o posicionamento correto dos braços de lavagem e dos filtros. Verifique a presença do tubo ladrão (se previsto). Controle o nível de detergente e abrilhantador nos reservatórios. Prima a tecla ON/OFF (1) para ligar a máquina, o led STANDBY (5) ficará verde. Durante a fase de carregamento o visor assume a cor amarela Ao atingir as condições ideais o VISOR fica verde para indicar que a máquina está pronta. No visor um símbolo indica o programa definido. A cada ativação será definido o último programa utilizado antes da desativação. Com a tecla SELEÇÃO DE PROGRAMAS (3) é possível escolher entre os seguintes ciclos:

Para loiça pouco suja, programa curto.

Para loiça meia suja, programa médio.

Para loiça muito suja, programa longo.

Com a tecla SELEÇÃO DE PROGRAMAS ESPECIAIS (2) é possível escolher entre os seguintes ciclos: Programas especiais

ECO Reduz os consumos de energia efetuando uma lavagem com temperaturas e consumos de água reduzidos relativamente aos programas de lavagem normais; o bom resultado de lavagem obtém-se através do aproveitamento de uma ação mecânica de lavagem prolongada.

NEW Aconselhado quando se necessita de efetuar lavagens com substituição total da água na cuba de lavagem, pelo que, para efetuar lavagens consecutivas de loiça suja com excesso de gordura ou óleo. A substituição total da água na cuba requer um tempo maior de ciclo.

LONG Lavagem contínua. O ciclo pode ser interrompido antecipadamente premindo a tecla start. Após uma breve pausa inicia-se a fase de enxaguamento. O ciclo termina automaticamente após 12 min.

GLASS Apenas para máquina de lavar pratos: Indicado para a lavagem de copos de qualquer forma e tipo. Este programa efetua uma lavagem com temperaturas de enxaguamento reduzidas e necessita de um tempo de secagem prolongado.

WATER Ciclo indicado para obter brilhantes, utilizável apenas em combinação com um dispositivo por osmose inversa.

ACT 1 – ACT 2 Indicado para a lavagem de loiça muito suja com resíduos secos. O programa efetua de facto 2 lavagens e 2 enxaguamentos.

PRG 4 – PRG 5 Para loiça muito suja, programa longo ( 8’ ). Para loiça muito suja, programa longo ( 10 ‘ ).

STEEL Adequado para a lavagem de garfos, colheres, facas ou outros talheres de qualquer tipo. Este programa de lavagem tem uma duração mais longa relativamente aos outros com a utilização de temperaturas mais elevadas.

COLD Programa específico para máquina de lavar copos com enxaguamento a água fria.

SAN Aconselhado quando se necessita de lavagens em que é necessário garantir uma desinfeção da loiça a lavar ( EN ISO 15883-1/3 ). Este programa efetua um controlo em temperatura e tempo de lavagem calculando a constante A0. O programa termina quando o parâmetro A0 atinge o valor 30. A duração é variável e situa-se, em média, em torno de 20 minutos e a temperatura de lavagem atinge cerca de 70 C°. N.B. Caso seja necessário um valor A0 diferente de 30, contactar um técnico autorizado, o qual irá efetuar uma modificação no software da máquina. Os programas especiais presentes podem variar de acordo com o modelo e com o tipo de máquinaMANUAL DE INSTRUÇÕES PARA MÁQUINA DE LAVAR LOUÇA Pàg. 10 de 16

Preparação do cesto Com referência à Fig.4, para um correcto funcionamento da máquina, siga as seguintes indicações: Use um cesto adequado, enchendo-o sem o sobrecarregar e sem sobrepor a loiça. Limpe sempre os resíduos da loiça previamente; não carregue loiça com resíduos secos ou sólidos. Posicione os recipientes vazios invertidos no cesto. Introduza pratos e afins no respectivo cesto, inclinados, com a superfície interna virada para cima. No respectivo cesto, introduza os talheres mistos, com a pega virada para baixo. Não coloque talheres de prata e de aço inoxidável no mesmo cesto dos talheres, já que isto poderia provocar o escurecimento da prata e a provável corrosão do aço. Lave a loiça imediatamente após a utilização, para evitar que a sujidade fique incrustada. Use apenas loiça íntegra e garantida para a lavagem na máquina. Início do ciclo Para iniciar o programa prima o botão START (4), durante a lavagem a BARRA TEMPORAL (9) indica o avanço do ciclo e o visor assume a cor azul (Fig. 2b) e mostrará o nome do programa pré-selecionado. Com o ciclo terminado o visor ficará de cor verde e será mostrada a mensagem FIM. Para se conseguir uma secagem rápida, extraia o cesto da máquina no fim do ciclo. Para terminar antecipadamente o ciclo de lavagem, prima novamente a tecla de START (4). Início automático do ciclo Essa função permite fazer o ciclo escolhido iniciar com o simples fecho da porta (ou da capota) sem premir nenhum botão, para ativar a função proceda do seguinte modo: A mensagem “A” no visor indica que a função está ativa. Se não estiver prevista de fábrica, a função deve ser primeiro ativada a partir do menu de definições. Para desativar a função prima durante alguns segundos a tecla START (4) com a porta aberta. A desativação permanece ativa durante um único ciclo de lavagem. N.B. Nas versões com capota, após o primeiro ciclo de trabalho, ativa-se automaticamente o arranque automático: o início dos ciclos seguintes ocorre automaticamente aquando do fecho da capota. Este modo é assinalado no visor pela mensagem “A”. Visualização de informações Mantendo premido durante alguns segundos o botão START (4) é possível visualizar em sequência a temperatura da Caldeira da Cuba e o número de ciclos efetuados pela máquina. Este tipo de visualização pode ser realizado quer antes, quer durante o ciclo e será visível apenas temporariamente. Mantendo premido durante alguns segundos o botão SELEÇÂO (3) é possível visualizar em sequência a temperatura da Caldeira da Cuba , de modo permanente e para todos os programas. É possível desativar a função mantendo premido durante alguns segundos o botão SELEÇÃO DE PROGRAMAS (3). Desactivação da máquina Para desligar a máquina prima o botão ON/OFF (1) permanece aceso apenas o Led STANDBY (5) para assinalar a presença de tensão. N.B. No caso da máquina permanecer ligada com a porta aberta durante mais de uma hora, desligar- se-á automaticamente.MANUAL DE INSTRUÇÕES PARA MÁQUINA DE LAVAR LOUÇA Pàg. 11 de 16

Remoção do filtro integral Coloque os braços de lavagem e enxaguamento em posição ortogonal na borda da porta. Levante cada semi-filtro segurando na respectiva pega ( Fig.7 ). Esvaziamento da máquina

4.10.1 Máquinas sem bomba de descarga

Desligue a máquina. Remova o filtro integral, se presente ( Fig.7A ). Extraia o tubo ladrão puxando-o para cima ( Fig.7 ). Aguarde que a cuba esteja completamente vazia. Se necessário, extraia o filtro da cuba e limpe-o.

4.10.2 Máquinas com ciclo de descarga (*opcional)

Com a máquina ligada, prima o botão SELEÇÃO DE PROGRAMAS (3) até selecionar o programa ProClean ou ProDrain. Prima o botão START (4), para iniciar o programa de descarga e autolimpeza. No final da descarga, a máquina desliga-se, permanece aceso apenas o LED STANDBY (5) para assinalar a presença de tensão. Regeneração de resinas (*opcional) Nas máquinas com amaciador incorporado, o símbolo “SISTEMA DE REGENERAÇÃO ACTIVO” indica que a máquina está a realizar o ciclo de regeneração das resinas e que o programa de lavagem em curso pode ser mais longo. N.B. Não desligar a máquina se estiver em curso um ciclo de regeneração Nas máquinas com amaciador, quando aparece a sinalização ‘FALTA DE SAL’, é necessário acrescentar o sal no respectivo depósito; proceder do seguinte modo: Extrair o cesto da máquina. Remover o filtro integral (Fig.7). Despertar o tampão do depósito de sal (Fig.8). Deitar cerca de 700g de sal de regeneração no recipiente (sal de cozinha sem aditivos em grãos de 1 ou 2 mm de diâmetro) utilizando o funil fornecido. Fechar com força o recipiente. A sinalização ‘FALTA DE SAL’ desaparece após alguns minutos. Máquinas com depurador externo Nas máquinas equipadas com amaciador externo após um certo número de ciclos no visor aparece a mensagem ‘SERVICE’ para indicar que é necessário intervir no amaciador externo e efetuar a regeneração das resinas. A sinalização permanece também com a máquina desligada, para a fazer desaparecer deve manter premidas todas as 4 teclas, pelo menos, 5 segundos com máquina desligada e porta aberta. Fim de serviço No final do dia, esvazie sempre a máquina como descrito no parágrafo “Esvaziar a máquina”. Desligue a alimentação eléctrica através do interruptor geral e feche a torneira externa da água. Efectue a manutenção ordinária e limpe a máquina como descrito no parágrafo “Manutenção”. Se possível, deixe a porta da máquina entreaberta para evitar a formação de odores desagradáveis no interior.MANUAL DE INSTRUÇÕES PARA MÁQUINA DE LAVAR LOUÇA Pàg. 12 de 16

Cap 5 MANUTENÇÃO Regras gerais

Antes de executar qualquer operação de manutenção, descarregue totalmente a água, desligue a electricidade e feche a válvula externa da água. Não use jactos de água sob pressão pois poderiam danificar a instalação eléctrica. Lave as superfícies externas apenas quando estiverem frias, com produtos especificamente formulados para a manutenção do aço. No caso de possível formação de gelo, descarregue a água da caldeira e da bomba de lavagem. Limpeza Para garantir a eficiência da máquina, devem efectuar-se regularmente as operações de manutenção ordinária indicadas de seguida. É aconselhado um tratamento periódico de desinfecção com produtos adequados, não corrosivos, disponíveis no mercado. Limpeza do grupo de filtragem Efectue este procedimento no final do dia ou quando se notarem resíduos de sujidade nos filtros:

1. Retire e limpe os cestos.

2. Esvazie a cuba seguindo as instruções indicadas no parágrafo “Esvaziar a máquina”.

3. Retire e limpe cuidadosamente todos os filtros da máquina de lavar loiça.

4. Para limpar a cuba de aço, não use produtos ou objectos abrasivos.

5. No final das operações indicadas, reposicionar cuidadosamente cada parte.

Limpeza dos braços Os braços de lavagem e enxaguamento são de fácil remoção para permitir a limpeza periódica dos orifícios e prevenir possíveis entupimentos e/ou depósitos. Proceda do seguinte modo: Retire os braços desapertando o respetivo anel de fixação ou através do desengate rápido, caso exista. Lave todas as partes sob um jacto de água corrente, limpe muito bem os orifícios utilizando eventualmente um palito ou utensílios pontiagudos pequenos. Limpe os pernos de rotação dos braços no interior da máquina e a zona de saída da água de lavagem e de enxaguamento. Reposicione os braços e verifique a livre rotação.MANUAL DE INSTRUÇÕES PARA MÁQUINA DE LAVAR LOUÇA Pàg. 13 de 16

Cap 6 AUTO-DIAGNÓSTICO A máquina está equipada com um sistema de auto-diagnóstico capaz de detectar e assinalar uma série de avarias. Anomalia Descrição e possíveis soluções

Enxaguamento não efectuado. O enxaguamento da loiça não foi efectuado correctamente. Verifique a correcta limpeza dos orifícios de enxaguamento.

Falta de escoamento da água. O escoamento da água não é efectuado ou é efectuado de forma anómala. Certifique-se de que o tubo de escoamento não está dobrado ou esmagado e que o sifão ou os filtros não estão entupidos. Nas máquinas equipadas com tubo ladrão, remova-o antes de iniciar o ciclo de descarga.

Anomalia na reposição da temperatura de enxaguamento. A reposição da temperatura da caldeira não ocorreu dentro dos limites de tempo pré-estabelecidos durante o ciclo de lavagem. Desligue e volte a ligar a máquina e realize um novo ciclo. SAFE

Anomalia no carregamento da água na cuba. Certifique-se de que as ligações hidráulicas estão correctas e que a torneira de alimentação hidráulica está aberta. Verifique a presença do tubo ladrão, se disponível. Desligue e volte a ligar a máquina e realize um novo carregamento.

Anomalia no termómetro da cuba. (Sonda aberta) A máquina não detecta o valor da temperatura da cuba. Desligue e volte a ligar a máquina.

Anomalia no termómetro da cuba. (Sonda em curto-circuito) A máquina não detecta o valor da temperatura da cuba. Desligue e volte a ligar a máquina.

Anomalia no termómetro da caldeira. (Sonda aberta) A máquina não detecta o valor da temperatura da caldeira. Desligue e volte a ligar a máquina.

Anomalia no termómetro da caldeira. (Sonda em curto-circuito) A máquina não detecta o valor da temperatura da caldeira. Desligue e volte a ligar a máquina.

Time out de carregamento da caldeira: falta de enchimento da caldeira. Não é possível efectuar o enxaguamento. Certifique-se de que a torneira de alimentação hidráulica está aberta. Desligue e volte a ligar e realize um novo ciclo.

Enxaguamento insuficiente: o enxaguamento não foi efectuado na quantidade certa, Verifique a limpeza correcta dos bicos de enxaguamento. O erro não bloqueia a máquina.

Anomalia na reposição da temperatura da cuba A reposição da temperatura da cuba não ocorreu dentro dos limites de tempo pré-estabelecidos durante o ciclo de lavagem. Desligue e volte a ligar a máquina e realize um novo ciclo.

Efetuar a regeneração externa: Foi atingido o número de litros definido para aparelhos de tratamento de água externos, o erro não exclui o funcionamento da máquina de lavar loiça, a mensagem pode ser apagada a partir do menu “Water Service Set”. SAFE

Segurança electromecânica: intervenção dos termóstatos de segurança da caldeira ou intervenção do pressóstato de segurança da cuba.

Segurança do nível: Nível da água na cuba incorrecto.

Filtro sujo: Nível de água na cuba incorrecto, causado pelo filtro sujo ou pelo tubo ladrão mal inserido. ATENÇÃO! A desactivação e a posterior activação da máquina “reinicia” a sinalização. Se, após a execução das indicações fornecidas, o problema persistir, dirija-se ao Serviço de Assistência Técnica Autorizado.MANUAL DE INSTRUÇÕES PARA MÁQUINA DE LAVAR LOUÇA Pàg. 14 de 16

As seguintes definições só devem ser efectuadas por um técnico qualificado. Os parâmetros abaixo indicados podem ser definidos, em sede de instalação ou posteriormente, acedendo ao menu de definições do seguinte modo: Máquina em standby com porta aberta. Prima simultaneamente os botões 1 e 2 (ON/OFF e SELEÇÃO DE PROGRAMAS ESPECIAIS) durante 5 segundos e introduza a chave KEY 12 (botões 3 e 4 para mudar o parâmetro,1 para confirmar). De seguida, premindo repetidamente o botão 1 (ON/OFF) é possível percorrer as opções seguintes activando-as e/ou alterando-as com os botões 3 e 4 (o parâmetro modificado permanece memorizado sem necessidade de confirmar). A lista dos parâmetros pode variar segundo o tipo de máquina. Language Selecção do idioma Boiler Set Regulação da temperatura da caldeira para os programas. Nas versões com caldeira atmosférica (bomba de enxaguamento) existem definições diferentes para cada programa (b1 – b2 – b3) Tank Set Regulação da temperatura da cuba para os programas. Nas versões com bomba de enxaguamento, existem definições diferentes para cada programa (t1–t2–t3) ThermoStop Activação da função Thermostop que garante uma correcta temperatura de enxaguamento. Energy Saving Activação da função Energy Saving que garante uma poupança energética quando a máquina for ligada e não utilizada. Manual Detergent Accionamento manual do doseador de detergente. Ao definir ON, o tubo de aspiração é carregado automaticamente. O comprimento do tubo é predefinido em função do modelo de máquina de lavar louça. Manual Rinse Aid Accionamento manual do doseador de abrilhantador. Ao definir ON, o tubo de aspiração é carregado automaticamente. O comprimento do tubo é predefinido em função do modelo de máquina de lavar louça. Detergent Dose Regulação do tempo de dosagem de detergente ou da quantidade em gr/l em função do modelo. Rinse Aid Dose Regulação do tempo de dosagem de abrilhantador ou da quantidade em gr/l em função do modelo. Water Hardness Definição da dureza da água de entrada para máquinas com amaciador incorporado, em função da dureza medida. External Softenr Cycles Definição e ativação do conta-ciclos que ativa a sinalização de manutenção (Service) para o amaciador externo. É possível eliminar a mensagem “Service“ mantendo premidas todas as 4 teclas, com a máquina desligada e a porta aberta. Manual Rinse Pump Accionamento manual da bomba de enxaguamento Manual Drain Acionamento manual da bomba de descarga Autostart Enable Auto-activação do arranque automático Cycle Counter Conta-ciclos Water Service Set Definição dos litros de autonomia para aparelho de tratamento de água externo, conjunto de regulação de 0 a 12000 litros com passo 200. A mensagem Er 25 pode ser reiniciada premindo as 4 teclas ao mesmo tempo a partir deste menu. Depois de ter definido os parâmetros desejados para sair memorizando tudo, mantenha premido o botão 1 até que apareçam os traços de linha on no visor.MANUAL DE INSTRUÇÕES PARA MÁQUINA DE LAVAR LOUÇA Pàg. 15 de 16

Definição da dureza do amaciador integrado A tabela apresentada indica a correspondência entre os graus alemães e os graus franceses a programar na máquina.

Cap 8 ELIMINAÇÃO Nas nossas máquinas não existem materiais que exijam procedimentos de eliminação específicos. Aplicável nos países da União Europeia e nos países com sistema de recolha selectiva) A marca indicada no produto ou na sua documentação indica que ele não deverá ser eliminado juntamente com os resíduos domésticos no final do seu período de vida útil. Para evitar eventuais danos ao ambiente e à saúde provocados pela eliminação não controlada de resíduos, deverá separar este equipamento de outros tipos de resíduos e reciclá-lo de forma responsável para promover uma reutilização sustentável dos recursos materiais. Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e as condições do contrato de compra. Este produto não deverá ser eliminado com outros resíduos comerciais.

Recicláveis diretamente

Embalagem de cartão PAP

Uma utilização consciente da máquina de lavar loiça pode contribuir para um melhor impacto ambiental se se adoptar na utilização quotidiana pequenas abordagens como: Lavar apenas cestos completos. Desligar a máquina de lavar loiça se estiver inutilizada. Manter a máquina fechada, quando estiver na modalidade de stand-by Utilizar programas adequados ao grau de sujidade. Alimentar a máquina com água quente, se aquecida com gás. Certificar-se de que as descargas confluem para um sistema de esgotos adequado. Não ultrapassar as doses de detergentes aconselhadas. O fabricante reserva-se o direito de efectuar nesta máquina modificações eléctricas, técnicas e estéticas e/ou substituir partes sem qualquer aviso prévio, caso considere oportuno, para oferecer sempre um produto fiável de longa duração e com tecnologia avançada.MANUAL DE INSTRUÇÕES PARA MÁQUINA DE LAVAR LOUÇA Pàg. 16 de 16
