BRUKSANVISNING BD12S1 BLACK & DECKER

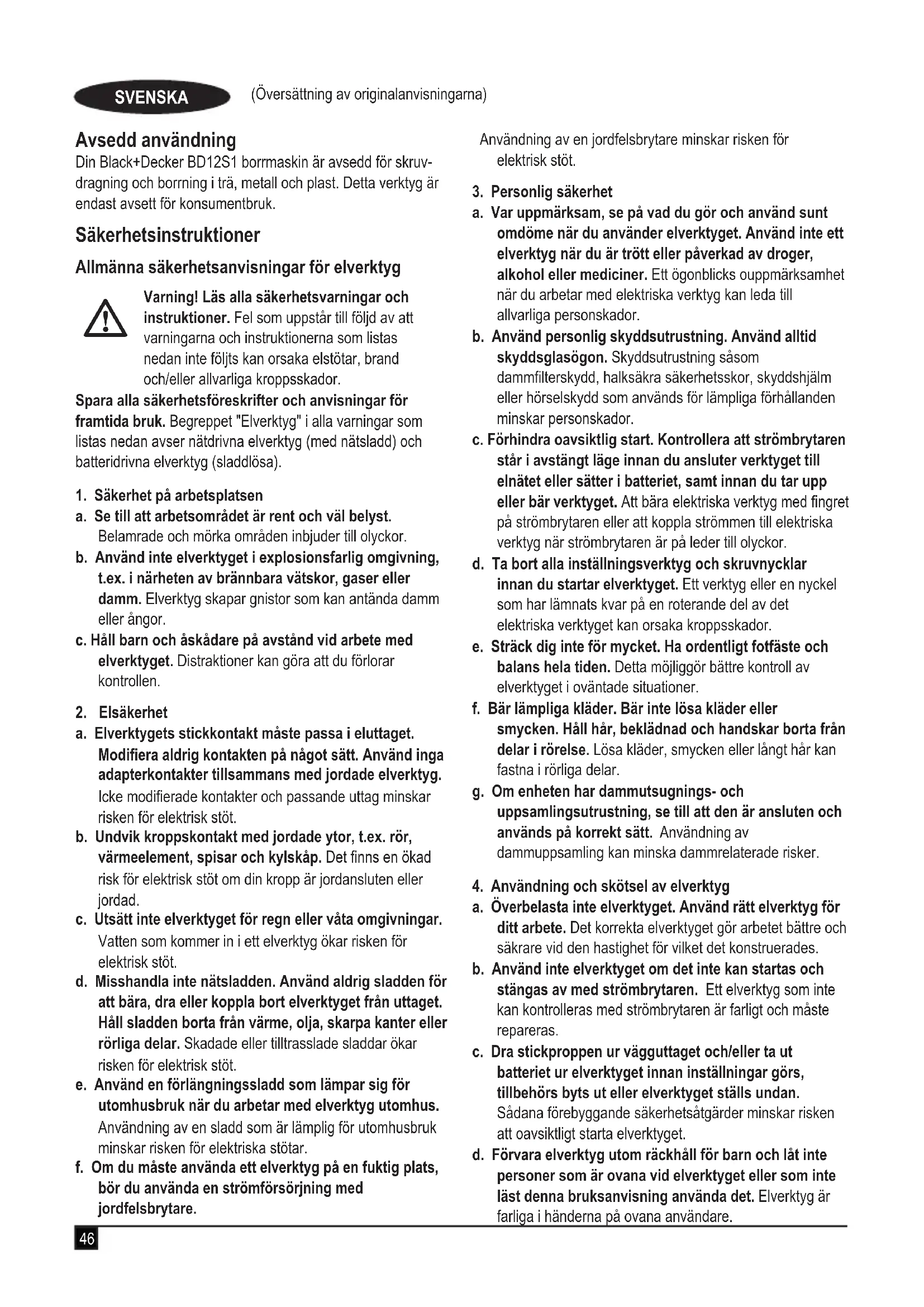

Varning! Läs alla säkerhetsvarningar och instruktioner. Fel som uppstår till följd av att varningarna och instruktionerna som listas nedan inte följts kan orsaka elstötar, brand och/eller allvarliga kroppsskador. Spara alla säkerhetsföreskrifter och anvisningar för framtida bruk. Begreppet "Elverktyg" i alla varningar som listas nedan avser nätdrivna elverktyg (med nätsladd) och batteridrivna elverktyg (sladdlösa).

1. Säkerhet på arbetsplatsen

a. Se till att arbetsområdet är rent och väl belyst. Belamrade och mörka områden inbjuder till olyckor. b. Använd inte elverktyget i explosionsfarlig omgivning, t.ex. i närheten av brännbara vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor. c. Håll barn och åskådare på avstånd vid arbete med elverktyget. Distraktioner kan göra att du förlorar kontrollen.

a. Elverktygets stickkontakt måste passa i eluttaget. Modiera aldrig kontakten på något sätt. Använd inga adapterkontakter tillsammans med jordade elverktyg. Icke modierade kontakter och passande uttag minskar risken för elektrisk stöt. b. Undvik kroppskontakt med jordade ytor, t.ex. rör, värmeelement, spisar och kylskåp. Det nns en ökad risk för elektrisk stöt om din kropp är jordansluten eller jordad. c. Utsätt inte elverktyget för regn eller våta omgivningar. Vatten som kommer in i ett elverktyg ökar risken för elektrisk stöt. d. Misshandla inte nätsladden. Använd aldrig sladden för att bära, dra eller koppla bort elverktyget från uttaget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt. e. Använd en förlängningssladd som lämpar sig för utomhusbruk när du arbetar med elverktyg utomhus. Användning av en sladd som är lämplig för utomhusbruk minskar risken för elektriska stötar. f. Om du måste använda ett elverktyg på en fuktig plats, bör du använda en strömförsörjning med jordfelsbrytare. Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3. Personlig säkerhet

a. Var uppmärksam, se på vad du gör och använd sunt omdöme när du använder elverktyget. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan leda till allvarliga personskador. b. Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning såsom dammlterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador. c. Förhindra oavsiktlig start. Kontrollera att strömbrytaren står i avstängt läge innan du ansluter verktyget till elnätet eller sätter i batteriet, samt innan du tar upp eller bär verktyget. Att bära elektriska verktyg med ngret på strömbrytaren eller att koppla strömmen till elektriska verktyg när strömbrytaren är på leder till olyckor. d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel som har lämnats kvar på en roterande del av det elektriska verktyget kan orsaka kroppsskador. e. Sträck dig inte för mycket. Ha ordentligt fotfäste och balans hela tiden. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer. f. Bär lämpliga kläder. Bär inte lösa kläder eller smycken. Håll hår, beklädnad och handskar borta från delar i rörelse. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar. g. Om enheten har dammutsugnings- och uppsamlingsutrustning, se till att den är ansluten och används på korrekt sätt. Användning av dammuppsamling kan minska dammrelaterade risker.

4. Användning och skötsel av elverktyg

a. Överbelasta inte elverktyget. Använd rätt elverktyg för ditt arbete. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket det konstruerades. b. Använd inte elverktyget om det inte kan startas och stängas av med strömbrytaren. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras. c. Dra stickproppen ur vägguttaget och/eller ta ut batteriet ur elverktyget innan inställningar görs, tillbehörs byts ut eller elverktyget ställs undan. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt starta elverktyget. d. Förvara elverktyg utom räckhåll för barn och låt inte personer som är ovana vid elverktyget eller som inte läst denna bruksanvisning använda det. Elverktyg är farliga i händerna på ovana användare.47 (Översättning av originalanvisningarna) SVENSKA e. Underhålla elverktyg. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte gått sönder eller skadats och inget annat föreligger som kan påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg. f. Håll skärande verktyg vassa och rena. Korrekt underhållna kapverktyg med vassa skär är mindre troliga att de fastnar och är lättare att kontrollera. g. Använd elverktyg, tillbehör, bits m.m. enligt dessa anvisningar, samtidigt som arbetsförhållandena och det arbete som ska utföras beaktas. Användning av elverktyget för andra uppgifter än vad som avsetts kan resultera i farliga situationer.

5. Användning och skötsel av batteridrivet verktyg

a. Ladda endast med den laddare som är specicerad av tillverkaren. En laddare som passar en batterityp kan medföra brandrisk om den används ihop med ett annat batteri. b. Använd endast de batteripaket som är speciellt avsedda för elverktyget. Användning av andra batteripaket kan leda till personskador eller eldsvåda. c. När batteriet inte används ska du hålla det åtskilt från metallföremål som gem, mynt, nycklar, spik, skruvar och andra små metallföremål som kan orsaka kortslutning mellan batteriets poler. Kortslutning av batteripolerna kan leda till brännskador eller eldsvåda. d. Under olämpliga förhållanden kan vätska spruta ut från batteriet. Undvik kontakt. Vid oavsiktlig kontakt, spola med vatten. Om vätskan kommer i kontakt med ögonen, sök också läkarhjälp. Vätska som sprutar ur batteriet kan orsaka sveda och brännskador. e. Använd inte batteripaket eller verktyg som är skadade eller modierade. Skadade eller modierade batterier kan uppträda oväntat och det kan resultera i brand, explosion eller skador. f. Utsätt inte batteripaket eller verktyg för brand eller höga temperaturer. Exponering till brand eller temperaturer över 130 ºC kan orsaka en explosion. NOTERA Temperaturen ”130 °C” kan ersättas med temperaturen ”265 °F”.. g. Följ laddningsinstruktionerna och ladda inte batteripaketet eller verktyget utanför det temperaturområde som speciceras i instruktionerna. Felaktig laddning eller vid temperaturer utanför den specicerade området kan skada batteriet och öka risken för brand.

a. Låt en kvalicerad reparatör som bara använder identiska reservdelar utföra service på elverktyget. Detta säkerställer att elverktygets säkerhet bibehålles. b. Gör aldrig service på skadade batteripaket. Service på batteripaket skall endast utföras av tillverkaren eller auktoriserad servicepersonal. Ytterligare säkerhetsanvisningar för elverktyg

Varning! Ytterligare säkerhetsanvisningar för borrmaskiner

1. Säkerhetsinstruktioner för all verksamhet

u Använd hörselskydd vid slagborrning. Att utsättas för buller kan leda till hörselskador. u Spänn verktyget ordentligt före användning. Detta verktyg avger ett högt utgångsmoment och om inte verk- tyget stängs ordentligt under drift kan förlust av kontroll uppstå vilket kan leda till personskador.

2. Säkerhetsinstruktioner när du använder långa borr

u Kör aldrig med högre hastighet än borrkronans maximala hastighet. Vid högre hastigheter kommer biten troligen att böjas om den får rotera fritt utan att komma i kontakt med arbetsstycket, vilket kan resultera i person- skada. u Börja alltid borra med låg hastighet och med bitspet- sen i kontakt med arbetsstycket. Vid högre hastigheter kommer biten troligen att böjas om den får rotera fritt utan att komma i kontakt med arbetsstycket, vilket kan resultera i personskada. u Applicera tryck endast i direkt linje med biten och applicera inte för högt tryck. Bitar kan böjas och orsaka brott eller förlust av kontroll, vilket kan leda till person- skada. u Använd deextrahandtag som medföljer verktyget.. Tappad kontroll kan orsaka personskador. uHåll verktyget i de isolerade greppytorna vid arbete där det skärande tillbehöret riskerar att komma i kontakt med dolda elledningar. Kaptillbehör som kom- mer i kontakt med en strömförande ledning kan göra att exponerade metalldelar hos elverktyget blir strömförande och kan ge användaren en elektrisk stöt. u Håll elverktyget i isolerade greppytor under arbete där verktyget kan komma i kontakt med strömförande ledningar. Fästdon som kommer i kontakt med en ström- förande ledning kan göra att exponerade metalldelar hos elverktyget blir strömförande och kan ge användaren en elektrisk stöt. u Använd klämmor eller något annat praktiskt sätt att stödja arbetsstycket mot ett stabilt underlag. Att hålla arbetsstycket för hand eller mot kroppen är instabilt och kan göra att du förlorar kontrollen. u Innan du borrar i väggar, golv eller tak ska du kontrollera var rör eller elledningar nns. uUndvik att vidröra spetsen på borret precis efter borrning, eftersom den kan bli väldigt varm. u Avsedd användning beskrivs i denna bruksanvisning.48 (Översättning av originalanvisningarna) SVENSKA Om andra tillbehör eller tillsatser används, eller om någon annan åtgärd än de som rekommenderas i den här bruksanvisningen utförs med verktyget kan personer och/ eller egendom ta skada. Säkerhet för andra u Detta verktyg är inte avsett att användas av personer (in- klusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt eller fått instruktioner om användning av apparaten av en person som är ansvarig för deras säkerhet. u Barn ska hållas under uppsikt så att de inte leker med verktyget. Återstående risker Ytterligare risker som inte nns med i de bifogade säkerhets- anvisningarna kan uppstå när verktyget används. Dessa risker kan uppstå vid felaktig eller långvarig använd- ning, etc. Även om alla relevanta säkerhetsanvisningar följs och säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa omfattar: u Skador orsakade av att roterande/rörliga delar vidrörs. u Skador som uppstår vid byte av delar, blad eller tillbehör. u Skador som orsakas av en långvarig användning av ett verktyg. Se till att regelbundet ta vilopauser när du använ- der ett verktyg under en längre period. u Hörselnedsättning. u Hälsorisker orsakade av inandning av damm när redska- pet används (exempel: arbete med trä, särskilt ek, bok och MDF.) Vibrationer De vibrationsvärden som anges i avsnitten Tekniska data och deklarationen om överensstämmelse har uppmätts i enlighet med en standardtestmetod föreskriven i EN 60745 och kan användas för jämförelse med andra verktyg. Det angivna vibrationsvärdet kan även användas för en preliminär bedöm- ning av exponeringen. Varning! Vibrationsvärdet under faktisk användning av elverktyget kan skilja sig från det uppgivna värdet beroende på hur verktyget används. Vibrationsnivån kan överstiga den uppgivna nivån. Vid uppskattningar av exponering för vibrationer i syfte att bedöma vilka säkerhetsåtgärder som är nödvändiga enligt 2002/44/EG för att skydda personer som regelbundet använder elverktyg i arbetet ska man utgå från de faktiska omständigheter under vilka elverktyget används och sättet på vilket det används. Bedömningen ska även ta hänsyn till alla moment i arbetscykeln, t.ex. när verktyget är avstängt och när det går på tomgång såväl som när det faktiskt används. Etiketter på verktyget Följande varningssymboler nns på verktyget, tillsammans med datumkoden:

Varning! Läs bruksanvisningen före använd- ning för att minska risken för personskador. Ytterligare säkerhetsinstruktioner för batterier och laddare (levereras inte med verktyget) Batterier (medföljer inte) u Försök aldrig öppna batteriet. u Utsätt inte batteriet för vatten. u Förvara inte på platser där temperaturen kan bli högre än 40 °C. u Ladda endast vid temperaturer mellan 10 °C och 40 °C. u Ladda endast med hjälp av laddare som medföljer verkty- get. u Följ instruktionerna i avsnittet "Skydda miljön" när du gör dig av med batterier.

Försök inte ladda skadade batterier. Laddare (medföljer inte) u Använd endast din BLACK+DECKER laddare för att ladda batteriet i den apparat som den levererades med. Andra batterier kan spricka och orsaka personskador och andra skador. u Försök aldrig att ladda ej uppladdningsbara batterier. u Byt defekta sladdar omgående. u Utsätt inte laddaren för vatten. u Öppna inte laddaren. u Gör ingen åverkan på laddaren.

Laddaren är endast avsedd för inomhusbruk.

Läs bruksanvisningen före användning. Elsäkerhet

Eftersom laddaren är dubbelisolerad behövs ingen jordledare. Kontrollera alltid att nätspänningen överensstämmer med spän- ningen på typskylten. Försök aldrig byta ut laddaren mot en vanlig nätkontakt. u Om nätsladden är skadad så måste den bytas ut av tillver- karen eller en auktoriserad BLACK+DECKER-verkstad för att undvika risker. Funktioner Detta verktyg har några eller samtliga av följande funktioner.49 (Översättning av originalanvisningarna) SVENSKA

Montering Användning Varning! Låt verktyget arbeta i sin egen takt. Överbelasta inte. Ladda batteriet (medföljer inte) (bild A) Batteriet måste laddas innan det används för första gången samt varje gång det inte ger tillräckligt hög effekt för arbeten som tidigare enkelt klarades av. Batteriet kan bli varmt när det laddas. Det är normalt och innebär inte att något är fel. Varning! Ladda inte batteriet om temperaturen i luften är lägre än 10 °C eller högre än 40 °C. Den rekommenderade laddningstemperaturen är cirka 24 °C. Notera: Laddaren laddar inte batteriet om celltemperatu- ren är lägre än ungefär 10 °C eller högre än 40 °C. Batteriet får då sitta kvar i laddaren, som kommer att börja laddningen automatiskt när celltemperaturen har stigit eller sjunkit. uNär du ska ladda batteriet sätter du i USB-laddaren (8) i batteriet. uKoppla in laddaren i ett lämplig eluttag och slå på den. uLadda urladdade batterier inom 1 vecka. Om batterierna inte laddas när de är urladdade förkortas batterilivsläng- den avsevärt. Varning! brandrisk. När laddaren kopplas från verktyget, se till att koppla ur laddaren ur vägguttaget först, koppla sedan ifrån laddaren från verktyget. Montering och borttagning av batteripaketet (med- följer inte) (bild B) u Sätt i batteriet genom att placera det i linje med kontakten på verktyget. Skjut in batteriet i facket och tryck tills bat- teriet snäpper på plats. u Ta ur batteriet genom att trycka på lösgörningsknappen (7) samtidigt som du drar ut batteriet från dess plats.. Användaranvisningar Vridmomentskontroll (bild C) Detta verktyg är utrustat med en inställningsring (3) för att väl- ja driftläge och inställning av vridmomentet vid skruvdragning. Stora skruvar och dragning av skruvar i hårda material kräver ett högre vridmoment än små skruvar och mjuka material. u Vid borrning i trä, metall och plast vrider du ringen till läget med borrsymbolen u Vid skruvinfästning vrider du ringen till önskat läge. Om du inte vet vilket läge du ska välja gör du så här: u Ställ in hylsan på det lägsta vridmomentet. u Dra åt den första skruven. u Om kopplingen slår ifrån innan önskat resultat är uppnått ökar du ringinställningen och fortsätter att dra åt skruven. Upprepa tills du hittat rätt inställning. Använd denna inställning för de återstående skruvarna. Nyckelfri chuck (bild D) Varning! Innan du sätter i eller tar ut batterierna ska du kon- trollera att låsreglaget är i låst läge, så att du inte råkar sätta på verktyget av misstag. Så här monterar du en borrbits eller annat tillbehör: u Håll i bakre halvan av chucken (4a) med en hand och använd den andra handen till att vrida främre halvan (4) motsols (verktyget sett från chuckänden). u För in bitsen eller annat tillbehör helt i chucken och dra åt ordentligt genom att vrida chucken medurs såsom visas från chuckänden. Varning! Försök inte sätta fast borrbits (eller något annat tillbehör) genom att gripa tag i främre delen av chucken och sätta igång verktyget. Personskador eller skador på chucken kan uppstå om tillbehör byts på detta sätt. Borrning/skruvdragning u Välj framåt- eller bakåtgående rörelse genom att använda framåt-/bakåtreglaget (2). u Starta verktyget genom att trycka på strömbrytaren (1). Verktygetshastighet beror på hur långt du trycker in ström- brytaren. u Stäng av verktyget genom att släppa upp strömbrytaren. Tips för optimal användning Borrning u Använd endast vassa borrbits. u Stöd och fäst arbetsstycket ordentligt såsom instrueras i säkerhetsinstruktionerna. u Använd lämplig och den säkerhetsutrustning som krävs såsom instrueras i säkerhetsinstruktionerna. u Säkra och håll arbetsområdet såsom instrueras i säker- hetsinstruktionerna. u Kör borren mycket sakta, använd lätt tryck tills hålet är tillräckligt stort för att hålla kvar borrbitsen. u Tryck i en rak linje med bitsen. Tryck tillräckligt hårt för att bitsen ska borra, men inte så hårt att motorn stannar eller bitsen böjer sig. u Håll borren ordentligt med båda händerna så att du kan hålla emot verktygets vridande rörelse. u OM BORREN STANNAR SKA DU INTE FÖRSÖKA STARTA DEN IGEN GENOM ATT TRYCKA IN OCH SLÄPPA STRÖMBRYTAREN UPPREPADE GÅNGER.

DETTA KAN SKADA BORRMASKINEN.50

(Översättning av originalanvisningarna) SVENSKA u Minska risken för att borren stannar vid genomborrning genom att minska trycket och borra sakta den sista biten. u Låt motorn vara igång medan du drar ut bitsen ur hålet. Då minskar risken för att verktyget kör fast. u Se till att avtryckaren startar och stänger av borrmaskinen. Borra i trä Man kan borra i trä med samma borrbits som används för me- tallborrning eller med borrar med sidoskär. Använd välslipade bits och dra ut dem med jämna mellanrum under borrningen för att rensa bort spån från spåren. Borra i metall Använd smörjolja vid borrning i metall. Undantaget är gjutjärn och mässing som bör borras torrt. Sulfuriserad skärolja och isterolja fungerar bäst. Skruvdragning u Använd alltid skruvbits av rätt sort och storlek.u Om en skruv är svår att dra åt kan du använda lite disk- medel eller tvål som smörjmedel. u Håll alltid verktyget och skruvbitsen i en rät linje i förhål- lande till skruven Felsökning Problem Möjlig orsak Möjlig lösningEnheten startar inte. Batteriet är inte laddat.Kontrollera batteripaketets laddningskravBatteripaketet går inte att ladda.Laddaren är inte ansluten till elnätet.Omgivande tempe-ratur är för varm eller för kall.Anslut laddaren till ett fungerande eluttag. Flytta laddaren och batteriet till en plats där temperaturen i den omgi-vande luften är över 4,5 °C eller under +40,5 °C.Enheten stängs av plötsligt.Batteriet har nått dess maximala termiska gräns.Slut på laddning. (För att maximera livsläng-den på batteripaketet är det designat att stängas av plötsligt när laddningen är slutLåt batteripaketetsvalna. Placera på laddare och ladda. Underhåll Detta BLACK+DECKER-verktyg har konstruerats för att fung- era under lång tid med ett minimum av underhåll. Kontinuerlig tillfredsställande drift är beroende av ordentlig verktygsvård och regelbunden rengöring. Laddaren behöver inget annat underhåll än regelbunden rengöring. Varning! Ta ut batteriet ur verktyget innan du utför något underhåll på verktyget. Dra ur sladden till laddaren innan du rengör den. u Rengör regelbundet verktygets ventilationsöppningar och laddaren med en mjuk borste eller torr trasa. u Rengör motorkåpan regelbundet med en fuktig trasa. Använd aldrig något slipande eller lösningsmedelsbaserat rengöringsmedel. u Öppna chucken med jämna mellanrum och knacka på den för att avlägsna damm som sitter på insidan. Skydda miljön

Separat insamling. Produkter och batterier som är markerade med denna symbol får inte kastas i de vanliga hushållssoporna. Produkterna och batterierna innehåller material som kan åter- vinnas eller återanvändas, vilket sänker behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala före- skrifter. Närmare information nns tillgänglig på www.2helpU. com Tekniska data BD12S1Spänning V

Kapacitet Ah Typ Litium-jonLjudtrycksnivå enligt EN 60745:Ljudtryck (L ) 62,8 dB(A), osäkerhet (K) 3 dB(A)Ljudtryck (L ) 73,8 dB(A), osäkerhet (K) 3 dB(A)Totala vibrationsvärden (vektorsumman av tre axlar) enligt EN 60745:Borrning i metall (a h, D ) <2.5 m/s , osäkerhet (K) 1.5 m/s Skruvdragning utan slagfunktion (a ) <2.5 m/s , osäkerhet (K) 1.5 m/s

EG-försäkran om överensstämmelse MASKINDIREKTIVET %51 (Översättning av originalanvis- ningarna) SVENSKA (Oversettelse av de opprinnelige instruksjonene) NORSK BD12S1 - borr Black & Decker försäkrar att dessa produkter, beskrivna under "tekniska data" uppfyller: 2006/42/EC, EN60745-1:2009+A11:2010, EN60745-2-1:2010 och EN60745-2-2:2010. Dessa produkter överensstämmer även med direktiven 2014/30/EU och 2011/65/EU. Kontakta Black & Decker för ytterligare information på följande adress, eller se handbokens baksida. Undertecknad är ansvarig för sammanställningen av den tekniska len och lämnar denna deklaration på uppdrag av Black & Deckers. A. P. Smith Technical Director Black & Decker Europe, 270 Bath Road, Slough, Berkshire, SL1 4DX Storbritannien 2019-04-30 Garanti Black & Decker är säker på kvaliteten hos denna produkt och erbjuder kunder 24 månaders garanti från inköpsdatumet. Garantin gäller utöver konsumentens rättigheter enligt lag och påverkar inte dessa. Garantin är giltig i de områden som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet. För yrkande under garantin måste yrkandet vara in enlighet med Black & Deckers villkor och du kommer att behöva skicka in bevis på köpet till försäljaren eller en auktoriserad reparatör. Villkoren för Black & Deckers tvååriga garanti och var du hittar din närmaste auktoriserade reparatör kan erhållas på internet på www.2helpU.com, eller genom att kontakta ditt lokala Black & Deckers kontor på adressen som anges i denna manual. Besök vår webbplats www.blackanddecker.se för att registrera din nya Black & Decker-produkt samt för att få information om nya produkter och specialerbjudanden. (Oversettelse av de opprinnelige instruksjonene) NORSK Tiltenkt bruk Drillen BD12S1 fra BLACK+DECKER er designet for skrutrek- kerbruk og for boring i tre, metall og plast. Dette verktøyet er bare ment som et forbrukerverktøy. Sikkerhetsinstruksjoner Generelle sikkerhetsadvarsler for elektroverktøy
