NÁVOD K OBSLUZE BD12S1 BLACK & DECKER

Nabíjačka je určená len na použitie v interiéri.

2. Posuvník dopredu/dozadu

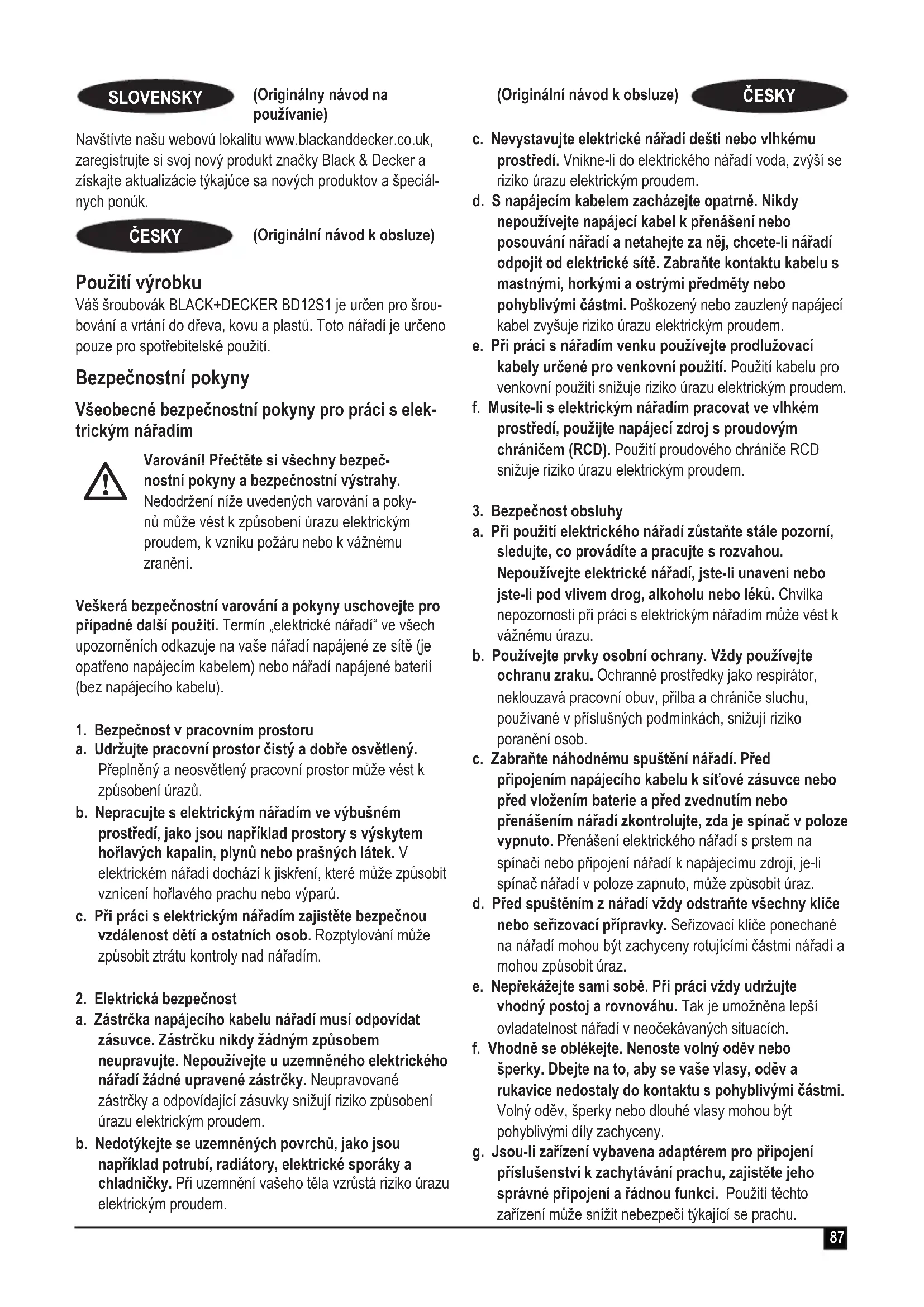

Varování! Přečtěte si všechny bezpeč- nostní pokyny a bezpečnostní výstrahy. Nedodržení níže uvedených varování a poky- nů může vést k způsobení úrazu elektrickým proudem, k vzniku požáru nebo k vážnému zranění. Veškerá bezpečnostní varování a pokyny uschovejte pro případné další použití. Termín „elektrické nářadí“ ve všech upozorněních odkazuje na vaše nářadí napájené ze sítě (je opatřeno napájecím kabelem) nebo nářadí napájené baterií (bez napájecího kabelu).

1. Bezpečnost v pracovním prostoru

a. Udržujte pracovní prostor čistý a dobře osvětlený. Přeplněný a neosvětlený pracovní prostor může vést k způsobení úrazů. b. Nepracujte s elektrickým nářadím ve výbušném prostředí, jako jsou například prostory s výskytem hořlavých kapalin, plynů nebo prašných látek. V elektrickém nářadí dochází k jiskření, které může způsobit vznícení hořlavého prachu nebo výparů. c. Při práci s elektrickým nářadím zajistěte bezpečnou vzdálenost dětí a ostatních osob. Rozptylování může způsobit ztrátu kontroly nad nářadím.

2. Elektrická bezpečnost

a. Zástrčka napájecího kabelu nářadí musí odpovídat zásuvce. Zástrčku nikdy žádným způsobem neupravujte. Nepoužívejte u uzemněného elektrického nářadí žádné upravené zástrčky. Neupravované zástrčky a odpovídající zásuvky snižují riziko způsobení úrazu elektrickým proudem. b. Nedotýkejte se uzemněných povrchů, jako jsou například potrubí, radiátory, elektrické sporáky a chladničky. Při uzemnění vašeho těla vzrůstá riziko úrazu elektrickým proudem. c. Nevystavujte elektrické nářadí dešti nebo vlhkému prostředí. Vnikne-li do elektrického nářadí voda, zvýší se riziko úrazu elektrickým proudem. d. S napájecím kabelem zacházejte opatrně. Nikdy nepoužívejte napájecí kabel k přenášení nebo posouvání nářadí a netahejte za něj, chcete-li nářadí odpojit od elektrické sítě. Zabraňte kontaktu kabelu s mastnými, horkými a ostrými předměty nebo pohyblivými částmi. Poškozený nebo zauzlený napájecí kabel zvyšuje riziko úrazu elektrickým proudem. e. Při práci s nářadím venku používejte prodlužovací kabely určené pro venkovní použití. Použití kabelu pro venkovní použití snižuje riziko úrazu elektrickým proudem. f. Musíte-li s elektrickým nářadím pracovat ve vlhkém prostředí, použijte napájecí zdroj s proudovým chráničem (RCD). Použití proudového chrániče RCD snižuje riziko úrazu elektrickým proudem.

3. Bezpečnost obsluhy

a. Při použití elektrického nářadí zůstaňte stále pozorní, sledujte, co provádíte a pracujte s rozvahou. Nepoužívejte elektrické nářadí, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Chvilka nepozornosti při práci s elektrickým nářadím může vést k vážnému úrazu. b. Používejte prvky osobní ochrany. Vždy používejte ochranu zraku. Ochranné prostředky jako respirátor, neklouzavá pracovní obuv, přilba a chrániče sluchu, používané v příslušných podmínkách, snižují riziko poranění osob. c. Zabraňte náhodnému spuštění nářadí. Před připojením napájecího kabelu k síťové zásuvce nebo před vložením baterie a před zvednutím nebo přenášením nářadí zkontrolujte, zda je spínač v poloze vypnuto. Přenášení elektrického nářadí s prstem na spínači nebo připojení nářadí k napájecímu zdroji, je-li spínač nářadí v poloze zapnuto, může způsobit úraz. d. Před spuštěním z nářadí vždy odstraňte všechny klíče nebo seřizovací přípravky. Seřizovací klíče ponechané na nářadí mohou být zachyceny rotujícími částmi nářadí a mohou způsobit úraz. e. Nepřekážejte sami sobě. Při práci vždy udržujte vhodný postoj a rovnováhu. Tak je umožněna lepší ovladatelnost nářadí v neočekávaných situacích. f. Vhodně se oblékejte. Nenoste volný oděv nebo šperky. Dbejte na to, aby se vaše vlasy, oděv a rukavice nedostaly do kontaktu s pohyblivými částmi. Volný oděv, šperky nebo dlouhé vlasy mohou být pohyblivými díly zachyceny. g. Jsou-li zařízení vybavena adaptérem pro připojení příslušenství k zachytávání prachu, zajistěte jeho správné připojení a řádnou funkci. Použití těchto zařízení může snížit nebezpečí týkající se prachu.88 (Originální návod k obsluze) ČESKY

4. Použití elektrického nářadí a jeho údržba

a. Nepřetěžujte elektrické nářadí. Používejte pro prováděnou práci správný typ nářadí. Při použití správného typu nářadí bude práce provedena lépe a bezpečněji. b. Pokud nelze hlavní spínač nářadí zapnout a vypnout, s nářadím nepracujte. Každé elektrické nářadí s nefunkčním hlavním spínačem je nebezpečné a musí být opraveno. c. Před seřizováním nářadí, před výměnou příslušenství, nebo pokud nářadí nepoužíváte, odpojte zástrčku napájecího kabelu od zásuvky nebo z nářadí vyjměte baterii. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění nářadí. d. Uložte elektrické nářadí mimo dosah dětí a nedovolte ostatním osobám, které toto nářadí neumí ovládat nebo které neznají tyto bezpečnostní pokyny, aby s tímto elektrickým nářadím pracovaly. Elektrické nářadí je v rukou nekvalikované obsluhy nebezpečné. e. Provádějte údržbu elektrického nářadí. Zkontrolujte vychýlení nebo zablokování pohyblivých částí, poškození jednotlivých dílů a jiné okolnosti, které mohou ovlivnit chod nářadí. Je-li nářadí poškozeno, nechejte jej před použitím opravit. Mnoho nehod bývá způsobeno zanedbanou údržbou nářadí. f. Udržujte řezné nástroje ostré a čisté. Řádně udržované řezné nástroje s ostrými řeznými břity jsou méně náchylné k zanášení nečistotami a lépe se s nimi pracuje. g. Používejte toto elektrické nářadí, příslušenství a pracovní nástroje podle těchto pokynů a berte v úvahu provozní podmínky a práci, která bude prováděna. Použití elektrického nářadí k jiným účelům, než k jakým je určeno, může být nebezpečné.

5. Použití nářadí napájeného baterií a jeho údržba

a. Nabíjejte pouze v nabíječce určené výrobcem. Nabíječka vhodná pro jeden typ baterie může při vložení jiného nevhodného typu způsobit požár. b. Používejte elektrické nářadí výhradně s bateriemi, které jsou pro daný typ nářadí určeny. Použití jiných typů baterií může způsobit vznik požáru nebo zranění. c. Není-li baterie používána, uložte ji mimo dosah kovových předmětů, jako jsou kancelářské sponky na papír, mince, klíče, hřebíky, šroubky nebo další drobné kovové předměty, které mohou způsobit zkratování kontaktů baterie. Zkratování kontaktů baterie může vést k způsobení popálenin nebo požáru. d. V náročných podmínkách může z baterie unikat kapalina. Vyvarujte se kontaktu s touto kapalinou. Dojde-li k náhodnému kontaktu s touto kapalinou, zasažené místo omyjte vodou. Dostane-li se kapalina do očí, ihned si je vypláchněte vodou a vyhledejte lékařskou pomoc. Unikající kapalina z baterie může způsobit podráždění pokožky nebo popáleniny. e. Nepoužívejte baterii nebo nářadí, která jsou poškozena nebo upravena. Poškozené nebo upravené baterie mohou vykazovat nepředvídatelné chování, což může vést k požáru, výbuchu nebo riziku zranění. f. Nevystavujte baterii nebo nářadí působení otevřeného plamene nebo vysoké teploty. Působení ohně nebo teploty převyšující 130 °C může způsobit explozi. POZNÁMKA Teplota „130 °C“ odpovídá teplotě „265 °F“. g. Dodržujte všechny pokyny týkající se nabíjení a nenabíjejte baterii nebo nářadí mimo teplotní rozsah specikovaný v těchto pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo stanovený rozsah může poškodit baterii a zvyšuje riziko způsobení požáru.

a. Opravy elektrického nářadí svěřte pouze kvalikovanému technikovi, který bude používat originální náhradní díly. Tím zajistíte bezpečný provoz nářadí. b. Nikdy neprovádějte servis poškozených baterií. Servis baterií může provádět pouze výrobce nebo technik autorizovaného servisu. Doplňkové bezpečnostní pokyny pro práci s elek- trickým nářadím

Varování! Další bezpečnostní pokyny pro vrtačky

1. Bezpečnostní pokyny pro všechny pracovní operace

u Při práci s příklepem používejte ochranu sluchu. Nadměrná hlučnost může způsobit ztrátu sluchu. u Před použitím toto nářadí řádně zapřete. Nářadí vytváří velký výstupní moment a bez řádného zapření tohoto nářadí během jeho použití může dojít k ztrátě kontroly nad tímto nářadím a k následnému zranění.

2. Bezpečnostní pokyny pro použití dlouhých vrtáků

u Nikdy nepoužívejte vyšší otáčky, než jsou maximální otáčky povolené pro použitý vrták. Při vyšších otáčkách se nástroj pravděpodobně ohne, pokud se může volně otáčet bez kontaktu s obrobkem, což povede k způsobení zranění osob. u Vždy zahajujte vrtání v nízkých otáčkách a s hrotem vrtáku v kontaktu s obrobkem. Při vyšších otáčkách se nástroj pravděpodobně ohne, pokud se může volně otáčet bez kontaktu s obrobkem, což povede k způsobení zranění osob. u Vyvíjejte tlak pouze v přímém směru, který se shoduje s osou pracovního nástroje a nevyvíjejte na nástroj nadměrný tlak.89 (Originální návod k obsluze) ČESKY Nástroje se mohou ohnout, čímž může dojít k jejich prask- nutí nebo k ztrátě kontroly, a to může vést k způsobení zranění osob. u Používejte přídavné rukojeti dodávané s tímto nářa- dím. Ztráta kontroly nad nářadím může vést k úrazu. u Při pracovních operacích, u kterých by mohlo dojít ke kontaktu pracovního nástroje se skrytými elektrický- mi vodiči, držte elektrické nářadí vždy za izolované rukojeti. Při kontaktu pracovního příslušenství s „živým“ vodičem způsobí neizolované kovové části nářadí obsluze úraz elektrickým proudem. u Držte elektrické nářadí vždy za izolované povrchy, provádíte-li pracovní operace, u kterých by mohlo dojít ke kontaktu upevňovacího prvku se skrytými vodiči. Montážní prvky, které se dostanou do kontaktu s „živým“ vodičem, způsobí, že neizolované kovové části elektrického nářadí budou také „živé“, což může obsluze způsobit úraz elektrickým proudem. u Pro zajištění a upnutí obrobku k pracovnímu stolu používejte svorky nebo jiné vhodné prostředky. Držení obrobku rukou nebo opření obrobku o část těla nezajistí jeho stabilitu a může vést k ztrátě kontroly. u Před vrtáním do zdí, podlah nebo stropů zjistěte polohu elektrických vedení a vodovodních, plynových nebo jiných potrubí. u Ihned po ukončení vrtání se nedotýkejte vrtáku, protože může být horký. u Určené použití tohoto výrobku je popsáno v tomto návodu. Použití jiného příslušenství nebo přídavného zařízení a provádění jiných pracovních operací, než je doporučeno tímto návodem, může představovat riziko zranění obsluhy nebo riziko způsobení hmotných škod. Bezpečnost ostatních osob u Toto nářadí není určeno pro použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo s nedostatkem zkušeností a znalostí, pokud těmto osobám nebyl stanoven dohled, nebo pokud jim nebyly poskytnuty instrukce týkající se použití výrobku osobou odpovědnou za jejich bezpečnost. u Děti musí být pod dozorem, aby bylo zajištěno, že si s tímto nářadím nebudou hrát. Zbytková rizika Je-li nářadí používáno jiným způsobem, než je uvedeno v přiložených bezpečnostních varováních, mohou se objevit dodatečná zbytková rizika. Tato rizika mohou vzniknout v důsledku nesprávného použití, dlouhodobého použití atd. Přestože jsou dodržovány příslušné bezpečnostní předpisy a jsou používána bezpečnostní zařízení, určitá zbytková rizika nemohou být vyloučena. Tato rizika jsou následující: u Zranění způsobená kontaktem s jakoukoli rotující nebo pohybující se částí. u Zranění způsobená při výměně dílů, pracovního nástroje nebo příslušenství. u Zranění způsobená dlouhodobým použitím nářadí. Používáte-li jakékoli nářadí delší dobu, zajistěte, aby byly prováděny pravidelné přestávky. u Poškození sluchu. u Zdravotní rizika způsobená vdechováním prachu vytvářeného při použití nářadí (příklad – práce se dřevem, zejména s dubovým, bukovým a MDF). Vibrace Deklarovaná úroveň vibrací uvedená v technických údajích a v prohlášení o shodě byla měřena v souladu se standardní zkušební metodou předepsanou normou EN 60745 a může být použita pro srovnání jednotlivých nářadí mezi sebou. Deklarovaná úroveň vibrací může být také použita k předběž- nému stanovení doby práce s tímto nářadím. Varování! Úroveň vibrací při aktuálním použití elektrického nářadí se může od deklarované úrovně vibrací lišit v závislosti na způsobu použití nářadí. Úroveň vibrací může být vzhledem k uvedené hodnotě vyšší. Při stanovení doby působení vibrací z důvodu určení bezpečnostních opatření podle požadavků normy 2002/44/ EC k ochraně osob pravidelně používajících elektrické nářadí v zaměstnání, by měl předběžný odhad působení vibrací brát na zřetel aktuální podmínky použití nářadí s přihlédnutím na všechny části pracovního cyklu, jako jsou doby, při které je nářadí vypnuto a kdy běží naprázdno. Štítky na nářadí Na tomto nářadí jsou společně s datovým kódem umístěny následující výstražné symboly:

Varování! Z důvodu snížení rizika způsobení úrazu si uživatel musí přečíst tento návod k obsluze. Další bezpečnostní pokyny pro baterie a nabíječky (nejsou dodávány s nářadím) Baterie (nejsou dodávány) u Nikdy se nepokoušejte narušit obal baterie. u Nevystavujte baterii vlhkosti. u Neskladujte baterie v prostorech, kde může teplota přesáhnout 40 °C. u Nabíjejte baterie pouze při teplotách v rozsahu od 10 do 40 °C. u Nabíjení provádějte pouze nabíječkou dodanou s nářa- dím.90 (Originální návod k obsluze) ČESKY u Při likvidaci baterií se řiďte pokyny uvedenými v části „Ochrana životního prostředí“.

Nepokoušejte se nabíjet poškozené baterie. Nabíječky (nejsou dodávány) u Používejte nabíječku BLACK+ DECKER pouze k nabíjení baterie, která byla dodána s nářadím. Jiné baterie mohou prasknout, způsobit zranění nebo jiné škody. u Nikdy se nepokoušejte nabíjet baterie, které nejsou k nabíjení určeny. u Poškozené kabely ihned vyměňte. u Nevystavujte nabíječku působení vody. u Nerozebírejte tuto nabíječku. u Nezkoumejte tuto nabíječku.

Tato nabíječka není určena pro venkovní použití.

Před použitím si pečlivě přečtěte tento návod. Elektrická bezpečnost

Tato nabíječka je opatřena dvojitou izolací. Proto není nutné použití uzemňovacího vodi- če. Vždy zkontrolujte, zda napětí v elektrické síti odpovídá napětí, které je uvedeno na výkonovém štítku výrobku. Nikdy se nepokou- šejte nahradit nabíječku přímým připojením k síťové zásuvce. u Je-li poškozen napájecí kabel, musí být vyměněn výrob- cem nebo v autorizovaném servisu BLACK+ DECKER, aby bylo zabráněno možným rizikům. Popis Toto nářadí se skládá z některých nebo ze všech následují- cích částí.

1. Spínač s plynulou regulací otáček

2. Přepínač pro chod vpřed/vzad

3. Objímka pro nastavení momentu

4. Rychloupínací sklíčidlo

5. Pracovní LED svítilna

7. Uvolňovací tlačítko baterie

Sestavení Použití Varování! Nechejte nářadí pracovat jeho vlastním tempem. Zamezte přetěžování nářadí. Nabíjení baterie (není dodávána) (obr. A) Tato baterie musí být nabita před prvním použitím a vždy, když dojde k výraznému poklesu jejího výkonu. Baterie se může během nabíjení zahřívat. Jedná se o normální stav, který neznamená žádný problém. Varování! Baterii nenabíjejte, klesne-li okolní teplota pod 10 °C nebo přesáhne-li 40 °C. Doporučená teplota prostředí pro nabíjení: přibližně 24 °C. Poznámka: Nabíječka nebude nabíjet baterii, je-li teplota jejího článku nižší než asi 10 °C nebo vyšší než 40 °C. Baterie musí být ponechána v nabíječce a nabíječka ji za- čne automaticky nabíjet, jakmile se teplota článků baterie zvýší nebo sníží. uBaterii nabijete tak, že zasunete USB nabíječku (8) do baterie. uPřipojte nabíječku k vhodné síťové zásuvce a zahajte nabíjení. uNabijte vybité baterie nejpozději do 1 týdne. Provozní životnost baterie bude značně zkrácena, je-li skladována ve vybitém stavu. Varování! Riziko požáru. Při odpojování nabíječky od nářadí zajistěte, aby byla nejdříve odpojena nabíječka od síťové zásuvky, a potom odpojte kabel nabíječky od ¤nářadí. Vložení a vyjmutí baterie (není dodávána) (obr. B) u Chcete-li baterii vložit do nářadí, srovnejte ji s místem je- jího uložení v nářadí. Zasuňte baterii do nářadí a zatlačte na ni tak, aby došlo k jejímu řádnému usazení. u Chcete-li baterii vyjmout, stiskněte uvolňovací tlačítko (7) a současně vysunujte baterii z nářadí. Návod k obsluze Regulace momentu (obr. C) Toto nářadí je vybaveno objímkou pro nastavení momentu (3) pro volbu pracovního režimu a pro nastavení momentu při utahování šroubů. Šrouby velkých rozměrů a obrobky z tvrdých materiálů vyžadují nastavení vyšší hodnoty momentu než malé šrouby a měkké materiály. u Při vrtání do dřeva, kovu a plastů nastavte objímku na symbol vrtáku u Při šroubování nastavte objímku do požadované polohy. Neznáte-li ještě vhodné nastavení, postupujte následovně: u Nastavte objímku na nejmenší hodnotu momentu. u Utáhněte první šroub. u Začne-li spojka před dosažením požadovaného výsledku přeskakovat, zvětšete hodnotu momentu nastavením objímky do další polohy a pokračujte v utahování šroubu. Opakujte tento postup, dokud nedosáhnete požadova- ného nastavení. Použijte toto nastavení i pro dotažení zbývajících šroubů.91 (Originální návod k obsluze) ČESKY Rychloupínací sklíčidlo (obr. D) Varování! Ujistěte se, zda je nářadí zajištěno, abyste před nasazením nebo sejmutím příslušenství zabránili aktivaci spínače. Vložení vrtáku nebo jiného pracovního příslušenství: u Jednou rukou uchopte zadní polovinu sklíčidla (4a) a dru- hou ruku otočte přední polovinu sklíčidla (4) proti směru pohybu hodinových ručiček, při pohledu od zadní části sklíčidla. u Zasuňte upínací stopku vrtáku nebo jiného pracovního nástroje zcela do sklíčidla a proveďte její řádné utažení uchopením zadní poloviny sklíčidla a otáčením jeho před- ní části ve směru pohybu hodinových ručiček při pohledu od koncové části sklíčidla. Varování! Nepokoušejte se utahovat vrtáky (nebo jiné příslu- šenství) uchopením přední části sklíčidla a zapnutím nářadí. Výměna příslušenství prováděná takovým způsobem může vést k poškození sklíčidla a k úrazu. Vrtání/šroubování u Pomocí přepínače chodu vpřed/vzad (2) zvolte směr otáčení vpřed nebo vzad. u Chcete-li nářadí zapnout, stiskněte spínač (1). Otáčky nářadí závisí na intenzitě stisknutí tohoto spínače. u Chcete-li nářadí vypnout, uvolněte tento spínač. Rady pro optimální použití Vrtání u Používejte pouze nabroušené vrtáky. u Vždy si podepřete a řádně zajistěte obrobek, jak je popsá- no v části Bezpečnostní pokyny. u Používejte odpovídající a vyžadované bezpečnostní vybavení, jak je popsáno v části Bezpečnostní pokyny. u Zajistěte pracovní prostor a udržujte v něm pořádek, jak je popsáno v části Bezpečnostní pokyny. u Používejte velmi nízké otáčky a vyvíjejte na nářadí lehký tlak, dokud nebude vrtaný otvor dostatečně hluboký, aby nemohlo dojít k vyskočení vrtáku z vrtaného otvoru. u Vždy vyvíjejte na nářadí tlak v ose pracovního nástroje. Používejte přiměřeně velký tlak, aby zajistili dostatečný výkon vrtáku, ale netlačte na vrták příliš, aby nedošlo k zastavení motoru nářadí nebo k ohybu vrtáku. u Držte vrtačku pevně oběma rukama, abyste mohli kontro- lovat její momentové reakce. u NEZAPÍNEJTE A NEVYPÍNEJTE OPAKOVANĚ SPOU- ŠTĚCÍ SPÍNAČ VRTAČKY, DOJDE-LI K ZABLOKOVÁNÍ VRTÁKU, ABYSTE SE POKUSILI VRTAČKU ZNOVU SPUSTIT. MOHLO BY DOJÍT K POŠKOZENÍ VRTAČKY. u Minimalizujte poškození při průniku vrtáku snížením tlaku vyvíjeného na tento vrták a pomalým vrtáním přes poslední část vrtaného otvoru. u Při vytahování vrtáku z vyvrtaného otvoru nechejte motor v chodu. Tak zabráníte zablokování vrtáku. u Ujistěte se, zda spínač provádí zapínání a vypínání vrtačky. Vrtání do dřeva Otvory do dřeva lze vrtat stejnými spirálovými vrtáky, jaké jsou používány při vrtání do kovu nebo pomocí plochých vrtáků. Tyto vrtáky musí být ostré a musí být často vytahovány z vrtaných otvorů, aby mohlo docházet k odstranění pilin z drážek vrtáků. Vrtání do kovu Při vrtání do kovu používejte mazivo. Výjimkou jsou litina a mosaz, které musí být vrtány na sucho. Nejlepších výsledků dosáhnete při použití maziv, jako jsou sířené řezné oleje a vepřové sádlo. Šroubování u Vždy používejte správný typ a velikost šroubovacího nástavce. u Nejdou-li šrouby správně přitáhnout, použijte jako mazivo malé množství saponátu nebo mýdla. u Vždy držte nářadí se šroubovacím nástavcem v jedné ose se šroubem. Odstraňování závad Závada Možná příčina Možné řešení Nářadí nelze spustit. Baterie není nabita. Zkontrolujte nabití baterie. Baterie se nenabíjí. Nabíječka není připo- jena k elektrické síti. Teplota okolního pro- středí je příliš vysoká nebo nízká. Připojte nabíječku k síťové zásuvce. Přemístěte nabíječku a baterii na místo, kde se teplota pohybuje v rozmezí od 4,5 °C (40 °F) do 40,5 °C (105 °F). Nářadí se náhle vypne. Baterie dosáhla své maximální povolené teploty. Baterie je vybitá. (Z důvodu maximalizace provozní životnosti je nářadí navrženo tak, aby se při vybití bate- rie náhle vypnulo.) Nechejte baterii vychladnout. Vložte baterii do nabíječky a nechejte ji nabít. Údržba Vaše nářadí BLACK+ DECKER bylo zkonstruováno tak, aby pracovalo dlouhou dobu s minimálními nároky na údržbu. Řádná péče o nářadí a jeho pravidelné čištění vám zajistí jeho bezproblémový chod. Vaše nabíječka nevyžaduje žádnou údržbu mimo pravidelné čištění.92 (Originální návod k obsluze) ČESKY Varování! Před prováděním jakékoli údržby vyjměte z nářadí baterii. Před čištěním odpojte nabíječku od sítě. u Větrací otvory nářadí a nabíječky pravidelně čistěte měkkým kartáčem nebo suchým hadříkem. u Pomocí vlhkého hadříku pravidelně čistěte kryt motoru. Nepoužívejte žádné abrazivní čisticí prostředky nebo rozpouštědla. u Pravidelně otvírejte sklíčidlo a poklepáním odstraňte prach z vnitřní části nářadí. Ochrana životního prostředí

Třiďte odpad. Výrobky a baterie označené tím- to symbolem nesmí být vyhozeny do běžného domácího odpadu. Výrobky a baterie obsahují materiály, které mohou být obno- veny nebo recyklovány, což snižuje poptávku po surovinách. Provádějte prosím recyklaci elektrických výrobků a baterií podle místních předpisů. Další informace najdete na interneto- vé adrese www.2helpU.com Technické údaje BD12S1Napětí V 12Otáčky naprázdno min 0–550Maximální moment Nm 12,5/26Kapacita sklíčidla mm 1–10Maximální průměr vrtáku při vrtání dooceli/dřeva mm 10/25Hmotnost kg 0,79 (s baterií 1,04)Baterie (není dodávána) BDB12Napájecí napětí V

Kapacita Ah 1,5 Typ Li-IonHladina akustického tlaku podle normy EN 60745:Akustický tlak (L ) 62,8 dB(A), odchylka (K) 3 dB(A)Akustický výkon (L ) 73,8 dB(A), odchylka (K) 3 dB(A)Celková úroveň vibrací (prostorový vektorový součet) podle normy EN 60745:Vrtání do kovu (a h, D ) < 2,5 m/s , odchylka (K) 1,5 m/s Šroubování bez rázů (a ) < 2,5 m/s , odchylka (K) 1,5 m/s

Vrtačka BD12S1 Společnost Black & Decker prohlašuje, že tyto produkty popi- sované v technických údajích splňují požadavky následujících norem: 2006/42/EC, EN60745-1:2009+A11:2010, EN60745-2-1:2010 a EN60745-2-2:2010. Tyto výrobky splňují také požadavky směrnic 2014/30/EU a 2011/65/EU. Chcete-li získat další informace, kontaktujte prosím společ- nost Black & Decker na následující adrese nebo na adresách, které jsou uvedeny na konci tohoto návodu.

Níže podepsaná osoba je odpovědná za sestavení technic- kých údajů a provádí toto prohlášení v zastoupení společnosti Black & Decker. A. P. Smith Ředitel technického oddělení Black & Decker Europe, 270 Bath Road, Slough, Berkshire, SL1 4DX United Kingdom
