HNC 180SY - Torktumlare HOOVER - Gratis bruksanvisning och manual

Produkttyp	Kondenstorktumlare
Märke	Hoover
Modell	HNC 180SY
Torkkapacitet (bomull)	8 kg
Torkkapacitet (syntet)	4 kg
Mått (H x B x D)	85 x 60 x 60 cm
Trumvolym	115 liter
Elanslutning	230-240 V, 50 Hz, 16 A
Energiklass	C
Torkprogram	Bomull, syntet, akryl, snabbstrykning
Torkeffekt	Hög och låg, valbar
Timer	Ja, torktidsväljare
Antiskrynkelfunktion	Ja, med slutkylning
Kondensationssystem	Med avtagbar vattentank (4 kg full)
Luddfilter	Ja, med underhållsindikator
Kondensor	Rengörbar, åtkomst via skyddsplatta
Underhåll	Rengör filtret efter varje cykel, töm tanken, rengör kondensorn var 10:e cykel
Säkerhet	Dörrlås, automatisk avstängning, överhettningsskydd
Reservdelar	Tillgängliga via GIAS service (Hoover)
Garanti	Garantikort medföljer

Vanliga frågor - HNC 180SY HOOVER

Hur rengör man luddfiltret?

Dra filtret uppåt, öppna det, ta bort luddet med en mjuk borste eller fingertopparna, sätt sedan tillbaka det och tryck det på plats. Rengör det efter varje cykel för optimal effektivitet.

Vad gör man om torktumlaren inte startar?

Kontrollera att apparaten är ansluten, att dörren är ordentligt stängd, att säkringen inte har gått, att programväljaren är inställd och att vattentanken inte är full (indikatorn lyser). Se manualen för mer information.

Varför är torkningen för lång eller kläderna inte tillräckligt torra?

Kontrollera att luddfiltret och kondensorn är rena, att laddningen inte är för stor, att kläderna har centrifugerats ordentligt och att luftintag/utblås inte är blockerade. Välj också rätt program.

Hur tömmer man vattentanken?

Ta bort skyddsplattan längst ner, dra ut tanken i handtaget, öppna locket, töm vattnet, stäng locket och sätt tillbaka genom att trycka fast ordentligt. Töm den efter varje cykel.

Hur rengör man kondensorn?

Koppla bort apparaten, ta bort skyddsplattan, lås upp spakarna, ta ut kondensorn, ta bort damm med en trasa, skölj sedan med rinnande vatten mellan plattorna. Sätt tillbaka den enligt pilen och lås spakarna.

Kan jag torka alla typer av kläder i denna torktumlare?

Nej, torka inte ull, siden, ömtåliga tyger, gummiartiklar, kläder som är kemtvättade, stora föremål som sovsäckar, etc. Kontrollera alltid skötselrådsetiketten.

Vad betyder indikatorn 'Underhåll filter'?

Den tänds när luddfiltret behöver rengöras. Rengör det omedelbart för att undvika minskad effektivitet eller brandrisk.

Vad är maximal torkkapacitet?

Maximal kapacitet är 8 kg för bomull och 4 kg för syntet. Överskrid inte dessa vikter för effektiv torkning.

Hur installerar man torktumlaren?

Placera den på ett stabilt och plant underlag. Justera fötterna för att nivellera den. Se till att det finns tillräcklig ventilation (minst 12 mm utrymme runt om). Anslut till ett 230-240 V, 16 A jordat uttag. Använd inte förlängningssladd.

Vad gör man om torktumlaren låter onormalt?

Stanna omedelbart apparaten och kontakta GIAS service. Försök inte reparera själv.

BRUKSANVISNING HNC 180SY HOOVER

För elektriska data, se etiketten på fronten av maskinens kabinett (med dörren öppen).

Installation 76 Användning 76 Tvätten. 76 Miljöhänseenden 77 GIAS-service 77

Installation 78 Elanslutningskrav 78 Justera fötterna 78

Ventilation 79

Förbereda lasten 80 Förbereda plagg 80 Sortera lasten. 81

Torkningsråd 82

Torktumlare 82 Energibesparing. 82 Torkguide 82

Kontroller & indikatorer 83

Lucka och filter 84 Öppna luckan. 84 Filter. 84 Filterindikator 84

Vattenbehållare 85

Ta bort behållaren 85 Kondensor 86 Ta bort kondensorn 86

Funktion 87

Rengöring och regelbundet underhåll 88 Rengöra torktumlaren 88 Tekniska specifikationer. 88

Felsökning 89

Kundservice 90 Hoover-reservdelar. 90 GIAS-service 90

Introduktion

Läs och följ dessa anvisningar noggrant och hantera maskinen i enlighet med dem. Denna häfte innehåller viktiga riktlinjer för säker användning, installation, underhåll och en del användbara råd för bästa resultat när du använder maskinen.

Förvara all dokumentation på en säker plats för framtida referens eller för eventuella kommande ägare.

Leveransinformation

Kontrollera att följande föremål medföljde apparaten:

Bruksanvisning, garantisedel, energietikett.

Uppackning av produkten

Ta ut maskinen ur förpackningen så nära dess slutliga installationsplats som möjligt.

1. Skär försiktigt runt förpackningens botten och uppåt i ett hörn.
2. Ta bort plastpåsen och lyft upp torktumlaren ur plastbotten.

Kasta bort förpackningsmaterialet på ett säkert sätt. Se till att det är utom räckhåll för barn då det felaktigt använt kan vara farligt.

Kontrollera att maskinen inte skadats under transporten. Om den skadats kontaktar du GIAS.

Underlåtenhet att följa ovanstående anvisningar kan sätta apparatens säkerhet ur spel. Om du får problem med maskinen och kontaktar service och det visar sig problemet beror på felaktig användning riskerar du att debiteras för samtalet.

Säkerhetsinformation

Installation

• Kontrollera att produkten inte har några synliga skador före användning. Om den är skadad bör du inte använda den. Kontakta GIAS-service. Använd inga adaptrar, förgreningsdosor och/eller förlängningar. - Placera aldrig torktumlaren så att den är i kontakt med t.ex. gardiner och se till att föremål inte kan falla ner eller samlas bakom maskinen. Apparaten får inte installeras bakom en låsbar dörr, en skjutdörr eller en dörr som har gångjärnet på andra sidan än torktumlaren.

Användning

Den här apparaten är inte avsedd för användning av personer (eller barn) med försämrade fysiska, sensoriska eller mentala förmågor eller som saknar erfarenhet och kunskap, förutom under övervakning eller om de har fått instruktion rörande användning av apparaten av en person som är ansvarig för deras säkerhet.

Barn ska övervakas så att de inte leker med apparaten. VARNING! Felaktig användning av en torktumlare kan orsaka brand. • Maskinen är bara avsedd för användning i hemmet, dvs. för torkning av hushållstextilier och vanliga plagg. • Maskinen får endast användas för avsett ändamål som beskrivs i bruksanvisningen. Kontrollera att du förstår anvisningarna för installation och användning helt innan du börjar använda apparaten. Rör aldrig apparaten med våta eller fuktiga händer och fötter. Luta dig aldrig mot luckan när du fyller på maskinen och lyft eller flytta aldrig maskinen i luckan. Låt aldrig barn leka med maskinen eller dess kontroller. VARNING! Använd inte produkten om luddfiltret inte sitter på plats eller om det är skadat. Luddet kan antändas. VARNING! Där symbolen för varm yta sitter kan temperaturen under användning överstiga 60°C. - Dra ut kontakten ur eluttaget. Dra alltid ut kontakten innan maskinen rengörs. - Avbryt användningen av maskinen om den visar sig vara felaktig. Ludd får inte ansamlas på golvet runt maskinen. - Trummans insida kan vara mycket varm. Låt alltid torktumlaren avsluta avkylningsperioden innan tvätten tas ut.

Tvätten

Torka inte otvättade föremål i torktumlaren. VARNING! Torktumla inte material som behandlats med kemtvättvätskor. VARNING! Skumgummimaterial kan, under vissa förhållanden, självantända när de hettas upp. Föremål som skumgummi (latexskum), badmössor, vattentäta textilier, artiklar med gummibaksidor och plagg eller kuddar fyllda med skumgummikuddar FÅR INTE torkas i torktumlaren. Se alltid tvättråden för information om lämplighet för torktumling.

Plagg måste centrifugeras eller vridas ur noga innan de placeras i torktumlaren. Plagg som är droppvåta får INTE placeras i tumlaren. Cigarettändare och tändstickor får inte lämnas kvar i fickor och eldfarliga vätskor får ALDRIG användas i närheten av maskinen. - Glasfibergardiner får INTE placeras i maskinen. Hudirritation kan uppstå om plagg förorenas med glasfibrerna. Föremål som har smutsats ned med t.ex. matlagningsolja, aceton, alkohol, bensin, fotogen, fläckborttagningsmedel, terpentin, vax eller vårborttagningsmedel, bör tvättas i varmt vatten med extra tvättmedel innan de torkas i torktumlaren. Mjukgöringsmedel eller liknande produkter ska användas enligt anvisningarna.

Miljöhänseenden

Allt använt förpackningsmaterial är miljövänligt och återvinningsbart. Försök kasta bort förpackningsmaterialet på ett miljövänligt sätt. Din kommun kan ge dig mer information om tillgängliga möjligheter. Av säkerhetsskäl måste du när du kastar bort en gammal torktumlare koppla bort nätsladden från eluttaget, klippa av nätsladden och förstöra den tillsammans med kontakten. För att förhindra att barn råkar stänga in sig i maskinen bör du bryta av gångjärnen och förstöra lucklåset.

GIAS-service

För att garantera en fortsatt säker och effektiv funktion av denna maskin rekommenderar vi att service och reparationer endast utförs av en servicetekniker som GIAS auktoriserat.

Europeiskt direktiv 2002/96/EC

Den här enheten är märkt enligt det europeiska direktivet 2002/96/EC om återvinning av elutrustning (Waste Electrical and Electronic Equipment, WEEE).

Genom att lämna produkten till återvinning kan du förhindra potentiella skador för människor och miljö, som i annat fall kan uppstå genom felaktig hantering.

Symbolen på produkten anger att produkten inte får behandlas som hushållsavfall. I stället bör den lämnas till ett uppsamlingsställe för återvinning av elektrisk och elektronisk utrustning.

Följ de lokala förordningarna för avfallshantering. Du kan få mer detaljerad information om hantering och återvinning av produkten hos kommunen, på återvinningsanläggningen eller produktens inköpsställe.

Om apparaten inte fungerar på rätt sätt eller går sönder måste du genast stänga av den och koppla bort den från eluttaget. Kontakta GIAS Service och rådgör.

Installation

Om du får problem med maskinen och kontaktar service och det visar sig problemet beror på felaktig installation riskerar du att debiteras för samtalet.

Om apparatens nätsladd är skadad måste den bytas ut mot en specialsladd som BARA kan erhållas som reservdel från Hoover. Den måste installeras av en för ändamålet utbildad person.

Elanslutningskrav

Torktumlaren är avsedd för 230-240V, 50 Hz, en fas. Kontrollera att elkretsen är säkrad till minst 16 A.

Elektricitet kan utgöra en stor risk. Maskinen måste jordas.

Eluttaget och apparatkontakten måste vara av samma typ.

Använd inte förgreningsdosor och/eller förlängningssladdar.

Stickproppen måste sitta tillgängligt så att den kan dras ut sedan maskinen installerats.

Trådarna i huvudledningen är färgade enligt följande kod:

Blå NEUTRAL Brun STRÖM

Grön och gul JORD

CE Apparaten uppfyller kraven för European Directive 89/336/EEC, 73/23/EEC och senare ändringar.

Koppla inte in maskinen eller slå på den förrän den har installerats korrekt.

För din egen säkerhet måste torktumlaren installeras på rätt sätt.

Vid eventuella tveksamheter angående installationen bör GIAService kontaktas för rådgivning.

Justera fötterna

När maskinen är på plats bör du justera fötterna så att maskinen hamnar i våg.

Justera de fyra fötterna så att maskinen står stadigt och i våg.

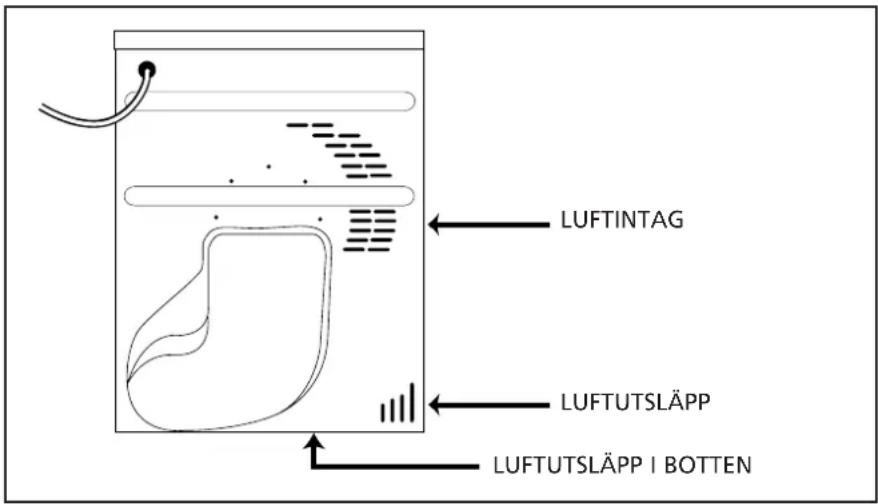

Ventilation

Tillräcklig ventilation måste tillhandahållas i det rum där torktumlaren står för att förhindra att förbränningsgaser från apparater som förbränner andra bränslen eller öppna eldar dras in i rummet när torktumlaren används.

Utsläppsluften får inte ledas in i samma kanal som används för evakuering av förbränningsgaser från apparater som förbränner gas eller andra bränslen. Kontrollera regelbundet att luftflödet genom torktumlaren inte begränsas. Kontrollera luddfiltret efter användning och rensa det vid behov. Intag och utsläpp för luft måste hållas fria från hinder. För att garantera tillräcklig ventilation får utrymmet mellan maskinens botten och golvet inte täppas till. Det bör finnas ett mellanrum om minst 12 mm mellan maskinen och hindrande föremål. Förhindra att främmande föremål faller ner eller samlas bakom torktumlaren, eftersom de kan täppa till luftintag och luftutsläpp. Installera ALDRIG torktumlaren mot ett draperi.

Förbereda lasten

Innan torktumlaren används första gången:

Läs denna instruktionsbok noga. Ta ut allt som packats inuti trumman. Torka trummans insida och luckan med en fuktig duk för att avlägsna eventuellt damm som kan ha samlats under transporten.

Förbereda plagg

Se till att tvätten som ska torkas är lämplig för torktumling, vilket anges av tvättmärkningen i varje plagg.

Kontrollera att alla knappar är stängda och alla fickor tomma. Vänd plaggen ut och in. Lägg plaggen löst i trumman så att de inte trasslar ihop sig.

Maximal torkvikt

Bomull max. 8 kg. Syntet max. 4 kg.

Överfyll inte trumman. Stora föremål kan när de blöts ned överskrida den högsta tillåtna belastningen (t.ex. sovsäckar och duntäcken).

Sortera lasten enligt följande:

Enligt tvättmärkning

Dessa kan påträffas på kragen eller innersömmen:

Torktumlas vid hög temperatur.

Torktumlas endast vid låg temperatur.

Torktumlas ej.

Om föremålet inte har någon tvättmärkning måste du förutsätta att det inte är lämpligt att torktumla det.

Enligt mängd och tjocklek

När lasten är större än tumlarens kapacitet sorteras plaggen efter tjocklek (man skiljer t.ex. på handdukar och tunna underkläder).

Enligt textiltyp

Bomull/linne: Handdukar, bomullsjersey, lakan och dukar.

Syntet: Blusar, skjortor, overaller osv. av polyester eller polyamid, liksom bomull/syntetblandningar.

Enligt torrhetsgrad

Sortera i: stryktorrt, skåptorrt, etc. För känsliga artiklar trycker du på -knappen för att välja låga torktemperaturer.

Torkningsråd

VIKTIGT: Torktumla inte plagg som behandlats med kemtvättvätska eller gummiklader (brand- eller explosionsrisk).

Under de sista 15 minuterna tumlas alltid lasten i kalluft.

Torktumlas ej:

Ylle, siden, ömtåliga material, nylonstrumpor, ömtåliga broderier, tyger med metalldekorationer, plagg kantade med PVC eller läder, gymnastikskor, skrymmande föremål som sovsäckar etc.

Energibesparing

Placera endast plagg som vridits ur noga eller centrifugerats i torktumlaren. Ju torrare tvätt, desto kortare torktid, vilket sparar energi.

ALLTID

Försök att torka maximal tvättvikt, vilket sparar tid och energi. Kontrollera att filtret är rent före varje torkomgång.

ALDRIG

• Överskrid aldrig maximal vikt, det slösar med tid och energi. Lägg aldrig droppvåta plagg i torktumlaren, eftersom det kan skada maskinen.

Torkguide

Tabellen visar ungefärlig torktid, beroende på textiltyp och plaggens fuktighet.

Tyg	VärMEINSTÄLLNING	TUNG LAST	MEDELLAST	LÄTT LAST
BOMULL	HÖG	140-165 min	70-80 min	50-65 min
SYNTET	LÄG	-	70-80 min	40-55 min
AKRYL	LÄG	-	50-65 min	30-40 min

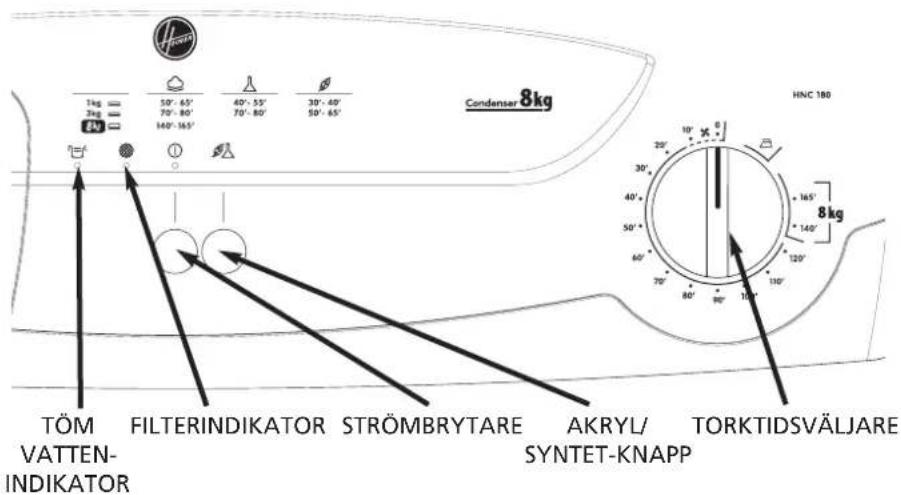

Kontroller och indikatorer

Kontrollpanel och indikatorlampor

'ON'-knapp och indikatorlampa: tryck in knappen för att slå på maskinen och lampan tänds.

AKRYL/SYNTET-knapp – tryck för att minska värme nivån för ömtåliga plagg, tryck igen för att välja hög temperatur.

HÖG värmeinställning

LÅG värmeinställning

Torktidsväljare – välj torktid eller snabbstrykningsalternativet

FILTERINDIKATORN tänds när filtret behöver rengöras.

TOM VATTEN-indikatorn lyser när vattenbehållaren är full.

Lucka och filter

Öppna luckan

Dra i handtaget för att öppna luckan.

Om du vill starta om torktumlaren stänger du luckan och trycker på ①.

VARNING!

När torktumlaren är i bruk kan trumman och luckan bli MYCKET VARMA. Stoppa aldrig en torktumlare innan torkcykeln är slut såvida inte alla plagg snabbt tas ut och sprids ut så att värmen kan skingras.

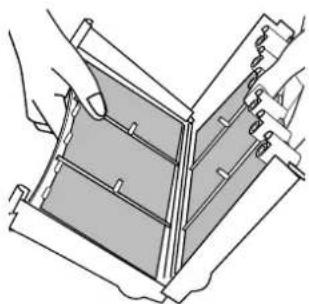

Filter

VIKTIGT: Upprätthåll tumlarens effektivitet genom att kontrollera att luddfiltret är rent före varje torkomgång.

1. Dra filtret uppåt.
2. Öppna filtret så som visas.
3. Ta försiktigt bort ludd med en mjuk borste eller med fingrarna.
4. Snäpp ihop filtret igen och skjut in det på plats.

Filterindikator

tänds när filtret behöver rengöras.

Om tvätten inte blir torr bör man kontrollera om filtret är tilltäppt.

Vattenbehållare

Vattnet som avlägsnas från tvätten under torkningen samlas upp i en behållare i torktumlarens underdel.

När behållaren är full tänds indikatorn på kontrollpanelen, och då MÅSTE behållaren tömmas. Vi rekommenderar dock att behållaren töms efter varje torkomgång.

OBS: De första gångerna maskinen används samlas inte så mycket vatten i behållaren eftersom den interna behållaren fylls först.

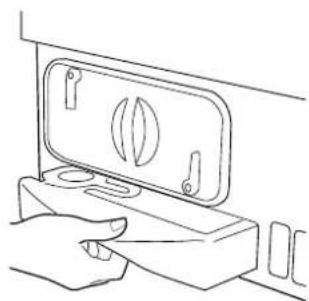

Ta bort behållaren

1. Dra försiktigt i sparkplåtens nederdel så att den lossnar från torktumlaren. Överdelen kan då hakas av så att plåten kan tas bort helt.
2. Dra ordentligt i handtaget så att vattenbehållaren glider ut ur torktumlaren.

Lyft behållaren med båda händerna. När den är full väger behållaren ca 4 kg.

1. Öppna locket på behållarens översida och töm ut vattnet.
2. Sätt tillbaka locket och skjut in behållaren i läge. SKJUT IN DEN ORDENTLIGT.
3. Sätt tillbaka sparkplåten genom att haka i gångjärnen längst upp och 'snäppa' de undre klämmorna på plats.

Kondensor

Viktigt: Slå alltid av strömmen och dra ut kontakten ur uttaget innan kondensorn rengörs.

Bevara torktumlarens effektivitet genom att regelbundet kontrollera att kondensorn är ren.

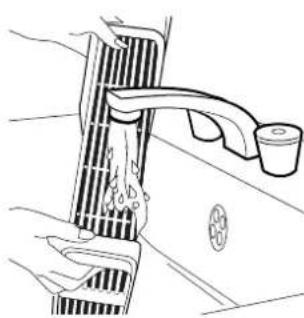

Ta bort kondensorn

1. Ta bort sparkplåten (se sidan 85).
2. Vrid de två låsspakarna moturs och dra sedan ut kondensorn.
3. Dra ut kondensorenheten.

1. Avlägsna försiktigt eventuellt damm eller ludd med en duk och rengör enheten genom att hålla den under rinnande kran och vända den så att vattnet rinner mellan plattorna och tar bort damm och ludd.
2. Sätt tillbaka kondensorn åt rätt håll (se pilen) och tryck den på plats. Lås de två spakarna genom att vrida dem medurs.
3. Sätt tillbaka sparkplåten.

Funktion

Välj lämpligt program (se torktabellen eller tygetiketterna).

• Öppna luckan och lasta trumman med tvätt. Se till att plaggen inte hindrar luckans stängning. Vid torkning av ömtåliga plagg tryck på för att minska värme nivån. Tryck igen när det är klart för att ställa in hög temperatur. HÖG Värmeinställning LÅG Värmeinställning Vrid på torktidsväljaren tills rätt torktid erhålls. -programmet har en bevarande och skrynkeldämpande effekt. Torktumlaren värmer lasten i 8 minuter följt av 2 minuters avkylning och är särskilt bra för plagg som fått ligga ett tag innan de stryks, t.ex. i en tvättkorg. Plagg kan också ha blivit styva när de torkats utomhus på en lina eller inomhus på element. Denna process slätar ut vecken på tyget och gör strykningen enklare och snabbare. Stäng luckan försiktigt tills du hör den 'klicka' till. Tryck på knappen. Lampan tänds och torkomgången börjar. Lasten torkas genom tumling i termostatstyrd varmluft. Kalluft används under de sista 15 minuterna för att reducera veck och kyla lasten så att den är klar att hantera. När programmet är klart stannar trumman och vredet pekar på 0.
• Öppna luckan och ta ut lasten. Rengör filtret och töm vattenbehållaren efter varje torkomgång för att garantera maximal effektivitet hos torktumlaren. Rengör kondensorn efter ungefär var 10:e torkomgång för att garantera maximal effektivitet hos torktumlaren.

HNC180

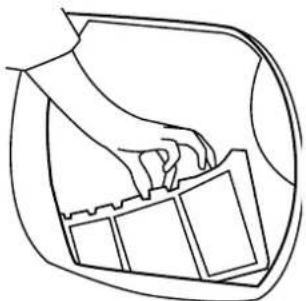

VARNING!

Trumman, luckan och lasten kan vara mycket varma.

Rengöring och regelbundet underhåll

VIKTIGT

Slå alltid av strömmen och dra ut kontakten innan maskinen rengörs.

Rengöra torktumlaren

Rengör filtret och töm vattenbehållaren efter varje torkomgång. Rengör kondensorn regelbundet. - Efter varje användning bör man torka av trummans insida och lämna luckan öppen en stund för att låta luftcirkulationen torka den. Torka maskinens utsida och luckan med en mjuk duk. Använd ALDRIG svampar eller rengöringsmedel med slipverkan. För att förhindra att luckan fastnar och luddansamlingar bör du regelbundet rengöra den inre luckan och packningen med en fuktig trasa.

För elektriska data, se etiketten på framsidan av torktumlaren (öppna luckan).

Tekniska specifikationer

Trummans kapacitet 115 liter

Maximal last 8 kg

Höjd 85 cm

Bredd 60 cm

Djup 60 cm

Energiklass C

Felsökning

Vad kan vara orsaken till...

Problem som du kan åtgärda själv

Innan du ringer till GIAS Service bör du gå igenom följande checklista. Om maskinen visar sig fungera eller ha installerats eller används på fel sätt kommer du att debiteras för samtalet. Om problemet kvarstår efter att du utfört de rekommenderade kontrollerna kan du kontakta GIAS Service, de kan eventuellt hjälpa dig över telefon.

Torktiden är för lång/plaggen är inte tillräckligt torra...

• Har du valt rätt torktid/program? Var plaggen för våta? Var plaggen ordentligt urvridna eller centrifugerade? Behöver filtret rensas? Behöver kondensorn rengöras? Är torktumlaren överlastad? Är luftintag, luftutsläpp och torktumlarens underdel fria från hinder? Har alltså in under en tidigare torkomgång?

Torktumlaren startar inte...

Har torktumlaren kopplats till ett fungerande eluttag? Kontrollera med en annan apparat som t.ex. en bordslampa. Är stickproppen korrekt ansluten till eluttaget? Är det strömavbrott? Har säkringen gått? Är luckan helt stängd? Är torktumlaren påslagen, både vid eluttaget och maskinen? Har torktid eller program ställts in? Har maskinen satts på igen sedan luckan öppnats? Har torktumlaren slutat fungera eftersom vattentråget är fullt och behöver tömmas?

Torktumlaren för oväsen...

Stäng av torktumlaren och kontakta GIAS Service och be om råd.

Indikatorn lyser...

Behöver filtret rensas? Behöver kondensorn rengöras?

Indikatorn lyser...

Behöver vattenbehållaren tömmas?

Kundservice

Kvarstår problemen med torktumlaren efter de rekommenderade kontrollerna bör du kontakta GIAS-service. De kan hjälpa dig per telefon eller boka in ett besök av en tekniker enligt bestämmelser i garantin. En avgift kan emellertid tas ut om något av följande gäller din maskin:

Befinns vara funktionsduglig. - Inte har installerats i enlighet med instruktionerna. Har använts på ett oriktigt sätt.

HOOVER-reservdelar

Använd alltid original Hoover-reservdelar som kan beställas direkt från GIAS Service.

GIAS-service

För service och reparation, kontakta din lokale GIAS Service-tekniker.

Tillverkaren avskriver sig allt ansvar för tryckfel i detta häfte. Tillverkaren förbehåller sig även rätten att göra nödvändiga ändringar av sina produkter utan att deras huvudsakliga egenskaper förändras.
