MANUAL DE UTILIZADOR HNC 180SY HOOVER

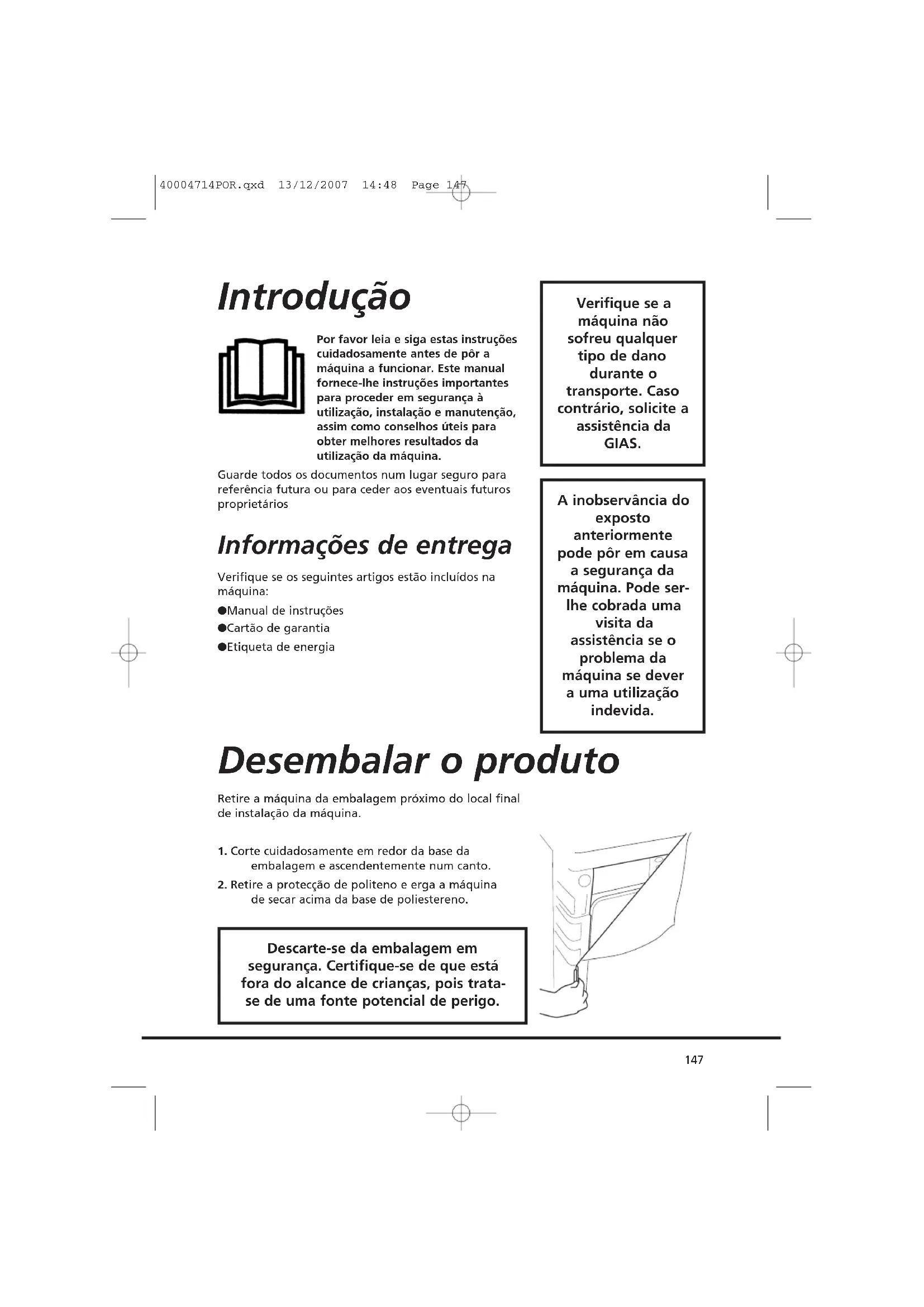

40004714POR.qxd 12/12/2007 17:00 Page 146Introdução Por favor leia e siga estas instruções cuidadosamente antes de pôr a máquina a funcionar. Este manual fornece-lhe instruções importantes para proceder em segurança à utilização, instalação e manutenção, assim como conselhos úteis para obter melhores resultados da utilização da máquina. Guarde todos os documentos num lugar seguro para referência futura ou para ceder aos eventuais futuros proprietários Informações de entrega Verifique se os seguintes artigos estão incluídos na máquina: ● Manual de instruções ● Cartão de garantia ● Etiqueta de energia Retire a máquina da embalagem próximo do local final de instalação da máquina.

1. Corte cuidadosamente em redor da base da

embalagem e ascendentemente num canto.

2. Retire a protecção de politeno e erga a máquina

Verifique se a máquina não sofreu qualquer tipo de dano durante o transporte. Caso contrário, solicite a assistência da GIAS. A inobservância do exposto anteriormente pode pôr em causa a segurança da máquina. Pode ser- lhe cobrada uma visita da assistência se o problema da máquina se dever a uma utilização indevida. Desembalar o produto Descarte-se da embalagem em segurança. Certifique-se de que está fora do alcance de crianças, pois trata- se de uma fonte potencial de perigo. 40004714POR.qxd 13/12/2007 14:48 Page 147Segurança Instalação ● Verifique se o produto não tem quaisquer sinais visíveis de danos antes da utilização. Se estiver danificado, não o utilize e contacte a Assistência GIAS. ● Não utilize adaptadores, vários conectores e/ou extensões. ● Nunca instale a máquina junto a cortinas e tenha o cuidado de evitar a queda ou acumulação de objectos atrás da mesma. ● O equipamento não deve ser instalado atrás de uma porta que bloqueie, deslizante ou que tenha uma dobradiça no lado oposto ao do secador de tambor. Utilização ● Este equipamento não deve ser usado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou sem experiência e conhecimento, a não ser que sejam supervisionadas ou instruídas sobre o funcionamento do equipamento por uma pessoa responsável pela sua segurança. ● As crianças devem ser supervisionadas para assegurar que não brinquem com o equipamento. ● ATENÇÃO A má utilização de uma máquina de secar pode criar risco de incêndio. ● Esta máquina destina-se apenas a uso doméstico, ou seja, para secar têxteis e vestuário domésticos. ● Esta máquina deve apenas ser utilizada para os fins para os quais foi concebida, conforme descrito neste manual. Certifique-se de que compreende perfeitamente as instruções de instalação e utilização antes de colocar a máquina em funcionamento. ● Não toque na máquina com as mãos ou pés húmidos ou molhados. ● Não se apoie na porta ao carregar a máquina ou utilize a porta para erguer ou mover a máquina. ● Não permita que as crianças brinquem com a máquina ou os respectivos controlos. ● ATENÇÃO Não utilize o produto se o filtro de cotão não estiver bem posicionado ou se estiver danificado; o cotão é inflamável. ● ATENÇÃO O aumento de temperatura durante o funcionamento da máquina de secar pode exceder os 60 graus C, onde exista o símbolo de superfície quente . ● Retire a ficha da tomada de corrente eléctrica. Faça o mesmo antes de limpar a máquina. ● Não insista em utilizar a máquina, se lhe parecer que existe qualquer avaria. ● Não deixe que se acumulem partículas de fibras e cotão em torno da máquina. ● O interior do tambor pode estar muito quente. Antes de retirar a roupa, deixe sempre a máquina de secar completar o período de arrefecimento. Lavandaria ● Não seque itens não lavados no secador de tambor. ● ATENÇÃO Não pôr na máquina de secar roupa tecidos tratados com produtos de limpeza a seco. ● ATENÇÃO Os materiais de borracha esponjosa podem, em certas circunstâncias, ser inflamáveis por combustão espontânea quando aquecidos. Itens como borracha esponjosa (borracha látex), toucas de banho, tecidos à prova de água, artigos compostos por borracha e roupas ou almofadas enchidas com borracha esponjosa NÃO PODEM ser secados no secador de tambor. ● Consulte sempre as indicações das etiquetas de lavagem e secagem. ● A roupa deve ser centrifugada ou bem torcida antes de ser colocada na máquina de secar. NÃO deve pôr na máquina roupa ensopada e a pingar. ● Não deixe isqueiros e fósforos nos bolsos e NUNCA utilize líquidos inflamáveis perto da

40004714POR.qxd 12/12/2007 17:00 Page 148máquina. ● NUNCA deverá utilizar-se esta máquina para secar cortinas de fibra de vidro. Se outras roupas forem contaminadas com estas fibras, podem provocar irritações na pele. ● Itens que foram sujos com substâncias tais como óleo de cozinha, acetona, álcool, gasolina, querosene, produtos para a remoção de nódoas, terebintina, ceras e produtos para a remoção de cera deverão ser lavados em água quente com uma quantidade extra de detergente antes de serem secos no secador de tambor. ● Amaciadores de roupas ou produtos similares deverão ser usados como especificado nas instruções do amaciador. Ambiente ● Todos os materiais de embalagem utilizados não são hostis ao ambiente e são recicláveis. Ajude, desfazendo-se das embalagens por meios não hostis ao ambiente. As autoridades locais estarão em condições de o informar sobre os meios actuais de recolha de lixo. ● Para garantir as condições de segurança, quando se desfizer de uma máquina de secar velha, retire a ficha eléctrica da tomada de corrente, corte o cabo de alimentação e destrua ambos. Para evitar a eventualidade de alguma criança ficar fechada dentro da máquina, parta as dobradiças ou o fecho da porta. Assistência GIAS ● Para assegurar continuadamente as operações seguras e eficientes desta máquina, recomendamos que os serviços de manutenção ou reparação sejam executados apenas por um técnico autorizado da GIAS. Directiva europeia 2002/96/CE Este electrodoméstico está marcado de acordo com o disposto na directiva europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE). Ao assegurar que este produto seja correctamente eliminado, estará a prevenir eventuais consequências negativas para o ambiente e para a saúde, que, de outra forma, poderiam resultar de um tratamento incorrecto deste produto, quando eliminado. O símbolo patente neste produto indica que ele não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue no centro de recolha apropriado, para reciclagem do equipamento eléctrico e electrónico. A eliminação deste produto deve ser levada a cabo de acordo com os regulamentos localmente aplicáveis à eliminação e ao tratamento de lixo e resíduos. Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, agradecemos que entre em contacto com a entidade municipal competente, com o serviço de eliminação de lixos e resíduos ou com o estabelecimento comercial onde adquiriu o produto.

Se o electrodoméstico não estiver a funcionar devidamente, desligue-o e desconecte a ficha da tomada. Consulte a Assistência GIAS para uma possível reparação. 40004714POR.qxd 12/12/2007 17:01 Page 149Requisitos eléctricos As máquinas de secar destinam-se a funcionar com uma tensão de 230-240 V, 50 Hz monofásica. Verifique se o circuito de corrente está classificado a, pelo menos, 16 A. A electricidade pode ser extremamente perigosa. Esta máquina deve estar ligada à terra. A tomada de corrente e a ficha da máquina devem ser do mesmo tipo. Não utilize vários adaptadores e/ou extensões. A ficha deve ficar acessível para se poder desligar a máquina após a sua instalação. Os fios do cabo de alimentação têm cores diferentes de acordo com os seguintes códigos: Azul NEUTRO Castanho FASE Verde e amarelo TERRA Esta máquina está conforme à Directiva Europeia 89/336/EEC, 73/23/EEC e emendas subsequentes. Ajustar os pés Depois de a máquina estar devidamente posicionada, os pés devem ser ajustados para assegurar que a máquina está nivelada. Ajuste os quatro pés para assegurar que a máquina está firme e nivelada.

Pode ser-lhe cobrada uma visita da assistência se o problema da máquina se dever a uma instalação incorrecta. Se o cabo de alimentação da máquina se danificar, deve ser substituído por um cabo especial APENAS disponível no serviço de peças sobressalentes da Hoover. Tem de ser instalado por uma pessoa competente. Instalação Não conecte a máquina nem a ligue até que a instalação esteja concluída. Para sua segurança, a máquina deve ser correctamente instalada. Se tiver alguma dúvida sobre a instalação, aconselhe-se com a Assistência GIAS. 40004714POR.qxd 12/12/2007 17:01 Page 150Deve existir uma ventilação adequada na divisão onde está situada a máquina de secar para evitar que os gases dos electrodomésticos que queimem outros combustíveis, incluindo chamas vivas, sejam atraídos para a divisão durante o funcionamento da máquina de secar. ● O ar de exaustão não pode ser eliminado pelo tubo de chaminé que é utilizado para os fumos de exaustão de electrodomésticos que queimem gás ou outros combustíveis. ● Verifique regularmente se nada está a limitar o fluxo de ar na máquina. ● Verifique a eventual presença de cotão após a utilização e limpe, se necessário. ● As entradas e saídas devem manter-se livres de quaisquer obstruções. Para uma ventilação adequada, o espaço entre a base da máquina e o chão deverá estar desobstruído. Deve existir uma abertura de pelo menos 12 mm entre a máquina e quaisquer obstruções. ● Evite que caiam e se acumulem objectos atrás e ao lado da máquina, uma vez que podem obstruir a entrada e saída de ar. ● NUNCA instale a máquina junto a cortinas.

40004714POR.qxd 12/12/2007 17:01 Page 151Antes de utilizar a máquina de secar roupa pela primeira vez: ● Leia com atenção este livro de instruções. ● Retire tudo o que estiver no tambor. ● Limpe o interior do tambor e a porta com um pano húmido para remover o pó que possa ter-se instalado durante o transporte. Preparação da roupa Certifique-se de que a roupa que vai secar é apropriada para secagem por máquina de secar, conforme indicado nos símbolos das etiquetas, representativos dos cuidados a ter com cada um dos artigos. Certifique-se de que todos os fechos estão fechados e os bolsos vazios. Vire os artigos do avesso. Coloque a roupa livremente no tambor de modo a não se emaranhar. Peso máximo de secagem ● Algodões Máx. de 8 kg ● Sintéticos Máx. de 4 kg

Preparação da carga Não sobrecarregue o tambor, os artigos de grandes dimensões podem exceder a carga máxima admissível de roupa quando molhados (por exemplo: sacos-cama, edredões). 40004714POR.qxd 12/12/2007 17:01 Page 152Separe a carga como se segue: ● Por símbolos de cuidados de secagem Podem ser encontrados no colarinho ou na costura interna: Pode ser seco em máquina de secar. Secagem a alta temperatura. Secagem apenas a baixa temperatura. Não pôr na máquina de secar roupa. Se o artigo não possuir uma etiqueta de cuidados, deve assumir-se que não se adequa à máquina de secar. ● Por quantidade e volume Sempre que a carga for superior à capacidade da máquina, separe a roupa de acordo com o volume (por exemplo, toalhas e roupa interior). ● Por tipo de tecido Algodões/linho: Toalhas, camisolas de algodão, lençóis e toalhas de mesa. Sintéticos: Blusas, camisas, fatos-macacos, etc., de poliéster ou poliamida, assim como misturas de algodão/fibras sintéticas. ● Por grau de secagem Separe por: secagem para engomar, secagem para guardar, etc. Para artigos delicados prima o botão para seleccionar uma temperatura de secagem baixa.

40004714POR.qxd 12/12/2007 17:01 Page 153Não pôr na máquina de secar: Lãs, sedas, tecidos delicados, meias de nylon, bordados delicados, tecidos com decoração metálica, vestuário com guarnições de PVC ou couro, ténis, artigos volumosos, tais como sacos-cama, etc. Economia de energia Ponha somente na máquina de secar roupa as peças que tenham sido bem torcidas ou centrifugadas. Quanto mais seca estiver a roupa, menor será o tempo de secagem, resultando numa economia de electricidade. SEMPRE ● Tente secar o peso máximo de roupa, o que origina economia de tempo e de electricidade. ● Verifique se o filtro está limpo antes de cada ciclo de secagem. NUNCA ● Exceda o peso máximo recomendado, o que provocará desperdício de tempo e de electricidade. ● Ponha na máquina artigos ensopados e a pingar, o que pode danificar a máquina. Guia de secagem A tabela mostra os tempos aproximados de secagem, dependendo do tipo de tecido e do grau de humidade da roupa.

Conselhos para a secagem IMPORTANTE: Não seque artigos tratados com um produto de limpeza a seco ou vestuário de borracha (perigo de incêndio ou de explosão). Durante os últimos 15 minutos, a roupa é sempre seca com ar frio. Tecido ALGODÃO

70-80 min. 70-80 min. 50-65 min. CARGA LEVE 50-65 min. 40-55 min. 30-40 min. 40004714POR.qxd 12/12/2007 17:01 Page 154Painel de controlo e luzes indicadoras Tecla ‘ON’ e indicador – prima para ligar, o indicador ilumina-se. Tecla ‘TECIDOS DE FIBRAS ACRÍLICAS/SINTÉTICAS’ – prima para reduzir o grau de calor para artigos delicados, e prima novamente para seleccionar alta temperatura. Regular calor ALTO Regular calor BAIXO Selector ‘TEMPO DE SECAGEM’ – selecciona o tempo de secagem ou a opção Passagem rápida . Indicador ‘ESTADO DO FILTRO’ – acende-se quando o filtro necessitar de limpeza. Indicador ‘EMPTY WATER’ (ESVAZIAR ÁGUA) – ilumina-se quando o recipiente da água estiver cheio.

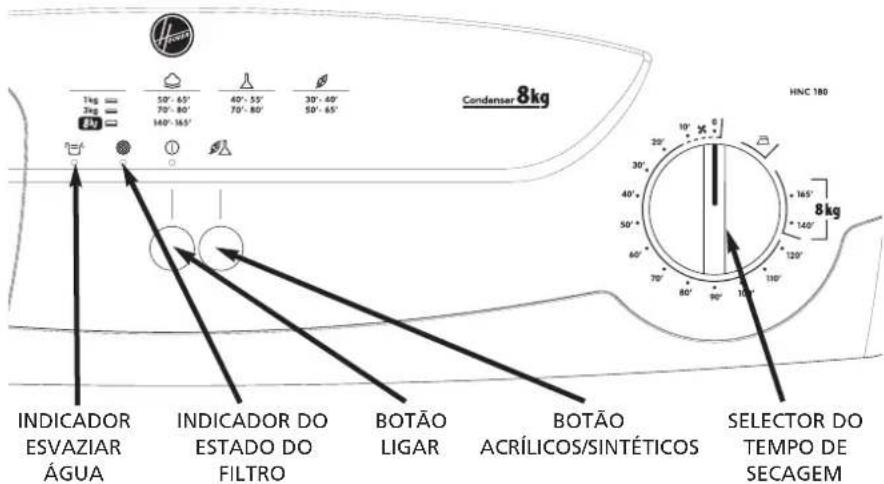

Controlos e indicadores BOTÃO

ACRÍLICOS/SINTÉTICOS

BOTÃO LIGAR INDICADOR DO ESTADO DO FILTRO INDICADOR ESVAZIAR ÁGUA SELECTOR DO TEMPO DE SECAGEM 40004714POR.qxd 12/12/2007 17:01 Page 155Abrir a porta Puxe o manípulo para abrir a porta. Para reiniciar a máquina de secar, feche a porta e prima . Filtro IMPORTANTE: Para manter a eficiência da máquina, verifique se o filtro do cotão está limpo antes de cada ciclo de secagem.

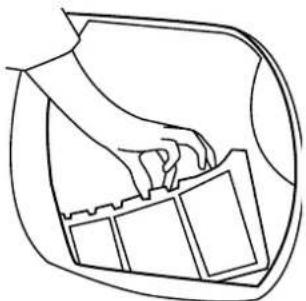

1. Puxe o filtro para cima.

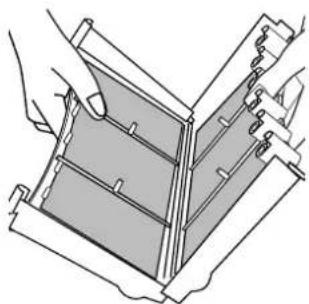

2. Abra o filtro como ilustrado.

3. Retire com cuidado os resíduos de tecido, usando

uma escova macia ou a ponta dos dedos.

4. Junte e feche entre si as duas metades do filtro e

volte a montá-lo no seu lugar. Indicador de Controlo do Estado do Filtro acende quando o filtro necessitar de limpeza. Se a roupa não estiver a secar, verifique se o filtro não está obstruído.

Porta e filtro ATENÇÃO! Quando a máquina de secar roupa estiver a ser utilizada, o tambor e a porta podem estar MUITO QUENTES. Nunca pare um secador de tambor antes do fim do ciclo de secagem, a não ser que todos os itens sejam rapidamente removidos e estendidos para que o calor seja dissipado. 40004714POR.qxd 12/12/2007 17:01 Page 156A água removida da roupa durante o ciclo de secagem, é recolhida num recipiente instalado no fundo da máquina de secar. Quando o recipiente estiver cheio, o indicador no painel de controlo ilumina-se e TEM DE esvaziar o recipiente. No entanto, recomenda-se esvaziar o recipiente após cada ciclo de secagem. Nota: Durante os primeiros ciclos de uma máquina, a quantidade de água recolhida é muito pouca, pois um reservatório interno é enchido primeiro. Para retirar o recipiente

1. Puxe cuidadosamente a parte inferior do encosto

de modo a desprender-se da máquina. A secção superior pode então desarticular-se, permitindo a remoção completa do encosto.

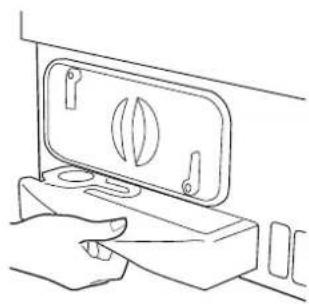

2. Puxe o punho com firmeza e faça deslizar o

recipiente da água para fora da máquina. Segure o recipiente com ambas as mãos. Quando cheio, o recipiente da água pesa aproximadamente 4 kg.

3. Solte a tampa localizada na parte superior do

recipiente e retire a água.

4. Coloque a tampa de novo e faça deslizar o

recipiente da água de volta à posição inicial. PRESSIONE COM FIRMEZA ATÉ FICAR NO LOCAL DEVIDO.

5. Reinstale o encosto engatando as dobradiças na

parte superior e ‘encaixando’ as pinças inferiores no local devido.

Recipiente da água 40004714POR.qxd 12/12/2007 17:01 Page 157Importante: Antes de limpar o condensador, desligue sempre a máquina e retire a ficha da tomada de corrente eléctrica. Para manter a eficiência da máquina, verifique regularmente se o condensador está limpo. Para retirar o condensador

1. Retire o encosto (ver página 13).

2. Rode as duas alavancas de fixação no sentido

inverso ao dos ponteiros de um relógio e tire o condensador.

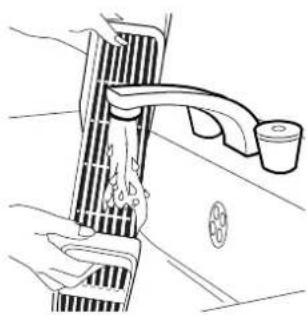

cotão com um pano, lavando de seguida a unidade debaixo de uma torneira, virando-a de modo a que água flua entre as armaduras para remover eventuais poeiras e cotão.

5. Reinstale o condensador, assegurando que fica

encaixado firmemente na posição devida (tal como é indicado pela seta). Fixe as duas alavancas, rodando-as no sentido dos ponteiros de um relógio.

Condensador 40004714POR.qxd 12/12/2007 17:01 Page 158Consulte a tabela do guia de secagem ou as etiquetas da fábrica para seleccionar o programa mais adequado. ● Abra a porta e coloque a roupa no tambor. Assegure-se de que a roupa não entrava o fecho da porta. ● Se secar artigos delicados, prima a tecla para reduzir o nível de calor. Ao terminar, prima novamente para seleccionar temperatura alta. Regular calor ALTO Regular calor BAIXO ● Rode o selector ‘TEMPO DE SECAGEM’ até que o tempo de secagem necessário esteja alinhado com o indicador. ● O programa proporciona uma função de amaciador e anti-vincos. A máquina aquecerá a carga durante 8 minutos, seguidos de um período de arrefecimento de 2 minutos, sendo especialmente vantajoso para roupas que possam ter sido deixadas por um tempo considerável antes de serem passadas a ferro, por exemplo, num cesto de roupa. A roupa pode também ficar endurecida quando seca no exterior, num estendal, ou no interior junto a aquecedores. Este processo atenua os vincos do tecido tornando a passagem a ferro mais rápida e fácil. ● Feche a porta com cuidado, empurrando-a lentamente até ouvir um clique. ● Prima o botão . O indicador ilumina-se, iniciando-se o ciclo de secagem. ● A roupa é seca revolvendo-se em ar quente controlado por um termóstato. Durante os últimos 15 minutos do ciclo de secagem é utilizado ar frio para minimizar a formação de vincos e arrefecer a roupa de forma a ser manuseada. ● Quando o programa chegar ao fim, o tambor deixará de girar e o selector apontará para 0 . ● Abra a porta e retire a roupa. ● Após cada ciclo de secagem, limpe o filtro e esvazie o recipiente da água a fim de assegurar o máximo de eficiência de secagem. ● Limpe o condensador após aproximadamente 10 ciclos de secagem a fim de assegurar eficiência de secagem máxima.

Funcionamento ATENÇÃO! O tambor, a porta e a carga podem estar muito quentes. 40004714POR.qxd 12/12/2007 17:01 Page 159Limpeza da máquina ● Após cada ciclo de secagem, limpe o filtro e esvazie o recipiente da água. ● Limpe o condensador com regularidade. ● Após cada utilização, limpe o interior do tambor e deixe a porta aberta por alguns instantes, de modo a permitir que a circulação do ar o seque. ● Limpe o exterior da máquina e a porta com um pano macio. ● NÃO usar produtos ou discos de limpeza abrasivos. ● Para evitar que a porta se cole ou a acumulação de cotão, limpe periodicamente a porta interior e a junta com um pano húmido. Especificações técnicas Capacidade do tambor 115 litros Carga máxima 8 kg Altura 85 cm Largura 60 cm Profundidade 60 cm Faixa da Etiqueta de Energia C

IMPORTANTE Desligue sempre a máquina e retire a ficha da tomada de corrente antes de limpá-la. Quanto a dados eléctricos, consulte a etiqueta na frente da máquina (com a porta aberta). Limpeza e manutenção de rotina 40004714POR.qxd 12/12/2007 17:01 Page 160Qual poderá ser a causa de... Anomalias que você mesmo pode remediar Antes de contactar a Assistência GIAS para aconselhamento técnico, passe rapidamente pela seguinte lista de verificação. Se chamar um técnico e este verificar que a máquina está a funcionar normalmente, foi mal instalada ou usada incorrectamente, ser-lhe-á cobrada uma quantia consoante o caso. Se o problema persistir após ter completado as verificações recomendadas, ligue para a Assistência GIAS, eles poderão eventualmente resolver o problema pelo telefone. O tempo de secagem é demasiado longo/as roupas não estão suficientemente secas… ● Seleccionou o tempo/programa de secagem correctos? ● A roupa estava demasiado ensopada? As roupas foram bem torcidas ou centrifugadas? ● O filtro necessita de limpeza? ● O condensador necessita de limpeza? ● A máquina está com excesso de roupa? ● As entradas, saídas e a base da máquina estão desobstruídas? ● A opção foi seleccionada num ciclo anterior? A máquina não funciona… ● Existe energia eléctrica para alimentar a máquina? Verifique utilizando outro aparelho eléctrico, por exemplo, um candeeiro. ● A ficha está correctamente ligada à corrente eléctrica? ● Houve algum corte de corrente? ● O fusível fundiu-se? ● A porta está bem fechada? ● A máquina está ligada à corrente, quer através da tecla ‘ON’, quer através do cabo de alimentação? ● O tempo de secagem ou o programa foram seleccionados? ● A máquina foi ligada de novo após ter aberto a porta? ● A máquina deixou de funcionar devido ao tabuleiro da água estar cheio e precisar de ser esvaziado? A máquina de secar faz muito ruído… ● Desligue a máquina de secar e contacte a Assistência GIAS para obter ajuda. O indicador está aceso… ● O filtro necessita de limpeza? ● O condensador necessita de limpeza? O indicador está aceso… ● O recipiente da água necessita de ser esvaziado?

Resolução de problemas 40004714POR.qxd 12/12/2007 17:01 Page 161Se após todas as verificações recomendadas, ainda subsistir qualquer problema com a máquina, ligue por favor para o Serviço de Assistência GIAS para aconselhamento. Podem conseguir ajudá-lo pelo telefone ou combinar consigo a intervenção adequada de um técnico, nos termos da garantia. No entanto, pode ser debitado nas seguintes situações: ● A máquina está em bom estado de funcionamento. ● Não foi instalada de acordo com as instruções de instalação. ● Foi utilizada incorrectamente. Peças sobressalentes HOOVER Utilize sempre peças sobressalentes genuínas da Hoover, disponíveis directamente da Assistência GIAS. Assistência GIAS Para obter assistência e reparações, contacte o engenheiro local da Assistência GIAS. O fabricante declina toda e qualquer responsabilidade pela eventual ocorrência de erros de impressão contidos no manual. O fabricante reserva-se também o direito de fazer as modificações apropriadas aos seus produtos sem alterar as características essenciais.
