Produkttyp	Sladdlös dammsugarkvast
Märke	Bosch
Modell	Athlet BBH65KITGB
Kategori	Dammsugarkvast
Drift	Uppladdningsbart litiumjonbatteri
Batterispänning	25,2 V
Batterikapacitet	2 500 mAh (uppskattad)
Laddningstid	6 timmar (första laddning)
Drifttid	Upp till 45 minuter (beroende på effektnivå)
Dammbehållarens kapacitet	0,4 L
Filtertyp	Skumfilter och motorprotektionsfilter (tvättbara)
Laddningsindikator	Blå ljusindikator (fast = laddad, blinkande = laddar)
Sensor Control-indikator	Blått ljus (optimal effekt) / blinkande rött (filter behöver rengöras)
Elborste	Ja, roterande borste för golv
Effektnivåer	3 nivåer: 1 (slätt golv, lågt ljud), 2 (normal), 3 (max)
Vikt	Cirka 3,5 kg
Dimensioner (L x B x H)	Cirka 250 x 200 x 1150 mm
Ingående tillbehör	Golvborste, möbelmunstycke, långt munstycke, adapter, transportrem, valfri slang
Säkerhet	Automatisk avstängning vid fel, användning utan dammbehållare förbjuden
Underhåll	Tömning av behållaren efter varje användning, rengöring av ytterfiltret och filterpatronen, tvättning av skumfiltret
Reservdelar och reparerbarhet	Använd endast originaldelar från Bosch, reparation av auktoriserad service
Garanti	Garanti enligt villkor i inköpslandet

Vanliga frågor - Athlet BBH65KITGB BOSCH

Hur laddar man dammsugaren Bosch Athlet BBH65KITGB?

Före första användning, ladda apparaten i minst 6 timmar. Anslut laddsladden till uttaget på apparatens baksida och sedan till ett vägguttag. Indikatorn blinkar under laddning och blir fast blå när batteriet är fulladdat.

Hur tömmer man dammbehållaren?

Tryck på upplåsningsknapparna för att ta bort behållaren. Ta ur filterenheten, töm behållaren och sätt tillbaka filtren korrekt. Det rekommenderas att tömma efter varje användning eller när dammet når markeringen.

Vad gör man när Sensor Control-indikatorn blinkar rött?

Den röda indikatorn visar att filtren är smutsiga. Rengör först ytterfilterenheten genom att knacka på den. Om indikatorn kvarstår, tvätta filterpatronen (skumfilter och motorprotektion) i vatten och torka den i 24 timmar innan du sätter tillbaka den.

Hur rengör man den roterande borsten?

Stäng av apparaten och koppla bort sladden. Tryck på den laterala upplåsningsknappen för att ta bort borsten. Klipp av hår eller trådar som lindats runt med en sax längs skåran. Sätt tillbaka borsten och lås den.

Kan jag använda dammsugaren utan behållaren eller filtren?

Nej, dammsugaren får aldrig användas utan dammbehållaren, motorprotektionsfiltret och utloppsfiltret. Det kan skada apparaten och ogiltigförklara garantin.

Vad är batteriets drifttid?

Drifttiden beror på effektnivån. På effekt 1 (utan elborste) kan den nå upp till 45 minuter. På effekt 3 minskas drifttiden. Ladda apparaten helt på 6 timmar.

Hur använder man de extra tillbehören (möbelmunstycke, långt munstycke)?

Fäst tillbehörsadaptern på dammsugaren. Anslut sedan slangen till adaptern och lägg till önskat munstycke. Du kan också använda transportremmen för att bära apparaten.

Kan dammsugaren användas på hårda golv och mattor?

Ja, tack vare den roterande elborsten. För hårda golv, använd nivå 1 (borsten avaktiverad) för att undvika att skada golvet. För mattor, nivå 2 eller 3 aktiverar borsten för effektiv rengöring.

Hur förvarar man dammsugaren?

Vid korta pauser, ställ apparaten fritt i rummet genom att luta den lätt framåt. För längre förvaring, placera den på en torr plats inomhus, utom räckhåll för barn, och stäng av den.

Vad gör man om dammsugaren av misstag suger upp vätska?

Stanna omedelbart apparaten och koppla bort laddsladden. Använd inte dammsugaren och kontakta auktoriserad service. Dammsugaren är inte konstruerad för att suga upp vätskor.

BRUKSANVISNING Athlet BBH65KITGB BOSCH

Se till så att bruksanvisningen medföljer dammsugaren vid ägarbyte.

Avsedd användning

Dammsugaren är bara avsedd för hemmabruk, inte för kommersiellt bruk. Dammsugaren är bara avsedd för användning enligt anvisningarna i bruksanvisningen.

Undvik person- och sakskador, använd inte dammsugaren:

■ för att dammsuga av människor och djur.
■ för att dammsuga upp:

• hälsovådliga, vassa, heta eller glödande ämnen.
• fuktiga eller flytande ämnen.
• lättantändliga eller explosiva material och gaser.
• aska, sot från kakelugnar och pannor.
• tonerdamm från skrivare och kopiatorer.

Reservdelar, tillbehör, dammsugarpåsar

Våra reservdelar, tillbehör och extratillbehör är originaldelar precis som dammsugarpåsarna avsedda för att passa våra dammsugares egenskaper och krav. Vi rekommenderar alltså att du bara använder reservdelar, tillbehör och extratillbehör samt dammsugarpåsar som är original. Det ger dammsugaren lång livslängd och konstant hög rengöringskapacitet.

Obs!

Ej avsedd användning av sämre reservdelar, tillbehör/extratillbehör och dammsugarpåsar som inte passar kan ge dammsugaren skador som vår garanti bara täcker om du använt rätt produkter.

Dammsugaren motsvarar nuvarande tekniknivå och uppfyller gällande säkerhetsföreskrifter.

■ Barn under 8 år och personer med begränsad fysisk, sensorisk eller mental färdighet eller som saknar erfarenhet eller kunskaper får bara använda enheten under överinseende av någon eller om de får lära sig hur man använder enheten säkert och vilka risker som finns.

■ Låt inte barn leka med enheten.
■ Låt inte barn rengöra och sköta om enheten utan uppsikt.
■ Förvara och släng plastpåsar och folie så att småbarn inte kommer åt dem.

= Kvävningsrisk!

Avsedd användning

■ Använd enbart den medföljande laddningskabeln vid laddning.

■ Sladdanslut och använd bara enheten enligt märkskylten.

■ Förvara och ladda enheten inomhus.

■ Exponera inte enheten för temperaturer under 0°C och över 40°C.

■ Dammsug aldrig utan dammsugarpåse resp. dammbehållare, motorskydd eller utblåsfilter.

= Du kan skada enheten!

■ Dammsug aldrig med munstycke eller rör i närheten av huvudet. Risk för personskador!

■ Sätt aldrig i trasig laddsladd, ersätt med originalsladd.

■ Dra inte i sladden utan i kontakten när du drar ut ur uttaget.

■ Dra inte laddsladden över vassa kanter och se till så att den inte blir fastklämd.

■ Slå av enheten eller dra ur sladden före arbeten på dammsugaren.

■ Använd inte dammsugaren om den är trasig.

■ Slå av enheten eller dra ur sladden vid fel.

Det är bara auktoriserad serviceverkstad som får göra reparationer och byta reservdelar på dammsugaren, allt för att undvika risker i användningen.

■ I följande fall måste du genast slå av enheten och kontakta service:

- om du råkat suga upp vätska eller om vätska trängt in i enheten.

- om enheten fallit och är skadad.

■ Exponera inte dammsugaren för väder, fukt och värme.

■ Använd aldrig brännbara eller alkoholhaltiga ämnen på filtren (dammsugarpåse, motorskydds-, utblåsfilter etc).

- Dammsugaren är inte avsedd för användning på byggarbetsplatser. => Uppsugning av byggmaterial kan skada enheten.

■ Slå av enheten när du inte dammsuger.

■ Förpackningen skyddar dammsugaren mot skador vid transporten. Därför rekommenderar vi dig att spara förpackningen för kommande transporter.

Batterier

Enheten innehåller lithiumjonbatterier, av säkerhetsskäl ska bara behörig reparatör hantera dem.

Kontakta lokalt servicecenter eller auktoriserad återförsäljare för batteribyte.

Skrotning

■ Förpackning

Förpackningen skyddar dammsugaren mot skador vid transporten. Förpackningen är gjord av miljövänliga material och går att återvinna. Släng förpackningsmaterial du inte längre behöver i återvinningen.

■ Den uttjänta enheten

Enheten innehåller laddbara lithiumjonbatterier. Det är därför du ska lämna enheten hos auktoriserad service eller återförsäljare för skrotning.

fi

- Glå av apparatet när du er ferdig med å støvsuge.

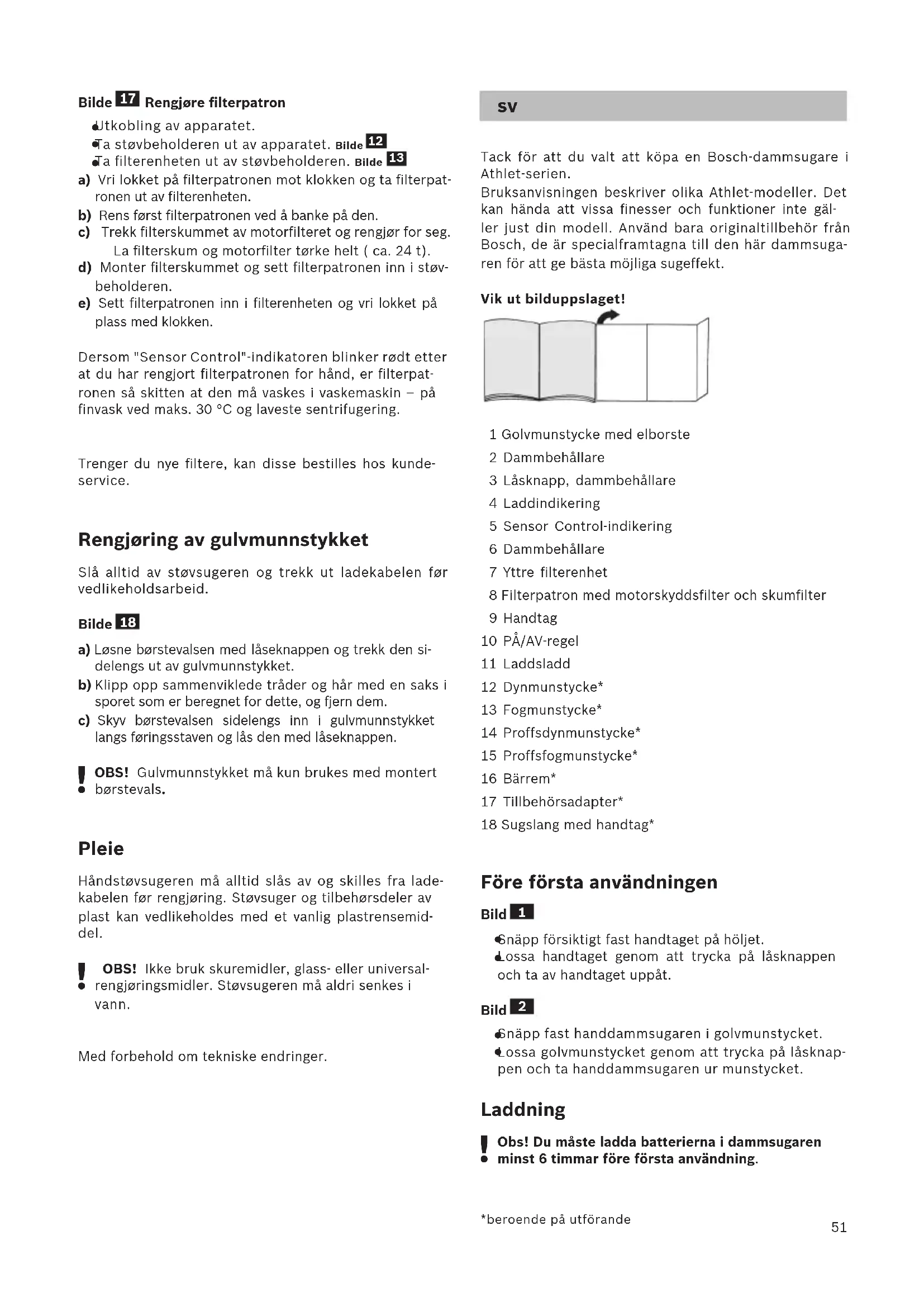

Tack för att du valt att köpa en Bosch-dammsugare i Athlet-serien.

Bruksanvisningen beskriver olika Athlet-modeller. Det kan hända att vissa finesser och funktioner inte gäller just din modell. Använd bara originaltillbehör från Bosch, de är specialframtagna till den här dammsugaren för att ge bästa möjliga sugeffekt.

Vik ut bilduppslaget!

1 Golvmunstycke med elborste
2 Dammbehållare
3 Låsknapp, dammbehållare
4 Laddindikering
5 Sensor Control-indikering
6 Dammbehållare
7 Yttre filterenhet
8 Filterpatron med motorskyddsfilter och skumfilter
9 Handtag
10 PÅ/AV-regel
11 Laddsladd
12 Dynmunstycke*
13 Fogmunstycke*
14 Proffsdynmunstycke*
15 Proffsfogmunstycke*
16 Bärrem*
17 Tillbehörsadapter*
18 Sugslang med handtag*

Före första användningen

Bild 1

• Snäpp försiktigt fast handtaget på höljet.
• Lossa handtaget genom att trycka på läsknappen och ta av handtaget uppåt.

Bild 2

Snäpp fast handdammsugaren i golvmunstycket.
- Lossa golvmunstycket genom att trycka på läsknappen och ta handdammsugaren ur munstycket.

Laddning

Obs! Du måste ladda batterierna i dammsugaren
- minst 6 timmar före första användning.

Bild 3

• adda dammsugaren vid uttaget. Du kan ställa enheten var du vill i rummet. Bild 7
  Sätt i laddsladden i uttaget baktill på enheten.
  Sätt laddsladden i uttaget.
• addindikeringen blinkar vid laddning.
  När batteriet är fulladdat lyser laddindikeringen blått och slutar blinka.
• Det är helt normalt att laddsladd och handdammsugare blir varma vid laddning.

Laddindikering

Bild 4\*

Enheten har någon av följande varianter på laddindikering:

a) Indikeringen visar aktuell batteriladdning.

När batteriet är fulladdat lyser indikeringen blått.
Behöver batteriet laddning, så blinkar indikeringen.

b) LED-indikeringen visar aktuell batteriladdning.

■ Batteriet är fulladdat

■ halvfullt

■ urladdat

Behöver batteriet laddning, så blinkar sista LED:n.

Dammsugning

Bild 5

- För PÅ/AV-regeln i pilens riktning.

Justera sugeffekten

Bild 6

Ställ in sugeffekten genom att föra PÅ/AV-regeln till det läge du vill ha:

Effektläge 1 1

Dammsugning utan elborste.

Lätt dammsugning på släta golv, ger lägre ljudnivå vid användning.

Enheten får maximal gångtid.

Effektläge 2 2

Dammsugning med normal effekt med elborste.

Normal dammsugning på alla golv och halvlång gångtid.

Effektläge 3 3

Dammsugning med maxeffekt med elborste.

Krävande dammsugning på alla ytor, särskilt mattor och med extratillbehör. Enheten får kort gångtid

Bild 7

- Du kan ställa ifrån dig dammsugaren fritt i rummet vid korta pauser. Luta dammsugaren framåt lite åt munstycket till.

Obs! Slå av enheten när du ställer undan den,
- annars kan den roterande dammsugarborsten skada golvet.

Dammsuga med extratillbehör

Bild 8\*

a) Snäpp fast tillbehörsadaptern på handdammsugaren. Lossa tillbehörsadapterna genom att trycka på läsknappen och dra av adaptern.
b) Fäst bärremmen på handtaget. Lägg enheten ned, sätt inte på adapterna resp. slangen.

Bild 9\*

Sätt på det munstycke du vill ha på sugslangen handtaget till tillbehörsadaptern:

Dynmunstycke för dammsugning av stoppade möbler, gardiner etc.
Fogmunstycke för dammsugning av fogar och hörn etc.

När du är klar

Bild 10

Slå av enheten när du dammsugit klart.

Tömma dammbehållaren

Bild 11

Töm dammbehållaren när du dammsugit klart, så får du bra slutresultat. Du måste definitivt tömma när dammet när markeringen i dammbehållaren.

Låt inte dammbehållaren bli full över markeringen, det smutsar ned filtret välidigt mycket.

Kontrollera alltid om det yttre filtret är smutsigt när du tömmer dammbehållaren, rengör enligt avsnittet "Rengöra yttre filtret" i bruksanvisningen om det behövs.

Bild 16

Obs! Enheten ska vara av när du rengör filtret.

- Dammsug aldrig utan yttre filter i filterpatronen.

Bild 12

-Öppna dammbehållaren genom att trycka på låsknappen och ta ut behållaren ur enheten.

Bild 13

Ta ut filterdelen ur dammbehållaren
Töm dammbehållaren.

Bild 14

Ta bort ev. smuts under utkastöppningen.
Sätt i filterdelen i dammbehållaren, se till så att den sitter ordentligt.
Snäpp fast dammbehållaren i enheten.

! Obs! Tar det emot när du sätter i dammbehållaren, kontrollera om filtret är komplett och att filterdel och dammbehållare sitter ordentligt.

Filterrengöring

! Obs! Enheten ska vara av när du rengör filtret.

Enheten har så kallad Sensor Control-funktion.

Funktionen övervakar hela tiden om dammsugaren går på optimalt effektläge. Indikeringen visar om filterpatronen kräver rengöring för att ge optimal effekt.

Indikeringen blir blå resp. slår av när enheten går med optimal effekt. Blinkar indikeringen rött, så måste du rengöra yttre filtret och filterpatronen.

Enheten slår automatiskt om till effektläge 1.

Bild 16 Rengöra yttre filterdelen

Rengör det yttre filtret då och då, så att dammsugaren fungerar optimalt.

• Slå av enheten när du rengör den yttre filterdelen.
  Ta ut dammbehållaren ur enheten. Bild 12
  Ta ut filterdelen ur dammbehållaren. Bild 13
  Rengör den yttre filterdelen.

a) Oftast räcker det att skaka eller knacka ur filterdelen när du tömmer dammbehållaren, så att smutsen lossnar.
b) Om det inte räcker, torka bort ytsmutsen med torr trasa.

Bild 17 Rengöra filterpatronen

Slå av enheten.
Ta ut dammbehållaren ur enheten. Bild 12
Ta ut filterdelen ur dammbehållaren. Bild 13
a) Vrid locket på filterpatronen moturs och ta ut filterpatronen ur filterdelen.
b) Knacka sedan ur filterpatronen.
c) Dra bort motorskyddets skumfilter och skölj ur separat.
Låt skum- och motorskyddsfilter torka ordentligt (ca 24 h)
d) Sätt i skumfiltret och sätt sedan filterpatronen i dammbehållaren.
e) Sätt i filterpatronen i filterdelen igen och lås locket genom att vrida medurs.

Blinkar Sensor Control-indikeringen rött efter handdiskning, så är filterpatronen så smutsig att du måste köra den i tvättmaskin på skontvätt på max. 30°C och låg centrifugering.

Du kan beställa nya filter hos service, om det behövs.

Rengöra golvmunstycket

Slå av dammsugaren resp. dra ur laddsladden när du ska rengöra den.

Bild 18

a) Lossa borstvalsen med låsknappen och dra ut i sidled ur golvmunstycket.
b) Klipp av insnodda trådar och här med sax längs skåran och ta bort.
c) Skjut på borstvalsen längs styrstaven i govlmunstycket och snäpp fast med läsknappen.

! Obs! Du får bara använda golvmunstycket med monterad borstvals.

Rengöring

Slå alltid av handdammsugaren och dra ur laddsladden före rengöring. Dammsugare och plasttillbehör går att rengöra med vanlig plastrengöring.

Använd inte skurmedel, fönsterputs eller allrent.
! Doppa aldrig dammsugaren i vatten.

Med förbehåll för tekniska ändringar.

fi

BSH Hushållsapparater AB

Landsvägen 32

169 29 Solna

Tel.: [phone] local rate

mailto:Bosch-Service-SE@

bshg.com

www.bosch-home.se

SG Singapore, 新加坡

BSH Home Appliances Pte. Ltd.

TECHPLACE I and

Mo Kio Avenue 10

Block 4012 #01-01

569628 Singapore

Tel.: [phone]

Fax: [phone]

mailto:[e-mail]

www.bosch-home.com.sg

SI Slovenija, Slovenia

BSH Hišni aparati d.o.o.

Litostrojska 48

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Denna enhet är märkt i enlighet med der europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektroniska produkter (waste electrical and electronic equipment - WEEE).

Direktivet anger ramarna för inom EU giltigt återtagande och korrekt återvinning av uttjänta enheter.

fi

I Sverige gäller av EHL antagna konsumentbestämmelser.

FI Takuuaika
