BRUKSANVISNING DBGL5432CN ELECTROLUX

1. Slå av apparatet.

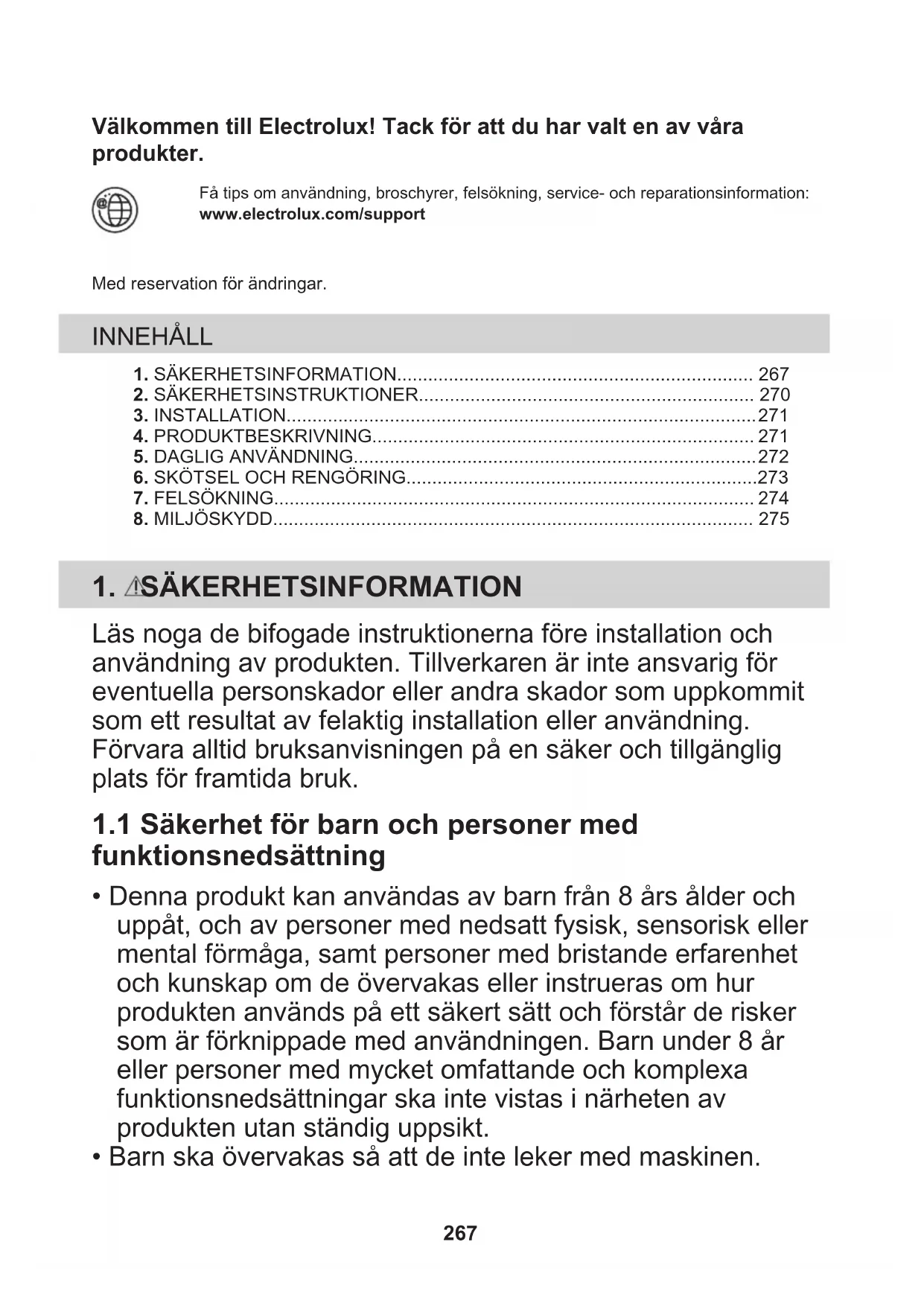

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med

funktionsnedsättning

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.

• Barn ska övervakas så att de inte leker med maskinen. 267• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.

• Håll barn och husdjur på avstånd när produkten används.

• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

• Denna produkt är avsedd för hushållsbruk över hällar, spisar och liknande matlagningsenheter.

• Denna produkt är avsedd för enskilt hushållsbruk inomhus.

• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.

• Innan du utför något underhåll ska du koppla ur produkten från nätuttaget.

• FÖRSIKTIGHET: Åtkomliga delar kan bli heta under användning med tillagningsenheter.

• Använd endast skruvarna som medföljer, och om de inte levereras med produkten, använd skruvar som rekommenderas i installationsanvisningarna. Installera produkten på en säker och lämplig plats som uppfyller installationskraven.

• VARNING! Underlåtenhet att installera skruvarna eller fästanordningen i enlighet med dessa instruktioner kan leda till elektrisk fara.

• Använd inte lim för att sätta fast produkten.

• Minsta avstånd mellan hällens yta på vilken kokkärlen står och nedre delen av produkten ska vara minst 65 cm, om inte annat anges i installationsanvisningarna för produkten eller hällen.

• Utsläpp av luft måste följa lokala föreskrifter.

• Se till att du har god ventilation i rummet där produkten är installerad, för att undvika att gaser sugs tillbaka in i rummet från produkter som använder gas eller andra bränslen, exempelvis öppna spisar. 268• Se till att ventilationsöppningarna inte är blockerade och att luften som uppsamlas av produkten inte förmedlas till en kanal som används för att avge rök och ånga från andra produkter (centralvärmesystem, termosifoner, vattenvärmare etc.).

• När produkten körs med andra produkter får det maximala vakuum som alstras i rummet inte överstiga 0,04 mbar.

• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.

• Om sladduppsättningen är skadad måste den bytas ut mot en specialsladd som finns tillgänglig hos tillverkaren eller tillverkarens auktoriserade servicecenter.

• Om produkten är ansluten direkt till strömförsörjningen måste elinstallationen vara utrustad med en isoleringsanordning som gör det möjligt att koppla från produkten från elnätet vid alla poler. Komplett urkoppling måste överensstämma med de villkor som anges i överspänningskategorin III. Sättet för frånkoppling måste införlivas i det fasta kablaget i enlighet med gällande elinstallationsnormer.

• Flambera inte under produkten.

• Använd den inte för att låta farliga eller explosiva material och ångor strömma ut.

• Rengör produkten regelbundet med en mjuk trasa för att förhindra att ytmaterialet försämras.

• Använd inte ångrengöring, vattenspray, hårda slipmedel eller skarpa metallskrapor för att rengöra ytan på produkten. Använd bara neutrala rengöringsmedel.

• Rengör fettfiltren regelbundet (minst varannan månad) och avlägsna fettavlagringar för att förhindra brandrisk.

• Använd en trasa för att rengöra insidan av produkten. 2692. SÄKERHETSINSTRUKTIONER

VARNING! Det finns risk för personskador, elstöt, brand eller skador på produkten.

• Endast en behörig person får installera den här produkten.

• Installera eller använd inte en skadad produkt.

• Följ installationsinstruktionerna som följer med produkten.

• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.

• Innan du installerar produkten ska du ta bort alla förpackningar, märkningen och skyddsfilmen.

• Installera inte avluften i ett hålrum i väggen, om inte hålrummet är konstruerat för detta ändamål.

2.2 Elektrisk anslutning

VARNING! Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.

• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.

• Om symbolen ( ) inte finns på märkplåten måste produkten jordas.

• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.

• Låt inte elektriska ledningar trassla in sig.

• Använd inte grenuttag eller förlängningssladdar.

• Anslut inte stickkontakten om vägguttaget sitter löst.

• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.

• Kontrollera att produkten är rätt installerad. Lösa och ej fackmässigt monterade kablar kan orsaka överhettning i kopplingsplinten.

• Anslut produkten till installationens slut. Kontrollera att man kan komma åt kontakten efter installationen.

VARNING! Risk för skador, brännskador eller elstötar föreligger.

• Denna produkt är endast avsedd för matlagning. Använd inte produkten för annat ändamål.

• Ändra inte produktens specifikationer.

• Använd inte produkten med våta händer eller när den har kontakt med vatten.

• Använd endast tillbehör som medföljer produkten.

• Håll flammor eller uppvärmda föremål borta från fetter och oljor under tillagning och fritering.

• Använd inte elektriska grillar som inte är täckta.

• Använd inte produkten som avlastningsyta.

• Använd inte förstoringsglas, kikare eller liknande optiska apparater för att titta direkt på produktens belysning.

• Om produkten fungerar med andra enheter får det maximala utvecklade trycket inte överstiga 4 Pa (4x10-5 bar).

• Kontakta en auktoriserad serviceverkstad för reparation av produkten. Använd endast originaldelar.

• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet. 2702.5 Avyttring VARNING! Risk för kvävning eller skador.

• Kontakta kommunen för information om hur produkten ska kasseras.

• Koppla loss produkten från eluttaget.

• Klipp av elkabeln nära produkten och kassera den.

VARNING! Se Säkerhetsavsnitten.

3.1 Installationsanvisningar

Mer information om hur produkten ska installeras finns i ett separat installationshäfte.

4. PRODUKTBESKRIVNING

4.1 Beskrivning av kontrollpanelen

Hob²Hood Indikator för funktionen att styra fläkten från spisen. Lampa Tända och släcka lamporna. Första hastighet/av Motorn växlar till första hastighetsnivån. En andra tryckning stängerav produkten. Andra hastighet Motorn växlar till andra hastighetsnivån. Tredje hastighet Motorn växlar till tredje hastighetsnivån. Maximal hastighet Motorn växlar till maximal hastighetsnivå. Filtermeddelande Påminner om att det är dags att byta eller rengöra kolfiltret och ren‐göra fettfiltret.

Se den rekommenderade hastigheten enligt tabellen nedan. Under uppvärmning av mat, vid tillagning under lock. Vid tillagning under lock på flera kokzoner eller brännare, mild stek‐ ning. Under kokning, stekning av stora mängder mat utan lock, tillagning på flera kokzoner eller brännare. Under kokning, stekning av stora mängder mat utan lock, mycket fukt. Fläkten körs på maximal hastighet. Efter 6 minuter återgår produkten till föregående inställning. Vi rekommenderar att du lämnar fläkten på i cirka 15 minuter efter tillagningen. Använda fläkten:

1. Tryck på den första hastighetsknappen

för att slå på produkten.

2. Vid behov, tryck på lysknappen för att

3. Vid behov, ändra hastigheten genom att

trycka på önskad knapp. För att stänga av produkten, tryck på den första hastighetsknappen en gång till.

5.2 Hob²Hood funktion

Det är en automatisk funktion som kopplar hällen till en köksfläkt. Både hällen och köksfläkten har en infraröd signalkommunikator. Fläktens hastighet definieras automatiskt med utgångspunkt från lägesinställningen och temperaturen för det hetaste kokkärlet på hällen. Du kan också använda fläkten från hällen manuellt. Funktionen kan aktiveras från hällens kontrollpanel. För mer information om hur man använder funktionen, se hällens användarmanual.

5.3 Filtermeddelande

Filtervarningen påminner om att det är dags att byta eller rengöra kolfiltret och rengöra fettfiltret. Filterindikatorn lyser i 30 sekunder om fettfiltret måste rengöras. Filterindikatorn blinkar i 30 sekunder om kolfiltret måste bytas eller rengöras. Se rengöring av fettfiltret i kapitlet underhåll och rengöring. Se rengöring av kolfiltret eller byte av kolfiltret i kapitlet underhåll och rengöring. Återställ larmet genom att hålla in knappen i 3 sekunder. Så här aktiverar eller avaktiverar du funktionen:

1. Aktivera funktionen genom att trycka in

i 3 sekunder. Om funktionen är aktiverad blinkar indikatorn två gånger.

2. Avaktivera funktionen genom att trycka in

i 3 sekunder. Om funktionen är avaktiverad blinkar indikatorn en gång. 2725.4 Fjärrkontroll Produkten kan styras med en fjärrkontroll. Besök din lokala leverantör för att köpa fjärrkontrollen. Anslutningen är ursprungligen aktiverad. För att ansluta eller koppla från fjärrkontrollen:

1. Stäng av produkten.

2. Tryck på i tre sekunder.

Indikatorn på kontrollpanelen blinkar två gånger om funktionen är aktiverad och en gång om den är avaktiverad.

6. SKÖTSEL OCH RENGÖRING

6.1 Anmärkningar om rengöring

Rengöringsmedel Använd inte rengöringsmedel eller borstar med slipeffekt. Torka av produktens yta med en mjuk trasa med varmt vatten och milt rengöringsmedel. Efter tillagning kan vissa delar av produkten vara varma. För att undvika fläckar måste produkten svalna och sedan torkas av med ren trasa eller pappershandduk. Rengör fläckar med ett milt rengöringsmedel. Håll fläkten ren Rengör produkten och fettfiltren en gång i månaden. Rengör insidan och fettfiltren noga från fett. Fettansamling eller andra matrester kan leda till eldsvåda. Följ instruktionerna för rengöring av tillbehören när filtermeddelandet tänds. Se Filtermed‐ delandet i kapitlet Daglig användning. Fettfilter kan diskas i diskmaskinen. Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfiltret kan missfärgas, men detta påverkar inte produktens prestanda. Kolfilter Tiden när kolfiltret är mättat varierar beroende på typ av matlagning och hur ofta du ren‐ gör fettfiltret. Det aktiva kolfiltret är inte tvättbart, kan inte regenereras och måste bytas ungefär efter 4-6 månaders drift, eller oftare vid intensiv användning.

6.2 Rengöra fettfiltret

Filter monteras med hjälp av klämmor och stift på motsatt sida. För att rengöra filtret:

1. Tryck ner handtaget på

monteringsklämman på filterpanelen under fläkten (1).

2. Luta framsidan av filtret nedåt (2) lite lätt

och dra sedan. Upprepa de första två stegen för alla filter. 2733. Rengör filtren med en svamp med rengöringsmedel utan slipmedel eller i diskmaskin. Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfiltret kan missfärgas, men detta påverkar inte produktens prestanda.

4. För att sätta tillbaka filtren, gör de två

första stegen i omvänd ordning. Upprepa stegen för alla filter om så behövs.

6.3 Byte av kolfiltret

VARNING! Kolfiltret kan inte tvättas! För att byta filtret:

1. Ta bort fettfiltren från produkten.

Se "Rengöring av fettfilter" i det här kapitlet.

2. Tryck in framkanten i spåret mot den

nedre delen av filtret. Luta framsidan av filtret lite lätt neråt.

3. Utför proceduren i omvänd ordning när du

ska installera ett nytt filter. Under alla omständigheter måste filtren bytas minst var fjärde månad.

6.4 Byte av LED-lampa

Denna maskin levereras med en LED-lampa och separat kontrolldon (LED-drivrutin). Dessa delar kan endast bytas ut av en tekniker. Vid eventuella funktionsfel hänvisas till "Service" i kapitlet "Säkerhetsanvisningar".

VARNING! Se Säkerhetsavsnitten.

7.1 Om produkten inte fungerar ...

Problem Möjlig orsak Lösning Jag kan inte sätta på produkten. Produkten är inte ansluten till ström‐ försörjningen eller den är ansluten på fel sätt. Kontrollera att produkten är korrekt ansluten till strömförsörjningen. Jag kan inte sätta på produkten. Säkringen har gått. Kontrollera om säkringen är orsaken till felet. Om säkringen går gång på gång, tala med en kvalificerad elekt‐ riker. Lampan fungerar inte. Lampan är trasig. Byt ut lampan. Se kapitlet "Under‐ håll och rengöring". Produkten absorberar inte ångorna ordentligt. Motorhastigheten är inte tillräcklig för ångorna. Ändra motorns hastighet. Indikatorn för filterlarmet är pås‐ lagen. Filterlarmet är påslaget. Fellfiltret måste rengöras eller så måste kol‐ filtret bytas eller rengöras. Se Filtermeddelandet i kapitlet "Daglig användning". 2748. MILJÖSKYDD Återvinn material med symbolen . Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret. 275Electrolux’e hoş geldiniz! Ürünümüzü seçtiğiniz için teşekkür ederiz. Kullanım önerileri, broşürler, sorun giderme bilgileri, servis ve onarım bilgileri:www.electrolux.com/supportÖnceden haber verilmeksizin değişiklik yapma hakkı saklıdır. İÇİNDEKİLER
