BRUKSANVISNING GOC 570BS CANDY

på igen. KONDENSATOR BETJENING

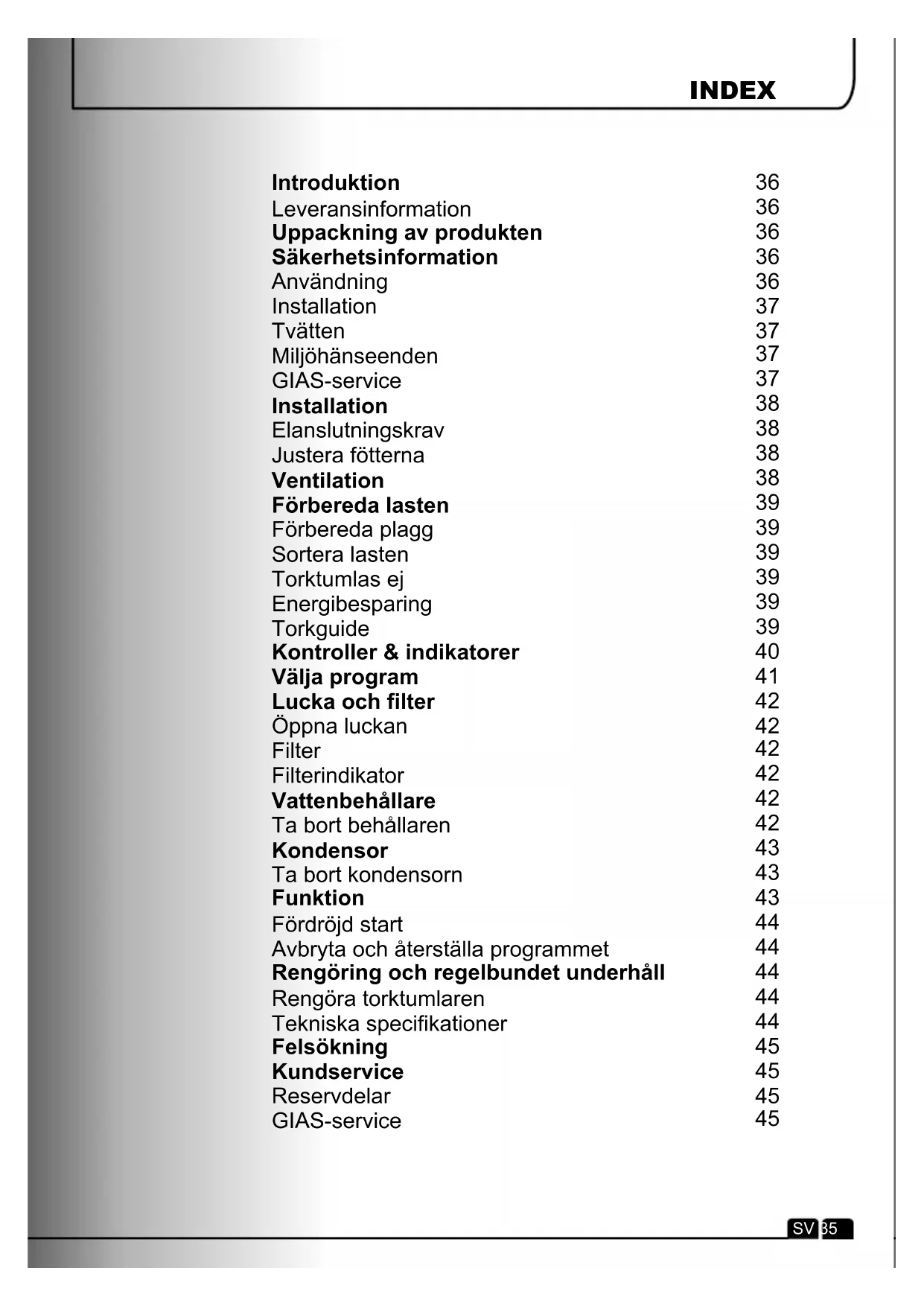

Introduktion Leveransinformation Uppackning av produkten Säkerhetsinformation Användning Installation Tvätten Miljöhänseenden GIAS-service Installation Elanslutningskrav Justera fötterna Ventilation Förbereda lasten Förbereda plagg Sortera lasten Torktumlas ej Energibesparing Torkguide Kontroller & indikatorer Välja program Lucka och filter Öppna luckan Filter Filterindikator Vattenbehållare Ta bort behållaren Kondensor Ta bort kondensorn Funktion Fördröjd start Avbryta och återställa programmet Rengöring och regelbundet underhåll Rengöra torktumlaren Tekniska specifikationer Felsökning Kundservice Reservdelar GIAS-service SV 35 INDEXINTRODUKTION Användning Kontrollera att följande föremål medföljde apparaten: ● Bruksanvisning ● Garantisedel ● Energietikett Ta u t m a s k i n e n u r förpackningen så nära dess slutliga installation- splats som möjligt.

1. Skär försiktigt runt

förpackningens botten och uppåt i ett hörn.

2. Ta bort plastpåsen och

lyft upp torktumlaren ur plastbotten. Läs och följa dessa anvisningar noggrant och hantera maskinen i enlighet med dem. Detta häfte innehåller viktiga riktlinjer för säker användning, installation, underhåll och en del användbara råd för bästa resultat när du använder maskinen. Förvara all dokumentation på en säker plats för framtida referens eller för eventuella kommande ägare . Leveransinformation

UPPACKNING AV PRODUKTEN

Kasta bort förpackningsmaterialet på ett säkert sätt. Se till att det är utom räckhåll för barn då det felaktigt använt kan vara farligt. Underlåtenhet att följa ovanstående anvisningar kan sätta apparatens säkerhet ur spel. Om du får problem med maskinen och kontaktar service och det visar sig problemet beror på felaktig användning riskerar du att debiteras för samtalet. Kontrollera att maskinen inte skadats under transporten. Om den skadats kontaktar du GIAS. Säkerhetsinformation ● Den här apparaten är inte avsedd för användning av personer (eller barn) med försämrade fysiska, sensoriska eller mentala förmågor eller som saknar erfarenhet och kunskap, förutom under övervakning eller om de fått instruktion rörande användning av apparaten av en person ansvarig för deras säkerhet. ● Barn ska övervakas så att de inte leker med apparaten. ● VARNING! Felaktig användning av en torktumlare kan orsaka brand. ● Maskinen är bara avsedd för användning i hemmet, dvs. för torkning av hushållstextilier och vanliga plagg. ● Maskinen får endast användas för avsett ändamål så som beskrivs I bruksanvisningen. Kontrollera att du förstår anvisningarna för installation och användning helt innan du börjar använda apparaten. ● Rör aldrig apparaten med våta eller fuktiga händer och fötter. ● Luta dig aldrig mot luckan när du fyller på maskinen och lyft eller flytta aldrig maskinen i luckan. ● Låt aldrig barn leka med maskinen eller dess kontroller. ● VARNING! Använd inte produkten om luddfiltret inte sitter på plats eller om det är skadat. Luddet kan antändas. ● VARNING! Där symbolen för varm yta sitter kan temperaturen under användning överstiga 60° C. ● Dra ut kontakten ur eluttaget. Dra alltid ut kontakten innan maskinen rengörs. ● Avbryt användningen av maskinen om den visar sig vara felaktig. ● Ludd får inte ansamlas på golvet runt maskinen. ● Trummans insida kan vara mycket varm. Låt alltid torktumlaren avsluta avkylningsperioden innan tvätten tas ut. SV 36Den här enheten är märkt enligt det europeiska direktivet 2002/96/EC om återvinning av elutrustning (Waste Electrical and Electronic Equipment, WEEE). Genom att lämna produkten till återvinning kan du förhindra potentiella skador för människor och miljö, som i annat fall kan uppstå genom felaktig hantering. Symbolen på produkten anger att produkten inte får behandlas som hushållsavfall. I stället bör den lämnas till ett uppsamlingsställe för återvinning av elektrisk och elektronisk utrustning. Följ de lokala förordningarna för avfall- shantering. Du kan få mer detaljerad information om hantering och återvinning av produkten hos kommunen, på återvinning- sa nl äg gningen ell er på produk te ns inköpsställe. Europeisk Direktiv 2002/96/EC ● För att garantera en fortsatt säker och effektiv funktion av denna maskin rekommenderar vi att service och reparationer endast utförs av en servicetekniker som GIAS auktoriserat. GIAS- Service Om apparaten inte fungerar på rätt sätt eller går sönder måste du genast stänga av den och koppla bort den från eluttaget. Kontakta GIAS Service och rådgör. ● Allt använt förpackningsmaterial är miljövänligt och återvinningsbart. Försök kasta bort förpackningsmaterialet på ett miljövänligt sätt. Din kommun kan ge dig mer information om tillgängliga möjligheter. ● Av säkerhetsskäl måste du när du kastar bort en gammal torktumlare koppla bort nätsladden från eluttaget, klippa av nätsladden och förstöra den tillsammans med kontakten. För att förhindra att barn råkar stänga in sig i maskinen bör du bryta av gångjärnen och förstöra lucklåset. Miljöhänseenden ● Kontrollera att produkten inte har några synliga skador föra användning. Om den är skadad bör du inte använda den. Kontakta GIAS-service. ● Använd inga adaptrar, förgreningsdosor och/eller förlängningar. ● Placera aldrig torktumlaren så att den är i kontakt med t.ex. gardiner och se till att föremål inte kan falla ner eller samlas bakom maskinen. ● Apparaten får inte installeras bakom en låsbar dörr, en skjutdörr eller en dörr som har gångjärnet på andra sidan än torktumlaren. Installation ● Torka inte otvättade föremål i torktumlaren. ● VARNING! Torktumla inte material som behandlats med kemtvättvätskor. ● VARNING! Skumgummimaterial kan, under vissa förhållanden, självantända när de hettas upp. Föremål som skumgummi (latexskum), badmössor, vattentäta textilier, artiklar med gummibaksidor och plagg eller kuddar fyllda med skumgummikuddar FÅR INTE torkas i torktumlaren. ● Se alltid tvättråden för information om lämplighet för torktumling. ● Plagg måste centrifugeras eller vridas ur noga innan de placeras i torktumlaren. Plagg som är droppvåta får INTE placeras i tumlaren. ● Cigarettändare och tändstickor får inte lämnas kvar i fickor och eldfarliga vätskor får ALDRIG användas i närheten av maskinen. ● Glasfibergardiner får INTE placeras i maskinen. Hudirritation kan uppstå om plagg förorenas med glasfibrerna. ● Föremåll som har smutsats ned med t.ex. matlagningsolja, aceton, alkohol, bensin, fotogen, fläckborttagningsmedel, terpentin, vax eller vaxborttagningsmedel, bör tvättas i varmt vatten med extra tvättmedel innan de torkas i torktumlaren. ● Mjukgöringsmedel eller liknande produkter ska användas enligt anvisningarna. Tvätten SÄKERHETSINFORMATION SV 37INSTALLATION Torktumlaren är avsedd för 230V, 50 Hz en fas. Kontrollera att elkretsen är säkrad till minst 10 A. Elektricitet kan utgöra en stor risk. Maskinen måste jordas. Eluttaget och apparatkontakten måste vara av samma typ. Använd inte förgreningsdosor och/eller förlängningssladdar. Stickproppen måste sitta tillgängligt så att den kan dras ut sedan maskinen installerats. Trådarna i huvudledningen är färgade enligt följande kod: Blå NEUTRAL Brun STRÖM Grön och gul JORD CE Apparaten uppfyller kraven för European Directive 89/336/EEC, 73/23/EEC och senare ändringar. Elanslutningskrav Om apparatens nätsladd är skadad måste den bytas ut mot en specialsladd som BARA kan erhållas som reservdel. Den måste installeras av en för ändamålet utbildad person. Om du får problem med maskinen och kontaktar service och det visar sig problemet beror på felaktig installation riskerar du att debiteras för samtalet. När maskinen är på plats bör du justera f ö t t e r n a s å a t t maskinen hamnar i våg. Justera Fötterna Tillräcklig ventilation måste tillhandahållas i det rum som torktumlaren placeras i för att förhindra att gaser från förbränningsapparater eller andra öppna eldar dras in i rummet vid användning av torktumlaren. ● Utsläppsluften får inte ledas in I samma kanal som används för evakuering av förbrän- ningsgaser från apparater som förbränner gas eller andra bränslen. ● Kontrollera regelbundet att luftflödet genom torktumlaren inte begränsats. ● Kontrollera luddfiltret efter användning och rensa det vid behov. ● Intag och utsläpp för luft måste hållas fria från hinder. För att garantera tillräcklig ventilation får utrymmet mellan maskinens botten och golvet inte täppas till. Det bör finnas ett mellanrum om minst 12 mm mellan maskinen och hindrande föremål. ● Förhindra att föremål faller ner eller samlas bakom torktumlaren eftersom de kan täppa till luftintag och luftutsläpp. ● Installera ALDRIG torktumlaren mot ett draperi. VENTILATION Koppla inte in maskinen eller slå på den förrän den har installerats korrekt. För din egen säkerhet måste torktumlaren installeras på rätt sätt. Vid eventuella tveksamheter angående installationen bör GIASservice kontaktas för rådgivning. Installera inte produkten i ett rum var det kan förekomma temperaturer under 0°C. Vid temperaturen runt 0°C eller vid frost kan produkten inte fungera korrekt, då finns det risk för att vattnet fryser i den hydrauliska cirkeln (slangar, pumpar etc.) För att produkten skall fungera korrekt skall temperaturen vara mellan +2°C and +35°C. LUFTUTSLÄPP

Innan torktumlaren används första gången: ● Läs denna instruktionsbok noga. ● Ta ut allt som packats inuti trumman. ● Torka trummans insida och luckan med en fuktig duk för att avlägsna eventuellt damm som kan ha samlats under transporten. Se till att tvätten som ska torkas är lämplig för torktumling, vilket anges av tvättmärkningen I varje plagg. Kontrollera att alla knäppen är stängda och alla fickor tomma. Vänd plaggen ut och in. Lägg plaggen löst i trumman så att de inte trasslar ihop sig. Förbereda Plagg ● Bomull Max. 7 kg ● Syntet Max. 3.5 kg Maximal Torkvikt Överfyll inte trumman. Stora föremål kan när de blöts ned överskrida den högsta tillåtna belastningen (t.ex. sovsäckar och duntäcken). Sortera Lasten Enligt Följande:

● Enligt tvättmärkning Dessa kan påträffas på kragen eller innersömmen: Kan torkas I torktumlare. Torktumlas vid hög temperatur. Torktumlas endast vid låg temperatur. Torktumlas ej.Om föremålet inte har någon tvättmärkning måste du förutsätta att det inte är lämpligt att torktumla det. ● Enligt mängd och tjocklek När lasten är större än tumlarens kapacitet sorteras plagg enligt tjocklek (man skiljer t.ex. på handdukar och tunna underkläder).● Enligt textiltypBomull/linne: Handdukar, bomullsjersey, lakan och dukar.Syntet: Blusar, skjortor, overaller osv. av polyester eller polyamid, liksom bomull/ syntetblandningar. ● Enligt torrhetsgrad Sortera i: stryktorrt, skåptorrt, etc. För känsliga artiklar trycker du på -knappen för att välja låga torktemperaturer. Ylle, siden, ömtåliga material, nylonstrumpor, ö m t å l i g a b r o d e r i e r , t y g e r m e d metalldekorationer, plagg kantade med PVC eller läder, gymnastikskor, skrymmande föremål som sovsäckar etc. Torktumlas Ej: VIKTIGT: Torktumla inte plagg som behandlats med kemtvättvätska eller gummikläder (brand- eller explosionsrisk). Under de sista 15 minuterna tumlas alltid lasten I kalluft. Placera endast plagg som vridits ur noga eller centrifugerats i torktumlaren. Ju torrare tvätt desto kortare torktid vilket sparar energi. ALLTID ● Försök torka maximal tvättvikt, vilket sparar tid och energi. ● Kontrollera att filtret är rent före varje torkomgång. ALDRIG ● Överskrid aldrig maximal vikt, det slösar med tid och energi. ● Lägg aldrig droppvåta plagg I torktumlaren, eftersom det kan skada maskinen. Energibesparing Tabellen visar ungefärlig torktid, beroende på textiltyp och plaggens fuktighet.Torkguide TYG BOMULLSYNTET HÖG 140-165min70-80min70-80min--- 50-65min50-65min40-55min30-40min LÅG LÅG

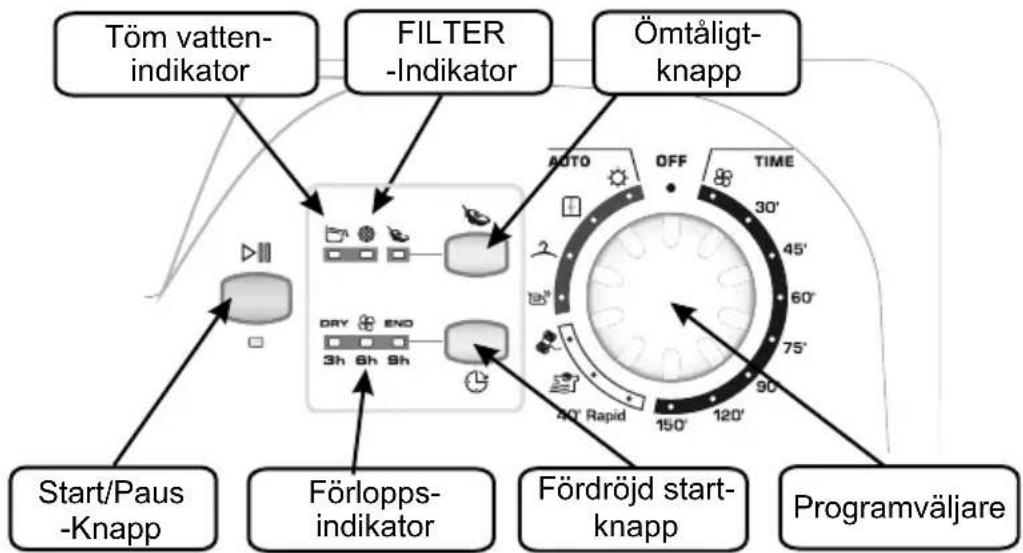

Programväljare – Välj önskat program Fördröjd start-knapp – Med den här knappen du fördröja starten av torkcykeln (mer information finns på sidan 43). Start/Paus-knapp – Tryck på den här knappen för att inleda det valda torkprogrammet. Ömtåligt-knapp – Tryck på den här knappen om du vill sänka värmenivån för känsliga föremål. När du tryckt på knappen tänds indikatorn ovanför knappen. Om du vill ändra värmeinställningen måste du först återställa programmet. Låg värme – indikatorlampan LYSER Hög värme – indikatorlampan ÄR SLÄCKT Töm vatten-indikator – Tänds när vattenbehållaren är full FILTER-indikator – Tänds när filtret behöver rengöras. Förloppsindikator DRY – När programmet väljs blinkar DRY- indikatorn och när programmets startas börjar den lysa med fast sken – Indikatorlampa som tänds när det är kort tid kvar tills programmet är färdigt I det här steget av torkcykeln går maskinen över till avsvalningsfasen Längden på avsvalningsfasen varierar mellan 10 och 15 minuter beroende på program. END – Indikatorn tänds när programmet är färdigt. Kontrollpanel Och Indikatorlampor Denna Candy Sensor Dry-maskin har många torkningsalternativ för alla förhållanden. I tabellen på nästa sida visas de olika programmen och deras funktioner. Obs: Sensorn känner inte alltid av en liten last. För små laster, separata plagg eller halvtorra textilier med låg fukthalt bör tidsinställda program användas. Ställ in programmet mellan 30 och 75 minuter beroende på lastens storlek och den torrhet som krävs, samt välj hög eller låg värme beroende på textiltyp. Om givaren inte känner av föremålet körs torktumlaren bara i 10 minuter innan den övergår till avsvalning. Om lasten är för stor eller för blöt att torktumlas, går m aski nen a utom atis kt öv er ti ll avsvalningsläge efter ca. 3 timmar.

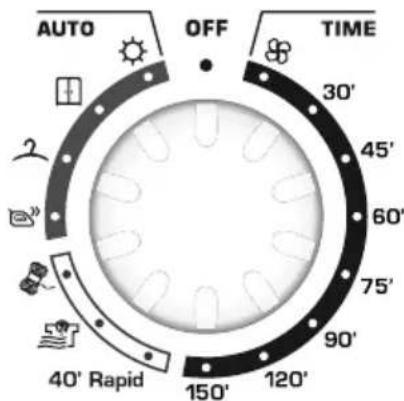

Töm vatten- indikator FILTER -Indikator Start/Paus -Knapp Förlopps- indikator Fördröjd start- knapp Programväljare Ömtåligt- knapp SV 40PROGRAM Absolut torrt Extratorrt Skåptorrt Stryktorrt Ylle 40' Rapid 150' 120' 90' 75' 60' 45' 30' Lufta Relax BESKRIVNING Välj önskad torkningsgrad.Detta sträcker sig från Kruttorrt för handdukar och badrockar, via Skåptorrt för plagg som ska förvaras utan att strykas, till programmen som lämnar tvätten något fuktig, lämpliga för strykning. En skonsamt program som tagits fram särskilt för att få ylle mjukare efter lufttorkning. Denna milda varma luftcykel varar i 12 minuter och kan även användas till att fräscha upp ylle som förvarats i en garderob. Relax-programmet har en bevarande och skrynkeldämpande effekt. Torktumlaren värmer lasten I 9 minuter följt av 3 minuters avsvalning och är särskilt bra för plagg som fått ligga ett tag innan de stryks, t.ex. i en tvättkorg. Plagg kan också ha blivit styva när de torkats utomhus på en lina eller inomhus på element. Detta program slätar ut vecken på tyget och gör strykningen enklare och snabbare. 40-minuters snabbprogrammet ger en snabb torkcykel. Detta är ett perfekt program för att få torra, fräscha och klara plagg på mindre än 40 minuter. Detta specialprogram övervakar kontinuerligt hur torra plaggen är och deras temperatur i trumman tack vare sensorn under den tid du anger och med så låg energiförbrukning som möjligt! Maskinen slutför cykeln när nivån för skåptorrt nås. Den angivna cykellängden kan variera utifrån tyg, lastens vikt och kvarvarande fukt I plaggen. Den maximala lasten är 2 kg och programmet är lämpligt för alla typer av tyger lämpliga för torktumling. 150' minuters torkning 120' minuters torkning 90' minuters torkning 75' minuters torkning 60' minuters torkning 45' minuters torkning 30' minuters torkning Tumling av tvätt i kall luft i 20 minuter

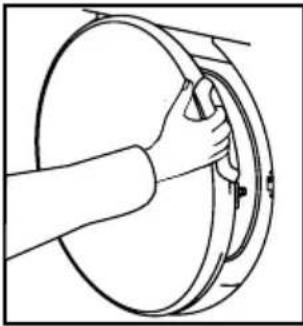

Öppna Luckan Dra i handtaget för att öppna luckan. Om du vill starta om torktumlaren stänger du luckan och trycker på . VARNING! När torktumlaren är i bruk kan trumman och luckan bli MYCKET VARMA. Stoppa aldrig en torktumlare innan torkcykeln är slut såvida inte alla plagg snabbt tas ut och sprids ut så att värmen kan skingras. Filterindikator Tänds när filtret behöver rensas. Om tvätten inte blir torr bör man kontrollera om filtret är tilltäppt.

RENGÖR ALDRIG FILTRET MED VATTEN

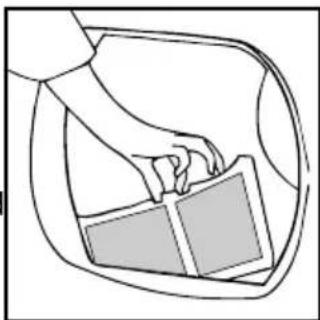

Filter VIKTIGT: Upprätthåll tumlarens effektivitet genom att kontrollera att luddfiltret är rent före varje torkomgång.

1. Dra filtret uppåt.

2. Öppna filtret så som

3. Ta försiktigt bort ludd

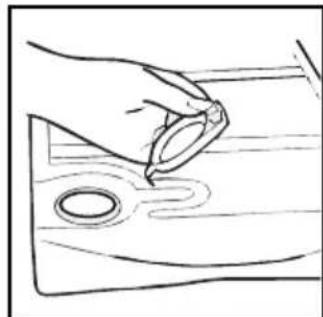

med en mjuk borste eller med fingrarna. 4.Snäpp ihop filtret igen och skjut in det på plats. VATTENBEHÅLLARE Vattnet som avlägsnas från tvätten under torkningen samlas upp i en behållare i torktumlarens underdel. När behållaren är full tänds -indikatorn på kontrollpanelen, och då MÅSTE behållaren tömmas. Vi rekommen- derar däremot att behållaren töms efter varje torkomgång. OBS: De första gångerna maskinen används samlas inte så mycket vatten I behållaren eftersom den interna behållaren fylls först. Ta Bort Behållaren 1 . D r a f ö r s i k t i g t i sparkplåtens nederdel så att den lossnar från torktumlaren. Över- delen kan då hakas av så att plåten kan tas bort helt. 2.Dra or d e ntlig t i h a n d t a g e t s å a t t vattenbehållaren glider ut ur torktumlaren. Lyft behållaren med båda händerna. När de n är full väge r behållaren ca 4 kg. 3.Öppna locket på behållarens översida och töm ut vattnet. 4.Sätt tillbaka locket och skjut in behållaren i läge. S K J U T I N D E N ORDENTLIGT. 5 . S ä t t t i l l b a k a sparkplåten genom att haka I gångjärnen längst upp och ‘snäppa’ de undre klämmorna på plats. SV 42Ta Bort Kondensorn Viktigt: Slå alltid av strömmen och dra ut kontakten ur uttaget innan kondensorn rengörs. Bevara torktumlarens effektivitet genom att regelbundet kontrollera att kondensorn är ren.

1. Ta bort sparkplåten

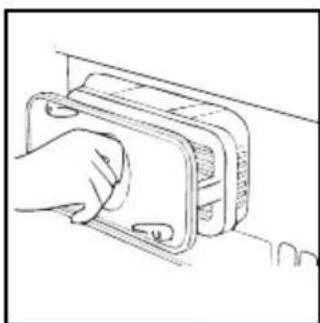

2.Vrid de två låss- pärrarna moturs och dra sedan ut konden- sorn. 3.Dra ut kondensor- enheten. 4.Avlägsna försiktigt eventuellt damm eller ludd med en duk och rengör enheten genom att hålla den under en rinnande kran och vända den så att vattnet rinner mellan plattorna och tar bort damm och ludd. 5.Sätt tillbaka konden- sorn åt rätt håll (se pilen) och tryck den på plats. Lås de två spakarna genom att vrida dem medurs. 6.Sätt tillbaka spark- plåten. KONDENSOR FUNKTION

1. Öppna luckan och lasta trumman med tvätt.

Se till att plaggen inte hindrar luckans stängning.

2. Stäng luckan försiktigt tills du hör den ‘klicka’

3. Vrid programväljaren till önskat torkprogram

4. Vid torkning av syntet-, akryl- eller ömtåliga

plagg trycker du på -knappen för att minska värmenivån. Lampan bredvid knappen tänds när maskinen körs i lågvärmeläge. Om du vill avbryta några minuter in I programmet, trycker du på knappen ,så återställs maskinen och du kan byta inställning.

5. Tryck på -knappen. Torktumlaren startas

automatiskt och DRY-indikatorn lyser med fast sken.

6. Om du öppnar luckan under programmet för

att kontrollera tvätten måste du trycka på för att återuppta torkningen när luckan har stängts.

7. När cykeln närmar sig sitt slut går maskinen

över i avsvalningsfasen och kläderna tumlas I kall luft så att lasten kyls ned. 8.När programmet är färdigt tänds END indikatorn.

9. När cykeln är klar snurrar trumman något

varv då och då för att minimera skrynkling. Detta fortsätter tills maskinen stängs av eller luckan öppnas. SV 43VIKTIGT Slå alltid av strömmen och dra ut kontakten innan maskinen rengörs. För elektriska data, se etiketten på framsidan av torktumlaren (öppna luckan). Tekniska Specifikationer Rengöra Torktumlaren Trummans kapacitet 115 liter Maximal last 7 kg Höjd 85 cm Bredd 60 cm Djup 60 cm Energiklass B ● Rengör filtret och töm vattenbehållaren efter varje torkomgång. ● Rengör kondensorn regelbundet. ● Efter varje användning bör man torka av trummans insida och lämna luckan öppen ett tag för att låta luftcirkulationen torka den. ● Torka maskinens utsida och luckan med en mjuk duk. ● Använd ALDRIG svampar eller rengörings- medel med slipverkan. ● Förhindra att luckan fastnar eller att det samlas ludd genom att rengöra insidan av luckan och tätningen med en fuktad trasa efter varje torkcykel. VARNING! Trumman, luckan och lasten kan vara mycket varma. Fördröjd Start

RENGÖRING OCH REGELBUNDET UNDERHÅLL

Med hjälp av funktionen för fördröjd start kan du fördröja torkcykelns start med 3, 6 eller 9 timmar. Den första gången funktionen väljs visas en fördröjning om 3 timmar. Om du trycker en gång till på knappen ökas fördröjningen till 6 eller 9 timmar. Om du vill starta programmet trycker du på så påbörjar apparaten torkcykeln efter denna tid. Indikatorlampan för 3, 6 eller 9 timmar blinkar som en indikation på att startfördröjningen är aktiverad. Avbryta Och Återställa Programmet Om du vill avbryta ett program håller du -knappen intryckt i 3 sekunder. DRY-lampan blinkar som en indikering på att det har återställts. FUNKTION

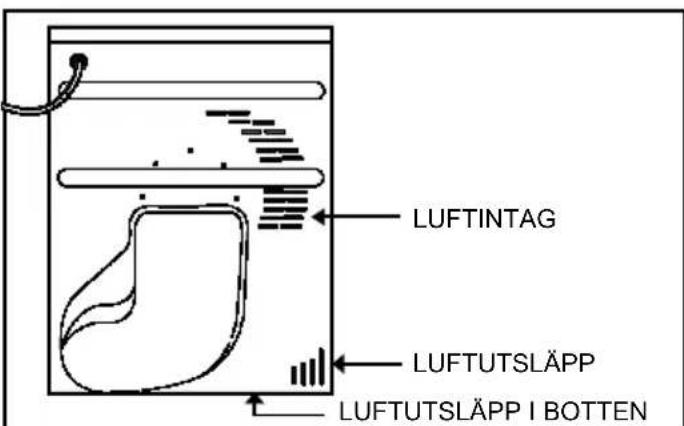

Vad Kan Vara Orsaken Till... Problem som du kan åtgärda själv Innan du ringer till GIAS Service bör du gå igenom följande checklista. Om maskinen visar sig fungera eller ha installerats eller använts på fel sätt kommer du att debiteras för samtalet. Om problemet kvarstår efter att du utfört de rekommenderade kontrollerna kan du kontakta GIAS Service, de kan ev. hjälpa dig över telefon. Torktiden är för lång/plaggen är inte tillräckligt torra… ● Har du valt rätt torktid/program? ● Var plaggen för våta? Var plaggen ordentligt urvridna eller centrifugerade? ● Behöver filtret rensas? ● Behöver kondensorn rengöras? ● Är tumlaren överlastad? ● Är luftintag, luftutsläpp och torktumlarens underdel fria från hinder? ● Har ställts in under en tidigare torkom- gång? Torktumlaren startar inte… ● Har torktumlaren kopplats till ett fungerande eluttag? Kontrollera med en annan apparat som t.ex. en bordslampa. ● Är stickproppen korrekt ansluten till eluttaget? ● Är det strömavbrott? ● Har säkringen gått? ● Är luckan helt stängd? ● Är torktumlaren påslagen, både vid eluttaget och maskinen? ● Har torktid eller program ställts in? ● Har maskinen satts på igen sedan luckan öppnats? ● Har toktumlaren slutat fungera eftersom vattentråget är fullt och behöver tömmas? Torktumlaren för oväsen… ● Stäng av torktumlaren och kontakta GIAS Service och be om råd. Indikatorn lyser… ● Behöver filtret rensas? ● Behöver kondensorn rengöras? Indikatorn lyser… ● Behöver vattenbehållaren tömmas? KUNDSERVICE Reservdelar GIAS - Service Kvarstår problemen med torktumlaren efter de rekommenderade kontrollerna bör du kontakta GIAS-service. De kan hjälpa dig per telefon eller boka in ett besök av en tekniker enligt bestämmelser i garantin. En avgift kan emellertid tas ut om något av följande gäller din maskin: ● Befinns vara funktionsduglig. ● Inte har installerats i enlighet med instruk- tionerna. ● Har använts på ett oriktigt sätt. Använd alltid originalreservdelar som kan beställas direkt från GIAS Service. För service och reparation, kontakta din lokale GIAS Service-tekniker. Tillverkaren avskriver sig allt ansvar för tryckfel I detta häfte. Tillverkaren förbehåller sig även rätten att göra nödvändiga ändringar av sina produkter utan att deras huvudsakliga egenskaper förändras. SV 4547
