BRUKSANVISNING KS 9871 SEVERIN

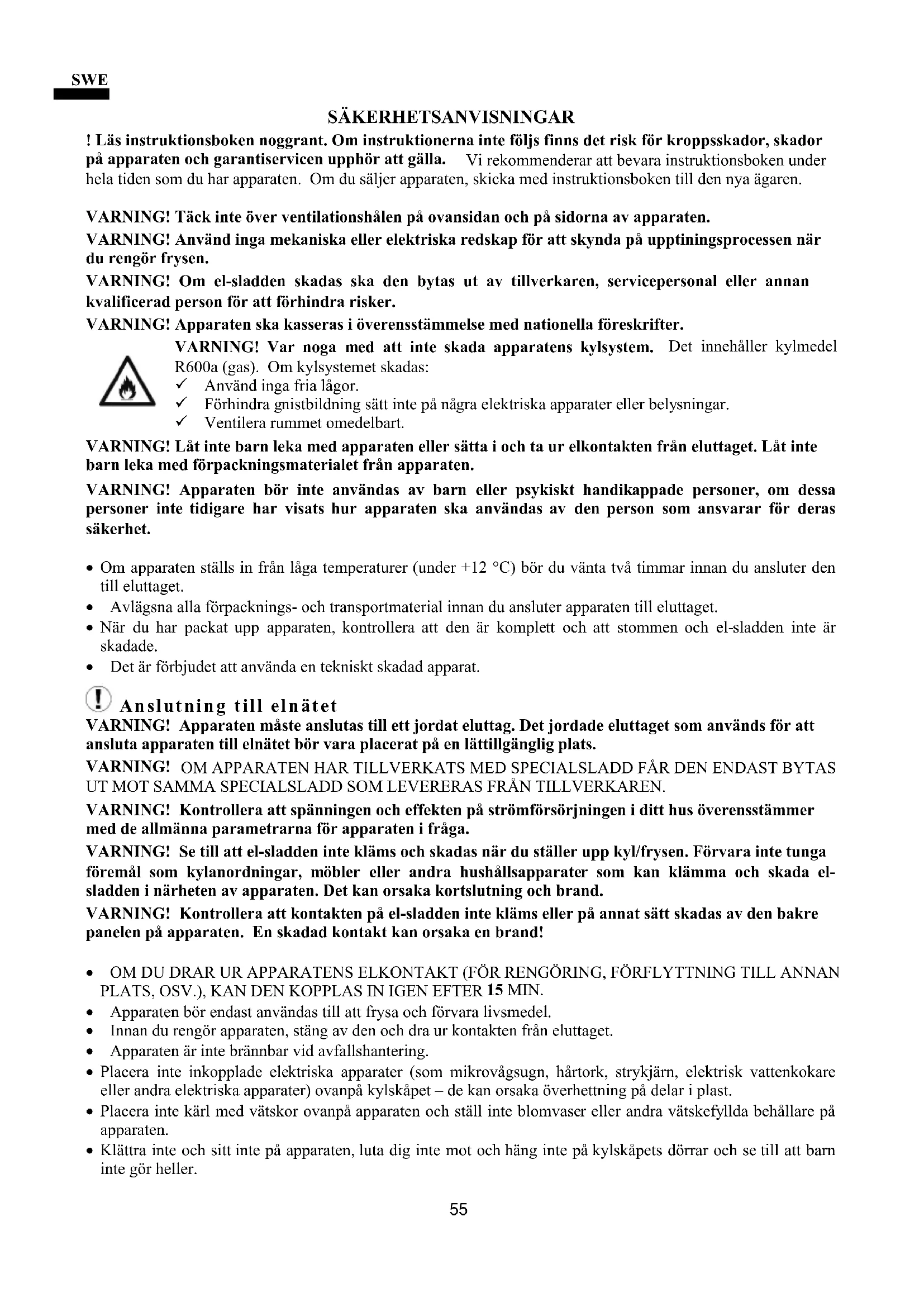

54SÄKERHETSANVISNINGAR ! Läs instruktionsboken noggrant. Om instruktionerna inte följs finns det risk för kroppsskador, skador på apparaten och garantiservicen upphör att gälla. Vi rekommenderar att bevara instruktionsboken under hela tiden som du har apparaten. Om du säljer apparaten, skicka med instruktionsboken till den nya ägaren. VARNING! Täck inte över ventilationshålen på ovansidan och på sidorna av apparaten. VARNING! Använd inga mekaniska eller elektriska redskap för att skynda på upptiningsprocessen när du rengör frysen. VARNING! Om el-sladden skadas ska den bytas ut av tillverkaren, servicepersonal eller annan kvalificerad person för att förhindra risker. VARNING! Apparaten ska kasseras i överensstämmelse med nationella föreskrifter. VARNING! Var noga med att inte skada apparatens kylsystem. Det innehåller kylmedel R600a (gas). Om kylsystemet skadas: Använd inga fria lågor. Förhindra gnistbildning sätt inte på några elektriska apparater eller belysningar. Ventilera rummet omedelbart. VARNING! Låt inte barn leka med apparaten eller sätta i och ta ur elkontakten från eluttaget. Låt inte barn leka med förpackningsmaterialet från apparaten. VARNING! Apparaten bör inte användas av barn eller psykiskt handikappade personer, om dessa personer inte tidigare har visats hur apparaten ska användas av den person som ansvarar för deras säkerhet. Om apparaten ställs in från låga temperaturer (under +12 °C) bör du vänta två timmar innan du ansluter den till eluttaget. Avlägsna alla förpacknings- och transportmaterial innan du ansluter apparaten till eluttaget. När du har packat upp apparaten, kontrollera att den är komplett och att stommen och el-sladden inte är skadade. Det är förbjudet att använda en tekniskt skadad apparat. Anslutning till elnätet VARNING! Apparaten måste anslutas till ett jordat eluttag. Det jordade eluttaget som används för att ansluta apparaten till elnätet bör vara placerat på en lättillgänglig plats. VARNING! OM APPARATEN HAR TILLVERKATS MED SPECIALSLADD FÅR DEN ENDAST BYTAS UT MOT SAMMA SPECIALSLADD SOM LEVERERAS FRÅN TILLVERKAREN. VARNING! Kontrollera att spänningen och effekten på strömförsörjningen i ditt hus överensstämmer med de allmänna parametrarna för apparaten i fråga. VARNING! Se till att el-sladden inte kläms och skadas när du ställer upp kyl/frysen. Förvara inte tunga föremål som kylanordningar, möbler eller andra hushållsapparater som kan klämma och skada el- sladden i närheten av apparaten. Det kan orsaka kortslutning och brand. VARNING! Kontrollera att kontakten på el-sladden inte kläms eller på annat sätt skadas av den bakre panelen på apparaten. En skadad kontakt kan orsaka en brand! OM DU DRAR UR APPARATENS ELKONTAKT (FÖR RENGÖRING, FÖRFLYTTNING TILL ANNAN PLATS, OSV.), KAN DEN KOPPLAS IN IGEN EFTER 15 MIN. Apparaten bör endast användas till att frysa och förvara livsmedel. Innan du rengör apparaten, stäng av den och dra ur kontakten från eluttaget. Apparaten är inte brännbar vid avfallshantering. Placera inte inkopplade elektriska apparater (som mikrovågsugn, hårtork, strykjärn, elektrisk vattenkokare eller andra elektriska apparater) ovanpå kylskåpet – de kan orsaka överhettning på delar i plast. Placera inte kärl med vätskor ovanpå apparaten och ställ inte blomvaser eller andra vätskefyllda behållare på apparaten. Klättra inte och sitt inte på apparaten, luta dig inte mot och häng inte på kylskåpets dörrar och se till att barn inte gör heller. SWE 55 ! OM APPARATEN INTE FUNGERAR OCH DET INTE GÅR ATT REPARERA DEN MED DE REKOMMENDATIONER SOM GES, DRA UR KONTAKTEN, ÖPPNA DÖRRARNA OCH KONTAKTA EN SERVICEEXPERT. ENDAST EN SERVICEREPRESENTANT KAN ÅTGÄRDA ALLA TEKNISKA FEL OCH KONSTRUKTIONSFEL. Miljöskyddsinformation Den här symbolen anger att apparaten inte kan kasseras tillsammans med övrigt hushållsavfall när den inte längre ska användas. Den ska upphämtas och avfallssorteras separat, dvs. i specialkontainer markerade med den här symbolen på avfallscentraler för den här sortens avfall. Ytterligare information om var du säkert kan lämna in den kasserade apparaten kan fås från lokala myndigheter, affären där du köpte din apparat eller från tillverkarens representanter. Om du bestämmer dig för att skrota apparaten, se till att göra det omöjligt att använda den för att förhindra olyckor. Dra ur elkontakten från eluttaget och klipp sedan av sladden. Tag bort beslagen. Bryt av dörrspärren om det finns en. VARNING! Montera inte isär apparaten själv. Lämna in den till en återvinningscentral. Allmän information Den här apparaten är en tvådelad kombinerad kylskåp-frys. Kylskåpet är avsett till att förvara färska livsmedelsprodukter; frysen är avsedd till att frysa in och långtidsförvara livsmedelsprodukter. ! APPARATEN UPPFYLLER EKOLOGISKA KRAV OCH INNEHÅLLER INGA MATERIAL SOM SKADAR OZONLAGRET: kylmedlet som används är R600a, skummedlet i apparatens isolering är cyklopetan C

ÄR +16 TILL +38 GRADER CELSIUS (apparat av klimatklass ST) OCH RELATIV LUFTFUKTIGHET INTE ÖVERSTIGER 70 %. OBS. Tillverkaren reserverar sig rätten att i framtiden ändra tekniska parametrar och specifikationer. Modell KS 9865/66

67/68 KS 9870 / 71 KS 9872/73/74 Total bruttovolym, L 224 296 Nettovolym kylskåp, L 173 191 Nettovolym frys, L 54 88 Temperatur i kylskåpet, °C från 0 till +8 Temperatur i frysenheten, °C -18 och lägre Dimensioner (HxBxD), cm 150x60x65 150x60x62 176x60x62 175x60x65 Energiklass enligt Direktiv 94/2 EС A++ A+ A+ A++ Energiförbrukning, kWh/24 h 0,45 0,59 0,67 0,52 Klimatklass ST N ST Fryskapacitet, kg/24 h 6 7,5 12 8 Stigningstid temperatur i frys från lagringstemperatur till -9 ºC efter strömavbrott, h

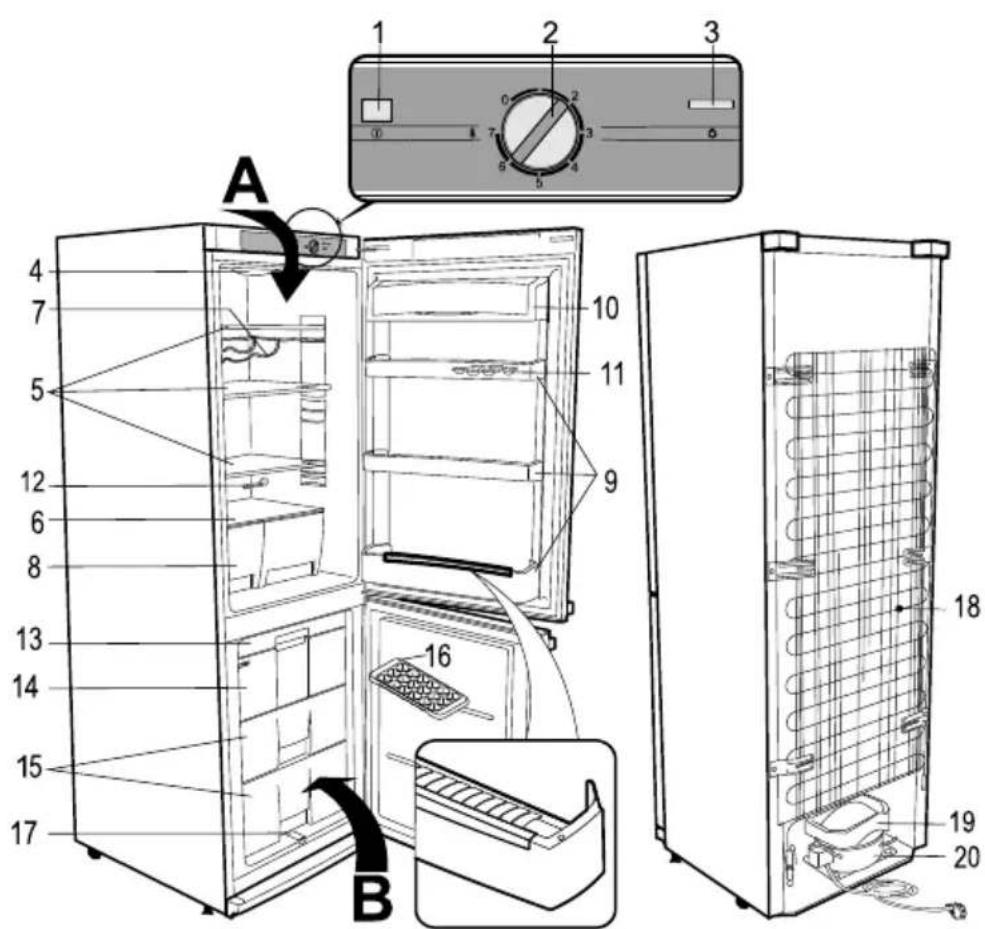

KS 9897/98/99/ SWE 56Beskrivning av kyl/frysen, huvuddelar (fig. 1) VARNING! UTRUSTNINGEN I APPARATEN SOM ANGES HÄR NEDAN KAN AVVIKA I ANTAL OCH DESIGN FRÅN UTRUSTNINGEN I DEN APPARAT DU KÖPT. Den här beskrivningen avser hela gruppen med tvådelade kombinerade kylskåp-frysar. A – kylskåp B – frysenhet

Elektricitet (grön lampa)

Rensare till avrinningskanal (röd färg)

Fack för snabbfrysning

Hyllor med justerbar höjd

Behållare för iskuber

Frukt- och grönsakslådor

Fack för smör och ost

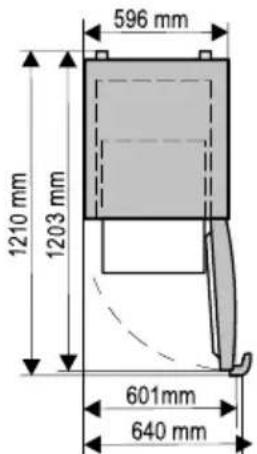

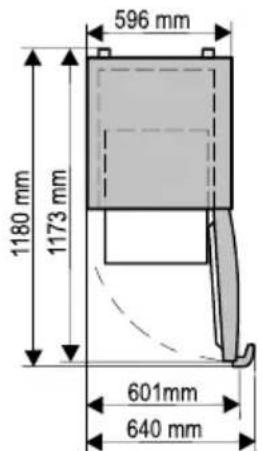

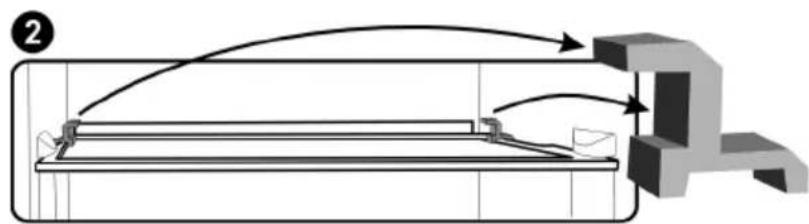

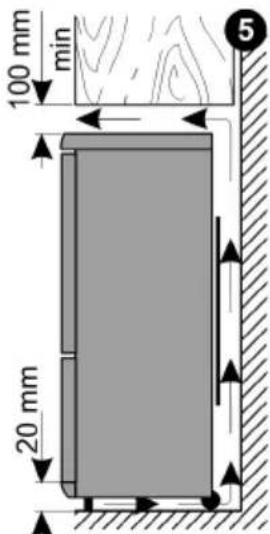

Droppskål avrinningsvatten Förberedelser för användning ! Vi rekommenderar att två personer utför förberedelserna för att använda kyl/frysen. Avlägsna förpackningen. Lyft upp apparaten från polystyrenplattan under. Dra bort tejpbitarna. Det går lätt att placera kyl/frysen på avsedd plats om du lyfter upp den främre delen något och lutar apparaten bakåt så den kan rulla på hjulen. Avlägsna alla rödfärgade delar på hyllorna ( fig. 2). Dra bort de röda tejpbitarna på dörrfacken – de behövs bara för transporten av apparaten. SWE 57OBS. När du öppnar dörren till frysenheten kommer en liten röd förpackningsdetalj att falla ut – DEN ÄR ENDAST TILL FÖR TRANSPORTSYFTEN. Kassera förpackningsmaterialet på lämplig sätt. Tag två stöd från påsen (fig. 3) och sätt in dem i skenorna längst upp på baksidan av kyl/frysen. Uppställning Placera apparaten i ett torrt, välventilerat rum. VARNING! Apparaten bör inte användas i ouppvärmda rum eller verandor. Placera apparaten på avstånd från värmekällor som köksspisar/ugnar, element eller direkt solljus. VARNING! Apparaten får inte komma i kontakt med värmeledningar, gas- eller vattenrör, eller andra elektriska utrustningar. Täck inte över ventilationshålen på ovansidan av apparaten – det måste finnas god luftcirkulation kring apparaten. Det bör finnas ett utrymme på minst 10 cm mellan apparatens ovansida och eventuella möbler som finns ovanför den ( fig. 5). Om detta krav inte uppfylls förbrukar apparaten mer elektrisk energi och kompressorn i den kan överhettas. ◄ Om kyl/frysen placeras i ett hörn bör du lämna ett utrymme på minst 1 cm mellan apparatens ytterväggar och väggen så att det går att öppna dörren till frysenheten tillräckligt mycket för att dra ut fryslådorna. Apparaten måste stå på ett jämnt underlag och får inte vidröra väggen. Justera vid behov kyl/frysens höjd med hjälp av justeringsfötterna: vrid medurs för att höja den främre delen på apparaten, eller vrid motors för att sänka den. Om kyl/frysen lutas lätt bakåt kommer dörrarna att stängas av sig själva. Byta ut glödlampan i innerbelysningen Gör på följande sätt och i den ordning som anges här nedan för att byta ut glödlampan i innerbelysningen:

Dra ur kontakten till apparaten från eluttaget.

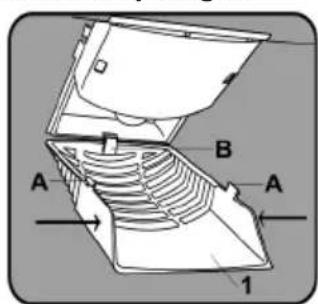

2. Tryck på sidorna av kåpan till lampan 1 för att lossa spärrarna på kåpan A och

dra nedåt. Tag bort kåpan. Byt ut glödlampan mot en likvärdig 15 W glödlampa med lamphållare E14.

3. Sätt tillbaka fästkroken till kåpan

B på sin plats när du har bytt ut glödlampan och tryck uppåt tills den fästs på plats.

4. Koppla in apparaten till elnätet igen.

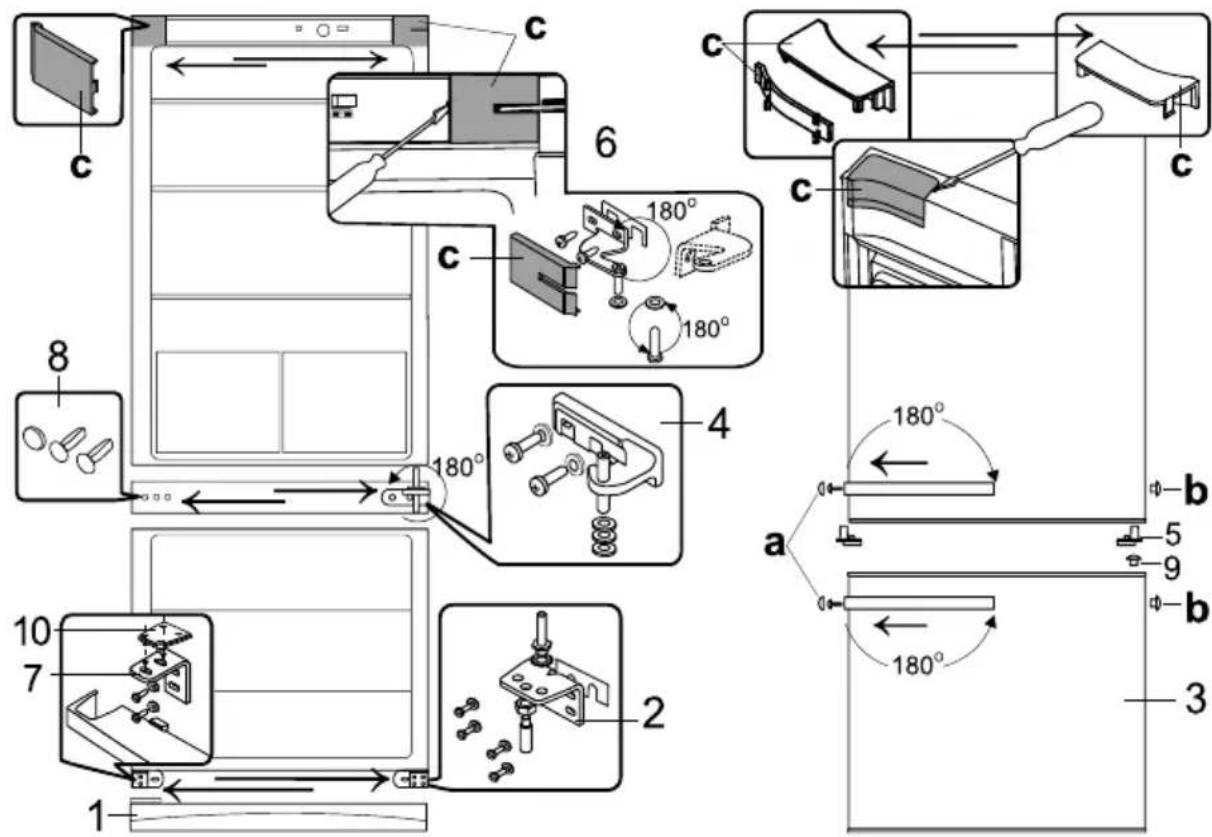

SWE 58Ändra öppningsriktningen på dörrarna Vi rekommenderar att två personer utför ändringen av öppningsriktningen på dörrarna. Du kommer att behöva två skruvnycklar nr. 8 och nr. 10 samt en krysskruvmejsel. ! DU FÅR INTE lägga ner kylskåpet horisontalt när du ska ändra öppningsriktningen på dörrarna. Utför nedanstående åtgärder i den ordning de anges: VARNING! Stäng av apparaten och dra ur kontakten från eluttaget.

1. Avlägsna skydden c på kylskåpets stomme och på insidan av dörren. Tag även bort det övre

fästet 6 och muttern och mellanläggsbrickorna under fästet.

2. Lyft av dörren till kylskåpet. Tag bort pluggen

5 längst ner på den. På andra sidan av dörren: sätt i pluggen som är avsedd för dörrar som öppnas till vänster (du hittar den i paketet).

3. Avlägsna mittenfästet

4 och mellanläggsbrickorna på axeln samt plastbrickan.

4. Lyft av dörren till frysenheten

3. Tag bort det nedre skyddet 1.

5. Avlägsna det nedre fästet

2 och mellanläggsbrickorna på axeln samt plastbrickan. Skruva bort axeln med mellanläggsbrickorna och skruva fast den i öppningen som finns på andra sidan.

6. Avlägsna det nedre fästet

7 och sätt i det andra nedre fästet 2 på dess plats tillsammans med mellanläggsbrickorna på axeln och plastbrickan. Sätt fast det här fästet 7 på platsen för det andra fästet 2. Avlägsna skydden 8 på skiljeväggen mellan kylskåpet och frysenheten och placera dem i öppningarna på andra sidan.

9 på dörrarna till kylskåpet och frysenheten och placera dem i öppningarna på andra sidan. Häng dörren till frysenheten på fästets axel

4 180° tillsammans med mellanläggsbrickorna på axeln och plastbrickan, och flytta över mellanläggsbrickorna till axeln på andra sidan av fästet. När du har satt på fästet på dörren till frysenheten, fäst det i rätt läge på andra sidan av kylskåpet.Häng dörren till kylskåpet på fästets axel

6 180° tillsammans med mellanläggsbrickorna på axeln och plastbrickan. Tag bort axeln och mellanläggen och sätt på dem igen på andra sidan av fästet. När du har satt på fästet 6 på dörren till kylskåpet, fäst det i rätt läge i de översta öppningarna på andra sidan av kylskåpet. Använd locken c för att täcka fästet och mellanrummet.

10. Avlägsna regelskydden

a och pluggarna b. Skruva bort skruvarna som håller handtagen på plats. Flytta handtagen till andra sidan och skruva fast dem på rätt plats. Sätt i pluggarna i övriga öppningar på dörren och sätt i skruvlocken på plats.

10 på fästet 7, håll det på plats och sätt fast det nedre skyddet 1.

SWE 59Reglera temperaturen Temperaturen i kylskåpet kan regleras med termostatratten 2 (fig. 1), vrid den i önskad riktning. Siffrorna bredvid termostatratten visar temperaturen. Temperaturen regleras på den sjusiffriga skalan. 0 = Kompressorn är avstängd. VARNING! Elströmmen är inte frånkopplad.

= högsta temperatur (lägsta kylning) 7 = lägsta temperatur (högsta kylning) Om livsmedelsprodukterna i kylskåpet är för kalla, ställ termostaten på 1, 2 eller 3. Om livsmedelsprodukterna i kylskåpet inte kyls tillräckligt, ställ termostaten på 4, 5 eller 6. ! Ställ in önskad temperatur i förhållande till dina egna behov. ! TEMPERATUREN I KYLSKÅPET KAN VARIERA BEROENDE PÅ TEMPERATUREN I OMGIVNINGEN, MÄNGDEN MATVAROR OCH HUR OFTA KYLSKÅPSDÖRREN ÖPPNAS OCH STÄNGS. Vi rekommenderar därför: att placera kyl/frysen på avstånd från värmekällor, att inte ställa in någon mat i kylskåpet med högre temperatur än rumstemperatur, att inte lämna kylskåpsdörren öppen, att kylskåpsdörren inte ska hållas öppen längre tid än nödvändigt för att ta ut eller lägga in matvaror. ! OM RUMMET ÄR SVALT KYLER KYLSKÅPET MINDRE. DÄRFÖR KAN TEMPERATUREN I KYLSKÅPET HÖJAS. Använd termostatratten för att ställa in en lägre temperatur. Förvaring av livsmedel i kylskåpet Kylskåpet är avsett för kortvarig förvaring av färska livsmedel. Ställ inte in varm mat i kylskåpet – den måste kylas ner till rumstemperatur. Var noga med att observera de utgångsdatum som tillverkaren har angett på produktens förpackning. Avfrostning av kylskåpet Kylskåpet avfrostas automatiskt. Isdroppar som bildas på den bakre väggen i kylskåpet tinar när kompressorn inte är i funktion och avfrostningsvattnet rinner ner i avrinningskanalen till skålen ovanför kompressorn 19 (Fig.

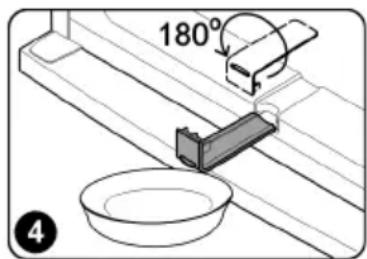

) där det avdunstar. Frysa in livsmedel i frysen Snabbfrysningsdelen i frysen är markerad med symbolen Färska livsmedel som förberetts för djupfrysning bör placeras i ett eller två lager i snabbfrysningsdelen. Ställ termostaten på

7. Efter 24 timmar kan du flytta de djupfrysta livsmedlen från snabbfrysningsdelen till

förvaringslådan (-orna) ( Fig. 1). Ställ tillbaka termostaten i det föregående läget när produkterna har frysts in. FRYS INTE IN MER MAT ÄN DEN ANGIVNA MAXIMALA MÄNGDEN FÖR MODELLER: KS 9865 / 66 / 67 / 68 är den 7,5 kg per 24 timmar. KS 9870 / 71 är den 12 kg per 24 timmar. KS 9872 / 73 / 74 är den 8 kg per 24 timmar.. Lämna ett utrymme på minst 3 cm mellan matvarorna som du fryser in och den övre skiljeväggen. Placera inte oinpackade livsmedel i frysen. Färsk mat som ska djupfrysas bör inte läggas i kontakt med redan djupfrysta matvaror. Frys inte in matvaror som är varmare än rumstemperatur. Frys inte in flytande livsmedel i glasbehållare eller flaskor. Var noga med att observera utgångsdatumen för den djupfrysta maten som tillverkaren har angett på produktens förpackning. VI REKOMMENDERAR ATT INTE FÖRVARA DJUPFRYST FISK OCH KORV MER ÄN 6 MÅNADER I FRYSEN; OST, FÅGEL, FLÄSKKÖTT, LAMM – INTE MER ÄN 8 MÅNADER; NÖTKÖTT, FRUKT OCH GRÖNSAKER – INTE MER ÄN 12 MÅNADER. KS 9897 /98 / 99 / 9770 är den 6 kg per 24 timmar. SWE 60Avfrostning av frysen Frysen bör avfrostas minst två gånger om året eller när det bildas ett islager som är tjockare än 5 mm i frysen. Utför nedanstående åtgärder i den ordning de anges: VARNING! Stäng av apparaten och dra ur kontakten från eluttaget. Tag ut matvarorna från frysen. De djupfrysta matvarorna värms inte upp för mycket medan du tinar av frysen om du täcker över dem med en tjock duk och förvarar dem på en sval plats. Dra ut smältvattenskanalen, vrid den 180° och häng upp den . Placera ett kärl under smältvattenskanalen. Placera en skål under avrinningskanalerna. Lämna dörren till frysen öppen. När isen har smält, rengör och torka torrt på ytorna och inredningen i frysen. Avlägsna smältvattenkanalen, vrid den 180° igen och stoppa tillbaka den på sin ursprungliga plats. Stäng dörren till frysen. Sätt i elkontakten och sätt på apparaten. Göra iskuber Iskuberna görs i en iskubsform 16 (Fig. 1). Fyll upp alla utrymmen i iskubsformen till ¾ med dricksvatten. Placera iskubsformen i snabbfrysningsdelen. När du vill ta ur iskuberna ur iskubsformen, låt den stå 5 min. i rumstemperatur och skaka sedan ur kuberna i den speciella isskålen. Rengöring och skötsel ! RENGÖR APPARATEN REGELBUNDET. ! Kom ihåg att koppla från strömförsörjningen till apparaten genom att dra ur kontakten från eluttaget innan du avfrostar frysen och rengör baksidan av apparaten. Skydda apparatens inre ytor och plastdelar från fett, syror och såser. Om du råkar spilla – rengör omedelbart med varmt tvålvatten eller diskmedel. Torka torrt. Rengör apparatens inre ytor med varmt tvålvatten. Du kan även använda diskmedel. Torka inre och yttre ytor torra. Rengör de hermetiska tätningarna på dörrarna regelbundet. Torka torrt. Rengör lådor och annan utrustning regelbundet. VARNING! RENGÖR AVRINNINGSKANALEN REGELBUNDET MED DEN SPECIELLA RENSAREN 12 FÖR DET ÄNDAMÅLET (Fig. 1). Avlägsna damm från baksidan av apparaten och kompressorn minst en gång om året. Använd en mjuk borste, elektrostatisk trasa eller dammsugare för att göra rent. ANVÄND INTE rengöringsmedel med slipverkan, syra, tvättsprit eller bensen för att rengöra de inre och yttre ytorna på apparaten. ANVÄND INTE rengöringstrasor eller svampar med grova ytor avsedda för skrubbning. Praktiska tips och anvisningar Förvara inte bananer i kylskåpet – bananer är känsliga för kyla. Förvara inte lagad mat och färdigmat (“värm och ät”) i samma behållare. Förvara alla livsmedel med stark lukt (t.ex. färsk fisk, gåsleverpaté och ost) i en lufttät behållare i kylskåpet. Djupfrysta matvaror bör tinas i kylskåpet. Mat som tinar långsamt bevarar smakegenskaperna bättre och sprider kyla som hjälper till att hålla inställd temperatur i kylskåpet. Förtär inte is gjord i frysenheten direkt. Det går snabbare att frysa in produkter om de delas upp och förpackas i små portioner. LÄMNA DÖRRARNA PÅ KYLSKÅPET/FRYSEN ÖPPNA OM APPARATEN SKA STÅ AVSTÄNGD UNDER EN LÄNGRE TID. Anmärkningar om apparatens driftsljud När apparaten är i funktion och genomgår frysningscykeln uppstår olika ljud. Detta är normalt och inte något tecken på funktionsfel. När kylmedlet cirkulerar i kylsystemet kan det uppstå surrande, porlande eller rasslande ljud. Högre bubblande eller klickande ljud kan höras en kort stund när kylskåpets kompressor kopplas in SWE 61Driftsproblems och lösningar (felsökning) Vad gör jag om … Apparaten är inkopplad till elnätet men inte fungerar och kontrollampan för strömförsörjning inte är tänd. Kontrollera att det elektriska systemet i ditt hus fungerar korrekt. Kontrollera att kontakten är rätt insatt i eluttaget. Ljudet har blivit högre. Kontrollera att apparaten står stabilt, på ett jämnt underlag. Justera stödfötterna på framsidan för att nivellera den. Kontrollera att apparaten inte står emot några möbler och att inga delar av kylsystemet på baksidan av apparaten står i kontakt med väggen. Flytta apparaten från eventuella möbler eller från väggen. Kontrollera att det ökade ljudet inte orsakas av flaskor, burkar eller skålar som stöter emot varandra inuti kylskåpet. Det finns vatten på botten av kylskåpet. Kontrollera att avrinningskanalen inte är tilltäppt. Rengör avrinningskanalen med avsedd rensare. Det finns vatten på de härdade glashyllorna. Matvaror eller skålar står emot den bakre väggen inne i kylskåpet. Ställ inte matvaror eller skålar i kontakt med den bakre väggen. Det finns vatten under apparaten. Droppskålen till avfrostningsvattnet har glidit av från kompressorn. Placera skålen ovanpå kompressorn. Gummitätningen dras ut när man öppnar dörren på kylskåpet/frysen. Tätningen har blivit nedsmord med kladdig mat (fett, sirap). Rengör gummitätningen och dess skåra med varmt vatten och tvål eller diskmedel och torka torrt. Sätt tillbaka gummitätningen på rätt plats. Hög temperatur i kylskåpet/frysen, korta uppehåll i kompressorns drift. Kontrollera om kylskåpets/frysens dörr stängs ordentligt, om dörren har hållits öppen längre än nödvändigt för att ta ut eller sätta in matvaror, eller om en stor mängd varm mat har placerats i kylskåpet. Det finns kondens på den övre delen av kylskåpet/frysen. Relativ luftfuktighet i omgivningen är högre än 70 %. Ventilera rummet där kylskåpet/frysen står och avlägsna om möjligt orsaken till luftfuktigheten. Garantiservice ! OM KYLSKÅPET/FRYSEN INTE FUNGERAR KORREKT, KONTROLLERA OM DU KAN ÅTGÄRDA ORSAKEN TILL FUNKTIONSFELET SJÄLV. Om du inte kan lösa problemet själv, kontakta närmaste servicefirma för kylskåp per telefon eller skriftligen. När du kontaktar dem, ange kylskåpets modell (article). Den här uppgiften hittar du på produktetiketten som är fastklistrad på den vänstra väggen i kylskåpet, i närheten av frukt- och grönsakslådorna. Transport ! TILLVERKAREN ANSVARAR INTE FÖR SKADOR PÅ APPARATEN SOM ORSAKATS AV ATT INSTRUKTIONERNA FÖR TRANSPORT INTE HAR RESPEKTERATS. Apparaten bör endast transporteras i upprättstående läge. Apparaten ska skyddas mot atmosfäriska förhållanden (regn, snö, fukt) under transporten. Apparaten ska fästas säkert på plats under transporten för att förhindra att den glider eller stöter emot i transportfordonet. Om apparaten inte har transporterats vertikalt måste du vänta i minst 4 timmar innan du ansluter den till elnätet. Om du inte väntar denna tid kan kompressorn i apparaten skadas. SWE 62N07NDRFSD
