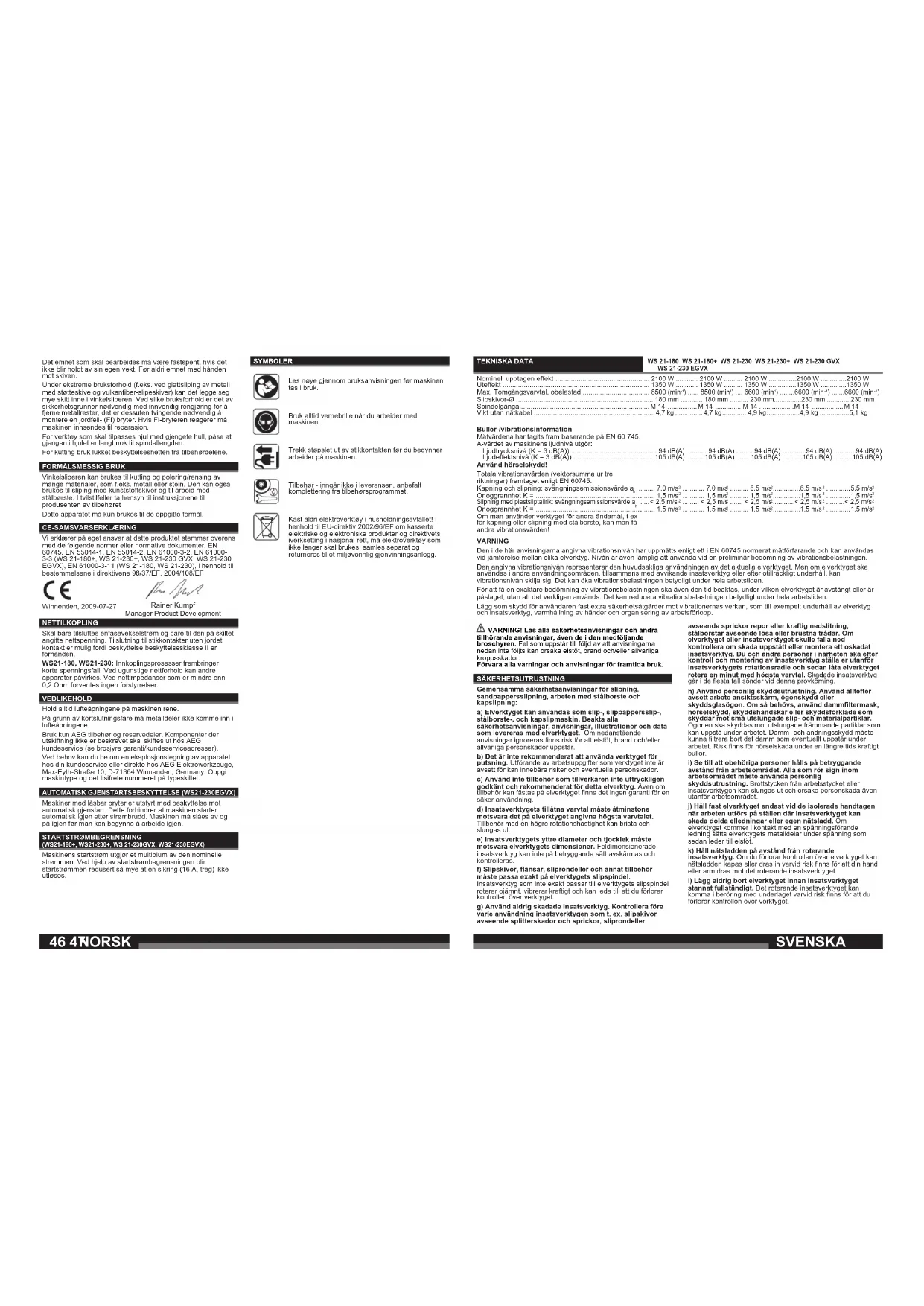

BRUKSANVISNING WS 21230+ AEG

Onoggrannhet K = ....................................................... Om man använder verktyget för andra ändamål, t ex för kapning eller slipning med stålborste, kan man få andra vibrationsvärden! VARNING! Läs alla säkerhetsanvisningar och andra tillhörande anvisningar, även de i den medföljande broschyren. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador. Förvara alla varningar och anvisningar för framtida bruk. SÄKERHETSUTRUSTNING Gemensamma säkerhetsanvisningar för slipning, sandpappersslipning, arbeten med stålborste och kapslipning: a) Elverktyget kan användas som slip-, slippap persslip-, stålborste-, och kapslip maskin. Beakta alla säkerhetsanvisningar, anvisningar, illustrationer och data som leve reras med elverktyget. Om nedanstående anvis ningar ignoreras nns risk för att elstöt, brand och/eller allvarliga personskador uppstår. b) Det är inte rekommenderat att använda verktyget för putsning. Utförande av arbetsuppgifter som verktyget inte är avsett för kan innebära risker och eventuella personskador. c) Använd inte tillbehör som tillverkaren inte uttryckligen godkänt och rekommenderat för detta elverktyg. Även om tillbehör kan fästas på elverktyget nns det ingen garanti för en säker användning. d) Insatsverktygets tillåtna varvtal måste åtminstone motsvara det på elverktyget angivna högsta varvtalet. Tillbehör med en högre rotationshastighet kan brista och slungas ut. e) Insatsverktygets yttre diameter och tjocklek måste motsvara elverktygets dimensioner. Feldimensionerade insatsverktyg kan inte på betryg gande sätt avskärmas och kontrolleras. f) Slipskivor, änsar, sliprondeller och annat tillbehör måste passa exakt på elverktygets slipspindel. Insatsverktyg som inte exakt passar till elverktygets slipspindel roterar ojämnt, vibrerar kraf tigt och kan leda till att du förlorar kontrollen över verktyget. g) Använd aldrig skadade insatsverktyg. Kon trollera före varje användning insatsverkty gen som t. ex. slipskivor avseende splitterskador och sprickor, sliprondeller avseende sprickor repor eller kraftig nedslit ning, stålborstar avseende lösa eller brustna trådar. Om elverktyget eller insatsverktyget skulle falla ned kontrollera om skada upp stått eller montera ett oskadat insatsverktyg. Du och andra personer i närheten ska efter kontroll och montering av insatsverktyg ställa er utanför insatsverktygets rotationsradie och sedan låta elverktyget rotera en minut med högsta varvtal. Skadade insatsverktyg går i de esta fall sönder vid denna provkörning. h) Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögon skydd eller skyddsglasögon. Om så behövs, använd dammltermask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot små utslungade slip- och materi alpartiklar. Ögonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet. Damm- och andningsskydd måste kunna ltrera bort det damm som eventuellt uppstår under arbe tet. Risk nns för hörselskada under en längre tids kraftigt buller.

i) Se till att obehöriga personer hålls på betryg gande

avstånd från arbetsområdet. Alla som rör sign inom arbetsområdet måste använda personlig skyddsutrustning. Brottstycken från arbetsstycket eller insatsverktygen kan slungas ut och orsaka personskada även utanför arbetsområ det. j) Håll fast elverktyget endast vid de isolerade handtagen när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen nätsladd. Om elverktyget kommer i kontakt med en spänningsförande ledning sätts elverktygets metalldelar under spänning som sedan leder till elstöt. k) Håll nätsladden på avstånd från roterande insatsverktyg. Om du förlorar kontrollen över elverktyget kan nätsladden kapas eller dras in varvid risk nns för att din hand eller arm dras mot det rote rande insatsverktyget. l) Lägg aldrig bort elverktyget innan insatsverk tyget stannat fullständigt. Det roterande insats verktyget kan komma i beröring med underlaget varvid risk nns för att du förlorar kontrollen över verktyget. VARNING Den i de här anvisningarna angivna vibrationsnivån har uppmätts enligt ett i EN 60745 normerat mätförfarande och kan användas vid jämförelse mellan olika elverktyg. Nivån är även lämplig att använda vid en preliminär bedömning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av det aktuella elverktyget. Men om elverktyget ska användas i andra användningsområden, tillsammans med avvikande insatsverktyg eller efter otillräckligt underhåll, kan vibrationsnivån skilja sig. Det kan öka vibrationsbelastningen betydligt under hela arbetstiden. För att få en exaktare bedömning av vibrationsbelastningen ska även den tid beaktas, under vilken elverktyget är avstängt eller är påslaget, utan att det verkligen används. Det kan reducera vibrationsbelastningen betydligt under hela arbetstiden. Lägg som skydd för användaren fast extra säkerhetsåtgärder mot vibrationernas verkan, som till exempel: underhåll av elverktyg och insatsverktyg, varmhållning av händer och organisering av arbetsförlopp. Det emnet som skal bearbeides må være fastspent, hvis det ikke blir holdt av sin egen vekt. Før aldri emnet med hånden mot skiven. Under ekstreme bruksforhold (f.eks. ved glattsliping av metall med støtteskive og vulkanber-slipeskiver) kan det legge seg mye skitt inne i vinkelsliperen. Ved slike bruksforhold er det av sikkerhetsgrunner nødvendig med innvendig rengjøring for å fjerne metallrester, det er dessuten tvingende nødvendig å montere en jordfeil- (FI) bryter. Hvis FI-bryteren reagerer må maskinen innsendes til reparasjon. For verktøy som skal tilpasses hjul med gjengete hull, påse at gjengen i hjulet er langt nok til spindellengden. For kutting bruk lukket beskyttelseshetten fra tilbehørdelene.

Vinkelsliperen kan brukes til kutting og polering/rensing av mange materialer, som f.eks. metall eller stein. Den kan også brukes til sliping med kunststoffskiver og til arbeid med stålbørste. I tvilstilfeller ta hensyn til instruksjonene til produsenten av tilbehøret Dette apparatet må kun brukes til de oppgitte formål. CE-SAMSVARSERKLÆRING Vi erklærer på eget ansvar at dette produktet stemmer overens med de følgende normer eller normative dokumenter. EN 60745, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000- 3-3 (WS 21-180+, WS 21-230+, WS 21-230 GVX, WS 21-230 EGVX), EN 61000-3-11 (WS 21-180, WS 21-230), i henhold til bestemmelsene i direktivene 98/37/EF, 2004/108/EF Rainer Kumpf Manager Product Development Winnenden, 2009-07-27 NETTILKOPLING Skal bare tilsluttes enfasevekselstrøm og bare til den på skiltet angitte nettspenning. Tilslutning til stikkontakter uten jordet kontakt er mulig fordi beskyttelse beskyttelsesklasse II er forhanden. WS21-180, WS21-230: Innkoplingsprosesser frembringer korte spenningsfall. Ved ugunstige nettforhold kan andre apparater påvirkes. Ved nettimpedanser som er mindre enn 0,2 Ohm forventes ingen forstyrrelser. VEDLIKEHOLD Hold alltid lufteåpningene på maskinen rene. På grunn av kortslutningsfare må metalldeler ikke komme inn i lufteåpningene. Bruk kun AEG tilbehør og reservedeler. Komponenter der utskiftning ikke er beskrevet skal skiftes ut hos AEG kundeservice (se brosjyre garanti/kundeserviceadresser). Ved behov kan du be om en eksplosjonstegning av apparatet hos din kundeservice eller direkte hos AEG Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Germany. Oppgi maskintype og det tisifrete nummeret på typeskiltet. AUTOMATISK GJENSTARTSBESKYTTELSE (WS21-230EGVX) Maskiner med låsbar bryter er utstyrt med beskyttelse mot automatisk gjenstart. Dette forhindrer at maskinen starter automatisk igjen etter strømbrudd. Maskinen må slåes av og på igjen før man kan begynne å arbeide igjen. STARTSTRØMBEGRENSNING (WS21-180+, WS21-230+, WS 21-230GVX, WS21-230EGVX) Maskinens startstrøm utgjør et multiplum av den nominelle strømmen. Ved hjelp av startstrømbegrensningen blir startstrømmen redusert så mye at en sikring (16 A, treg) ikke utløses. SYMBOLER Les nøye gjennom bruksanvisningen før maskinen tas i bruk. Bruk alltid vernebrille når du arbeider med maskinen. Trekk støpslet ut av stikkontakten før du begynner arbeider på maskinen. Tilbehør - inngår ikke i leveransen, anbefalt komplettering fra tilbehørsprogrammet. Kast aldri elektroverktøy i husholdningsavfallet! I henhold til EU-direktiv 2002/96/EF om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.48 49SVENSKA SVENSKA m) Elverktyget får inte rotera när det bärs. Kläder kan vid tillfällig kontakt med det roterande insats verktyget dras in varvid insatsverktyget dras mot din kropp. n) Rengör regelbundet elverktygets ventila tionsöppningar. Motoräkten drar in damm i huset och en kraftig anhopning av metalldamm kan orsaka farliga elströmmar. o) Använd inte elverktyget i närheten av bränn bara material. Risk nns för att gnistor antänder materialet. p) Använd inte insatsverktyg som kräver y tande kylmedel. Vatten eller andra kylvätskor kan medföra elstöt. Varning för bakslag Ett bakslag är en plötslig reaktion hos insatsverkty get när t. ex. slipskivan, sliprondellen, stålborsten hakar upp sig eller blockerar. Detta leder till abrupt uppbromsning av det roterande insatsverktyget. Härvid accelererar ett okontrollerat elverktyg mot insatsverktygets rotationsriktning vid inklämnings- stället. Om t. ex. en slipskiva hakar upp sig eller blockerar i arbetsstycket kan slipskivans kant i arbetsstycket klämmas fast varvid slipskivan bryts sönder eller orsakar bakslag. Slipskivan rör sig nu mot eller bort från användaren beroende på skivans rotationsrikt ning vid inklämningsstället. Härvid kan slivskivor även brista. Bakslag uppstår till följd av missbruk eller felaktig hantering av elverktyget. Detta kan undvikas genom skyddsåtgärder som beskrivs nedan. a) Håll stadigt i elverktyget samt kroppen och armarna i ett läge som är lämpligt för att mot stå bakslagskrafter. Använd alltid stödhand taget för bästa möjliga kontroll av bakslagskrafter och reaktionsmoment vid start. Användaren kan genom lämpliga försiktig hetsåtgärder bättre behärska bakslags- och reak tionskrafterna. b) Håll alltid handen på betryggande avstånd från det roterande insatsverktyget. Insatsverk tyget kan vid ett bakslag gå mot din hand. c) Undvik att hålla kroppen inom det område elverktyget vid ett bakslag rör sig. Bakslaget kommer att driva elverktyget i motsatt riktning till slipskivans rörelse vid inklämningsstället. d) Var särskilt försiktig vid bearbetning av hörn, skarpa kanter osv. Håll emot så att insats verktyget inte studsar ut från arbetsstycket eller kommer i kläm. På hörn, skarpa kanter eller vid studsning tenderar det roterande insatsverkty- get att komma i kläm. Detta kan leda till att kontrollen förloras eller att bakslag uppstår. e) Använd aldrig kedje- eller tandade såg klingor. Dessa insatsverktyg orsakar ofta ett bak slag eller förlust av kontrollen över elverktyget. Speciella varningar för slipning och kapslipning a) Använd endast slipkroppar som godkänts för aktuellt elverktyg och de sprängskydd som är avsedda för dessa slipkroppar. Slipkroppar som inte är avsedda för aktuellt tryckluftverktyg kan inte på betryggande sätt skyddas och är därför farliga. b) Använd alltid det sprängskydd som är avsett för aktuell slipkropp. Sprängskyddet måste monteras ordentligt på tryckluftverktyget och vara infäst så att högsta möjliga säkerhet uppnås, dvs den del av slipkroppen som är vänd mot användaren måste vara skyddad. Sprängskyddet ska skydda användaren mot brott stycken från eller tillfällig kontakt med slipkroppen. c) Slipkroppar får användas endast för rekom menderade arbeten. T. ex.: Slipa aldrig med kap skivans sidoyta. Kapskivor är avsedda för materialavverkning med skivans kant. Om tryck från sidan utövas mot slipkroppen kan den spricka. d) För vald slipskiva ska alltid oskadade spänn änsar i korrekt storlek och form användas. Lämpliga änsar stöder slipskivan och reducerar sålunda risken för slipskivbrott. Flänsar för kapskivor och andra slipskivor kan ha olika utseende och form. e) Använd inte nedslitna slipskivor från större elverktyg. Slipskivor för större elverktyg är inte konstruerade för de mindre elverktygens högre varv tal och kan därför spricka. Andra speciella säkerhetsanvisningar för kapslipning a) Se till att kapskivan inte kommer i kläm och att den inte utsätts för högt mottryck. Försök inte skära för djupt. Om kapskivan överbelastas ökar dess påfrestning och risk nns för att den snedvrids eller blockerar som sedan kan resultera i bakslag eller slipkroppsbrott. b) Undvik området framför och bakom den rote rande kapskivan. Om du för kapskivan i arbets stycket bort från kroppen kan i händelse av ett bakslag elverktyget med roterande skiva slungas mot din kropp. c) Om kapskivan kommer i kläm eller arbetet avbryts, koppla från elverktyget och håll det lugnt tills skivan stannat fullständigt. Försök aldrig dra ut en roterande kapskiva ur skär spåret då detta kan leda till bakslag. Lokalisera och åtgärda orsaken för inklämning. d) Koppla inte åter på elverktyget om det sitter i arbetsstycket. Låt kapskivan uppnå fullt varv tal innan den försiktigt förs in i skärspåret för fortsatt kapning. I annat fall kan skivan haka upp sig, hoppa ur arbetsstycket eller orsaka bakslag. e) För att reducera risken för ett bakslag till följd av inklämd kapskiva ska skivor och andra stora arbetsstycken stödas. Stora arbetsstycken kan böjas ut till följd av hög egenvikt. Arbetsstycket måste därför stödas på båda sidorna både i närhe ten av skärspåret och vid kanten. f) Var speciellt försiktig vid ”ckkapning” i dolda områden som t. ex. i en färdig vägg. Där risk nns att kapskivan kommer i kontakt med gas- eller vattenledningar, elledningar eller andra föremål som kan orsaka bakslag. Speciella säkerhetsanvisningar för sandpappersslipning a) Använd inte för stora slippapper, se tillverka rens uppgifter om slippapperets storlek. Slip papper som står ut över sliprondellen kan leda till personskada, blockera, rivas sönder eller också orsaka bakslag. Speciella säkerhetsanvisningar för arbeten med trådborstar a) Observera att trådborstar även under normal användning förlorar trådbitar. Överbelasta inte stålborsten med för högt anliggnings tryck. Utslungade trådbitar kan lätt tränga in genom kläder och/eller i huden. b) När sprängskydd används bör man se till att sprängskyddet och trådborsten inte berör var andra. Tallriks- och koppborstarnas diameter kan till följd av anliggningstryck och centrifugalkrafter öka. Anslut alltid verktyget till via en felströmbrytare (FI, RCD, PRCD) vid användning utomhus. Avlägsna aldrig spån eller isor när maskinen är igång. Maskinen skall vara frånkopplad innan den anslutes till väggurtag. Lakttag största försiktighet när maskinen är igång. Använd alltid stödhandtag. Frånkoppla maskinen omedelbart om kraftiga vibrationer uppstår eller andra felfunktioner registreras. Kontrollera maskinen för lokalisering av orsak. Använd och uppbevara alltid slipskivorna enligt tillverkarens anvisningar. Vid slipning av metall uppstår gnistor. Se till att personer inte skadas. Pga brandrisken får inga brännbara material nnas i närheten (inom gnistområdet). Använd inte dammsugning! Håll alltid maskinen så, att gnistor och slipdamm yger i riktning från kroppen. För kapning av sten måste styrsläde användas. Flänsmuttern skall vara åtdragen innan start av maskinen. Spänn fast arbetsstycket om det inte ligger stadigt till följd av egen vikt. För aldrig arbetsstycket för hand mot slipskivan. Vid extrema användningsvillkor (till exempel vid planslipning av metaller med stödtallrik och slipskivor av vulkanber) kan det bildas mycket smuts på insidan av vinkelslipmaskinen. Vid sådana tillfällen krävs det av säkerhetsskäl såväl en grundlig rengöring från metallavlagringar på insidan som en förkoppling av en jordfelsbrytare. Om jordfelsbrytaren skulle löser ut, så måste vinkelslipmaskinen skickas på reparation. För verktyg avsedda att förses med skivor med gängat hål, bör man kontrollera att skivans gängning är tillräckligt lång att hantera spindelns Använd den slutna skyddshuvan från tillbehörsprogrammet vid kaparbeten.

ANVÄND MASKINEN ENLIGT ANVISNINGARNA

Vinkelslipen är användbar för kapning och slipning av många material, som till exempel metall och sten, för slipning med plastsliptallrik och för bearbetning med stålborste. Följ vid tveksamma fall anvisningarna från tillverkaren av tillbehöret. Maskinen får endast användas för angiven tillämpning.

Vi intygar och ansvarar för, att denna produkt överensstämmer med följande norm och dokument EN 60745, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 (WS 21-180+, WS 21-230+, WS 21-230 GVX, WS 21-230 EGVX), EN 61000-3-11 (WS 21-180, WS 21-230), enl. bestämmelser och riktlinjerna 98/37/EG, 2004/108/EG Rainer Kumpf Manager Product Development Winnenden, 2009-07-27 NÄTANSLUTNING Får endast anslutas till 1-fas växelström och till den spänning som anges på dataskylten. Anslutning kan även ske till eluttag utan skyddskontakt, eftersom konstruktionen motsvarar skyddsklass II. WS21-180, WS21-230: Inkopplingsförloppen orsakar korta spänningssänkningar. Vid ogynnsamma nätförutsättningar kan dessa menligt påverka andra maskiner. Vid nätimpendaser under 0,2 ohm behöver inte störningar befaras. SKÖTSEL Se till att motorhöljets luftslitsar är rena. OBS! Undvik att metalldelar hamnar i luftslitsarna - risk för kortslutning! Använd endast AEG tillbehör och reservdelar. Reservdelar vars utbyte ej beskrivs bytes bäst av AEG auktoriserad serviceverkstad (se broschyr Garanti/Kundtjänstadresser). Vid behov av sprängskiss, kan en sådan, genom att uppge maskinens art. nr. (som nns på typskylten) erhållas från: AEG Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Germany. ÅTERSTARTSSKYDD (WS21-230EGVX) Maskiner med låsbar brytare är utrustade med återstartsskydd. Det förhindrar en automatisk återstart av maskinen efter ett strömavbrott. Stäng av maskinen och starta sedan om den för att återuppta arbetet.

STARTSTRÖMBEGRÄNSNING

(WS21-180+, WS21-230+, WS 21-230GVX, WS21-230EGVX) Maskinens inkopplingsströmstyrka uppnår era gånger nominella strömstyrkan. Genom startströmbegränsning reduceras inkopplingströmmen så mycket, att en säkring (16 A trög) inte slår till. SYMBOLER Läs instruktionen noga innan du startar maskinen. Använd alltid skyddsglasögon. Drag alltid ur kontakten när du utför arbeten på maskinen. Tillbehör - Ingår ej i leveransomfånget, erhålles som tillbehör. Elektriska verktyg får inte kastas i hushållssoporna! Enligt direktivet 2002/96/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.50 51 WS 21-180 WS 21-180+ WS 21-230 WS 21-230+ WS 21-230 GVX
