BRUKSANVISNING CDI 5153E103S CANDY

■ Luk lågen (programmet starter automatisk efter et bip).

Gratulerar till ett bra köp!

Genom att välja en diskmaskin från Candy har Du visat att Du är en kvalitetsmedveten konsument.

Din nyinköpta maskin är resultatet av Candys långa erfarenhet på vitvaruområdet och kontakten med våra kunder. Dess kvalitet och oöverträffade egenskaper kommer att vara till glädje i många år framöver. I Candys produktprogram finns även en rad andra hushållsmaskiner: diskmaskiner, kombinerade tvättmaskiner-torktumlare, spisar, mikrovågsugnar, ugnar och spishällar samt kylskåp och frysar. Din återförsäljare kan lämna ytterligare information om Candys hela produktprogram.

Läs igenom denna bruksanvisning noggrant. Här finns viktig information om installation, användning och underhåll av diskmaskinen. Dessutom ges en del tips om hur diskmaskinens kapacitet skall utnyttjas på bästa sätt.

Ta väl vara på bruksanvisningen och behåll den för framtida bruk.

GARANTI

Med denna maskin följer ett garantibevis som ger rätt till kostnadsfri teknisk rådgivning.

Behåll inköpskvittot. Förvara det på ett säkert ställe, och uppvisa det för tekniker om service skulle behövas.

INNEHÅLL

Tekniska data sida 63

Programval och specialfunktioner sida 64

Lista över program sida 68

Waterblock sida 70

Vattenavhärdare sida 71

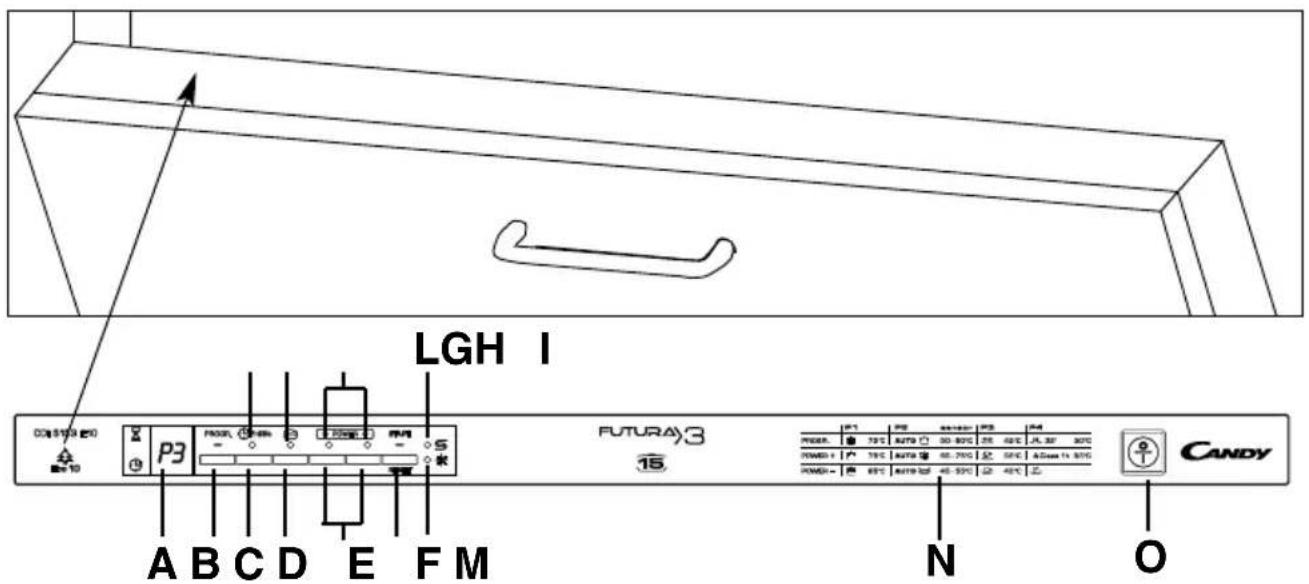

BESKRIVNING AV PANEL

LGH I 001572 200 P3 A B C D E F M FUTURA>3 15 N O CANDY

A TECKENFÖNSTER
B "PROGRAMVAL"-knapp
C "FÖRDRÖJD START"-knapp
D "ALL in 1"-tillvalsknapp
E "NIVÅ AV SMUTSIGHETSGRAD"-knappar
F "START"/"RESET"-knapp (start/återställning av program)

G Lampa för "FÖRDRÖJD START"
H Lampa för "TILLVAL"
I Lampor "NIVÅ AV SMUTSIGHETSGRAD"
L Kontrollampa för salt
M Kontrollampa för sköljmedel
N Programguide
O "PÅ/AV"-knapp

DIMENSIONER
Bredd x Höjd x Djup (cm)	59,8 x 82 ÷ 90 x 55
Djup med öppen dörr (cm)	117
TEKNISKA DATA
EN 50242 kuvert som kan laddas		15
Kapacitet med pannor och tallrikar		9 personer
Vattenledningstryck (MPa)		Min. 0,08 - Max. 0,8
Säkring / Maximal laddning / Spänning		Se märkplåten
FÖRBRUKNING (huvudprogram)*
Program Energi (kWh) Vatten (L)
INTENSIV	2,03	20
UNIVERSAL	1,50	14
ECO	1,04	10
SNABB 32'	0,73	9
Effektförbrukning i frånläge och standbyläge: 0,30 W / 0,45 W
* Värden mätta i laboratorium i enlighet med den Europeiska standarden EN 50242 (skillnader möjliga i dagligt bruk).

PROGRAMVAL OCH SPECIALFUNKTIONER

(Används tillsammans med programguide)

"NIVÅ AV SMUTSIGHETSGRAD" -knappar

+ POWER -

Dessa knappar möjliggör att man kan välja hur intensiv tvättcykel skall vara beroende på hur smutsig disken är. Genom att använda dessa kommer temperature och tiden på programmet att förändras.

Genom att trycka på + kommer tvättcykeln att bli mer intensiv och genom att trycka på – så kommer tvättcykelns intensivitet och tid att minska märkbart.

Kombinationen mellan dessa knappar och de 4 programknapparna kan man väla 8 olika tvättcyklar.

VIKTIGT

När diskmaskinen är sätts på kommer det senaste valet av "NIVÅ AV SMUTSIGHETSGRAD" att visas.

Programinställningar

- Öppna luckan och placera smutsig disk i maskinen.

■ Tryck på "PÅ/AV"-knapp Ⓞ. Displayen kommer att visa två linjer.

■ Välj ett program genom att trycka på "PROGRAMVAL"-knappen ("PROGR.").

■ Välj eventuellt "NIVÅ AV SMUTSIGHETSGRAD" genom att trycka på den motsvarande knappen.

■ Om du vill göra ett tillval, trycker du på motsvarande knapp (lampan tänds).

Tillvalet kan aktiveras eller avaktiveras INOM en minut från programmets start.

■ Tryck på knappen "START".

På displayen anges programmets längd i tur och ordning i timmar och minuter, t.ex på följande sätt: 1 h (1 timme) / 25 (25 minuter).

■ Stäng luckan (en ljudsignal hörs och programmet startar automatiskt).

Det är möjligt att INOM en minut från programmets start välja ett annat program, detta görs helt enkelt genom att man trycker på knappen "VAL AV PROGRAM" (det är även möjligt att ändra på grundinställningen på "NIVÅ AV SMUTSIGHETSGRAD").

"AUTOMATISKA" program

Diskmaskinen är utrustad med en smutssensor, som kan analysera vattnets grumlighet under alla "AUTOMATISKA" programsteg (se programlistan). Tack vare sensorn kan diskcykelns parametrar automatiskt justeras efter hur smutsig disken är. På så sätt uppnås utmärkta diskresultat, samtidigt som vatten- och energiförbrukningen optimeras.

"IMPULS"-programmet

"IMPULS"-programmet använder en teknik som bygger på impulsdiskning. Den reducerar elförbrukning, ljud och ger bättre prestanda.

VIKTIGT

Tvättrummans "ryckiga" arbetsgång betyder inte att det är något fel, utan är normal för programmet.

Avbryta program

Du bör inte öppna luckan medan ett program körs, särskilt inte under huvuddiskfasen och slutsköljningen med hett vatten. Om du trots det öppnar luckan under ett program (t.ex. för att fylla på med disk) stannar maskinen automatiskt och teckenfönstret blinkar med den återstående tiden av programmet.

Stäng luckan utan att trycka på några knappar. Programmet fortsätter.

WARNING!

Om du öppnar luckan under torkningsfasen hörs en signal som anger att torkningen inte är klar än.

Ändra ett program som körs

Så här ändrar du eller avbryter ett program:

■ Öppna luckan.
■ Håll in "RESET"-knappen i minst 5 sekunder. "00" visas på displayen och några ljudsignaler hörs.
■ Pågående program kommer att avbrytas. Displayen kommer att visa två linjer.
■ Nu kan du ange ett nytt program.

WARNING!

Kontrollera att det finns diskmedel i maskinen innan du startar det nya programmet. Fyll på diskmedel vid behov.

Om någon form av strömavbrott skulle inträffa medan diskmaskinen körs, lagrar ett särskilt minne det valda programmet, och när strömmen kommer tillbaka fortsätter programmet där det avbröts.

Programslut

En slutsignal hörs i fem sekunder (om den inte är avstängd), tre gånger med 30 sekunders intervall.

Nu kan du ta ut den rena disken och stänga av diskmaskinen med "PÅ/AV"-knapp, eller fylla på ny smutsig disk och köra ett nytt program.

Tillvalsknapp

"ALL in 1"-knapp

Detta tillval möjliggör den optimala användningen av de kombinerade diskmedlen "ALL in 1" ("3 in 1"/"4 in 1"/ "5 in 1", etc...).

Genom att trycka på denna knapp ändras det inställda diskprogrammet så att bästa möjliga resultat uppnås med de kombinerade diskmedlen (dessutom a vaktiveras indikatorerna för avsaknad av salt och glansmedel).

WARNING!

När du valt den här funktionen fortsätter den att vara aktiv (indikatorn lyser) även under nästa diskning. Funktionen avaktiveras (indikatorn släcks) genom att man trycker på knappen en gång till.

VIKTIGT

När den här funktionen valts är snabbprogrammet 10 minuter längre.

"FÖRDRÖJD START"-knapp 1-23h

Diskmaskinens starttid kan fördröjas med den här knappen, mellan 1 och 23 timmar.

Så här anger du fördröjd start:

■ Tryck på "FÖRDRÖJD START" ("00" visas i teckenfönstret).
■ Ange fördröjningstiden genom att trycka på knappen flera gånger (för varje tryckning ökas fördröjningstiden med en timme, till max 23). Lampa för "FÖRDRÖJD START" tänds
■ För att starta nedräkningen trycker du på "START"-knappen (lampa för "FÖRDRÖJD START" blinkar). När nedräkningen är klar startar programmet automatiskt (lampa för "FÖRDRÖJD START" slacks).
■ Om du vill veta vilket program du valt trycker du på knappen "PROGRAMVAL" ("PR.").

Så här avbryter du fördröjd start:

■ Håll in "RESET"-knappen i minst 5 sekunder. "00" visas på displayen och några ljudsignaler hörs.
■ Startfördröjningen och det valda programmet avbryts. Displayen kommer att visa två linjer.
■ I det här läget måste du ange nytt program och tillval för att starta ett nytt program, enligt anvisningarna i "PROGRAMINSTÄLLNINGAR".

Larm avstängt för PROGRAMSLUT

Du kan återställa signalen på följande sätt:

VIKTIGT Diskmaskinen måste ALLTID vara avstängd innan du börjar detta förfarande.

1. Håll ned knappen "PROGRAMVAL" och slå samtidigt på diskmaskinen genom att trycka på "PÅ/AV" (en ljudsignal hörs strax efter).
2. Fortsätt hålla ned knappen "PROGRAMVAL" i minst 15 sekunder (2 ljudsignaler hörs under tiden).
3. Släpp knappen när den andra ljudsignalen hörs ("b1" visas på displayen och anger att larmet är på).
4. Tryck på samma knapp igen ("b0" visas på displayen och anger att larmet är avstängt).
5. Bekräfta den nya inställningen genom att slå av diskmaskinen med knappen "PÅ/AV".

Gör likadant om du vill slå på larmet igen.

Minnesfunktion av senast använda program

Memorering av senast användna program kan aktiveras enligt följande:

VIKTIGT

Diskmaskinen måste ALLTID vara avstängd innan du börjar detta förfarande.

1. Håll ned knappen "PROGRAMVAL" och slå samtidigt på diskmaskinen genom att trycka på "PÅ/AV" (en ljudsignal hörs strax efter).
2. Fortsätt hålla ned knappen "PROGRAMVAL" i minst 30 sekunder (under denna tid hörs 3 ljudsignaler).
3. Släpp knappen när TREDJE ljudsignalen hörs ("A0" kommer att visas på

displayen för att indikera att minnesfunktionen är bort).

1. Tryck på samma knapp igen ("A1" kommer att visas på displayen för att indikera att minnesfunktionen är på).
2. Bekräfta den nya inställningen genom att slå av diskmaskinen med knappen "PÅ/AV".

För att inaktivera minnesfunktionen, följ samma prosedur.

WARNING!

För att översvämningsskyddet ska fungera korrekt bör du inte flytta eller luta diskmaskinen medan den är i gång.

Om du behöver flytta eller luta diskmaskinen bör du först se till att programmet är klart och att inget vatten finns i tanken.

Diskmaskinen kan visa en rad olika fel i teckenfönstret

AUTOMATISKA FELSIGNALER

FEL ORSAK LÖSNING
E2 visas i teckenfönstret och en signal hörs.	Inget vatten (kranen är avstängd).	Stäng av diskmaskinen, öppna kranen och starta om programmet.
E3 visas i teckenfönstret och en signal hörs.	Maskinen kan inte tömma ut vattnet.	Kontrollera om tömningsslangen är böjd eller om sifonen eller filtren är igentäppta.Kontakta Kundtjänst om problemet kvarstår.
E4 visas i teckenfönstret och en signal hörs.	Vattenläcka	Kontrollera om tömningsslangen är böjd eller om sifonen eller filtren är igentäppta.Kontakta Kundtjänst om problemet kvarstår.
E5, E6, E7, Ef, eller EL, visas i teckenfönstret och en signal hörs.	Fel på den elektroniska kontrollen.	Kontakta Kundtjänst.
E8 eller Ei visas i teckenfönstret och en signal hörs.	Vattenuppvärmingselementet fungerar inte som det ska, eller filterplattan är igentäppt.	Rengör filterplattan.Kontakta Kundtjänst om problemet kvarstår.

LISTA ÖVER PROGRAM

Diskning med fördisk

För program med fördisk rekommenderar vi att man lägger till ytterligare en dos diskmedel (max. 10 gram) direkt i diskmaskinen.

◆ / ( ) = "AUTOMATISKA" PROGRAM OPTIMERAS MED HJÄLP AV DEN SMUTSSENSOR SOM ANPASSAR DISKPARAMETRAR EFTER HUR SMUTSIG DISKEN ÄR.

POWER +		Hygienic 75°C	Program med bakteriehämmande effekt, lämpligt för rengöring och desinfektion av disk (även hårdsmutsad disk) nappflaskor, etc...
PROGR.P1		INTENSIV 75°C	Passar hårdsmutsad disk.
POWER -		Snabb och effektiv 65°C	Lämpar sig för snabb diskning av mycket smutsig disk.
POWER +		AUTO Universal plus 65 - 75°C	Lämpar sig för daglig disk. Två sköljningar i slutet garanterar en hög standard på renlighet och hygien.
PROGR.P2		AUTO UNIVERSAL 50 - 60°C	Passar normalsmutsad disk av tallrikar och grytor.
POWER -		AUTO Daglig 45 - 55°C	Snabbt program för normalt smutsig disk, lämpar sig för normallastade ofta förekommande diskningar.
POWER +		Natt 55°C	Den tystaste diskcykeln. Perfekt för användning på natten och för att dra nytta av dygnsbaserade lägre elpriser.
PROGR.P3	ECO	ECO 45°C	Program för normalt smutsade bordsserviser (effektivast när det gäller den kombinerade energi- och vattenförbrukningen för denna typ av bordsservis). Programmet följer standarden EN 50242.
POWER -		Skonsam 45°C	Passar känsligt porslin och glas. Passar också daglig rengöring av lättsmutsad disk, utom grytor.
POWER +	AClass	A Klass 1h 65°C	Passar daglig rengöring av normalsmutsad disk, som diskas direkt efter måltiden (max. 8 kuvert). - DISKKLASS A -
PROGR.P4		SNABB 32' 50°C	Snabbprogram för disk direkt efter måltid. För 4/6 kuvert.
POWER -		Förtvätt	Kort och kall avsköljning av disk som lagrats i diskmaskinen i väntan på att den ska fyllas.

Att göra

Komplett program

Genomsnittlig disktid i minuter

Special funktion i drift

Tvättmedel för blötlägning

Tvättmedel för disk

Rengör filter för koppar och tallrikar

Kontrollera behållare för sköljmedel

Kontrollera saltbehållare

Varm fördisk

Kall fördisk

Huvuddisk

Kall första sköljning

Kall anden sköljning

Varm sköljning med sköljmedel

Med kallt vatten (15°C)* -Tolerans ± 10%-

"FÖRDRÖJD START"-knapp

"ALL in 1"-knapp

●

●

●●

○

●

75°C

○

○

○

140

JA

JA

●

●

●●

○

●

75°C

○

○

○

130

JA

JA

●

●

●●

○

●

65°C

○

○

85

JA

JA

●

●

●●

○

●

65°C/75°C

○

(○)

○

115/125

JA

JA

●

●●

(○)

(50°C/60°C

○

○

100/120

JA

JA

●

●●

(○)

45°C/55°C

○

○

70/80

JA

JA

●

●●

○

55°C

○

○

240

JA

JA

●

●

●●

○

45°C

○

170

JA

JA

●

●●

○

45°C

○

○

85

JA

JA

●

●

●●

○

●

65°C

○

60

JA

JA

●

●●

●

50°C

○

32

JA

JA

●

○

5

JA

* VID VARMT VATTEN VISAS ÅTERSTÅENDE TID TILL PROGRAMMETS SLUT AUTOMATISKT UNDER PÅGÅENDE PROGRAM.
■ = "IMPULS"-programmet ◆ = "AUTOMATISKA"-program

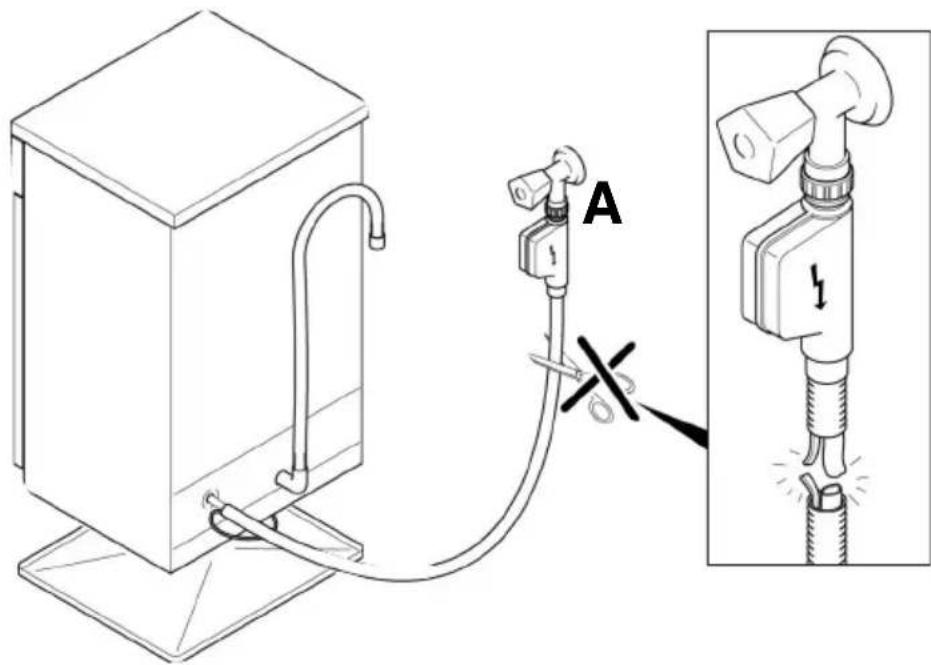

WATERBLOCK (SÄKRARE MOT LÄCKAGE)

Avstängningssystemet för vattenflödet har konstruerats för att öka maskinens driftssäkerhet, speciellt i situationer då maskinen är utan tillsyn.

Avstängningssystemet för vattenflödet hindrar översvämning som orsakas av fel i maskinen eller av skador på slangarna.

Behållaren som finns i botten av maskinen samlar allt eventuellt läckande vatten vilket påverkar en avkännare som stänger en ventil som finns under vattenkranen. Ventilen stänger vattenflödet till maskinen även då vattenkranen är helt öppen.

Om boxen skulle bli skadad måste maskinen kopplas bort eftersom den innehåller delar under belastning.

För att säkerhetssystemet ska fungera perfekt bör box "A" med slang anslutas till kranen enligt fig 1. Inloppsslangen bör inte kapas, eftersom den innehåller delar under belastning.

Om slangen inte är lång nog för korrekt anslutning måste den ersättas med en av tillräcklig längd. En sådan slang finns hos serviceagenten.

Diskmaskinen är utrustad med ett översvämningsskydd som stänger av vattnet automatiskt och/eller tömmer ut överflödigt vatten om risk för översvämning uppstår.

Vatten innehåller kalk och mineraler i mängder som kan variera kraftigt från den ena platsen till den andra. Dessa ämnen lämnar fläckar och märken på disken. Ju mer det finns av dessa ämnen i vattnet, desto hårdare är vattnet. Diskmaskinen är försedd med en avhärdningsanordning som med hjälp av ett speciellt avhärdningssalt ger mjukt vatten för diskningen.

Uppgift om vattnets hårdhet där du bor kan du få från det lokala vattenverket.

Ställa in avhärdningen

Avhärdaren kan behandla vatten med hårdhetsgrad upp till 90°fH (fransk skala) eller 50°dH (tysk skala) via 8 inställningslägen.

Nedanstående tabell visar hur avhärdaren ska ställas in för olika hårdhetsgrader på vattnet.

Steg	Vattnets hårdhet		Salt för avhärdning	Avhärdarens inställning
	°FH (fransk)	°dH (tysk)
0	0-5	0-3	NEJ	d0
1	6-10	4-6	JA	d1
2	11-20	7-11	JA	d2
3	21-30	12-16	JA	d3
*4	31-40	17-22	JA	d4
5	41-50	23-27	JA	d5
6	51-60	28-33	JA	d6
7	61-90	34-50	JA	d7

* Avhärdaren är vid leveransen ställd i läge 4 (d4) eftersom detta passar i de allra flesta fall.

Justera avhärdarens inställning efter aktuell hårdhetsgrad enligt följande:

VIKTIGT

Diskmaskinen måste ALLTID vara avstängd när du påbörjar inställningar för avhärdaren.

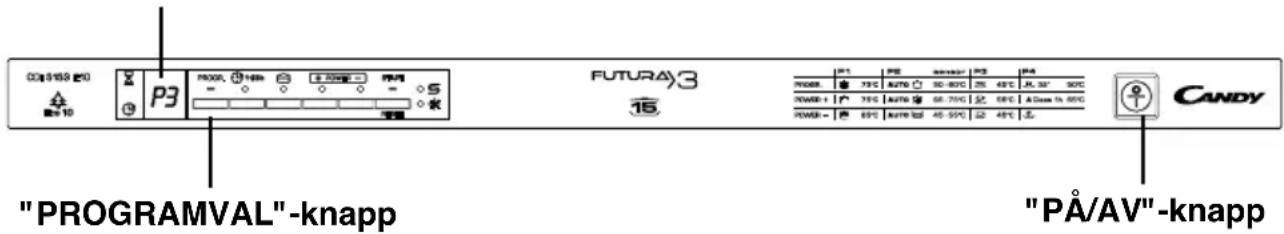

1. Håll ned knappen "PROGRAMVAL" och slå samtidigt på diskmaskinen genom att trycka på "PÅ/AV" (en ljudsignal hörs strax efter).
2. Fortsätt hålla ned knappen "PROGRAMVAL" i minst 5 sekunder TILLS en ljudsignal hörs. Den aktuella avhärdningsnivån visas på displayen.
3. Ange önskad avhärdningsnivå genom att trycka på samma knapp igen. Varje gång du trycker på knappen ökar inställningen en nivå. Efter "d7" börjar inställningen om från "d0".
4. Bekräfta den nya inställningen genom att slå av diskmaskinen med knappen "PÅ/AV".

WARNING!

Om det uppstår något problem måste du stänga av diskmaskinen genom att trycka på "PÅ/AV"-knappen och börja om (PUNKT 1).

TECKENFÖNSTER

Tillverkaren påtager sig inget ansvar för tryckfel i denna bruksanvisning. Tillverkaren förbehåller sig också rätten att göra förändringar av produkten så länge dess viktigaste egenskaper inte förändras.
