BRUKSANVISNING WHT643E4XBG GORENJE

! Bruk et sá kort rör som mulig.

• nár motoren er páslätt, skal man streife LED-stipen SL2 med fingre henholdsvis mot hýre eller mot venstre for á ökeEller redu-sere viftehastigheten (-styrken).

beskrevet i avsnittet om bruk av handboken.

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella functionsfel, skador erler brander som uppstar pa apparaten na grund av att instruktionerna ienna manual inte har respekterats. Flakten har tillverkats for utsugning av matos och anga som bildas vid matlagning och ar endast amnad for privat bruk.

Fläktens utseende kan skilja sig fran illustrationen i rittingarna ienna handbok men alla anvisninger for anvandning, underhall och installation forblir desamma.

! Det a r viktigt att sparaenna instruktionsbok sa att den nar som helst ar tillganglig for framtida konsultationer. I handelse av forsaljning, overlatase erler flytt skall instruktionsboken alltid folja med Produkten.
! Läs instruktionerna noga: dessa tillhandahäller viktig information beträffande installation, användning och sakerhet.
Utfor inga elektriska aller mekaniska andringar på produkten aller avledningskanalerna.
Kontrolera innan apparen installeras att inga komponenter ar skadade. Kontakta i sadant fall aterforsajaren innan installationen utfors.

OBS: Delar som ar markta med symbolen (^*) ar extra tillbehör som endast medlevereras med vissa modeller,ller icke medlevererade delar som skall inforskaffas separat.

VARNINGSFÖRESKRIFTER

Varning!

! Anslut inte apparaten till elnätet forrän installationen ar helt sluftfjord.
I Gor alltid flakten stromlos innan nagon typ av underhallsarbete ell rengoring inleds genom att dra ur kontakten ell slavbostdens huvudstrombrytare.

! Använd alltid skyddshandskar vid installation och unterhalb.

! Apparaten fär inte användas av barn eller personer med reducerad röseförmåga er mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, sätillida inte användandet örvakas eller instruktioner ges av erfaren person som ansvaran for sakerheten.
! Barn fär inte lamnas utan uppsikt for att forhindra att de leker med apparaten.

! Fläkten fär alridg användas utan att gallret ar korrekt monterat!

Flakten far ALDRIG anvandas som avstallningsyta om inte detta ar uttryckligen angivet.
! Lokalen skall vara ordentligt ventilerad nar koksflakten anvands tillsammans med andra apparater vilka matas med gas och andr typ er av bransle.
! Utblasningsluften fär inte ledas in i rokkanal som används for avledning av rokängor somkommen frän apparater vilka matas med gas erller andra typ er bransle.

! Det ar strängt forbjudet att flambera mat under fläkten.

Öppna lager skadar filtren och kan orsaka brand och skall darrfor undvikas i alla lagen.
Frityrkokning skull ske under uppsikt for att undvika att overhettad olja fattar eld.
I Vid anvandning tillsammans med spisar och matlagningsutrustning kan tillganglia delar hettas upp avsevirt.
Vad betraffar de teknska och sakerhetsatgder som skall vidtas for avledning av utblasningsluften, skall de foreskrifter som utfardats av lokala myndigheter noga afterlevas.
! Rengör fläkten ofta, savál utvändigt som invändigt, (MINST EN GÁNG I MANADEN, och respektera under alla handelser smtiga underhällsinstruktioner ienna manual).
! Bristande rengöring av fläkten och filtreamt ett uteblivet byte av filtren medfor brandfara.
! Använd eller lamna aldrig fläkten utan korrekt imonerade lampor fort undvika risken fer elektriska stötar.
! Tillverkaren fransager sig allt ansvar for eventuella problem erer brander som orsakats av att instruktionerna ienna manual inte afterlevts.
! Denna Produkt ar märkt enlgt EG-direktiv 2002/96/EEC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).
! Genom att sakerstalla en korrekt kassering avenna produit bidrar du till att forhindra potentiella, negativa konsekvenser for var miljoch var halsa, som annars kan bli foljden om produits inte hanteras pa ratt satt.

Symbolen på Produkten, eller i medfoljande dokumentation, indikerar attenna produit inte fär behandlas som vanligt hushallsavfall. Den skall i stället lamnas in pa en lamplig uppsamlingsplats for atervinning av elektrisk och elektronisk utrustning. Produktensmaste kasseras enigt lokala miljobestammelser for avfallshantering.

Fer mer information om hantering, atervinning och ateranvandning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken dar produiten inhandlades.

Apparat utformad, testad och tillverkad i enligheit med:

Sakerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Räd for en korrekt använding for att minska miljopáverkan: Satt PÁ fläkten på minsta farten nar du böjr att laga mat och lát den vara på i nagra minuter after att du ar färdig. Öka farten bara om det skulle uppSTA mycket rök och ânga och använd ökad fart bara i extrema fall.

Byt ut kolffret(en) vid behov for att bevara en god lukt och effektivitet. Rengor fetffiltret vid behov for att bevara fetffiltrets effektivitet. Anvand den maximala diametern pa ventilationssytemet som indikeras i denna manualen for att forbatra effektiviteten och minimera oljudet. Varning! En utebliven installation av de fixeringsskruvar och fixeringsanordninger som dessa anvisningar foreskriver kan medfora elektriska risker.

ANVÄNDNING

Flakten har tilverkats for att anvandas som utsugningsversion med utvendig evakuering ell som filterversion med intern atercirkulation.

Utsugningsversion

Matoset ledsturukalen med hjalp avett avledningsr som ar fixerat pa anslutningsflansen.

Avledningsroret skall ha somma diameter som anslutningsflansen.

Varning! Avledningsroret medlevereras inte och skall inforskaffas separat.

Roret skall, även nar det ar horisontellt draget, alltid luta latt (cirka 10^ ) uppåt, sä att luften latt kan ledas ut ur lokalen.

I det fall fläkten ar försedd med kolfilter skall dessa tas ur.

Roren och utloppsoppningarna i vaggen med vilka flakten skall anslutas bor ha samma diameter som luftutslappet (anslutningsflansen).

I det fall man anvander ror och utlopsoppningar i vaggen med minre diameter medfor detta en lagre utblasprestanda och en drastisk forhjoing av bullernivan.

Vi avsager oss darrfor allt ansvar gallandeenna typ av problem.

! Använd esskortrormöglich.

Roret skall vara sa rakt som mojigt (hogsta tillatna vinkel pa bjoarna 90^
! Undvik stora skillnader i rorets tvarsnittsarea.
! Använd rör vars insida ar sö slät som mögigt.
! Röret skall vara tillverkat av i lag godkända material.

Filterversion

Den utsugna luften avfettas och befrias fran odorer innan den leds ut i lokalen igen. Nar flakten anvands medenna version ar det nodvändigt att installera ett extra aktivt kolfiltersystem.

INSTALLATION

Minsta tillata n avstand mellan kokkarelens stedyta pa spishallen och koksflaktes underkant ar 55cm om det ar fragan om en elektrisk spis och 65cm om det ar fragan om gassisp er kombinerad gashall.

Om spishällens instruktioner angerett större avständ skall detta respekteras.

Elektrisk anslutning

Natspänngen skall motsvara spänngen som anges pa markplaten som sitter innate i flakten. Om flakten ar utrustad med stickkontakt skall denna anslutas till ett uttag som ar lattilgangliet aven after installationen och som uppyller gallande foreskrifter. I det fall flakten saknar stickkontakt (direktanslutting till naret), erer om uttaget ar placerat pa en svaratkomlig plats skall en godkand tvapolig strombrytare installeras som garantar er fulkomlig frankoppling fran naret i samband med overspänningsklass III, i enlight med installationsbestam-melserna.

Varning! kontrollera innan flaktens krets ansluts med natspänningen att den fungerar korrekt och ar korrekt monterad.

Fläkten ar försedd med en speciell elkabel, kontakta därfor vart teknika servicekontor i det kabeln skadats.

Montering

Produkt med hög vikt. För flyttning och installation av fläktkapan kravs minst två personer.

Innan installationen pabörjas:

• Kontrolera att den inforskaffade Produkten dimensioner ar lämpiga for installationsplatsen.
  Ta ur det/de aktiva kolfiltret/n om sadana ar medlevererade (se aven den harfor gallande paragraphen). Denna /dessa monteras tillbaka endast om flakten skull anvandas som filterversion.
• Kontrollera att inget bifogat material (till exempl pasar med skruvar, garantihandlingar etc.) har placerats innate i flakten (av transportskal), avlagsna eventuellt och spar.
• Om det ar möjigt skall mobler under och intill fläktens installationsområde koplas ur och avlågsnas i syfyt att öka atkomligehen till taket/väggen där fläkten skall installeras. I annat fall skall mobler och delar i området intill installationsplatsen sö langt det ar möjigt skyddas. Välj en plan yta och tack den med att skyddende overdrag där fläkten och medlevererade delar laggs upp.
• Kontrollera ockaattt elektriskt uttag finns i narheten av fluktens installationsplats (pà tillganglig plats även när flakten ar monterad)

och att det gár att ansluta fläkten till en anordning som leder ut roken utomhus (gäller endast Utsugningsversionen).

• Utfor alla nödvändiga väggarben (t.ex.: installationen av ett eluttag och/eller en öppning for avledningsrörets passage).

Fläkten ar utrustad med fixeringspluggar som passar de festa typer av vaggartak. Det ar under alla handelser nodvändigt att ràdfraga en kvalificerad fackman for att forvissa sig om att materialen ar lampade for den aktuella typen av vagg/tak. Vaggen/taket skall vara tillrackligt halffast for att barea upp flaktens vikt.

FUNKTION

Använd en högre hastiget om matoset á mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minuter innan matlagningen inleds och lata den fungera i cirka 15 minutesfter avslutad matlagning.

WHT953S1XBG,WHT653S1XBG

T1T2T3T4T5T6T7T8T9

For att välja huvens Funktioner tryck på symbolen. Funktionen aktiveras Near symbolen släpps.

T1. Stand by (kontrollpanelen ar släckt- alla Funktioner ar avstängda) / ON (kontrollpanelen ar tänd)

OBS: När fläkten inte används (utsugning och belysning) gär den automatiskt over i standbyläge after cirka en minut.

T2. ON/OFF Belysning

VidrornedandbelysningdenavlangalysdiodenSL1mothogerellvanderfattoka repektive sankabelysngenslusstyrka.

OBS: Belysningen tänds med den lusstyrka som var installd nar den stängdes av.

T3. ON/OFF Automatisk Funktion "AdaptTech".

Fläkten ställer automatiskt in utsugningshastighet (effekt) 2, laser av miljöforhallandena i lokalen med hjälp av en sensor och höjer hastigheten om det ar nödvändigt.

I det fall miljofhallandena i lokalen forblir oforandrade stangs flakten av after 10 minuter (detta galler under forutsattning att flakten an installd pa utsugningshastiget (effekt) 1.

OBS: for en korrekt anvandning av denna Funktion skull "Installingn ng den Automatiska Funktionens Parametrar" forst genomforas (se harfor gallande avsnitt).

OBS: I det fall användaren manipulerar hastigheten med hjälp av andra Funktioner när den automatiska Funktionen ar aktiverad, avaktiveras den automatiska ventilationen.

T4. ON/OFF Motor

• Vidör med tänd belysning den avlänga lysdioden SL2 mot höger eller vänster for att höja respektive sanka utsigningshastigheten (effekten).

OBS: motorn startup med den utsugningshastighet (effekt) som var i Funktion nar den stangdes av.

T5. ON/OFF intensiv utsugningshastighet (effekt) "POWER BOOST" (tidsbestamd)

OBS: Efter 5 minuters Funktion atergar flakten till den tidigare instalda hastigheten.

T6. ON/OFF intensiv utsugningshastighet (effekt) "POWER BOOST x 2" (tidsbestamd)

OBS: After 5 minuters Funktion ätergår fläkten till den tidigare inställda hastigheten.

T7. ON/OFF Funktionen „ReFresh".

Utsugningshastigheten (effekten) 1 startup och fungarari 10 minutes varje 50 minutes som flakten stär oanvänd.

T8. ON/OFF Tidsbestamd avstangning av utsugningshestigheten (effekten).

OBS:enna Funktion ar disponibel for de hastigheter som valjs med tangenten T4.

Tryck en aller fler gänger for att valja onskad tidsbestamming for avstängning (10-20-30 minutes)

T9. Signal och reset av filtres mättning

När fettfiltret kraver unterhalb tänds tangenten automatiskt med fast ske. När kolffret kraver unterhalb tänds tangenten automatiskt med blinkande ske.

Tryck efter avslut at underhall oed avstang flkch aktiverad tangent ner tangenten under mer an 3 sekunder for att aterstalla signalen for filtres mattning, upprepa forfarandet om sa behovs (till exempel om bada filtre varit igengrodda).

Aktivering av signalen for kolftrets mättning

Signalen for kolftilrets mättning ar vanligtvis avaktiverad. Gör på följande satt for att aktivera signalen:

Tryck med paslagen display (ON) och avstangd utsugningshastiget (OFF) ned tangenterna T8 och T9 samtidigt under mer an 3 sekunder, tangenten T9 tands med fast sken under cirka 5 sekunder vilket indikerar att signalen har aktiverats.

Upprepa forarandet for att avaktivera Funktionen, tangenten T9 blinkar under cirka 5 sekunder vilket indikerar att signalen har avaktiverats. T7T8T9

Knapparna T8 och T9 är inte synliga på detta stadium (pá vissa modeller). De är bara synliga,enigt beskrivningen ibruksanvisingen i handboken.

Ungefährigt avstand fran knappen T8 fran T7 ar 15 mm och avstandet på knappen T9 fran T8 ar 40 mm.

Installingn av den Automatiska Funktionens Parametrar:

utfor "Kalibrering av flakten" for en korrekt anvandning av den automatiska fonctionen.

Kalibrering av fläkten

Tryck med pascalen display (ON) och avstangd utsugningshastighet (OFF) ned tangenten T3 under 3 sekunder. Utsugningshastighet (effekt) 2 startup och tangenten T3 blinkar vilket indikerar att kalibreringen av flakten startat. Kalibreringen tar cirka 15 minuter i ansprak.

OBS: tryck pa tangenten T3 under 5 sekunder for att avbryta kalibreringen, denna ogiltigforklaras och maste alltsa utforas pa nytt.

WHT943A2XBG,WHT643A2XBG,WHT663S2X,WHT963S2X

T1T2T3T4T5T6T7T8T9

For att välj ha huvens Funktioner tryck pa symbolen. Funktionen aktiveras när symbolen släpps.

T1. Stand by (kontrollpanellen ar släckt- alla Funktioner ar avstängda) / ON (kontrollpanellen ar tand)

OBS: När fläkten inte används (utsugning och belysning) gär den automatiskt over i standbyläge after cirka en minut.

T2. ON/OFF Belysning

Gäller endast vissa modeller (se bilden oven):

Tryckflera gangerfor onskad lusstyrka:

L1: svag belysning

L2: medelstark belysning

L3: stark belysning

Tryckigen for att slacka belysningen.

Fläkten ställer automatisch in utsugningshastigkeit (effekt) 1, laser av miljöfürhallandena i lokalen med hjälp av en sensor och höjer hastigheten om det ar nödvändigt.

I det fall miljofhallandena i lokalen forblir oforandrade stangs flakten av after 10 minuter (detta galler under forutsattning att flakten ar installd pa utsugningshastiget (effekt) 1.

OBS: for en korrekt använding av denna Funktion skull "Inställning av den Automatiska Funktionens Parametrar" Först genomforas (se härfor gällande avsnitt).

OBS: I det fall användaren manipulerar hastigheten med hjälp av andra Funktioner nar den automatiska Funktionen ar aktiverad, avaktiveras den automatiska ventilationen.

T4. Manuell inställning av utsugningshastighet (effekt):

L4: utsugningshastighet (effekt) 1

L5: utsugningshastighet (effekt) 2

L6: utsugningshastighet (effekt) 3

Tryckigenforstangaavflakten(OFF).

OBS: den manuella inställningen utesluter alla andra Funktioninställningar som gäller luftutsugningen.

T5. ON/OFF intensiv utsugningshastighet (effekt) "POWER BOOST" (tidsbestamd)

OBS: Efter 5 minuters Funktion atergar flakten till den tidigare instalda hastigheten.

T6. (Gäller endast vissa modeller) ON/OFF intensiv utsugningshastigkeit (effekt) "POWER BOOST x 2" (tidsbestamd)

OBS: After 5 minuters Funktion ätergår fläkten till den tidigare inställda hastigheten.

T7. ON/OFF Funktionen „ReFresh".

Utsugningshastigheten (effekten) 1 startup och fungarari 10 minutes varje 50 minutes som flakten star oanvand.

T8. ON/OFF Tidsbestamd avstangning av utsugningshastigheten (effekten). (cirka 30 minutes)

OBS: denna Funktion ar disponibel for de hastigheter som valjs med tangenten T4.

T9. Signal och reset av filtres mättning

När fetffiltret kräver underhall tänds tangenten automatiskt med fast ske. När kolffiltret kräver unterhall tänds tangenten automatiskt med blinkande ske.

Tryck efter avslutat underhall och med avstang flakt och aktiverad tangent ner tangenten under mer an 3 sekunder for att aterstalla signalen for filtres mattning, upprepa forfarandet om sa behovs (till exempl om bada filtre varit igengrodda).

Aktivering av signalen for kolftilrets mättning

Signalen for kolftrets mattning ar vanligtvis avaktiverad. Gor pa foljande satt for att aktivera signalen:

Tryck med paslagen display (ON) och avstangd utsugningshastiget (OFF) ned tangenterna T8 och T9 samtidigt under mer an 3 sekunder, tangenten T9 tands med fast sken under cirka 5 sekunder vilket indikerar att signalen har aktiverats.

Upprepa forarandet for att avaktivera Funktionen, tangenten T9 blinkar under cirka 5 sekunder vilket indikerar att signalen har avaktiverats.

Knapparna T8 och T9 är inte synliga på detta stadium (pá vissa modeller). De är bara synliga,enigt beskrivningen iBruksanvisingen ihandboken.

Ungefärlicht avstand fran knappen T8 fran T7 ar 16 mm och avständet på knappen T9 fran T8 ar 26 mm.

Installingn av den Automatiska Funktionens Parametrar:

utfor "Kalibrering av flakten" for en korrekt anvandning av den automatiska Funktionen.

Kalibrering av fläkten

Tryck med pascalgen display (ON) och avstangd utsugningshastigkeit (OFF) ned tangenten T3 under 3 sekunder.

Utsugningshastighet (effekt) 2 startar och tangenten T3 blinkar vilket indikerar att kalibreringen av fläkten startat.

Kalibreringen tar cirka 15 minuter i ansprak.

OBS: tryck pa tangenten T3 under 5 sekunder for att avbrya kalibreringen, denna ogiltigforklaras och maste alltsu utforas pa nytt.

Val av spishäll

Tryck med paslagen display (ON) och avstangd utsugningshastigkeit (OFF) ned tangenten T3 under 5 sekunder.

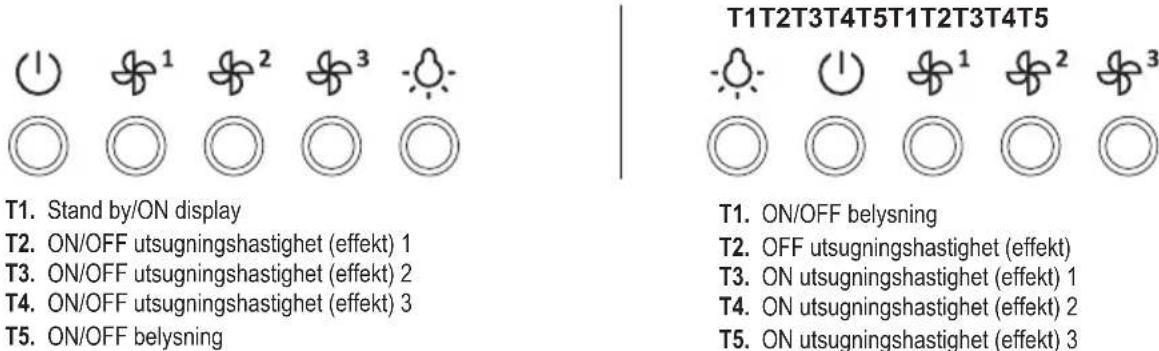

WHT643E4XBG, WHT943E4XBG, WHT633E2X, WHT633E2X, WHT923E5X, WHT623E3XBG, WHT923E3XBG, WHT623E5XUK, WHT923E5XUK, WHT923E3XBGUK

En latt vidroring ar tillracklig for att valja flaktens Funktioner.

UNDERHALL

Varning! Gor alltid flakten stromlos innan nagon typ av underhallsarbete erler rengoring inleds genom att sla ifran bostadens huvudstrombrytare.

Rengöring

Fläkten skull rengöras ofta, savál invändigt som utvändigt (atminstone med sama underhállsintervall som für fettfiltre). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvikprodukter som innehaller slipmedel.

ANVÄND INTE ALKOHOL!

Varning: Observera att en bristande rengoring av apparaten och iche utforda filterbyten kan medfor brandrisk. Folj darr for ovanstaende instruktioner noga.

Tillverkaren fransager sig allt ansvar for eventuella motorskador, eldsvdor beroende p aett bristande underhall erer att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medfora brandrisk. Föj)därfor ovanstäende instruktioner noga.

Fettfilter

Detta sugeruppfettpartiklar som bildasisamband medmatlagningen.

Filtret skall rengoras en gang i manaden, med ett mlt rengringsmedel, for hand ell er diskmaskin, med lag temperatur och kort program. Vi tvatt i diskmaskin kan fettfiltret av metall missfargas utan att detta pa nagot satt paverkar filtres uppsugningsformaga. Nar filret skall monteras ur drar man i handtaget som lossas med hjalp av en fjader.

Kolfilter (endast filterversion)

Det absorbera obehagiga lukt som orsakas av matlagning. Mttnadskolfitrets mttad sker after mer ellre mindre langvarig anvanding, beroende pa typ av matlagning och regelbundet rengoring av fetffilteret. Filterinsatsen ske under alla omstandigheter rengoras minst var 4: e manad (lamplig for diskmaskiner). Filtret bor fornyas senast 36 manader.

Byte av Lampor

Koppla ur apparaten fran elnaret.

Varning! Kontrollera att lamporna har svalnat innan ni vidrOR dem.

Byt ut den trasiga lampan med en lampa av somma typ enligt anvisingarna pa markplaten aller intill flaktens lampa.

Fläkten ar utrustad med ett belysningsystem som bygger på lysdiodstkologi.

Lysdioderna garantarar optimal belysning, uptil 10 ganger langre livslangd jamfort med konventionella lampor och mojiggor en energi-besparing p 日 90%

Kontakte det tekniiska servicekontoret for byte av lysdioderna.
