BRUKSANVISNING D2615X0GB NEFF

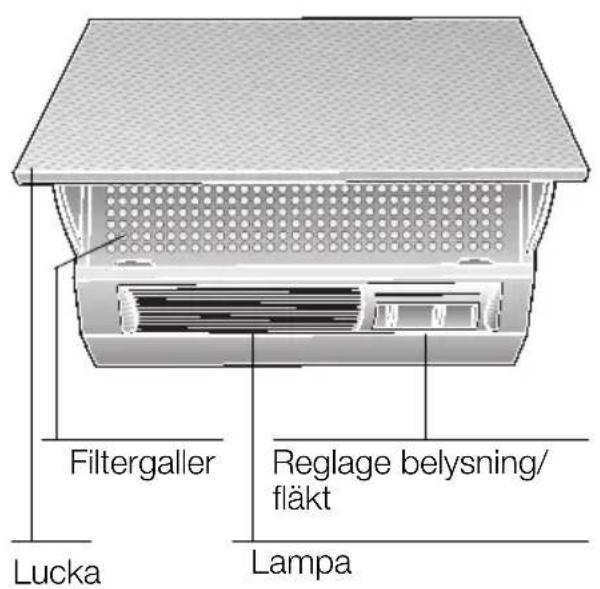

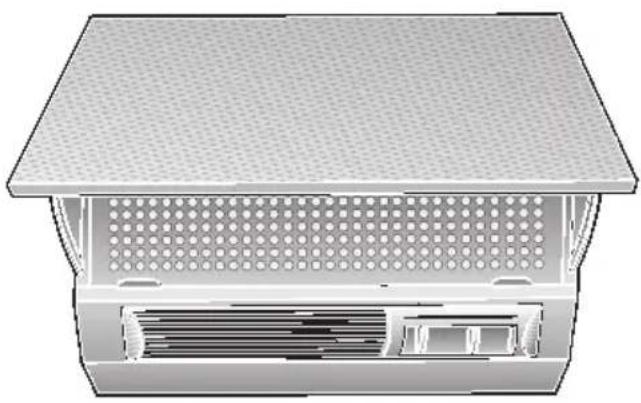

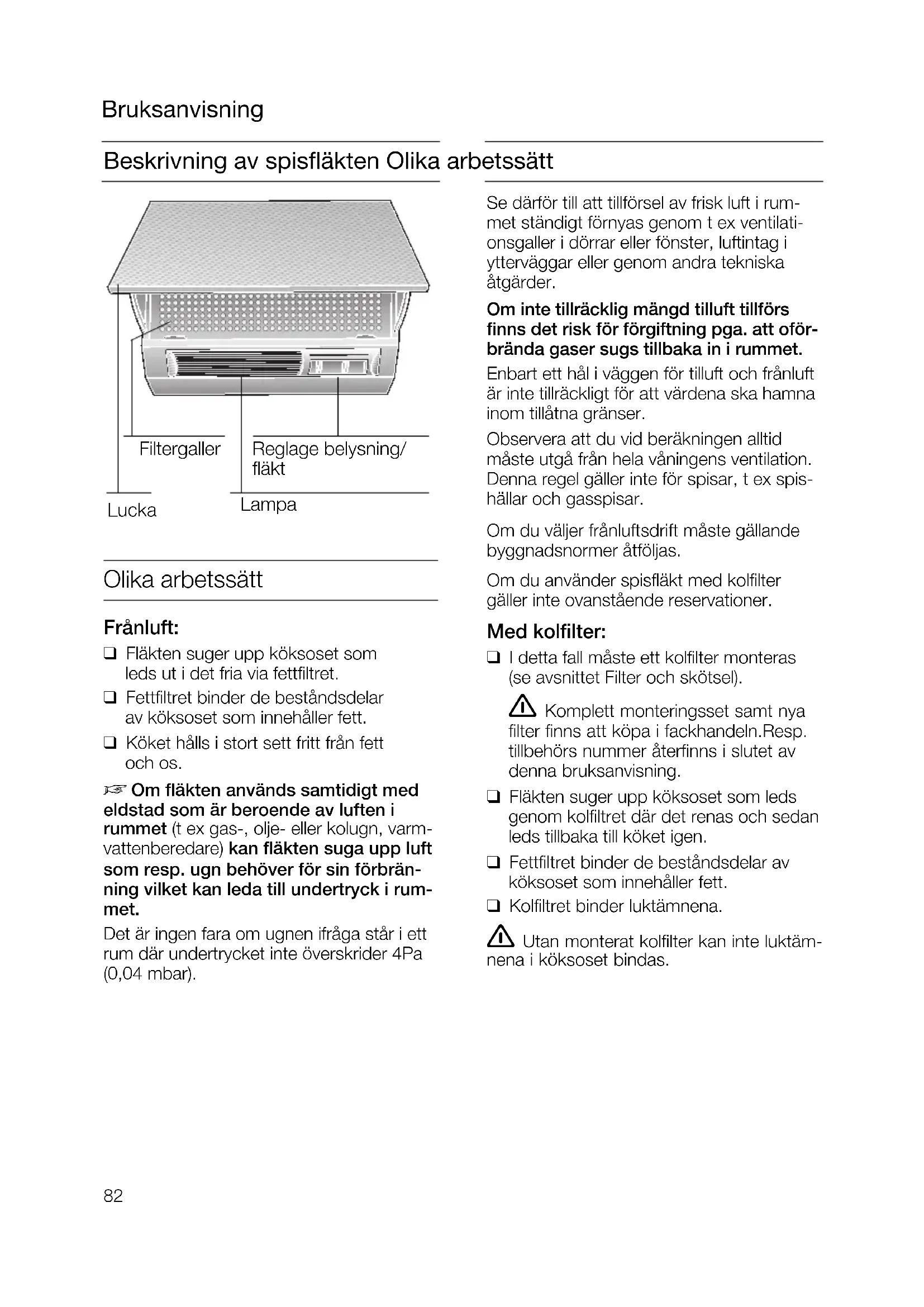

Montaje82 Se därför till att tillförsel av frisk luft i rum-met ständigt förnyas genom t ex ventilati-onsgaller i dörrar eller fönster, luftintag iytterväggar eller genom andra tekniskaåtgärder.Om inte tillräcklig mängd tilluft tillförsfinns det risk för förgiftning pga. att oför-brända gaser sugs tillbaka in i rummet.Enbart ett hål i väggen för tilluft och frånluftär inte tillräckligt för att värdena ska hamnainom tillåtna gränser.Observera att du vid beräkningen alltidmåste utgå från hela våningens ventilation.Denna regel gäller inte för spisar, t ex spis-hällar och gasspisar. Om du väljer frånluftsdrift måste gällandebyggnadsnormer åtföljas.Om du använder spisfläkt med kolfiltergäller inte ovanstående reservationer. Med kolfilter: K I detta fall måste ett kolfilter monteras(se avsnittet Filter och skötsel). Komplett monteringsset samt nya filter finns att köpa i fackhandeln.Resp. tillbehörs nummer återfinns i slutet av denna bruksanvisning.K Fläkten suger upp köksoset som ledsgenom kolfiltret där det renas och sedanleds tillbaka till köket igen.K Fettfiltret binder de beståndsdelar avköksoset som innehåller fett.K Kolfiltret binder luktämnena. Utan monterat kolfilter kan inte luktäm- nena i köksoset bindas. Olika arbetssätt Frånluft: K Fläkten suger upp köksoset som leds ut i det fria via fettfiltret.K Fettfiltret binder de beståndsdelarav köksoset som innehåller fett.K Köket hålls i stort sett fritt från fett och os. Om fläkten används samtidigt medeldstad som är beroende av luften irummet (t ex gas-, olje- eller kolugn, varm-vattenberedare) kan fläkten suga upp luftsom resp. ugn behöver för sin förbrän-ning vilket kan leda till undertryck i rum- met. Det är ingen fara om ugnen ifråga står i ettrum där undertrycket inte överskrider 4Pa(0,04 mbar). Lucka Filtergaller Lampa Reglage belysning/ fläkt Beskrivning av spisfläkten Olika arbetssätt Bruksanvisning83 Om fläkten är skadad får den inte anslutas. Installation och inkoppling får endast utföras av fackman. Om sladden skulle skadas får den endast bytas ut av service eller utbildad fackman. Detta för att undvika fara. Se till att förpackningsmaterialet tas om hand på miljöriktigt sätt (läs närmare i monteringsanvisningen). Denna fläkt får endast användas i ett normalt hushåll. Använd aldrig spisfläkten utan att lam- porna sitter iskruvade. Byt genast trasiga lampor för att und- vika att resterande lampor blir överbelasta- de. Använd aldrig spisfläkten utan fettfilter. Överhettat matfett och olja kan vid matlagning lätt självantändas. Håll därför arbetsplatsen under uppsikt vid tillagning av maträtter med fett eller olja, t ex pom- mes frites. Flambera inte under spisfläkten. Lågorna kan göra att fettfiltret ! börjar brinna. Kokzonerna ska alltid vara helt täckta av tillagningskärlen. Spisfläkten får inte installeras över eld- stad som drivs med fast bränsle (kol, trä o dyl). (Se närmare anvisningar i monterings- anvisningen.) Gashällar/gasspisar Ha inte alla gasplattor på samtidigt under en längre tid (max. 15 minuter) i högsta läge eftersom det då finns risk för brännskador om man råkar röra vid fläk- tens hölje resp. kan fläkten skadas. Om tre eller flera gasplattor samtidigt är påslagna måste fläkten ställas in på maxläge. Obs! K Denna bruksanvisning gäller för flera modeller. Därför kan det hända att detaljer beskrivs som inte finns på just din fläkt. K Denna spisfläkt är godkänd enligt gällan- de bestämmelser. Reparationer får endast utföras av fack- man. Reparationer som inte utförts på ett sakkunnigt sätt kan innebära stor fara för användaren. K Läs noga igenom hela bruksanvisningen före första användningen. Här finns viktig information om säkerhet, användning och skötsel. K Spara bruks- och monteringsanvisnin- gen till den som ev. övertar fläkten efter dig. Före första användningen84 Så används fläkten Köksoset avlägsnas mest effektivt om du: K startar fläkten i samband med att du börjar tillagningen. K stänger av fläkten först några minuter efter det att du lagat färdigt maten. Start: K Öppna luckan. K Ställ in önskad fläkthastighet. Stopp: K Stäng luckan. Nästa gång du öppnar luckan arbetar fläk- ten i den hastighet som senast var inställd. Start: K Öppna luckan. K Ställ in önskad fläkthastighet. K Intensivläge börjar arbeta. Stopp: Det finns två olika sätt att stänga av fläkten på. Stopp sätt 1 K Skjut reglaget till läge 0. Stopp sätt 2 K Stäng luckan (utan att röra reglaget). K Nästa gång du vill starta fläkten öppnar du bara luckan. Fläkten kommer då att arbeta i den hastighet som senast var inställd. Belysning: Belysningen kan tändas även om fläkten är avstängd.

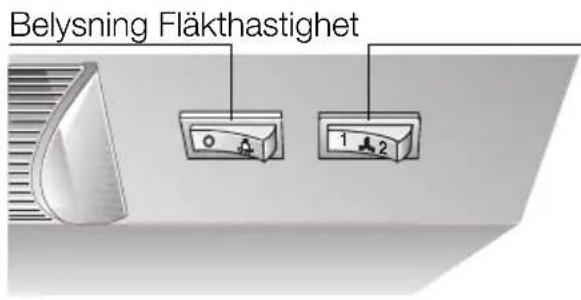

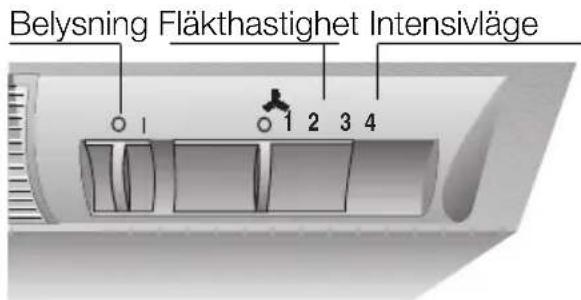

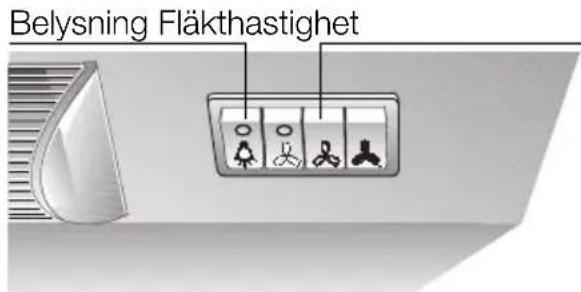

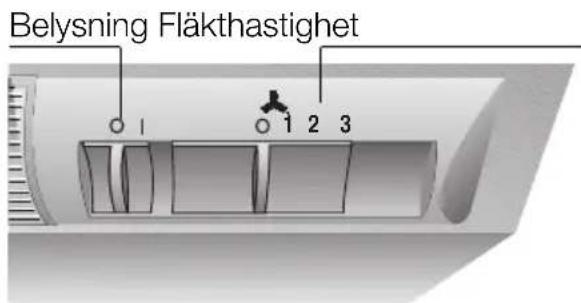

Belysning Fläkthastighet Belysning Fläkthastighet Belysning Fläkthastighet Belysning Fläkthastighet Intensivläge85 Filter och skötsel Olika typer av fettfilter kan användas för att binda de fetthaltiga beståndsdelarna och luktämnena i köksoset. Fettfilter: Filtermattan består av svårantändligt mate- rial. Obs! Allt eftersom filtret fylls med fetthaltiga ämnen ökar risken för antändning. Dessu- tom påverkas fläktens sugeffekt negativt. Viktigt: Genom att i god tid byta till ny filtermatta förebyggs risken för brand i samband med fritering eller stekning. Byte av fettfilter: K Vid normal användning (1-2 timmar per dag) måste fettfiltret bytas efter 8-10 veckor. K Fettfilter med tryck: byt senast när färg- trycket börjar upplösas. K Använd endast originalfilter. Originalfilter är en garanti för att fläkten ska fungera optimalt samt att säkerhets- föreskrifterna åtföljs. Det gamla fettfiltret: Fettfilter innehåller inte skadliga ämnen. De är komposterbara och kan slängas med bioavfallet. Metallfettfilter: Filtermattorna består av obrännbar metall. Obs! Allt eftersom filtren fylls med fetthaltiga ämnen ökar risken för antändning. Dessu- tom påverkas fläktens sugeffekt negativt. Viktigt: Genom att i god tid rengöra metallfettfiltren förebyggs risken för brand i samband med fritering eller stekning. Rengöring av metallfettfiltren: K Vid normal användning (1-2 timmar per dag) måste metallfettfiltren rengöras efter 8-10 veckor. K Filtren kan rengöras i diskmaskin, Even- tuellt kan metallen då missfärgas något. K Metallfilter måste ligga fritt inne i disk- maskinen. De får inte klämmas fast. Viktigt: Diska inte starkt nedsmutsade filter till- sammans med annat porslin. K Vid handdisk: Låt filtren först ligga i blöt i hett diskvatten. Borsta dem därefter ordentligt, skölj och låt dropptorka. K Använd endast originalfilter. Originalfilter är en garanti för att fläkten ska fungera optimalt.86 Filter och skötsel Sätta tillbaka fettfiltren

1. Kläm fast filtermattan med trådgallret.

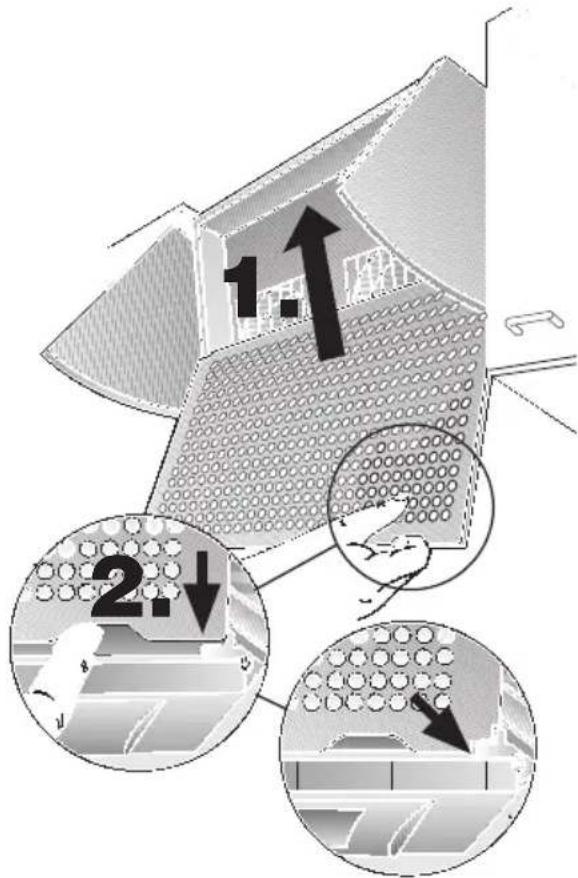

2. Placera filtergallret mot höljet enligt bil-

den och skjut det uppåt. Tryck filtret i underkanten inåt över fästena och skjut ned det. Kontrollera att filtergallret sitter fast ordentligt bakom fästena på båda sidor.

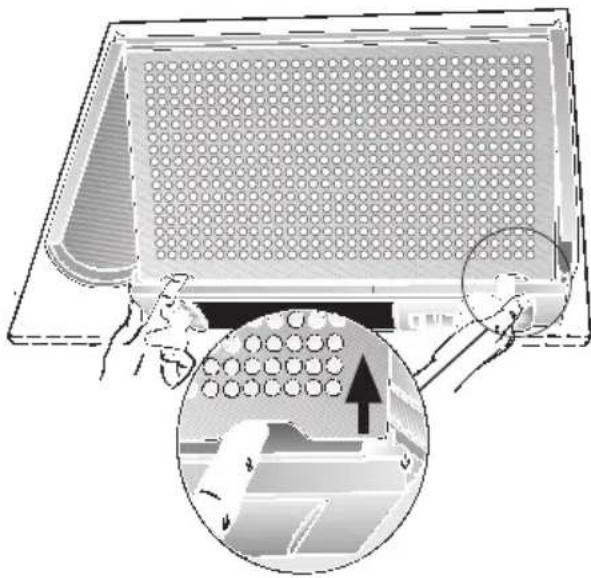

1. Öppna luckan till stoppet.

2. Lyft filtergallret över fästena i framändan,

dra det mot dig och lossa det nedåt.

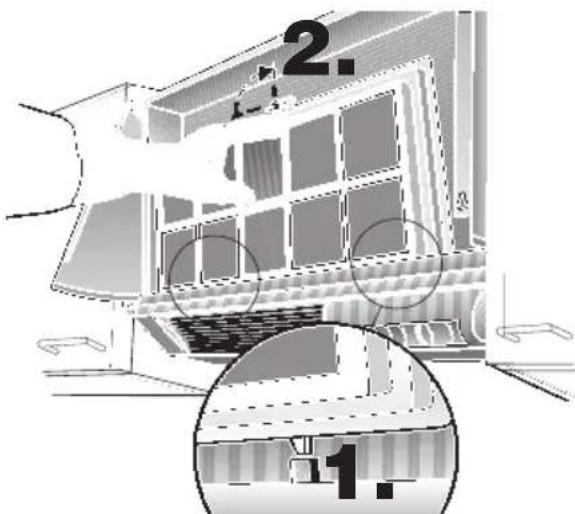

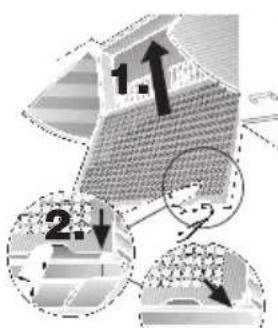

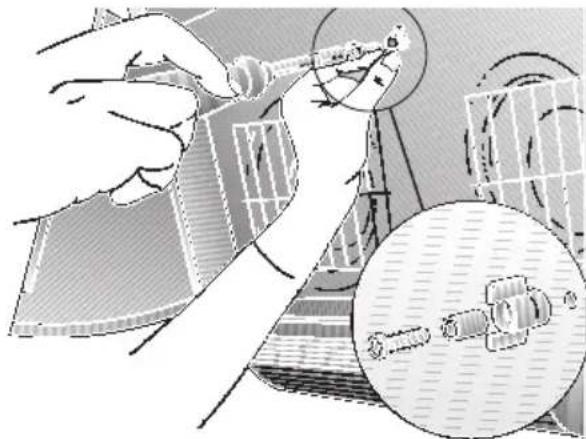

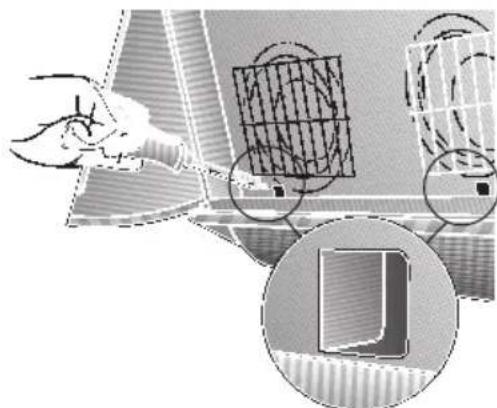

Lossa den mättade filtermattan, rengör filtergallret och lägg i en ny filtermatta. Metallfettfilter Lossa de mätta- de filtermattorna, rengör filtermat- tor och filtergaller. Lägg tillbaka de rengjorda filter- mattorna. Kontrollera noga att det inte finns någon luftspringa i mitten mellan mattorna.87 Filter och skötsel Kolfilter: Kolfiltret binder luktämnena.Byta till nytt kolfilter:1. Öppna luckan till stoppet. 2. Lyft filtergallretöver fästena iframändan, dradet mot dig ochlossa det nedåt.3. Stick skruven genom vingmuttern ochhylsan och vrid in den i höljet (behöverendast göras första gången). – Skruvoch vingmutter följer med kolfiltret.4. Tryck båda spärrarna i höljet inåt medhjälp av en skruvmejsel e dyl (behöverendast göras första gången).5. Placera kolfiltret nedtill i höljets vänstrahörn. Skjut filtret tills hakarna fastnar i detvå öppningarna och lås sedan fast filtretmed vingmuttern upptill.6. Placera filtergallretmot höljet enligtbilden och skjutdet uppåt. Tryckfiltret i underkan-ten inåt överfästena och skjutned det. Kontrollera att filtergallret sitter fast ordentligt bakom fästena på båda sidor.Gammalt kolfilter tas ut i omvänd ordning.Byte av kolfilter:Vid normal användning (1-2 timmar perdag) måste kolfiltret bytas ungefär 1gång/år.Nya kolfilter finns att köpa i fackhandeln (seavsnittet Extra tillbehör). Använd endast originalfilter.Originalfilter är en garanti för att fläktenska fungera optimalt.Det gamla kolfiltret: Kolfilter innehåller inga skadliga ämnen.De kan därför slängas med övriga köks-sopor.

1. Stäng av fläkten. Gör därefter fläkten

strömlös antingen genom att dra ut stickkontakten ur vägguttaget eller vrida ur säkringen till fläkten.

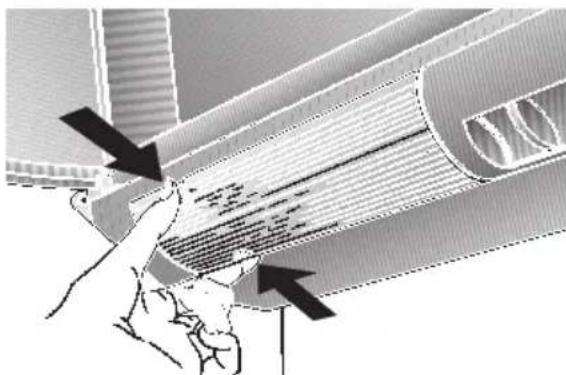

2. Tryck ihop lamphöljet en aning på de

markerade ställena och lyft av det mot dig.

3. Byt till ny lampa (vanlig glödlampa som

finns att köpa i handeln, max 60 W, sockel E14).

4. Sätt tillbaka lamphöljet.

5. Sätt tillbaka stickkontakten i vägguttaget

resp. vrid åter i säkringen. Råd vid fel Ta kontakt med en serviceverkstad vid ev. frågor eller vid fel på fläkten. (Se förteckningen över serviceverkstäder.) Uppge uppgifterna nedan vid kontakt med serviceverkstad: Fyll i uppgifterna från typskylten redan nu fältet ovan. Om du tar ut fettfiltren syns typskylten inuti fläkten. E-Nr. FD Byta lampor Dra alltid först ut stickkontakten ur väg- guttaget eller vrid ur säkringen till fläk- ten.

Rengör de delar av fläkten du kommer åt i samband med rengöringen av fettfilt- ren. Därigenom förebygger du risken för bränder samtidigt som fläkten kan fun- gera optimalt.

Använd varmt vatten med diskmedel i eller milt fönsterrengöringsmedel.

Skrapa inte av smuts som fastnat utan blöt upp det med våt trasa.

Använd inga starka rengöringsmedel eller skursvampar som kan repa ytan.

Obs! Använd inte lösningsmedel (t ex T-sprit) på plastytor eftersom de kan ge upphov till matta fläckar. Var försiktig! Ventilera köket ordentligt. Ha ingen öppen eld i närheten. Reglagen rengörs med mjuk trasa fuk- tad i milt diskvatten. Använd aldrig rengöringsmedel för rostfritt på reglagen. Ytor i rostfritt stål:

Använd ett milt rengöringsmedel utan repande effekt avsett för rostfritt stål.

Ytorna rengörs i slipriktningen. Använd inte svampar som kan repa ytor i rostfritt stål och inte heller putsmedel innehållande sand, soda, syra eller klorider. Lackerade ytor och ytor i aluminium eller och plast

Använd en mjuk fönster- eller microfiber- duk som inte luddar av sig.

Använd inte torra trasor.

Använd ett milt fönsterrengöringsmedel.

Använd inga starka rengöringsmedel, inte heller rengöringsmedel som innehål- ler syra eller lut.

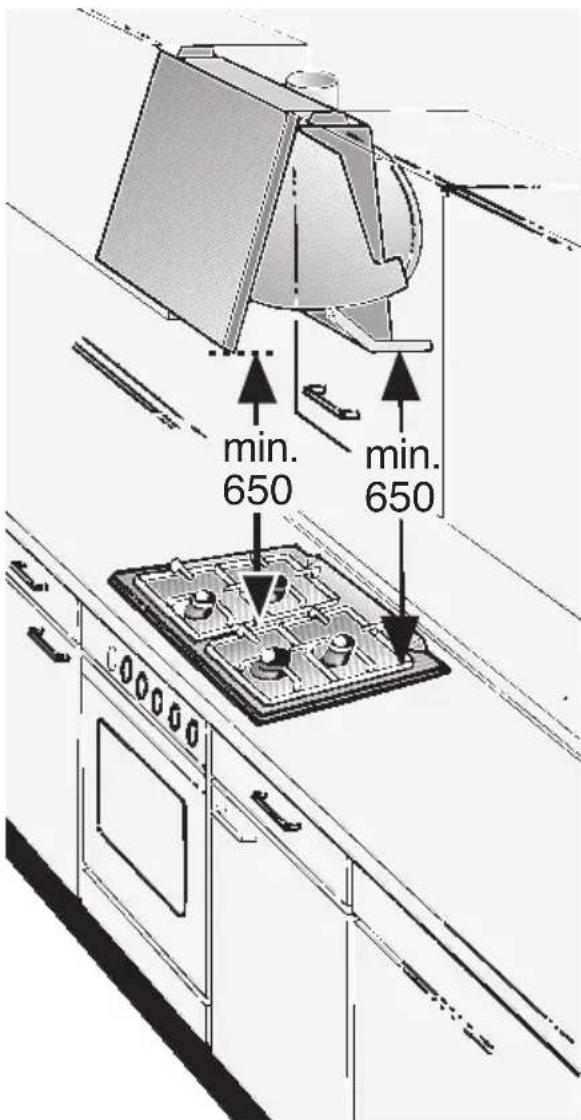

Använd inte skurmedel. Rengöring och skötsel89 Monteringsanvisning: Viktigt att veta Viktigt vid montering över gasspis/-häll: Följ gällande bestämmelser i resp. land för montering av spisfläktar över gasspis/- häll. Följ gällande monteringsbestämmelser och de monteringsanvisningar tillverkaren av gasspisen/-hällen lämnar. Fläkten får endast monteras med ena sidan mot högskåp eller hög vägg. Minimiavstånd 50 mm. Minimiavstånd mellan galler på gas- spis/-häll och fläkt: 650 mm Gamla uttjänta produkter är inte vär- delöst avfall. Om de får tas om hand på miljöriktigt sätt kan värdefulla råmaterial återvinnas. Dra ut stickkontakten ur vägguttaget och kapa sladden så nära maskinen som möj- ligt innan den lämnas till skrotning. Fläkten har skyddats av förpacknings- materialet på sin väg till dig. Samtliga mate- rial som använts är miljövänliga och kan återvinnas. Hör med din kommun eller det lokala ren- hållningsverket var du kan lämna förpack- ningsmaterialet så att det tas om hand på bästa miljöriktiga sätt. Fläkten har två olika arbetssätt: frånluft eller med kolfilter. Spisfläkten ska alltid placeras mitt över häll/spis. Minimiavstånd mellan elektriska kokzo- ner och fläktens underkant:650 mm Fläkten får endast monteras över eld- stad för fast bränsle, som kan förorsaka eldsvåda (t ex på grund av gnistor), om eld- staden har ett slutet icke avtagbart skyddshölje och i enlighet med gällande bestämmelser i resp. land. Denna inskrän- kning gäller ej för gasspis/-häll. Ju mindre avstånd mellan spisfläkt och spis/häll, desto större risk för att det bildas vattendroppar på fläktens undersida p g a vattenånga.90 Före monteringen Frånluft

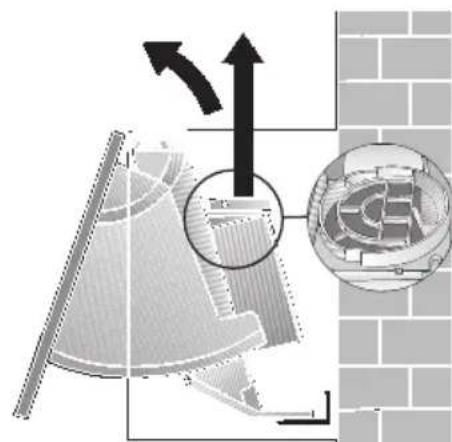

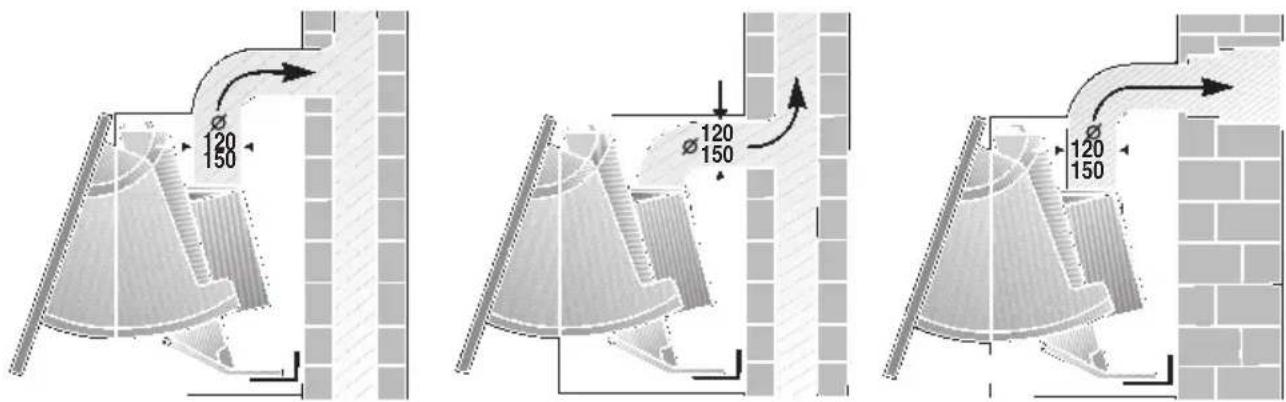

Den avgående luften leds via en ventilati- onstrumma uppåt eller direkt ut i det fria.

Den avgående luften får inte ledas ut i skorsten för rök eller avgas om denna är i funktion eller i en trumma som används för ventilation av rum där det står en eldstad. Gällande bestämmelser (t ex byggnorm) i respektive land måste åtföljas beträf- fande hur den avgående luften får ledas ut. Leds den avgående luften ut genom en skorsten för rök eller avgas som inte längre är i funktion, måste tillstånd inhämtas från ansvarig sotare.

Sörj för god ventilation om du använ- der spisfläkten samtidigt med en eldstad som är beroende av luften i rummet (t ex gas-, olje- eller kolugn, varmvattenberedare) eftersom fläkten suger upp luft som respek- tive ugn behöver för sin förbränning. Det är ingen fara om ugnen ifråga står i ett rum där undertrycket inte överskrider 4Pa (0,04 mbar). Se därför till att tillförsel av frisk luft i rummet ständigt förnyas genom t ex ventilationsgal- ler i dörrar eller fönster, luftintag i ytterväg- gar eller genom andra tekniska åtgärder. Om inte tillräcklig mängd tilluft tillförs finns det risk för förgiftning pga. att oför- brända gaser sugs tillbaka in i rummet. Enbart ett hål i väggen för tilluft och frånluft är inte tillräckligt för att värdena ska hamna inom tillåtna gränser. Observera att du vid beräkningen alltid måste utgå från hela våningens ventilation. Denna regel gäller inte för spisar, t ex spis- hällar och gasspisar. Om du använder spisfläkt med kolfilter gäl- ler inte ovanstående reservationer. Så här fungerar fläkten mest effektivt:

Så få rörkrökar som möjligt.

Så stor diameter som möjligt på rör och rörkrökar. Långa och grova kanaler, många rör- krökar eller för liten diameter gör att fläkten förlorar i effektivitet och des- sutom ökar bullernivån.

Platta kanaler måste ha likvärdig inre area som runda. De bör inte ha skarpa böjar. l 120 mm ca. 113 cm

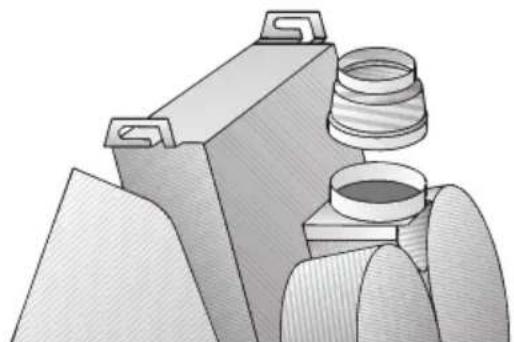

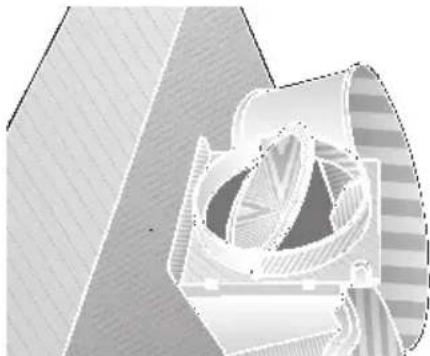

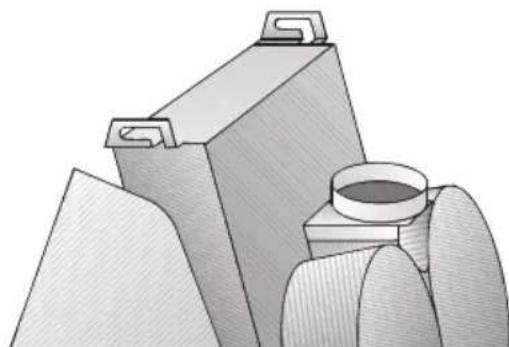

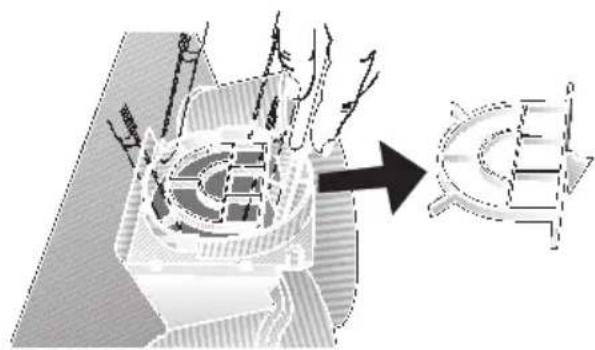

K Vid avvikande rördiameter: Sätt in tät- ningslister. K Vid frånluftsdrift: Sörj för tillräcklig venti- lation.91 Före monteringen Frånluft: Skär först bort skyddsgall- ret i rörstosen. Vid drift med frånluft bör kallrasskydd monteras om sådant inte redan finns i från- luftskanalen eller väggen. Om kallrasskydd inte medföljer fläkten kan det köpas i fackhandeln. Så monteras kallrasskyddet: Sätt ventilklaffen i hålen på rörstosen. Om den avgående luften leds ut genom yttervägg, bör anslutningslåda mot mur användas. Anslutning frånluftskanal Ø 100 mm: Fäst reduceringsstycket (medföljer resp. finns att köpa i fackhandeln) i rörstosen och fäst frånluftskanalen i denna. Anslutning frånluftskanal Ø 120 mm: Fäst kanalen direkt i rörstosen. Anslutning frånluftskanal Ø 150 mm: Fäst förstoringsstycket (medföljer resp. finns att köpa i fackhandeln) i rörstosen och fäst frånluftskanalen i denna. Kontrollera att ev. monterat kallras- skydd fungerar. Drift med kolfilter Kolfilter används om anslutning till husets ventilationskanal inte är möjlig. Luften renas i ett extra kolfilter och leds sedan tillbaka till rummet igen.92 Montering Montera spisfläkten och sätt därefter in kolfiltret. (Montering – se avsnittet Filter och Skötsel) Om fläkten monteras under ett överskåp måste luftöppningen vara tillräckligt stor (minst 177 cm

Med fläkten följer som standard ett skyddsgaller i rörstosen. Om detta tagits bort måste rörstosen kompletteras med ett reduceringsstycke (se avsnittet Extra till- behör). Elektrisk anslutning Spisfläkten får endast anslutas till ett jor- dat vägguttag. Vägguttaget ska helst pla- ceras direkt bakom beklädnaden. Elektriska data: Elektriska data återfinns på fläktens typs- kylt. Typskylten syns inuti fläkten när du tar ut filterramen. Gör fläkten strömlös före alla slags reparationer på den. Anslutningsledningens längd: 1,30 m. Om fast anslutning fordras: Spisfläkten får endast monteras av behörig elektriker. Frånskiljare måste användas. Använd kon- takt med en kontaktöppning om minst 3 mm och allpolig frånslagning. Dit hör LS- omkopplare och skyddsbrytare. Om anslutningsledningen skadas får den endast bytas ut av tillverkaren, service eller av annan fackman. Detta för att undvi- ka fara. Denna spisfläkt är avstörd enligt EU:s bestämmelser för radioavstörning. Före monteringen Obs! Specialmonteringsset finns att köpa i fackhandeln (se avsnittet Extra tillbehör). Spisfläkten är avsedd att monteras mellan två överskåp.

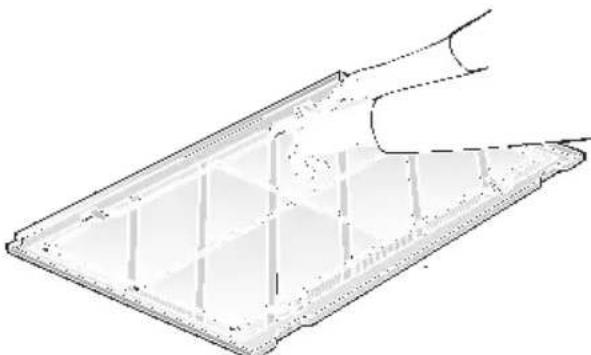

1. Ta bort fettfiltren

(se avsnittet Filter och skötsel).

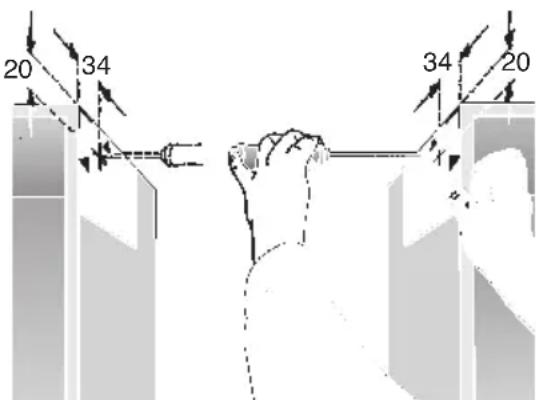

2. Markera med hjälp av bifogad mall skru-

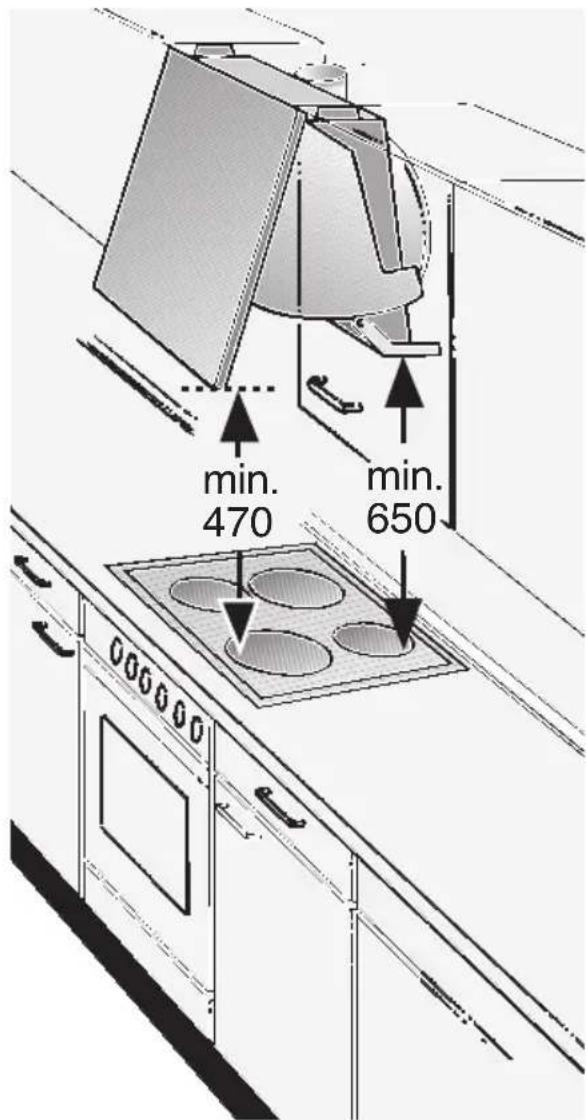

varnas placering i skåpväggarna. Fläkten kan även monteras längre ner beroende på hur höga överskåpen är. Minsta avstånd mellan häll och fläkt = 650 mm (fästskruvarna måste placeras minst 1040 mm över hällen).

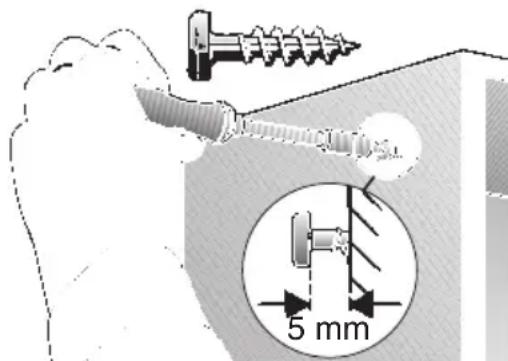

3. Gör hål för fläkten (stick hål med syl eller

använd 2 mm borr) och dra åt skruvarna så att bara 5 mm återstår. 5 mm

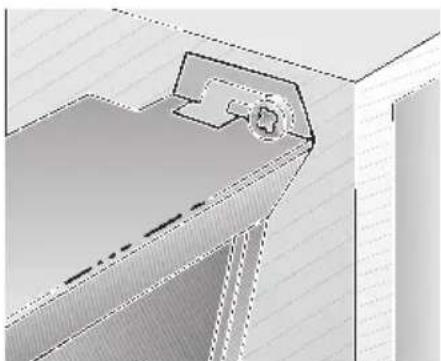

4. Häng fast fläkten mellan skåpen i skru-

5. Skjut in de båda sidorna till den utfällba-

ra fläktkåpan till stoppet.

6. Justera fläkten i

framkanten så att den sitter rakt. Viktigt: Om det finns ett mellanrum mellan skåp och snickerilucka (t ex på grund av anslagsgummi) ska fläkten flyt- tas fram motsvarande långt.

7. Markera de nedre skruvarnas placering ,

förborra och dra åt skruvarna.

8. Dra åt samtliga 4 skruvar.

9. Samman samman rörkanalerna.

10. Koppla fläkten till elnätet.

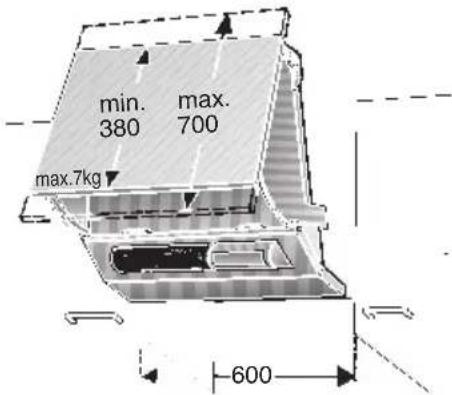

Så monteras snickeriluckan: Luckans tjocklek: minst 16 mm Luckans höjd: 380 - 700 mm Luckans vikt: max 7 kg Luckan kan få skjuta ut upptill och nedtill för att anpassas till omgivande skåp.

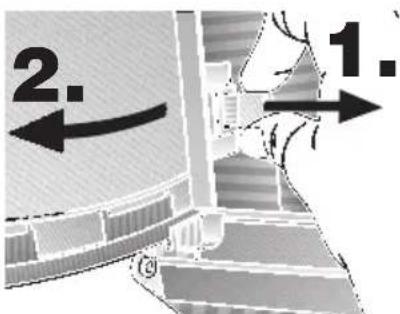

1. Ta bort sidorna till den utfällbara fläkt-

kåpan igen. Gör så här: Dra den röda plastspärren i beklädnaden inåt och dra sidan utåt.

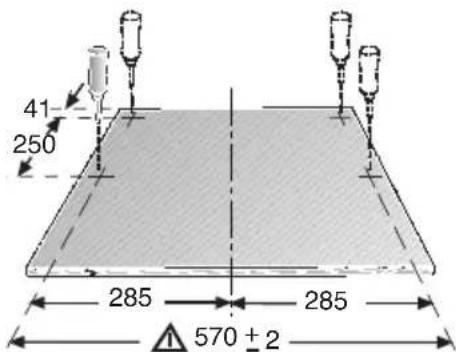

2. Markera fästpunkterna på luckan. Måt-

ten för de lodräta avlånga hålen framgår av bilden nedan: Vid differens mellan snickeriluckans överkant och skåpets överkant, ändra måt- ten i motsvarande grad.

max.7kg Montering94 Om fläkten inte monteras jäms med skåpen måste luckan monteras högre i motsvarande grad. Håll måttet 570 ± 2 exakt.

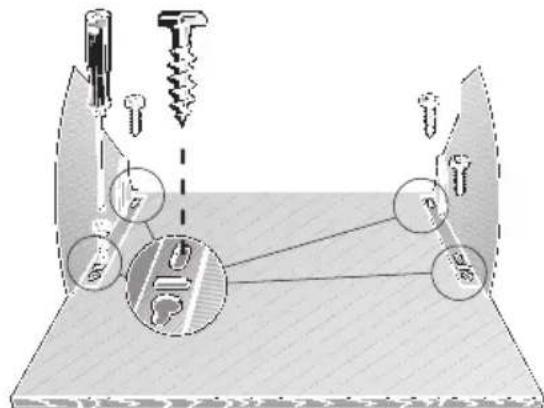

3. Skruva fast sidorna i snickeriluckan. Var

noggrann så att den hamnar rätt.

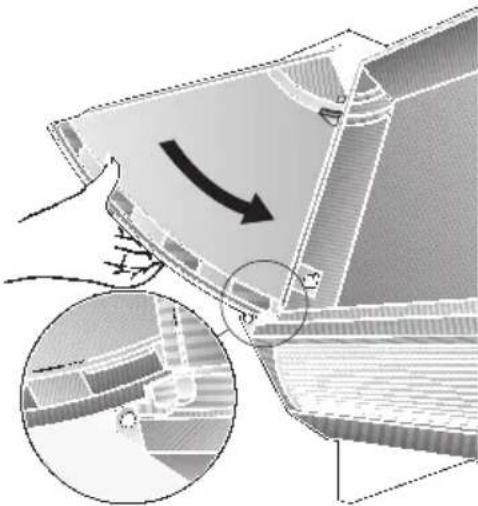

4. Sätt in hela luckan i fläkten.

Markera gärna direkt på luckan var skru- varna ska fästas. Låt då sidorna sitta kvar i fläkten, lägg på luckan, justera den så att den sitter rakt och markera på baksidan. Kontrollera att luckan sitter fast ordentligt i sidorna när den öppnas. De röda plastspärrarna kan bara dras inåt när luckan inte är helt utfälld.

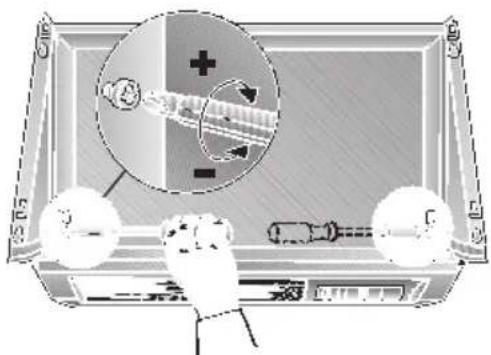

5. Beroende på luckans vikt kan du justera

hur lätt luckan ska löpa med hjälp av skruvarna på höger och vänster sida. K Om du vrider medurs = luckan är svåra- re att få upp.

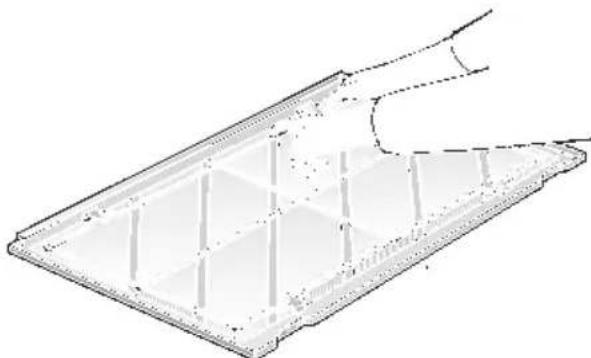

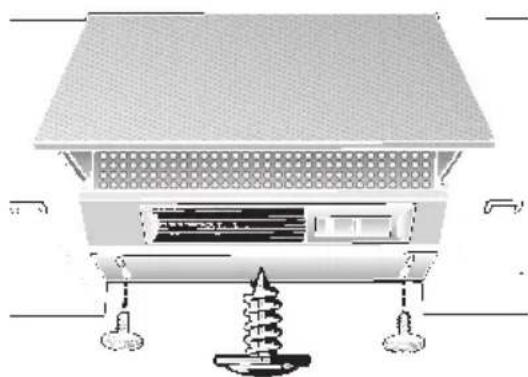

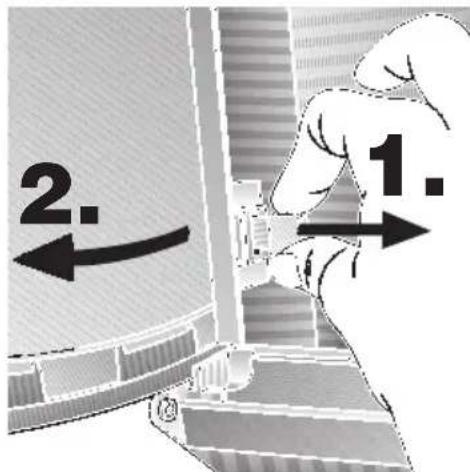

Montera avslutning mot vägg: Springan mot bakre väggen kan täckas med bifogad skena. Fäst skenan i fläktens undersida med de båda plåtskruvarna. Sätt tillbaka fettfiltren. Om snickeriluckan måste tas bort: Dra de röda plastspärrarna i beklädnaden inåt. Då lossnar luckan och kan dras ut framåt mot dig. Vikt i kg Med förbehåll för konstruktionstekniska förändringar inom ramenför teknisk utveckling. Modell Frånluft Kolfilter enmotorig 6,5 7,8 tvåmotorig 8,0 9,3
