BRUKSANVISNING FMS01 SANUS

Svenska - Så här använder du denna bruksanvisning

För bästa resultat, hänvisa till både text och bilder när du använder denna bruksanvisning. Klipp längs de streckade linjerna för att matcha ditt språk med bilderna.

OR Välj ett objekt eller det andra.

OPT Detta objekt är valfritt.

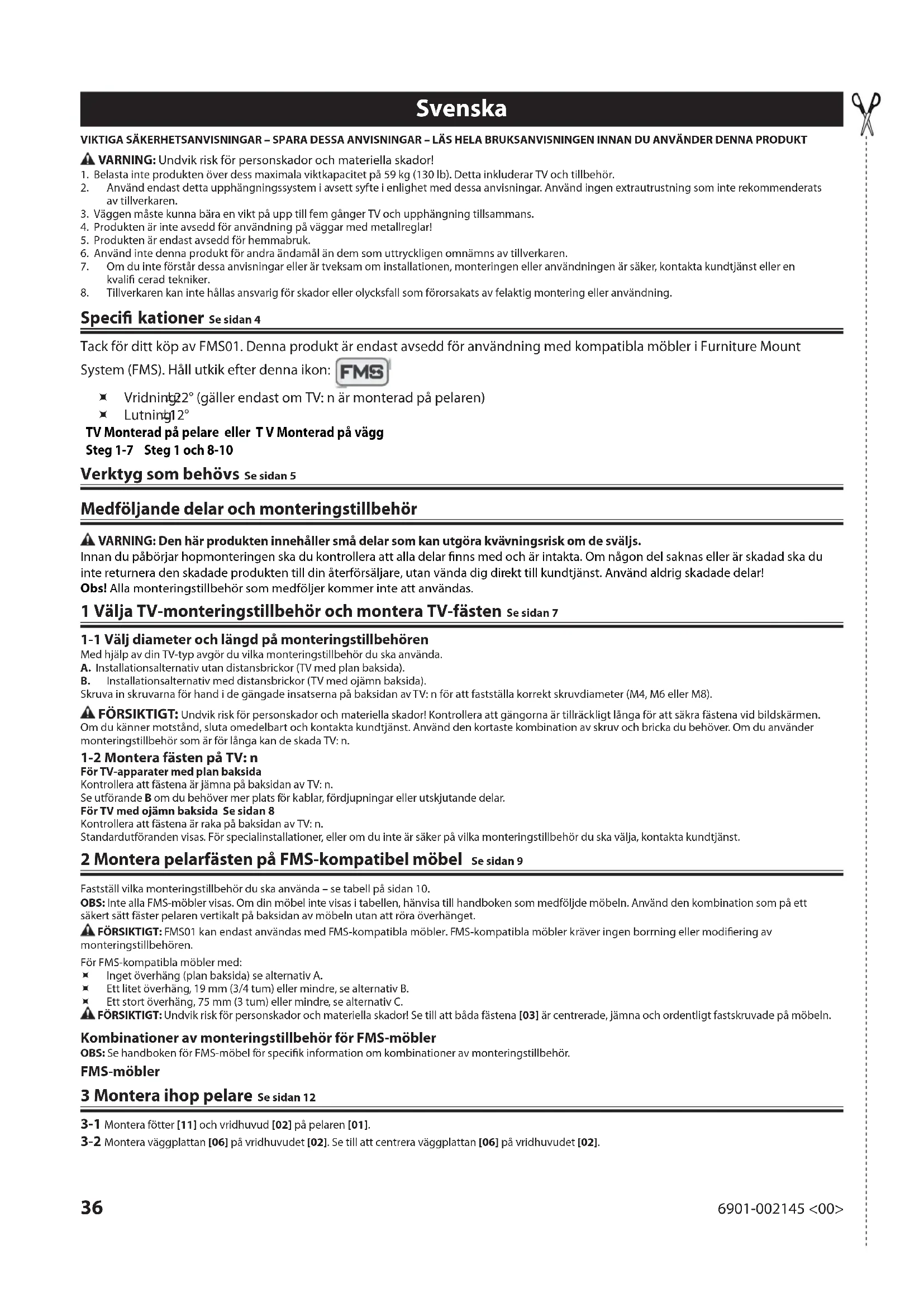

Svensk text sida 36-37

⚠️ VARNING: Undvik risk för personskador och materiella skador!

1. Belasta inte produkten över dess maximala viktkapacitet på 59 kg (130 lb). Detta inkluderar TV och tillbehör.
2. Använd endast detta upphängningssystem i avsett syfte i enlighet med dessa anvisningar. Använd ingen extrautrustning som inte rekommenderats av tillverkaren.
3. Väggen måste kunna bära en vikt på upp till fem gånger TV och upphängning tillsammans.
4. Produkten är inte avsedd för användning på väggar med metallreglar!
5. Produkten är endast avsedd för hemmabruk.
6. Använd inte denna produkt för andra ändamål än dem som uttryckligen omnämns av tillverkaren.
7. Om du inte förstår dessa anvisningar eller är tveksam om installationen, monteringen eller användningen är säker, kontakta kundtjänst eller en kvalifi cerad tekniker.
8. Tillverkaren kan inte hållas ansvarig för skador eller olycksfall som förorsakats av felaktig montering eller användning.

Specifi kationer Se sidan 4

Tack för ditt köp av FMS01. Denna produkt är endast avsedd för användning med kompatibla möbler i Furniture Mount

System (FMS). Håll utkik efter denna ikon:

Vridning22° (gäller endast om TV: n är monterad på pelaren)
Lutning12°

TV Monterad på pelare eller TV Monterad på vägg

Steg 1-7 Steg 1 och 8-10

Verktyg som behövs Se sidan 5

Medföljande delar och monteringstillbehör

⚠ WARNING: Den här produkten innehåller små delar som kan utgöra kvävningsrisk om de sväljs.

Innan du påbörjar hopmonteringen ska du kontrollera att alla delar finns med och är intakta. Om någon del saknas eller är skadad ska du inte returnera den skadade produkten till din återförsäljare, utan vända dig direkt till kundtjänst. Använd aldrig skadade delar!

Obs! Alla monteringstillbehör som medföljer kommer inte att användas.

1 Välja TV-monteringstillbehör och montera TV-fästen Se sidan 7

1-1 Välj diameter och längd på monteringstillbehören

Med hjälp av din TV-typ avgör du vilka monteringstillbehör du ska använda.

A. Installationsalternativ utan distansbrickor (TV med plan baksida).

B. Installationsalternativ med distansbrickor (TV med ojämn baksida).

Skruva in skruvarna för hand i de gängade insatserna på baksidan av TV: n för att fastställa korrekt skruvdiameter (M4, M6 eller M8).

FÖRSIKTIGT: Undvik risk för personskador och materiella skador! Kontrollera att gängorna är tillräckligt långa för att säkra fästena vid bildskärmen. Om du känner motständ, sluta omedelbart och kontakta kundtjänst. Använd den kortaste kombination av skruv och bricka du behöver. Om du använder monteringstillbehör som är för långa kan de skada TV: n.

1-2 Montera fästen på TV: n

För TV-apparater med plan baksida

Kontrollera att fästena är jämna på baksidan av TV: n.

Se utförande B om du behöver mer plats för kablar, fördjupningar eller utskjutande delar.

För TV med ojämn baksida Se sidan 8

Kontrollera att fästena är raka på baksidan av TV: n.

Standardutföranden visas. För specialinstallationer, eller om du inte är säker på vilka monteringstillbehör du ska välja, kontakta kundtjänst.

2 Montera pelarfästen på FMS-kompatibel möbel Se sidan 9

Fastställ vilka monteringstillbehör du ska använda – se tabell på sidan 10.

OBS: Inte alla FMS-möbler visas. Om din möbel inte visas i tabellen, hänvisa till handboken som medföljde möbeln. Använd den kombination som på ett säkert sätt fäster pelaren vertikalt på baksidan av möbeln utan att röra överhänget.

FÖRSIKTIGT: FMS01 kan endast användas med FMS-kompatibla möbler. FMS-kompatibla möbler kräver ingen borrning eller modifiering av monteringstillbehören.

För FMS-kompatibla möbler med:

Inget överhäng (plan baksida) se alternativ A.

Ett litet överhäng, 19 mm (3/4 tum) eller mindre, se alternativ B.

Ett stort överhäng, 75 mm (3 tum) eller mindre, se alternativ C.

FÖRSIKTIGT: Undvik risk för personskador och materiella skador! Se till att båda fästena [03] är centrerade, jämna och ordentligt fastskruvade på möbeln.

Kombinationer av monteringstillbehör för FMS-möbler

OBS: Se handboken för FMS-möbel för specifik information om kombinationer av monteringstillbehör.

FMS-möbler

3 Montera ihop pelare Se sidan 12

3-1 Montera fötter [11] och vridhuvud [02] på pelaren [01].
3-2 Montera väggplattan [06] på vridhuvudet [02]. Se till att centrera väggplattan [06] på vridhuvudet [02].

4 Montera pelaren på fästena Se sidan 13

Montera pelaren [01] på fästena [03] med vreden [12].

FÖRSIKTIGT: Undvik eventuella personskador och materiella skador! Kontrollera att fötterna [11] är jämna och står ordentligt på golvet.

5 Montera och skruva fast TV: n på väggplattan Se sidan 14

5-1 Montera TV: n på väggplattan [06]. Vi rekommenderar att du får hjälp med detta steg.

5-2 Sätt fast lässkruvar [41]. FÖRSIKTIGT: Undvik eventuella personskador och materiella skador! Glöm inte att sätta fast lässkruvarna [41].

6 Justera lutningsspänningen Se sidan 14

7 Montera FMS-anslutningar för AV-tillbehör Se sidan 16

FMS01 inkluderar anslutningar [07]-[10] som gör att du kan sätta fast AV-tillbehör bakom möbeln. Du kan montera AV-komponenter på pelaren med:

7-A Klämmor [09] och skenor [07] (se bild A1 - A4)

7-B Block [08] och skenor [07] (se bild B1 - B4)

7-C Remmar [10] (se bild C1)

8 Montera på väggen Se sidan 18

Träregel

8-1 Leta upp reglarna

Markera regelns/reglarnas mitt med en pryl eller en smal spik, eller använd en regelsökare (kant till kant).

⚠ FÖRSIKTIGT: Undvik risk för personskador och materiella skador!

Materialom täcker väggen får inte överstiga 16 mm (5/8 tum)

* Minsta storlek på träregel: gemensam 51 x 102 mm (2 x 4 tum (nominell 38 x 89 mm (1,5 x 3,5 tum))

8-2 Markera på väggen

Se till att väggplattan [06] är rak och markera hålplatserna.

8-3 Borra pilothål

FÖRSIKTIGT: Olämplig användning kan minska träskruvens hälleffekt. För att undvika risk för personskador och materiella skador: Pilothålen MÄSTE borras till ett djup av 75 mm (3 tum) med en 5,5 mm (7/32 tum) borrspets.

8-4 Dra åt träskruvarna

FÖRSIKTIGT: Undvik risk för personskador och materiella skador! Olämplig användning kan minska träskruvens hålleffekt. För att undvika risk för personskador och materiella skador:

DRA INTE åt träskruvarna [38] för hårt.

Dra endast åt träskruvarna [38] tills brickorna [39] sitter ordentligt jäms med väggplattan [06].

8 Montera på väggen Se sidan 19

8-1 Markera på väggen

Se till att väggplattan [06] är rak och markera hålplatserna.

⚠ FÖRSIKTIGT: Undvik risk för personskador och materiella skador!

Montera väggplattan [06] direkt på betongytan.

* Minimitjocklek på massiv betong: 203 mm (8 tum)

Minimistorlek på betongblock: 203 x 203 x 406 mm (8 x 8 x 16 tum)

8-2 Borra pilothål

FÖRSIKTIGT: För att undvika risk för personskador och materiella skador:

Pilothålen MÄSTE borras till ett djup av 75 mm (3 tum) med en 13 mm (1/2 tum) borrspets.

- Borra aldrig i fogarna mellan cementblocken.

8-3 Sätt i förankringar

Sätt i träskruvsförankringar [40].

8-4 Dra åt träskruvarna

⚠ FÖRSIKTIGT: Undvik risk för personskador och materiella skador! Olämplig användning kan minska träskruvens hälleffekt. För att undvika risk för personskador och materiella skador:

DRA INTE åt träskruvarna [38] för hårt.

Dra endast åt träskruvarna [38] tills brickorna [39] sitter ordentligt jäms med väggplattan [06].

9 Montera och skruva fast TV: n på väggplattan Se sidan 20

9-1

Montera TV: n på väggplattan [06].

Vi rekommenderar att du får hjälp med detta steg.

9-2

Sätt fast lässkruvarna [41] med sexkantnyckeln [13].

FÖRSIKTIGT: Undvik eventuella personskador och materiella skador! Glöm inte att sätta fast lässkruvarna [41].

10 Justera lutningsspänningen Se sidan 20

Русский

Milestone AV Technologies och dess dotterbolag och (tillsammans under namnet "Milestone"), strävar efter att göra denna bruksanvisning noggrann och komplett. Milestone kan dock inte garantera att den information som ges här är fullständig och att den täcker alla detaljer, tillständ eller variationer. Den täcker inte heller alla tänkbara möjligheter vad det gäller monteringen av produkten. Informationen som ingår i detta dokument kan ändras utan föregående varsel och utan förpliktelser av något slag. Milestone gör inga föreställningar om garanti, uttryckt eller underförstådd, angående informationen som ingår här. Milestone tar inte på sig något ansvar för hur noggrann, fullständig eller tillräcklig information som ingår i dokumentet är.
