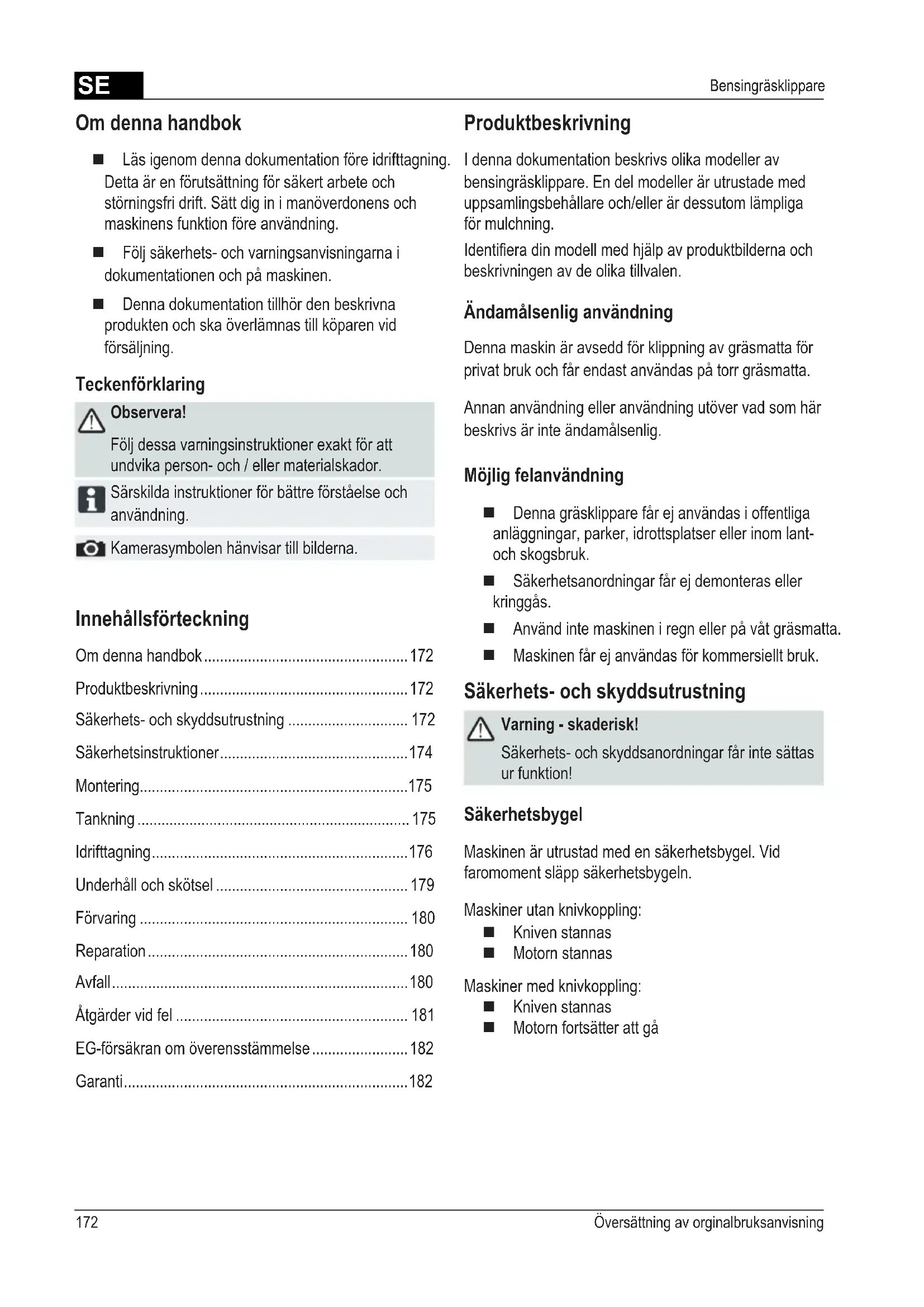

• Bensingräsklippare Innehållsförteckning Om denna handbok p. 172
• Produktbeskrivning p. 172
• Säkerhets- och skyddsutrustning p. 172
• Säkerhetsinstruktioner p. 174
• Montering p. 175
• Tankning p. 175
• Idrifttagning p. 176
• Underhåll och skötsel p. 179
• Förvaring p. 180
• Reparation p. 180
• Avfall p. 180
• Åtgärder vid fel p. 181
• EG-försäkran om överensstämmelse p. 182
• Garanti Om denna handbok Läs igenom denna dokumentation före idrifttagning. Detta är en förutsättning för säkert arbete och störningsfri drift. Sätt dig in i manöverdonens och maskinens funktion före användning. Följ säkerhets- och varningsanvisningarna i dokumentationen och på maskinen. Denna dokumentation tillhör den beskrivna produkten och ska överlämnas till köparen vid försäljning. Teckenförklaring Observera! Följ dessa varningsinstruktioner exakt för att undvika person- och / eller materialskador. Särskilda instruktioner för bättre förståelse och användning. Kamerasymbolen hänvisar till bilderna. Produktbeskrivning I denna dokumentation beskrivs olika modeller av bensingräsklippare. En del modeller är utrustade med uppsamlingsbehållare och/eller är dessutom lämpliga för mulchning. Identieradinmodellmedhjälpavproduktbildernaoch beskrivningen av de olika tillvalen. Ändamålsenlig användning Denna maskin är avsedd för klippning av gräsmatta för privat bruk och får endast användas på torr gräsmatta. Annan användning eller användning utöver vad som här beskrivs är inte ändamålsenlig. Möjlig felanvändning Denna gräsklippare får ej användas i offentliga anläggningar, parker, idrottsplatser eller inom lant- och skogsbruk. Säkerhetsanordningar får ej demonteras eller kringgås. Använd inte maskinen i regn eller på våt gräsmatta. Maskinen får ej användas för kommersiellt bruk. Säkerhets- och skyddsutrustning Varning - skaderisk! Säkerhets- och skyddsanordningar får inte sättas ur funktion! Säkerhetsbygel Maskinen är utrustad med en säkerhetsbygel. Vid faromoment släpp säkerhetsbygeln. Maskiner utan knivkoppling: Kniven stannas Motorn stannas Maskiner med knivkoppling: Kniven stannas Motorn fortsätter att gåSE 173470 592_f 1 Startsnöre 7 Klipphöjdsinställning* 2 Framåtdrift* 8 Variabel hastighet* 3 Säkerhetsbygel 9 Bruksanvisning 4 Nivåindikator* 10 Insats för utkast* 5 Skyddslucka* 11 Låslock* 6 Uppsamlingsbehållare* 12 Mulchkit* p. 182

• beroende på utförande Symboler på maskinen Obs! Var särskilt försiktig vid användning. Dra ut stickkontakten innan arbete sker med kniven. Läs bruksanvisningen före idrifttagning! Frigör motorbromsen. Låt inte obehöriga vistas i körområdet! Slå på framåtdriften. Håll händer och fötter borta från skärmaskinen! Håll avstånd till körområdet.

Skyddslucka Skyddsluckanskyddarmotutygandedelar.SE Översättning av orginalbruksanvisning

Bensingräsklippare Säkerhetsinstruktioner Observera! Använd endast maskin som är i tekniskt gott skick! Varning - skaderisk! Säkerhets- och skyddsanordningar får inte sättas ur funktion! Varning- brandrisk! Förvara aldrig tankade maskiner i byggnader, där bensinånga kan komma i kontakt med öppen eld eller gnistor! Håll området runt motor, avgasrör, batteribox, bränsletank fritt från gräsklipp, bensin, olja. Låt inte obehöriga vistas i körområdet Maskinföraren eller användaren är ansvarig för olycksfall med andra personer och deras egendomar Barn eller andra personer, som inte har läst igenom bruksanvisningen, får inte använda maskinen Följ lokala bestämmelser gällande minsta åldersgräns för användare Använd inte maskinen om du är påverkad av alkohol, droger eller mediciner Använd ändamålsenliga arbetskläder Långbyxor Stadiga och halksäkra skodon Hörselskydd Vid arbeten på sluttningar se till att alltid ha god balans klipp alltid på tvären i sluttning, aldrig upp- eller nedför klipp aldrig i sluttningar som lutar mer än 20° var särskilt försiktig vid vändning Arbeta endast i tillräckligt med dagsljus eller konstgjord belysning Håll kropp, extremiteter och beklädnad på avstånd från kniven Följ respektive lands tidsbestämmelser för användning Lämna aldrig maskin utan uppsikt som är klar att användas Klipp endast med skarpa knivar Använd aldrig maskin med skadad skyddsanordning / skyddsgaller Använd aldrig maskin utan alla monterade skyddsanordningar (t.ex.: skyddslucka, uppsamlingsanordning) Kontrollera inför varje gång den används att maskinen inte har skador, innan den används igen ska alla skadade delar bytas ut Stäng av motorn, vänta tills maskinen står stilla och dra ur tändstiftskontakten när du går ifrån maskinen om det uppstår störningar innan du avlägsnar blockeringar innan du rensar bort stopp efter kontakt med främmande material vid störningar och ovanliga vibrationer på ut- rustningen Sök efter skador på gräsklipparen och genomför nödvändiga reparationer, innan du startar gräsklipparen och arbetar med den igen. Sätt in tändstiftskontakten och starta motorn efter avhjälpande av störning (se feltabell) och kontroll av maskin efter rengöring av maskin Kontrollera noga terrängen som ska klippas, avlägsna alla främmande föremål Var extra uppmärksam när du vänder gräsklipparen eller när du drar gräsklipparen mot dig Klipp inte över hinder (t.ex. grenar, trädrötter) Gräsklipp får endast avlägsnas när motorn inte är igång Extra symboler för masiner med elektrisk start Obs! Risk för elektrisk stöt. Håll elkabeln bort från knivarna. Separera alltid maskin från elnät innan underhållsarbeten eller om kabeln är skadad.SE 175470 592_f Montering Följ medföljande monteringsanvisning. Observera! Maskinen får endast tas i drift efter fullständig montering. Stäng av motor / kniv, när du kör över ett annat område än det som ska klippas Lyft eller bär aldrig maskin när motorn går Ät eller drick aldrig när du fyller i bensin eller motorolja Andas inte in bensinångorna Kör utrustningen i gåtakt Kontrollera att muttrar, skruvar och bultar sitter fast före användning Tankning Innan idrifttagningen måste du tanka gräsklipparen. Varning- brandrisk! Bensin och olja är antändligt i höga temperaturer! Följ alltid den medföljande bruksanvisningen från tillverkaren. Drivmedel Bensin Motorolja Sort Normal bensin / blyfri

motortillverkarens anvisning Fyllnadsmängd

motortillverkarens anvisning ca. 0,6 l Säkerhet Varning! Kör inte motorn i slutna utrymmen. Förgiftningsfara! Förvara endast bensin och olja i behållare lämpliga för detta Fyll endast på eller töm ur bensin och olja utomhus när motorn är kall Fyll inte på bensin eller olja när motorn går Överfyll inte tanken (bensin sväller) Rök inte när du tankar Öppna inte tanklocket när motorn går eller är varm Byt ut skadad tank eller förslutning av tanköppning Stäng alltid tanklocket ordentligt Vid bensinstopp: Starta inte motorn Undvik tändningsförsök Rengör maskinen Om motorolja har runnit ut: Starta inte motorn Sug upp motoroljan som runnit ut med oljebindemedel eller trasa och bortskaffa på lämpligt sätt Rengör maskinen Gammal olja får ej: hällas ut i soporna i avloppet, i vattendrag eller på marken Vi rekommenderar att den gamla oljan förs i en sluten behållare till återvinningscentral eller servicecenter. Påfyllning av bensin

1. Skruva av tanklocket, lägg på ett rent ställe.

2. Fyll på bensin med en tratt.

3. Stäng öppningen till tankpåfyllningen ordentligt och

rengör den. Påfyllning av motorolja

1. Skruva av locket till oljepåfyllningen, lägg locket på

3. Stäng öppningen till oljepåfyllningen ordentligt och

rengör den.SE Översättning av orginalbruksanvisning

Bensingräsklippare Idrifttagning Observera! Maskinen får inte användas med lösa, skadade eller utnötta knivar eller fästanordningar Gör en översyn före varje idrifttagning. Kamerasymbolen på följande sidor hänvisar till illustrationerna, sida 4–7. Ställ in klipphöjd Varning - skaderisk! Ställ endast in klipphöjden när motorn är avstängd och kniven har stannat.

• Ställ alltid in alla hjul på samma klipphöjd.

• Klipphöjdsinställningen är beroende av modell. Axelinställning eller centralinställning ( 1, 2)

1. Tryck spaken åt sidan för att släppa spärren och

2. Skjut spaken åt vänster eller åt höger för önskad

4. Se till att alla hjul har samma höjdposition.

Singelhjul-snabbinställning eller axelinställning (

1. Tryck spaken åt sidan och håll kvar.

2. Skjut spaken åt vänster eller åt höger för önskad

4. Se till att alla hjul har samma höjdposition.

Centralaxelinställning( 4)

1. Lägg bägge tummarna på axeländarna.

2. Läggngretunderklippkåpan.

3. Dra ut axeln ur det hack det sitter i med bägge

tummarna för klipphöjden.

4. Dra axeln med bägge tummarna fram till önskat

hack för klipphöjd och haka in den.

5. Se till att alla hjul har samma höjdpositon.

Klippning med uppsamlingsbehållare Varning - skaderisk! Uppsamlingsbehållaren får endast tas bort eller sättas dit när motorn är avstängd.

1. Lyft skyddsluckan och häng in

uppsamlingsbehållaren i hållaren ( 6). Obs! Gräsuppsamlaren måste ha hängts in rätt och vara i intakt skick för att kunna erbjuda tillräckligt skydd mot delar som slungas ut! Mängdindikator Mängdindikatorn trycks uppåt med hjälp av luftströmmen vid klippning ( 5a). Om uppsamlingsbehållaren är full, ligger mängdindikatorn mot behållaren. ( 5b). Uppsamlingsbehållaren måste tömmas. Tömning av uppsamlingsbehållare

1. Lyft skyddsluckan.

2. Haka ur uppsamlingsbehållaren och dra den bakåt

3. Töm uppsamlingsbehållaren.

4. Lyft skyddsluckan och häng tillbaka

uppsamlingsbehållaren i hållaren igen ( 6).SE 177470 592_f Klippning utan uppsamlingsbehållare Observera! Endast om skyddsluckans vridfjäder fungerar kan du klippa utan uppsamlingsbehållare. Skyddsluckan ligger mot gräsklipparens kåpa med hjälp av fjäderkraft. Gräsklippet kastas ut bakåt. Mulchning med mulchkit (tillval) Vid mulchning blir inte gräsklippet uppsamlat, utan ligger kvar på gräsmattan. Mulchen skyddar marken från att torka ut och förser den med näringsämnen. Bästa resultat nås med regelbunden nedklippning med ca. 2 cm. Det är bara ungt gräs med mjuk bladvävnad som ruttnar snabbt. Gräshöjd innan mulchning: Maximalt 8 cm Gräshöjd efter mulchning: Minst 4 cm Anpassa gånghastigheten till mulchningen, gå inte för fort. Installera mulchkit Varning - skaderisk! Sätt endast på mulchkitet eller ta bort det med avstängd motor och stillastående kniv.

1. Ta bort uppsamlingsbehållaren (

2. Lyft upp skyddsluckan och sätt in mulchkitet i

utkastet ( 7). Se till att låsningen snäpps in. Om inte mulchkitet snäpps in, kan mulchkit och kniv skadas. Avlägsna mulchkit

1. Lyft skyddsluckan.

8/2). Klippa med sidoutkast (tillval) Varning – Risk för personskador! Tag endast av eller sätt fast sidoutkastet om motorn först har kopplats ifrån och klippkniven har stannat. Sätta in sidoutkastet

1. Ta av gräsuppsamlaren och sätt in mulchningskitet.

2. Tryck ned uppreglingsspaken för skyddslocket till

sidoutkastet ( 9/1).

3. Fäll upp skyddslocket och håll sedan fast det

5. Stäng skyddslocket långsamt.

Locket gör att sidoutkastkanalen inte kan falla av. Ta av sidoutkastet

1. Fäll upp skyddslocket och håll sedan fast det

2. Ta av sidoutkastet och stäng skyddslocket

9/3). Starta motorn Varning - förgiftningsrisk! Kör inte motorn i slutna utrymmen. Varning - skaderisk! Luta inte maskin vid start.

• Starta endast motorn med monterad kniv (kniven fungerar som svängmassa)

• Om motorn är varm vid start ska choke eller primerknapp INTE användas

• Ändra inte reglageinställningarna på motorn Starta inte maskinen, om kanalen till utkastet inte är täckt med en av följande delar: uppsamlingsbehållare skyddslucka mulchkitSE Översättning av orginalbruksanvisning

Bensingräsklippare Manövrera startknappen med särskild uppmärksamhet, enligt tillverkarens anvisningar Se till att du håller tillräckligt avstånd mellan fötterna och kniven Starta maskinen i lågt gräs Manuell start utan gasfjärrkontroll, med primer ( 10)

1. Tryck in primerknappen 3x, med ca. 2 sekunders

uppehåll ( 10). vid temperaturer under 10 °C tryck in primerknappen 5x.

2. Dra tillbaka säkerhetsbygeln till den övre stången

11) – säkerhetsbygeln snäpps inte

3. Dra ut startsnöret snabbt och låt det sedan

långsamt rulla tillbaka igen ( 12). Motorn har en fast gasinställning. Varvtalet kan inte regleras. utan gasfjärreglage, utan primer/choke

1. Dra säkerhetsbygeln till den övre stången och håll

11) – säkerhetsbygeln snäpps inte in.

2. Dra ut startsnöret snabbt och låt det sedan

långsamt rulla tillbaka igen ( 12). Motorn har en fast gasinställning. Varvtalet kan inte regleras. Elektrisk start utan primer/choke

1. Dra säkerhetsbygeln till den övre stången och håll

11) – säkerhetsbygeln snäpps inte in.

2. Vrid tändnyckeln i tändningslåset åt höger så långt

3. Direkt efter att motorn går, släpp tändnyckeln (den

hoppar tillbaka till position "0"). Stäng av motorn

1. Släpp upp säkerhetsbygeln ( 17).

- Motorn stängs av. Varning allvarliga skärskador! Motorn kan fortsätta att gå. Efter avstängning, förvissa dig om att motorn står still. Framåtdrift (tillval) ( 14) Observera! Sätt endast igång framåtdriften när motorn går. Starta framåtdrift

1. Tryck in bygeln för framåtdrift mot den övre stången

14) – Bygeln snäpps inte in.

- Framåtdriften startas. Stäng av framåtdriften

1. Släpp upp bygeln för framåtdrift (

16). - Framåtdriften stängs av. Variabel hastighet (Speed Control) (tillval) Variabel hastighet Snabb Långsam Med variabel hastighet kan hastigheten på gräsklipparen ändras steglöst. Observera! Ställ endast in spaken när motorn är igång. Om du växlar utan att motorn är igång kan mekanismen skadas. För högre hastighet dra spaken ( 15) i riktning ( 15/2) För lägre hastighet dra spaken (

( 15/1) Anpassa alltid hastigheten efter skicket på marken och gräset.SE 179470 592_f Underhåll och skötsel Varning - skaderisk!

• Innan all underhåll och skötsel, stäng alltid av motorn och dra ur tändstiftskontakten.

• Motorn kan fortsätta att gå. Efter avstängning, förvissa dig om att motorn står still.

• Sätt alltid på arbetshandskar vid underhållsarbeten och skötsel av knivarna! Kontrollera regelbundet uppsamlingsbehållarens funktion och slitage Rengör maskinen efter varje användning Spruta inte vatten på maskinen Vatten som tränger in kan orsaka störningar (tändning, förgasare) Kontrollera regelbundet om skador har uppstått på kniven Byt alltid ut defekt ljuddämpare Lutning av gräsklippare Enligt motortillverkare ska: förgasare/luftlterpekauppåt( 18) tändstiftet peka uppåt ( 19) Följ motortillverkarens bruksanvisning! Slipning / utbyte av kniv Låt endast ett serviceställe eller en auktoriserad fackhandlare slipa / renovera slö eller skadad kniv Slipad kniv måste balanseras Observera! Knivar som inte är balanserade kan orsaka starka vibrationer och skada gräsklipparen. Fackmannamässig kontroll är alltid nödvändigt: efter påkörning av hinder om motorn plötsligt stannar vid skador i drivmekanismen viddefektäktrem om knivarna krökts om motoraxeln böjts Uppladdning av startbatteri (tillval) Följ motortillverkarens anvisningar. Observera! Använd endast medföljande originalladdare.

• Ladda endast startbatteriet i torra utrymmen med god ventilation.

• Starta ej gräsklipparen under laddningsförloppet. Motorskötsel Byte av motorolja

1. För att tappa ur oljan ställ fram en lämplig

2. Låt oljan rinna ut helt via oljepåfyllningsöppningen

eller sug upp den. Ta hand om den använda motoroljan på miljövänligt sätt! Vi rekommenderar att den gamla oljan förs i en sluten behållare till återvinningscentral eller servicecenter. Släng inte gammal olja

• i avlopp eller vattendrag

• och töm inte ut den på marken Byte av luftlter Följ motortillverkarens anvisningar. Byte av tändstift Följ motortillverkarens anvisningar.SE Översättning av orginalbruksanvisning

Bensingräsklippare Förvaring Varning - explosionsrisk! Förvara inte maskinen i närheten av öppen eld eller värmekälla. Låt motorn kyla av Förvara maskinen torrt och oåtkomligt för barn och obehöriga personer Förvara startbatteriet frostfritt Ladda startbatteriet då och då Töm bensintanken Följ motortillverkarens anvisningar Dra ur tändstiftskontakten Reparation Reparationsarbeten får endast utföras av serviceställen och auktoriserade fackhandlare. Avfall Uttjänade maskiner eller batterier får ej slängas i hushållssoporna! Förpackning, maskin och tillbehör är tillverkade av återvinningsbara material och ska bortskaffas till återvinningsstation. Framåtdrift (tillval) Inställning av bowden-kabeln Om framåtdriften inte går att aktiveras eller stängas av när motorn är igång, måste bowden-kabeln ställas in igen. Observera! Gör endast inställningar på bowden-kabeln när motorn är avstängd.

1. Vrid den del som ska justeras på bowden-kabeln i

pilens riktning ( 20).

2. För att kontrollera inställningen starta motorn och

aktivera framåtdriften.

3. Om framåtdriften fortfarande inte fungerar, måste

gräsklipparen lämnas in till ett serviceställe eller en auktoriserad fackhandlare. Olja in motorns kuggdrev Olja då och då in kuggdrev på motoraxeln med sprayolja Motorn till framåtdriften är underhållsfri.SE 181470 592_f Åtgärder vid fel Observera! Kniv och motoraxel får ej riktas. Fel Lösning Motorn startar inte ▪ Fyll på bensin

• Tryck bygeln för motorväxling mot den övre stången

• Kontrollera tändsftift, byt eventuellt

• Se till att kniven ligger fri

• Ladda upp startbatteri

• Starta på klippt yta Låg motorprestanda ▪ Korrigera klipphöjd

• Slipa / renovera kniven

• Rengör kanalen till utkast/kåpa

• Minska arbetshastigheten Ojämnt klipp ▪ Slipa / renovera kniven

• Korrigera klipphöjd Uppsamlingsbehållaren fyller inte tillräckligt

• Låt gräsmattan torka upp

• Slipa / renovera kniven

• Rengör uppsamlingsbehållarens galler

• Rengör kanalen till utkast/kåpa Framåtdriften fungerar inte ▪ Gör ny inställning av bowden-kabeln

• Uppsök kundtjänst/verkstad

• Avlägsnasmutsihjul,äktremochmotor

• Olja in frigången (kuggdrev på motoraxeln) med sprayolja Hjulen snurrar inte när framåtdriften är igång

• Efterdra hjulskruvar

• Uppsök kundtjänst/verkstad Maskinen vibrerar ovanligt mycket

• Kontrollera kniv Kontaktaenavvåraservicestationervidstörningarsomintennsuppfördaidennatabellellersomdusjälv inte kan åtgärda.SE Översättning av orginalbruksanvisning

Bensingräsklippare Garanti Eventuella material- eller tillverkarfel på maskinen ansvarar vi för under garantin inom den lagstadgade preskriptionstiden antingen genom reparation eller utbyte av del/delar. Preskriptionstiden gäller efter respektive lands lag, där maskinen införskaffades. Våra garantiåtaganden gäller endast vid: Garantin upphör att gälla vid: Ett korrekt handhavande av maskin Beaktande av bruksanvisning Användning av reservdelar i original Reparationsförsök av maskin Tekniska ändringar på maskinen Ej ändamålsenlig användning (t.ex. användning för kommersiellt bruk eller användning inom kommunal verksamhet) Garantin gäller inte för: Lackskador, som beror på normalt slitage Förslitningsdelar, som på reservdelskartan är märkta med ramar XXX XXX (X) Förbränningsmotorer – För dessa gäller separata garantibestämmelser från respektive motortillverkare Vid garantifall var god uppsök din handlare med denna garantiförsäkran och kvittot eller närmaste auktoriserade kundtjänstställe. Genom detta garantiåtagande berörs inte köparens lagstadgade garanti gentemot försäljaren.
