Produkttyp	Verkstadskamin (rumsvärmare med fläkt)
Varumärke	Euromac
Modell	EK3001
Mått (L x D x H)	26 x 25 x 40 cm
Vikt	5,1 kg
Strömförsörjning	230 V / 50 Hz
Maximal effekt	3000 W
Tillgängliga effektlägen	0 (endast fläkt), 1500 W (låg), 3000 W (hög)
Skyddsklass	IP24 (lämplig för våtrum)
Isolationsklass	IP24 (överensstämmande)
Termostat	Ja, steglös inställning med automatisk avstängning av värmeelementen
Överhettningsskydd	Ja, automatisk avstängning vid överhettning
Fläkt	Inbyggd, kraftfull luftcirkulation (endast fläktfunktion)
Rekommenderad uppvärmningsyta	Rum på minst 9 m²
Användning	Endast inomhus, för verkstäder, garage, förråd, etc.
Rengöring	Torr eller väl urvriden fuktig trasa; dammsug gallren med dammsugare
Underhåll	Inga delar som kräver underhåll; kontrollera regelbundet renheten
Höljets material	Ej specificerat i manualen (uppskattning: metall/resistent plast)
Reservdelar	Ej specificerat; kräv originaldelar vid reparation
Medföljande tillbehör	Inga tillbehör nämnda
Säkerhetsstandarder	LVD 2006/95/CE, EMC 2004/108/CEE, EN 60335-1, EN 60335-2-30, EN 55014-1, EN 55014-2, EN 62233, EN 61000-3-2, EN 61000-3-3
Garanti	Garantin upphör vid underlåtenhet att följa anvisningarna

Vanliga frågor - EK3001 Euromac

Kan Euromac EK3001-värmaren användas i ett badrum?

Ja, den är lämplig för våtrum tack vare sin skyddsklass IP24. Placera den dock inte nära en vattenkälla och undvik all kontakt med vatten.

Vad är den maximala elförbrukningen för EK3001?

Den maximala effekten är 3000 W i högt läge. I lågt läge är den 1500 W.

Hur ställer man in önskad temperatur?

Vrid termostatratten till maximalt läge, sätt på apparaten, vrid sedan långsamt termostaten motsols tills du hör ett klick. Låt den vara i det läget för att bibehålla temperaturen.

Vad gör man om värmaren plötsligt stängs av?

Överhettningsskyddet kan ha löst ut. Ställ omkopplaren på O, koppla ur apparaten och låt den svalna i 10 minuter. Kontrollera att gallren inte är blockerade och att apparaten inte är för nära en vägg innan du startar den igen.

Kan jag använda en förlängningssladd med EK3001?

Det rekommenderas inte. Om nödvändigt, använd en trefasig förlängningssladd i gott skick, med en diameter på minst 2,5 mm² och anpassad för 3500 W, och rulla ut den helt.

Fortsätter fläkten att gå efter att termostaten stängt av värmen?

Ja, fläkten fortsätter att cirkulera rumsluften för att upprätthålla cirkulation och upptäcka en temperatursänkning. Detta gör att värmen fördelas jämnt.

Hur rengör man Euromac EK3001-värmaren?

Stäng av och koppla ur apparaten, låt den svalna. Rengör utsidan med en torr eller väl urvriden fuktig trasa. Dammsug försiktigt bort damm från gallren med en dammsugare.

Vilken är den rekommenderade minsta ytan för att använda EK3001?

Manualen rekommenderar ett rum på minst 9 m². Använd inte utomhus.

Kan EK3001 användas med en timer?

Nej, det är förbjudet att använda apparaten automatiskt med en timer eller programmeringsenhet. Du måste alltid övervaka apparaten under användning.

Vad gör man om apparaten är skadad eller inte fungerar korrekt?

Använd inte apparaten. Lämna tillbaka den till din leverantör eller en auktoriserad elektriker för kontroll och reparation. Kräv originaldelar.

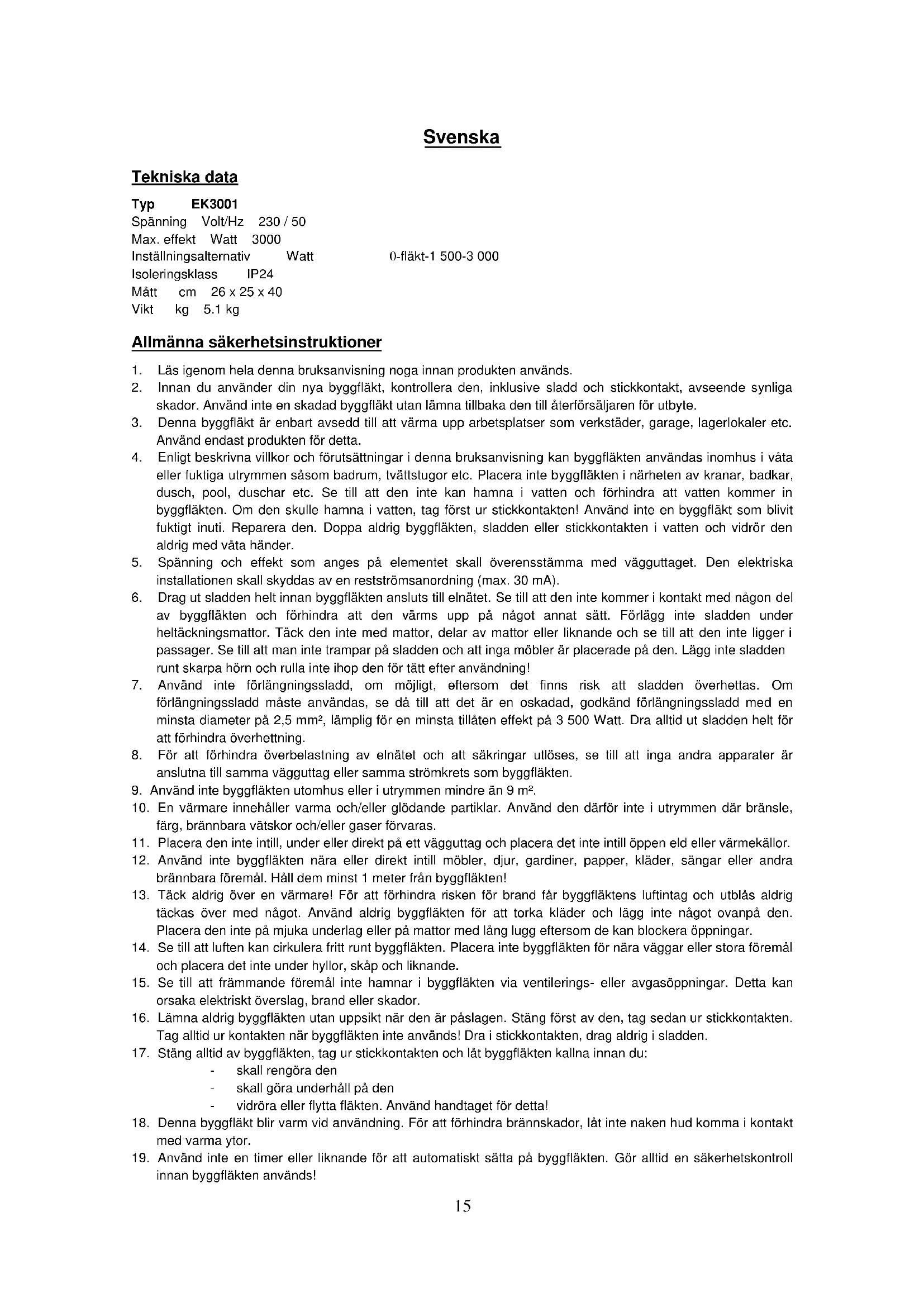

BRUKSANVISNING EK3001 Euromac

SV Den här symbolen betyder: får ej övertäckas!

Inställningsalternativ Watt 0-fläkt-1 500-3 000

Isoleringsklass IP24

Mått cm 26 x 25 x 40

Vikt kg 5.1 kg

Allmänna säkerhetsinstruktioner

1. Läs igenom hela denna bruksanvisning noga innan produkten används.

2. Innan du använder din nya byggfläkt, kontrollera den, inklusive sladd och stickkontakt, avseende synliga skador. Använd inte en skadad byggfläkt utan lämna tillbaka den till återförsäljaren för utbyte.

3. Denna byggfläkt är enbart avsedd till att värma upp arbetsplatser som verkstäder, garage, lagerlokaler etc. Använd endast produkten för detta.

4. Enligt beskrivna villkor och förutsättningar i denna bruksanvisning kan byggfläkten användas inomhus i våta eller fuktiga utrymmen såsom badrum, tvättstugor etc. Placera inte byggfläkten i närheten av kranar, badkar, dusch, pool, duschar etc. Se till att den inte kan hamna i vatten och förhindra att vatten kommer in byggfläkten. Om den skulle hamna i vatten, tag först ur stickkontakten! Använd inte en byggfläkt som blivit fuktigt inuti. Reparera den. Doppa aldrig byggfläkten, sladden eller stickkontakten i vatten och vidrör den aldrig med våta händer.

5. Spänning och effekt som anges på elementet skall överensstämma med vägguttaget. Den elektriska installationen skall skyddas av en restströmsanordning (max. 30 mA).

6. Drag ut sladden helt innan byggfläkten ansluts till elnätet. Se till att den inte kommer i kontakt med någon del av byggfläkten och förhindra att den värms upp på något annat sätt. Förlägg inte sladden under heltäckningsmattor. Täck den inte med mattor, delar av mattor eller liknande och se till att den inte ligger i passager. Se till att man inte trampar på sladden och att inga möbler är placerade på den. Lägg inte sladden runt skarpa hörn och rulla inte ihop den för tätt efter användning!

7. Använd inte förlängningssladd, om möjligt, eftersom det finns risk att sladden överhettas. Om förlängningssladd måste användas, se då till att det är en oskadad, godkänd förlängningssladd med en minsta diameter på 2,5 mm², lämplig för en minsta tillåten effekt på 3 500 Watt. Dra alltid ut sladden helt för att förhindra överhettning.

8. För att förhindra överbelastning av elnätet och att säkringar utlöses, se till att inga andra apparater är anslutna till samma vägguttag eller samma strömkrets som byggfläkten.

9. Använd inte byggfläkten utomhus eller i utrymmen mindre än 9 m².

10. En värmare innehåller varma och/eller glödande partiklar. Använd den därför inte i utrymmen där bränsle, färg, brännbara vätskor och/eller gaser förvaras.

11. Placera den inte intill, under eller direkt på ett vägguttag och placera det inte intill öppen eld eller värmekällor.

12. Använd inte byggfläkten nära eller direkt intill möbler, djur, gardiner, papper, kläder, sängar eller andra brännbara föremål. Håll dem minst 1 meter från byggfläkten!

13. Täck aldrig över en värmare! För att förhindra risken för brand får byggfläktens luftintag och utblås aldrig täckas över med något. Använd aldrig byggfläkten för att torka kläder och lägg inte något ovanpå den. Placera den inte på mjuka underlag eller på mattor med lång lugg eftersom de kan blockera öppningar.

14. Se till att luften kan cirkulera fritt runt byggfläkten. Placera inte byggfläkten för nära väggar eller stora föremål och placera det inte under hyllor, skåp och liknande.

15. Se till att främmande föremål inte hamnar i byggfläkten via ventilerings- eller avgasöppningar. Detta kan orsaka elektriskt överslag, brand eller skador.

16. Lämna aldrig byggfläkten utan uppsikt när den är påslagen. Stäng först av den, tag sedan ur stickkontakten. Tag alltid ur kontakten när byggfläkten inte används! Dra i stickkontakten, drag aldrig i sladden.

17. Stäng alltid av byggfläkten, tag ur stickkontakten och låt byggfläkten kallna innan du:

- skall rengöra den

- skall göra underhåll på den

- vidröra eller flytta fläkten. Använd handtaget för detta!

1. Denna byggfläkt blir varm vid användning. För att förhindra brännskador, låt inte naken hud komma i kontakt med varma ytor.

2. Använd inte en timer eller liknande för att automatiskt sätta på byggfläkten. Gör alltid en säkerhetskontroll innan byggfläkten används!

3. Noggrann övervakning är nödvändig när denna produkt används och barn eller inkompetenta personer är i närheten. Låt inte barn använda byggfläkten som leksak. Det är inte lämpligt att barn eller personer med nedsatt fysisk, sensorisk och/eller mental förmåga använder denna byggfläkt, ej heller personer som inte har kunskap eller erfarenhet om den.

4. Håll byggfläkten ren. Damm, smuts och/eller fläckar är en vanlig orsak till överhettning. Se till att dessa avlagringar regelbundet avlägsnas.
5. Sätt inte på byggfläkten när du upptäcker skador på den, sladden eller stickkontakten, när byggfläkten inte fungerar, när den har tappats eller när det finns tecken på någon annan defekt. Lämna hela produkten till leverantören eller till en auktoriserad elektriker för kontroll och/eller reparation. Be alltid om originaldelar.
6. Använd inte tillsatser och/eller tillbehör som inte har rekommenderats eller levererats av tillverkaren.
7. Byggfläkten (inkl. sladden och stickkontakten) får bara öppnas och/eller repareras av auktoriserade och kvalificerade personer.
8. Använd bara byggfläkten för det ändamål som den är konstruerad för, och så som beskrivs i denna bruksanvisning.

Följs inte instruktionerna 23, 24 och 25 kan följden bli skador, brand och/eller personskador. Det medför att garantin utgår direkt, och leverantören, importören och/eller tillverkaren inte har något ansvar för några konsekvenser!

Beskrivning

EUROM EK:s byggfläktar värmer verkligen upp utrymmen med en kraftfull fläkt som ger mycket luft.

(Kall) luft sugs in på baksidan, värms och blåses ut som varm luft. Eftersom en relativt stor mängd luft sugs in och blåses ut känns den utblåsta luften inte speciellt varm. Men eftersom mycket luft värms och blåses ut värms hela utrymmet (inte bara runt byggfläkten) upp.

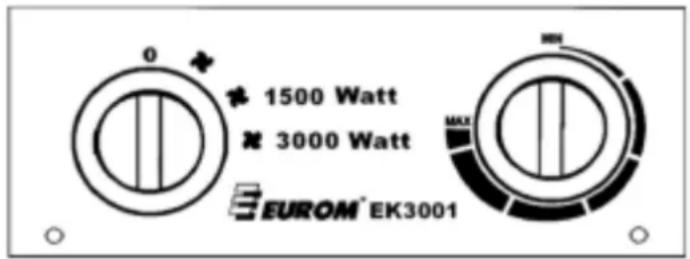

Kontrollpanel EK3001:

0 1500 Watt 3000 Watt EUROM® EK3001

Kontrollpanelen på EK3001 består av två vred:

* På vänster sida kontrollvred med 4 lägen.

Uppifrån och ner: - O eller av

• endast fläkt
• 1 500 W effekt (läg)
• 3 000 W effekt (hög)

*På höger sida steglöst reglerbart termostatvred.

Placering och anslutning

• Tag bort allt förpackningsmaterial och förvara det utom räckhåll för barn. När förpackningsmaterialet är borttaget, kontrollera om byggfläkten är skadad eller har andra tecken på att den har en felfunktion. Vid osäkerhet, använd inte byggfläkten utan kontakta din leverantör för kontroll eller utbyte.
• Välj en lämplig placering av byggfläkten: Minst en meter från hinder, väggar eller brännbart material (se även säkerhetsinstruktionerna). Se till att byggfläkten har tillräckligt utrymme på baksidan så luft kan sugas in och även på framsidan så att luft kan blåsas ut (1 meter).
  • Se till att byggfläkten står upp på en fast, jämn och horisontell grund av ej brännbart material.
• Kontrollera att byggfläkten är avslagen (vredet i läge O), anslut sedan till ett korrekt fungerande, jordat, 230V-50Hz-vägguttag.

Installation och användning

När byggfläkten används första gången (eller om du vill ställa in den önskade temperaturen igen), vrid termostatvredet till max. (medurs så långt det går).

Justera byggfläkten med kontrollvredet så som du vill ha det: Endast fläkt, låg eller hög.

När utrymmet har önskad temperatur, vrid termostatvredet sakta motours tills du hör ett mjukt klick, lämna vredet i detta läge. Byggfläkten håller automatiskt temperaturen på denna nivå. Det gör den genom att slå på och av värmeelementen när temperaturen sjunker för mycket.

Observera! När termostaten har stängt av värmeelementen fortsätter fläkten att gå. På detta sätt hålls luften konstant i rörelse vilket gör att byggfläkten noggrant känner av om utrymmet kyls ner.

Termostatvredet är steglöst justerbart. En högre temperatur ställs in genom att vrida det medurs, en lägre genom att vrida det moturs.

Säkerhetsåtgärder

Vid intern överhettning stänger överhettningsskyddet av byggfläkten. När överhettningsskyddet har stängt av byggfläkten måste du genast ställa kontrollvredet på O, ta ur stickkontakten och låta byggfläkten kallna i minst 10 minuter. Teoretiskt kan nu byggfläkten användas normalt.

Det finns emellertid generellt sett en orsak för att en apparat bli överhettad: Fläkten kan inte bli av med varm luft eller suga in frisk luft (eftersom värmaren är övertäckt, gallren är blockerade, värmaren står för nära en vägg etc.). Innan byggfläkten används igen, avlägsna eller justera vad som orsakade överhettningen. Om du inte kan hitta och åtgärda orsaken och överhettningen upprepas, sluta använda byggfläkten och lämna den för kontroll/reparation. Överhettning innebär allvarlig brandrisk!

Rengöring och underhåll

Håll byggfläkten ren. Avlagringar av damm och smuts i byggfläkten är en vanlig orsak till överhettning! Dessa bör du därför regelbundet avlägsna. Stäng av byggfläkten före rengöring eller underhåll, tag ur stickkontakten ur vägguttaget och låt byggfläkten kallna.

• Torka regelbundet av byggfläktens utsida med en torr eller nästan torr duk. Använd inte aggressiva rengöringsmedel, spray, rengörare eller slipande medel, vax, polish eller kemiska lösningar!
• Använd en dammsugare och avlägsna noga damm och smuts från galler och kontrollera att luftintag och ventilationsöppningar är fria. Var noga med att inte vidröra eller skada några invändiga delar vid rengöring!
• Byggfläkten består inte av några andra delar som kräver underhåll.
• Vid säsongens slut, förvara om möjligt den rengjorda byggfläkten i originalförpackningen. Placera den stående på en kall, torr och dammfri plats.
• När byggfläkten skall kasseras eller inte kan repareras längre skall den inte behandlas som hushållsavfall. Lämna den till din lokala uppsamlingsplats för elektriska apparater där allt återanvändbart material samlas in och återanvänds.

CE-deklaration

Euromac bv., Genemuiden-NL intygar härmed att EUROM byggfläktar, typ EK3001, överensstämmer med lågspänningsdirektivet 2006/95/EG och EMC-riktlinje 2004/108/EEG och att de är enligt följande standard:

EN 60335-1:2012 EN 55014-1:2006/+A1 :2009/+A2 :2011

EN 60335-2-30:2009+A11:2012 EN 55014-2:1997/+A1 :2001/+A2 :2008

EN 62233 :2008 EN 61000-3-2:2006/+A1 :2009/+A2 :2009

EN 61000-3-3 :2013

Genemuiden, 17-07-2014

W.J. Bakker, alg. dir.
