BRUKSANVISNING MB 545 VM VIKING

DEENFRNLITESPTNOFIDAPL SV 0478 111 9930 A - SV Bästa kund! Tack för att du har bestämt dig för en kvalitetsprodukt från VIKING. Denna produkt har tillverkats med moderna tillverkningsmetoder och omfattande åtgärder för att säkerställa kvaliteten. Vårt mål är inte uppnått förrän du är helt nöjd med din maskin. Kontakta din återförsäljare eller vår försäljningsavdelning om du har frågor beträffande maskinen. Vi önskar dig mycket nytta och nöje med din VIKING maskin! Företagsledningen Tryckt på klorfritt blekt papper. Papper kan återvinnas. Skyddsomslaget är halogenfritt.

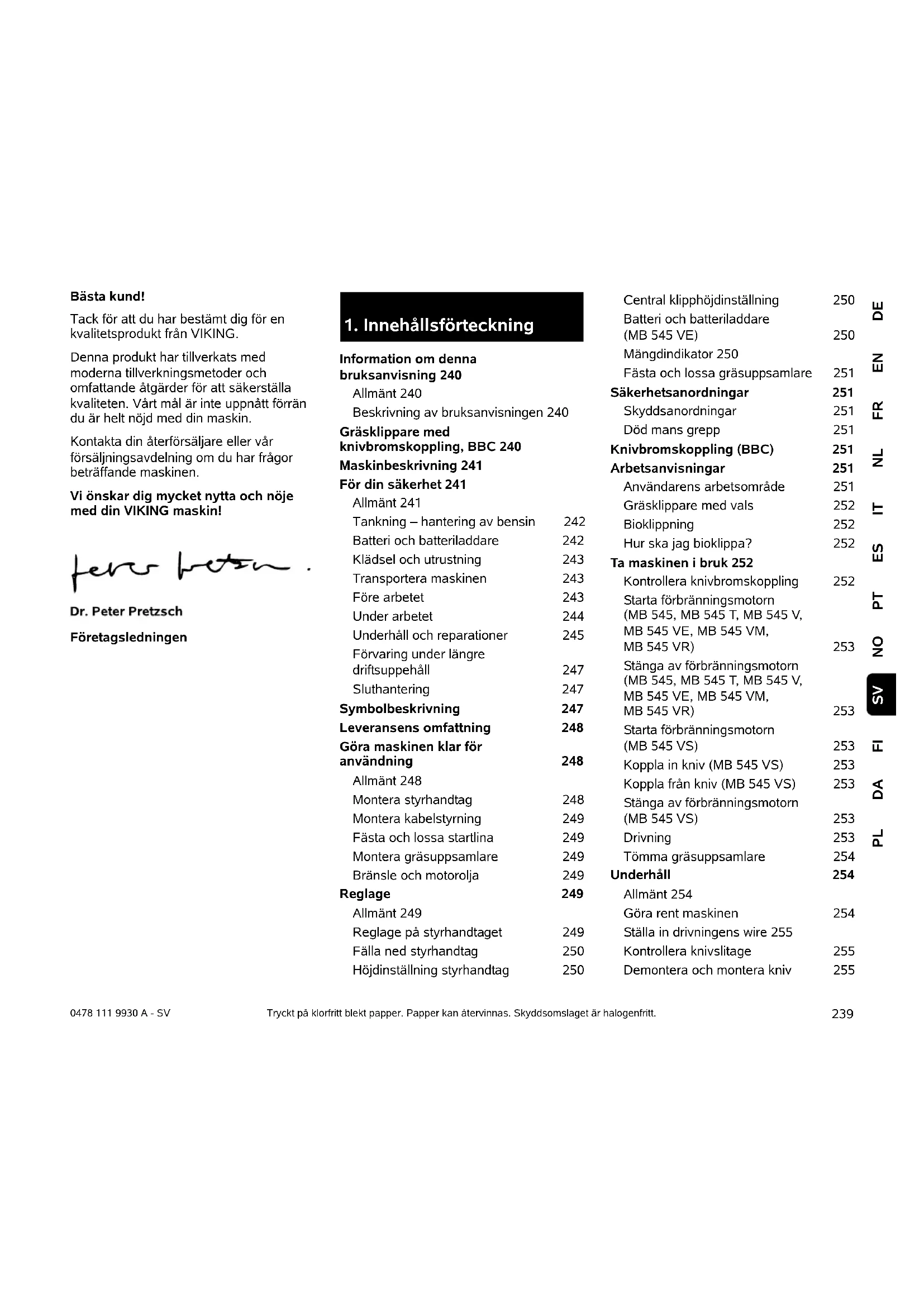

1. Innehållsförteckning

Information om denna bruksanvisning 240 Allmänt 240 Beskrivning av bruksanvisningen 240 Gräsklippare med knivbromskoppling, BBC 240 Maskinbeskrivning 241 För din säkerhet 241 Allmänt 241 Tankning – hantering av bensin 242 Batteri och batteriladdare 242 Klädsel och utrustning 243 Transportera maskinen 243 Före arbetet 243 Under arbetet 244 Underhåll och reparationer 245 Förvaring under längre driftsuppehåll 247 Sluthantering 247 Symbolbeskrivning 247 Leveransens omfattning 248 Göra maskinen klar för användning 248 Allmänt 248 Montera styrhandtag 248 Montera kabelstyrning 249 Fästa och lossa startlina 249 Montera gräsuppsamlare 249 Bränsle och motorolja 249 Reglage 249 Allmänt 249 Reglage på styrhandtaget 249 Fälla ned styrhandtag 250 Höjdinställning styrhandtag 250 Central klipphöjdinställning 250 Batteri och batteriladdare (MB 545 VE) 250 Mängdindikator 250 Fästa och lossa gräsuppsamlare 251 Säkerhetsanordningar 251 Skyddsanordningar 251 Död mans grepp 251 Knivbromskoppling (BBC) 251 Arbetsanvisningar 251 Användarens arbetsområde 251 Gräsklippare med vals 252 Bioklippning 252 Hur ska jag bioklippa? 252 Ta maskinen i bruk 252 Kontrollera knivbromskoppling 252 Starta förbränningsmotorn (MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR) 253 Stänga av förbränningsmotorn (MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR) 253 Starta förbränningsmotorn (MB 545 VS) 253 Koppla in kniv (MB 545 VS) 253 Koppla från kniv (MB 545 VS) 253 Stänga av förbränningsmotorn (MB 545 VS) 253 Drivning 253 Tömma gräsuppsamlare 254 Underhåll 254 Allmänt 254 Göra rent maskinen 254 Ställa in drivningens wire 255 Kontrollera knivslitage 255 Demontera och montera kniv 2550478 111 9930 A - SV

Denna bruksanvisning är en original bruksanvisning från tillverkaren enligt EG-riktlinjen 2006/42/EC. VIKING arbetar ständigt med vidareutveckling av sitt produktutbud. Vi förbehåller oss därför rätten till ändringar av design, teknik och utrustning. Inga anspråk grundade på uppgifter och bilder i denna bruksanvisning kan därför ställas. Denna bruksanvisning är upphovsrättsligt skyddad. Alla rättigheter förbehållna, särskilt då rätten till kopiering, översättning och bearbetning med elektroniska system.

2.2 Beskrivning av bruksanvisningen

Bilder och text beskriver vissa arbetsmoment. Samtliga bildsymboler, som finns på maskinen, förklaras i denna bruksanvisning. Blickriktning: Blickriktning vid användning ”vänster” och ”höger” i bruksanvisningen: Användaren står bakom maskinen och ser framåt i färdriktningen. Kapitelhänvisning: En pil hänvisar till motsvarande kapitel och underkapitel med ytterligare förklaringar. Följande exempel visar en hänvisning till ett kapitel: (Ö 2.1) Märkning av textavsnitt: De beskrivna anvisningarna kan vara markerade som i följande exempel. Arbetsmoment som kräver att användaren ingriper: ● Lossa skruven (1) med en skruvmejsel, aktivera spaken (2) ... Allmänna uppräkningar: – Användning av produkten för sport- eller tävlingsändamål Text med extra betydelse: Textavsnitt med extra betydelse markeras med en av följande symboler, för att ytterligare framhäva dem i bruksanvisningen. Text med bildreferens: Bilder som förklarar hur maskinen används finns alldeles i början av bruksanvisningen. Kamerasymbolen kopplar samman bilderna på bildsidorna med motsvarande textavsnitt i bruksanvisningen. Modellen MB 545 VS är utrustad med en knivbromskoppling (BBC). Som på alla moderna gräsklippare bromsas kniven snabbt när styrhandtaget släpps under drift. Men tack vare BBC-systemet stannar inte förbränningsmotorn samtidigt. Tack vare denna funktion kan användaren använda gräsklipparens drivning efter ett knivstopp. Dessutom kan t.ex. gräsuppsamlaren tömmas, utan att förbränningsmotorn först måste startas på nytt. Kontrollera knivens balans 256 Slipa kniv 256 Förbränningsmotor 256 Underhåll av batteri och batteriladdare 256 Underhåll av knivbromskoppling 256 Hjul och växellåda 256 Underhåll av vals 256 Förvaring och uppställning (vinteruppehåll) 256 Transport 257 Transport 257 Miljöskydd 257 Minimera slitage och förhindra skador 257 Vanliga reservdelar 258 Tillverkarens CE- konformitetsdeklaration 258 Tekniska data 259 Felsökning 261 Serviceschema 263 Överlämningsbekräftelse 263 Servicebekräftelse 263

2. Information om denna

bruksanvisning Fara! Risk för olycksfall och allvarliga personskador. Ett visst förhållningssätt är nödvändigt eller bör undvikas. Varning! Risk för personskador. Ett visst förhållningssätt förhindrar möjliga eller sannolika personskador. Var försiktig! Lätta personskador resp. sakskador kan förhindras med ett visst förhållningssätt. Anvisning Information om hur du bättre använder maskinen och undviker möjlig felhantering.

DEENFRNLITESPTNOFIDAPL SV 0478 111 9930 A - SV Bekanta dig med BBC-systemet före den första idrifttagningen, för att undvika personskador eller skador på maskinen. Beakta kapitlet ”Underhåll av knivbromskoppling (BBC)”. (Ö 11.)

Föreskrifterna för undvikande av olycksfall måste ovillkorligen följas under arbetet med maskinen. Hela bruksanvisningen måste läsas noggrant före den första idrifttagningen. Förvara bruksanvisningen på ett säkert ställe för senare referens. Beakta skötsel- och underhållsanvisningarna i den separata bruksanvisningen för förbränningsmotorn. Dessa säkerhetsåtgärder är viktiga för din säkerhet. Anvisningarna kan dock inte täcka alla situationer. Använd maskinen med sunt förnuft och ansvarsfullt. Tänk på att användaren är ansvarig för skador som drabbar andra personer och deras egendom. Bekanta dig med reglagen och hur maskinen används. Maskinen får endast användas av personer som har läst bruksanvisningen och som känner till hur maskinen ska hanteras. Användaren måste själv se till att få praktiska instruktioner av en fackkunnig person före den första idrifttagningen. Användaren måste av försäljaren eller en annan fackkunnig person få instruktioner om hur maskinen används på ett säkert sätt. Instruktionerna som användaren får bör innehålla information om att man måste vara ytterst försiktig och koncentrerad när man använder maskinen. Lämna resp. låna endast ut maskinen inklusive alla tillsatsredskap till personer som redan känner till denna modell och hur den ska hanteras. Bruksanvisningen är en del av maskinen och måste alltid skickas med. Använd endast maskinen om du är utvilad och i god fysisk och psykisk kondition. Om du har problem med hälsan bör du fråga din läkare om du får använda maskinen. Använd inte maskinen om du har druckit alkohol, tagit droger eller medicin som påverkar reaktionsförmågan. Maskinen får inte användas av barn, oerfarna personer som inte känner till anvisningarna eller personer med nedsatt fysisk, sensorisk eller mental förmåga. Tillåt inte barn eller ungdomar under 16 år att använda maskinen. Det kan finnas lokala bestämmelser som bestämmer användarens lägsta ålder. Risk för personskador! Håll händer och fötter borta från knivens arbetsområde när förbränningsmotorn går. Stäng av förbränningsmotorn, låt kniven stanna helt och dra bort tändstiftskontakten innan du tar i kniven.

4. Maskinbeskrivning

1 Styrhandtagets överdel med reglage (Ö 9.2) 2 Handtagsförstärkning 3 Startlina 4 Vred 5 Utkastlucka 6 Typskylt 7 Förbränningsmotor 8 Tändstiftskontakt 9 Bärhandtag 10 Kåpa

11 Skyddslist 12 Indikering klipphöjd 13 Central klipphöjdinställning 14 Vred höjdinställning av styrhandtag 15 Gräsuppsamlare 16 Mängdindikator 17 Batteri (MB 545 VE) 18 Bioklipptillsats (MB 545 VM) 19 Vals (MB 545 VR)

Risk för kvävning! Risk för kvävning om barn leker med förpackningsmaterialet. Håll förpackningsmaterialet borta från barn.0478 111 9930 A - SV

Varning – risk för olycksfall! Gräsklipparen är endast avsedd för gräsklippning. Annan användning är inte tillåten och kan vara farlig eller orsaka skador på maskinen. På grund av risken för att användaren ska skadas får gräsklipparen inte användas till följande arbeten (ofullständig uppräkning): – För trimning av buskar, häckar och snår – För klippning av klätterväxter – För skötsel av gräs på takaltaner och i balkonglådor – För hackning och finfördelning av träd- och häckmaterial – För rengöring av gångstigar (suga upp, blåsa bort) – För utjämning av jordhögar, t.ex. mullvadshögar – För transport av klippmaterial, utom i den därför avsedda gräsuppsamlaren Av säkerhetsskäl är varje förändring på maskinen, utom montering av tillbehör som har godkänts av VIKING, otillåten och medför att garantianspråket går förlorat. Information om godkänt tillbehör får du hos din VIKING servande fackhandel. Manipulering av maskinen, som förändrar effekten eller förbränningsmotorns resp. elmotorns varvtal, är absolut förbjuden. Föremål, djur eller personer, särskilt barn, får inte transporteras med maskinen. Var extra försiktig vid användning i offentliga anläggningar, parker, idrottsanläggningar, längs vägar och inom jord- och skogsbruk. Varning! Hälsorisk pga vibration! För hög belastning pga vibration kan medföra cirkulationsrubbningar eller nervskador, särskilt hos människor med hjärtbesvär. Ta kontakt med en läkare om det uppträder symtom som kan ha orsakats av vibrationsbelastning. Sådana symtom, som vanligtvis uppträder i fingrarna, händerna eller handlederna, är t.ex. (ofullständig uppräkning): – Känselbortfall – Smärtor – Muskelsvaghet – Missfärgning av huden – Obehagliga krypningar

5.2 Tankning – hantering av bensin

Förvara bensinen endast i därför avsedda och testade behållare (dunkar). Skruva alltid fast och dra åt bränsledunkens lock ordentligt. Defekta lock måste bytas ut av säkerhetsskäl. Använd aldrig dricksflaskor eller liknande för att sluthantera eller förvara drivmedel, t.ex. bränsle. Någon, särskilt barn, kan lockas att dricka av innehållet. Håll bensinen borta från gnistor, öppen eld, tändlågor, värmekällor och andra antändningskällor. Rökning förbjuden! Tanka endast utomhus och rök inte vid tankning. Stäng av förbränningsmotorn och låt den svalna före tankning. Bensin ska fyllas på innan förbränningsmotorn startas. När förbränningsmotorn går eller när maskinen är varm får tanklocket inte öppnas och ingen bensin fyllas på. Fyll inte på för mycket i bränsletanken! Fyll inte på bränsletanken över underkanten på påfyllningsröret, så att bränslet har plats för utvidgning. Beakta dessutom uppgifterna i förbränningsmotorns bruksanvisning. Om bensin har flödat över får förbränningsmotorn inte startas innan det bensindränkta området rengjorts. Försök inte starta motorn innan bensinångorna har dunstat bort (torka bort). Torka alltid upp utspillt bränsle omedelbart. Om bensin har hamnat på kläderna måste de bytas. Förvara aldrig maskinen inomhus med bensin i tanken. Bensinångorna kan komma i kontakt med öppen eld eller gnistor och antändas. Om tanken ska tömmas bör detta ske utomhus.

5.3 Batteri och batteriladdare

Beakta förbränningsmotorns bruksanvisning och förvara den på ett säkert ställe. I denna anvisning beskrivs hur batteriet och batteriladdaren används på ett säkert sätt. Använd endast originalbatteriet och originalbatteriladdaren. Livsfara! Bensinen är giftig och mycket eldfarlig.243 DEENFRNLITESPTNOFIDAPL SV 0478 111 9930 A - SV Skydda batteriet och batteriladdaren mot regn och fukt, och tappa dem inte. Endast ett batteri som inte är skadat eller deformerat och en oskadd batteriladdare får användas. Kontrollera dessutom alltid batteriladdarens elkabel. Använd aldrig en batteriladdare med skadad elkabel. Ta aldrig isär batteriet eller batteriladdaren, och försök inte reparera dem. Ett defekt batteri eller en defekt batteriladdare ska bytas ut. Anslut batteriladdaren endast till en strömkälla som har en säkerhetsbrytare med en utlösningsström på max. 30 mA. En elektriker kan ge ytterligare information. Håll ett batteri som ej används borta från metallföremål (t.ex. spikar, mynt, smycken). Kortslut inte batterikontakterna och använd inte transporbehållare av metall. Vid en felaktig användning kan vätska komma ut ur batteriet – undvik kontakt med denna! Spola med vatten vid tillfällig kontakt. Ta dessutom kontakt med en läkare om vätskan hamnar i ögonen. Batterivätska som kommer ut kan orsaka hudirritationer, bränn- och frätskador. För ytterligare säkerhetsanvisningar, se www.viking-garden.com/safety-data- sheets

5.4 Klädsel och utrustning

Använd alltid stadiga skor med räfflad sula under arbetet. Arbeta aldrig barfota eller t.ex. med sandaler. Bär alltid kraftiga skyddshandskar och sätt upp långt hår (med schalett, mössa osv.) vid underhåll och rengöringsarbeten samt vid transport av maskinen. Använd lämpliga skyddsglasögon när kniven slipas. Maskinen får endast tas i bruk med långbyxor och åtsittande kläder. Bör aldrig löst sittande kläder som kan fastna i rörliga delar (manöverspak) – inte heller smycken, slips eller schal.

5.5 Transportera maskinen

Använd alltid skyddshandskar, för att förhindra personskador pga skarpa kanter eller mycket varma maskindelar. Transportera inte maskinen med förbränningsmotorn igång. Stäng av förbränningsmotorn, vänta tills kniven har stannat och dra bort tändstiftskontakten före transport. Transportera maskinen endast när förbränningsmotorn är kall och utan bränsle. Använd lämpliga lasthjälpmedel (lastramper, lyftanordningar). Säkra maskinen och medtransporterade maskindelar (t.ex. gräsuppsamlare) på lastytan med lämpliga fästanordningar av rätt dimension (band, rep osv.). Undvik kontakt med kniven när du lyfter eller bär maskinen. Beakta uppgifterna i kapitlet ”Transport”. Där beskrivs hur maskinen ska lyftas resp. bindas fast. (Ö 15.) Beakta regionala lagliga föreskrifter vid transport av maskinen, särskilt när det gäller lastens säkerhet och transport av föremål på lastflak. Låt inte batteriet ligga kvar i bilen och skydda det oanvända batteriet mot direkt solinstrålning. Litiumjonbatteriet måste behandlas mycket varsamt vid transport och får absolut inte kortslutas. Transportera batteriet antingen i den oskadade originalförpackningen eller i en lämplig transportbehållare (får ej vara av metall).

Se till att endast personer som känner till bruksanvisningen använder maskinen. Innan maskinen tas i drift ska bränslesystemets täthet kontrolleras, i synnerhet de synliga delarna, exempelvis tanken, tanklocket och slanganslutningarna. Vid otäthet eller skador får förbränningsmotorn inte startas – brandrisk! Låt servande fackhandel reparera maskinen innan den tas i drift igen. Beakta kommunala föreskrifter för driftstider för trädgårdsredskap med förbränningsmotor resp. elmotor. Kontrollera området där maskinen ska användas noggrant och ta bort alla stenar, stockar, ståltrådar, ben och andra främmande föremål som kan kastas upp av maskinen. Hinder (t.ex. stubbar, rötter) kan vara svåra att upptäcka i högt gräs. Markera därför alla i gräsmattan dolda objekt (hinder), som inte kan tas bort, innan maskinen används.0478 111 9930 A - SV

Defekta, utslitna och skadade delar ska bytas innan maskinen används. Riskhänvisningar och varningsanvisningar på maskinen som blivit oläsliga eller skadade måste bytas ut. Din VIKING servande fackhandel har nya etiketter och alla nödvändiga reservdelar i lager. Kontrollera att tändstiftskontakten sitter fast ordentligt på tändstiftet innan maskinen används. Maskinen får endast användas i säkert bruksskick. Kontrollera före varje idrifttagning: – Att maskinen har monterats enligt föreskrift. – Att klippverktyget och hela knivenheten (kniv, fästen, klippaggregathus) är i felfritt skick. Kontrollera särskilt beträffande fastsättning, skador (hack eller sprickor) samt slitage. (Ö 14.4) – Att tanklocket är ordentligt fastskruvat. – Att tanken och bränsleledande delar samt tanklocket är i felfritt skick. – Att säkerhetsanordningarna (t.ex. död mans grepp, utkastlucka, kåpa, styrhandtag, skyddsgaller) är i felfritt skick och fungerar ordentligt. – Att knivbromskopplingen (MB 545 VS) fungerar ordentligt. (Ö 13.1) – Att batteriet (MB 545 VE) inte är skadat eller deformerat. – Att gräsuppsamlaren är oskadd och komplett monterad. En skadad gräsuppsamlare får inte användas. – Att oljeskruven är ordentligt fastskruvad. Genomför alla nödvändiga arbeten vid behov resp. kontakta en servande fackhandel. VIKING rekommenderar en VIKING servande fackhandel.

Arbeta aldrig när det finns djur eller personer, särskilt barn, i det farliga området. De inkopplings- och säkerhetsanordningar som installerats på maskinen får inte tas bort eller kringgås. Särskilt död mans greppet resp. knivstoppets bygel får inte fixeras på styrhandtaget (t.ex. genom att binda fast dem). Varning – risk för personskador! Håll händer och fötter borta från roterande delar. Ta aldrig på den roterande kniven. Håll dig alltid borta från utkastöppningen. Säkerhetsavståndet som skapas av styrhandtaget måste alltid följas. Styrhandtaget måste alltid monteras enligt föreskrift och får inte förändras. Maskinen får aldrig tas i bruk med nedfällt styrhandtag. Fäst aldrig föremål på styrhandtaget (t.ex. arbetskläder). Arbeta endast i dagsljus eller bra artificiell belysning. Använd inte maskinen vid regn, åskväder och absolut inte vid risk för blixtnedslag. På våt mark ökar risken för olycksfall (användaren halkar lättare). Var särskilt försiktig pga halkrisken. Undvik om möjligt att använda maskinen på våt mark. Avgaser: Maskinen alstrar giftiga gaser, så snart förbränningsmotorn går. Dessa gaser innehåller giftig kolmonoxid, en färg- och luktlös gas, samt andra skadliga ämnen. Förbränningsmotorn får aldrig tas i bruk i slutna eller dåligt ventilerade utrymmen. Starta: Starta maskinen försiktigt – följ anvisningarna i kapitlet ”Ta maskinen i bruk” (Ö 13.2). En startning enligt dessa anvisningar minskar risken för personskador. Risk för personskador! Om startlinan hoppar tillbaka snabbt dras handen och armen mot förbränningsmotorn snabbare än man kan släppa startlinan. Denna kickback kan orsaka benbrott, klämskador och stukningar. Se till att fötterna vid startning alltid befinner sig på ett säkert avstånd från klippverktyget. Maskinen får inte tippas när den startas. Drivningens bygel får inte aktiveras och kniven får inte vara tillkopplad vid startning. Starta inte förbränningsmotorn, om utkastkanalen inte är täckt med utkastluckan resp. gräsuppsamlaren. Livsfara pga förgiftning! Sluta arbeta omedelbart vid illamående, huvudvärk, synstörningar (t.ex. mindre synfält), hörselfel, svindel och koncentrationssvårigheter. Dessa symtom kan bl.a. orsakas av för hög avgaskoncentration.245 DEENFRNLITESPTNOFIDAPL SV 0478 111 9930 A - SV Arbete i sluttningar: Arbeta alltid på tvären och inte på längden i en sluttning. Om användaren förlorar kontrollen vid klippning på längden kan han få den gående maskinen över sig. Var särskilt försiktig när du ändrar riktning i en sluttning. Se alltid till att du står stadigt i sluttningar och undvik att använda maskinen i alltför branta sluttningar. Av säkerhetsskäl får maskinen inte användas i sluttningar med en lutning över 25° (46,6 %). Risk för personskador! 25° stigning motsvarar en vertikal lutning på 46,6 cm vid 100 cm horisontal längd. För att förbränningsmotorn ska smörjas tillräckligt vid användning av maskinen i sluttningar ska även uppgifterna i den bifogade bruksanvisningen för förbränningsmotorn beaktas. Arbetet: Försök inte att kontrollera kniven när gräsklipparen är i bruk. Öppna inte utkastluckan och/eller ta inte bort gräsuppsamlaren förrän kniven står stilla. En roterande kniv kan orsaka personskador. Arbeta bara med gånghastighet – spring inte när du arbetar med maskinen. Om maskinen körs med för hög fart ökar risken för personskador pga snubbling, halkning osv. Var särskilt försiktig när du vänder maskinen eller drar den mot dig. Risk för att snubbla! Var särskilt uppmärksam när maskinen används i närheten av sluttningar, stup, diken och vallar. Se till att hålla ett tillräckligt avstånd till sådana farliga ställen. Kör alltid runt föremål (vattenspridare, stolpar, vattenventiler, fundament, elektriska ledningar osv.) som finns dolda i gräsmattan. Kör aldrig över sådana föremål. Tänk på att klippverktyget fortsätter att gå i några sekunder tills det stannar. Stäng av förbränningsmotorn, låt arbetsverktyget stanna, dra bort tändstiftskontakten och ta dessutom bort batteriet (på MB 545 VE): – Innan du lämnar maskinen resp. när den lämnas utan tillsyn. – Innan du fyller på bränsle. Tanka endast när förbränningsmotorn är kall. Brandrisk! – Innan du tar bort blockeringar eller åtgärdar igentäppningar i utkastkanalen. – Innan du lyfter och bär maskinen. – Innan du transporterar maskinen. – Innan arbeten genomförs på kniven. – Innan maskinen kontrolleras eller rengörs, eller andra arbeten genomförs på den (t.ex. att styrhandtaget fälls ned). – Om du har kört på ett främmande föremål eller om gräsklipparen börjar vibrera kraftigt. Kontrollera i så fall maskinen, särskilt knivenheten (kniv, knivaxel, knivfäste), beträffande skador och genomför nödvändiga reparationer innan du startar och arbetar med maskinen på nytt. Stäng av förbränningsmotorn resp. koppla från kniven – när du skjuter maskinen till och från en yta som ska bearbetas – innan du flyttar maskinen till en yta utan gräs – innan du öppnar utkastluckan eller tar bort gräsuppsamlaren – om maskinen måste tippas för transport – innan du ställer in klipphöjden.

5.8 Underhåll och reparationer

Inför rengörings, inställnings, reparations och underhållsarbeten: Risk för personskador! Håll händer och fötter borta från roterande delar. Risk för personskador! Kraftig vibration är oftast en indikation på en störning. Gräsklipparen får absolut inte tas i bruk med en skadad eller böjd vevaxel, eller med en skadad eller böjd kniv. Låt en fackman genomföra nödvändiga reparationer – VIKING rekommenderar en VIKING servande fackhandel – om du saknar de rätta kunskaperna.0478 111 9930 A - SV

● Ställ maskinen på fast och jämn mark. ● Stäng av förbränningsmotorn och låt den svalna. ● Dra bort tändstiftskontakten. Varning – risk för personskador! Håll bort tändstiftskontakten från tändstiftet. En oavsiktlig tändgnista kan leda till brand eller elektriska stötar. En oavsiktlig kontakt mellan tändstiftet och tändstiftskontakten kan leda till att förbränningsmotorn startar av misstag. MB 545 VE: Ta dessutom bort batteriet. Låt alltid maskinen svalna före arbeten vid förbränningsmotorn, avgasgrenröret och ljuddämparen. Temperaturen kan bli 80 °C eller högre. Risk för brännskador! Det kan vara farligt att komma i kontakt med motorolja, dessutom får motorolja inte spillas ut. VIKING rekommenderar att en VIKING servande fackhandel fyller på resp. byter motorolja. Rengöring: Hela maskinen måste rengöras noggrant efter arbetet. (Ö 14.2) Töm bränsletanken (t.ex. genom att köra den tom) innan du tippar maskinen i rengöringsposition. Lossa gräsrester som sitter fast med en träpinne. Rengör gräsklipparens undersida med en borste och vatten. Använd inte högtryckstvätt och rengör inte maskinen under rinnande vatten (t.ex. med en trädgårdsslang). Använd inte aggressiva rengöringsmedel. De kan skada plast och metall, och kan påverka användningen av din VIKING maskin negativt. Håll området kring kylöppningarna, kylflänsarna och avgasröret fritt från t.ex. gräs, halm, mossa, löv eller fett, för att förhindra brandrisk. Underhåll: Genomför endast underhåll som beskrivs i denna bruksanvisning. Alla andra arbeten ska utföras av en servande fackhandel. Kontakta alltid en servande fackhandel om du saknar de rätta kunskaperna eller hjälpmedlen. VIKING rekommenderar att underhåll och reparationer endast utförs av en VIKING servande fackhandel. En VIKING servande fackhandel får regelbundna erbjudanden om vidareutbildning och innehar teknisk information. Använd endast verktyg, tillbehör eller tillsatsredskap, som har godkänts av VIKING för denna maskin eller tekniskt likvärdiga delar. I annat fall föreligger risk för olyckor med personskador eller skador på maskinen som följd. Kontakta en servande fackhandel vid frågor. Egenskaperna på original VIKING verktyg, tillbehör och reservdelar är optimalt anpassade till maskinen och användarens behov. Original VIKING reservdelar identifieras på VIKING reservdelsnumret, texten VIKING och i vissa fall VIKING reservdelsmarkeringen. På små delar kan beteckningen även stå ensam. Av säkerhetsskäl ska bränsleledande komponenter (bränsleledning, bränslekran, bränsletank, tanklock, anslutningar osv.) regelbundet kontrolleras beträffande skador och läckage och bytas ut av en fackman vid behov (VIKING rekommenderar en VIKING servande fackhandel). Se till att varnings- och instruktionsetiketterna alltid är rena och läsbara. Skadade eller förlorade etiketter ska bytas mot nya originalskyltar från din VIKING servande fackhandel. Se till att den nya delen har samma etiketter när en komponent bytes ut mot en ny del. Arbeten på knivenheten får endast genomföras med tjocka arbetshandskar och kräver yttersta försiktighet. Kontrollera att alla muttrar, bultar och skruvar, särskilt knivskruven, är hårt åtdragna så att maskinen är i säkert bruksskick. Byt ut skadade ljuddämpare och skyddsplåtar. Kontrollera hela maskinen och gräsuppsamlaren regelbundet beträffande slitage och skador, särskilt innan förvaring (t.ex. före vinteruppehåll). Utslitna eller skadade delar måste bytas ut omedelbart av säkerhetsskäl, så att maskinen alltid är i säkert bruksskick. Ändra inte förbränningsmotorns grundinställning och övervarva den inte. Om komponenter eller skyddsanordningar har tagits bort för underhåll måste de sättas tillbaka så snart som möjligt och i enlighet med föreskrifterna. Risk för personskador pga kniven! Arbetsverktyget börjar rotera när du drar i startlinan. Se till att du alltid befinner dig, särskilt med händer och fötter, på ett säkert avstånd från kniven när du drar i startlinan.247 DEENFRNLITESPTNOFIDAPL SV 0478 111 9930 A - SV

5.9 Förvaring under längre

driftsuppehåll Låt förbränningsmotorn svalna innan maskinen ställs in i ett slutet utrymme. Förvara maskinen med tom tank och bränslet i ett låsbart och bra ventilerat utrymme. Se till att maskinen skyddas mot obehörig användning (t.ex. av barn). Förvara aldrig maskinen inomhus med bensin i tanken. Bensinångorna kan komma i kontakt med öppen eld eller gnistor och antändas. Om tanken ska tömmas, t.ex. vid uppställning för vinteruppehåll, bör bränsletanken endast tömmas utomhus (t.ex. genom att köra den tom). Rengör maskinen noggrant innan förvaring (t.ex. vinteruppehåll). Förvara maskinen bara med bortdragen tändstiftskontakt. MB 545 VE: Ta bort batteriet och förvara det åtskilt från maskinen samt se till att det skyddas mot obehörig användning (t.ex. av barn). Förvara maskinen i säkert bruksskick. Låt maskinen svalna helt, innan den täcks över.

Avfall som gammal olja eller bränsle, använt smörjmedel, filter, batterier och liknande förslitningsdelar kan skada människor, djur och miljö och måste därför sluthanteras på ett fackmannamässigt sätt. Kontakta en återvinningsstation eller en servande fackhandel för mer information om hur avfallsprodukter ska sluthanteras på ett fackmannamässigt sätt. VIKING rekommenderar en VIKING servande fackhandel. Se till att den uttjänta maskinen sluthanteras på ett fackmannamässigt sätt. Gör maskinen obrukbar innan sluthanteringen. Ta bort tändkabeln, töm tanken och tappa av motoroljan, för att förebygga olyckor. Batteriet får inte sluthanteras tillsammans med maskinen. Se till att batterier sluthanteras på ett säkert och miljövänligt sätt. Risk för personskador pga kniven! Lämna även en uttjänt gräsklippare aldrig utan tillsyn. Se till att maskinen och särskilt kniven förvaras utom räckhåll för barn. Varning – risk för personskador! Håll händer och fötter borta från knivens arbetsområde när förbränningsmotorn går.

6. Symbolbeskrivning

Varning! Läs bruksanvisningen före idrifttagning. Risk för personskador! Håll tredje person borta från det farliga området. Risk för personskador! Dra bort tändstiftskontakten före allt arbete på klippverk- tyg, före underhåll och rengöringsarbeten. Risk för personskador! Håll händer och fötter borta från knivarna! Knivenheten fortsätter att rotera några sekunder efter frånkopplingen (motorbroms/knivbroms). MB 545, MB 545 T, MB 545 V, MB 545 VM, MB 545 VR: Starta förbränningsmotorn MB 545, MB 545 T, MB 545 V, MB 545 VM, MB 545 VR: Stänga av förbränningsmotorn MB 545 VE: Sätta i batteriet, starta förbränningsmotorm0478 111 9930 A - SV

● Ställ maskinen på ett vågrätt, jämnt och fast underlag vid alla beskrivna arbeten.

8.2 Montera styrhandtag

Fästa hylsor styrhandtag: ● Fäst hylsorna (I) på styrhandtaget (1). Placera fyrkantshålet på styrhandtagets insida. Hålen på styrhandtaget och fyrkantshålet på styrhandtagets hylsa måste stämma överens. Montera styrhandtag: ● Fäst styrhandtaget (1) på styrhandtagets båda underdelar (2). ● För in de platta rundskruvarna (G) inifrån och utåt genom hålen, och skruva fast med vreden (H). 1 Montera vänster kabelknäckskydd: ● Lägg in alla wirar och kablar i kabelknäckskyddet (F). ● Dra först in kabelknäckskyddet i det övre hålet (3) på styrhandtagets underdel. ● Låt sedan kabelknäckskyddet snäppa in i det nedre avlånga hålet (4) på styrhandtagets underdel. 2 Montera höger kabelknäckskydd: ● Monteringen av det högra kabelknäckskyddet (F) sker på samma sätt som på den vänstra sidan. MB 545 VE: Stänga av förbränningsmotorn MB 545 VS: Ställ gasreglaget i läget MAX, starta förbrännings- motorn, koppla in kniven MB 545 VS: Koppla från kniv MB 545, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR, MB 545 VS: Koppla in drivning MB545V, MB545VE, MB 545 VM, MB 545 VR, MB 545 VS: Ställa in körhastigheten Långsamt – tryck Vario-drivningens spak framåt Snabbt – dra Vario- drivningens spak bakåt MB 545 VS: Gasinställning MAX – maximalt varvtal MIN – minimalt varvtal STOP – stänga av förbränningsmotorn

C Gräsuppsamlarens överdel 1 D Bult 2 E Kabelstyrning (MB 545, MB 545 T

8. Göra maskinen klar för

användning Risk för personskador Beakta säkerhetsanvisningarna i kapitlet ”För din säkerhet” (Ö 5.).

Montera kabelknäckskyddet (F) endast som bilden visar. Wirarna måste gå under styrhandtaget. Lossa vredet (H) före monteringen vid behov. MB 545, MB 545 T: Det går inga wirar på styrhandtagets högra sida. Därför utgår det högra kabelknäckskyddet.

● Fäst kabelstyrningen (E) i urtagen på kåpan (1) och vrid den mot styrhandtagets överdel. ● Lägg in alla kablar resp. wirar i kabelstyrningen. ● Snäpp in kabelstyrningen i de båda avsedda hålen med ett lätt tryck.

8.4 Fästa och lossa startlina

Fästa: ● Dra bort tändstiftskontakten från förbränningsmotorn. ● Tryck död mans greppet (1) mot styrhandtaget och håll det så. ● Dra ut startlinan (2) långsamt och fäst den i linstyrningen (3). ● Släpp startlinan (2) och död mans greppet (1) långsamt. ● Fäst tändstiftskontakten. Lossa: ● Dra bort tändstiftskontakten från förbränningsmotorn. ● Tryck död mans greppet (1) mot styrhandtaget och håll det så. ● Dra ut startlinan (2) långsamt och lossa den på linstyrningen (3). ● Släpp tillbaka startlinan (2) långsamt och släpp död mans greppet (1). ● Fäst tändstiftskontakten.

8.5 Montera gräsuppsamlare

● Placera gräsuppsamlarens överdel (C) på gräsuppsamlarens underdel (B). ● Tryck in bultarna (D) inifrån genom de avsedda öppningarna. ● Snäpp in gräsuppsamlarens överdel i gräsuppsamlarens underdel med ett lätt tryck. ● Fäst gräsuppsamlaren. (Ö 9.8)

8.6 Bränsle och motorolja

Motorolja: Typen av motorolja som ska användas och oljepåfyllningsmängden finns i förbränningsmotorns bruksanvisning. Kontrollera oljenivån regelbundet (se förbränningsmotorns bruksanvisning). Under- och överskrid inte rätt oljenivå. Skruva fast oljetankslocket ordentligt före idrifttagning av förbränningsmotorn. Bränsle: Rekommendation: Färskt bränsle av känt märke. Blyfri bensin. Uppgifter om bränslekvalitet (oktantal) finns i förbränningsmotorns bruksanvisning.

● Ställ maskinen på ett vågrätt, jämnt och fast underlag vid alla beskrivna arbeten.

9.2 Reglage på styrhandtaget

MB 545 VE: Förbränningsmotorn har ingen startlina. MB 545 VS: Motorstoppspaken måste inte tryckas in för att fästa eller lossa startlinan.

Undvik skador på maskinen! Fyll på motorolja före första start. Använd en lämplig påfyllningstratt vid påfyllning av motorolja resp. vid tankning.

Fäll ned styrhandtagets överdel för rengöring av maskinen, platssparande transport och förvaring: ● Lossa vreden (H) tills de går fritt. Att vreden rör sig fritt i gängorna förhindrar självlossning från skruvarna (gängsäkring). ● Fäll ned styrhandtagets överdel (1) tills den ligger på kåpans underdel.

9.4 Höjdinställning styrhandtag

Styrhandtaget (1) kan fixeras i 3 lägen: I lågt II medel III högt ● Lossa vredet för höjdinställning av styrhandtaget (2) genom att vrida det moturs (ca 5 varv). ● Ta tag i styrhandtaget (1) med båda händerna och ställ in önskat läge genom att flytta det upp eller ned. Kontrollera att styrhandtaget ställs in identiskt på höger och vänster sida. ● Dra åt vredet för höjdinställning av styrhandtaget (2) medurs.

9.5 Central klipphöjdinställning

MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VS: 7 klipphöjder kan ställas in. Steg 1: 25 mm Steg 7: 80 mm MB 545 VR: 6 klipphöjder kan ställas in. Steg 1: 20 mm Steg 6: 75 mm ● Inställningsspaken (1) för höjdinställningen finns på maskinens vänstra sida (se bild). ● Fatta maskinen i greppet (2) och dra inställningsspaken (1) uppåt och håll fast den, för att lossa spärrmekanismen. Ställ in önskad klipphöjd genom att flytta upp eller ned maskinen. ● Denna kan avläsas på klipphöjdsindikeringen (3). ● Släpp inställningsspaken (1) igen och låt höjdinställningen snäppa in.

9.6 Batteri och batteriladdare

(MB 545 VE) Gräsklipparen MB 545 VE är utrustad med en elektrisk startanordning. Startbatteriet är ett litiumjonbatteri. Hanteringen av batteriet och batteriladdaren beskrivs i förbränningsmotorns bifogade bruksanvisning. Första idrifttagning: ● Ta bort skyddsdekalen (1) på batteriet. ● Anslut batteriladdaren (K) till elnätet och ladda batteriet (J) i ca 10 sekunder. Därmed stängs viloläget (leveranstillstånd) av och batteriet aktiveras. Ladda sedan batteriet helt. Ta bort och sätta i batteri: ● Ta bort batteriet (J) åt höger ur förbränningsmotorn och sätt in det åt andra hållet igen.

Gräsuppsamlaren är utrustad med en mängdindikator (1) på överdelen. Luftströmmen, som skapas av knivens rotation och ser till att gräsuppsamlaren fylls, lyfter mängdindikatorn (2): Gräsuppsamlaren fylls med klippmaterial. När gräsuppsamlaren fylls minskar luftströmmen och mängdindikatorn sjunker (3): ● Töm den fulla gräsuppsamlaren (Ö 13.9). Risk för klämskador! Genom att lossa vreden kan styrhandtagets överdel fällas ned. Därför ska du hålla i styrhandtagets överdel med en hand på det högsta stället när du skruvar loss vreden.

Batteriet får endast laddas med den bifogade batteriladdaren. Batteriet laddas inte när gräsklipparen är i drift. Tryck på knappen (2) på batteriet, för att kontrollera laddningstillståndet.

gräsuppsamlare Fästa: ● Öppna utkastluckan (1) och håll den så. ● Gräsuppsamlaren (2) fästes med urtagen (3) på fästet (4) på maskinen. ● Stäng utkastluckan (1) för hand igen. Lossa: ● Öppna utkastluckan (1) och håll den så. ● Lyft upp gräsuppsamlaren (2), lossa och ta bort den från fästet (4). ● Stäng utkastluckan (1) för hand igen. Maskinen är utrustad med flera säkerhetsanordningar för en säker hantering och till skydd för obehörig användning.

10.1 Skyddsanordningar

Gräsklipparen är utrustad med skyddsanordningar som förhindrar direkt kontakt med kniven och utkastat klippmaterial. Hit räknas kåpan, utkastluckan, gräsuppsamlaren och det felfritt monterade styrhandtaget.

Modellerna MB 545, MB 545 T, MB545V, MB545VE, MB 545 VM, MB 545 VR är utrustade med en motorstoppanordning. Under körning stängs förbränningsmotorn av när död mans greppet (1) släpps. Förbränningsmotorn och kniven stannar inom 3 sekunder. Mäta efterlöptid När förbränningsmotorn har startat roterar kniven och ett vinande ljud hörs. Efterlöptiden motsvarar tiden som det vinande ljudet hörs efter att förbränningsmotorn har stängts av och kan mätas med ett stoppur. Tvåhandsmanövrering: Kniven kan endast kopplas in enligt följande när förbränningsmotorn går: ● Tryck på knivstoppsspaken (1) med en hand och håll den så, och dra sedan upp knivkopplingsspaken (5) med den andra handen och låt den snäppa in. (Ö 13.5) Integrerad knivbroms: När styrhandtaget släpps kopplas kniven från och stannar inom max. 3 sekunder, varvid förbränningsmotorn fortfarande går. (Ö 13.6) En vacker och tät gräsmatta får du – om du klipper med låg körhastighet – om du klipper gräsmattan ofta och håller gräset kort – om du inte klipper gräsmattan för kort i varmt och torrt klimat, eftersom den annars bränns sönder av solen och ser mindre tilltalande ut – om du använder en vass kniv – slipa därför kniven regelbundet (servande fackhandel) – om du byter klippriktning regelbundet.

12.1 Användarens arbetsområde

● Av säkerhetsskäl måste användaren uppehålla sig inom arbetsområdet bakom styrhandtaget vid start och när förbränningsmotorn går. Säkerhetsavståndet som skapas av styrhandtaget måste alltid hållas. På maskiner med bioklipputrustning måste bioklipptillsatsen tas bort från utkastkanalen innan gräsuppsamlaren fästes. (Ö 12.3)

10. Säkerhetsanordningar

Risk för personskador! Maskinen får inte tas i bruk om någon av säkerhetsanordningarna är defekt. Kontakta en servande fackhandel, VIKING rekommenderar en VIKING servande fackhandel.

Risk för personskador! Om knivens efterlöptid är längre än så får maskinen inte längre användas och måste lämnas till en servande fackhandel.

11. Knivbromskoppling

(BBC) Risk för personskador! Kontrollera knivbromskopplingens funktion före varje idrifttagning. (Ö 13.1) Av säkerhetsskäl får spaken aldrig överbryggas, t.ex. genom att bindas fast på styrhandtaget.

● Gräsklipparen får endast hanteras av en ensam person. Andra personer måste hålla sig borta från det farliga området. (Ö 5.)

12.2 Gräsklippare med vals

Modellen MB 545 VR är utrustad med en tvådelad drivvals på bakaxeln. Denna underlättar exakt klippning längs en gräskant eller runt växter. Dessutom trycks gräset ned i färdriktningen och den typiska randiga effekten på gräsmattan uppstår.

Multigräsklipparen MB 545 VM är utrustad med en speciell multikniv och en redan isatt bioklipptillsats. Sätta in bioklipptillsats För att kunna använda maskinen som biogräsklippare måste bioklipptillsatsen (1) sättas in: ● Öppna utkastluckan och håll den så. ● Sätt in bioklipptillsatsen (1) i utkastkanalen och tryck fast den uppifrån genom att låta båda låsklackarna (2) snäppa in hörbart i kåpan. ● Stäng utkastluckan. Ta ut bioklipptillsats För att kunna använda maskinen som bakutkastande eller gräsuppsamlande gräsklippare (med en lämplig gräsuppsamlare) måste bioklipptillsatsen (1) tas bort ur maskinen: ● Öppna utkastluckan och håll den så. ● Dra upp spärren (4) och dra ut bioklipptillsatsen (1) snett uppåt ur utkastkanalen. ● Stäng utkastluckan (bakutkastande gräsklippare) eller fäst gräsuppsamlaren och stäng utkastluckan (gräsuppsamlande gräsklippare).

12.4 Hur ska jag bioklippa?

För bioklippning ska man välja en klipphöjd på mellan 4 och 7, eftersom gräset hackas bäst vid dessa klipphöjder. Vid för låg klipphöjd kan klipphuset sättas igen och blockera kniven. Arbetshastighet och klipphöjd väljs så att multikniven kan finfördela gräset optimalt vid bioklippningen och en vacker klippbild åstadkommes. Högt gräs bör klippas i flera omgångar med högre klipphöjdsinställning. Man bör undvika bioklippning av för högt och fuktigt gräs.

13.1 Kontrollera knivbromskoppling

Innan arbetet påbörjas måste alltid knivbromskopplingens funktion kontrolleras tre gånger: ● Koppla in kniven när förbränningsmotorn går. (Ö 13.5) Den roterande kniven skapar ett tydligt hörbart vindljud. ● Koppla från kniven (släpp styrhandtaget). (Ö 13.6) Knivbromskopplingen kopplar bort kniven från förbränningsmotorns drivning och bromsar den. Detta moment gör så att vindljudet försvinner och tar max. 3 sekunder. Vid stillastående kniv hörs inget vindljud. Knivbromstiden kan mätas med ett stoppur. Risk för personskador! Förbränningsmotorn ska stängas av och tändstiftskontakten ska tas bort före allt arbete på bioklipptillsatsen.

Risk för personskador! Om knivbromskopplingen inte fungerar enligt beskrivningen (t.ex. om knivbromstiden är längre än 3 sekunder eller vindljudet hörs vid frånkopplad kniv) får maskinen inte tas i drift. Stäng i så fall av förbränningsmotorn, dra bort tändstiftskontakten och låt en fackexpert utföra den nödvändiga reparationen. VIKING rekommenderar en VIKING servande fackhandel.253 DEENFRNLITESPTNOFIDAPL SV 0478 111 9930 A - SV

13.2 Starta förbränningsmotorn

(MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR) ● Kontrollera oljenivån och bränslenivån. (Ö 8.6) MB 545, MB 545 T, MB 545 V, MB 545 VM, MB 545 VR: ● 1 Tryck död mans greppet (1) mot styrhandtaget och håll det så. ● 2 Dra ut startlinan (2) långsamt till dragpunkten. Dra sedan kraftigt. Släpp tillbaka startlinan (2) långsamt, så att den kan rullas upp igen. ● Upprepa momentet tills förbränningsmotorn går igång. MB 545 VE: ● Kontrollera batteri: Kontrollera laddningstillståndet och ladda batteriet vid behov. (Ö 9.6) ● 1 Sätt i batteriet (3). ● 2 Tryck död mans greppet (1) mot styrhandtaget och håll det så. ● 3 Tryck på startknappen (4) – max. 3 till 5 sekunder, släpp den sedan igen. Gör en paus på 10 sekunder mellan startförsöken, om förbränningsmotorn inte startar. Undvik att upprepa startmomentet när förbränningsmotorn går.

förbränningsmotorn (MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR) ● Släpp död mans greppet (1) för att stänga av förbränningsmotorn. Förbränningsmotorn och kniven stannar efter en kort avstanningstid. ● MB 545 VE: Ta bort batteriet och förvara det åtskilt från maskinen samt se till att det skyddas mot obehörig användning (t.ex. av barn), när maskinen lämnas utan tillsyn.

13.4 Starta förbränningsmotorn

(MB 545 VS) ● Kontrollera oljenivån och bränslenivån. (Ö 8.6) ● 1 Ställ gasreglaget (1) i läge MAX. ● 2 Dra ut startlinan (2) långsamt till dragpunkten och dra sedan kraftigt. Låt linan gå tillbaka långsamt så att den kan rullas upp på linskivan. Upprepa startmomentet tills förbränningsmotorn går igång.

13.5 Koppla in kniv (MB 545 VS)

● 1 Dra knivstoppsspaken (1) mot styrhandtaget och håll den så. Därmed lossas knivkopplingsspaken (2). ● 2 Dra knivkopplingsspaken (2) snabbt rakt bakåt till anslag i handtagets riktning, för att koppla in kniven. Den spärras vid anslaget i tillkopplat läge och kan släppas.

13.6 Koppla från kniv

(MB 545 VS) ● Släpp knivstoppsspaken (1) för att koppla från kniven. Knivkopplingsspaken (2) lossas och går automatiskt tillbaka till utgångsläget. Kniven kopplas från och stannar, förbränningsmotorn fortsätter att gå.

förbränningsmotorn (MB 545 VS) ● Koppla alltid från kniven innan förbränningsmotorn stängs av. (Ö 13.6) ● Ställ gasreglaget (1) i läge STOP för att stänga av förbränningsmotorn.

Gräsklipparna MB 545 T, MB545V, MB545VE, MB 545 VM, MB 545 VR, MB 545 VS är utrustade med en drivning. MB 545 T: En drivhastighet framåt (1-växlad växellåda) 3,6 km/h Undvik skador på maskinen! Starta inte förbränningsmotorn i högt gräs. Om det är svårt att starta väljer du en högre klipphöjdinställning. Efter starten arbetar förbränningsmotorn alltid med optimalt arbetsvarvtal tack vare den fasta gasinställningen.

Undvik skador på maskinen! Koppla endast in kniven vid maximalt förbränningsmotorvarvtal och inte i högt gräs. Koppla alltid in den snabbt, för att förhindra onödigt slitage på knivkopplingen.

MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR, MB 545 VS: Steglöst inställbar drivhastighet framåt under körning (Vario-växellåda) 2,2 km/h – 3,8 km/h MB 545 VR: 2,4 km/h – 4,0 km/h Koppla in drivning: ● Starta förbränningsmotorn. (Ö 13.2), (Ö 13.4) ● Dra drivningens bygel (1) mot styrhandtaget och håll den så. Drivningen kopplas in och gräsklipparen sätts i rörelse framåt. Ställa in drivhastighet (MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR, MB 545 VS): ● Öka körhastighet: Dra Vario-drivningens spak (2) bakåt under körning. ● Sänka körhastighet: Tryck Vario-drivningens spak (2) framåt under körning. Koppla från drivning: ● Släpp drivningens bygel (1). Drivningen kopplas från och gräsklipparen stannar. Förbränningsmotorn fortsätter att gå.

13.9 Tömma gräsuppsamlare

● Lossa gräsuppsamlaren. (Ö 9.8) ● Öppna gräsuppsamlaren vid låsspärren (1). Fäll upp gräsuppsamlarens överdel (2) och håll den så. Tippa gräsuppsamlaren bakåt och töm klippmaterialet. Du kan hålla fast gräsuppsamlaren i handtagen (3, 4) på gräsuppsamlarens överdel och underdel, och tömma den på ett bekvämt sätt. ● Stäng gräsuppsamlaren. ● Fäst gräsuppsamlaren. (Ö 9.8)

Årligt underhåll genom servande fackhandel: Gräsklipparen bör kontrolleras av en servande fackhandel en gång om året. VIKING rekommenderar en VIKING servande fackhandel.

14.2 Göra rent maskinen

Underhållsintervall: Efter varje användning En noggrann skötsel skyddar maskinen mot skador och förlänger livslängden. ● Välj den högsta klipphöjden. (Ö 9.5) ● Lossa gräsuppsamlaren. (Ö 9.8) ● Lägg undan styrhandtagets överdel bakåt. ● Öppna utkastluckan och håll den så. ● Lyft maskinen framtill i bärhandtaget och placera den i rengöringsposition som bilden visar. Anvisningar om rengöring: ● Ta bort smuts med lite vatten och en borste eller en trasa. Rengör alltid även kniven. Rikta aldrig en vattenstråle mot förbränningsmotordelar, tätningar och lagerställen. ● Lossa först fastsittande gräsrester med en träpinne. ● Använd specialrengöring (t.ex. STIHL specialrengöring) vid behov. Undvik skador på maskinen! Drivningens bygel måste alltid aktiveras helt (till anslag), för att undvika följdskador på växellådan. Undvik skador på maskinen! Flytta endast Vario-drivningens spak (2) när förbränningsmotorn går. Risk för personskador! Stäng av förbränningsmotorn resp. koppla från kniven och låt den stanna innan gräsuppsamlaren lossas. En helt fylld gräsuppsamlare kan väga upp till 16kg.

Risk för personskador! Beakta säkerhetsanvisningarna i kapitlet ”För din säkerhet” (Ö 5.).

Risk för personskador! Stäng av förbränningsmotorn, dra bort tändstiftskontakten, ta bort batteriet (på MB 545 VE) och låt maskinen svalna. Töm bränsletanken (kör tom) innan du tippar maskinen i rengöringsposition. Maskinen står endast stabilt i rengöringsposition när utkastluckan är öppen.

14.3 Ställa in drivningens wire

Underhållsintervall: Efter behov Wirens spänning är rätt inställd från fabriken. En efterjustering av wiren är nödvändig: – Om drivningen inte fungerar ordentligt när drivningens bygel aktiveras efter en längre användningstid. – Om drivningen är inkopplad permanent. – Det betyder att gräsklipparen sätts i rörelse oavsiktligt när startlinas dras ut, fastän drivningens bygel inte aktiveras. Kontrollera wirens spänning: ● Tryck på drivningens bygel och dra samtidigt gräsklipparen bakåt. Från ca en tredjedel av reglagevägen måste drivhjulen blockeras. Ställa in wire: ● Genom att vrida den vänstra justerskruven (1) på styrhandtagets överdel i riktning mot ”+” ökar wirens spänning, genom att vrida i riktning mot ”–” minskar spänningen.

14.4 Kontrollera knivslitage

Underhållsintervall: Före varje användning ● Tippa gräsklipparen i rengöringsposition. (Ö 14.2) ● Rengör kniven (1). ● Kontrollera knivtjockleken A på minst 5 ställen med ett skjutmått. Den minsta knivtjockleken gäller även vid knivens vingar. ● Placera en linjal (1) på knivens kant som bilden visar och mät slipningen B resp. den minsta bredden C. ● MB 545 VM: Kontrollera slitagegränsen på den undre och övre kniven. Byt ut kniven – om den är skadad (hack, sprickor) eller – om mätvärdena uppnås på ett eller flera ställen eller ligger utanför de tillåtna gränserna. 1 Slitagegräns standardkniv: Knivtjocklek A: > 2 mm Slipning B: < 5 mm 2 Slitagegräns multikniv (MB 545 VM): Knivtjocklek A: > 2 mm Minsta bredd C: > 40 mm

14.5 Demontera och montera

kniv Demontering: ● Använd en lämplig träbit (1, ca 60x60 mm) för att hålla emot kniven (2). ● Skruva loss knivskruven(arna) (3) med en skruvnyckel NV 17. ● Ta bort kniven (2), knivskruven(arna) (3) och låsbrickan (4) resp. skyddsplåten (5, MB 545 VS). ● MB 545 VM: Multikniven (2) består av en övre kniv (2a) och en undre kniv (2b). Den kan delas för bekväm slipning. Montering: ● Rengör knivens anliggningsyta och knivbussningen. ● Kontrollera knivens balans. (Ö 14.6) Risk för personskador! Drivningens wire måste vara rätt inställd vid arbete med maskinen. Kontakta en servande fackhandel vid behov. VIKING rekommenderar en VIKING servande fackhandel.

Risk för personskador! Kniven slits ut olika mycket beroende på var den används och under hur lång tid. Om maskinen används på sandig mark resp. ofta under torra förhållanden utsätts kniven för kraftigare påfrestningar och slits ut mycket snabbare. En utsliten kniv kan gå av och orsaka allvarliga personskador. Följ därför alltid anvisningarna om underhåll av kniven.

Risk för personskador! Kniven (2) får endast monteras som bilden visar. Knivens uppböjda vingar måste peka uppåt. Det föreskrivna åtdragningsmomentet för knivskruven(arna) måste följas exakt, eftersom klippverktygets säkra fastsättning är beroende av detta. Säkra dessutom knivskruven(arna) (3) med Loctite 243. Byt ut låsbrickan (4) vid varje knivmontering och knivskruven(arna) (3) vid varje knivbyte.

● MB 545 VM: Haka i den övre kniven (2a) i den undre kniven (2b) som bilden visar. Se till att hålen i de båda knivarna stämmer överens. ● Montera kniven (2) med de uppböjda vingarna uppåt (mot maskinen). ● Använd en lämplig träbit (1, ca 60x60 mm) för att hålla emot kniven (2). ● Skruva fast och dra åt knivskruven(arna) (3) tillsammans med den nya låsbrickan (4) och med skyddsplåten (5, MB 545 VS). Åtdragningsmoment:

● Demontera kniven. (Ö 14.5) ● MB 545 VM: Sätt ihop multikniven före kontrollen. (Ö 14.5) ● För en skruvmejsel (1) genom hålet i mitten (2) på kniven (3) och ställ in kniven horisontellt. När kniven är i balans stannar den kvar i vågrätt läge. ● Om kniven lutar åt en sida ska den slipas på denna sida tills den är i balans igen. (Ö 14.7)

VIKING rekommenderar att en fackman slipar kniven. Vid en felaktigt slipad kniv (fel vinkel, obalans osv.) påverkas maskinens funktion negativt. Anvisningar för slipning: ● Demontera kniven (Ö 14.5). ● Kyl kniven under slipningen, t.ex. med vatten. Blåfärgning får inte uppstå, eftersom detta försämrar knivens hållfasthet. ● Slipa kniven jämnt, för att förhindra vibration pga obalans. ● Slipvinkeln måste vara 30°. ● Ta bort graden på eggen efter slipningen med ett fint slippapper vid behov. ● Beakta slitagegränsen. (Ö 14.4)

14.8 Förbränningsmotor

Underhållsintervall: Se förbränningsmotorns bruksanvisning. Allmänna anvisningar: Beakta skötsel- och underhållsanvisningarna i den bifogade bruksanvisningen för förbränningsmotorn. Speciellt viktigt för en lång livslängd är att oljenivån alltid är tillräcklig och att motorolje- samt luftfilter bytes ut regelbundet. De rekommenderade oljebytesintervallerna samt information om motorolja och oljepåfyllningsmängd finns också i förbränningsmotorns bruksanvisning. För att en tillräcklig kylning av förbränningsmotorn ska garanteras måste kylflänsarna alltid hållas rena.

14.9 Underhåll av batteri och

batteriladdare Underhållsintervall: Se förbränningsmotorns bruksanvisning.

14.10 Underhåll av knivbromskoppling

Knivbromskopplingen är utsatt för normalt slitage. Endast utbildad personal får genomföra underhåll på den. VIKING rekommenderar en VIKING servande fackhandel.

14.11 Hjul och växellåda

Hjulens lager är underhållsfria. Växellådan är underhållsfri.

14.12 Underhåll av vals

Kullagren och valsarna är underhållsfria. Vario-växellådan är underhållsfri. Underhållsintervall drivkedja: en gång om året resp. efter behov ● Lossa skruven (1, Torx 25) och ta bort skyddet (2) i servicesyfte. ● Smörj drivkedjan med ett vanligt fett.

14.13 Förvaring och uppställning

(vinteruppehåll) Förvara maskinen i ett torrt, slutet och dammfritt utrymme. Se till att den förvaras utom räckhåll för barn.

Underhållsintervall: Professionell användning

var 6:e månad Privat användning: varje år

yrkesmässig användning av gräsklipparen

DEENFRNLITESPTNOFIDAPL SV 0478 111 9930 A - SV Åtgärda ev. störningar innan förvaring. Maskinen måste alltid vara i säkert bruksskick. Töm bränsletanken och förgasaren innan förvaring (t.ex. genom att köra den tom). Beakta dessutom följande punkter vid en längre tids uppställning av maskinen (vinteruppehåll): ● Rengör noggrant alla yttre delar på maskinen. ● Olja resp. fetta in alla rörliga delar. ● Skruva loss tändstiftet (se förbränningsmotorns bruksanvisning) och fyll på ca 3 cm³ motorolja i förbränningsmotorn genom tändstiftshålet. Dra runt förbränningsmotorn några varv utan tändstift (dra i startlinan). ● Skruva i tändstiftet igen (se förbränningsmotorns bruksanvisning). ● Byt olja (se förbränningsmotorns bruksanvisning). ● Täck över förbränningsmotorn noggrant och förvara maskinen i normalläge. MB 545 VE: ● Ta bort batteriet och förvara det åtskilt från maskinen i ett torrt, damm- och frostfritt utrymme utom räckhåll från obehöriga. ● Ladda batteriet helt innan säsongen startar. (Ö 9.6)

Bära maskinen: ● Lyft alltid maskinen i bärhandtaget (1) och i styrhandtaget (2). Se till att kroppen, särskilt fötter och ben, alltid befinner sig på ett säkert avstånd från kniven. Binda fast maskinen: ● Säkra maskinen på lastytan med lämpliga fästanordningar och transportera den sedan stående på de 4 hjulen. ● Fäst rep resp. band i styrhandtagets underdel (3). Gräsklipp hör inte hemma bland soporna, utan bör komposteras. Förpackningar, maskin och tillbehör är tillverkade av återvinningsbart material och ska sluthanteras därefter. Sorterad och miljövänlig sluthantering av materialrester gagnar återanvändningen av återvinningsbart avfall. Därför ska maskinen lämnas till materialinsamlingen efter att dess normala livslängd har uppnåtts. Beakta uppgifterna i kapitlet ”Sluthantering” (Ö 5.10) vid sluthanteringen. Kontakta en återvinningsstation eller en servande fackhandel för mer information om hur avfallsprodukter ska sluthanteras på ett fackmannamässigt sätt. Sluthantera avfall som batterier på ett fackmannamässigt sätt. Beakta de lokala föreskrifterna. Kasta inte batteriet bland hushållsavfallet, utan lämna tillbaka det till en servande fackhandel eller till en återvinningsstation. ● Ta bort batteriet (Ö 9.6) och sluthantera det åtskilt från gräsklipparen. Viktiga anvisningar för underhåll och skötsel av produktgruppen Bensindriven gräsklippare VIKING avsäger sig allt ansvar för sak- och personskador som har uppkommit till följd av att anvisningarna i bruksanvisningen ej har beaktats, särskilt Brandrisk! Håll tändstiftskontakten borta från tändstiftshålet pga antändningsrisken.

Risk för personskador! Beakta kapitlet ”För din säkerhet” före transport. (Ö 5.) Bär alltid lämplig skyddsklädsel (stadiga skor, kraftiga skyddshandskar) vid transporten. Dra alltid bort tändstiftskontakten före lyft resp. transport. Av säkerhetsskäl rekommenderar VIKING att maskinen endast lyftes resp. bärs med hjälp av två man. Beakta vikten i kapitlet ”Tekniska data” före lyft.

17. Minimera slitage och

förhindra skador0478 111 9930 A - SV

vad gäller säkerhet, handhavande och underhåll, eller som har orsakats av att ej godkända påbyggnadsdetaljer eller reservdelar har använts. Beakta följande viktiga anvisningar för att förhindra skador eller överdrivet slitage på din VIKING maskin:

1. Förslitningsdelar

Många av VIKING maskinens delar är utsatta för normalt slitage även om den används i enlighet med anvisningarna och måste bytas ut i tid beroende på användningens typ och längd. Hit hör bl.a.: – Kniv resp. multikniv – Gräsuppsamlare – Kilrem (MB 545 T, MB 545 V, MB545VE, MB545VM, MB545VR, MB 545 VS) – Skyddslister – Bromsband (MB 545 VS) – Batteri (MB 545 VE) – Drivkedja (MB 545 VR)

2. Följ alltid anvisningarna i denna

bruksanvisning Användning, underhåll och förvaring av VIKING maskinen måste ske omsorgsfullt, på det sätt som beskrivs i denna bruksanvisning. Användaren är själv ansvarig för alla skador som orsakas av att säkerhets-, användnings- och underhållsanvisningarna ej beaktas. Detta gäller särskilt vid – förändringar på produkten som inte har godkänts av VIKING – användning av drivmedel som inte har godkänts av VIKING (smörjmedel, bensin och motorolja, se tillverkarens uppgifter) – användning av verktyg eller tillbehör på maskinen, som inte är godkända, inte är lämpliga eller är av sämre kvalitet – ej avsedd användning av produkten – användning av produkten för sport- eller tävlingsändamål – följdskador som orsakas av att produkten har använts med defekta komponenter.

Alla arbeten som beskrivs i avsnittet "Underhåll" måste genomföras regelbundet. Om användaren inte kan genomföra detta underhåll själv ska det utföras av en servande fackhandel. VIKING rekommenderar att underhåll och reparation endast utförs av en VIKING servande fackhandel. En VIKING servande fackhandel får regelbundna erbjudanden om vidareutbildning och innehar teknisk information. Om dessa arbeten inte utförs föreligger risk för skador som användaren är ansvarig för. Hit räknas bl.a.: – Korrosions- och andra följdskador orsakade av felaktig förvaring – Skador på maskinen pga att reservdelar av sämre kvalitet har använts – Skador pga att underhåll inte genomförts inom rätt tid eller har genomförts på ett felaktigt sätt resp. pga att underhåll och reparation ej har utförts av en servande fackhandel Kniv för MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VR, MB 545 VS:

Multikniv för MB 545 VM:

Knivskruv för MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR:

Knivskruvar för MB 545 VS:

Låsbricka för MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR:

Vi, VIKING GmbH Hans Peter Stihl-Straße 5 A 6336 Langkampfen/Kufstein förklarar att maskinen Gräsklippare, handstyrd med förbränningsmotor (MB)

18. Vanliga reservdelar

Fästena för kniven (t.ex. knivskruv) måste bytas ut vid knivbyte resp. knivmontering. Reservdelar finns att få hos en VIKING servande fackhandel.

19. Tillverkarens CE-

konformitetsdeklaration259 DEENFRNLITESPTNOFIDAPL SV 0478 111 9930 A - SV stämmer överens med följande EG- riktlinjer: 97/68/EC, 2000/14/EC, 2014/30/EU, 2006/42/EC, 2006/66/EC (MB 545.1 VE) Produkten är utvecklad enligt följande normer: EN ISO 5395-1, EN ISO 5395-2, EN 60335-1 Förfarande för konformitetsbedömning: Bilaga VIII (2000/14/EC) Deltagandes namn och adress: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Sammanställning och förvaring av tekniska dokument: Sven Zimmermann VIKING GmbH Tillverkningsår och serienummer finns på maskinens typskylt. Langkampfen, 2016-01-02 (ÅÅÅÅ-MM-DD) VIKING GmbH Avdelningschef konstruktion Fabrikat: VIKING Modellnummer: 6340 Typ: MB 545.0 MB 545.0 T MB 545.0 V MB 545.1 VE MB 545.0 VM MB 545.0 VR MB 545.0 VS Uppmätt ljudnivå: MB 545.0 94,8 dB(A) MB 545.0 T 94,8 dB(A) MB 545.0 V 94,8 dB(A) MB 545.1 VE 94,8 dB(A) MB 545.0 VM 94,8 dB(A) MB 545.0 VR 94,8 dB(A) MB 545.0 VS 94,8 dB(A) Garanterad ljudnivå: MB 545.0 96 dB(A) MB 545.0 T 96 dB(A) MB 545.0 V 96 dB(A) MB 545.1 VE 96 dB(A) MB 545.0 VM 96 dB(A) MB 545.0 VR 96 dB(A) MB 545.0 VS 96 dB(A)

MB 545.0, MB 545.0 T, MB 545.0 V, MB 545.1 VE, MB 545.0 VM, MB 545.0 VR, MB 545.0 VS: Modellnummer 6340 Klippbredd 43 cm Förbränningsmotor, typ 4-takts förbränningsmo- tor Klippaggregat Knivbalk Hjul-Ø fram 180 mm Volym gräsuppsamlare 60 l Längd 147 cm Bredd 48 cm Höjd 102 cm MB 545.0: Förbränningsmotor: tillverkare, typ Briggs & Stratton Series 675 Cylindervolym 190 ccm Märkeffekt vid nomi- nellt varvtal 2,5 - 2800 kW - varv/min Startanordning Linstart Bränsletank 0,9 l Varvtal knivbalk 2800 varv/min Drivning knivbalk permanent Åtdragningsmoment knivskruv 60 - 65 Nm Klipphöjder 25 - 80 mm Hjul-Ø bak 200 mm Vikt 29 kg Buller Enligt riktlinje 2000/14/EC: Garanterad ljudnivå
