BRUGSANVISNING MB 545 VM VIKING

DA Betjeningsvejledning

Takk for at du valgte et kvalitetsprodukt fra VIKING.

Hvis du har spørsmål om maskinen, kan du henvende deg til forhandleren eller direkte til vårt salgskontor.

Vi ønsker deg lykke til med maskinen fra VIKING!

Dr. Peter Pretzsch

Ledelsen

En pil henviser til aktuelle kapitler og underkapitler som inneholder nærmere forklaring. Eksempelet under viser en henvisning til et kapittel: (⇔ 2.1)

Hvis bensin renner over, må du ikke starte forbrenningsmotoren før du har rengjort overflaten der det er sølt bensin. Vent til bensinen er fordampet (tørk bort eventuelle bensinrester) før du forsøker å starte motoren.

Laderen skal kun kobles til en strømforsyning som har jordfeilbeskyttelse med aktiveringsstrøm på maksimalt 30 mA. Ta kontakt med en elektriker hvis du ønsker mer informasjon.

Sikkerhetsavstanden mellom styret og maskinen må alltid overholdes. Styret skal alltid være forskriftsmessig montert, og får ikke endres på. Maskinen må aldri tas i bruk med nedfelt styre.

Pass på at maskinen ikke velter när du starter den.

– Når du skyver maskinen fra eller til området den skal brukes på.
– Før du skyver maskinen på en flate der det ikke er gress.

Unngå å søle med motoroljen eller få den på huden. Direkte hudkontakt kan være skadelig.

Sørg for at maskinen er i driftssikker stand när du setter den til lagring.

Strekkavlastningen (F) må kun monteres som vist på bildet. Vaierne må føres under styret. Løsne eventuelt på dreiehåndtaket (H) før monteringen.

• Legg alle vaiere og ledninger i strekkavlastningen (F).
• Træ strekkavlastningen først i det øverste hullet (3) på styreunderdelen.
• La deretter strekkavlastningen gripe inn i den nedre slissen (4) på styreunderdelen.

MB 545 VE: Forbrenningsmotoren har ikke startsnor.

9.3 Felle ned styret

Du får en pen og tett gressplen

Modellen MB 545 VR er utstyrt med en todelt drivvalse på bakakselen.

Hvis knivclutchen ikke virker som beskrevet (f.eks. lengre knivbremsetid enn tre sekunder eller fremdeles hørbar hvinende lyd ved utkoblet klippekniv), skal ikke maskinen tas i bruk.

Vaieren for fremdriften må være forskriftsmessig innstilt ved arbeid med maskinen. Kontakt eventuelt en forhandler. VIKING anbefaler en VIKING forhandler.

Kontrollere spenningen til vaieren:

• Aktiver fremdriftsbøylen samtidig som du trekker gressklipperen bakover. Når du har trykt hendelen ned ca. en tredel, skal hjulene blokkere.

Stille inn vaieren:

Gressavklippet skal ikke kastes sammen med husholdningsavfall. Det skal komposteres.

Avfallsprodukter som f.eks. batterier, skal alltid kasseres forskriftsmessig. Følg lokale forskrifter. Batteriet må ikke kastes sammen med

Viktige henvisninger vedrørende vedlikehold for produktgruppen

Bensindreven gressklipper

Nominell effekt ved 2,5 - 2800

nominelt turtall kW-o/min

Start Snorstart

Drivstofftank 0,9 l

Turtall, knivbjelke 2800 o/min

Nominell effekt ved 2,5 - 2800

nominelt turtall kW-o/min

Start Snorstart

Drivstofftank 0,9 l

Turtall, knivbjelke 2800 o/min

Nominell effekt ved 2,5 - 2800

nominelt turtall kW-o/min

Start Snorstart

Drivstofftank 0,9 l

Turtall, knivbjelke 2800 o/min

Nominell effekt ved 2,6 - 2800

nominelt turtall kW-o/min

Start Elektrisk start

Drivstofftank 1,0 l

Turtall, knivbjelke 2800 o/min

Nominell effekt ved 2,5 - 2800

nominelt turtall kW-o/min

Start Snorstart

Drivstofftank 0,9 l

Turtall, knivbjelke 2800 o/min

Nominell effekt ved 2,5 - 2800

nominelt turtall kW-o/min

Start Snorstart

Drivstofftank 0,9 l

Turtall, knivbjelke 2800 o/min

Nominell effekt ved 2,5 - 2800

nominelt turtall kW-o/min

Start Snorstart

Drivstofftank 0,9 l

Turtall, knivbjelke 2800 o/min

Forbrenningsmotoren starter ikke

Mulig årsak:

• Motorstoppbøylen er ikke aktivert.
• MB 545 VS: Gassreguleringshendelen står i STOP-posisjon.
• MB 545 VE: Batteri utladet eller defekt
  – Drivstofftanken er tom; drivstoffrøret er tilstoppet.
  – Dårlig, forurenset eller gammelt drivstoff i tanken.
  – Luftfilteret er skittent.
  – Tennpluggstøpselet er koblet fra tennpluggen; pluggledningen er dårlig festet på kontakten.
  – Tennpluggen er tilsotet eller skadet; feil elektrodeavstand.

Reglage på styrhandtaget 249

9.2 Reglage på styrhandtaget

1 Död mans grepp (MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR)
1 Bygel knivstopp (MB 545 VS)
2 Bygel drivning (MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR, MB 545 VS)
3 Spak Vario-drivning (MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR, MB 545 VS)
4 Gas r e g l a g e (MB 545 VS)
5 Knivkopplingsspak (MB 545 VS)
6 S t a r t k n a p p (MB 545 VE)

9.3 Fälla ned styrhandtag

12. Arbetsanvisningar

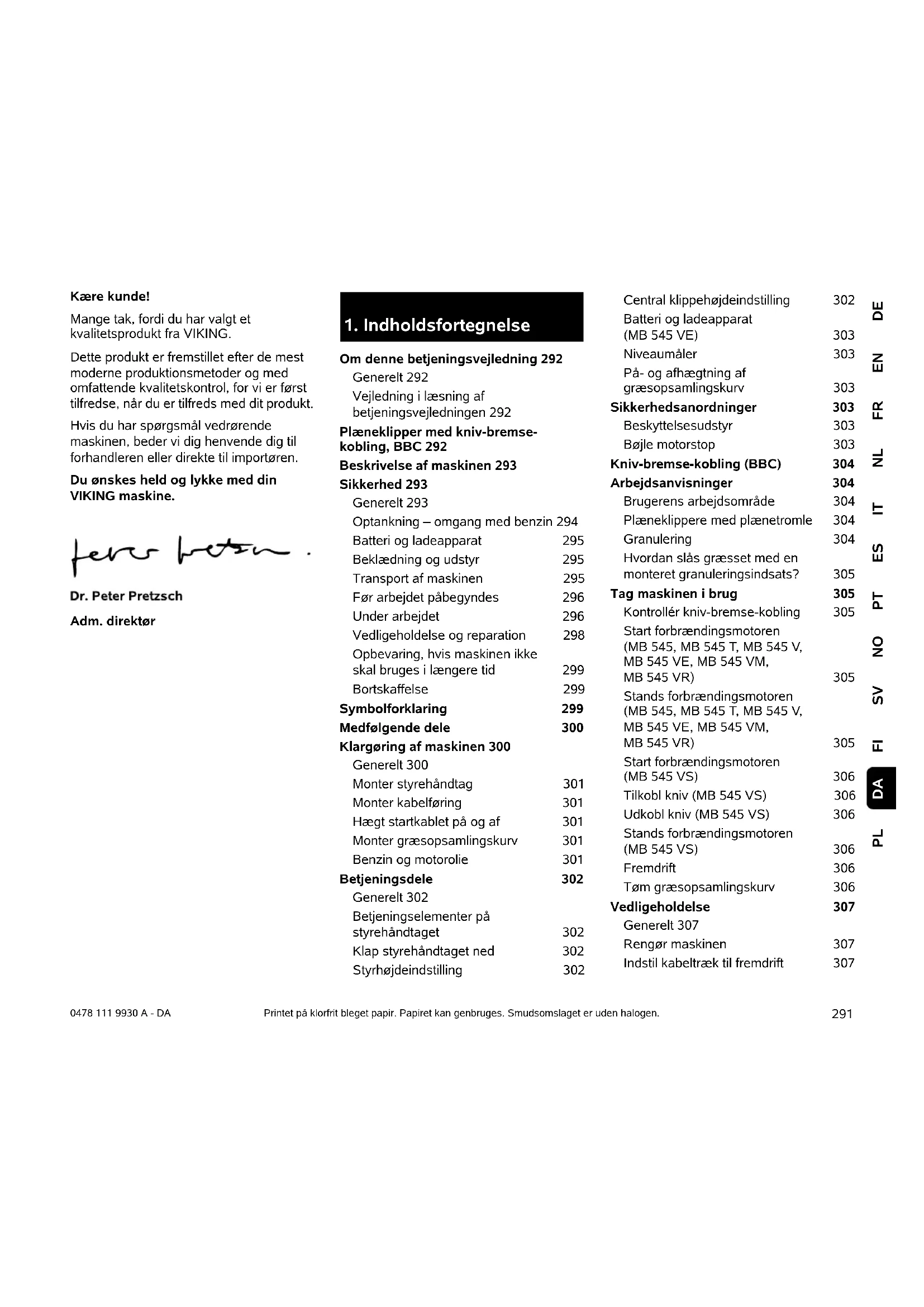

Mange tak, fordi du har valgt et kvalitetsprodukt fra VIKING.

Dette produkt er fremstillet efter de mest moderne produktionsmetoder og med omfattende kvalitetskontrol, for vi er først tilfredse, når du er tilfreds med dit produkt.

Hvis du har spørgsmål vedrørende maskinen, beder vi dig henvende dig til forhandleren eller direkte til importøren.

Om denne betjeningsvejledning 292

Generelt 292

Vejledning i læsning af betjeningsvejledningen 292

Plæneklipper med kniv-bremse-kobling, BBC 292

Beskrivelse af maskinen 293

Sikkerhed 293

Generelt 293

Optankning – omgang med benzin 294

Beklædning og udstyr 295

Transport af maskinen 295

Før arbejdet påbegyndes 296

Under arbejdet 296

Opbevaring, hvis maskinen ikke skal bruges i længere tid 299

Bortskaffelse 299

Symbolforklaring 299

Klargøring af maskinen 300

Generelt 300

Monter styrehåndtag 301

Hægt startkablet på og af 301

Monter græsopsamlingskurv 301

Betjeningselementer på styrehåndtaget 302

Klap styrehåndtaget ned 302

Styrhøjdeindstilling 302

Central klippehøjdeindstilling 302

På- og afhægtning af græsopsamlingskurv 303

Sikkerhedsanordninger 303

Beskyttelsesudstyr 303

Bøjle motorstop 303

Kniv-bremse-kobling (BBC) 304

Arbejdsanvisninger 304

Brugerens arbejdsområde 304

Plæneklippere med plænetromle 304

Granulering 304

Hvordan slås græsset med en monteret granuleringsindsats? 305

Tag maskinen i brug 305

Kontrollér kniv-bremse-kobling 305

Start forbrændingsmotoren (MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR) 305

Stands forbrændingsmotoren (MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR) 305

Start forbrændingsmotoren (MB 545 VS) 306

Tilkobl kniv (MB 545 VS) 306

Udkobl kniv (MB 545 VS) 306

Stands forbrændingsmotoren (MB 545 VS) 306

Fremdrift 306

Tøm græsopsamlingskurv 306

Vedligeholdelse 307

Generelt 307 Rengør maskinen 307

Indstil kabeltræk til fremdrift 307

Kontrollér knivens slid 307

Forbrændingsmotor 308

Hjul og gearkasse 309

Vedligehold plænetromle 309

Opbevaring og længere pauser

(vinterpause) 309

Transport 310

Transport 310

Miljøbeskyttelse 310

Sådan minimerer du slid og undgår skader 310

Standardreservedele 311

Producentens EF-overensstemmelseserklæring 311

Tekniske data 312

Fejlsøgning 314

Serviceplan 316

Leveringsbekræftelse 316

Servicebekræftelse 316

2. Om denne betjeningsvejledning

2.1 Generelt

Denne betjeningsvejledning er producentens originale betjeningsvejledning udarbejdet i henhold til EU-direktivet 2006/42/EC.

VIKING arbejder hele tiden på at videreudvikle sit produktudbud, og vi forbeholder os derfor ret til at ændre form, teknik og udstyr.

Der kan af samme årsag ikke gøres krav gældende på grundlag af anvisningerne eller illustrationerne i dette hæfte.

Denne betjeningsvejledning er beskyttet af ophavsretten. Der tages forbehold for alle rettigheder, især retten til mangfoldiggørelse, oversættelse og bearbejdning ved hjælp af elektroniske systemer.

2.2 Vejledning i læsning af betjeningsvejledningen

Alle billedsymboler, som er anbragt på maskinen, forklares i denne betjeningsvejledning.

Synsretning:

Synsretning under anvendelsen "venstre" og "højre" i betjeningsvejledningen: Brugeren står bag maskinen og ser fremad i køreretningen.

Kapitelhenvisning:

Der henvises med en pil til særlige kapitler og underkapitler med yderligere forklaringer. I det følgende eksempel ses en henvisning til et kapitel: (⇔ 2.1)

Markering af tekstafsnit:

Betjeningstrin, som kræver, at brugeren griber ind:

- Løsn skruen (1) med en skruetrækker, tryk på grebet (2) ...

Generelle optællinger:

- Anvendelse af produktet ved sportsarrangementer eller i konkurrencer

Tekster med ekstra betydning:

Tekstafsnit med ekstra betydning er markeret med ét af de symboler, der er beskrevet i det følgende, for at fremhæve dem i betjeningsvejledningen.

Fare!

Risiko for ulykker og alvorlig personskade. Der kræves særlig opmærksomhed.

Advarsel!

Risiko for personskade. Særlig opmærksomhed forhindrer mulige eller sandsynlige kvæstelser.

Forsigtig!

Lette personskader og tingsskader kan forhindres med en bestemt adfærd.

Bemærk

Information, som sikrer bedre udnyttelse af maskinen og forhindrer mulige fejlbetjeninger.

Tekst med henvisning til billeder:

Billeder, som forklarer, hvordan du bruger maskinen, finder du forrest i betjeningsvejledningen.

Kamerasymbolet anvendes til at forbinde billederne på billedsiderne med det pågældende tekstafsnit i betjeningsvejledningen.

3. Plæneklipper med knivbremse-kobling, BBC

Modellen MB 545 VS er udstyret med en kniv-bremse-kobling (BBC).

Som på alle moderne plæneklippere bremses kniven helt ned og standser inden for kort tid, når man slipper styrehåndtaget. Takket være BBC-systemet slukkes forbrændingsmotoren ikke samtidigt. Takket være denne funktion kan brugeren anvende plæneklipperens fremdrift efter et knivstop. Desuden kan f. eks. græsopsamlingskurven tømmes, uden at det er nødvendigt at starte forbrændingsmotoren igen.

Risiko for kvæstelser!

Grib aldrig ind i knivens arbejdsområde, när forbrændingsmotoren kører.

Før kniven berøres, skal forbrændingsmotoren slukkes, kniven skal være stoppet og stå helt stille, og tændrørshætten skal trækkes af.

For at undgå kvæstelser eller skader på maskinen skal du sætte dig ind i BBC-systemet, inden maskinen tages i brug første gang! Følg anvisningerne i kapitlet "Kniv-bremse-kobling (BBC)". (⇔ 11.)

4. Beskrivelse af maskinen

1 Styrehåndtagets øverste del med betjeningselementer (⇒ 9.2)

2 Styrafstivning

3 Startkabel

4 Drejegreb

5 Udkastningsspjæld

6 Typeskilt

7 Forbrændingsmotor

8 Tændrørshætte

9 Håndtag

10 Kabinet

11 Beskyttelsesliste

12 Display klippehøjde

13 Central klippehøjdeindstilling

14 Drejegreb styrhøjdeindstilling

15 Græsopsamlingskurv

16 Niveaumåler

17 Batteri (MB 545 VE)

18 Granuleringsindsats (MB 545 VM)

19 Plænetromle (MB 545 VR)

5. Sikkerhed

5.1 Generelt

Forholdsregler til forebyggelse af ulykker skal følges under arbejdet med maskinen.

Hele betjeningsvejledningen skal læses grundigt igennem før den første ibrugtagning. Opbevar

betjeningsvejledningen til senere brug.

Følg betjenings- og vedligeholdelsesanvisningerne, som du kan finde i den separate betjeningsvejledning til forbrændingsmotoren.

Sikkerhedsforanstaltningerne tjener til din egen sikkerhed, opstillingen er dog ikke udtømmende. Brug kun maskinen på fornuftig og ansvarlig vis, og husk på, at brugeren er ansvarlig for skader på personer eller disses ejendom.

Bliv fortrolig med betjeningselementerne og brugen af maskinen.

Maskinen må kun anvendes af personer, som har læst betjeningsvejledningen, og som derfor ved, hvorledes maskinen skal betjenes. Hver bruger bør sikre sig faglig korrekt og praktisk instruktion om maskinens brug før ibrugtagningen. Brugeren skal instrueres af sælgeren eller en anden fagmand om, hvordan maskinen anvendes sikkert.

Brugeren skal under instruktionen gøres særligt opmærksom på, at omhu og koncentration er vigtigt under brug af maskinen.

Livsfare på grund af kvælning! Børn, der leger med emballagematerialet, risikerer at blive kvalt i det. Emballagemateriale SKAL holdes væk fra børn.

Giv eller udlån kun maskinen samt påbygningsmaskinerne til personer, der er instruerede heri, eller som er fortrolige

med betjeningen af den.

Betjeningsvejledningen er en del af maskinen og skal altid følge med.

Maskinen må kun anvendes af personer, der er udhvilede, i god fysisk og psykisk stand. Er du ikke helt rask, bør du spørge din læge, om du må arbejde med maskinen. Undlad at arbejde med maskinen efter indtagelse af alkohol, narkotika eller medicin, der nedsætter reaktionsevnen.

Maskinen må aldrig anvendes af børn, personer med fysiske, sensoriske eller mentale handicap eller utilstrækkelig erfaring og viden eller personer, der ikke er fortrolige med vejledningen.

Giv aldrig børn eller unge under 16 år lov til at benytte maskinen. Aldersgrænsen for brugere kan variere fra land til land.

OBS – risiko for ulykker!

Plæneklipperen er kun dimensioneret til græsslåning. Den må ikke anvendes til andre formål, da det kan være farligt eller medføre skader på maskinen.

Plæneklipperen må pga. risiko for personskader ikke anvendes til følgende arbejder (ikke komplet opstilling):

• Trimning af buske, hække eller lignende
  – Skæring af slyngplanter,
• Plænepleje på tage og altankasser
• Granulering og findeling af grene og hækkeklip,
  – Rensning af fortove (sugning, blæsning),
  – Udjævning af jordbunker som f.eks. muldvarpeskud.

- Transport af afskåret græs, undtagen i den dertil indrettede græsopsamlingskurv.

Af hensyn til sikkerheden bortfalder denne garanti ved enhver ændring på maskinen, undtagen ved en faglig korrekt montering af tilbehør, som er godkendt af VIKING. Informationer om godkendt tilbehør findes hos VIKING forhandleren.

Det er forbudt at foretage ændringer på maskinen, der ændrer forbrændingsmotorens eller el-motorens effekt eller omdrejningstal.

Der må ikke transporteres ting, dyr eller personer med maskinen.

Vær specielt forsigtigt ved anvendelse i offentlige anlæg, parkanlæg, på sportspladser, ved veje samt i land- og skovbrug.

OBS! Vibrationer udgør en sundhedsfare! For stor belastning pga. vibrationer kan medføre kredsløbs- eller

nerveskader, især hos mennesker med kredsløbsproblemer. Opsøg straks læge, hvis der opstår symptomer, som kan være udløst af vibrationsbelastninger. Sådanne symptomer, der primært opstår i fingrene, hænderne eller i håndleddene, er f.eks. (ikke komplet opstilling):

• Følelsesløshed
• Smerter
• Muskelsvaghed
  – Misfarvninger af huden
  – Ubehagelig kriblen

5.2 Optankning – omgang med benzin

Livsfare!

Benzin er giftig og meget letantændelig.

Opbevar kun benzin i de dertil beregnede og testede beholdere (dunke).

Lukkedækslerne på tankbeholderne skal altid skrues ordentligt på og spændes godt til. Defekte dæksler skal udskiftes af hensyn til sikkerheden.

Anvend ikke vandflasker eller lignende til bortskaffelse eller opbevaring af forbrugsstoffer såsom f.eks. benzin. Det kan ske, at personer, især børn, drikker heraf.

Hold benzin væk fra gnister, åben ild, gløder, varme kilder og andre antændelseskilder. Rygning forbudt!

Tank kun op udendørs, og ryg ikke under påfyldningen.

Stop forbrændingsmotoren, og lad den køle af før tankningen.

Benzin skal påfyldes, før forbrændingsmotoren startes. Åbn ikke tankdækslet, og fyld ikke benzin på, mens forbrændingsmotoren kører, eller maskinen er varm.

Undlad at fylde benzintanken for meget!

For at give benzinen plads til at udvide sig må benzintanken aldrig fyldes op over påfyldningsstudsens nederste kant.

Følg desuden anvisningerne i forbrændingsmotorens betjeningsvejledning.

Hvis benzinen er løbet over, må forbrændingsmotoren ikke startes, før den benzinvædede flade er rengjort. Forsøg ikke at starte motoren, før benzindampene er forsvundet (tør spildt benzin af).

Tør spildt benzin op med det samme.

Hvis der er kommet benzin på tøjet, skal dette skiftes.

Opbevar aldrig maskinen indendørs med benzin i tanken. Afgivne benzindampe kan antændes ved kontakt med åben ild eller gnister.

Betjeningsvejledningen til forbrændingsmotoren skal følges, og den skal opbevares sikkert. I denne vejledning er beskrevet, hvordan batteriet og ladeapparatet anvendes sikkert.

Anvend kun batterier, der ikke er beskadigede eller deformerede, og anvend kun ubeskadigede ladeapparater. Kontrollér især ladeapparatets netkabel. Anvend aldrig et ladeapparat med et beskadiget netkabel.

Batteriet og ladeapparatet må ikke skilles ad, og man må ikke forsøge at foretage reparation. Et defekt batteri eller ladeapparat skal udskiftes.

Tilslut kun ladeapparatet til en strømforsyning, som er beskyttet af et fejlstrømsrelæ med en brydestrøm på maksimalt 30 mA. Kontakt din elinstallatør for nærmere oplysninger.

Hold et ikke anvendt batteri væk fra metalgenstande (f. eks. søm, mønter, smykker). Batteripolerne må aldrig kortsluttes, anvend aldrig transportbeholdere af metal.

Ved forkert anvendelse kan der sive væske ud af batteriet – undgå kontakt! Ved kontakt - skyl med vand. Søg læge, hvis væsken kommer i øjnene. Udsivet batterivæske kan medføre hudirritationer, forbrændinger og ætsninger.

Se www.viking-garden.com/safety-data-sheets for yderligere sikkerhedsanvisninger

5.4 Beklædning og udstyr

Bær altid solide sko med skridsikre såler under arbejdet. Gå aldrig barfodet eller iført

sandaler.

Bær altid solide handsker, og bind langt hår op (klud, hue etc.) under vedligeholdelses- og rengøringsarbejder samt under

maskinens transport.

Maskinen må betjenes, när

brugeren bærer lange bukser og tætsiddende tøj.

Bær aldrig løstsiddende tøj, som kan hænge fast i de bevægelige dele (betjeningsgreb) – heller ikke smykker, slips eller halstørklæder.

5.5 Transport af maskinen

Anvend altid handsker under arbejdet for at undgå at komme til skade på varme maskindele eller de skarpe kanter.

Transporter aldrig maskinen med igangsat forbrændingsmotor. Stands forbrændingsmotoren, lad knivene løbe ud, og træk tændrørshætten af før transporten.

Transporter kun maskinen, när forbrændingsmotoren er kold og uden benzin.

Anvend egnede hjælpemidler til læsning (læsseramper eller løfteanordninger).

Fastgør maskinen og medtransporterede dele (f. eks. græsopsamlingskurv) ved transport på et lad vha. tilstrækkeligt dimensionerede hjælpemidler (seler, reb osv.).

Undgå at berøre kniven, när plæneklipperen løftes og bæres.

Følg især henvisningerne i kapitlet "transport". Her beskrives, hvordan maskinen skal løftes eller fastsurrres. (⇒ 15.)

Under en transport af maskinen skal gældende forskrifter overholdes, især hvad angår ladningens sikkerhed samt transport af ting på lastarealet.

Lad ikke batteriet ligge i bilen, og beskyt et batteri, der ikke er i brug, mod direkte sollys.

Lithium akkumulatorer skal behandles særligt forsigtigt ved transport og skal beskyttes mod kortslutning. Batteriet skal enten transporteres i ubrudt originaleballage eller i en egnet transportbeholder (ikke af metal).

5.6 Før arbejdet påbegyndes

Kontrollér, at kun personer, som har læst betjeningsvejledningen, anvender maskinen.

Før maskinen tages i brug, skal det kontrolleres, om benzinsystemet er tæt; kontrollér navnlig de synlige dele som f. eks. tank, tankdæksel, slangeforbindelser. Ved utætheder eller beskadigelse, må forbrændingsmotoren ikke startes – Brandfare! Få maskinen repareret af forhandleren, før den tages i brug.

Vær opmærksom på kommunale forskrifter for anvendelsestider for havemaskiner med forbrændingsmotor eller elektrisk motor.

Undersøg hele det areal, hvor maskinen skal anvendes, og fjern sten, kæppe, ståltråd, kødben og andre fremmedlegemer, som kan blive slynget væk af maskinen. Forhindringer (f.eks. træstykker, rødder) overses nemt i højt græs.

Marker derfor før arbejdet med maskinen alle objekter, der er skjult i græsplænen (forhindringer), som ikke kan fjernes.

Før maskinen tages i brug, skal defekte dele og alle andre slidte og beskadigede dele udskiftes. Ulæselige eller beskadigede fare- og advarselsanvisninger på maskinen skal udskiftes. VIKING forhandleren har ekstra skilte og originale reservedele på lager.

Før maskinen tages i brug, skal du kontrollere, at tændrørshætten sidder fast og sikkert på tændrøret.

Maskinen må kun anvendes i driftssikker tilstand. Kontrollér før hver brug,

• om maskinen er i forskriftsmæssig monteret tilstand.
• om klippeværktøjet og klippeenheden (kniv, fastgøreselsesdelene, klippeanordningskabinet) er helt i orden. Kontrollér især, om komponenterne sidder korrekt, om de er beskadigede (hakker eller ridser) eller slidte. (⇒ 14.4)
• om tankdækslet er skruet korrekt på.
• om tanken og benzinførende komponenter samt tankdækslet er i orden.
  – om sikkerhedsudstyret (f. eks. motorstopbøjle, udkastningsspjæld, kabinet, styrehåndtag, beskyttelsesgitter) er i orden og fungerer korrekt.
• om kniv-bremse-kobling (MB 545 VS) fungerer korrekt. (⇒ 13.1)
• om batteriet (MB 545 VE) er uden skader og ikke er deformeret.
• om græsopsamlingskurven er ubeskadiget og korrekt monteret; en beskadiget græsopsamlingskurv må ikke anvendes.
• om olielukkeskruen er skruet korrekt på.
  Udfør alt nødvendigt arbejde, eller kontakt en forhandler. VIKING anbefaler en VIKING forhandler.

5.7 Under arbejdet

Brug aldrig maskinen, när der er dyr eller personer, især børn, i fareområdet.

De kontakter og sikkerhedsanordninger, som er installeret på maskinen, må ikke fjernes eller kortsluttes. Fastgør aldrig bøjlen til motorstop eller bøjlen til knivstop på styret (f. eks. ved at binde den fast).

OBS – fare for kvæstelser! Hænder og fødder skal holdes væk fra roterende dele. Rør aldrig den roterende kniv. Stå

aldrig i nærheden af udkastningsåbningen.

Den sikkerhedsafstand, som styrehåndtaget giver, skal altid overholdes. Styrehåndtaget skal altid være monteret korrekt og må ikke ændres. Anvend aldrig maskinen, hvis styrehåndtaget er klappet om.

Fastgør aldrig ting til styrehåndtaget (f.eks.arbejdstøj).

Arbejd kun i dagslys eller med god kunstig belysning.

Der må ikke arbejdes med maskinen i regnvejr, tordenvejr, og især ikke når der er risiko for lynnedslag.

Er undergrunden våd, er der større risiko for uheld pga. dårligere fodfæste. Arbejd ekstra forsigtig her, så du ikke skrider ud. Undgå om muligt at anvende maskinen, hvis undergrunden er fugtig.

Udstødningsgasser:

Stop arbejdet med det samme ved kvalme, hovedpine, synsforstyrrelser (f.eks. mindre synsfelt), høreproblemer, svimmelanfald, svigtende koncentrationsevne. Disse symptomer kan bl.a. være forårsaget af for høje koncentrationer af udstødningsgas.

Maskinen afgiver giftige udstødningsgasser, när forbrændingsmotoren kører. Disse gasser indeholder giftig kulilte, en farve- og lugtfri gas, samt andre skadelige stoffer. Forbrændingsmotoren må aldrig tages i brug i lukkede eller dårligt udluftede rum.

Start:

Start maskinen forsigtigt iht. anvisningerne i kapitlet "Tag maskinen i brug" (⇒ 13.2). Når der startes iht. anvisningerne, mindskes risikoen for kvæstelser.

Risiko for kvæstelser!

Når startkablet kører tilbage hurtigt, kan hånden og armen blive trukket i retning af forbrændingsmotoren hurtigere, end startkablet kan slippes Dette tilbageslag kan medføre knoglebrud, knusninger og forstuvninger.

Sørg for, at der er rigelig afstand mellem fødder og klippeværktøj, når der startes.

Maskinen må ikke vippes, när den startes.

Bøjlen til fremdrift må ikke trykkes ind, när motoren startes, og kniven må ikke være tilkoblet.

Start ikke forbrændingsmotoren, hvis udkastningskanalen ikke er dækket af udkastningsspjældet eller græsopsamlingskurven.

Arbejde på skråninger:

Bearbejd altid skråningerne på tværs og aldrig på langs.

Mister brugeren kontrollen over maskinen ved en græsslåning på langs, kan brugeren blive kørt over af maskinen.

Vær ekstra forsigtig, när køreretningen på skråningen ændres.

Sørg altid for et godt fæste på skråninger, og undgå at arbejde på meget stejle skråninger.

Af sikkerhedsmæssige årsager må maskinen ikke anvendes på skråninger på over 25° (46,6 %). Risiko for kvæstelser! En hældning på 25° svarer til en lodret stigning på 46,6 cm over en vandret længde på 100 cm.

max. 25° 100 46,6

For at sikre tilstrækkelig smøring af forbrændingsmotoren skal anvisningerne i den medfølgende betjeningsvejledning til forbrændingsmotoren også følges, när maskinen anvendes på skråninger.

Anvendelse:

Risiko for kvæstelser!

Hold eller før aldrig hænder og fødder mod, over eller under de roterende dele.

Forsøg ikke at inspicere kniven, mens plæneklipperen kører. Lad være med at åbne udkastningsspjældet og/eller tage græsopsamlingskurven af, så længe klippekniven drejer rundt. Den roterende kniv kan medføre kvæstelser.

Kør kun med maskinen i gangtempo, og løb aldrig med maskinen under arbejdet. Ved at køre hurtigt øges risikoen for at komme til skade ved at snuble, skride ud osv.

Vær ekstra forsigtig, når du vender maskinen om eller trækker den hen mod dig selv.

Anvend maskinen særligt forsigtigt, når du arbejder i nærheden af skråninger, terrænkanter, lossepladser, grøfter, diger og dæmninger. Sørg især for at holde rigelig afstand til sådanne farlige steder.

Kør rundt om ting, der er skjult i græsets vækstlag (vandingssystemer, pæle, vandventiler, fundamenter, elektriske ledninger etc.). Kør aldrig over sådanne objekter.

Vær opmærksom på klippeværktøjets efterløb, som varer i nogle sekunder.

STOP

Sluk forbrændingsmotoren, lad værktøjet standse helt, træk tændrørshætten af, og tag også batteriet ud (ved MB 545 VE),

- før maskinen forlades, eller hvis den står uden opsyn,

– før der fyldes benzin på. Maskinen må kun tankes op, när forbrændingsmotoren er kold.

Brandfare!

• Før du fjerner blokeringer eller materiale, der tilstopper udkastningskanalen,
• før du løfter og bærer maskinen,
  – før du transporterer maskinen,
  – før der udføres arbejde på kniven,
• før maskinen kontrolleres, rengøres, eller der udføres andet arbejde på den (f. eks. nedklapning af styrehåndtaget),

– hvis plæneklipperen støder på et fremmedlegeme, eller hvis plæneklipperen ryster usædvanlig voldsomt. Kontrollér så maskinen, især klippeenheden (kniv, knivaksel, knivfastgørelse) for beskadigelser, og få maskinen repareret, før den genstartes, og der arbejdes med den.

Risiko for kvæstelser!

Kraftige vibrationer indikerer som regel en fejl.

Plæneklipperen må under ingen omstændigheder bruges med en beskadiget eller bøjet krumtapaksel eller med en beskadiget eller bøjet kniv.

Har du ikke nok viden herom, skal maskinen repareres af en forhandler – VIKING anbefaler VIKING forhandleren.

Stands forbrændingsmotoren/kobl kniven ud,

– når maskinen skubbes til eller fra den græsplæne, der skal bearbejdes,
- før maskinen skubbes til et areal uden græs,
- før udkastningsspjældet åbnes, eller græsopsamlingskurven tages af,
– hvis maskinen skal vippes til en transport,
- før klippehøjden indstilles.

Før rengørings-, indstillings-, reparations- og vedligeholdelsesarbejde:

• Stop forbrændingsmotoren, og lad den køle af.
• Træk tændrørshætten ud.

OBS – fare for kvæstelser!

Hold tændrørshætten på afstand af tændrøret, da en utilsigtet tændgnist kan medføre brand eller give elektriske stød.

Utilsigtet kontakt mellem tændrøret og tændrørshætten kan føre til, at forbrændingsmotoren starter utilsigtet.

MB 545 VE: Tag også batteriet ud.

Risiko for kvæstelser på kniven! Arbejdsværktøjet udsættes for en drejning, når der trækkes i startkablet. Sørg altid for tilstrækkelig afstand til kniven, især for hænder og fødder, når der trækkes i startkablet.

Maskinen skal især køle af, før der arbejdes omkring forbrændingsmotoren, udstødningsmanifolden og lyddæmperen. Temperaturerne kan komme op på 80° C og mere. Risiko for forbrændinger!

Direkte kontakt med motorolie kan være farlig; motorolie må heller ikke spildes.

VIKING anbefaler, at påfyldning af motorolien eller en udskiftning af motorolien udføres af en VIKING forhandler.

Rengøring:

Efter arbejdet skal hele maskinen gøres grundigt ren. (⇒ 14.2)

Før maskinen stilles i rengøringspositionen, skal benzintanken tømmes (f.eks. køres tom).

Eventuelle græsrester løsnes først med en pind. Maskinens underside renses med børste og vand.

Anvend aldrig en højtryksrenser, og rengør ikke maskinen under rindende vand (f.eks. med en haveslange). Brug ikke aggressive rengøringsmidler. Disse kan beskadige kunststof- og metaldele, hvilket forringer VIKING maskinens drift.

For at undgå brandfare skal området omkring køleluftåbningerne, køleribberne og udstødningsrøret holdes fri for f.eks. græs, strå, mos, blade og udtrængende fedt.

Vedligeholdelsesarbejde:

Der må kun udføres det vedligeholdelsesarbejde, der er anført i denne betjeningsvejledning; alt andet arbejde skal udføres af en forhandler. Hvis du ikke har nok informationer om dette eller mangler de nødvendige hjælpemidler, bedes du altid henvende dig til en forhandler.

VIKING anbefaler, at alle vedligeholdelsesarbejder og reparationer kun udføres af en VIKING forhandler.

VIKING forhandlerne tilbydes regelmæssigt seminarer og tekniske informationer.

Anvend kun værktøj, tilbehør eller påbygningsmaskiner, som er godkendt af VIKING til maskinen eller teknisk lignende produkter. I modsat fald er der risiko for ulykker med personskader eller skader på maskinen til følge. Kontakt en forhandler, hvis du har spørgsmål.

VIKING original værktøj, tilbehør og reservedele er tilpasset optimalt til brugeren og maskinen. Originale VIKING reservedele ses på VIKING reservedelsnummeret, på graveringen VIKING samt på VIKING reservedelssymbolet. Symbolet kan muligvis også stå alene på mindre dele.

Af sikkerhedsgrunde skal brændstofførende dele (benzinslange, brændstofhane, benzintank, tankdæksel, tilslutninger osv.) jævnligt kontrolleres for skader og utætheder, og udskiftes efter behov af en fagmand (VIKING anbefaler VIKING forhandlere).

Sørg for, at advarsels- og henvisningsskilte er rene og læselige. Beskadigede eller bortkomne skilte skal udskiftes med nye originale skilte fra VIKING forhandleren. Udskiftes en komponent med en ny, skal det sikres at den nye del har samme skilt som den gamle.

Arbejder på skæremodulet må kun udføres med tykke arbejdshandsker og med stor omhu.

Sørg for, at alle møtrikker, bolte og skruer, især knivbolten, er fast tilspændte, så det er sikkert at bruge maskinen.

Få beskadigede lydpotter og beskyttelsesplader udskiftet.

Kontrollér hele maskinen og græsopsamlingskurven for slid og beskadigelser regelmæssigt, især før den skal opbevares (f.eks. før vinterpausen). Slidte og beskadigede dele skal udskiftes med det samme af hensyn til sikkerheden, så maskinen altid er i driftsikker tilstand.

Forbrændingsmotorens grundindstilling må aldrig ændres, og kør den ikke med et for højt omdrejningstal.

Hvis der i forbindelse med vedligeholdelsesarbejdet har været fjernet komponenter eller beskyttelsesanordninger, skal disse omgående anbringes korrekt.

5.9 Opbevaring, hvis maskinen ikke skal bruges i længere tid

Lad forbrændingsmotoren køle af, før maskinen stilles i et lukket rum.

Opbevar maskinen med tom tank og brændstofdunken i et lukket og godt udluftet rum.

Kontrollér, om maskinen er beskyttet mod utilsigtet brug (f. eks. fra børn).

Opbevar aldrig maskinen indendørs med benzin i tanken. Afgivne benzindampe kan antændes ved kontakt med åben ild eller gnister.

Skal tanken tømmes, f.eks. klargøring til vinteren, bør dette ske udendørs (kør tanken tom).

Maskinen skal gøres grundigt ren før pauser (f.eks. vinterpause).

Maskinen må kun opbevares med aftrukket tændrørshætte.

MB 545 VE: Tag batteriet ud, før maskinen stilles til opbevaring, og opbevar det afbrudt fra maskinen og beskyttet mod utilsigtet brug (f. eks. af børn).

Opbevar maskinen i en driftssikker tilstand.

Lad maskinen køle helt af, før den dækkes til.

5.10 Bortskaffelse

Affaldsprodukter, såsom gammel olie eller benzin, brugt smøremiddel, filter, batterier og lignende sliddele kan være til skade for mennesker, dyr og miljøet og skal derfor bortskaffes korrekt.

Kontakt genbrugsstationen eller forhandleren for at få at vide, hvordan affaldsprodukterne kan bortskaffes korrekt. VIKING anbefaler en VIKING forhandler.

Sørg for korrekt bortskaffelse af den brugte maskine. Sørg for, at maskinen ikke kan anvendes længere før bortskaffelsen. For at forebygge ulykker skal tændkablet tages af, benzintanken tømmes, og motorolien aftappes.

Batteriet skal bortskaffes separat fra maskinen. Kontroller, at batterierne fjernes og bortskaffes sikkert og miljøvenligt.

Risiko for kvæstelser på kniven.

Lad aldrig en brugt plæneklipper være uden opsyn. Sørg for, at maskinen og især kniven opbevares utilgængeligt for børn.

6. Symbolforklaring

OBS!

Læs betjeningsvejledningen grundigt inden ibrugtagning.

Risiko for kvæstelser!

Der må ikke være uvedkommenende i fareområdet.

Risiko for kvæstelser! Træk tændrørshætten af før arbejder på klippeværktøjet og før vedligeholdelses- og rengøringsarbejder.

Risiko for kvæstelser! Hold hænder og fødder væk fra knivene!

Klippeanordningen arbejder videre i nogle sekunder efter frakoblingen (forbrændingsmotor-/knivbremse).

OBS – fare for kvæstelser! Grib aldrig ind i knivens arbejdsområde, når forbrændingsmotoren kører.

MB 545, MB 545 T, M B 5 4 5 V, M B 5 4 5 V M, MB 545 VR: Start forbrændingsmotoren

MB 545, MB 545 T, M B 5 4 5 V, M B 5 4 5 V M, MB 545 VR: Sluk forbrændingsmotoren

MB 545 VE: Indsæt batteriet, start forbrændingsmotoren

MB 545 VE: Sluk forbrændingsmotoren

MB 545 VS: Flyt gasindstillingshåndtaget til position MAX, start forbrændingsmotoren, kobl kniven til.

MB 545 VS: Kobl kniven ud

MB 545, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR, MB 545 VS: Start fremdrift

MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR, MB 545 VS: Indstil kørehastighed

Hurtig – Træk hånd- taget til Vario-drevet bagud

MB 545 VS: Gasindstilling

MAX – højeste omdrejnings- tal MIN – laveste omdrejnings- tal STOP – sluk forbrændingsmotoren

7. Medfølgende dele

Pos. Betegnelse Stk.

A Basismaskine 1
B Græsopsamlingskurvens nederste del 1
C Græsopsamlingskurvens 1 øverste del
D Bolt 2
E Kabelføring 2 (MB 545, MB 545 T 1)
F Ledningsbøjningsbeskyt- telse (MB 545, MB 545 T 2 1)

G Fladrundbolt 2

H Drejegreb 2

I Muffe til styrehåndtaget 2 J Batteri (MB 545 VE) 1 K Ladeapparat (MB 545 VE) 1 - Betjeningsvejledning 1 - Betjeningsvejledning 1 Forbrændingsmotor

8. Klargøring af maskinen

8.1 Generelt

Risiko for kvæstelser Følg sikkerhedsanvisningerne i kapitlet "Sikkerhed" (⇔ 5.).

- Stil maskinen på et vandret, plant og fast underlag i forbindelse med alt det beskrevne arbejde.

8.2 Monter styrehåndtag

Monter styrehåndtagets muffer:

- Sæt mufferne (I) på styrehåndtaget (1). Sørg for, at det firkantede hul befinder sig på styrehåndtagets inderside, boringerne i styrehåndtaget og det firkantede hul i muffen skal være ud for hinanden.

Monter styrehåndtag:

• Sæt styrehåndtaget (1) på styrehåndtagets to nederste dele (2).
• Stik fladrundboltene (G) indefra og ud gennem boringerne, og spænd dem til med drejegrebene (H).

1Monter venstre

ledningsbøjningsbeskyttelse:

Ledningsbøjningsbeskyttelsen (F) skal altid monteres som vist på billedet. Kabeltræk skal føres under styrehåndtaget. Løsn evt. drejegrebet (H) før monteringen.

• Hæng alle kabeltræk og kabler ind i ledningsbøjningsbeskyttelsen (F).
• Før først ledningsbøjningsbeskyttelsen ind i den øverste boring (3) i styrehåndtagets nederste del.
• Lad derefter ledningsbøjningsbeskyttelsen gå i indgreb i det nederste langhul (4) i styrehåndtagets nederste del.

2Monter højre

ledningsbøjningsbeskyttelse:

MB 545, MB 545 T: Der er ingen kabeltræk på styrehåndtagets højre side, og derfor skal der ikke monteres en ledningsbøjningsbeskyttelse.

- Monteringen af højre ledningsbøjningsbeskyttelse (F) foretages på samme måde som i venstre side.

• Stik kabelføringen (E) ind i udsparingerne på kabinettet (1), og drej den mod styrehåndtagets øverste del.
• Før alle kabler eller kabeltræk ind i kabelføringen.
• Lad kabelføringen gå i indgreb i de to huller med et let tryk.

8.4 Hægt startkablet på og af

MB 545 VE: Forbrændingsmotoren har ikke et startkabel.

MB 545 VS: Motorstoparmen skal ikke trykkes ned for at hægte startkablet på og af.

Påhægtning:

• Træk tændrørshætten af forbrændingsmotoren.
• Tryk motorstopbøjlen (1) mod styrehåndtaget, og hold den fast.
• Træk startkablet (2) langsomt ud, og hægt det i kabeltrækholderen (3).
• Slip langsomt startkablet (2) og motorstopbøjlen (1).
• Sæt tændrørshætten på.

Afhægtning:

- Træk tændrørshætten af forbrændingsmotoren.

• Tryk motorstopbøjlen (1) mod styrehåndtaget, og hold den fast.
• Træk startkablet (2) langsomt ud, og hægt det af kabeltrækholderen (3).
• Før langsomt startkablet (2) tilbage, og slip motorstopbøjlen (1).
• Sæt tændrørshætten på.

8.5 Monter græsopsamlingskurv

• Sæt græsopsamlingskurvens øverste del (C) på græsopsamlingskurvens nede del (B).
• Tryk bolten (D) gennem de tilhørende åbninger indefra.
• Lad græsopsamlingskurvens øverste del gå i indgreb i græsopsamlingskurvens nederste del med et let tryk.
• Sæt græsopsamlingskurven på. (⇒ 9.8)

Undgå at beskadige maskinen! Før den første start påfyldes motorolie. Anvend en egnet påfyldningshjælp (f.eks. en tragt) til påfyldningen af motorolien eller til tankning.

Motorolie:

Motorolietypen og oliepåfyldningsmængden er beskrevet i forbrændingsmotorens betjeningsvejledning.

Kontroller motoriestanden regelmæssigt (se betjeningsvejledningen til forbrændingsmotoren).

For lav og for høj oliestand bør undgås. Sørg for, at olietankens dæksel er skruet korrekt på, før forbrændingsmotoren tages i brug.

Benzin:

Anbefaling:

frisk mærkevarebenzin, blyfri benzin.

Oplysninger om den nøjagtige benzinkvalitet (oktantal) findes i forbrændingsmotorens betjeningsvejledning.

9. Betjeningsdele

9.1 Generelt

Risiko for kvæstelser

Følg sikkerhedsanvisningerne i kapitlet "Sikkerhed" (⇔ 5.).

- Stil maskinen på et vandret, plant og fast underlag i forbindelse med alt det beskrevne arbejde.

9.2 Betjeningselementer på styrehåndtaget

1 Bøjle motorstop

(MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM,

1 Bøjle knivstop (MB 545 VS)

2 Bøjle fremdrift

(MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR, MB 545 VS)

4 Håndtag til gasindstilling (MB 545 VS)

5 Greb knivkobling

(MB 545 VS)

6 S t a r t k n a p (MB 545 VE)

9.3 Klap styrehåndtaget ned

Risiko for klemning!

Når drejegrebene løsnes, kan styrehåndtagets øverste del klappe ned. Hold derfor om det højeste sted på styrehåndtagets øverste del med den ene hånd, mens drejegrebene skrues på.

Styrehåndtagets øverste del klappes ned ved rengøring af maskinen samt til pladsbesparende transport og opbevaring:

- Skru drejegrebene (H) på, indtil de drejer frit. Frigangen forhindrer, at drejegrebene af sig selv kan løsnes helt fra skruerne (sikring mod tab).

- Klap styrehåndtagets øverste del (1) ned, og læg den på kabinettets nederste del.

9.4 Styrhøjdeindstilling

; Stylehåndtaget (1) kan fastgøres i 3 positioner:

I lav

II mellem

III høj

• Løsn styrhøjdeindstillingens drejegreb (2) ved at dreje det mod uret (ca. fem omdrejninger).
• Hold styrehåndtaget (1) med begge hænder, og indstil det i den ønskede position ved at bevæge det op og ned. Sørg for, at styrehåndtaget har samme højde i højre og venstre side.
• Spænd styrhøjdeindstillingens drejegreb (2) ved at dreje det med uret.

9.5 Central klippehøjdeindstilling

MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VS:

Der kan indstilles 7 klippehøjder.

Niveau 1: 25 mm

Niveau 7: 80 mm

MB 545 VR:

Der kan indstilles 6 klippehøjder.

Niveau 1: 20 mm

Niveau 6: 75 mm

• Indstillingsarmen (1) til klippehøjdejusteringen sidder på venstre side af maskinen (se illustration.
• Hold maskinen i håndtaget (2), og træk indstillingsarmen (1) opad, og hold den for at løsne stopmekanismen. Indstil den ønskede klippehøjde ved at bevæge maskinen op eller ned.
• Højden kan aflæses på skærehøjdeskalaen (3).
• Slip igen indstillingsarmen (1), og lad klippehøjdejusteringen gå i indgreb.

Plæneklipperen MB 545 VE er udstyret med en elektrisk starter. Som startbatteri anvendes en Lithium akkumulator Brugen af batteri og ladeapparat er beskrevet i den medfølgende betjeningsvejledning for forbrændingsmotoren.

Batteriet må kun oplades med det medfølgende ladeapparat; batteriet oplades ikke under driften af plæneklipperen. Tryk på knappen (2) på batteriet for at kontrollere ladetilstanden.

Første ibrugtagning:

• Fjern beskyttelsesmærkaten (1) på batteriet.
• Slut ladeapparatet (K) til strømforsyningen, og oplad batteriet (J) i ca. 10 sekunder. Dermed deaktiveres standbytilstanden (indstillet tilstand ved levering), og batteriet aktiveres. Oplad derefter batteriet helt.

Udtagning og ilægning af batteriet:

• Tag batteriet (J) ud af forbrændingsmotoren ved at række det sidelæns ud til højre, og læg det ind igen i omvendt rækkefølge.

9.7 Niveaumåler

Græsopsamlingskurven er udstyret med en niveaumåler (1) på græsopsamlingskurvens øverste del.

Luftstrømmen, der opstår ved knivens rotation, og som sørger for opfyldningen af græsopsamlingskurven, løfter niveaumåleren (2):

Græsopsamlingskurven fyldes med afklippet affald.

Efterhånden som græsopsamlingskurven fyldes med græs, reduceres denne luftstrøm, og niveaumåleren synker ned (3):

- Tømning af den fyldte græsopsamlingskurv (⇒ 13.9).

9.8 På- og afhægtning af græsopsamlingskurv

Ved maskiner med granuleringsudstyr skal granuleringsindsatsen tages ud af udkastningskanalen, før græsopsamlingskurven hægtes på. (⇒ 12.3)

Påhægtning:

• Åbn og hold udkastningsspjældet (1).

• Græsopsamlingskurven (2) hægtes på maskinen med udsparingerne (3) i holderen (4).

• Luk igen udkastningsspjældet (1) med hånden.

• Åbn og hold udkastningsspjældet (1).
• Løft græsopsamlingskurven (2) opefter, hægt den af holderen (4), og fjern den.
• Luk igen udkastningsspjældet (1) med hånden.

Afhægtning:

10. Sikkerhedsanordninger

Maskinen er udstyret med flere sikkerhedsanordninger for at sikre betjeningen og for at beskytte den mod ukorrekt betjening.

Risiko for kvæstelser!

Fastslås en defekt i en af sikkerhedsanordningerne, må maskinen ikke bruges. Kontakt en forhandler, VIKING anbefaler VIKING forhandlere.

10.1 Beskyttelsesudstyr

Plæneklipperen er udstyret med beskyttelsesudstyr, som forhindrer utilsigtet kontakt med kniven og med det afklippede græs.

Hertil hører kabinettet, udkastningsspjældet, græsopsamlingskurven og det korrekt monterede styrehåndtag.

10.2 Bøjle motorstop

Modellerne MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR er udstyret med en motorstop--anordning.

Slippes motorstopbøjlen (1) under arbejdet, stopper forbrændingsmotoren. Forbrændingsmotoren og kniven standser inden for 3 sekunder.

Risiko for kvæstelser!

Hvis knivens efterløb varer længere, må maskinen ikke længere anvendes, men skal indleveres hos forhandleren.

Mål efterløb

Når forbrændingsmotoren er startet, roterer kniven, og der høres en susen. Efterløbet svarer til varigheden af denne susen, efter at forbrændingsmotoren er standset; det kan måles med et stopur.

11. Kniv-bremse-kobling (BBC)

Risiko for kvæstelser!

Kontrollér altid funktionen kniv-bremse-kobling, før maskinen tages i brug. (⇔ 13.1)

Af sikkerhedsgrunde må grebet aldrig sættes ud af funktion, f.eks. ved at binde det fast til styrehåndtaget.

Tohåndsbetjening:

Kniven kan kun tilkobles på følgende måde, när forbrændingsmotoren er i gang:

- Betjen knivstopgrebet (1) med den ene hånd, og hold det trykket ind, og træk derefter knivkoblingsgrebet (5) opad med den anden hånd, og lad det gå i indgreb. (⇒ 13.5)

Integreret kniv-udløbsbremse:

Når styrehåndtaget slippes, kobles kniven ud og bremses og standser helt i løbet af maks. 3 sekunder, mens forbrændingsmotoren kører videre. (⇒ 13.6)

12. Arbejdsanvisninger

En flot og tæt græsplæne opnås ved,

– at græsplænen klippes med langsom hastighed.
– at græsplænen klippes hyppigt og holdes kort.
– at plænen ikke slås for kort i et varmt og tørt klima, da plænen ellers svides af solen og kommer til at se kedelig ud.
– at der bruges skarpe knive – slib derfor kniven regelmæssigt (forhandler).
– at klipperetningen ændres regelmæssigt.

12.1 Brugerens arbejdsområde

• Brugeren skal af sikkerhedsmæssige grunde altid opholde sig i arbejdsområdet bag styrehåndtaget, när forbrændingsmotoren startes, og när den er tændt. Den sikkerhedsafstand, som styrehåndtaget giver, skal altid overholdes.
• Plæneklipperen må udelukkende betjenes af én person, og alle andre tilstedeværende personer skal holde sig på forsvarlig afstand. (⇒ 5.)

12.2 Plæneklippere med plænetromle

Modellen MB 545 VR er udstyret med en todelt drivtromle på bagakslen. Takket være denne kan græsset slås nøjagtigt langs med plænekanten eller omkring planter. Derudover glattes græsset i køreretningen, så der opstår det typiske stribemønster på plænen.

12.3 Granulering

Multiplæneklipperen MB 545 VM er udstyret med en speciel multikniv og en allerede monteret granuleringsindsats.

Risiko for kvæstelser!

Stands forbrændingsmotoren, og træk tændrørshætten af, inden der foretages nogen form for arbejde på granuleringsindsatsen.

Sæt granuleringsindsatsen i

Når maskinen anvendes til granulering, skal granuleringsindsatsen (1) sættes i:

• Åbn og hold udkastningsspjældet.
• Sæt granuleringsindsatsen (1) ind i udkastningskanalen, og tryk oppefra, så den går i indgreb med de to låsetappe (2) på kabinettet med et tydeligt klik.
  • Luk udkastningsspjældet.

Tag granuleringsindsatsen ud

Når maskinen skal anvendes som plæneklipper med bagudkast eller græsopsamlingsplæneklipper (med egnet græsopsamlingskurv), skal granuleringsindsatsen (1) tages ud af maskinen:

• Åbn og hold udkastningsspjældet.
• Træk låselasken (4) op, og træk granuleringsindsatsen (1) skråt opad og ud af udkastningskanalen.

- Luk udkastningsspjældet (plæneklipper med bagudkast), eller hægt græsopsamlingskurven på, og luk udkastningsspjældet (græsopsamlingsmaskine).

12.4 Hvordan slås græsset med en monteret granuleringsindsats?

Til granulering skal der vælges en klippehøjde mellem 4 og 7, da græset bedst kan findeles med denne indstilling af klippehøjden.

Hvis klippehøjden er for lille, kan plæneklipperens kabinet blive tilstoppet og efterfølgende blokere kniven.

Ved granulering skal arbejdshastigheden og klippehøjden indstilles, så multikniven kan findele græsset optimalt, og der opnås et pænt klipperesultat.

Hvis græsset er højt, bør det klippes ad flere omgange og med klippehøjden indstillet højere.

Hvis græsset er for højt og fugtigt, bør det ikke anvendes til granulering.

13. Tag maskinen i brug

13.1 Kontrollér kniv-bremse-kobling

Før arbejdet påbegyndes, skal funktionen kniv-bremse-kobling kontrolleres tre gange:

- Kobl kniven til, mens forbrændingsmotoren kører. (⇒ 13.5) Når kniven kører, høres en tydelig susen.

- Udkobl kniv (slip styrehåndtaget). (⇒ 13.6) Kniv-bremse-kobling løsner kniven fra forbrændingsmotorens drev og bremser den. Under denne proces, der varer maks. 3 sekunder, høres ingen susen. Når kniven står stille, må der ikke kunne høres en susen. Knivbremsetiden kan måles med et stopur.

Risiko for kvæstelser! Hvis kniv-bremse-kobling ikke fungerer som beskrevet (f. eks. knivbremsetid på mere end 3 sekunder, eller en fortsat susen efter udkobling af kniven), må maskinen ikke tages i brug. Sluk i givet fald forbrændingsmotoren, træk tændrørshætten af, og få en fagmand til at foretage de nødvendige reparationer. VIKING anbefaler en VIKING forhandler.

13.2 Start forbrændingsmotoren (MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR)

! Undgå at beskadige maskinen! Start ikke forbrændingsmotoren i højt græs. Vælg en højere skærehøjdeindstilling, hvis det er svært at få motoren i gang.

Efter starten arbejder forbrændingsmotoren altid med det optimale arbejdsomdrejningstal som følge af en fast hastighed.

- Kontrollér olie- og benzinniveauet. (⇒ 8.6)

MB 545, MB 545 T, MB 545 V, MB 545 VM, MB 545 VR:

• 1 Tryk bøjlen til motorstop (1) mod styrehåndtaget, og hold den fast.
- 2 Træk startkablet (2) langsomt ud til kompressionsmodstanden. Træk derefter kraftigt igennem til en arms længde. Før igen startkablet (2) langsomt tilbage, så det kan rulles op.
- Gentag efter behov, indtil forbrændingsmotoren er i gang.

MB 545 VE:

• Kontrollér batteriet: Kontrollér batteriets ladetilstand, og oplad det efter behov. (⇒ 9.6)
  • 1Isæt batteriet (3).
  • 2 Tryk bøjlen til motorstop (1) mod styrehåndtaget, og hold den fast.
• 3 Tryk på startknappen (4) – maks. 3 til 5 sekunder, og slip den igen. Hvis forbrændingsmotoren ikke starter, skal man holde en pause på 10 sekunder før næste startforsøg. Foretag ikke et nyt startforsøg, når forbrændingsmotoren kører.

13.3 Stands

forbrændingsmotoren (MB 545, MB 545 T, MB 545 V, MB 54 MB 545 VM, MB 545 VR)

• Slip bøjlen til motorstop (1) for at standse forbrændingsmotoren. Forbrændingsmotoren og kniven standser efter en kort udløbstid.
• MB 545 VE: Når maskinen er uden opsyn, skal batteriet tages ud og opbevares afbrudt fra maskinen og beskyttet mod utilsigtet brug (f. eks. af børn).

13.4 Start forbrændingsmotoren (MB 545 VS)

• Kontroller olie- og brændstofniveauet. (→ 8.6)
  • 1 Stil gasindstillingsgrebet (1) i position MAX.
• 2 Træk startkablet (2) langsomt ud til kompressionsmodstanden, og træk det derefter kraftigt igennem ud til en arms længde. Før kablet langsomt tilbage, så det kan rulles rigtigt op af starteren. Gentag efter behov, indtil forbrændingsmotoren er i gang.

13.5 Tilkobl kniv (MB 545 VS)

Undgå at beskadige maskinen! Kniven må ikke tilkobles i højt græs og først, når forbrændingsmotoren kører med højeste omdrejningstal.

Foretag altid tilkoblingen hurtigt for at undgå at slide unødvendigt på knivkoblingen.

• 1 Træk grebet til knivstoppet (1) mod styrehåndtaget, og hold det der. Derved oplåses grebet til knivkoblingen (2).
  • 2 Til tilkobling af kniven trækkes grebet til knivkoblingen (2) hurtigt helt bagud i styrebøjlens retning. Grebet til knivkoblingen går i indgreb i indkoblet position og kan så slippes.

13.6 Udkobl kniv (MB 545 VS)

- For at udkoble kniven slippes 22 grebet til knivstoppet (1). Grebet til knivkoblingen (2) låses op og springer tilbage til udgangspositionen. Kniven kobles ud og bremses, og forbrændingsmotoren kører videre.

13.7 Stands

forbrændingsmotoren (MB 545 VS)

• Kniven skal altid kobles ud, før forbrændingsmotoren standses. (⇒ 13.6)
• Stil gasindstillingshåndtaget (1) i position STOP for at standse forbrændingsmotoren.

13.8 Fremdrift

Plæneklipperne MB 545 T, M B 5 4 5 V, M B 5 4 5 V E, MB 545 VM, MB 545 VR, MB 545 VS er udstyret med fremdrift.

MB 545 T:

En drevhastighed fremad (et-trins gear) 3,6 km/t

MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR, MB 545 VS:

Drevhastighed fremad, der kan indstilles trinløst under kørslen (Vario-drev)

2,2 km/t - 3,8 km/t

MB 545 VR: 2,4 km/t - 4,0 km/t

Start fremdrift:

- Start forbrændingsmotoren. (⇒ 13.2), (⇒ 13.4)

- Træk bøjlen til fremdriften (1) mod styrehåndtaget, og hold den der. Fremdriften kobles til, og plæneklipperen sætter sig i gang fremad.

Undgå at beskadige maskinen! Tryk altid bøjlen til fremdrift helt ned for at undgå følgeskader på gearkassen.

Indstilling af drevhastighed (MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR, MB 545 VS):

Undgå at beskadige maskinen! Håndtaget til Vario-drevet (2) må kun betjenes, mens forbrændingsmotoren kører.

• ∅g kørehastigheden: Træk håndtaget til Vario-drevet (2) bagud under kørslen.
• Mindsk kørehastigheden: Tryk håndtaget til Vario-drevet (2) fremad under kørslen.

Sluk fremdrift:

- Slip bøjlen til fremdriften (1). Fremdriften kobles fra, og plæneklipperen stopper. Forbrændingsmotoren kører videre.

13.9 Tøm græsopsamlingskurv

Risiko for kvæstelser!

Før græsopsamlingskurven hægtes af, skal forbrændingsmotoren slukkes, og kniven skal kobles fra og være standset helt.

En helt fyldt græsopsamlingskurv kan veje op til 16 kg.

• Hægt græsopsamlingskurven af. (⇔ 9.8)
• Åbn græsopsamlingskurven på låselasken (1). Klap græsopsamlingskurvens øverste del (2) op, og hold den. Klap græsopsamlingskurven bagud, og tøm den for afklippet affald.
  Græsopsamlingskurven kan holdes fast med holdegrebene (3, 4) i græsopsamlingskurvens øverste og underste del, så den nemt kan tømmes.
  • Luk græsopsamlingskurven.
• Sæt græsopsamlingskurven på. (⇒ 9.8)

14. Vedligeholdelse

14.1 Generelt

Risiko for kvæstelser!

Følg sikkerhedsanvisningerne i kapitlet "Sikkerhed" (⇒ 5.).

Årlig vedligeholdelse udført af forhandleren:

Plæneklipperen bør kontrolleres af forhandleren en gang om året. VIKING anbefaler en VIKING forhandler.

14.2 Rengør maskinen

Vedligeholdelsesinterval: Efter hver brug

Omhyggelig behandling beskytter maskinen mod skader og forlænger levetiden.

Risiko for kvæstelser!

Stop forbrændingsmotoren, træk tændrørshætten af, tag batteriet ud (ved MB 545 VE), og lad maskinen køle af.

Benzintanken skal tømmes (køres tom), før maskinen stilles i rengøringsposition.

Maskinen står kun sikkert i rengøringspositionen, när udkastningsspjældet er åbnet.

• Vælg det højeste skæretrin. (⇒ 9.5)
- Hægt græsopsamlingskurven af. (⇒ 9.8)
- Læg styrehåndtagets øverste del bagud.
- Åbn og hold udkastningsspjældet.
- Løft maskinen foran i håndtaget, og stil den som vist i rengøringsposition.

Anvisninger for rengøring:

• Fjern snavs med lidt vand, med en børste eller med en klud. Sørg især for at rengøre kniven. Ret aldrig en vandstråle mod dele af forbrændingsmotoren, pakninger, lejesøler.
• Løsn først eventuelle græsrester med en træpind.
• Anvend om nødvendigt et specialrensemiddel (f. eks. STIHL specialrensemiddel).

14.3 Indstil kabeltræk til fremdrift

Vedligeholdelsesinterval: Efter behov

Kabeltrækkets spænding er korrekt indstillet på fabrikken.

Kabeltrækket skal efterjusteres,

• när fremdriften efter længere tids brug med bøjlen trykket ind ikke fungerer korrekt.
  – när fremdriften er tilkoblet permanent. – Dvs. at plæneklipperen starter utilsigtet, när startkablet trækkes, selvom bøjlen til fremdriften ikke er trykket ind.

Risiko for kvæstelser!

Kabeltrækket til fremdriften skal være indstillet rigtigt, når der arbejdes med maskinen. Kontakt en forhandler efter behov. VIKING anbefaler en VIKING forhandler.

Kontrollér kabeltrækkets spænding:

• Tryk bøjlen til fremdriften ind, og træk samtidig plæneklipperen bagud. Efter ca. en tredjedel af håndtagets vandring skal drivhjulene blokere.

Indstil kabeltræk:

- Når stilleskruen (1) til venstre på styrehåndtagets øverste del drejes mod "+", øges spændingen på kabeltrækket, og når stilleskruen drejes mod "−", reduceres spændingen.

14.4 Kontrollér knivens slid

Vedligeholdelsesinterval:

Før hver brug

Risiko for kvæstelser!

Knive slides mere eller mindre kraftigt, afhængigt af hvor og hvor længe de er i brug. Anvendes maskinen på et sandet underlag eller ofte under tørre forhold, slides kniven mere og hurtigere end normalt. En slidt kniv kan knække og forårsage alvorlige kvæstelser. Følg derfor altid anvisningerne vedrørende knivens vedligeholdelse.

• Vip plæneklipperen op i rengøringsposition. (⇒ 14.2)
  • Rengør kniven (1).
• Knivtykkelsen Ⓐ skal kontrolleres mindst 5 steder med en skydelære. Det er især vigtigt, at knivbladet overholder minimumtykkelsen.
• Læg en lineal (1) mod den pågældende knivkant som vist, og mål nedslibningen B eller minimumsbredden C.
• MB 545 VM: Kontrollér slidgrænserne på den nederste og øverste kniv.

Kniven skal udskiftes,

– hvis den er beskadiget eller slidt (hakker, ridser),

– hvis måleværdierne er nået på et eller flere steder eller ligger uden for de tilladte grænser.

1Slidgrænser standardkniv:

Knivtykkelse A: > 2 mm

Nedslibning B: < 5 mm

2Slidgrænser multikniv (MB 545 VM):

Knivtykkelse A: > 2 mm

Minimumsbredde C: > 40 mm

• Brug en egnet træklods (1, ca 60x60 mm) til at holde imod på kniven (2).
• Skru knivbolten(e) (3) ud med en skruenøgle SW 17.
• Tag kniv (2), knivbolt(e) (3) og låseskive (4) eller beskyttelsesplade (5, MB 545 VS) af.

- MB 545 VM: Multikniven (2) består af en øverste kniv (2a) og en nederste kniv (2b). Den kan skilles ad, så den er lettere at slibe.

Montering:

Risiko for kvæstelser!

Kniven (2) må kun monteres som vist på billedet. De opbøjede knivblade skal vende opefter.

Det er vigtigt, at det foreskrevne tilspændingsmoment for knivbolten(e) overholdes nøje for at sikre, at klippeværktøjet fastgøres ordentligt. Fastgør også knivbolten(e) (3) med Loctite 243.

Udskift låseskiven (4), hver gang knivene monteres, og udskift knivbolten(e) (3), hver gang kniven udskiftes.

• Rens knivens anlægsflade og knivbøsningen.
• Kontrollér knivenes balance. (⇒ 14.6)
• MB 545 VM: Hægt den øverste kniv (2a) ind i den nederste kniv (2b) som vist på billedet. Sørg for, at hullerne i de to knive ligger over hinanden.
• Kniven (2) skal monteres med de ombukkede knivblade opad (med retning mod maskinen).
• Brug en egnet træklods (1, ca 60x60 mm) til at holde imod på kniven (2).
• Skru knivbolten(e) (3) i med en ny låseskive (4) og med en beskyttelsesplade (5, MB 545 VS), og stram til. Tilspændingsmoment:
  60 - 65 Nm
  MB 545 VS: 45 - 55 Nm

14.6 Kontrollér knivenes balance

• Demonter kniven. ( 14.5)
- MB 545 VM: Saml multikniven før kontrollen. (⇒ 14.5)
- Før en skruetrækker (1) gennem den midterste boring (2) i kniven (3), og juster kniven, så den er vandret. Er kniven korrekt afbalanceret, forbliver den i den vandrette position.
- Hælder kniven mod den ene side, skal denne side efterslibes, indtil der er balance. (⇒ 14.7)

14.7 Slib kniven

VIKING anbefaler, at slibningen af kniven overlades til en fagmand. Hvis kniven slibes forkert (forkert slibevinkel, ubalance osv.), forringes maskinens funktionsevne.

Slibningsvejledning:

• Afmonter kniven ( 14.5).
- Afkøl kniven under slibningen, f.eks. med vand. Den må ikke blive blå, da skæreevnen i så fald forringes.
- Slib kniven ensartet for at undgå vibrationer pga. ubalance.
- Hold en slibevinkel på 30°.
- Fjern om nødvendigt graterne, der er opstået på æggen, med et stykke fint sandpapir efter slibningen.
• Overhold slidgrænserne. (⇒ 14.4)

14.8 Forbrændingsmotor

Vedligeholdelsesinterval:

Se betjeningsvejledningen til forbrændingsmotoren.

Generelle anvisninger:

Følg betjenings- og vedligeholdelsesanvisningerne, som du kan finde i den vedlagte betjeningsvejledning til forbrændingsmotoren.

For at sikre lang levetid er det vigtigt, at der altid er tilstrækkelig høj oliestand, samt at olie- og luftfilteret udskiftes regelmæssigt.

I betjeningsvejledningen til forbrændingsmotoren findes oplysninger om de anbefalede olieskift-intervaller samt informationer om motorolien og påfyldningsmængden.

Køleribberne skal altid holdes rene for at sikre tilstrækkelig køling af forbrændingsmotoren.

Se betjeningsvejledningen til forbrændingsmotoren.

14.10 Vedligehold kniv-bremse-kobling

Vedligeholdelsesinterval:

Professionel Halvårligt anvendelse ^1 :

Privat anvendelse: Årligt

^1 Erhvervsmæssig anvendelse af plæneklipperen

Kniv-bremse-koblingen er udsat for naturlig slitage.

Vedligeholdelsen må kun foretages af uddannet personale. VIKING anbefaler en VIKING forhandler.

14.11 Hjul og gearkasse

Hjulenes lejer er vedligeholdelsesfrie.

Gearkassen er vedligeholdelsesfri.

14.12 Vedligehold plænetromle

Vedligeholdelsesinterval drivkæde: en gang om året eller efter behov

• Til service løsnes skruen (1, torx 25), og afdækningen (2) tages af.
• Smør drivkæden med et gængs fedtstof.

14.13 Opbevaring og længere pauser (vinterpause)

Maskinen skal opbevares i et tørt, lukket og støvfrit rum. Sørg for, at maskinen opbevares utilgængeligt for børn.

Eventuelle fejl på maskinen skal altid afhjælpes før opbevaringen. Maskinen skal altid være i driftsikker tilstand.

Tap benzinen ud af tanken, og tøm karburatoren før opbevaringen (f.eks. ved at køre dem tomme).

Ved længere driftspauser (vinterpause) skal følgende punkter desuden udføres:

• Rens alle ydre dele omhyggeligt.
- Smør samtlige bevægelige dele godt ind i olie/fedt.

- Skru tændrøret af (se forbrændingsmotorens betjeningsvejledning), og hæld ca. 3 cm³ motorolie i forbrændingsmotoren gennem tændrørsåbningen. Tørn forbrændingsmotoren nogle gange uden tændrør (træk i startkablet).

Brandfare!

Tændrørshætten skal holdes væk fra tændrørsåbningen på grund af antændelsesfare.

• Skru tændrøret i igen (se også betjeningsvejledningen til forbrændingsmotoren).
• Udfør olieskift regelmæssigt (se betjeningsvejledningen til forbrændingsmotoren).
• Afdæk forbrændingsmotoren omhyggeligt, og opbevar maskinen i den normale position.

MB 545 VE:

• Tag batteriet ud, og opbevar det afbrudt fra maskinen i et tørt, støvfit og frostsikkert rum, hvor uvedkommende ikke har adgang til det.
• Oplad batteriet helt før sæsonstart. (⇒ 9.6)

15. Transport

15.1 Transport

Risiko for kvæstelser!

Overhold kapitlet "Sikkerhed" før transporten. (⇒ 5.)

Brug altid egnede personlige værnemidler (sikkerhedssko, solide handsker) i forbindelse med transporten.

Træk altid tændrørshætten af, før maskinen løftes eller transporteres. Af hensyn til sikkerheden anbefaler VIKING, at maskinen løftes og bæres af to personer.

Før maskinen løftes, kontrolleres vægtet i kapitlet "Tekniske data".

Sådan bærer du maskinen:

- Maskinen må kun løftes ved hjælp af håndtaget (1) og styrehåndtaget (2). Sørg altid for, at der er tilstrækkelig afstand mellem kniven og din krop (især fødder og ben).

Fastgøring af maskinen:

• Fastgør maskinen på ladet med egnede hjælpemidler, og transporter den altid kun stående på alle 4 hjul.
• Fastgør tove og seler på styrehåndtagets nederste del (3).

16. Miljøbeskyttelse

Det afskårne græs må ikke smides i skraldespanden, men bør derimod komposteres.

Emballage, maskine og tilbehør er fremstillet af materialer, der

kan genbruges, og som skal bortskaffes i overensstemmelse hermed.

Miljørigtig bortskaffelse, hvor materialerester sorteres, fremmer muligheden for at genanvende brugbare materialer. Derfor skal maskinen afleveres på en genbrugsstation, når den er opslidt. Følg anvisningerne i kapitlet "Bortskaffelse" (⇒ 5.10) i forbindelse med bortskaffelse.

Kontakt genbrugsstationen eller forhandleren for at få at vide, hvordan affaldsprodukterne kan bortskaffes korrekt.

Affald såsom batterier skal altid bortskaffes korrekt. Overhold de lokale bestemmelser. Batteriet må ikke smides ud med det almindelige affald, men skal

- Tag batteriet ud (⇒ 9.6), og bortskaf det afbrudt fra plæneklipperen.

17. Sådan minimerer du slid og undgår skader

Vigtige anvisninger til vedligeholdelse af produktgruppen

Benzindrevne plæneklippere

Firmaet VIKING påtager sig intet ansvar for ting- og personskader, som opstår som følge af, at henvisningerne i

betjeningsvejledningen misligholdes, især hvad angår sikkerhed, betjening og vedligeholdelse, eller hvis der anvendes påbygningskomponenter eller reservedele, der ikke er godkendt af VIKING.

For at undgå skader og unødig slitage på VIKING maskinen skal du altid følge nedenstående anvisninger:

1. Sliddele

Dele af VIKING maskinen udsættes selv ved korrekt brug for normal slitage og skal alt efter arten og varigheden af brugen udskiftes rettidigt.

Dertil hører bl. a.:

• Kniv eller multikniv
• Græsopsamlingskurv

- Kilerem (MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VF MB 545 VS)

2. Overholdelse af betjeningsvejledningens anvisninger

Brug, vedligeholdelse og opbevaring af VIKING maskinen skal ske lige så omhyggeligt, som det er beskrevet i denne betjeningsvejledning. Brugeren hæfter selv for alle skader, der måtte opstå som følge af tilsidesættelse af sikkerheds-, betjenings- og vedligeholdelsesanvisningerne.

Dette gælder især for:

- Produktændringer, der ikke er godkendt af VIKING.

• Anvendelse af forbrugsstoffer, der ikke er godkendt af VIKING (smøremidler, benzin og motorolie, se henvisninger fra producenten af forbrændingsmotoren).
• Anvendelse af værktøj eller tilbehør, som ikke er godkendt eller egnet til produktet eller ikke er af tilstrækkelig kvalitet.
• Brug af produktet til andet end det af producenten foreskrevne formål.
• Anvendelse af produktet ved sportsarrangementer eller i konkurrencer.
• Følgeskader som følge af fortsat brug af produktet med defekte komponenter.

3. Vedligeholdelsesarbejde

Alle de former for arbejde, der er beskrevet i afsnittet "Vedligeholdelse", skal gennemføres regelmæssigt.

Hvis dette vedligeholdelsesarbejde ikke kan udføres af brugeren selv, skal arbejdet udføres af en forhandler.

VIKING anbefaler, at alle former for vedligeholdelsesarbejde og reparationer kun udføres af en VIKING forhandler.

VIKING forhandlerne tilbydes regelmæssigt seminarer og tekniske informationer.

Såfremt dette arbejde ikke bliver udført, kan der opstå skader, som brugeren selv hæfter for.

Herunder hører bl.a.:

• Korrosionsskader eller følgeskader på grund af uhensigtsmæssig opbevaring.
• Skader på maskinen på grund af anvendelse af andre reservedele af mindre god kvalitet.

- Skader pga. ikke udført eller utilstrækkelig vedligeholdelse, eller skader pga. vedligeholdelses- eller reparationsarbejder, som ikke udføres på forhandlernes værksted.

18. Standardreservedele

Kniv til MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VR, MB 545 VS: 6340 702 0100

Multikniv til MB 545 VM: 6103 760 9900

Knivbolt til MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR: 9008 319 9075

Knivbolte til MB 545 VS: 9008 341 2360

Låseskive til MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR:

0000 702 6600

Knivens fastgørelseselementer (f. eks. knivbolten) skal udskiftes, när kniven udskiftes eller monteres. Reservedele fås som tilbehør hos en VIKING forhandler.

19. Producentens EF-overensstemmelseserklæring

Vi,

VIKING GmbH

Plæneklipper, håndbetjent med forbrændingsmotor (MB)

Fabrikat: VIKING

Serienummer: 6340

Type: MB 545.0

MB 545.0 T

MB 545.0 V

MB 545.1 VE

MB 545.0 VM

MB 545.0 VR

MB 545.0 VS

er i overensstemmelse med følgende EU-direktiver:

97/68/EC, 2000/14/EC, 2014/30/EU, 2006/42/EC, 2006/66/EC (MB 545.1 VE)

Produktet er udviklet i overensstemmelse med følgende standarder:

EN ISO 5395-1, EN ISO 5395-2, EN 60335-1

Anvendt procedure for overensstemmelsesvurdering: Tillæg VIII (2000/14/EC)

Navn og adresse på pågældende myndighed:

Sammensætning og opbevaring af teknisk dokumentation:

Konstruktionsåret og serienummeret står på maskinens typeskilt.

Målt lydeffektniveau:

MB 545.0 94,8 dB(A)

MB 545.0 T 94,8 dB(A)

MB 545.0 V 94,8 dB(A)

MB 545.1 VE 94,8 dB(A)

MB 545.0 VM 94,8 dB(A)

Målt lydeffektniveau:

MB 545.0 VR 94,8 dB(A)

MB 545.0 VS 94,8 dB(A)

Garanteret lydeffektniveau:

MB 545.0 96 dB(A)

MB 545.0 T 96 dB(A)

MB 545.0 V 96 dB(A)

MB 545.1 VE 96 dB(A)

MB 545.0 VM 96 dB(A)

MB 545.0 VR 96 dB(A)

MB 545.0 VS 96 dB(A)

Langkampfen,

2016-01-02 (ÄÄÄÄ-MM-DD)

VIKING GmbH

Sven Zimmermann

Afdelingsleder konstruktion

20. Tekniske data

Forbrændingsmotor, type

4-takts- forbrændings- motor

Skæreanordning Knivbjælke

Hjul-∅ fortil 180 mm

Fyldemængde

græsopsamlingskurv 60 l

Længde 147 cm

Bredde 48 cm

Højde 102 cm

MB 545.0:

Forbrændingsmotor: Briggs & Stratton

Producent, type Series 675

Slagvolumen 190 ccm

Nom. effekt ved 2,5 - 2800

mærkehastighed kW - omdr./min.

knivbjælke 2800 omdr/min

Drev knivbjælke permanent

Tilspændingsmo-

Klippehøjder 25 - 80 mm

Hjul-∅ bagtil 200 mm

Vægt 29 kg

Støjemissioner

I henhold til direktivet 2000/14/EC:

Garanteret lydeffekt-

niveau L_WAd 96 dB(A)

I henhold til direktivet 2006/42/EC:

Støjniveau på

arbejdspladsen L_pA 82 dB(A)

Usikkerhed K_pA 2 dB(A)

Målt værdi a_hw 4,10 m/sek²

Usikkerhed K_hw 2,05 m/sek²

Måling iht. EN 20643

MB 545.0 T:

Forbrændingsmotor: Briggs & Stratton

Producent, type Series 675

Slagvolumen 190 ccm

Nom. effekt ved 2,5 - 2800

mærkehastighed kW - omdr./min.

knivbjælke 2800 omdr/min

Drev knivbjælke permanent

Tilspændingsmo-

Klippehøjder 25 - 80 mm

Hjul-∅ bagtil 200 mm

arbejdspladsen L_pA 82 dB(A)

Usikkerhed K_pA 2 dB(A)

Målt værdi a_hw 4,10 m/sek²

Usikkerhed K_hw 2,05 m/sek²

Måling iht. EN 20643

MB 545.0 V:

Forbrændingsmotor: Briggs & Stratton

Producent, type Series 675

Slagvolumen 190 ccm

Nom. effekt ved 2,5 - 2800

mærkehastighed kW - omdr./min.

knivbjælke 2800 omdr/min

Drev knivbjælke permanent

Tilspændingsmo-

Klippehøjder 25 - 80 mm

Hjul-∅ bagtil 200 mm

arbejdspladsen LpA 82 dB(A)

Usikkerhed K_pA 2 dB(A)

Målt værdi a_hw 4,10 m/sek²

Usikkerhed K_hw 2,05 m/sek ^2

Måling iht. EN 20643

MB 545.1 VE:

Forbrændingsmotor: Briggs & Stratton

Producent, type Series 675 iS

Slagvolumen 163 ccm

Lithium akkumulator se betjeningsvej-

og ladeapparat

Nom. effekt ved 2,6 - 2800

mærkehastighed kW - omdr./min.

Startanordning

Benzintank 1,0 l

Hastighed

knivbjælke 2800 omdr/min

Drev knivbjælke permanent

Tilspændingsmo-

Klippehøjder 25 - 80 mm

Hjul-∅ bagtil 200 mm

arbejdspladsen L_pA 83 dB(A)

Usikkerhed K_pA 2 dB(A)

Målt værdi a_hw 4,10 m/sek ^2

Usikkerhed K_hw 2,05 m/sek ^2

Måling iht. EN 20643

MB 545.0 VM:

Forbrændingsmotor: Briggs & Stratton

Producent, type Series 675

Slagvolumen 190 ccm

Nom. effekt ved 2,5 - 2800

mærkehastighed kW - omdr./min.

knivbjælke 2800 omdr/min

Drev knivbjælke permanent

Tilspændingsmo-

Klippehøjder 25 - 80 mm

Hjul-∅ bagtil 200 mm

arbejdspladsen L_pA 82 dB(A)

Usikkerhed K_pA 2 dB(A)

Målt værdi a_hw 4,10 m/sek²

Usikkerhed K_hw 2,05 m/sek ^2

Måling iht. EN 20643

MB 545.0 VR:

Forbrændingsmotor: Briggs & Stratton

Producent, type Series 675

Slagvolumen 190 ccm

Nom. effekt ved 2,5 - 2800

mærkehastighed kW - omdr./min.

knivbjælke 2800 omdr/min

Drev knivbjælke permanent

Tilspændingsmo-

Klippehøjder 20 - 75 mm

Tromle-∅ bagtil 90 mm

Drev tromle Vario

Vægt 32 kg

Støjemissioner

I henhold til direktivet 2000/14/EC:

Garanteret lydeffekt-

niveau L_WAd 96 dB(A)

I henhold til direktivet 2006/42/EC:

Støjniveau på

arbejdspladsen L_pA 82 dB(A)

Usikkerhed K_pA 2 dB(A)

Målt værdi a_hw 4,80 m/sek²

Usikkerhed K_hw 2,40 m/sek ^2

Måling iht. EN 20643

MB 545.0 VS:

Forbrændingsmotor: Briggs & Stratton

Producent, type Series 675

Slagvolumen 190 ccm

Nom. effekt ved 2,5 - 2800

mærkehastighed kW - omdr./min.

knivbjælke 2800 omdr/min

Drev knivbjælke BBC

Tilspændingsmo-

Klippehøjder 25 - 80 mm

Hjul-∅ bagtil 200 mm

arbejdspladsen L_pA 82 dB(A)

Usikkerhed K_pA 2 dB(A)

Målt værdi a_hw 4,10 m/sek²

Usikkerhed K_hw 2,05 m/sek ^2

Måling iht. EN 20643

Transport af Lithium akkumulatorer:

MB 545.1 VE: De anvendte Lithium akkumulatorer overholder kravene i Manual of Test and Criteria ST/SG/AC.10/11/Rev.5, del III, underafsnit 38.3 udgivet af United Nations Organizations.

Brugeren kan uden yderligere pålæg medbringe disse akkumulatorer ved vejtransport til maskinens anvendelsessted.

Ved luft- eller søtransport skal de nationale og lokale bestemmelser overholdes.

Se www.viking-garden.com/safety-data-sheets for yderligere transportanvisninger

21. Fejlsøgning

* Kontakt evt. en forhandler, VIKING anbefaler VIKING forhandlere.

Se betjeningsvejledningen til forbrændingsmotoren.

Fejl:

Forbrændingsmotoren starter ikke

Mulig årsag:

• Motorstopbøjlen er ikke trykket ind.
• MB 545 VS: Gasindstillingsgrebet står i position STOP.
• MB 545 VE: Batteriet afladet eller defekt
  – Benzintanken er tom; benzinslangen er tilstoppet.
  – Dårlig, forurenet eller gammel benzin i tanken.

– Luftfilteret er snavset.
- Tændrørshætten er trukket af tændrøret; tændrørskablet er fastgjort dårligt på tændrørshætten.
- Tændrøret er tilsodet eller beskadiget; forkert elektrodeafstand.
- Plæneklipperhuset er tilstoppet.
- MB 545 VS: Kabeltrækket til gasindstillingen er sprunget ud eller defekt (f. eks. knækket)

Afhjælpning:

– Tryk motorstopbøjlen mod styrehåndtaget, og hold den fast. (⇒ 13.2)
- MB 545 VS: Stil grebet til gasindstillingen i position MAX. (⇒ 13.4)
- MB 545 VE: Oplad eller udskift batteriet. ( 9.6)
– Fyld benzin på; rens benzinslangen. ✕
- Anvend altid frisk kvalitets- og blyfri benzin (92 oktan); rens karburatoren. ✗
- Rens luftfilteret. ✗
- Sæt tændrørshætten på; afprøv forbindelsen mellem tændrørskablet og -hætten.
- Rens eller udskift tændrøret; indstil elektrodeafstanden. ✗
– Rengør plæneklipperhuset – træk først tændrørshætten af, og tag desuden batteriet ud ved MB 545 VE. (⇒ 14.2)
- MB 545 VS: Hægt kabeltrækket til gasindstillingen på, eller udskift det. ✕

Fejl:

Startbesvær eller forbrændingsmotorens ydelse falder.

Mulig årsag:

• Plæneklipperhuset er tilstoppet.
• Græsslåning med for lavt skæretrin, eller fremføringshastigheden er for høj i forhold til klippehøjden.

– Der er vand i benzintanken og karburatoren, karburatoren er tilstoppet.
– Der er snavs i benzintanken.
– Luftfilteret er snavset.
- Tændrøret er tilsodet.

Afhjælpning:

– Rengør plæneklipperhuset – træk først tændrørshætten af, og tag desuden batteriet ud ved MB 545 VE. (⇒ 14.2)
- Indstil et højere skæretrin, eller reducer skubbehastigheden. (⇔ 9.5)
– Tøm benzintanken, rens benzinslangen og karburatoren. ✗
- Rengør benzintanken. ✗
- Rens luftfilteret. ✗
- Rens tændrøret. ✗

Fejl:

Klipningskanalen er tilstoppet

Mulig årsag:

• Kniven er slidt.
  – Græsslåning i for højt eller for fugtigt græs.
• MB 545 VS: Forbrændingsmotorens omdrejningstal er for lille.

Afhjælpning:

• Udskift kniven. (⇔ 14.4)
  – Tilpas klippehøjden og klippehastigheden til forholdene. (⇒ 12.), (⇒ 9.5)
• MB 545 VS: Skub grebet til gasindstillingen til position MAX. (⇒ 13.4)

Fejl:

Ujævnt snit, plænen bliver gul

Mulig årsag:

• Kniven er sløv eller slidt.
  – Klippehastigheden er for stor i forhold til klippehøjden.

- MB 545 VS: Forbrændingsmotorens omdrejningstal er for lille.

Afhjælpning:

– Slib eller udskift kniven (⇒ 14.4), (⇒ 14.5), ✗
– Reducer klippehastigheden, og/eller vælg den rigtige klippehøjde (arbejd ikke med laveste klippehøjde). (⇔ 9.5), (⇔ 13.8)
- MB 545 VS: Stil grebet til gasindstillingen i position MAX. (⇒ 13.4)

Fejl:

Forbrændingsmotoren bliver meget varm.

Mulig årsag:

• For lav oliestand i forbrændingsmotoren.
• Køleribberne er snavsede.

Afhjælpning:

• Skift motorolien. (⇒ 8.6)
  – Rens køleribberne. (⇒ 14.2)

Fejl:

Ingen igangsætning ved betjening af bøjlen til fremdriften

Mulig årsag:

– Kabeltrækket til fremdriften er forkert indstillet.
- Kabeltrækket til fremdriften er defekt (f. eks. knækket).
- Kileremmen er slidt.
– Gearkassen er defekt.

Afhjælpning:

• Kontrollér kabeltrækkets indstilling. (⇒ 14.3)
• Udskift kabeltrækket. ✕
• Udskift kileremmen. ✗
• Udskift gearkassen. ✗

Fejl:

Vario-drevets hastighedsregulering fungerer ikke

Mulig årsag:

– Håndtaget til Vario-drevet er flyttet i den forkerte retning.
- Kabeltrækket til Vario-drevet er sprunget ud eller defekt (f. eks. knækket).

Afhjælpning:

– Flyt håndtaget til Vario-drevet i den rigtige retning. (⇒ 13.8)
– Hægt Vario-drevet på, eller udskift det. ✗

Fejl:

Kraftige vibrationer under driften.

Mulig årsag:

• Knivbolt(e) løs(e).
• Kniven er ikke i balance pga. forkert slibning eller brud.
  – Klippeenheden er defekt.
• Forbrændingsmotoren sidder løs.

Afhjælpning:

• Stram knivbolten(e). (⇒ 14.5)
  – Slib (afbalancer) kniven, eller udskift den. (⇒ 14.6), (⇒ 14.7), ✗
  – Kontrollér og reparer om nødvendigt kniven, knivakslen og knivfastgørelsen. ✗
• Spænd forbrændingsmotorens monteringsbolte. ✗

22. Serviceplan

22.1 Leveringsbekræftelse

Model: ____

Serienummer:

Dato: ____ ____ ____ ____ ____

22.2 Servicebekræftelse

Giv denne betjeningsvejledning til din VIKING forhandler, när du får serviceret din maskine.

Han bekræfter udførelsen af de enkelte servicepunkter i de fortrykte felter.

Service udført den

Dato for næste serviceeftersyn

Szanowni Państwo,
