BRUKSANVISNING MB 545 VM VIKING

1. Innholdsfortegnelse

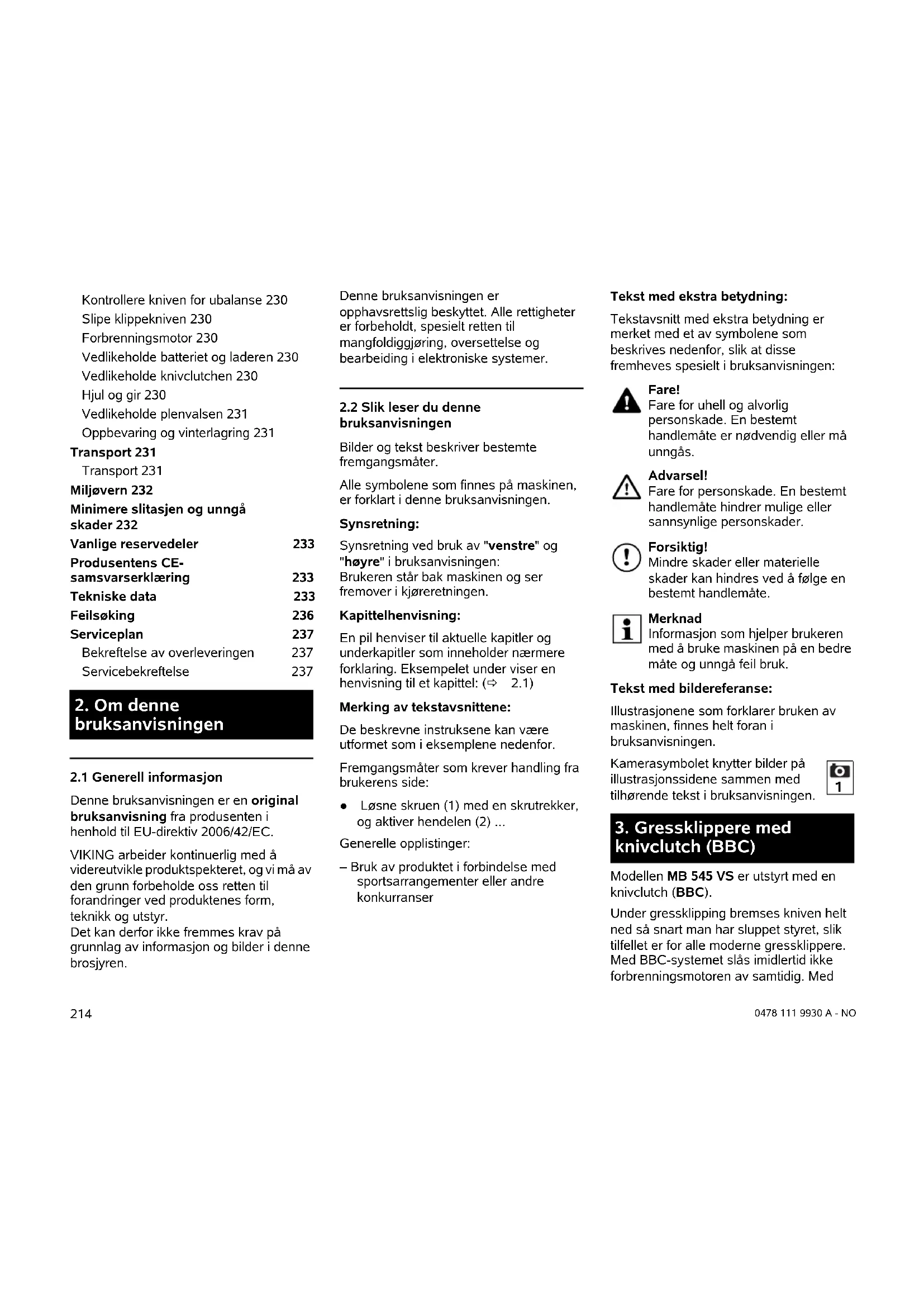

2.1 Generell informasjon

Denne bruksanvisningen er en original bruksanvisning fra produsenten i henhold til EU-direktiv 2006/42/EC. VIKING arbeider kontinuerlig med å videreutvikle produktspekteret, og vi må av den grunn forbeholde oss retten til forandringer ved produktenes form, teknikk og utstyr. Det kan derfor ikke fremmes krav på grunnlag av informasjon og bilder i denne brosjyren. Denne bruksanvisningen er opphavsrettslig beskyttet. Alle rettigheter er forbeholdt, spesielt retten til mangfoldiggjøring, oversettelse og bearbeiding i elektroniske systemer.

2.2 Slik leser du denne

bruksanvisningen Bilder og tekst beskriver bestemte fremgangsmåter. Alle symbolene som finnes på maskinen, er forklart i denne bruksanvisningen. Synsretning: Synsretning ved bruk av "venstre" og "høyre" i bruksanvisningen: Brukeren står bak maskinen og ser fremover i kjøreretningen. Kapittelhenvisning: En pil henviser til aktuelle kapitler og underkapitler som inneholder nærmere forklaring. Eksempelet under viser en henvisning til et kapittel: (Ö 2.1) Merking av tekstavsnittene: De beskrevne instruksene kan være utformet som i eksemplene nedenfor. Fremgangsmåter som krever handling fra brukerens side: ● Løsne skruen (1) med en skrutrekker, og aktiver hendelen (2) ... Generelle opplistinger: – Bruk av produktet i forbindelse med sportsarrangementer eller andre konkurranser Tekst med ekstra betydning: Tekstavsnitt med ekstra betydning er merket med et av symbolene som beskrives nedenfor, slik at disse fremheves spesielt i bruksanvisningen: Tekst med bildereferanse: Illustrasjonene som forklarer bruken av maskinen, finnes helt foran i bruksanvisningen. Kamerasymbolet knytter bilder på illustrasjonssidene sammen med tilhørende tekst i bruksanvisningen. Modellen MB 545 VS er utstyrt med en knivclutch (BBC). Under gressklipping bremses kniven helt ned så snart man har sluppet styret, slik tilfellet er for alle moderne gressklippere. Med BBC-systemet slås imidlertid ikke forbrenningsmotoren av samtidig. Med Kontrollere kniven for ubalanse 230 Slipe klippekniven 230 Forbrenningsmotor 230 Vedlikeholde batteriet og laderen 230 Vedlikeholde knivclutchen 230 Hjul og gir 230 Vedlikeholde plenvalsen 231 Oppbevaring og vinterlagring 231 Transport 231 Transport 231 Miljøvern 232 Minimere slitasjen og unngå skader 232 Vanlige reservedeler 233 Produsentens CE- samsvarserklæring 233 Tekniske data 233 Feilsøking 236 Serviceplan 237 Bekreftelse av overleveringen 237 Servicebekreftelse 237

bruksanvisningen Fare! Fare for uhell og alvorlig personskade. En bestemt handlemåte er nødvendig eller må unngås. Advarsel! Fare for personskade. En bestemt handlemåte hindrer mulige eller sannsynlige personskader. Forsiktig! Mindre skader eller materielle skader kan hindres ved å følge en bestemt handlemåte. Merknad Informasjon som hjelper brukeren med å bruke maskinen på en bedre måte og unngå feil bruk.

DEENFRNLITESPTSVFIDAPL NO 0478 111 9930 A - NO denne funksjonen kan brukeren dermed ha en aktiv fremdrift etter en knivstopp. I tillegg kan f.eks. oppsamleren tømmes uten at forbrenningsmotoren først må startes igjen. Gjør deg kjent med BBC-systemets virkemåte før maskinen brukes første gang, slik at personskader og materielle skader unngås. Les kapitlet "Knivclutch (BBC)". (Ö 11.)

5.1 Generell informasjon

Sørg for å følge alle sikkerhetsanvisningene når du arbeider med maskinen. Før maskinen tas i bruk, må bruksanvisningen leses nøye og i sin helhet. Oppbevar bruksanvisningen på et trygt sted for senere bruk. Les betjenings- og vedlikeholdsinformasjonen i den separate bruksanvisningen for forbrenningsmotoren. Disse forholdsreglene er svært viktige for din sikkerhet. Oversikten er imidlertid ikke utfyllende. Bruk alltid sunn fornuft og opptre ansvarlig når du bruker maskinen. Husk at det er brukeren som er ansvarlig hvis det oppstår ulykker som involverer andre personer eller andres eiendom. Som bruker er det viktig at du gjør deg kjent med betjeningselementene på og bruken av maskinen. Maskinen skal kun brukes av personer som har lest bruksanvisningen og er fortrolige med betjeningen av maskinen. Sørg for å få en kyndig og praktisk opplæring før første gangs bruk. La forhandleren eller en annen fagkyndig gi deg en innføring i hvordan maskinen håndteres på en trygg måte. Opplæringen skal særlig ha fokus på sikkerhet og viktigheten av å være forsiktig og konsentrert under arbeid med maskinen. Maskinen, inkludert alt tilleggsutstyr, må bare lånes eller gis bort til personer som har grunnleggende kunnskap om denne modellen og bruken av den. Bruksanvisningen er en del av maskinen og skal alltid følge med. Maskinen skal bare brukes av personer som er opplagte og i god fysisk og psykisk form. Hvis du har helsemessige plager, må du spørre legen om arbeid med maskinen er tilrådelig. Maskinen skal ikke brukes etter inntak av alkohol, narkotiske stoffer eller medikamenter som fører til nedsatt reaksjonsevne. Denne maskinen skal ikke brukes av barn eller av personer med fysiske, sensoriske eller psykiske funksjonshemminger eller som har manglende erfaring og kunnskap, og heller ikke av personer som ikke har satt seg inn i instruksene for bruk. La aldri barn eller ungdom under 16 år bruke maskinen. Det kan finnes nasjonale bestemmelser for nedre aldersgrense for bruk av maskinen. Fare for personskade! Når forbrenningsmotoren er i gang, må du passe på å holde hendene unna arbeidsområdet til kniven. Før du berører knivene skal du slå av forbrenningsmotoren, la kniven stanse helt og trekke ut tennpluggstøpselet.

10 Hus 11 Skrapelist 12 Visning av klippehøyde 13 Sentral klippehøydejustering 14 Dreiehåndtak for høydejustering av styret 15 Oppsamler 16 Nivåindikator 17 Batteri (MB 545 VE) 18 Bioplugg (MB 545 VM) 19 Plenvalse (MB 545 VR)

5. For din egen sikkerhet

Obs – fare for ulykker! Gressklipperen skal bare brukes til gressklipping. Annen bruk er ikke tillatt og kan være farlig eller føre til skader på maskinen. På grunn av faren for skade på brukeren skal gressklipperen blant annet ikke brukes til følgende oppgaver (ufullstendig opplisting): – klipping av busker og hekker – klipping av klatreplanter – klipping av gress på takbeplantninger og i balkongkasser – kverning og finkutting av tre- og hekkavfall – rengjøring av gangveier (oppsamling, blåsing) – utjevning av bakken – transport av gressavfall, unntatt i oppsamleren som er beregnet for det Av sikkerhetsmessige årsaker er enhver endring på maskinen, med unntak av montering av tilbehør som er godkjent av VIKING, forbudt, og vil føre til at garantien opphører. Kontakt din VIKING forhandler for informasjon om tillatt tilbehør. Det er strengt forbudt å manipulere maskinen for å øke effekten eller endre turtallet til forbrenningsmotoren eller den elektriske motoren. Maskinen skal ikke brukes til å transportere gjenstander, dyr eller personer (særlig barn). Ekstra forsiktighet kreves ved bruk på offentlige anlegg, i parker, på sportsanlegg, gater og i land- og skogbruk. Obs! Fare for helseskade på grunn av vibrasjoner! For stor belastning i form av vibrasjoner kan føre til skader på nerver og på blodsirkulasjonen, spesielt for personer med problemer med blodsirkulasjonen. Oppsøk lege hvis det oppstår symptomer som kan ha blitt utløst av vibrasjonsbelastning. Slike symptomer oppstår hovedsakelig i fingrene, hendene eller håndleddene, og kjennetegnes ved (ufullstendig liste): – følelsesløshet – smerter – tap av muskelkraft – endringer i hudfargen – ubehagelig prikking

5.2 Fylle på drivstoff – håndtering av

bensin Bensin skal bare oppbevares i godkjente beholdere (bensinkanner). Lokket på tanken og bensinkannen skal alltid skrus på og strammes forskriftsmessig. Defekte lokk skal skiftes ut av sikkerhetsmessige årsaker. Bensin og andre typer drivstoff skal aldri oppbevares eller avhendes i drikkeflasker eller lignende beholdere som det er fare for at noen kan komme til å drikke av ved en feiltagelse. Bensin må holdes unna gnister, åpen ild, varmekilder og andre antennelseskilder. Røyking forbudt! Drivstoffylling må skje utendørs, og det er ikke tillatt å røyke under fylling av drivstoff. Slå av forbrenningsmotoren og la den avkjøles før du fyller drivstoff. Fyll på bensin før du starter forbrenningsmotoren. Tanklokket må ikke åpnes, og bensin må ikke etterfylles når forbrenningsmotoren er i gang eller når den er varm. Ikke overfyll drivstofftanken! For at drivstoffet skal ha nok plass til å utvide seg må du aldri fylle på drivstofftanken utover den nedre kanten til påfyllingsstussen. Følg tilleggsanvisningene i bruksanvisningen for forbrenningsmotoren. Hvis bensin renner over, må du ikke starte forbrenningsmotoren før du har rengjort overflaten der det er sølt bensin. Vent til bensinen er fordampet (tørk bort eventuelle bensinrester) før du forsøker å starte motoren. Tørk alltid opp drivstoffsøl. Skift klær hvis du har fått bensin på klærne. Maskinen må ikke oppbevares inne i en bygning når det er bensin på tanken. Bensindamp som oppstår, kan komme i kontakt med åpen ild eller gnister og antennes. I tilfelle du må tømme tanken, må dette gjøres utendørs. Livsfare! Bensin er giftig og svært lettantennelig.217 DEENFRNLITESPTSVFIDAPL NO 0478 111 9930 A - NO

5.3 Batteri og lader

Følg bruksanvisningen for forbrenningsmotoren, og ta vare på den. I denne bruksanvisningen beskrives det hvordan batteriet og laderen brukes på en trygg måte. Bruk kun originalt batteri og original lader. Ikke utsett batteriet og laderen for regn og fuktighet, og de skal ikke falle i bakken. Bruk kun et uskadet batteri uten deformering og en uskadet lader. Kontroller spesielt laderens strømledning. Bruk aldri en lader med skadet strømledning. Ta ikke fra hverandre eller forsøk å reparere batteriet eller laderen. Et defekt batteri eller en defekt lader skal skiftes ut. Laderen skal kun kobles til en strømforsyning som har jordfeilbeskyttelse med aktiveringsstrøm på maksimalt 30 mA. Ta kontakt med en elektriker hvis du ønsker mer informasjon. Unngå kontakt mellom brukte batterier og metallgjenstander (f.eks. spikere, mynter, smykker). Kortslutt aldri batteripolene, og ikke bruk transportbeholder av metall. Ved feil bruk kan det lekke væske fra batteriet – unngå kontakt med denne! Skyll med vann ved utilsiktet kontakt. Hvis denne væsken kommer i kontakt med øynene, skal du i tillegg rådføre deg med lege. Batterivæske kan gi hudirritasjon, brann- og etseskader. Se www.viking-garden.com/safety-data- sheets for mer sikkerhetsinformasjon.

5.4 Bekledning og utstyr

Bruk alltid solide sko med såler med god gripeevne under arbeidet. Gå aldri barbent eller med sandaler når du arbeider. Når maskinen vedlikeholdes, rengjøres eller transporteres, skal du også bruke solide hansker, og langt hår må knyttes og holdes vekke (hodetørkle, lue osv.). Bruk egnede beskyttelsesbriller ved sliping av klippekniven! Maskinen skal bare brukes av personer med langbukser og klær som sitter nært mot kroppen. Bruk aldri løse klær som kan sette seg fast i bevegelige deler (betjeningshendler), heller aldri smykker, slips og sjal.

5.5 Transport av maskinen

Bruk alltid hansker under arbeidet, slik at du unngår å skade deg på skarpe kanter og varme deler. Ikke transporter maskinen mens forbrenningsmotoren er i gang. Før transport må du slå av forbrenningsmotoren, vente til knivene er stanset og trekke ut tennpluggstøpselet. Maskinen skal kun transporteres med avkjølt forbrenningsmotor og uten drivstoff. Bruk egnet lasteutstyr (lasterampe, løfteanordninger). Sikre maskinen og tilhørende deler (f.eks. oppsamler) på lasteflaten med festemidler som er sterke nok og egner seg til oppgaven (stropper, tau osv.). Unngå kontakt med klippekniven ved løfting og bæring. Les spesielt informasjonen i kapitlet "Transport." Der oppgis det hvordan maskinen skal løftes og bindes fast. (Ö 15.) Følg regionale forskrifter ved transport av maskinen, spesielt med hensyn til lastsikring og transport av gjenstander på lasteflater. Batteriet skal ikke oppbevares i bilen, og ubrukte batterier skal beskyttes mot direkte sollys. Litium-ion-batterier må håndteres spesielt forsiktig ved transport. Pass særlig på at det ikke er fare for kortslutning. Transporter batteriet enten i uskadet originalemballasje eller i en egnet transportbeholder som ikke er av metall.

Sørg for at maskinen bare betjenes av personer som har lest bruksanvisningen. Før idriftsettelse av maskinen må du teste om drivstoffsystemet er tett, særlig de synlige delene som f.eks. tanken, tanklokket og slangeforbindelsene. Ikke start motoren hvis systemet er utett – brannfare! Maskinen må i så tilfelle repareres av fagfolk før idriftsettelse. Overhold de lokale forskriftene for når på døgnet hageredskaper med forbrenningsmotor eller elektrisk motor kan brukes. Se over hele området som skal klippes, og fjern steiner, pinner, metalltråder og andre gjenstander som kan slynges opp foran maskinen. Det er lett å overse hindringer (f.eks. trestubber og røtter) i høyt gress.0478 111 9930 A - NO

Før du begynner arbeidet med maskinen, bør du derfor merke alle gjenstander (hindringer) som er skjult i gresset, og som ikke lar seg fjerne. Før maskinen brukes, skal defekte og alle andre slitte og skadde deler skiftes ut. Informasjon om farer og advarsler som er blitt uleselig på maskinen, må skiftes ut. Du får nye klistremerker og alle andre reservedeler hos din VIKING forhandler. Kontroller at tennpluggen sitter godt i tennpluggstøpslet før du begynner å bruke maskinen. Sørg for at maskinen er i driftssikker stand før du bruker den. Kontroller før hver bruk: – at maskinen er i forskriftsmessig montert tilstand. – at klippeverktøyet og den komplette klippeenheten (klippekniv, festeelementer, klippeaggregathus) er i feilfri stand. Det er spesielt viktig å kontrollere knivfestet og knivslitasjen, samt se etter skader (hakk eller riper). (Ö 14.4) – at tanklokket er forskriftsmessig skrudd på. – at tanken, delene som bidrar til drivstofftilførselen, samt tanklokket er i feilfri stand. – at sikkerhetsanordningene (f.eks. motorstopp, utkastdeksel, hus, styre, beskyttelsesgitter) er i feilfri stand og fungerer forskriftsmessig. – at knivclutchen (MB 545 VS) fungerer forskriftsmessig. (Ö 13.1) – at batteriet (MB 545 VE) ikke er skadet eller deformert. – at oppsamleren er fullstendig montert og uskadet. Ikke bruk oppsamleren hvis den er skadet. – at låseskruen på oljepåfyllingslokket er forskriftsmessig skrudd til. Sørg for å få utført nødvendige arbeider, enten selv eller hos en forhandler. VIKING anbefaler en VIKING forhandler.

Ikke bruk maskinen når dyr eller personer (spesielt barn) oppholder seg i fareområdet. Koblings- og sikkerhetsinnretningene som er montert på maskinen, skal ikke fjernes eller omgås. Det er spesielt viktig at motorstoppbøylen eller knivstoppbøylen aldri festes til styret (f.eks. bindes fast). Obs – fare for personskader! Pass på at ikke hender og føtter kan komme i kontakt med roterende deler. Ta aldri i kniven mens den roterer. Ikke stå foran utkaståpningen. Sikkerhetsavstanden mellom styret og maskinen må alltid overholdes. Styret skal alltid være forskriftsmessig montert, og får ikke endres på. Maskinen må aldri tas i bruk med nedfelt styre. Ingen gjenstander må festes på styret (f.eks. arbeidsklær). Arbeid bare i dagslys eller med god kunstig belysning. Arbeid ikke med maskinen ved regn eller tordenvær, spesielt ikke hvis det er fare for lynnedslag. Fuktig og glatt underlag gjør at faren for ulykker øker. Vær forsiktig under arbeidet slik at du ikke glir. Unngå om mulig å bruke maskinen på fuktig underlag. Eksos: Det dannes giftige eksosgasser straks forbrenningsmotoren er i gang. Disse gassene inneholder giftig karbonmonoksid, en gass uten farge og lukt, og andre skadestoffer. Du må aldri la forbrenningsmotoren gå i lukkede eller dårlig ventilerte rom. Starte: Vær svært forsiktig når du starter maskinen – følg anvisningene i kapitlet "Ta i bruk maskinen" (Ö 13.2). Start i samsvar med disse anvisningene reduserer faren for personskader. Fare for personskade! Når startsnoren går raskt tilbake, trekkes hånd og arm raskere mot forbrenningsmotoren enn startsnoren kan slippes. Dette tilbakeslaget kan føre til benbrudd, klemskader og forstuinger. Pass alltid på ved start at du står med føttene i god avstand fra klippeverktøyet. Pass på at maskinen ikke velter når du starter den. Når motoren startes, skal ikke bøylen for fremdrift betjenes, og klippekniven skal ikke kobles inn. Livsfare på grunn av forgiftning! Stans arbeidet umiddelbart hvis du føler deg uvel, har hodesmerter, synsforstyrrelser (f.eks. hvis synsfeltet blir mindre), hørselsproblemer, blir svimmel eller merker at konsentrasjonsevnen er svekket. Disse symptomene kan blant annet skyldes høy eksoskonsentrasjon.219 DEENFRNLITESPTSVFIDAPL NO 0478 111 9930 A - NO Ikke start forbrenningsmotoren hvis utkastkanalen ikke er dekt av utkastdekselet eller oppsamleren. Gjenstander kan bli slynget ut og gi alvorlige personskader. Klipping i skråninger: Skråninger skal alltid klippes i tverrgående retning, aldri på langs. Hvis brukeren mister kontroll over maskinen ved klipping på langs, kan vedkommende få den aktive gressklipperen over seg. Vær spesielt forsiktig når du endrer retning i skråninger. Sørg for god stabilitet når du arbeider i skråninger, og unngå å arbeide i svært bratte skråninger. Av sikkerhetsmessige årsaker skal ikke maskinen brukes i skråninger med stigning på mer enn 25° (46,6 %). Fare for personskader! 25° skråning tilsvarer en vertikal stigning på 46,6 cm ved 100 cm horisontal lengde. For å sikre tilstrekkelig smøring av forbrenningsmotoren må også anvisningene i forbrenningsmotorens bruksanvisning følges ved arbeid i skråninger. Bruk: Du må ikke forsøke å inspisere knivene mens gressklipperen arbeider. Du må aldri åpne utkastdekselet og/eller ta av oppsamleren mens klippekniven går. Den roterende kniven kan forårsake personskader. Gå langsomt når du bruker gressklipperen – ikke løp mens du arbeider med klipperen. Ved høy hastighet under arbeidet øker faren for skade ved at du snubler, sklir osv. Vær spesielt forsiktig når du snur gressklipperen eller drar den mot deg. Det er lett å snuble! Vær spesielt forsiktig når du bruker maskinen i nærheten av nedoverbakker, kanter i terrenget, grøfter og dammer. Pass spesielt på at du holder tilstrekkelig avstand til slike fareområder. Vær oppmerksom på objekter som eventuelt er skjult i gressrotsonen (vanningsanlegg, påler, vannventiler, fundamenter, strømledninger osv.). Kjør aldri over slike objekter. Vær oppmerksom på at klippeverktøyet roterer i noen sekunder etter at motoren er slått av. I følgende tilfeller slår du av forbrenningsmotoren, venter til arbeidsverktøyet har stanset, trekker ut tennpluggstøpselet og tar i tillegg ut batteriet (på MB 545 VE): – Når du setter fra deg maskinen, eller når den skal stå uten tilsyn. – Før du fyller på drivstoff. La forbrenningsmotoren avkjøles før du fyller drivstoff. Brannfare! – Før du fjerner blokkeringer eller tilstoppinger i utkastkanalen. – Før du løfter eller bærer maskinen. – Før du transporterer maskinen. – Før det utføres arbeider på klippekniven. – Før du ser over eller rengjør maskinen og før det skal utføres andre arbeider på den (f.eks. nedfelling av styret). – Hvis du har kommet borti en gjenstand, eller hvis gressklipperen vibrerer mer enn vanlig. I slike tilfeller må du undersøke maskinen og spesielt klippeenheten (kniv, knivaksel og knivfeste) for skader, og få utført eventuelle nødvendige reparasjoner før du tar i bruk maskinen igjen. Slå av forbrenningsmotoren og koble ut klippekniven: – Når du skyver maskinen fra eller til området den skal brukes på. – Før du skyver maskinen på en flate der det ikke er gress. Fare for personskader! Hold aldri hender eller føtter under, over eller ved roterende deler. Fare for personskade! Sterke vibrasjoner er vanligvis tegn på feil. Ikke bruk gressklipperen hvis veivakselen eller klippekniven er skadet eller bøyd. Kontakt en fagperson (VIKING anbefaler VIKING forhandleren) for å få utført eventuelle nødvendige reparasjoner du ikke føler deg kvalifisert til å utføre selv.0478 111 9930 A - NO

– Før du åpner utkastdekselet eller tar av oppsamleren. – Når maskinen skal vippes for transport. – Før du stiller inn klippehøyden.

5.8 Vedlikehold og reparasjoner

Gjør følgende før du starter rengjørings--, justerings--, reparasjons-- og vedlikeholdsarbeid: ● Parker maskinen på et fast og jevnt underlag. ● Slå av forbrenningsmotoren, og la den kjøle seg ned. ● Trekk ut tennpluggstøpselet. Obs – fare for personskade! Sørg for avstand mellom tennpluggstøpselet og tennpluggen. En utilsiktet tenningsgnist kan føre til brann eller elektrisk støt. En utilsiktet kontakt mellom tennpluggen og tennpluggstøpselet kan føre til uønsket start av forbrenningsmotoren. MB 545 VE: Ta også ut batteriet. La maskinen kjøle seg ned før du utfører arbeider på forbrenningsmotor, eksosrør og lyddemper. Temperaturen kan komme opp i mer enn 80 °C. Fare for brannskade! Unngå å søle med motoroljen eller få den på huden. Direkte hudkontakt kan være skadelig. VIKING anbefaler at du lar en VIKING forhandler ta seg av å fylle på / skifte motorolje for deg. Rengjøring: Hele maskinen må rengjøres grundig etter hver bruk. (Ö 14.2) Før du plasserer maskinen i rengjøringsstilling, skal du tømme drivstofftanken (f.eks. ved å kjøre den tom). Bruk en trepinne til å løsne gress som har satt seg fast. Rengjør undersiden av gressklipperen med børste og vann. Maskinen skal aldri rengjøres med høytrykksvasker eller under rennende vann (f.eks. med en hageslange). Bruk aldri sterke rengjøringsmidler. Disse kan skade plast- og metalldeler og dermed redusere sikkerheten til din VIKING maskin. For å unngå brannfare er det viktig at området rundt kjøleluftåpningene holdes fritt for f.eks. gress, strå, mose, løv og fett. Vedlikeholdsarbeider: Bare vedlikeholdsarbeider som er beskrevet i denne bruksanvisningen, kan utføres av brukeren. Alle andre arbeider skal utføres av en forhandler. Kontakt alltid din forhandler hvis du mangler nødvendig informasjon eller hjelpemidler. VIKING anbefaler at alt vedlikeholdsarbeid og alle reparasjoner utføres hos en VIKING forhandler. VIKING forhandlerne får jevnlig tilbud om opplæring, og de får regelmessig tilsendt teknisk informasjon. Bruk bare verktøy, tilbehør eller tilleggsutstyr som er godkjent for denne maskinen av VIKING eller som korresponderer i teknisk utførelse, ellers kan det oppstå fare for uhell med personskader eller skader på maskinen. Kontakt forhandleren hvis du har spørsmål. Originalt verktøy, tilbehør og originale reservedeler fra VIKING har egenskaper som gjør dem optimalt tilpasset maskinen og kravene som brukeren stiller. Originale VIKING reservedeler kjenner man igjen på VIKING reservedelsnummeret, VIKING logoen og eventuelt VIKING reservedelssymbolet. På små deler kan også symbolet stå alene. Av sikkerhetsmessige årsaker skal komponenter i drivstofftilførselen (drivstoffrør, drivstoffventil, drivstofftank, tanklokk, koblinger osv.) jevnlig undersøkes for skader og lekkasje og ved behov skiftes ut hos en forhandler. (Vi anbefaler at du kontakter VIKING forhandleren.) Sørg for at advarsels- og merknadsklistremerker alltid er rene og lesbare. Bestill nye originale klistremerker hos VIKING forhandleren hvis klistremerker skades eller blir borte. Hvis en komponent skiftes ut med en ny del, må du passe på at de samme klistremerkene settes på den nye delen. Bruk tykke arbeidshansker og vær svært forsiktig når du arbeider med klippeenheten. Sørg for at alle muttere, bolter og skruer, spesielt knivskruen, sitter godt, slik at gressklipperen er i driftsmessig sikker stand. Skift ut skadede lydpotter og beskyttelsesplater. Kontroller hele maskinen og oppsamleren regelmessig med tanke på slitasje og skader. Dette er spesielt viktig når maskinen ikke skal brukes på en stund Klippekniven kan forårsake personskader! Når du drar i startsnoren, begynner arbeidsverktøyet å dreie. Pass på at du alltid har god avstand til klippekniven, særlig med føtter og ben, når du drar i startsnoren.221 DEENFRNLITESPTSVFIDAPL NO 0478 111 9930 A - NO (f.eks. når den skal settes bort for vinteren). Skift ut slitte eller skadde deler, slik at maskinen alltid er i driftssikker stand. Det er ikke tillatt å endre forbrenningsmotorens grunninnstilling. Unngå å la motoren gå med for høyt turtall. Hvis det ble fjernet deler eller beskyttelsesinnretninger i forbindelse med vedlikeholdsarbeidet, må disse straks settes tilbake på forskriftsmessig vis når arbeidet er utført.

5.9 Lagring ved lengre driftsopphold

La forbrenningsmotoren avkjøles før du parkerer maskinen i et lukket rom. Oppbevar maskinen og drivstoffkannen i et låsbart rom med god ventilasjon. Obs! Pass på at drivstofftanken i maskinen er tom. Sørg for at maskinen er utilgjengelig for uvedkommende (f.eks. barn). Maskinen skal aldri oppbevares inne i en bygning når det er bensin på tanken. Bensindampen som oppstår, kan komme i kontakt med åpen ild eller gnister og antennes. Hvis tanken skal tømmes, f.eks. før den settes bort for vinteren, skal dette gjøres utendørs (f.eks. ved å la motoren gå). Rengjør maskinen grundig når den ikke skal brukes på lengre tid (f.eks. når den skal settes bort for vinteren). Husk å fjerne tennpluggstøpselet når maskinen ikke skal brukes på en stund. MB 545 VE: Før maskinen settes bort, skal batteriet skal tas ut og oppbevares tilgjengelig for uvedkommende (f.eks. barn). Sørg for at maskinen er i driftssikker stand når du setter den til lagring. La maskinen avkjøles helt før du dekker den til.

Avfallsprodukter som spillolje eller drivstoff, brukte smøremidler, filter, batterier og lignende slitedeler kan skade mennesker, dyr og miljø og må derfor kasseres på forskriftsmessig måte. Kontakt nærmeste resirkuleringsstasjon eller forhandleren for informasjon om hvordan avfallsproduktene skal håndteres. VIKING anbefaler VIKING forhandleren. Sørg for at maskinen kasseres forskriftsmessig når den ikke lenger skal brukes. Sørg for å gjøre maskinen ubrukelig før kassering. For å unngå ulykker er det særlig viktig at du fjerner tenningskabelen, tømmer tanken og tapper ut motoroljen. Batteriet skal kasseres separat fra maskinen. Sørg for at batteriet kasseres på en trygg og miljøvennlig måte. Klippekniven kan forårsake personskader! Selv om gressklipperen ikke lenger er i bruk og skal kasseres, må den ikke stå uten tilsyn, tilgjengelig for uvedkommende. Sørg for å oppbevare maskinen og spesielt klippekniven utilgjengelig for barn. Obs – fare for personskade! Når forbrenningsmotoren er i gang, må du passe på å holde hendene unna arbeidsområdet til kniven.

Obs! Les bruksanvisningen før bruk. Fare for personskader! Se til at ingen oppholder seg i fareområdet. Fare for personskader! Trekk ut tennpluggkontakten før du utfører arbeid på klip- peverktøyet, og før du utfører vedlikeholds- og rengjøringsarbeid. Fare for personskade! Hender og føtter må holdes borte fra knivene! Klippeenheten fortsetter å gå i noen sekunder etter at motoren er slått av (forbren- ningsmotor-/knivbrems).0478 111 9930 A - NO

8.1 Generell informasjon

● Maskinen skal stå på et horisontalt, jevnt og fast underlag ved utføring av alle de beskrevne arbeidsoppgavene.

Sette på styrehylsene: ● Sett styrehylsene (I) på styret (1). Plasser firkanthullet på innsiden av styret. Hullene i styret og firkanthullet i styrehylsen må stemme overens. Montere styret: ● Fest styret (1) på begge styreunderdelene (2). ● Stikk de runde flathodede skruene (G) innenfra og ut gjennom hullene, og skru dem fast med dreiehåndtakene (H). MB 545, MB 545 T, MB545V, MB545VM, MB 545 VR: Starte forbrenningsmotoren MB 545, MB 545 T, MB545V, MB545VM, MB 545 VR: Slå av forbrenningsmotoren MB 545 VE: Sett inn batteriet, start forbrenningsmotoren MB 545 VE: Slå av forbrenningsmotoren MB 545 VS: Sett gassreguleringshende- len i MAX-posisjon, start forbrenningsmotoren, koble inn klippekniven MB 545 VS: Koble ut klippekniven MB 545, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR, MB 545 VS: Koble inn fremdriften MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR, MB 545 VS: Stille inn kjørehastigheten Langsom – trykk hendelen for Vario- drift fremover Rask – trekk hende- len for Vario-drift bakover MB 545 VS: Gassregulering MAX – høyeste turtall MIN – laveste turtall STOP – slå av forbrenningsmotoren

7. Produktkomponenter

Nr. Betegnelse Ant. A Basisenhet 1 B Oppsamlerunderdel 1 C Oppsamleroverdel 1 D Bolt 2 E Kabelføring (MB 545, MB 545 T

bruk Fare for personskade Les og følg sikkerhetsanvisningene i kapitlet "For din sikkerhet". (Ö 5.) Nr. Betegnelse Ant.

DEENFRNLITESPTSVFIDAPL NO 0478 111 9930 A - NO 1 Montere strekkavlastningen på venstre side: ● Legg alle vaiere og ledninger i strekkavlastningen (F). ● Træ strekkavlastningen først i det øverste hullet (3) på styreunderdelen. ● La deretter strekkavlastningen gripe inn i den nedre slissen (4) på styreunderdelen. 2 Montere strekkavlastningen på høyre side: ● Monteringen av strekkavlastningen (F) på høyre side skjer på samme måte som på venstre side.

8.3 Montere kabelføringen

Feste: ● Trekk ut tennpluggstøpselet fra forbrenningsmotoren. ● Trykk motorstoppbøylen (1) mot styret, og hold den der. ● Dra startsnoren (2) langsomt ut, og fest den i startsnorholderen (3). ● Slipp langsomt opp startsnoren (2) og motorstoppbøylen (1). ● Sett inn tennpluggstøpselet. Løsne: ● Trekk ut tennpluggstøpselet fra forbrenningsmotoren. ● Trykk motorstoppbøylen (1) mot styret, og hold den der. ● Dra startsnoren (2) langsomt ut, og løsne den fra startsnorholderen (3). ● Før startsnoren (2) langsomt tilbake, og slipp motorstoppbøylen (1). ● Sett inn tennpluggstøpselet.

8.5 Montere oppsamleren

● Sett oppsamleroverdelen (C) på oppsamlerunderdelen (B). ● Trykk boltene (D) gjennom åpningene for disse innenfra. ● Fest oppsamleroverdelen med et lett trykk på oppsamlerunderdelen. ● Fest oppsamleren. (Ö 9.8)

8.6 Drivstoff og motorolje

Motorolje: Se bruksanvisningen for forbrenningsmotoren for mer informasjon om anbefalt motorolje og oljepåfyllingsmengde. Sjekk oljenivået regelmessig (se bruksanvisningen for forbrenningsmotoren). Unngå for høyt eller for lavt oljenivå. Fare for motorskade! Skru på lokket for motoroljen og kontroller at det er tett før du tar i bruk forbrenningsmotoren. Drivstoff: Anbefaling: kvalitetsdrivstoff, blyfri bensin. Se bruksanvisningen for forbrenningsmotoren for mer informasjon om anbefalt drivstoffkvalitet (oktan).

9.1 Generell informasjon

MB 545 VE: Forbrenningsmotoren har ikke startsnor. MB 545 VS: Motorstopphendelen trenger ikke trykkes inn for å løsne og feste startsnoren.

Fare for personskade Les og følg sikkerhetsanvisningene i kapitlet "For din sikkerhet". (Ö 5.) 70478 111 9930 A - NO

● Maskinen skal stå på et horisontalt, jevnt og fast underlag ved utføring av alle de beskrevne arbeidsoppgavene.

Fell sammen styreoverdelen ved rengjøring av maskinen, og slik at den krever mindre plass ved transport og oppbevaring: ● Løsne dreiehåndtakene (H) til de roterer fritt. Fri rotering hindrer at dreiehåndtakene løsner helt fra skruene (unngår at de blir borte). ● Fell sammen styreoverdelen (1), og la den ligge på husunderdelen.

9.4 Høydejustering av styret

Styret (1) kan festes i 3 posisjoner: I lavt II middels III høyt ● Løsne dreiehåndtaket for høydejustering av styret (2) ved å dreie mot urviseren (ca. fem omdreininger). ● Hold styret (1) med begge hendene, og sett det i ønsket posisjon ved å bevege det opp eller ned. Pass på at innstillingen av styret blir identisk på venstre og høyre side. ● Skru fast dreiehåndtaket for høydejustering av styret (2) igjen med urviseren.

9.5 Sentral klippehøydejustering

MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VS: 7 forskjellige klippehøyder kan stilles inn. Trinn 1: 25 mm Trinn 7: 80 mm MB 545 VR: 6 forskjellige klippehøyder kan stilles inn. Trinn 1: 20 mm Trinn 6: 75 mm ● Reguleringshendelen (1) for høydejusteringen er plassert på venstre side av maskinen (se bildet). ● Hold maskinen i (2), og trekk reguleringshendelen (1) opp og hold den der for å frigjøre sperremekanismen. Still inn ønsket klippehøyde ved å bevege maskinen opp eller ned. ● Du kan se klippehøyden på klippehøydeindikatoren (3). ● Slipp reguleringshendelen (1) igjen, og la høydereguleringen gå i inngrep.

9.6 Batteri og lader (MB 545 VE)

DEENFRNLITESPTSVFIDAPL NO 0478 111 9930 A - NO Ta ut og sette inn batteriet: ● Ta batteriet (J) sideveis mot høyre ut av forbrenningsmotoren, og sett det inn igjen i omvendt retning.

Oppsamleren har en nivåindikator (1) på oppsamleroverdelen. Luftstrømmen som oppstår når klippekniven roterer, og som sørger for fyllingen av oppsamleren, hever nivåindikatoren (2): Oppsamleren fylles med klippemateriale/gressavfall. Når oppsamleren fylles med gress, reduseres denne luftstrømmen, og nivåindikatoren senkes (3): ● Tøm oppsamleren når den er full (Ö 13.9).

9.8 Løsne og feste oppsamleren

Feste: ● Åpne utkastdekselet (1) og hold det oppe. ● Oppsamleren (2) festes med utsparingene (3) på festet (4) i maskinen. ● Lukk utkastdekselet (1) igjen for hånd. Løsne: ● Åpne utkastdekselet (1) og hold det oppe. ● Løft oppsamleren (2) opp, løsne den fra festet (4) og ta den ut. ● Lukk utkastdekselet (1) igjen for hånd. Maskinen har flere anordninger som gjør den sikker å bruke og beskytter mot feil bruk.

10.2 Motorstoppbøyle

Fare for personskade! Hvis det tar lengre tid før kniven stopper, skal maskinen tas ut av drift og leveres inn hos en forhandler.

Du får en pen og tett gressplen – ved å klippe med lav kjørehastighet. – ved å klippe ofte og holde gresset kort. – ved ikke å klippe gresset for kort ved tørt og varmt vær, siden plenen kan bli svidd av solen og bli stygg. – ved å klippe med skarp klippekniv – husk derfor å slipe klippekniven jevnlig (hos forhandler). – ved regelmessig å endre klipperetning.

12.1 Brukerens arbeidsområde

● Brukeren må av sikkerhetsgrunner alltid oppholde seg i arbeidsområdet bak styret når forbrenningsmotoren startes og mens den kjører. Sikkerhetsavstanden mellom styret og maskinen må alltid overholdes. ● Gressklipperen skal kun brukes av én person om gangen. Se til at ingen oppholder seg i fareområdet. (Ö 5.)

12.2 Gressklipper med plenvalse

Modellen MB 545 VR er utstyrt med en todelt drivvalse på bakakselen. Denne gjør det mulig å klippe nøyaktig langs kanter eller rundt planter. Dessuten glattes gresset i kjøreretningen, og plenen får et typisk stripemønster.

Bioklipperen MB 545 VM er utstyrt med en spesiell multikniv, og bioplugg er allerede montert. Sette inn biopluggen Biopluggen (1) må monteres før maskinen kan brukes som bioklipper: ● Åpne utkastdekselet, og hold det oppe. ● Sett biopluggen (1) inn i utkastkanalen, og fest den på huset ved å trykke ovenfra til de to festeknastene (2) klikker hørbart på plass. ● Lukk utkastdekselet. Ta ut biopluggen Biopluggen (1) må tas ut når maskinen skal brukes som gressklipper med bakutkast eller gressoppsamler (med egnet oppsamler): ● Åpne utkastdekselet, og hold det oppe. ● Trekk festeklaffen (4) opp, og løft biopluggen (1) skrått oppover og ut av utkastkanalen. ● Lukk utkastdekselet (gressklipper med bakutkast), eller fest oppsamleren og lukk utkastdekselet (gressoppsamler).

12.4 Hvordan bruker jeg

bioklippfunksjonen? Ved bioklipping velger du en klippehøyde mellom 4 og 7, siden det gir det beste resultatet. Hvis klippehøyden er mindre, kan gressklipperhuset tilstoppes, og klippekniven kan blokkeres. Arbeidshastighet og klippehøyde for bioklipping velges slik at multikniven kan finklippe gresset optimalt og man oppnår en jevn og pen gressplen. Hvis gresset er høyt, bør det klippes i flere omganger og med høyere klippehøydeinnstilling. Bioklipping bør ikke utføres ved for høyt og fuktig gress.

12. Informasjon om arbeid

Fare for personskade! Slå av forbrenningsmotoren og trekk ut tennpluggstøpselet før du utfører arbeider på biopluggen.

(MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR) ● Kontroller olje- og drivstoffnivået. (Ö 8.6) MB 545, MB 545 T, MB 545 V, MB 545 VM, MB 545 VR: ● 1 Trykk motorstoppbøylen (1) mot styret, og hold den der. ● 2 Dra startsnoren (2) langsomt ut til du kjenner kompresjonsmotstand. Dra snoren deretter hardt og raskt ut til en armlengde. Før startsnoren (2) langsomt tilbake igjen, slik at den rulles opp. ● Gjenta prosedyren inntil forbrenningsmotoren starter. MB 545 VE: ● Kontrollere batteriet: Kontroller ladetilstanden, og lad om nødvendig opp batteriet. (Ö 9.6) ● 1 Sett inn batteriet (3). ● 2 Trykk motorstoppbøylen (1) mot styret, og hold den der. ● 3 Trykk inn startknappen (4) – maksimalt 3 til 5 sekunder, og slipp den. Hvis forbrenningsmotoren ikke starter, venter du i ti sekunder før neste startforsøk. Unngå gjentatt start mens forbrenningsmotoren går.

13.3 Slå av forbrenningsmotoren

(MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR) ● Slipp opp motorstoppbøylen (1) for å slå av forbrenningsmotoren. Forbrenningsmotoren og klippekniven stanser etter en kort utkoblingstid. ● MB 545 VE: Hvis maskinen står uten tilsyn, skal batteriet tas ut av maskinen og oppbevares tilgjengelig for uvedkommende (f.eks. barn).

13.4 Starte forbrenningsmotoren

(MB 545 VS) ● Kontroller olje- og drivstoffnivået. (Ö 8.6) ● 1 Sett gassreguleringshendelen (1) i MAX-posisjon. ● 2 Dra startsnoren (2) langsomt ut til du kjenner kompresjonsmotstand, og dra den deretter raskt helt ut. Trekk snoren langsomt tilbake, slik at den rulles riktig opp av starteren. Gjenta startprosedyren inntil forbrenningsmotoren starter.

13.5 Koble inn klippekniven

(MB 545 VS) ● 1 Trekk knivstopphendelen (1) mot styret, og hold den der. Dette frigir knivclutchspaken (2). ● 2 For å koble inn klippekniven trekker du knivclutchspaken (2) jevnt og rett bakover mot styret til den stopper. Den låses på anslaget i innkoblet stilling og kan slippes.

13.6 Koble ut klippekniven

(MB 545 VS) ● Slipp motorstopphendelen (1) for å koble ut klippekniven. Knivclutchspaken (2) låses og beveger seg automatisk tilbake til utgangsposisjonen. Klippekniven kobles ut og bremses, forbrenningsmotoren kjører videre. Fare for personskade! Hvis knivclutchen ikke virker som beskrevet (f.eks. lengre knivbremsetid enn tre sekunder eller fremdeles hørbar hvinende lyd ved utkoblet klippekniv), skal ikke maskinen tas i bruk. Hvis dette er tilfellet, slår du av forbrenningsmotoren, trekker ut tennpluggstøpselet og lar en fagkyndig utføre de nødvendige reparasjonene. VIKING anbefaler en VIKING forhandler. Unngå skader på maskinen! Ikke start forbrenningsmotoren i høyt gress. Hvis det er vanskelig å starte, velger du en høyrere klippehøydeinnstilling. Den faste gassinnstillingen gjør at forbrenningsmotoren alltid arbeider med optimalt arbeidsturtall etter start.

Unngå skader på maskinen! Ikke koble inn klippeknivene i høyt gress og kun når forbrenningsmotoren kjører med maks. turtall. Koble alltid jevnt inn for å unngå unødig slitasje på knivclutchen.

(MB 545 VS) ● Koble alltid ut klippekniven før forbrenningsmotoren slås av. (Ö 13.6) ● Sett hendelen for gassregulering (1) i STOP-posisjon for å slå av forbrenningsmotoren.

13.9 Tømme oppsamleren

● Ta av oppsamleren. (Ö 9.8) ● Åpne oppsamleren med låseklaffen (1). Vipp opp oppsamleroverdelen (2), og hold den. Snu oppsamleren opp-ned, og tøm ut klippematerialet/gressavfallet. Hold oppsamleren i håndtakene (3, 4) på oppsamleroverdelen og oppsamlerunderdelen, og tøm den. ● Lukk oppsamleren. ● Fest oppsamleren. (Ö 9.8)

14.1 Generell informasjon

Vedlikeholdsintervall: Alltid etter bruk Skånsom behandling forhindrer skader på maskinen, og forlenger brukslevetiden. ● Velg høyeste klippetrinn. (Ö 9.5) ● Ta av oppsamleren. (Ö 9.8) ● Legg styreoverdelen bakover. ● Åpne utkastdekselet, og hold det oppe. Unngå skader på maskinen! Fremdriftsbøylen må alltid holdes helt inne for å unngå skader på giret.

Unngå skader på maskinen! Betjen hendelen for Vario-drift (2) kun mens forbrenningsmotoren kjører. Fare for personskade! Før du løsner oppsamleren, slår du av forbrenningsmotoren, kobler ut klippekniven og venter til den har stanset. En oppsamler som er helt full, kan veie opptil 16kg.

Fare for personskader! Les sikkerhetsanvisningene i kapitlet "For din sikkerhet" (Ö 5.). Fare for personskade! Slå av forbrenningsmotoren, trekk ut tennpluggstøpselet, ta ut batteriet (på MB 545 VE) og la maskinen avkjøles. Tøm drivstofftanken (kjør den tom) før du plasserer maskinen i rengjøringsstilling. Utkastdekselet må være åpent for at maskinen skal stå trygt i rengjøringsstillingen.

DEENFRNLITESPTSVFIDAPL NO 0478 111 9930 A - NO ● Løft maskinen foran etter bærehåndtaket, og sett den i rengjøringsstillingen som vises på bildet. Informasjon om rengjøring: ● Fjern smuss ved hjelp av små mengder vann og en børste eller klut. Pass spesielt på å rengjøre også klippekniven. Ikke rett vannstråler mot deler på forbrenningsmotoren, tetninger og lagerpunkter. ● Bruk en trepinne til å løsne gress som har satt seg fast. ● Bruk spesialrens (f.eks. STIHL spesialrens) om nødvendig.

14.5 Demontere og montere

Fare for personskade! Knivslitasjen varierer avhengig av bruksområdet og -tiden. Hvis maskinen ofte brukes på underlag med mye sand eller på steder der det er tørt, utsettes kniven for større belastning og slites unormalt raskt. En slitt kniv kan brekke og forårsake alvorlige personskader. Følg derfor alltid anvisningene for vedlikehold av kniven.

Montering: ● Rengjør anleggsflaten til knivhylsen. ● Kontroller kniven for ubalanse. (Ö 14.6) ● MB 545 VM: Hekt den øverste kniven (2a) inn i den nederste kniven (2b) slik bildet viser. Pass på at hullene på begge knivene flukter. ● Monter kniven (2) med de oppoverbøyde knivbladene pekende opp (mot maskinen). ● Bruk en støttebukk (1, ca. 60 x 60 mm) som mothold for kniven (2). ● Skru inn og trekk til knivskruen(e) (3) med en ny låseskive (4) og med beskyttelsesplate (5, MB 545 VS). Tiltrekkingsmoment:

ubalanse ● Demonter kniven. (Ö 14.5) ● MB 545 VM: Sett sammen multikniven før du tester. (Ö 14.5) ● Stikk en skrutrekker (1) gjennom det midtre hullet (2) i kniven (3), og still kniven vannrett. Hvis kniven er riktig balansert, forblir den i denne vannrette stillingen. ● Hvis klippekniven heller mot en side, skal denne siden etterslipes slik at det blir likevekt. (Ö 14.7)

14.7 Slipe klippekniven

VIKING anbefaler at du kontakter fagfolk for å få slipt klippekniven. Hvis kniven slipes feil (feil vinkel, ubalanse osv.), påvirkes funksjonen til maskinen. Fare for skade på maskinen og motoren! Slipeveiledning: ● Demonter klippekniven (Ö 14.5). ● Avkjøl klippekniven under sliping, f.eks. med vann. Ikke la kniven bli blå, da dette reduserer holdbarheten. ● Slip kniven jevnt for å unngå vibrasjoner som skyldes ubalanse. ● Ha en slipevinkel på 30°. ● Fjern eventuelle grader på skjærekanten etter avsluttet sliping ved hjelp av et fint slipepapir. ● Overhold slitegrensene. (Ö 14.4)

14.8 Forbrenningsmotor

Vedlikeholdsintervall: Se bruksanvisningen for forbrenningsmotoren. Generell informasjon: Les betjenings- og vedlikeholdsinformasjonen i forbrenningsmotorens bruksanvisning. For å oppnå lang levetid er det spesielt viktig å passe på at oljenivået aldri er for lavt, og at olje- og luftfilteret skiftes jevnlig. Anbefalte oljeskiftintervaller og informasjon om motorolje og oljepåfyllingsmengde finner du også i forbrenningsmotorens bruksanvisning. Kjøleribbene må rengjøres jevnlig for å sikre tilstrekkelig kjøling av forbrenningsmotoren.

14.9 Vedlikeholde batteriet og laderen

Hjullagrene er vedlikeholdsfrie. Giret er vedlikeholdsfritt. Fare for personskade! Kniven (2) skal kun monteres slik som vist på bildet. De oppoverbøyde knivbladene skal peke oppover. Overhold det foreskrevne tiltrekkingsmomentet for knivskruen(e) nøye, ellers kan ikke klippeverktøyet brukes trygt. Sikre i tillegg knivskruen(e) (3) med Loctite 243. Låseskiven (4) må skiftes ut hver gang kniven monteres, og knivskruen(e) (3) må skiftes ut hver gang kniven skiftes.

Vedlikeholdsintervall: Profesjonell bruk

: hver 6. måned Profesjonell bruk: årlig

Kulelagrene og valsene er vedlikeholdsfrie. Vario-giret er vedlikeholdsfritt. Vedlikeholdsintervall drivkjede: Én gang i året eller ved behov ● I forbindelse med servicearbeider løsnes skruen (1, Torx 25), og dekselet (2) tas av. ● Smør drivkjeden med vanlig smørefett.

14.13 Oppbevaring og vinterlagring

Oppbevar maskinen i et tørt, lukket rom med lite støv. Sørg for å oppbevare maskinen utilgjengelig for barn. Sørg for å få utbedret eventuelle feil før maskinen settes bort for lengre tid. Maskinen skal alltid være i driftssikker stand. Tøm drivstofftanken og forgasseren (f.eks. ved å kjøre den tom) ved lengre driftsopphold. Husk i tillegg følgende hvis maskinen skal settes bort i lengre tid (vinterlagring): ● Rengjør alle delene grundig. ● Smør alle bevegelige deler godt inn med olje eller fett. ● Skru ut tennpluggen (se bruksanvisningen for forbrenningsmotorens), og fyll ca. 3 cm³ motorolje gjennom tennpluggåpningen i forbrenningsmotoren. Drei forbrenningsmotoren noen ganger uten tennplugg (dra i startsnoren). ● Skru inn igjen tennpluggen (se bruksanvisningen for forbrenningsmotoren). ● Skift olje (se bruksanvisningen for forbrenningsmotoren). ● Dekk til forbrenningsmotoren, og oppbevar maskinen i normalstilling. MB 545 VE: ● Ta ut batteriet, og oppbevar det atskilt fra maskinen og utilgjengelig for barn og uvedkommende i et tørt, støv- og frostfritt rom. ● Lad batteriet helt opp før sesongstart. (Ö 9.6)

Brannfare! På grunn av brannfaren er det viktig at du holder tennpluggstøpslet unna hullet for tennpluggen.

Fare for personskade! Les grundig gjennom kapitlet "For din sikkerhet" før du transporterer maskinen. (Ö 5.) Bruk alltid egnet verneutstyr (vernesko, solide hansker) under transporten. Trekk ut tennpluggstøpselet før du løfter eller transporterer maskinen. Av sikkerhetsmessige grunner anbefaler VIKING at maskinen løftes/bæres av to personer. Ta hensyn til vekten som er angitt i kapitlet "Tekniske data" når du skal løfte maskinen. 330478 111 9930 A - NO

Gressavklippet skal ikke kastes sammen med husholdningsavfall. Det skal komposteres. Emballasjen, maskinen og tilbehøret er produsert av gjenvinnbare materialer og må kasseres i samsvar med dette. Atskilt, miljøvennlig kassering av materialrester bidrar til økt gjenbruk av verdistoffer. Maskinen bør derfor leveres til gjenvinning etter at maskinens normale levetid er nådd. Når maskinen skal kasseres, finner du informasjonen om dette i kapitlet "Kassering". (Ö 5.10) Kontakt nærmeste resirkuleringsstasjon eller forhandleren for informasjon om hvordan avfallsproduktene skal håndteres. Avfallsprodukter som f.eks. batterier, skal alltid kasseres forskriftsmessig. Følg lokale forskrifter. Batteriet må ikke kastes sammen med husholdningsavfall. Lever det til forhandleren eller til et innsamlingssted for spesialavfall. ● Ta ut batteriet (Ö 9.6), og kasser batteriet og gressklipperen separat. Viktige henvisninger vedrørende vedlikehold for produktgruppen Bensindreven gressklipper VIKING frasier seg ethvert ansvar for materielle skader og personskader som skyldes at bruksanvisningen ikke er fulgt (spesielt med hensyn til sikkerhet, betjening og vedlikehold) eller at det er brukt ikke-godkjente påbyggings- eller reservedeler. Følg disse henvisningene for å unngå skader eller unormal slitasje på VIKING maskinen:

Enkelte av komponentene på VIKING maskinen utsettes for normal slitasje også når maskinen brukes i henhold til bestemmelsene. Disse komponentene må skiftes ut i tide, avhengig av hvordan og hvor mye maskinen brukes. Det innbefatter blant annet: – Klippekniv eller multikniv –Oppsamler – Kilerem (MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR, MB 545 VS) – Skrapelister – Bremsebånd (MB 545 VS) – Batteri (MB 545 VE) – Drivkjede (MB 545 VR)

2. Følg informasjonen i denne

bruksanvisningen. Bruk, vedlikehold og lagring av VIKING maskinen må skje i henhold til informasjonen i denne bruksanvisningen. Brukeren selv er ansvarlig for alle skader som oppstår fordi sikkerhets-, bruks- og vedlikeholdsforskriftene ikke er fulgt. Dette gjelder spesielt for: – Endringer på produktet som ikke er godkjent av VIKING. – Bruk av drivstoff som VIKING ikke har godkjent (smøremidler, bensin og motorolje, se informasjon fra produsenten av forbrenningsmotoren). – Bruk av verktøy eller tilbehør som ikke er tillatt eller egnet for maskinen, eller som har dårlig kvalitet. – Ikke forskriftsmessig bruk av produktet. – Bruk ved sportsarrangementer eller andre konkurranser. – Skader som følge av at produktet er brukt med defekte komponenter.

3. Vedlikeholdsarbeider

Alle arbeider som er nevnt under "Vedlikehold", må utføres regelmessig. Hvis brukeren ikke kan utføre disse vedlikeholdsarbeidene selv, skal han eller hun ta kontakt med en forhandler. VIKING anbefaler at alt vedlikeholdsarbeid og alle reparasjoner bare utføres hos VIKING forhandlere. VIKING forhandlerne får jevnlig tilbud om opplæring, og de får regelmessig tilsendt teknisk informasjon. Hvis disse arbeidene forsømmes, kan det oppstå skader som brukeren er ansvarlig for. Slike skader er blant annet: – Korrosjonsskader og andre skader som oppstår som følge av uegnet lagringssted. – Skader på maskinen grunnet bruk av reservedeler med dårlig kvalitet. – Skader som skyldes at vedlikehold ikke er utført i rett tid eller utilstrekkelig vedlikehold, hhv. skader som skyldes vedlikeholds- eller reparasjonsarbeider som ikke er utført hos forhandlere.

VIKING GmbH Hans Peter Stihl-Straße 5 A 6336 Langkampfen / Kufstein bekrefter at maskinen Håndstyrt gressklipper med forbrenningsmotor (MB) innfrir følgende EU-direktiver: 97/68/EC, 2000/14/EC, 2014/30/EU, 2006/42/EC, 2006/66/EC (MB 545.1 VE) Maskinen er utviklet og produsert i overensstemmelse med følgende standarder: EN ISO 5395-1, EN ISO 5395-2, EN 60335-1 Metode som er benyttet for å bedømme overensstemmelsen: Vedlegg VIII (2000/14/EC) Navn og adresse til medvirkende oppnevnt instans: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Utforming og oppbevaring av teknisk dokumentasjon: Sven Zimmermann VIKING GmbH Produksjonsåret og serienummeret er oppgitt på maskinens fabrikasjonsplate. Langkampfen, 2016-01-02 (ÅÅÅÅ-MM-DD) VIKING GmbH Avdelingsleder Konstruksjon

18. Vanlige reservedeler

Festeelementene til kniven (f.eks. knivskruen) må skiftes ut ved utskifting og montering av kniven. Reservedeler føres av VIKING forhandlere.

2 dB(A) Hånd-arm-vibrasjoner Angitt vibrasjonskarakteristikk iht. EN 12096: Målt verdi a

2dB(A) Hånd-arm-vibrasjoner Angitt vibrasjonskarakteristikk iht. EN 12096: Målt verdi a

2 dB(A) Hånd-arm-vibrasjoner Angitt vibrasjonskarakteristikk iht. EN 12096: Målt verdi a

2 dB(A) Hånd-arm-vibrasjoner Angitt vibrasjonskarakteristikk iht. EN 12096: Målt verdi a

2dB(A) Hånd-arm-vibrasjoner Angitt vibrasjonskarakteristikk iht. EN 12096: Målt verdi a

2dB(A) Hånd-arm-vibrasjoner Angitt vibrasjonskarakteristikk iht. EN 12096: Målt verdi a

2 dB(A) Hånd-arm-vibrasjoner Angitt vibrasjonskarakteristikk iht. EN 12096: Målt verdi a

Transport av litium-ion-batterier: MB 545.1 VE: De anvendte litium-ion- batteriene er i tråd med forutsetningene som er nevnt i UN-håndboken ST/SG/AC.10/11/rev. 5 del III, underkapittel 38.3. Ingen spesielle vilkår gjelder ved frakt av disse batteriene med veitransport til maskinens brukssted. Følg gjeldende nasjonale forskrifter ved fly- eller båttransport. Se www.viking-garden.com/safety-data- sheets for mer transportinformasjon. Feil/problem: Forbrenningsmotoren starter ikke Mulig årsak: – Motorstoppbøylen er ikke aktivert. – MB 545 VS: Gassreguleringshendelen står i STOP-posisjon. – MB 545 VE: Batteri utladet eller defekt – Drivstofftanken er tom; drivstoffrøret er tilstoppet. – Dårlig, forurenset eller gammelt drivstoff i tanken. – Luftfilteret er skittent. – Tennpluggstøpselet er koblet fra tennpluggen; pluggledningen er dårlig festet på kontakten. – Tennpluggen er tilsotet eller skadet; feil elektrodeavstand. – Gressklipperhuset er blokkert. – MB 545 VS: Vaieren for gassinnstillingen har løsnet eller er defekt (f.eks. bøyd) Tiltak: – Trykk motorstoppbøylen mot styret, og hold den der. (Ö 13.2) – MB 545 VS: Sett hendelen for gassregulering i MAX-posisjon. (Ö 13.4) – MB 545 VE: Lad opp batteriet eller skift det ut. (Ö 9.6) – Fyll på drivstoff / rengjør drivstoffrøret. # – Bruk alltid blyfri bensin av god kvalitet; rengjør forgasseren. # – Rengjør luftfilteret. # – Koble til tennpluggstøpselet; kontroller forbindelsen mellom pluggledningen og støpselet. # – Rengjør eller skift ut tennpluggen; juster elektrodeavstanden. # – Rengjør gressklipperhuset – trekk først ut tennpluggstøpselet, og på MB 545 VE skal også batteriet tas ut. (Ö 14.2) – MB 545 VS: Fest eller skift ut vaieren for gassregulering. # Feil/problem: Vanskelig å starte, eller effekten til forbrenningsmotoren avtar. Mulig årsak: – Gressklipperhuset er blokkert. – Klipping med for lavt klippetrinn eller med for stor skyvehastighet i forhold til klippehøyde. – Vann i drivstofftanken og forgasseren; forgasseren er tilstoppet. – Drivstofftanken er skitten. – Luftfilteret er skittent. – Tennpluggen er rustet. Tiltak: – Rengjør gressklipperhuset – trekk først ut tennpluggstøpselet, og på MB 545 VE skal også batteriet tas ut. (Ö 14.2) – Still inn høyere klippetrinn eller reduser skyvehastigheten. (Ö 9.5) – Tøm drivstofftanken og rengjør drivstoffrøret og forgasseren. # – Rengjør drivstofftanken. # – Rengjør luftfilteret. # – Rengjør tennpluggen. # Feil/problem: Utkastkanalen er tilstoppet Mulig årsak: – Klippekniven er slitt. – Klipping av for høyt eller for fuktig gress. – MB 545 VS: Turtallet til forbrenningsmotoren er for lavt. Tiltak: – Skift ut klippekniven. (Ö 14.4) – Tilpass klippehøyden og -hastigheten etter klippeforholdene. (Ö 12.), (Ö 9.5) – MB 545 VS: Sett hendelen for gassregulering i MAX- posisjon. (Ö 13.4) Feil/problem: Ujevn klipping, gressplenen blir gul Mulig årsak: – Kniven er sløv eller slitt. – Klippehastigheten fremover er for stor i forhold til klippehøyden. – MB 545 VS: Turtallet til forbrenningsmotoren er for lavt. Tiltak: – Slip eller skift ut kniven (Ö 14.4), (Ö 14.5), #

Gi denne bruksanvisningen til VIKING fagforhandleren når du får utført vedlikeholdsarbeider. Forhandleren bekrefter det utførte arbeidet ved å fylle ut de angitte feltene.

Service utført den Dato for neste service 340478 111 9930 A - NO
