Märke	Juno
Modell	JDF606E6
Produkttyp	Köksfläkt
Installation	Sugversion (utomhusventilation) eller filtreringsversion (inomhusåtercirkulation)
Strömförsörjning	220-240 V ~ 50 Hz
Antal sughastigheter	4 (hastigheter 1, 2, 3 och intensiv)
Styrning	Elektronisk med LED-display
Timer	Ja, inställbar avstängningsfördröjning beroende på hastighet (20 min för hastighet 1, 15 min för hastighet 2, 10 min för hastighet 3, 5 min för intensiv)
Belysning	LED, livslängd upp till 10 gånger längre än traditionella glödlampor, 90% energibesparing
Fettfilter	Kan diskas i diskmaskin eller för hand med milt rengöringsmedel, rengörs en gång i månaden
Aktivt kolfilter	Kan inte tvättas, ska bytas ut senast var 4:e månad (endast i filtreringsversion)
Minsta säkerhetsavstånd (elspis)	43 cm
Minsta säkerhetsavstånd (gasspis eller kombinerad spis)	65 cm
Användning	Endast för hushållsbruk
Återvinning	Förpackningar och uttjänt apparat ska återvinnas enligt lokala bestämmelser
Byte av LED-lampor	Kontakta auktoriserad service för reservdelar

Vanliga frågor - JDF606E6 JUNO

Hur rengör man fettfiltret?

Fettfiltret ska rengöras en gång i månaden. Du kan tvätta det för hand med milt rengöringsmedel eller i diskmaskin på låg temperatur och snabbt program. Diskning i diskmaskin kan orsaka missfärgning, men det påverkar inte prestandan.

När ska det aktiva kolfiltret bytas?

Det aktiva kolfiltret kan inte tvättas och måste bytas efter högst fyra månaders användning, särskilt om fläkten används ofta. Mättnaden beror också på hur regelbundet fettfiltret rengörs.

Hur aktiverar jag indikatorn för mättat kolfilter?

Indikatorn är normalt avaktiverad. För att aktivera, stäng av fläkten, håll sedan samtidigt ned knapparna 3 och 4 tills LED L1 och L2 blinkar kort. För att avaktivera, upprepa proceduren, då blinkar endast LED L1.

Vad är minimiavståndet mellan fläkten och spisen?

Minsta avståndet mellan fläkten och hällen är 43 cm för elspis och 65 cm för gas- eller kombinerad spis. Följ spistillverkarens anvisningar om de anger ett större avstånd.

Hur använder jag timerfunktionen?

Välj en sughastighet, tryck sedan på timerknappen (knapp 2). LED-lampan för hastigheten blinkar för att indikera att timern är aktiv. Avstängningsfördröjningen är 20 min för hastighet 1, 15 min för hastighet 2, 10 min för hastighet 3 och 5 min för intensiv hastighet.

Vad betyder blinkningarna från LED L3 och L4?

Om LED L3 och L4 blinkar växelvis indikerar det att fettfiltret är mättat. Om de blinkar samtidigt indikerar det att det aktiva kolfiltret är mättat (om aktiverat). Utför nödvändigt underhåll och återställ sedan genom att trycka på knapp 2 tills LED-lamporna släcks.

Kan jag använda fläkten utan filter?

Nej, fläkten måste alltid användas med filtren på plats. Användning utan filter innebär brandrisk och kan skada motorn. Följ anvisningarna för regelbunden rengöring och byte.

Hur byter jag LED-belysningen?

Byte av LED-lampor måste utföras av en auktoriserad tekniker. Kontakta kundtjänst för att få reservdelar och låta utföra ingreppet på ett säkert sätt.

Kan fläkten användas i återcirkulationsläge?

Ja, fläkten kan fungera i filtreringsversion (inomhusåtercirkulation). I så fall måste du installera ett aktivt kolfilter och aktivera motsvarande mättnadsindikator. Luften filtreras och återförs sedan till rummet.

Vad gör jag om fläkten inte fungerar?

Kontrollera först att fläkten är korrekt ansluten och att strömförsörjningen är aktiv. Om problemet kvarstår, se bruksanvisningen för felkoder. Vid funktionsfel, kontakta en kvalificerad fackman eller Junos kundtjänst.

BRUKSANVISNING JDF606E6 JUNO

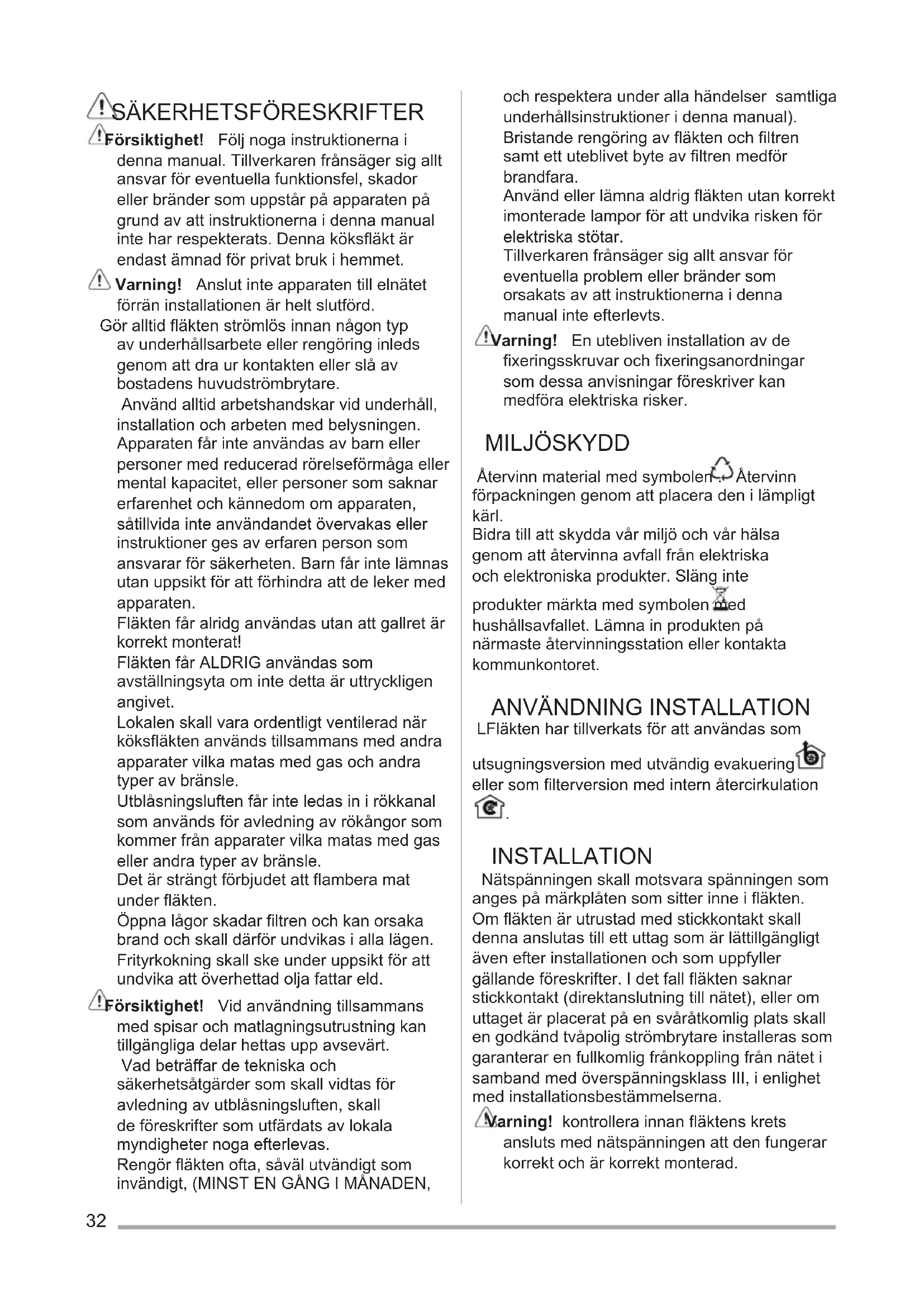

!Försiktighet! Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Denna köksfläkt är endast ämnad för privat bruk i hemmet.

⚠ Varning! Anslut inte apparaten till elnätet förrän installationen är helt slutförd.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid arbetshandskar vid underhåll, installation och arbeten med belysningen. Apparaten får inte användas av barn eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

Fläkten får alridg användas utan att gallret är korrekt monterat!

Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka matas med gas och andra typer av bränsle.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen. Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

!Försiktighet! Vid användning tillsammans med spisar och matlagningsutrustning kan tillgängliga delar hettas upp avsevärt.

Vad beträffar de tekniska och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN,

och respektera under alla händelser samtliga underhållsinstruktioner i denna manual). Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medför brandfara.

Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.

Tillverkaren frånsäger sig allt ansvar för eventuella problem eller bränder som orsakats av att instruktionerna i denna manual inte efterlevts.

⚠ Varning! En utebliven installation av de fixeringsskruvar och fixeringsanordningar som dessa anvisningar föreskriver kan medföra elektriska risker.

MILJÖSKYDD

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl.

Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte

produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

ANVÄNDNING INSTALLATION

LFläkten har tillverkats för att användas som

utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation

INSTALLATION

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

Warning! kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 43cm om det är frågan om en elektrisk spis och 65cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avständ skall detta respekteras.

UNDERHÅLL

Varning! Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att slå ifrån bostadens huvudströmbrytare.

Fläkten skall rengöras ofta, såväl invändigt som utvändigt (åtminstone med samma underhållsintervall som för fettfiltren). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

⚠ Varning! Observera att en bristande rengöring av apparaten och icke utförda filterbyten kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

Tillverkaren frånsäger sig allt ansvar för eventuella motorskador, eldsvådor beroende på ett bristande underhåll eller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

Fettfilter - Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

Aktivt kolfilter som INTE kan rengöras

Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad.

Filtret kan INTE rengöras eller återanvändas.

.1 .2 .3 .4 .5 Clack! Ok!

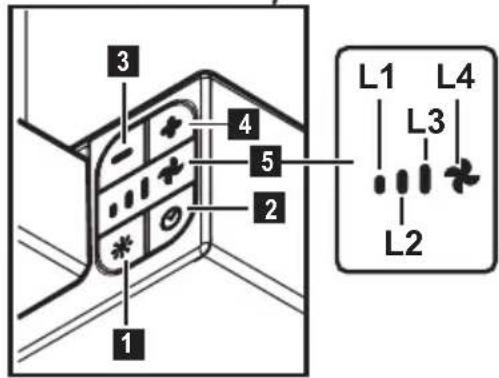

KOMMANDON

Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning.

Använd en högre hastighet om matoset är mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minuter innan matlagningen inleds och låta den fungera i cirka 15 minuter efter avslutad matlagning.

OFF!

ON!

1 2 3 4 5 L1 L4 L3 L2

1 ON/OFF-tangent belysning
2 ON/OFF-tangent Timer: denna senarelägger avstängningen av den valda hastigheten (effekten):

Utsugningshastighet (effekt) 1: 20 minuter Utsugningshastighet (effekt) 2: 15 minuter Utsugningshastighet (effekt) 3: 10 minuter Intensiv utsugningshastighet (effekt): 5 minuter

3 OFF-tangent / sänker utsugningshastigheten (effekten)

4 ON-tangent/ höjer utsugningshastigheten (effekten)
5 Display, visualiserar:

a. Utsugningshastighet (effekt): lysdioderna L1 – L2 – L3 - L4 (blinkande) tänds beroende på den valda utsugningshastigheten (effekten).

OBS: lysdioden L4 - den intensiva utsugningshastigheten (effekten) fungerar under 5 minuter varefter fläkten ställer om till mellanhastigheten.

b. Timer: lysdioden för den valda hastigheten blinkar vilket indikerar att Timern är aktiverad.
c. Fettfiltrets mättnad: lysdioderna L3 och L4 blinkar växelvis med tät frekvens.
d. Det aktiva kolfiltrets mättnad : lysdioderna L3 och L4 blinkar samtidigt med tät frekvens.

Återställning av signalen för filtrens mättnad: utför underhållet av filtren och tryck därefter ner tangenten 2 tills lysdioderna slocknar.

OBS: Signalen för det aktiva konflikters mättnad är vanligtvis avaktiverad och skall aktiveras endast i det fall fläkten används som filterversion (med installerat kolfilter).

Gör i detta syfte på följande sätt:

• stäng av fläkten
• håll tangenterna 3 och 4 nedtryckta samtidigt tills lysdioderna L1 och L2 blinkar under en kort tid.

För att avaktivera signalen upprepas förfarandet, endast lysdioden L1 blinkar under en kort tid.

BELYSNING

Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upptill 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%.

Varning! Rikta inte blicken direkt mot lysdiodernas ljus.

Kontakta den auktoriserade reservdelsåterförsälj aren vid byte av lampor.
