BRUKSANVISNING S 3348 IN QLIMA

det som fremgår av denne bruksanvisningen.

Poziom hałasu - jednostka wewnętrzna (low) **** dB 31 31 25 25 28 28 38 Klasa bezpieczeństwa jednostka wew. IP IP20 IP20 IP20 IP20 IP20 IP20 IPX0 Klasa bezpieczeństwa jednostka zewn. IP IP24 IP24 IP24 IP24 IP24 IP24 IP24 Klasa bezpiecznika T3.15A / 250V T3.15A / 250V T3.15A / 250V T3.15A / 250V T3.15A / 250V T3.15A / 250V T3.15A / 250VBäste kund, Grattis till ditt köp av din Qlima luftkonditioneringsapparat. Du har köpt en högkvalitativ produkt som du med rätt användning kommer att kunna glädjas åt i många år. Läs först igenom denna bruksanvisning för att säkerställa maximal livstid för din luftkonditioneringsapparat. Å tillverkarens vägnar tillhandahåller vi 24 månaders garanti på alla defekter på material och utförande och 48 månaders garanti på kompressor. Lycka till med din luftkonditioneringsapparat! Med vänlig hälsning, PVG Holding b.v. Kundtjänstavdelningen

I bruksanvisningen hittar du många nyttiga tips om hur du använder och sköter din luftkonditioneringsapparat på rätt sätt. Du hittar många svar på vanliga pro- blem i kapitlet Tip om felsökning. Om du först läser igenom kapitel J “Tips om felsökning”, behöver du kanske inte ringa efter service.A SÄKERHETSANVISNINGAR Installera endast enheten om den uppfyller kraven i lokala/ nationella lagar, förordningar och standarder. Den här produk- ten är avsedd att användas som luftkonditionering i bostäder och är endast avsedd för användning på torra platser, under normala hushållsförhållanden, inomhus i vardagsrum, kök och garage. Kontrollera elnätets spänning och frekvens. Enheten lämpar sig enbart för jordade uttag, anslutningsspänning 220-240 V~/ 50 Hz. Modellerna S 3348 - SC 3348 - S3364 måste anslutas direkt till strömkällan med den medföljande ström- kabeln. VIKTIGT

• Enheten MÅSTE alltid ha en jordad anslutning. Om strömkällan inte är jordad får du inte ansluta enheten. Kontakten måste alltid vara lättåtkomlig när enheten är ansluten. Läs noga igenom denna bruksanvisning och följ instruktionerna.

• Klimatanläggningen innehåller köldmedia och kan bli klassad som tryck/kyl utrustning. Kontakta därför alltid en auktoriserad kylmontör för service, installation och underhåll av klimatanläggningen. Klimatanläggningen ska inspekteras och kontrolleras årligen av auktoriserad kylmontör. Garantin är ogiltig vid skador orsakade av försummelse eller aktiviteter som skiljer sig från de som omnämns i den här instruktionsboken. Innan du ansluter enheten ska du kontrollera följande:

• Spänningsförsörjningen måste matcha elnätsspänningen som anges på märkplåten.

• Uttaget och strömkällan måste lämpa sig för den ström som anges på märkplåten.

• Kontakten på enhetens sladd måste passa i vägguttaget.

• Enheten måste placeras på en plan och stabil yta. Strömkällan till enheten måste kontrolleras av en kvalifice- rad professionell person om du har några tvivel angående kompatibiliteten.

• Den här enheten tillverkas enligt CE-säkerhetsstandarder. Trots detta bör du ändå vara försiktig, precis som med alla elektriska enheter.

• Täck aldrig luftintaget och luftutsläppet.

• Låt aldrig enheten komma i kontakt med kemikalier.

• Spreja aldrig enheten med vatten och sänk aldrig ned den i vatten. Stäng av enheten och koppla bort strömmen ifall vatten tränger in i inomhusenheten.

• För inte in händer, fingrar eller några föremål i enhetens öppningar.

• Använd aldrig förlängningssladd för att ansluta enheten till strömkällan. Om det inte finns något lämpligt, jordat vägguttag i närheten kan du få ett installerat av en kvali- ficerad elektriker.

• Reparationer bör endast utföras av kvalificerade servi- cetekniker eller din leverantör. Följ instruktionerna för användning och underhåll i den här enhetens användar- handbok.

• Dra alltid ut kontakten ur vägguttaget när enheten inte används.

• Starta/stoppa inte luftkonditioneringsapparaten genom att sätta i/dra ut strömkontakten. Använd endast de spe- cifika knapparna på luftkonditioneringsapparaten eller fjärrkontrollen.

• Täck inte över luftkonditioneringsapparaten när den är i drift. Bryt strömmen innan du öppnar enheten.

• Dra alltid ur kontakten ur eluttaget eller koppla bort strömförsörjningen medan luftkonditioneringen ska ren- göras eller är på service.

• Placera inga gasbrännare, kaminer och/eller spisar i luft- flödet.• Använd inte knapparna och vidrör inte luftkonditione- ringsapparaten med våta händer.

• Tänk på att utomhusenheten avger ljud när den används. Detta kan strida mot lokala bestämmelser. Det är använda- rens ansvar att kontrollera och säkerställa att utrustningen efterlever alla lokala bestämmelser.

• Denna apparat är inte avsedd för användning av perso- ner (inklusive barn) med minskade fysiska, sensoriska eller mentala möjligheter, eller som saknar erfarenhet och kun- skap, såvida de inte fått vägledning eller instruktioner vad gäller användning av apparaten av en person som ansva- rar för deras säkerhet.

• Barn bör övervakas för att garantera att de inte leker med apparaten.

• Det är tillrådligt att undvika det direkta luftflödet.

• Drick aldrig kondensvatten från luftkonditioneringen.

• Gör inga ingrepp eller modifieringar i enheterna.

• Om elkabeln är skadad måste den bytas ut av tillverkaren, dess kundtjänst eller personer med jämförbara kvalifika- tioner för att förhindra fara. OBSERVERA!

• Använd inte enheten om strömsladden, kontakten, höljet eller kontrollpanelen är sönder.

• Underlåtelse att följa instruktionerna kan leda till att enhetens garanti upphör att gälla.

INOMHUSENHET Inomhusenhet a Frontpanel b Luftinlopp c Luftfilter (bakom frontpanel) d Luftutlopp e Galler för horisontellt luftflöde f Jalusi för vertikalt luftflöde g Displaypanel h Signalmottagare för fjärrkontroll i Fjärrkontroll (se kapitel D för mer detaler om användning) j Manuell kontrollknapp (auto/kylning) UTOMHUSENHET Utomhusenhet k Anslutningsrör, dräneringsslang (S33xx anslutningsrör medföljer inte) l Luftinlopp (sida och bakre) m Luftutlopp

OBS! Alla bilder i denna bruksanvisning och på förpackningen är endast avsedda som illustrationer och förklaringar. De kan skilja sig något från den luftkonditioneringsapparat som du har köpt. Det är den faktiska utformningen som gäller.FUNKTIONSINDIKATORER PÅ INOMHUSENHETENS DISPLAYPANEL a b dc a AVFROSTNINGS-indikatorlampa Denna indikatorlampa tänds när luftkonditioner ingsapparaten startar den automatiska avfrostningen eller när varmluftskontrollfunktionen aktiveras i uppvärmningsläget. b TEMPERATUR-indikatorlampa Visar temperaturinställningar då luftkonditioneringsapparaten är i drift. c DRIFT-indikatorlampa Denna indikatorlampa blinkar när strömmen slagits på och lyser då enheten är i drift. d TIMER-indikatorlampa Denna indikatorlampa tänds när TIMER är inställd PÅ/AV. C DRIFTTEMPERATUR Kylning, uppvärmning och avfuktning är som mest effektivt vid följande in- och utomhustemperaturer: Temperatur Läge Kylning Uppvärmning Avfuktningsdrift Rumstemperatur 17ºC - 32ºC 0ºC - 30ºC 10ºC - 32ºC Utomhustemperatur 0ºC - 50ºC -15ºC - 30ºC 0ºC - 50ºC FÖRSIKTIGHET

• När luftkonditioneringen används vid andra temperaturer än de som anges ovan kan vissa säkerhetsfunktioner få enheten ur funktion.

• Om luftkonditioneringsapparaten används i rum där den relativa luftfuktigheten överstiger 80 %, kan det bildas kondens på luftkonditioneringsapparatens hölje. Ställ in jalusin för vertikalt luftflöde i dess maximala vinkel (vertikalt mot golvet) och ställ in fläktläget på HIGH (hög).

• För att luftkonditioneringsapparaten ska ge maimal effekt, stäng alltid dörrar och fönster under kylning eller uppvärmning.

• Rikta alltid fjärrkontrollen mot mottagaren på inomhusenheten. Se till att det inte finns några hinder mellan fjärrkontrollen och mottagaren på inomhusenheten. Annars kan mottagaren inte fånga upp signalen från fjärrkontrollen och luftkonditioneringsapparaten kan inte fungera ordentligt.

• Max. räckvidd för fjärrkontrollen är cirka 6-7 meter.

OBS! Håll fjärrkontrollen så att dess signal kan nå enhetens mottagare. När du väljer timerdrift, skickar fjärrkontrollen automatiskt en signal till inomhusenheten vid den angivna tidpunkten. Om du håller fjärrkontrollen i en position som förhindrar tillräcklig signalöverföring, kan en tidsfördröjning på upp till 15 minuter inträffa. Fjärrkontrollens funktionsknappar fig. 1

a On/Off (på/av): Tryck på denna knapp för att starta driften. Tryck en gång till på denna knapp för att stoppa driften. b Mode (läge): Varje gång du trycker på denna knapp, väljs ett läge i ordningsföljden AUTO COOL DRY HEAT FAN (auto/kylning/avfuktning/uppvärmning/fläkt) enligt följande figur:

AUTO COOL DRY HEAT FAN

c + -knapp: Tryck på knappen för att öka inomhustemperaturinställningen till max. 30ºC. d - -knapp: Tryck på knappen för att sänka inomhustemperaturinställningen till min. 17ºC. e Fan (fläkt): Med denna knapp väljer du fläkthastighet. Varje gång du trycker på knappen väljs en fläkt- hastighet i ordningsföljden AUTO, LOW, MED HIGH Auto (auto, låg, medel, hög, auto). När du väljer läget AUTO eller DRY, regleras fläkthastigheten automatiskt och du kan inte ställa in den själv. f SLEEP-knapp: Tryck på denna knapp för att försätta enheten i energisparläge. Tryck en gång till för att annullera funktionen. Denna funktion, som bara kan användas i kombination med kyla, värme eller automatiskt läge [COOL, HEAT och AUTO], säkerställer att luftkonditioneringen automatiskt ökar temperaturen med 1ºC per timme (i kylläge) eller minskar (i värmedrift ) under de första 2 timmarna. Luftkonditioneringen kommer sedan att vidhålla denna temperatur under 5 timmar (inställd tempera- tur + eller - 2 grader). Då stängs enheten av automatiskt. g Swing (sväng): Tryck på SWING-knappen för att aktivera svängfunktionen. Tryck en gång till på knap-pen för att stoppa. h Air direction (luftriktning): Tryck på denna knapp för att ändra jalusins svängningsriktning. Jalusins svängningsriktning är 6

för varje tryckning. När jalusin svänger vid en viss vinkel som skulle påverka luftkonditioneringsapparatens kylnings- eller uppvärmningseffekt, ändrar den automatiskt svängnings- riktning . Ingen symbol visas i displayområdet när du trycker på denna knapp. i Timer on (timer på): Tryck på denna knapp för att initiera funktionen för automatisk påslagning vid en viss tid. Varje tryckning ökar den automatiska timerinställningen med 30-minuters steg. När inställningstiden visar 10Hr (10 timmar), ökar varje tryckning den automatiska timerinställningen med 60-minuters steg. Du annullerar det automatiska påslagningsprogrammet genom att fortsätt att trycka på knappen tills 0.0 visas. j Timer off (timer av): Tryck på denna knapp för att initiera funktionen för automatisk avstängning vid en viss tid. Varje tryckning ökar den automatiska timerinställningen med 30-minuters steg. När inställningstiden visar 10Hr (10 timmar), ökar varje tryckning den automatiska timerinställningen med 60-minuters steg. Du annullerar det automatiska avstängningsprogrammet genom att fortsätt att trycka på knappen tills 0.0 visas. k RESET-knapp: När du trycker på den nersänkta RESET-knappen, annulleras alla befintliga inställningar och kontrollen återställs till grundinställningarna. l Frysskyddsknapp/TURBO-knapp: Tryck på denna knapp i läget KYLNING så kyler luftkonditionerings- apparaten extra kraftfullt. Tryck en gång till för att annullera TURBO-funktionen. När du trycker på den här knappen (>2 sekunder) övergår apparaten till ett antifrysläge. Apparaten åsidosätter inställnin- gen för inomhustemperatur och reglerar den till cirka 8 °C. På det sättet kan du skydda ditt hem från frysning under kalla perioder med lägsta möjliga energiförbrukning. När detta läge är valt visas “FP” på displayen på inomhusenheten. Denna knapp kan endast aktiveras i uppvärmningsläge. Avaktivera antifrysläget: Tryck på knappen igen. m LOCK-knapp: När du trycker på den nersänkta LOCK-knappen, låses alla befintliga inställningar och fjär- rkontrollen godtar inga andra åtgärder än låsfunktionen. Tryck en gång till för att annullera låsläget. n LED DISPLAY-knapp: Genom att trycka på denna knapp kan du stänga av displayens bakgrundsbelysning med fjärrkontrollen. Belysningen växlar automatiskt igen om inga knappar trycks ned de närmaste 3 sekunderna (gäller inte enheter som inte är utrustade med denna funktion).. o Minnesknapp: Används för att återställa tillverkarens standardinställning eller för att hämta en inställ- ning som är lagrad i minnet. - när fjärrkontrollen ännu inte är programmerad av användaren, är tillverkarens standardminnesinställ- ning läget “auto” vid 24°C med “automatisk” fläkthastighet. När du trycker på minnesknappen ändrar enheten inställning till läget “auto” vid 24°C med “automatisk” fläkthastighet. - när du har ändrat inställningen efter eget önskemål (t.ex. uppvärmning, långsam fläkthastighet och 25°C) kan du lagra din användarinställning i fjärrkontrollens minne genom att trycka på och hålla in minnesknappen i minst 2 sekunder. - när inomhusenheten befinner sig i vilket läge som helst och du trycker på minnesknappen i mindre än 2 sekunder, får inomhusenheten till den inställning som är programmerad i fjärrkontrollens minne.

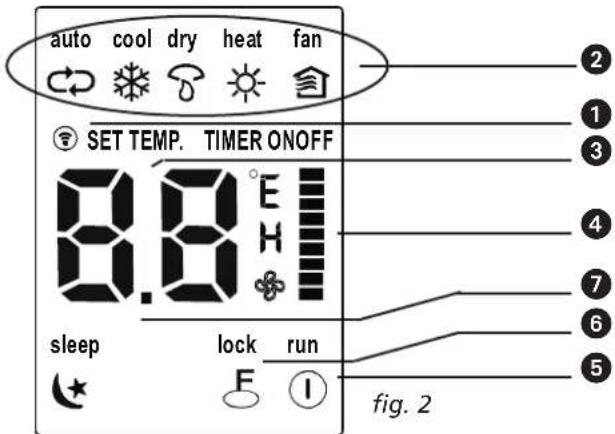

Indikatorernas namn och funktioner på fjärrkontrollen fig. 2

Displaypanel a ÖVERFÖRINGS-indikator: Denna indikator tänds när fjärrkontrollen överför signaler till inomhusenhe- ten. b DRIFT-indikator: När du trycker på lägesknappen MODE, visas aktuellt driftläge – AUTO , COOL (kil- ning), DRY (avfuktning), HEAT (uppvärmning - endast kylning för modeller utan uppvärmningsfunkti- on) , FAN (endast fläkt) . c TEMPERATUR/TIMER DISPLAY-indikator: Detta område visar den inställda temperaturen (17ºC – 30ºC). I TIMER-läget visas timerns på/av-inställning. I läget FLÄKT visas inget. Detta display-område visar inställ- ningarna för TIMER. Om endast starttid för drift är inställd visas TIMER ON. Om endast stopptid för drift är inställd visas TIMER OFF. Om båda funktioner är inställda visas TIMER ON-OFF, som indikerar att du valt att ställa in både start- och stopptid. d FLÄKTHASTIGHETS-indikator: Tryck på knappen FAN SPEED för att välja önskad fläkthastighet (Auto- Låg -Med - Hög ). Ditt val visas i LCD-fönstret, förutom vid automatisk fläkthastighet. Fläkthastigheten är inställd p å AUTO när driftsläget är antingen AUTO eller DRY (torr). e PÅ/AV-indikator: Denna symbol visas när enheten sätts på med fjärrkontrollen, och försvinner när enheten stängs av. f LÅS-indikator: LÅS-displayen visas när du trycker på LOCK-knappen. Tryck på LOCK-knappen för att rensa displayen. g Insomningsdisplay: Visas under insomningsdrift. Tryck en gång till på knappen SLEEP för att lämna läget.

OBS! Alla poster som visas i fig.2 är avsedda att tydliggöra. Men under den faktiska driften är det bara de relevanta funktionsposterna som visas på displaypanelen. Använda fjärrkontroll Sätta i/byta ut batterier Använd två alkaliska torrbatterier (AAA/LR03).Använd inte laddningsbara batterier.

1. Ta bort batteriluckan baktill på fjärrkontrollen genom att dra den i pilens riktning på luckan.

2. Sätt i de nya batterierna. Se till att polerna (+) och (-) på batterierna vänds rätt.3. Sätt tillbaka luckan genom att skjuta den tillbaka på plats.G OBS!

• När batterierna är urtagna, raderar fjärrkontrollen alla programmerade inställningar. När du har satt in nya batterier måste du programmera om fjärrkontrollen.

• När du byter batterier ska du inte använda gamla batterier eller blanda batterier av olika typer. Det kan orsaka felfunktion hos fjärrkontrollen.

• Om du inte ska använda fjärrkontrollen på flera veckor ska du ta ur batterierna. I annat fall kan läckande batterisyra skada fjärrkontrollen.

• Genomsnittlig batterilivslängd är 6 månader vid normal användning.

• Byt batterier då du inte hör någon svarssignal från inomhusenheten eller då överföringsindikatorn inte visas.

• Blanda aldrig nya och gamla batterier. Använd aldrig olika batterityper (t.ex. alkaliska och mangandioxid) samtidigt. AUTOMATISK DRIFT När luftkonditioneringsapparaten är klar för användning (kontrollera att enheten är ansluten till nätström- men och att vägguttaget fungerar), slå på strömmen. Driftindikatorlampan på displaypanelen på inomhu- senheten börjar blinka.

1. Använd knappen Mode (läge) för att välja AUTO.

2. Tryck på knappen + eller - för att ställa in önskad rumstemperatur.

3. Tryck på On/Off-knappen för att starta luftkonditioneringsapparaten. Driftan på displaypanelen på

inomhusenheten tänds. Driftläget är AUTO. FLÄKTHASTIGHETEN regleras automatiskt.

4. Tryck en gång till på On/Off för att stoppa driften.

• I AUTO-läget, fungerar luftkonditioneringen med automatiskt läge kyla, värme, ventilation enligt den uppmätta skillnaden mellan det faktiska omgivande rummet och temperaturen som är inställd med fjärrkontrollen..

• Om läget AUTO inte känns rätt för dig, kan du välja önskat läge manuellt. KYLNING, UPPVÄRMNING OCH ENDAST FLÄKT

1. Om du inte är nöjd med läget AUTO kan du manuellt förbikoppla inställningarna med hjälp av lägena

för KYLNING, AVFUKTNING, UPPVÄRMNING eller ENBART FLÄKT som du får fram genom att trycka på knappen b.

2. Tryck på knappen + eller - (c och d) för att ställa in önskad rumstemperatur.

3. Tryck på Fan-knappen e för att välja AUTO, HIGH (hög), MED (medel) eller LOW (låg) för fläktläget.

4. Tryck på On/Off-knappen a. Driftlampan tänds och luftkonditioneringsapparaten startar enligt dina

inställningar. Tryck en gång till på On/Off a för att stoppa driften.

OBS! Läget FAN ONLY (enbart fläkt) kan inte användas för att reglera temperaturen. I detta läge är endast steg 1, 3 och 4 tillämpliga. AVFUKTNING

1. Tryck på Mode -knappen b för att välja DRY (avfuktning).

2. Tryck på knappen + eller - (c och d) för att ställa in önskad temperatur.

3. Tryck på On/Off-knappen a. Driftlampan tänds och luftkonditioneringsapparaten startar i avfukt-

ningsläget. Tryck en gång till på On/Off a för att stoppa driften.

OBS! På grund av skillnaden mellan enhetens inställda temperatur och den faktiska inomhustem- peraturen, kommer luftkonditioneringsapparaten i avfuktningsläge att automatiskt köra många gånger utan att köra lägena för kylning eller enbart fläkt. TIMERDRIFT Tryck på knappen Timer on/off (i and j) för att ställa in påslagnings- och avstängningstid för enheten. Den effektiva drifttiden som fjärrkontrollen ställer in för timerfunktionen är begränsad till en period mellan 0,5 och högst 24 timmar.

1. Ställa in START-tid.

1.1 Tryck på knappen Timer on i. Fjärrkontrollen visar ON TIMER, den senaste inställda starttiden och

signalen “h” visas på timerdisplayområdet. Nu kan du på nytt ställa in den tid då driften ska STARTA.

1.2 Tryck en gång till på knappen Timer on i för att ställa in önskad starttid för enheten.

1.3 När du har ställt in Timer on, är det en halv sekunds fördröjning innan fjärrkontrollen överför signalen

till luftkonditioneringsapparaten. 2.2. Ställa in STOPP-tid.

2.1 Tryck på knappen Timer off j. Fjärrkontrollen visar OFF TIMER och den senaste inställda stopptiden i

timmar visas på timerdisplayområdet. Nu kan du på nytt ställa in den tid då driften ska STOPPA.

2.2 Tryck en gång till på knappen Timer off j för att ställa in den tid då du vill stoppa driften.

2.3 När du har ställt in Timer off, är det en halv sekunds fördröjning innan fjärrkontrollen överför signalen

till luftkonditioneringsapparaten. Exempel på timerinställning För att starta luftkonditioneringsapparaten om 6 timmar:

1. Tryck på knappen TIMER ON. Den senast inställda starttiden och signalen “h” visas

2. Tryck på knappen TIMER ON för att visa “6:0h”.

3. Vänta i en sekund tills den digitala displayen visar temperaturen igen. Indikatorn

StartOff TIMERON “TIMER ON” visas fortfarande och denna funktion är aktiverad. Kombinerad timer (samtidig inställning av både TIMER ON (på) och OFF (av).

TIMER OFF --> TIMER ON

(På --> Stopp --> Starta drift) Denna funktion är praktisk när du vill att luftkonditioneringsapparaten ska stoppa när du gått och lagt dig, och starta igen när du vaknar på morgonen eller när du

10 h TIME RONOFF kommer hem från jobbet.Exempel: För att stoppa luftkonditioneringsapparaten 2 timmar efter inställning, och starta den igen 10 timmar efter inställning:

1. Tryck på knappen TIMER OFF.

2. Tryck en gång till på knappen TIMER OFF för att visa 2.0h på TIMER OFF-displayen.

3. Tryck på knappen TIMER ON.

4. Tryck en gång till på knappen TIMER ON för att visa 10h på TIMER ON-displayen.

5. Vänta i en sekund tills den digitala displayen visar temperaturen igen. Indikatorn “TIMER ON/OFF” visas

fortfarande och denna funktion är aktiverad.

• Om samma tid ställts in både för START och STOPP, ökar stopptiden automatiskt med en halvtimme (den inställda tiden understiger 10 timmar) eller en timme (den inställda tiden överstiger 10 timmar).

• Du ändrar timers påslagnings/avstängningstid genom att trycka på motsvarande TIMER-knapp och återställa tiden.

• Inställningstiden är relativ tid. Med det menas att den inställda tiden baseras på den aktuella tiden. VARNING

• Utsätt inte fjärrkontrollen för någon form av vätska.

• Skydda fjärrkontrollen mot höga temperaturer och utsätt den inte för strålning.

• Utsätt inte inomhusenhetens mottagare för direkt solljus, det kan leda till felfunktion hos luftkonditioneringsapparaten.

För att erhålla optimal prestanda måste du tänka på följande:

• Justera luftflödesriktningen rätt så att den inte är direkt riktad mot personer.

• Justera temperaturen till den skönaste nivån. Ställ inte enheten på överdrivna temperaturnivåer.

• Stäng dörrar och fönster, annars kan den önskade effekten försämras.

• Placera inga föremål nära luftinlopp eller -utlopp, eftersom det kan försämra luftkonditioneringsap- paratens effektivitet och leda till att den stoppar. Se till att det inte finns några hinder som blockerar luftflödet. Luftflödet måste obehindrat kunna nå ut i hela rummet. Dessutom måste luftflödet obehin- drat kunna nå luftkonditioneringsapparaten.

• Rengör luftfiltret regelbundet, annars kan kylnings-eller uppvärmningskapaciteten försämras. Du bör rengöra filtren varannan vecka.

• Använd inte enheten med den horisontella jalusin i stängt läge.

• Det utgående luftflödets riktning från luftkonditioneringen kan ställas in genom att justera de horisontella och vertikala luftventilerna.

• Ställ in riktningen på fenorna så att luften inte blåser direkt på personen.

• Se till så att det utgående luftflödet kan når hela utrymmet för att undvika temperaturskillnader i rummet

• De vertikala fenorna kan justeras med fjärrkontrollen.

• De horisontella bladen måste ställas in för hand. Inställning av vertikal riktning av luftflödet (upp - ner) Utför den här funktionen när luftkonditioneringen är i drift. Använd fjärrkontrollen för att ställa in de vertikala luftventilerna. Tryck på “AIR DIRECTION” (8) på fjärrkontrollen. Bladet kommer att justeras varje gång du tryc- ker på knappen 6. För att automatiskt svänga luftflödesriktningen (upp - ner) Utför denna funktion medan luftkonditioneringsapparaten är i drift.

• Tryck på knappen SWING g på fjärrkontrollen.

• Du avbryter funktionen genom att trycka en gång till på knappen SWING g. Tryck på knappen AIR DIRECTION h för att låsa jalusin i önskad position. För att ställa in den horisontella luftflödesriktningen (vänster - höger) Flytta spakarna på de horisontella lamellerna med handen åt vänster eller höger för att ställa in önskat luftflöde FÖRSIKTIGHET! Var försiktig så att du inte vidrör fläkten bakom de vertikala jalusierna! VARNING

• Knapparna “AIR DIRECTION” h och “SWING” g fungerar inte när luftkonditioneringen är avstängd (även om “TIMER ON” är inställt).

• Lämna aldrig luftkonditioneringen under lång tid i kyl- eller torkläge med luftflödet nedåt. Att göra detta kan orsaka kondens på dess vertikala luftventil så att vatten kan börja läcka.

• Flytta inte den vertikala luftventilen med handen. Använd alltid “AIR DIRECTION”-knappen eller knapp h “SWING”-knappen g. Om du manuellt flyttar denna kan den sluta fungera. Om den vertikala luftventilen inte fungerar korrekt, slå av luftkonditioneringen och slå på den igen.

• Om luftkonditioneringen ska återtas i bruk efter att ha varit avställd ska den vertikala luftventilen helst inte röras i ca 10 sekunder.

• Använd inte enheten med den horisontella luftventilen i stängt läge. SpakG SÅ HÄR FUNGERAR LUFTKONDITIONERINGSAPPARATEN AUTOMATISK DRIFT

• När du ställer in luftkonditioneringsapparaten i läget AUTO (knapp 2 på fjär- rkontrollen), väljer den automatiskt KYLNING, UPPVÄRMNING eller ENDAST FLÄKT beroende på vilken temperatur du har valt och rumstemperaturen.

• Luftkonditioneringsapparaten reglerar automatiskt rumstemperaturen runt din inställda temperaturpunkt.

• Om läget AUTO inte passar dig, kan du välja önskad drift manuellt.

INSOMNINGS/EKONOMISK DRIFT

• Denna funktion, som bara kan användas i kombination med kyla, värme eller automatiskt läge [COOL, HEAT och AUTO], säkerställer att luftkonditio- neringen automatiskt ökar temperaturen med 1ºC per timme (i kylläge) eller minskar (i värmedrift ) under de första 2 timmarna. Luftkonditioneringen kommer sedan att vidhålla denna temperatur under 5 timmar (inställd tem- peratur + eller - 2 grader). Då stängs enheten av automatiskt. AVFUKTNING

• Avfuktningsläget väljerl automatiskt avfuktningsdrift baserad på skillnaden mellan den inställda temperaturen och den faktiska rumstemperaturen.

• Temperaturen regleras samtidigt som avfuktning sker genom upprepad påslagning/avstängning av kylning eller endast fläkt. Fläkthastigheten reg- leras automatiskt.

• I normalt kylningsläge avfuyktar luftkonditioneringsapparaten även luften.

OBS! När luftkonditioneringsapparaten avfuktar är det sannolikt att rumstemperaturen sjunker. Därför är det normalt att ett hygrostat uppmäter en högre relativ luftfuktighet. Den absoluta luftfuktigheten i rummet sänks emellertid, beroende på mängden fukt som produceras i rummet (matlagning, personer osv.).

Tryck på Sleep-knappenTryck på Sleep-knappenKYLNINGUPPVÄRMNINGAVFUKTNINGInställd tempe-ratur1 timme 1 timme1 timme 1 timmeInställd tempe-raturInställd temperatur Tid Rums- tempe-raturKylning Endast fläkt Kylning Endast fläkt Kylning=

VARNING Du måste stoppa luftkonditioneringsapparaten och koppla bort strömkällan före rengöring. För S 3348 - SC 3348 - S 3364: avbryt strömmen till luftkonditioneringen. Rengöra inomhusenhet och fjärrkontroll

• Använd en torr trasa för att torka av inomhusenhet och fjärrkontroll.

• Om inomhusenheten är mycket smutsig kan du använda en trasa som fuktats lätt med kallt vatten.

• Inomhusenhetens frontpanel kan tas av och rengöras med vatten. Torka därefter av den med en torr trasa.

• Använd inte en kemiskt behandlad trasa eller dammvippa för att rengöra enheten.

• Använd inte bensin, thinner, polerpulver eller liknande lösningsmedel för rengöring. De kan få plastytan att spricka eller deformeras. Rengör luftfiltret Ett igensatt luftfilter försämrar enhetens kylningskapacitet. Rengör filtret varan- nan vecka.

1. Lyft upp inomhusenhetens panel till den vinkel där den stannar kvar med ett

2. Fatta tag i nätfilter handtag och lyft det en aning uppåt för att ta ut det

från filterhållaren, och dra det sedan neråt.

3. Ta bort nätfilter från inomhusenheten.

• Rengör nätfilter varannan vecka.

• Rengör nätfilter med en dammsugare eller med vatten.

4. Det aktiva kolfiltret kan inte rengöras. När detta filter blivit smutsigt upphör

det helt enkelt att filtrera bort obehaglig lukt. Då måste du byta ut filtret mot ett nytt filter (finns hos din återförsäljare). Du rekommenderas att byta ut aktiva kolfiltret två gånger per säsong.

5. Det gröna 3M HAF-filtret uppvisar tydliga tecken på smuts på och i filtret när

det blivit smutsigt. Detta filter kan inte rengöras utan ska bytas ut mot ett nytt filter (finns hos din återförsäljare). Du rekommenderas att byta ut filtret två gånger per säsong. Nytt filter Rekommenderat filterbyte

6. När du har satt tillbaka det aktiva kolfiltret och 3M HAF-filtret i filterhållaren

på nätfiltret, kan du sätta tillbaka nätfiltret i luftkonditioneringsapparaten.

7. Innan du sätter tillbaka luftfiltret måste du se till att det är helt torrt och

8. Sätt tillbaka luftuppfräschningsfiltret på plats.

9. För in luftfiltrets övre del i enhete. Var noga med att vänster och höger kant

passar in ordentligt och sätt filtret på plats. Avlopps-rensare Nej ThinnerFilterhandtag A + B A + B A + B = Aktivt kolfilter och / eller 3M™ HAF filterUnderhåll Om du inte tänker använda enheten på länge ska du göra följande:

1. Låta fläkten gå i cirka 6 timmar för att torka upp enhetens insida.

2. Stoppa luftkonditioneringsapparaten och koppla bort strömmen. Om modell S(C)3348 - S 3364 används

ska strömkällan brytas. Ta ut batterierna ur fjärrkontrollen.

3. Utomhusenheten kräver regelbundet underhåll och rengöring.

Detta får endast utföras av en auktoriserad luftkonditioneringstekniker. Kontroller före drift

• Kontrollera att inga sladdar är trasiga eller urdragna.

• Kontrollera att luftfiltren är installerade.

• Kontrollera att luftinlopp eller –utlopp inte är blockerade om luftkonditioneringsapparaten inte har använts på länge. FÖRSIKTIGHET

• Rör inte vid enhetens metalldelar då du tar bort filtret. Du kan skada dig när du hanterar vassa metallkanter.

• Använd inte vatten för att rengöra insidan av luftkonditioneringsapparaten. Exponering för vatten kan förstöra isoleringen och skapa risk för möjlig elstöt.

• Vid rengöring av enheten, kontrollera först att strömmen och kretsbrytaren är avstängd.

J TIPS OM ANVÄNDNING

Följande händelser kan inträffa även under normal drift.

• Kompressorn kan inte starta om under 3 minuter efter stopp. Anti-kalluft

• Enheten är utformad för att inte blåsa kalluft i läget UPPVÄRMNING, när inomhusenhetens värmeväx- lare befinner sig i en av följande tre situationer och den inställda temperaturen inte har uppnåtts. A. När uppvärmningen just kommit igång. B. Avfrostning. C. Låg temperaturuppvärmning. Avfrostning

• Inom- eller utomhusfläkten stoppar under avfrostning.

• Frost kan bildas på utomhusenheten under uppvärmningscykeln då utomhustemperaturen är låg och luftfuktigheten är hög, vilket leder till en sämre uppvärmningseffektivitet för luftkonditioneringsap- paraten.

• Under sådana förhållanden stoppar luftkonditioneringsapparaten uppvärmningen regelbundet och påbörjar automatiskt avfrostning.

• Avfrostningstiden kan variera från 4-10 minuter beroende på utomhustemperatur och hur mycket frost som bildats på utomhusenheten.

2. En vit dimma kommer ut från inomhusenheten.

• En vit dimma kan bildas på grund av en stor temperaturskillnad mellan luftinlopp och luftutlopp i läget för KYLNING i en inomhusmiljö med hög relativ luftfuktighet.

• När luftkonditioneringen startar igen i uppvärmningsläge kan det förekomma vit dimma på grund av fukt som alstrats under kylning eller som vid torkning samlas på förångarens yta.

3. Svagt ljud från luftkonditioneringsapparaten.

• Du kan få höra ett svagt väsande ljud när kompressorn kör eller just har stoppat. Ljudet kommer av köldmedlet som rinner tillbaka eller stannar upp.

• Du kan få höra ett svagt ”gnisslande” ljud när kompressorn kör eller just har stoppat. Detta orsakas av värmeexpansion och köldsammandragning av plastdelarna i enheten när temperaturen ändras.

• Ett ljud kan höras då jalusin återgår till sitt ursprungliga läge då du just slagit på enheten.

4. Damm blåser ut från inomhusenheten.

• Detta är normalt då luftkonditioneringsapparaten inte har använts på länge eller när den används för första gången.

5. Inomhusenheten avger en konstig lukt.

• Denna orsakas av att inomhusenheten avger lukter som kommer från byggmaterial, möbler eller rök- ning.

6. Luftkonditioneringsapparaten går bara till fläktläge från kylnings- eller uppvärmningsläge.

• När inomhustemperaturen når upp till temperaturinställningen på luftkonditioneringsapparaten, stoppar kompressorn automatiskt och luftkonditioneringsapparaten övergår till läget för enbart fläkt. Kompressorn startar igen när inomhustemperaturen ökar i kylningsläget eller sjunker i uppvärm- ningsläget till den inställda punkten.

7. Vattendroppar kan bildas utanpå inomhusenheten vid kylning i en hög relativ luftfuktighet (relativ

luftfuktighet som är högre än 80 %). Justera den horisontella jalusin till max. luftutloppsposition och välj fläkthastigheten HIGH (hög).

• Luftkonditioneringsapparaten drar in värme från utomhusenheten och frigör den via inomhusenheten under uppvärmningsdriften. När utomhustemperaturen sjunker minskar också den värme som absorbe- ras av luftkonditioneringen, vilket gör att inomhusenhetens uppvärmningsförmåga kommer att sjunka.

9. Automatisk omstartsfunktion.

• Ett strömavbrott under drift stoppar enheten helt. Luftkonditioneringsapparaten är utrustad med en automatisk omstartsfunktion. När strömmen kom- mer tillbaka startar enheten automatiskt om med alla de tidigare inställningarna sparade av minnes- funktionen.

10. Kylläckageskydd.

• Luftkonditioneringsenheten levereras med ett kylläckagedetekteringssystem. När utomhusenheten detekterar brist på kylmedel, stoppas luftkonditioneringsenheten och inomhusenheten visar larm-EC på displayen. När detta larm aktiveras, ska luftkonditioneringsenheten inte startas om och leverantörens kontaktas.J TIPS OM FELSÖKNING Problem och lösningar

PROBLEM Stoppa omedelbart luftkonditioneringsapparaten om något av följande fel inträffar. Dra ut strömkontakten och kontakta din leverantör.

• Säkringen går ofta eller kretsbrytaren utlöses ofta.

• Främmande föremål eller vatten har trängt in i luftkonditioneringsapparaten.

• Fjärrkontrollen fungerar inte eller fungerar dåligt.

• Andra onormala situationer. Problem Orsak LösningEnheten startar inte.Strömavbrott Vänta tills strömmen kommit tillbaka.Enhetens strömkontakt kan ha dragits ur.Kontrollera att strömkontakten sitter säkert i vägguttaget.En säkring kan ha gått.Byt säkring/återställ relä/återställ kretsbry- tare Batteriet i fjärrkontrollen kan vara tömt. Byt ut batteriet.Avståndet mellan fjärrkontrollen till mot-tagaren på inomhusenheten överstiger 6-7 meter, eller också finns det hinder mellan fjärrkontrollen och mottagaren.Minska avståndet. Ta bort tänkbara hin-der. Rikta fjärrkontrollen mot mottagaren på inomhusenheten.Du har ställt in fel tid med timern. Vänta eller annullera timerinställningen.Enheten stoppas och kan inte startasMöjlig kylmedelsbrist Kontakta leverantörenEnheten varken kyler eller värmer rimmet särskilt bra när luft strömmar ut från luftkonditioneringsap-paraten.Felaktig temperaturinställning.Ställ in rätt temperatur. För utförlig bes-krivning, se kapitel D, “Användning med fjärrkontroll”.Luftfiltret är blockerat. Rengör luftfiltret.Dörrar eller fönster i rummet är öppna. Stäng dörrar eller fönster.Luftinlopp eller utlopp på in- eller utom-husenheten har blockerats.Avlägsna blockeringarna först och starta sedan om enheten.Kompressorns 3-minuters fördröjnings-skydd har aktiverats.Vänta.Avfrostning av utomhusenheten pågår.Det går inte att ändra fläkthastighet.Luftkonditioneringsapparaten befinner sig i autoläge.Fläkthastigheten kan bara ändras i lägena UPPVÄRMNING, KYLNING och FLÄKT.Luftkonditioneringsapparaten befinner sig i avfuktningsläge.TEMPERATUR-indikatorn visas inte.Luftkonditioneringsapparaten befinner sig i fläktläge.Det går inte att ställa in temperaturen i läget FLÄKT. Om felet inte blivit löst, kontakta din leverantör. Var noga med att lämna utförliga uppgifter om fel och enhetsmodell.

OBS! Reparation av enheten får endast utföras av en auktoriserad luftkonditioneringstekniker.

K GARANTIVILLKOR Luftkonditioneringsapparaten har en 48 månaders garanti på kompressor och 24 månaders garanti på andra delar, som gäller från och med inköpsdatumet. Följande bestämmelser gäller:

1. Vi avsäger oss uttryckligen alla andra skadeanspråk, inklusive anspråk på oavsiktliga skador.

2. Reparationer eller byte av delar som utförs under garantiperioden resulterar inte i en förlängning av

3. Garantin blir ogiltig om några ändringar gjorts, ickegenuina delar installerats eller reparationer utförts

4. Komponenter som utsätts för normalt slitage, såsom filter, täcks inte av garantin.

5. Garantin gäller endast om du kan visa upp det ursprungliga, daterade inköpskvittot och om inga

6. Garantin är ogiltig vid skador orsakade av försummelse eller aktiviteter som skiljer sig från de som

omnämns i den här instruktionsboken.

7. Transportkostnader och riskerna vid transporten av luftkonditioneringsapparaten eller luftkonditione-

ringsapparatens delar är köparens ansvar.

8. Skador som orsakats av att lämpliga filter inte använts, omfattas inte av denna garanti.

9. Förlust av köldmedel och/eller läckage på grund av felaktig anslutning/bortkoppling av enheter och/

eller bortkoppling av enheter som utförts av ej kvalificerad personal täcks inte av de garantivillkor som gäller för denna produkt. Skada på enheter som har monterats, anslutits och/eller kopplats bort i strid med lokala bestämmelser och/eller lagar och/eller utan att man följt riktlinjerna i denna bruksanvisning, täcks inte av de garantivillkor som gäller för denna produkt. Kontakta din återförsäljare för reparation om bruksanvisningen inte innehåller någon lösning på proble- met. Om enheten mot förmodan skulle behöva kopplas bort, var då noga med att bortkopplingen alltid utförs av kvalificerad og auktoriserad personal och enligt dina lokala bestämmelser och lagar.L TEKNISKA DATA

• EN 14511-2011/EN 14825 ** Ska användas som en indikation *** Fuktborttagning vid 32°C, 80 % relativ luftfuktighet **** EN 12108-2008 Kassera ej elektriska apparater som osorterat avfall; använd separata insamlingsanläggningar. Kontakta dina lokala myndigheter for information om tillgangliga avfallsinsamlingssystem. Om elektriska apparater kasseras som deponi eller pa soptippar kan halsofarliga amnen lacka ut i grundvattnet och komma in i naringskedjan, vilket kan skada din halsa och ditt valbefinnande. Nar du byter ut gamla apparater mot nya ar aterforsaljaren enligt lag skyldig att ta tillbaka din gamla apparat for kassering utan extrakostnader. Släng inte batterier i elden där de kan explodera eller ge av farliga vätskor. Om du byter ut eller förstör fjärrkontrollen, ta bort batterierna och kasta bort dem i enlighet med gällande föreskrifter eftersom de är skadliga för miljön.

Miljöinformation: Denna utrustning innehåller fluorinerade växthusgaser som omfattas av Kyoto-avtalet. Den får endast servas eller monteras isär av auktoriserade personer. Denna utrustning innehåller R410A-köldmedel i den mängd som anges i tabellen ovan. Släpp inte ut R410A i atmosfären: R410A är en fluorinerad växthusgas med ett GWP (Global Warming Potential) = 1975 Internet: För din bekvämlighet kan du ladda ner den senaste versionen av bruksanvisning på följande länk: www.qlima.com.D Benötigen Sie weitere Informationen oder treten Probleme auf, besuchen Sie bitte unsere Website www.qlima.com, oder setzen Sie sich mit unserem Kundendienst in Verbindung (Telefonnummer auf www.qlima.com).

Om du behöver service eller information eller har problem med apparaten kan du besöka www.qlima.com eller kontakta Qlima kundtjänst (du hittar telefonnumret på www.qlima.com).
