Typ produktu	Klimatyzator ścienny (system split)
Marka	Qlima
Model	S 3348 IN
Wydajność chłodzenia (nominalna)	4900 W (zakres 1500 - 6000 W)
Wydajność grzania (nominalna)	4800 W (zakres 1500 - 6300 W)
Klasa energetyczna (chłodzenie)	A++
SEER	6,6
SCOP	3,8
Zasilanie elektryczne	220-240 V~ / 50 Hz / 1 faza
Prąd znamionowy (chłodzenie / grzanie)	6,7 A / 6,1 A
Przepływ powietrza (wysoki / średni / niski)	660 / 635 / 390 m³/h
Wymiary jednostki wewnętrznej (szer. x wys. x gł.)	940 x 275 x 205 mm
Wymiary jednostki zewnętrznej (szer. x wys. x gł.)	760 x 590 x 285 mm
Masa netto jednostki wewnętrznej	9 kg
Masa netto jednostki zewnętrznej	35 kg
Poziom hałasu jednostki wewnętrznej (maks.)	55 dB(A)
Poziom hałasu jednostki zewnętrznej (maks.)	62 dB(A)
Czynnik chłodniczy	R410A, ładunek 1250 g, GWP 1975
Filtry	Siatkowy, węglowy, 3M HAF
Pilot	Tak (elektroniczny z wyświetlaczem LCD)
Tryby pracy	Auto, Cool, Heat, Dry, Fan, Sleep, Turbo, Home Freezing Prevention
Timer	Programowalny (wł./wył., 0,5 do 24 h)
Zakres temperatury nastawy	17 °C do 30 °C
Wydajność osuszania	41 L/24h
Gwarancja	2 lata na części, 4 lata na sprężarkę

Często zadawane pytania - S 3348 IN QLIMA

Co zrobić, jeśli mój klimatyzator Qlima S 3348 IN nie włącza się?

Najpierw sprawdź, czy jest zasilanie elektryczne (wyłącznik, bezpiecznik lub wyłącznik nadprądowy). Upewnij się, że wtyczka jest dobrze wciśnięta. Jeśli używasz pilota, sprawdź baterie: jeśli są wyczerpane, wymień je na dwie nowe baterie AAA. Jeśli pilot jest zbyt daleko (ponad 6-7 m) lub zasłonięty, zbliż go do odbiornika jednostki wewnętrznej.

Jak często należy czyścić filtry w moim S 3348 IN?

Zaleca się czyszczenie filtra siatkowego co dwa tygodnie, aby utrzymać wydajność. Zdejmij przedni panel, wyjmij filtr, umyj go wodą lub odkurzaczem, a następnie wysusz przed ponownym założeniem. Filtrów węglowego i 3M HAF nie czyści się: należy je wymieniać dwa razy w sezonie.

Dlaczego mój klimatyzator nie chłodzi wystarczająco pomieszczenia?

Kilka możliwych przyczyn: zaprogramowana temperatura jest zbyt wysoka (ustawienie między 17 a 30 °C), filtr powietrza jest zatkany (wyczyść go), drzwi lub okna są otwarte (zamknij je), wlot lub wylot powietrza jest zablokowany (usuń przeszkody). Jeśli sprężarka właśnie się zatrzymała, należy odczekać 3 minuty przed ponownym uruchomieniem.

Jak zaprogramować timer w S 3348 IN?

Naciśnij przycisk TIMER ON, aby ustawić godzinę włączenia: każde naciśnięcie przesuwa o 30 minut do 10 godzin, a następnie o 60 minut. Podobnie TIMER OFF ustawia wyłączenie. W przypadku kombinacji najpierw ustaw wyłączenie, a następnie włączenie. Na przykład, aby wyłączyć za 2 godziny i włączyć ponownie za 10 godzin, użyj TIMER OFF (2.0h), a następnie TIMER ON (10h).

Co oznacza kod 'EC' wyświetlany na jednostce wewnętrznej?

Kod EC oznacza alarm wykrycia wycieku czynnika chłodniczego. Nie uruchamiaj ponownie urządzenia i natychmiast skontaktuj się z dostawcą lub autoryzowanym technikiem. Wyciek R410A wymaga interwencji profesjonalisty.

Jak kierować przepływ powietrza z klimatyzatora?

Pionowe żaluzje (góra-dół) reguluje się za pomocą pilota: naciśnij przycisk AIR DIRECTION (każde naciśnięcie zmienia kąt o 6°). Aby uzyskać automatyczne kołysanie, użyj przycisku SWING. Poziome żaluzje (lewo-prawo) przesuwa się ręcznie za pomocą małych dźwigni. Nigdy nie wymuszaj ręcznie ruchu pionowych żaluzji.

Dlaczego z jednostki wewnętrznej wydobywa się para?

Jest to normalne w pewnych warunkach: para pojawia się przy dużej różnicy temperatury między wlotem a wylotem powietrza w trybie chłodzenia, szczególnie w wilgotnym pomieszczeniu. W trybie grzania pozostała wilgoć na wymienniku może powodować białą mgłę przy ponownym uruchomieniu.

Sprężarka wydaje delikatny dźwięk, czy to normalne?

Tak. Syk jest spowodowany przepływem gazu chłodniczego. Skrzypienie może pochodzić z rozszerzania/ kurczenia się elementów plastikowych pod wpływem zmian temperatury. Dźwięk przy przestawianiu żaluzji jest również normalny.

Jaki jest okres gwarancji na Qlima S 3348 IN?

Gwarancja wynosi 24 miesiące (2 lata) na części i robociznę oraz 48 miesięcy (4 lata) na sprężarkę, licząc od daty zakupu. Obowiązuje po okazaniu oryginalnego paragonu. Zużyte filtry (węglowy, 3M HAF) nie są objęte gwarancją.

Jak włączyć tryb Sleep (sen) i do czego służy?

Naciśnij przycisk SLEEP na pilocie. W trybie chłodzenia temperatura wzrasta o 1 °C na godzinę przez 2 godziny, a następnie pozostaje stabilna przez 5 godzin przed automatycznym wyłączeniem. W trybie grzania temperatura spada o 1 °C na godzinę. Pozwala to oszczędzać energię i zapewniać komfort w nocy.

INSTRUKCJA OBSŁUGI S 3348 IN QLIMA

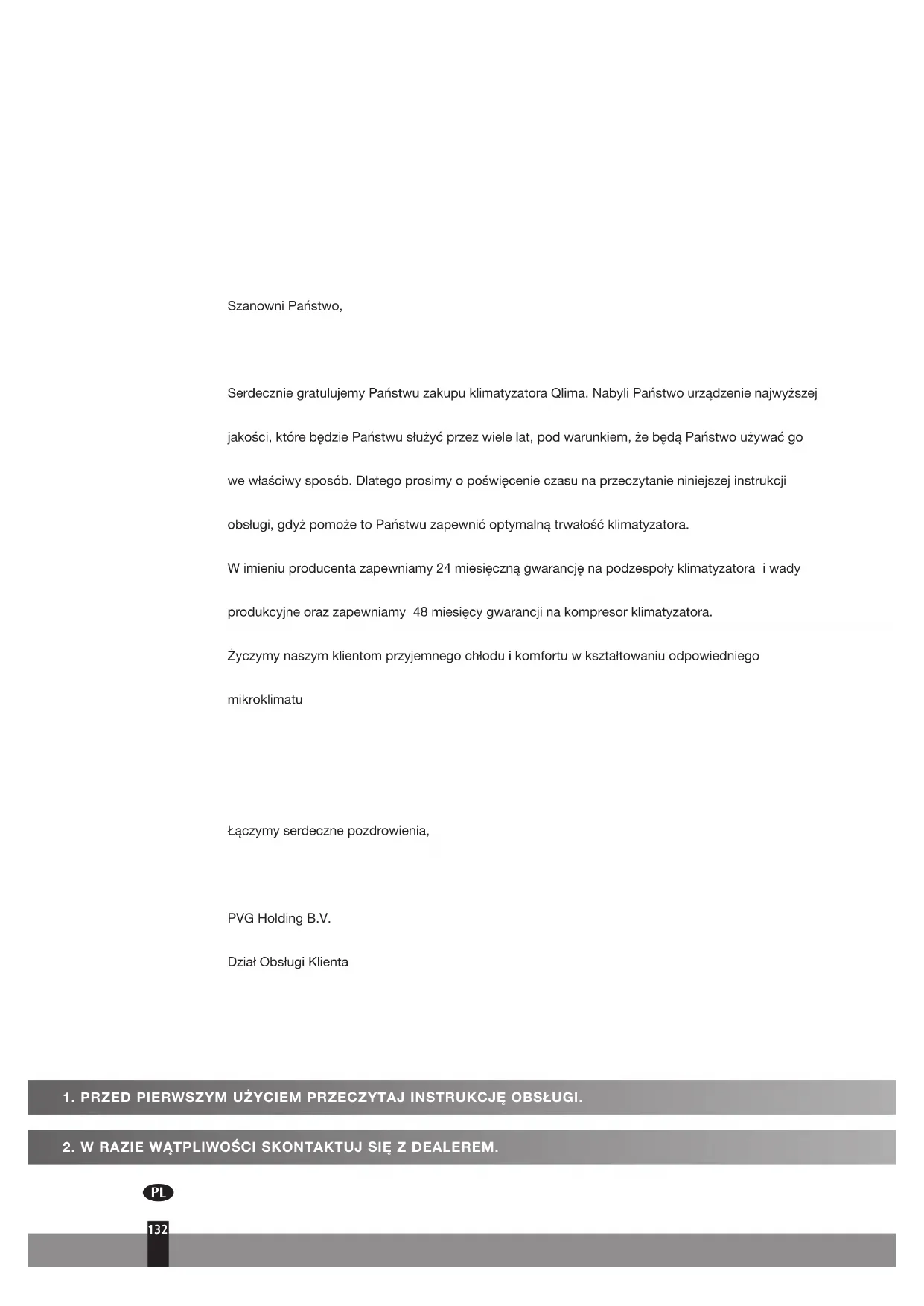

Serdecznie gratulujemy Państwu zakupu klimatyzatora Qlima. Nabyli Państwo urządzenie najwyższej jakości, które będzie Państwu służyć przez wiele lat, pod warunkiem, że będą Państwo używać go we właściwy sposób. Dlatego prosimy o poświęcenie czasu na przeczytanie niniejszej instrukcji obsługi, gdyż pomoże to Państwu zapewnić optymalną trwałość klimatyzatora.

W imieniu producenta zapewniamy 24 miesięczną gwarancję na podzespoły klimatyzatora i wady produkcyjne oraz zapewniamy 48 miesięcy gwarancji na kompresor klimatyzatora.

Życzymy naszym klientom przyjemnego chłodu i komfortu w kształtowaniu odpowiedniego mikroklimatu.

Łączymy serdeczne pozdrowienia,

PVG Holding B.V.

Dział Obsługi Klienta

1. PRZED PIERWSZYM UŻYCIEM PRZECZYTAJ INSTRUKCJĘ OBSŁUGI.
2. W RAZIE WĄTPLIWOŚCI SKONTAKTUJ SIĘ Z DEALEREM.

PL

132

SPIS TREŚCI

A. PRZEPISY BEZPIECZEŃSTWA B. ISTOTNE CZĘŚCI C. ZAKRES TEMPERATURY PRACY D. OBSŁUGA PRZY POMOCY PILOTA ZDALNEGO

STEROWANIA

E. OPTYMALNE DZIAŁANIE F. REGULACJA KIERUNKU WYDMUCHU POWIETRZA G. ZASADY DZIAŁANIA KLIMATYZATORA H. CZYSZCZENIE I KONSERWACJA

I. WSKAZÓWKI DOTYCZĄCE DZIAŁANIA J. USUWANIE ZAKŁÓCEŃ

K. WARUNKI GWARANCJI

L. DANE TECHNICZNE

PRZECZYTAJ INSTRUKCJĘ OBSŁUGI

W niniejszej instrukcji znajdą Państwo szereg wskazówek i porad dotyczących właściwej obsługi oraz konserwacji urządzenia. Natomiast w rozdziale J 'Usuwanie zakłóceń' podane są sposoby usunięcia ewentualnych zakłóceń. Dlatego aby uniknąć zbędnych kosztów naprawy prosimy najpierw zapoznać się z treścią rozdziału J "Usuwanie zakłóceń".

A. PRZEPISY BEZPIECZEŃSTWA

Niniejsze urządzenie może być zainstalowane tylko wtedy, gdy spełnia lokalne/krajowe przepisy prawne, rozporządzenia i normy. Produkt ten przeznaczony jest do użytku jako klimatyzator w domach mieszkalnych i nadaje się do użytku tylko w suchych miejscach, w normalnych warunkach domowych, wewnątrz pokoju dziennego, kuchni i garażu. Klimatyzator przystosowany jest do przyłączenia do sieci wyłącznie za pośrednictwem uziemionego gniazdka sieciowego o napięciu sieci zasilającej 220-240 V~ / 50 Hz. Jeżeli używany jest model S(C)3348, musi być podłączony bezpośrednio do źródła zasilania. Modele S 3348 - SC 3348 - S3364 muszą zostać bezpośrednio podłączone do źródła napięcia za pomocą przewodu zasilającego.

UWAGA

• Klimatyzator MUSI być podłączony do sieci zasilającej przewodem uziemiającym. Jeżeli przyłączenie do sieci nie jest uziemione, urządzenia nie wolno w żadnym wypadku do niej przyłączać. Gdy klimatyzator jest przyłączony do sieci zasilającej, wtyczka przewodu zasilającego musi być zawsze łatwo dostępna. Przed przystąpieniem do instalacji zapoznaj się najpierw z instrukcją obsługi i postępuj zgodnie z podanymi w niej zaleceniami.
• Klimatyzator zawiera płyn chłodniczy i jest klasyfikowany jako urządzenie pod ciśnieniem. Z tego względu w przypadku instalowania czy serwisowania klimatyzatora należy zawsze kontaktować się z autoryzowanym przedstawicielem. Klimatyzator wymaga przeglądu raz do roku; taki przegląd powinien być wykonany tylko przez autoryzowanego przedstawiciela. Gwarancja nie obowiązuje w przypadku uszkodzenia powstałego wskutek niegodności z instrukcją obchodzenia się z urządzeniem lub będącego rezultatem zaniedbania.

Przed instalacją klimatyzatora należy sprawdzić, czy:

• Napięcie sieci zasilającej zgadza się z parametrami wskazanymi dla tego typu na nalepce znamionowej; Gniazdo sieciowe i rodzaj sieci zasilającej przystosowane są do przyłączenia urządzenia zgodnie z parametrami wskazanymi na nalepce znamionowej;
• Wtyczka przy przewodzie zasilającym pasuje do gniazdka sieciowego;
• Klimatyzator ustawiony jest w miejscu instalacji na stabilnym, płaskim podłożu.

W razie wątpliwości, czy powyższe wymogi są spełnione, radzimy kontrolę oraz instalację powierzyć fachowcowi.

• Klimatyzator wyprodukowany został zgodnie z normami bezpieczeństwa. Mimo to - jak w przypadku wszelkich innych urządzeń elektrycznych - należy obchodzić się z nim ostrożnie.
• Nigdy nie zakrywać wlotu ani wylotu powietrza.
• Nie wolno dopuścić do kontaktu urządzenia ze środkami chemicznymi.
• W żadnym wypadku nie wolno dopuścić do kontaktu urządzenia z wodą, tzn. nie należy go nigdy zwilżać, moczyć ani zanurzać w wodzie. Jeśli woda wchodzi do jednostki wewnętrznej, wyłącz jednostkę i odłącz zasilanie energetyczne.
• Nie wolno wtykać palców bądź żadnych obcych przedmiotów do otworów w klimatyzatorze.
• Klimatyzatora nie wolno w żadnym wypadku przyłączać do sieci za pomocą przedłużacza. W razie braku odpowiedniego uziemiającego gniazdka sieciowego należy zlecić fachowcowi wykonanie instalacji.
• Ewentualne naprawy lub czynności konserwacyjne należy powierzyć jedynie fachowcowi z autoryzowanego serwisu naprawczego lub serwisu firmy dostawcy. Równocześnie przestrzegać należy zasad i zaleceń dotyczących użytkowania klimatyzatora podanych w załączonej instrukcji obsługi i działania.
• Zawsze wyłączać zasilanie, jeśli urządzenie nie jest używane.
• Nie wolno uruchamiać bądź wyłączać klimatyzatora przez

włożenie wtyczki do gniazdka lub wyjęcie jej z gniazdka sieciowego. Do tego użyj odpowiednich przycisków umieszczonych na urządzeniu lub pilocie zdalnego sterowania.

• Nie wolno otwierać klimatyzatora w czasie pracy. Przed otwarciem urządzenia należy przerwać dopływ prądu.
• Przystępując do czyszczenia albo konserwacji klimatyzatora, zawsze należy wyjąć wtyczkę z kontaktu albo przerwać dopływ prądu.
• Nie wolno umieszczać piecyków gazowych lub innych urządzeń grzewczych w pobliżu wywietrznika.
• W żadnym wypadku nie wolno obsługiwać klimatyzatora bądź dotykać jego obudowy mokrymi rękami.
• Urządzenie w czasie pracy emituje hałas, co z kolei może nie być w zgodzie z obowiązującymi na miejscu przepisami, ustanowieniami i normami. Obowiązkiem użytkownika jest sprawdzić, czy użytkowanie klimatyzatora zgodne jest z obowiązującymi na miejscu przepisami.
• Przed przemieszczeniem urządzenia należy pamiętać o uprzednim opróżnieniu pojemnika na wodę.
• Ze względu na bezpieczeństwo należy zwrócić uwagę na to, aby urządzenie to nie było obsługiwane przez osoby (w tym dzieci) niepełnosprawne fizycznie lub umysłowo, bądź osoby nie posiadające wystarczającej w tym celu wiedzy lub umiejętności. Jest to jedynie możliwe pod nadzorem oraz zgodnie ze wskazówkami udzielonymi przez osobę odpowiedzialną za bezpieczeństwo tychże niepełnosprawnych.
• Należy zwrócić uwagę na to, aby dzieci nie miały bezpośredniego dostępu do urządzenia i nie wolno pozostawiać ich bez nadzoru w pobliżu urządzenia, gdy jest ono uruchomione.
• Zaleca się nie przebywać w bliskim bezpośrednim sąsiedztwie wylotu powietrza odprowadzanego na zewnątrz.
• Nigdy nie wolno pić wody kondensacyjnej z klimatyzatora.
• Nie modyfikować urządzenia.
• W przypadku uszkodzenia kabla zasilającego producent, jego biuro obsługi klienta lub osoby o podobnych kwalifikacjach muszą go wymienić, aby uniknąć niebezpiecznych sytuacji.

UWAGA!

• Klimatyzatora nie wolno w żadnym wypadku używać, jeśli przewód zasilający, wtyczka, obudowa lub panel kontrolny są uszkodzone.
• Nieprzestrzeganie tych zaleceń może doprowadzić do unieważnienia gwarancji na to urządzenie.

ISTOTNE CZĘŚCI

JEDNOSTKA WEWNĘTRZNA Jednostka wewnętrzna

① Panel przedni

② Wlot powietrza ③ Filtr powietrza (umieszczony za panelem)

④ Wylot powietrza ⑤ Żaluzje poziome wywietrznika ⑥ Żaluzje pionowe ⑦ Panel wyświetlacza ② ① ⑧⑦③ Odbiornik sygnału pilota zdalnego sterowania

Pilot zdalnego sterowania (szczegóły)

10 Ręczny przycisk kontrolny (auto/cool)

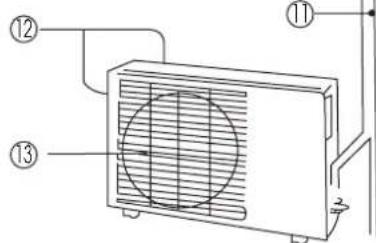

JEDNOSTKA ZEWNĘTRZNA

Jednostka zewnętrzna

Wylot powietrza

przednim)

wania

opis zobacz rozdział D)

⑪ Przewód łączący, rura odprowadzająca (S33xx przywód łączący niezałaczona) ⑫ Wlot powietrza (z boku oraz z tyłu)

UWAGA!

Wszystkie ilustracje zamieszczone w niniejszej instrukcji oraz na pudełku opakowania służą jedynie jako objaśnienie, dlatego mogą one w pewnym stopniu różnić się wyglądem od zakupionego klimatyzatora. Decydujący jest tu rzeczywisty wygląd urządzenia.

WSKAŹNIKI FUNKCJI NA PANELU WYŚWIETLACZA JEDNOSTKI ZEWNĘTRZNEJ

① Wskaźnik odszraniania DEFROST

Wskaźnik ten zaświeca się, gdy klimatyzator rozpoczyna automatyczne odszranianie lub wtedy, gdy podczas pracy urządzenia w trybie ogrzewania uaktywniona zostaje funkcja kontroli regulacji dopływu ciepłego powietrza.

② Wskaźnik TEMPERATURY

Wyświetla ustawienia temperatury w czasie pracy klimatyzatora.

③ Wskaźnik OPERATION

Wskaźnik ten zaświeca się w momencie, gdy włączone zostaje zasilanie klimatyzatora i świeci się przez cały czas jego działania.

④ Wskaźnik programatora czasu TIMER

Wskaźnik ten zaświeca się, gdy programator czasu TIMER został włączony/włączony "ON/OFF".

C ZAKRES TEMPERATUR PRACY

Chłodzenie, grzanie i/lub osuszanie jest odpowiednie do następujących temperatur wewnętrznych i zewnętrznych:

Tryb pracy Temperatura	Tryb chłodzenia	Tryb ogrzewania	Tryb osuszania
Temperatura pomieszczenia	17°C - 32°C	0°C - 30°C	10°C - 32°C
Temperatura zewétrzna 0°C	- 50°C	-15°C - 30°C	0°C - 50°C

UWAGA

• Jeżeli klimatyzator jest używany w temperaturach innych niż podane powyżej, mogą się włączyć pewne zabezpieczenia, na skutek czego urządzenie nie będzie właściwie funkcjonować.
• Jeżeli klimatyzator pracuje w pomieszczeniu o nadmiernej względnej wilgotności powietrza przekraczającej 80%, może dojść do powstania skroplin na powierzchni klimatyzatora. W takim przypadku należy uchylić maksymalnie pionowe żaluzje wywietrznika (w pozycji pionowej w stosunku do podłoża) oraz ustawić wentylator na wysoką prędkość, tryb HIGH.
• Aby zapewnić maksymalną efektywność działania klimatyzatora w trybie chłodzenia i ogrzewania, okna i drzwi należy pozostawić zamknięte.

D. OBSŁUGA PRZY POMOCY PILOTA ZDALNEGO STEROWANIA

UWAGA!

• Pilot zdalnego sterowania należy skierować bezpośrednio na odbiornik sygnału umieszczony na jednostce wewnętrznej oraz usunąć ewentualne przeszkody usytuowane pomiędzy pilotem a jednostką wewnętrzną, uniemożliwiające swobodną transmisję tego sygnału. W przeciwnym razie sygnał nie zostanie właściwie odebrany, a klimatyzator nie będzie działać.
• Maksymalny zasięg pilota zdalnego sterowania wynosi 6 do 7 metrów.

UWAGA!

• Umieść pilot zdalnego sterowania w miejscu, z którego sygnał może docierać do odbiornika jednostki. W razie wybrania pracy z programatorem czasowym pilot zdalnego sterowania w określonym czasie automatycznie przekazuje sygnał do jednostki wewnętrznej. Jeśli położysz pilot zdalnego sterowania w miejscu, skąd będzie utrudniona transmisja sygnału, może wystąpić opóźnienie czasowe do 15 minut.

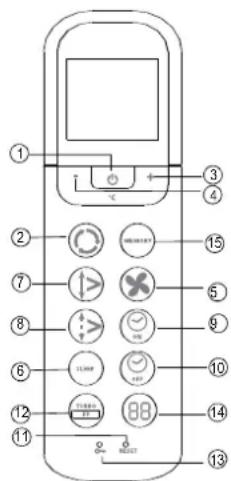

Wyjaśnienie funkcji przycisków na pilocie zdalnego sterowania

Rys. 1.

① Przycisk On/off (włącz/wyłącz): Przez naciśnięcie tego przycisku klimatyzator zostaje uruchomiony, a przy kolejne naciśnięcie wyłączony. ② Przycisk trybów pracy Mode: Każdorazowe przyciśnięcie tego przycisku powoduje zmianę trybu pracy w kolejności: AUTO, COOL (chłodzenie), DRY (osuszanie), HEAT (ogrzewanie) oraz FAN (wentylator), które wskazują symbole:

③ Przycisk: Naciśnięcie tego przycisku umożliwia podwyższenie temperatury pomieszczenia do wartości maks. 30°C. ④ Przycisk: Naciśnięcie go umożliwia obniżenie temperatury pomieszczenia do wartości min. 17°C. ⑤ Przycisk regulacji wentylatora Fan: Za pomocą tego przycisku można ustawić pożądaną prędkość pracy wentylatora (Fan Speed). Każdorazowe naciśnięcie tego przycisku powoduje zmianę trybu pracy wentylatora od AUTO, LOW (niska), MED. (średnia) do HIGH (wysoka), a następnie powrót do AUTO. Jeżeli wybrany zostanie tryb pracy AUTO lub DRY, prędkość pracy wentylatora będzie kontrolowana automatycznie i nie będzie można jej zmienić na inną. ⑥ Przycisk SLEEP (sen). Naciśnij ten przycisk, aby uaktywnić funkcję snu, która zapewnia odpowiednie warunki klimatyczne podczas snu, jednocześnie oszczędzając energię. Ponowne naciśnięcie tego przycisku usuwa tę funkcję. Ta funkcja, którą należy używać wyłącznie w połączeniu z chłodzeniem, ogrzewaniem albo automatycznym funkcjonowaniem [COOL, HEAT i AUTO], sprawia, że klimatyzator automatycznie podwyższa ustawioną temperaturę o 1°C na godzinę (w trybie chłodzenia) albo ją obniża (w trybie ogrzewania) przez pierwsze 2 godziny. Klimatyzator będzie następnie przez 5 godzin utrzymywał tę temperaturę (ustawiona temperatura +/- 2 stopnie). Potem urządzenie wyłączy się automatycznie.

⑦ Przycisk wachlowania Swing: Naciśnięcie przycisku SWING umożliwia uruchomienie funkcji wachlowania, a ponowne naciśnięcie tego przycisku - skasowanie tej funkcji. ⑧ Przycisk regulacji kierunku wydmuchu powietrza (Air direction): Naciśnięcie goździka umożliwia regulację kąta nachylenia żaluzji wylotowych klimatyzatora. Każdorazowe naciśnięcie goździka zmienia kąt nachylenia żaluzji o 6 stopni. Jeżeli położenie żaluzji w danym momencie wpływa ujemnie na wydajność chłodzenia lub ogrzewania, to położenie to ulega automatycznej zmianie. Jeżeli naciskamy na ten przycisk, na wyświetlaczu nie wyświetla się żaden symbol. ⑨ Przycisk Timer on: Naciśnięcie tego przycisku umożliwia automatyczne włączenie się urządzenia w ustalonym następstwie czasowym. Każdorazowe naciśnięcie tego przycisku powoduje odpowiednio zmianę interwału czasowego o 30 minut. Jeżeli ustawienie czasu wskazuje 10 godzin, każdorazowe naciśnięcie przycisku powoduje automatyczną zmianę zaprogramowanego interwału czasowego o 60 minut. Aby skasować to automatyczne zaprogramowanie czasu, należy dalej naciskać na przycisk do momentu, aż wyświetli się 0.0. ⑩ Przycisk Timer off: Naciśnięcie tego przycisku umożliwia automatyczne wyłączenie urządzenia w ustalonym następstwie czasowym. Każdorazowe naciśnięcie tego przycisku powoduje odpowiednio zmianę interwału czasowego o 30 minut. Jeżeli ustawienie czasu wskazuje 10 godzin, każdorazowe naciśnięcie przycisku powoduje automatyczną zmianę zaprogramowanego interwału czasowego o 60 minut. Aby skasować to automatyczne zaprogramowanie czasu, należy dalej naciskać na przycisk do momentu, aż wyświetli się 0.0. ⑪ Przycisk resetowania: Gdy umieszczony we wgłębieniu przycisk resetowania zostaje naciśnięty, wszystkie bieżące ustawienia są kasowane, a pilot powraca do ustawień fabrycznych. ⑫ Przycisk zapobiegający zamarzaniu pomieszczenia/Przycisk TURBO: Jeżeli przycisk ten jest wciśnięty podczas pracy klimatyzatora w trybie chłodzenia [COOL], urządzenie przechodzi na pełną moc chłodzenia. Naciśnij ponownie ten przycisk, aby wyłączyć funkcję TURBO. Po naciśnięciu tego przycisku (> 2 sekund) urządzenie przełącza się w tryb pracy zapobiegający zamarzaniu. Oznacza to, że urządzenie ignoruje aktualne ustawienie temperatury w pomieszczeniu i samo ustawia poziom temperatury na poziomie wynoszącym około 8°C. W ten sposób można zapobiec zamarzaniu pomieszczenia w okresach silnych mrozów, a jednocześnie urządzenie pracuje przy niższym zużyciu energii elektrycznej. Jeżeli został wybrany ten tryb pracy, na wyświetlaczu jednostki wewnętrznej wyświetli się symbol "FP". Przycisk ten można uruchomić jedynie podczas pracy urządzenia w trybie ogrzewania. W celu wyłączenia trybu pracy zapobiegającego zamarzaniu pomieszczenia należy po prostu nacisnąć ten przycisk ponownie. ⑬ Przycisk LOCK (blokada): Przez naciśnięcie umieszczonego we wgłębieniu przycisku blokady LOCK zostaną zablokowane wszystkie dotychczasowe ustawienia. Pilot reaguje wtedy tylko na przycisk LOCK. Aby ustawienie to wyłączyć, naciśnij ponownie przycisk blokady LOCK. ⑭ Przycisk LED DISPLAY (wyświetlacz): Naciskając ten przycisk, można włączyć oświetlenie na wyświetlaczu pilota zdalnego sterowania. Oświetlenie wyłączy się automatycznie, gdy wyświetlacz zostanie naciśnięty (nie dotyczy urządzeń, które są wyposażone w tę funkcję). ⑮ Przycisk pamięci (Memory): Używany do przywracania standardowych ustawień fabrycznych lub do wznowienia ustawień zapisanych w pamięci.

• Gdy pilot zdalnego sterowania nie jest jeszcze zaprogramowany przez użytkownika, fabrycznymi ustawieniami zapisanymi w pamięci są: tryb "auto" przy temperaturze 24°C z regulacją "auto" prędkości obrotowej wentylatora. Po wciśnięciu przycisku pamięci jednostka zmieni swoje ustawienia na: tryb "auto" przy temperaturze 24°C z regulacją "auto" prędkości obrotowej wentylatora.
• Po zmianie ustawień przez użytkownika według swojego wyboru (na przykład: ogrzewanie, małe wentylowanie i temperatura 25°C) te ustawienia użytkownika można zapisać w pamięci układu zdalnego sterowania, wciskając przycisk PAMIĘCI przez ponad 2 sekundy.
• Gdy ustawienia jednostki wewnętrznej są dowolne, wciśnięcie przycisku pamięci przez mniej niż 2 sekundy spowoduje przejęcie przez jednostkę wewnętrzną ustawień, które są zaprogramowane w pamięci układu sterowania zdalnego.

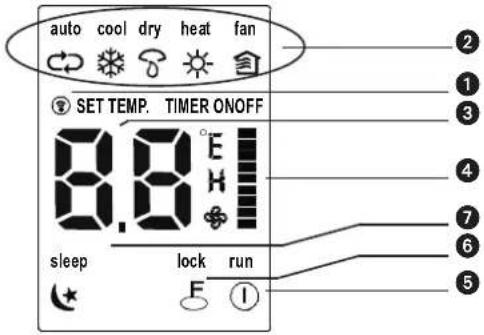

Nazwy i funkcje wskaźników na pilocie zdalnego sterowania

Rys. 2.

Panel wyświetlacza

① Dioda emisji sygnału: Dioda ta świeci się, gdy pilot zdalnego sterowania wysyła sygnały do jednostki wewnętrznej klimatyzatora. ② Dioda emisji sygnału: Za każdym razem po naciśnięciu przycisku wyboru trybu MODE następuje wybór trybu w następującej kolejności: AUTO [automatyczny], COOL [chłodzenie], DRY [osuszanie], HEAT [ogrzewanie], FAN [wentylowanie]. W modelach tylko chłodzących nie ma tego wskaźnika. ③ Wskaźnik Temperatury / Timera: Wskazuje on ustawioną temperaturę (17°C ~ 30°C). W czasie pracy urządzenia uruchomionego przy pomocy regulatora czasowego TIMER na panelu cyfrowego wyświetlacza nie zostaje wyświetlony aktywowany czas włączenia i wyłączenia [ON/OFF] regulatora czasu. Jeżeli klimatyzator pracuje w trybie wentylowania [FAN], na wyświetlaczu nie wyświetlają się żadne informacje. ④ Wskaźnik prędkości wentylatora: Po naciśnięciu przycisku FAN SPEED (prędkość wentylatora) można wybrać pożądaną prędkość obrotów wentylatora (automatyczna - niska - średnia - wysoka). Wyświetlacz LCD wskazuje wybraną prędkość. Nic nie wyświetla się, jeżeli tryb jest ustawiony na Auto! W trybie AUTO lub DRY prędkość obrotowa wentylatora regulowana jest w trybie AUTO. ⑤ Wskaźnik On/Off (włącz/wyłącz): Ten symbol wyświetla się, gdy urządzenie zostaje uruchomione przy pomocy pilota zdalnego sterowania i gaśnie z chwilą wyłączenia klimatyzatora. ⑥ Wskaźnik LOCK (blokada): Wskaźnik LOCK wyświetla się po naciśnięciu przycisku LOCK. Naciśnij ponownie przycisk LOCK, aby skasować wskazanie tej funkcji na wyświetlaczu. ⑦ Wyświetlanie napisu Sleep: Wyświetlane w trybie pracy oszczędnościowej. Aby usunąć, naciśnij ponownie przycisk SLEEP.

UWAGA!

Rys. 2 ilustruje wszystkie możliwe wskazania wyświetlacza jednocześnie w celu objaśnienia poszczególnych funkcji. Jednak podczas normalnego działania klimatyzatora na panelu wyświetlacza widoczne będą jedynie używane obecnie funkcje.

Obsługa pilota zdalnego sterowania

Wymiana baterii w pilocie

Używaj jedynie suchych baterii alkalicznych typu AAA/LR03.

W żadnym wypadku nie używaj baterii wielokrotnego ładowania.

1. Zdejmij tylną pokrywę pojemnika na baterie pilota zdalnego sterowania, przesuwając ją zgodnie z kierunkiem strzałki.
2. Włóż dwie nowe baterie, zwracając uwagę na to, aby bieguny baterii dodatni (+) oraz ujemny (-) znalazły się we właściwych pozycjach zgodnie ze wskazanym kierunkiem.
3. Nasuń pokrywkę z powrotem na swoje miejsce.

UWAGA!

• Po wyjęciu baterii w pilocie zdalnego sterowania wykasowują się wszystkie zaprogramowane dane. Po włożeniu nowych baterii pilot zdalnego sterowania trzeba ponownie zaprogramować.
• Zużyte baterie wymienić należy na nowe tego samego typu. Użycie innego typu baterii może spowodować awarię pilota.
• Jeżeli nie zamierzasz używać pilota zdalnego sterowania przez dłuższy okres czasu (kilka tygodni), wyjmij z niego baterie, aby zapobiec ewentualnym wyciekom z baterii mogącym spowodować uszkodzenia pilota zdalnego sterowania.
• Średni okres użytkowania baterii wynosi około 6 miesięcy.
• Zużyte baterie należy wymienić na nowe wtedy, gdy sygnał dźwiękowy jednostki wewnętrznej nie jest słyszalny lub wtedy, gdy wskaźnik transmisji sygnału nie zapala się.
• Nie wolno używać zużytych baterii równocześnie z nowymi. W żadnym wypadku nie wolno używać różnych rodzajów baterii (np. alkaliczno-manganowych) równocześnie.

OBSŁUGA AUTOMATYCZNA

Gdy klimatyzator jest gotowy do użytku (sprawdź, czy jednostka jest włączona do sieci i czy dostępna jest energia elektryczna), włącz urządzenie naciskając na włącznik. Wskaźnik świetlny OPERATION na panelu wyświetlacza jednostki wewnętrznej zaświeci się.

1. Następnie za pomocą przycisku Mode wybierz tryb automatycznego ustawienia AUTO.
2. Aby ustawić pożądaną temperaturę w pomieszczeniu, naciśnij przycisk + lub -.
3. Aby uruchomić klimatyzator, naciśnij przycisk On/off (włącz/wyłącz). Wskaźnik świetlny OPERATION na panelu wyświetlacza jednostki wewnętrznej zaświeci się, a urządzenie będzie pracować w trybie automatycznego ustawienia AUTO. Podczas pracy w tym trybie prędkość wentylatora będzie automatycznie regulowana.
4. Po ponownym naciśnięciu przycisku On/off (włącz/wyłącz) urządzenie wyłącza się.

UWAGA!

• Działając w trybie AUTO, klimatyzator automatycznie wybierze tryb chłodzenia, wentylowania albo ogrzewania w zależności od zmierzonej różnicy między faktyczną temperaturą otoczenia w pomieszczeniu a temperaturą ustawioną na pilocie zdalnego sterowania.
• Jeżeli nie chcesz skorzystać z trybu automatycznego ustawienia AUTO, możesz uruchomić ręcznie inny pożądany tryb pracy.

Tryby pracy CHŁODZENIE, OGRZEWANIE oraz WENTYLOWANIE

1. Jeżeli nie odpowiada Ci wybór trybu pracy AUTO, możesz zmienić to ustawienie na tryb chłodzenia, osuszania lub ogrzewania, albo na wentylowanie, naciskając na przycisk ②.
2. Aby ustawić pożądaną temperaturę w pomieszczeniu, naciśnij przycisk + lub - (3) oraz 4).
3. Naciśnij na przycisk ⑤ Fan, aby wybrać odpowiednią prędkość wentylatora FAN, tzn. AUTO, HIGH (wysoka), MED (średnia) lub LOW (niska).
4. Naciśnij przycisk ① On/off (włącz/wyłącz). Wskaźnik świetlny zapali się, a klimatyzator rozpoczyna pracę zgodnie z zaprogramowanym ustawieniem. Aby wyłączyć urządzenie, naciśnij ponownie przycisk ① On/off (włącz/wyłącz).

UWAGA!

Podczas pracy w trybie wentylowania FAN ONLY nie można regulować temperatury, co oznacza, że możliwe są wtedy tylko czynności opisane w punkcie 1, 3 i 4.

OSUSZANIE

1. Naciśnij przycisk ② Mode, aby uruchomić funkcję osuszania DRY.
2. Aby ustawić pożądaną temperaturę, naciśnij przycisk + lub - (3) oraz 4).
3. Następnie naciśnij przycisk ① On/off (włącz/wyłącz). Wskaźnik świetlny zapali się, a klimatyzator rozpoczyna pracę w trybie osuszania DRY. Aby wyłączyć urządzenie, naciśnij ponownie przycisk ① On/off (włącz/wyłącz).

USTAWIANIE PROGRAMATORA TIMER

Przy pomocy przycisku ⑨ on/off (włącz/wyłącz) można z góry zaprogramować czas uruchomienia oraz wyłączenia klimatyzatora. Czas pracy klimatyzatora w funkcji programatora czasu timer ustawiony przy pomocy pilota zdalnego sterowania jest ograniczony w przedziale od 0.5 do 24 godzin.

1. Ustawianie czasu uruchomienia się START.

1.1 Naciśnij na przycisk ⑨ Timer on (włącz), wyświetlacz pilota zdalnego sterowania wskaże symbol ON TIMER, a ostatnio zaprogramowany czas uruchomienia klimatyzatora oraz sygnał "h" zostaną wyświetlone w polu wyświetlacza wskazującym ustawienie programatora czasu timer. Możesz teraz ustawić ponownie czas uruchomienia klimatyzatora. 1.2 Aby ustawić pożądany czas uruchomienia się klimatyzatora, naciśnij ponownie na przycisk ⑨ Timer on. 1.3 Po zaprogramowaniu czasu Timer on, ustawienie to zostanie natychmiast transmitowane z opóźnieniem ok. pół sekundy z pilota zdalnego sterowania do odbiornika klimatyzatora.

2. Ustawianie czasu wyłączenia się STOP.

2.1 Naciśnij na przycisk ⑩ Timer off (wyłącz), wyświetlacz pilota zdalnego sterowania wskaże symbol OFF TIMER, a ostatnio zaprogramowany czas wyłączenia klimatyzatora zostanie wyświetlony w polu wyświetlacza wskazującym ustawienie programatora czasu timer. Możesz teraz ustawić ponownie czas wyłączenia klimatyzatora. 2.2 Aby ustawić pożądany czas wyłączenia klimatyzatora, naciśnij ponownie na przycisk ⑩ Timer off (wyłącz). 2.3 Po zaprogramowaniu czasu Timer off, ustawienie to zostanie natychmiast transmitowane z opóźnieniem ok. pół sekundy z pilota zdalnego sterowania do odbiornika klimatyzatora.

Przykład ustawienia programatora czasowego (timer)

Aby klimatyzator włączył się za 6 godzin.

1. Wciśnij przycisk TIMER ON - na wyświetlaczu pojawi się ostatnio ustawiony czas do rozpoczęcia pracy oraz litera "h"
2. Wciskaj przycisk TIMER ON, aby wyświetlić "6:0h"
3. Po upływie jednej sekundy na wyświetlaczu cyfrowym pojawi się ponownie temperatura. Wskaźnik "TIMER ON" pozostaje widoczny, a funkcja ta zostaje uaktywniona.

Łączone programowanie czasowe

(równoczesne ustawienie czasu do włączenia - ON i wyłączenia - OFF)

Funkcja ta jest użyteczna, gdy chcesz, aby klimatyzator wyłączył się po pójściu spać, i

włączył się ponownie rano, gdy się budzisz lub gdy wracasz do domu.

Przykład:

Aby wyłączyć klimatyzator 2 godziny po ustawieniu i włączyć go ponownie 10 godzin po ustawieniu.

1. Wciśnij przycisk TIMER OFF (programator czasowy wyłączenia).
2. Wciskaj przycisk TIMER OFF ponownie, aby wyświetlić 2.0h na wyświetlaczu pod przyciskiem TIMER OFF
3. Wciśnij przycisk TIMER ON (programator czasowy włączenia).
4. Wciskaj przycisk TIMER ON ponownie, aby wyświetlić 10h na wyświetlaczu pod przyciskiem TIMER ON
5. Po upływie jednej sekundy na wyświetlaczu cyfrowym pojawi się ponownie temperatura. Wskaźnik TIMER ON OFF pozostaje widoczny, a funkcja ta zostaje uaktywniona.

UWAGA!

• Jeżeli ten sam czas został zaprogramowany jako czas uruchomienia się START oraz jako czas wyłączenia się STOP, to czas wyłączenia się urządzenia zostaje automatycznie podwyższony o 0,5 godz. (zaprogramowany czas wskazuje wtedy wartość mniejszą niż 10Hr) lub o 1 godzinę (zaprogramowany czas wskazuje wartość 10Hr lub wyższą).
• Aby zmienić zaprogramowany czas w funkcji Timer on/off time, wystarczy tylko nacisnąć na odpowiedni przycisk TIMER i ustawić ponownie czas.
• Czas ustawienia jest względny, to znaczy, że jest on oparty na różnicy czasu między faktycznym czasem a czasem ustawionym.

UWAGA!

• Nie wolno dopuścić do zamoczenia pilota zdalnego sterowania i należy chronić go przed wilgocią.
• Poza tym pilot zdalnego sterowania należy chronić przed działaniem wysokich temperatur oraz promieniowania.
• Odbiornik sygnału jednostki wewnętrznej należy chronić przed wpływem promieni słonecznych, w przeciwnym razie może to spowodować nieprawidłowe działanie klimatyzatora.

E OPTYMALNE DZIAŁANIE

Aby zapewnić optymalną wydajność działania klimatyzatora, zastosuj się do poniższych zaleceń:

• Ustaw kierunek nadmuchiwanego powietrza tak, aby nadmuch nie był skierowany bezpośrednio na znajdujące się w pomieszczeniu osoby.
• Ustaw temperaturę na poziomie umożliwiającym pełny komfort działania klimatyzatora; nie ustawiaj temperatury na przesadnie skrajnym poziomie.
• Pamiętaj o tym, aby w czasie eksploatacji klimatyzatora okna i drzwi w pomieszczeniu pozostały zamknięte, gdyż w przeciwnym wypadku może to spowodować spadek wydajności działania urządzenia.
• Podczas eksploatacji klimatyzatora nie umieszczaj żadnych przedmiotów w pobliżu wlotu i wylotu powietrza, gdyż może to spowodować spadek wydajności działania urządzenia, a zamknięcie wylotu może spowodować uszkodzenia klimatyzatora. Należy zapewnić skuteczny wydmuch i swobodny przepływ wydmuchiwanego powietrza w całym pomieszczeniu, a równocześnie swobodny dopływ powietrza do klimatyzatora.
• Pamiętaj o regularnym, okresowym czyszczeniu filtrów powietrza, gdyż w przeciwnym wypadku może to znacznie obniżyć wydajność chłodzenia lub wydajność grzania urządzenia. Zaleca się czyszczenie filtrów raz na dwa tygodnie.
• Pamiętaj o tym, aby w czasie eksploatacji klimatyzatora żaluzje poziome nie znajdowały się w położeniu zamkniętym.

F REGULACJA KIERUNKU WYDMUCHU POWIETRZA

• Kierunek wydmuchu powietrza klimatyzatora należy ustawić poprzez regulację żaluzji poziomych i pionowych.
• Należy tak ustawić żaluzje, aby nadmuch nie był skierowany bezpośrednio na osoby.
• Upewnić się, że wydmuchiwane powietrze może swobodnie krążyć w całym pomieszczeniu, aby uniknąć wystąpienia różnic temperatur.
• Położenie żaluzji pionowych należy ustawić za pomocą pilota zdalnego sterowania.
• Natomiast położenie żaluzji poziomych należy ustawić ręcznie.

Ustawianie pionowego kierunku przepływu powietrza (w górę - w dół)

Czynność tę należy wykonać w czasie pracy klimatyzatora.

W celu ustawienia położenia żaluzji pionowych należy używać pilota zdalnego sterowania. Nacisnąć przycisk AIR DIRECTION ⑧ na pilocie zdalnego sterowania. Przy każdym naciśnięciu przycisku żaluzja ustawi się o 0°.

Ustawianie poziomego kierunku przepływu powietrza (w lewo - w prawo)

Aby ustawić zadany przepływ powietrza, należy pociągnąć ręcznie w lewo albo w prawo dźwigienki regulacyjne poziomych żaluzji.

Uruchomienie automatycznego wachlowania żaluzji (do góry - w dół)

Funkcję można uaktywnić w czasie pracy klimatyzatora.

• Naciśnij na przycisk ⑦ SWING na pilocie zdalnego sterowania.
• Aby skasować tę funkcję, naciśnij ponownie na przycisk ⑦ SWING. Następnie naciśnij na przycisk ⑧ AIR DIRECTION (kierunek wydmuchu), aby zablokować żaluzje w pożądanym położeniu.

UWAGA!

Zachowaj należytą ostrożność i nie dotykaj wentylatora umieszczonego za żaluzjami pionowymi!

OSTRZEŻENIE

• Przyciski „AIR DIRECTION" ⑧ i „SWING" ⑦ nie działają, gdy klimatyzator jest wyłączony (także wtedy, gdy uruchomiona zostanie funkcja „TIMER ON").
• Nigdy nie należy zostawiać klimatyzatora działającego przez dłuższy czas w trybie chłodzenia ani suszenia z nawiewem powietrza skierowanym w dół. Może to bowiem spowodować tworzenie się skroplin na powierzchni żaluzji pionowych, na skutek czego może dojść do kapania skroplonej wody.
• Położenia żaluzji pionowych nie wolno ustawiać ręcznie. W tym celu zawsze należy używać przycisku ⑧ „AIR DIRECTION" albo przycisku „SWING" ⑦. Ręczne regulowanie wylotu powietrza może spowodować awarie. W przypadku niewłaściwego funkcjonowania żaluzji pionowych należy wyłączyć, a po chwili ponownie uruchomić klimatyzator.
• W przypadku ponownego uruchomienia klimatyzatora po jego uprzednim bezpośrednim wyłączeniu żaluzje pionowe mogą pozostać w bezruchu przez około 10 sekund.
• Nie należy korzystać z urządzenia, jeżeli żaluzje poziome znajdują się w położeniu zamkniętym.

G ZASADY DZIAŁANIA KLIMATYZATORA

CHŁODZENIE

OGRZEWANIE

OSUSZANIE

TRYB AUTOMATYCZNEGO USTAWIENIA

• Jeżeli klimatyzator zostaje uruchomiony w trybie automatycznego ustawienia AUTO (przycisk ② na pilocie zdalnego sterowania), to w zależności od ustawionej temperatury jak też od temperatury pomieszczenia wybiera on samoczynnie odpowiedni tryb pracy: CHŁODZENIE, OGRZEWANIE lub TYLKO WENTYLOWANIE.
• Klimatyzator reguluje automatycznie temperaturę pomieszczenia zgodnie z ustawioną wartością.
• Jeśli nie chcesz skorzystać z trybu automatycznego ustawienia AUTO, możesz uruchomić ręcznie inny pożądany tryb pracy.

SLEEP/TRYB OSZCZĘDNOŚCIOWY SLEEP

• Ta funkcja, której można używać wyłącznie w połączeniu z chłodzeniem, ogrzewaniem albo automatycznym funkcjonowaniem [COOL, HEAT i AUTO], sprawia, że klimatyzator automatycznie podwyższa ustawioną temperaturę o 1°C na godzinę (w trybie chłodzenia) albo ją obniża (w trybie ogrzewania) przez pierwsze 2 godziny. Klimatyzator będzie następnie przez 5 godzin utrzymywał tę temperaturę (ustawiona temperatura +/- 2 stopnie). Potem urządzenie wyłączy się automatycznie.

TRYB OSUSZANIA

• Ustawienie klimatyzatora w trybie osuszania uruchamia automatycznie funkcję osuszania w oparciu o różnicę pomiędzy temperaturą ustawioną a aktualną temperaturą pomieszczenia.
• Podczas pracy w trybie osuszania funkcja chłodzenia oraz funkcja wentylowania uruchamiają się i wyłączają na przemian w celu regulowania temperatury. Prędkość obrotowa wentylatora jest regulowana automatycznie.
• Również podczas normalnej pracy w trybie chłodzenia klimatyzator będzie osuszał powietrze.

UWAGA

Jeżeli klimatyzator pracuje w trybie osuszania, temperatura pomieszczenia może się obniżyć. Oznacza to, że higrostat będzie wskazywać podwyższoną względną wilgotność powietrza. Natomiast wilgotność absolutna powietrza w pomieszczeniu obniży się, w zależności od zawartości wilgoci w powietrzu (spowodowanej obecnością osób, parą z gotowania itp.).

H CZYSZCZENIE I KONSERWACJA

UWAGA

Przed przystąpieniem do czyszczenia klimatyzatora lub wymiany filtrów należy najpierw wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazdka sieciowego. W przypadku urządzeń S 3348 - SC 3348 - S3364: przerwać dopływ prądu do klimatyzatora.

Czyszczenie jednostki wewnętrznej oraz pilota zdalnego sterowania

UWAGA

• Do regularnego czyszczenia jednostki wewnętrznej klimatyzatora oraz pilota zdalnego sterowania należy używać wyłącznie miękkiej i suchej ściereczki.
• Jeżeli panel jest bardzo zanieczyszczony, można użyć lekko wilgotnej ściereczki zmoczonej w letniej wodzie.
• Panel przedni jednostki wewnętrznej można zdjąć i umyć go wodą, a następnie wytrzeć dokładnie do sucha.
• Do czyszczenia urządzenia nie wolno używać ściereczki nasyconej środkami chemicznymi ani szczotki. W żadnym wypadku nie wolno używać w tym celu czyszczących środków chemicznych, benzyny, rozpuszczalników ani innych preparatów czyszczących, gdyż może to spowodować uszkodzenia lub zniekształcenie plastikowej obudowy.

Czyszczenie filtrów powietrza

Zatkanie się filtra powietrza powoduje zmniejszenie wydajności chłodzenia klimatyzatora, dlatego filtr powietrza należy czyścić raz na 2 tygodnie.

A+B = Aktywny filtr węglowy / 3M1M HAF Filtr

1. Unieś panel przedni jednostki wewnętrznej klimatyzatora do pozycji, w której słyszalne będzie kliknięcie.
2. Uchwyć za uchwyt filtr ekranowy i unieś go ostrożnie z obudowy filtra, a następnie pociągnij go w dół.
3. Wyjmij filtr ekranowy z urządzenia.
4. Filtr ekranowy należy czyścić raz na 2 tygodnie.
5. Filtr ekranowy należy czyścić z użyciem letniej wody.
6. Tylnego filtra z węglem aktywnym nie należy czyścić. Filtr ten, gdy jest zabrudzony, po prostu przestaje odfiltrowywać nieprzyjemne zapachy. W tym momencie filtr ten trzeba wymienić na nowy. (dostępny u twojego dilera). Zaleca się wymianę tego filtra dwa razy w ciągu sezonu.

1. Zielony filtr 3M HAF w razie zabrudzenia daje widoczne oznaki zabrudzenia na i wewnątrz filtra. W razie zabrudzenia filtra tego nie można czyścić, lecz trzeba go wymienić na nowy (dostępny u twojego dilera). Zaleca się wymianę tego filtra dwa razy w ciągu sezonu.

Nowy filtr

1. Po wymianie filtra z węglem aktywnym i filtra 3M HAF w oprawie filtrów w module filtra siatkowej, moduł ten włóż na miejsce w klimatyzatorze.
2. Przed ponownym zamontowaniem filtr wysusz dokładnie i upewnij się, czy nie jest on uszkodzony.
3. Umieść filtr odświeżający z powrotem na swoim miejscu.
4. Umieść górną część filtra z powrotem w urządzeniu, zwracając przy tym uwagę na to, aby jego krawędzie ułożone zostały prawidłowo, a następnie umieść filtr z powrotem we właściwym położeniu.

Przechowywanie i konserwacja

Jeżeli nie będziesz używać klimatyzatora przez dłuższy okres czasu, wykonaj następujące czynności:

1. Włącz klimatyzator na około 6 godzin, nastawiając go na funkcję wentylowania, w celu całkowitego osuszenia wnętrza urządzenia.
2. Wyłącz klimatyzator i wyjmij przewód zasilający (w modelach S(C)3348 - S3364 wyłącz zasilanie prądem). Wyjmij baterie z pilota zdalnego sterowania.
3. Jednostka zewnętrzna klimatyzatora wymaga okresowego czyszczenia oraz konserwacji. Czynności te należy zlecić fachowcowi z autoryzowanego serwisu naprawczego lub serwisu firmy dostawczej.

Kontrola przed ponownym użyciem

• Sprawdź, czy przewód zasilający nie jest uszkodzony lub czy jest przyłączony do sieci zasilającej.
• Sprawdzić, czy włożone zostały filtry powietrza.
• Sprawdź, czy po dłuższej przerwie w używaniu klimatyzatora wlot i wylot powietrza nie są przypadkiem zablokowane bądź zapchane.

UWAGA

• Podczas wymiany filtrów nie dotykaj metalowych części urządzenia, gdyż ich ostre krawędzie mogą spowodować skaleczenie.
• Do czyszczenia wnętrza klimatyzatora nie wolno w żadnym wypadku używać wody. Kontakt z wodą może uszkodzić izolację oraz spowodować zwarcie, a w konsekwencji porażenie elektryczne.
• Przed przystąpieniem do czyszczenia klimatyzatora należy najpierw wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazdka sieciowego.

WSKAZÓWKI DOTYCZĄCE DZIAŁANIA

Podczas normalnego działania klimatyzatora mogą wystąpić następujące sytuacje:

1. Zabezpieczenie klimatyzatora.

Zabezpieczenie sprężarki

• Po zatrzymaniu pracy sprężarki należy odczekać 3 minuty do ponownego jej uruchomienia.

Blokada wydmuchu zimnego powietrza Anti-cold air

• Urządzenie zostało tak skonstruowane, że nie wydmuchuje ono zimnego powietrza podczas pracy w trybie ogrzewania, jeśli wewnętrzny wymiennik ciepła pracuje w opisanych poniżej trzech sytuacjach oraz ustawiona temperatura nie została osiągnięta.

A. Gdy ogrzewanie właśnie się rozpoczyna. B. Podczas odszraniania. C. Grzanie przy niskiej temperaturze.

Odszranianie

• Podczas odszraniania wentylatory jednostki wewnętrznej oraz jednostki zewnętrznej zatrzymują się.
• Jeżeli klimatyzator pracuje przy niskiej temperaturze zewnętrznej i wysokiej wilgotności powietrza, na wymienniku ciepła jednostki zewnętrznej pojawia się lód. Zjawisko to ma bardzo niekorzystny wpływ na pracę klimatyzatora.
• W takim przypadku tryb ogrzewania zostaje wyłączony na kilka minut, a włącza się automatycznie funkcja odszraniania. Czas odszraniania wynosi od 4 do 10 minut i zależny jest od temperatury na zewnątrz oraz od ilości lodu zgromadzonego na jednostce zewnętrznej.

2. Z jednostki wewnętrznej wydobywa się biała mgiełka.

• Podczas pracy klimatyzatora w trybie chłodzenia w pomieszczeniu o wysokiej wilgotności względnej przy dużej różnicy temperatur pomiędzy wlotem a wylotem powietrza z jednostki wewnętrznej może wydobywać się biała mgiełka.
• Jeżeli klimatyzator uruchamia się ponownie w trybie ogrzewania, może wytworzyć się biała mgiełka na skutek wilgoci osadzającej się w czasie chłodzenia albo suszenia na powierzchni nawilżacza jednostki wewnętrznej.

3. Klimatyzator wydaje dziwne dźwięki.

W czasie pracy sprężarki albo bezpośrednio po jej zatrzymaniu może być słyszalne ciche syczenie. Ten dźwięk powstaje na skutek obiegu czynnika chłodniczego lub bezpośrednio po wstrzymaniu obiegu. Podczas pracy sprężarki albo bezpośrednio po jej zatrzymaniu może być słyszalne ciche skrzypienie. Dźwięk ten spowodowany jest kurczeniem się i wydłużaniem plastikowych części urządzenia na skutek zmian temperatury. Poza tym słyszalny może być dźwięk powstający podczas powrotu zaworów do położenia wyjściowego w chwili, gdy włączone zostało po raz pierwszy zasilanie.

4. Z jednostki wewnętrznej wydmuchiwany jest kurz.

• Jest to normalne zjawisko w przypadku, gdy klimatyzator nie był używany przez dłuższy czas lub podczas pierwszego użycia urządzenia.

5. Z jednostki wewnętrznej wydobywa się specyficzny zapach.

Zjawisko to spowodowane jest tym, że urządzenie wydziela różne zapachy przenikające do niego z otoczenia, jak zapach mebli, zapach dymu.

1. Klimatyzator zmienia tryb chłodzenia COOL lub ogrzewania HEAT na tryb wentylatora FAN only.
2. Gdy temperatura wewnątrz pomieszczenia osiągnie ustawiony poziom, sprężarka klimatyzatora wyłącza się samoczynnie, a klimatyzator przechodzi na tryb wentylowania FAN only. Sprężarka załącza się ponownie wtedy, gdy temperatura wewnątrz pomieszczenia (w trybie chłodzenia) podniesie się lub w trybie ogrzewania HEAT spadnie do ustawionej uprzednio wartości.
3. Podczas pracy klimatyzatora w trybie chłodzenia w pomieszczeniu o wysokiej wilgotności względnej (przekraczającej 80%) skroplona woda może zbierać się na powierzchni jednostki wewnętrznej. W takim przypadku żaluzje poziome należy ustawić w położeniu maksymalnym oraz wybrać wysoką prędkość wentylatora (HIGH).
4. Ogrzewanie
5. Podczas pracy w trybie ogrzewania klimatyzator pobiera energię cieplną z otoczenia przez część zewnętrzną i przenosi ją do jednostki wewnętrznej, która ogrzewa pomieszczenie. Jeżeli temperatura na zewnątrz obniży się, zmniejszy się także ilość ciepła pobieranego przez klimatyzator, na skutek czego spadnie wydajność grzania części wewnętrznej.
6. Funkcja Auto-restart
7. W przypadku wystąpienia przerwy w zasilaniu klimatyzator wyłącza się.

Urządzenie jest zaopatrzone w funkcję automatycznego restartu, dzięki której po ponownym pojawieniu się zasilania klimatyzator zostanie uruchomiony z wybranymi ustawieniami.

1. Wykrycie wycieku czynnika chłodniczego
2. Klimatyzator jest wyposażony w system wykrywania wycieku czynnika chłodniczego. Gdy jednostka zewnętrzna wykryje brak czynnika chłodniczego, klimatyzator się wyłączy, natomiast na wyświetlaczu jednostki wewnętrznej pojawi się alarm EC.

Jeśli pojawi się taki alarm, nie uruchamiaj ponownie klimatyzatora, ale skontaktuj się z dostawcą.

USUWANIE ZAKŁÓCEŃ

Usterki oraz sposób usunięcia

AWARIA

Jeżeli wystąpi któraś z podanych usterek, wyłącz natychmiast klimatyzator. Odłącz urządzenie od źródła zasilania i skontaktuj się z serwisem firmy dostawczej.

• Bezpiecznik stale przepala się lub przycisk wyłącznika automatycznego wyskakuje.
• Do klimatyzatora dostała się woda lub inna ciecz.
• Pilot zdalnego sterowania w ogóle nie działa lub działa nieprawidłowo.
• Inne odbiegające od normy sytuacje.

Problem /usterka Możliwa przyczyna Sposob usunięcia
Klimatyzator nie działa	Przerwa w dopływie prȩdu.
	Klimatyzator nie zostal w檩śćwie przyłączenia do sieci zasilajȩcej
	Bezpiecznik jest przypalony
	Baterie pilota zdalnégo sterowania zuzywy sie.
	Odległowość pilota w stosunku do urzadzenia przykracza和他的 zasięg wynoszczy 6-7 metrów lub jakości przyszkoda uniemozgliwa odbior sygnalu pilota zdalnégo sterowania
	Czas ustawiony przy pomocy programatora czasu jest niewośćWi
Jednostka wyląca są i freizej są nie uruchamia.	Mоżliwy brak czynnika chłodniczego.
Efektywność chłodzenia i grzania urzadzenia nie jest wystarczȩca, pomimoź klimatyzator działa	Niewośćustawieu temperature
	Filtr powietrza jest zapchany. Oczyść filtrowe
	Drzew lub okna w pomieszczemu są otwarte
	Kratki wlotowe i wylotowe powietrza są zablokownik.
	Uruchomil są system zabeepieczzenia czasowego sprawęzarki uniemozgliwuajcy uruchomienie przy uplywem 3 minut.
	Zostawuruchomiony tryb odszranie elementu zewétrzngo
Prędkość wentylatoraNie daje są ustawić.	Klimatyzator jest ustawIONy w trybie 'Auto'
	Klimatyzator jest ustawIONy w trybie 'Osuszania'
Wskaznik temperatury TEMP nie wyświetla są	Klimatyzator jest ustawIONy w trybie 'WentylOWania'

Jeżeli podane wskazówki nie dadzą zadowalającego rezultatu, należy skontaktować się z serwisem firmy dostawczej, opisując przy tym dokładnie rodzaj zaistniałej usterki oraz podać numer urządzenia.

UWAGA!

Naprawę urządzenia należy zlecić wyłącznie fachowcowi z autoryzowanego serwisu naprawczego lub serwisu firmy dostawczej.

K WARUNKI GWARANCJI

Klimatyzator jest objęty 48-miesięczną gwarancją na kompresor i 24-miesięczną gwarancją na inne podzespoły klimatyzatora, liczoną od momentu zakupu klimatyzatora. Obowiązują przy tym następujące zasady:

1. Producent nie honoruje jakichkolwiek roszczeń o odszkodowanie, w tym roszczeń z tytułu szkody wynikowej.
2. Naprawa lub wymiana części lub podzespołów w okresie gwarancji nie ma wpływu na obowiązujący okres gwarancji.
3. Gwarancja przepada, jeżeli w urządzeniu dokonano zmian, wmontowano części nieoryginalne, lub też, jeżeli urządzenie było naprawiane przez osoby nieuprawnione.
4. Gwarancja nie obejmuje części, które w trakcie eksploatacji ulegają normalnemu zużyciu, jak np. filtr.
5. Gwarancja jest ważna wyłącznie za okazaniem oryginalnego, opatrzonego datą dowodu zakupu (paragonu), na który nie naniesiono żadnych poprawek.
6. Gwarancja nie obowiązuje w przypadku uszkodzenia powstałego wskutek niezgodnego z instrukcją obchodzenia się z urządzeniem lub będącego rezultatem zaniedbania.
7. Koszty i ryzyko związane z przesyłką klimatyzatora lub części zamiennych ponosi klient.
8. Gwarancja nie obowiązuje w przypadku uszkodzenia powstałego na skutek używania innych filtrów niż filtry.
9. Wyciek płynu chłodniczego z instalacji spowodowany nieprawidłowym montażem lub obsługą przez niewykwalifikowany personel nie podlega naprawie gwarancyjnej. Uszkodzenia jednostki podczas montażu, demontażu lub rozłączania jednostki niezgodnie z instrukcją lub niezgodnie z lokalnym prawem i przepisami powoduje utratę gwarancji.

Jeżeli instrukcja obsługi nie zapewnia rozwiązania powstałej usterki, należy skonsultować się z dealerem. Jeżeli powstała usterka wymusza rozłączenie układu chłodniczego w celu jej usunięcia, to takie rozłączenie układu mogą przeprowadzić jedynie wykwalifikowany i autoryzowany personel, zgodnie z lokalnym prawem i przepisami.

Nie należy utylizować urządzeń elektrycznych jako niesortowanych odpadów komunalnych, należy korzystać z oddzielnych pojemników przeznaczonych do tego celu. Prosimy skontaktować się z lokalnymi władzami w celu uzyskania informacji dotyczących dostępnych systemów zbierania odpadów. Jeśli urządzenia elektryczne są utylizowane na wysypiskach, niebezpieczne substancje mogą przedostać się do wód gruntowych i dostać się do łańcucha żywnościowego, narażając was na pogorszenie zdrowia i samopoczucia. Przy wymianie starych urządzeń na nowe, dostawca jest zobowiązany do zabrania starych urządzeń do utylizacji za darmo. Nie wrzucaj baterii do ognia, ponieważ mogą wybuchnąć lub może nastąpić wyciek szkodliwych substancji. Przy wymianie lub utylizacji pilota należy usunąć z niego baterie i utylizować je zgodnie z zasadami prawa, ponieważ są one szkodliwe dla środowiska.

Informacja dotycząca środowiska: To urządzenie zawiera fluorowane gazy cieplarniane objęte treścią protokołu z Kioto, dlatego naprawę klimatyzatora bądź jego demontaż należy zlecić fachowcom z autoryzowanego serwisu naprawczego.

Urządzenie to zawiera czynnik chłodniczy R410A w ilości podanej w powyższej tabeli. Czynnika chłodniczego R410A nie należy wprowadzać do atmosfery: R410A jest fluorowanym gazem cieplarnianym o wskaźniku GWP (Global Warming Potential) wynoszącym = 1975.

Internet:

Dla Państwa wygody przygotowaliśmy elektroniczną wersję instrukcji obsługi, którą znajdą Państwo na stronie www.qlima.com

PL

152

Model S 3325 SC 3325 S 3331 SC 3331 S 3348	SC 3348 S 3354
Typ klimatyzatora		Model nascienny kli-matzyzora	Model nascienny kli-matzyzora	Model nascienny kli-matzyzora	Model nascienny kli-matzyzora	Model nascienny kli-matzyzora	Model nascienny kli-matzyzora	Model nascienny kli-matzyzora
Moc chlodzenia nom. (min - max) *	W	2700 (900 - 3400)	2500 (1324 - 3146)	3100 (1000 - 4000)	3100 (1260 - 3933)	4900 (1500 - 6000)	4400 (1600 - 5220-240)	6500 (2260 - 7220)
Klasa EE chlodzenia*		A A+ A+ A+ A++ A+ A++
EER*		5.4 5.6 5.8	5.6 6.6 5.9 6.4
Wydajnosć grzania nom. (min - max) *	W	2600 (900 - 3800)	2400 (876 - 3452)	3000 (1000 - 4200)	2500 (1043 - 4361)	4800 (1500 - 6300)	4300 (1316 - 6052)	6500 (1060 - 8790)
Klasa EE ogrzewania*		A	A	A	A A A A
COP*		3.8 3.8 3.8	3.8 3.8 3.8 3.8
Zdolność osuszania ** / ***	L / 24 h 24	24 26 26 41 41 48
Pobó rync - chlodzenia	kW	0.85	0.78	0.96	1.08	1.54	1.60	2.30
Pobó rync - grzanie	kW	0.68	0.77	0.89	1.19	1.41	1.55	2.60
Rocznę zuzyc ekresi energi	kWh	172 / 944	156 / 884	186 / 1154	200 / 921	315 / 1808	267 / 1658	355 / 2395
Napiȩcie sieci zasilajȩcej	V / Hz / Ph	220-240/- / 50 / 1	220-240/- / 50 / 1	220-240/- / 50 / 1	220-240/- / 50 / 1	220-240/- / 50 / 1	220-240/- / 50 / 1	220-240/- / 50 / 1
Napiȩcie elektryczne (nom.) chlodzenia / grzanie	A	3.7 / 2.9	3.7 / 2.9	4.2 / 3.7	4.4 / 3.8	6.7 / 6.1	6.7 / 6.4	10.0 / 12.0
Napiȩcie elektryczne (max.)	A	9	9.5	10.5	11.5	11.5	12.5	13.65
Przepustowość powietrzna **	m3/h	560/540/425	500/440/350	565/550/420	500/440/350	660/635/390	580/400/370	1150/1050/900
Dla pomieszczego od -do**	m3	60-85	60-85	80 - 100	80 - 100	125 - 145	125 - 145	160 - 200
Odpowiedie regiony		W / A / C	W / A / C	W / A / C	W / A / C	W / A / C	W / A / C	W / A / C
Typ spreȩzarki		Obrotowy	Obrotowy	Obrotowy	Obrotowy	Obrotowy	Obrotowy	Obrotowy
Prędkość wentylatora		3	3	3	3	3	3	3
Zakres termostatu	°C	17 - 32	17 - 32	17 - 32	17 - 32	17 - 32	17 - 32	17 - 32
Obługa ręczna / mechanicza / elektryczna		Elektronicy pilot zdalnej sterowania	Elektronicy pilot zdalnej stero-wania	Elektronicy pilot zdalnej stero-wania	Elektronicy pilot zdalnej stero-wania	Elektronicy pilot zdalnej stero-wania	Elektronicy pilot zdalnej stero-wania	Elektronicy pilot zdalnej stero-wania
Pilot zdalnégo sterowania Tak / Nie		Tak	Tak	Tak	Tak	Tak	Tak	Tak
Filtrowy powietrza typ(y)		Ekranowy, aktwyny filtr wglowy, 3M HAF	Ekranowy, aktwyny filtr wglowy, 3M HAF	Ekranowy, aktwyny filtr wglowy, 3M HAF	Ekranowy, aktwyny filtr wglowy, 3M HAF	Ekranowy, aktwyny filtr wglowy, 3M HAF	Ekranowy, aktwyny filtr wglowy, 3M HAF	Ekranowy, aktwyny filtr Wglowy, 3M HAF
Czynnik chlidniczy robź/ gr	K / g	R410A / 800	R410A / 950	R410A / 800	R410A / 950	R410A / 1250	R410A / 1250	R410A / 1950
Czynnik chlidniczy		1975	1975	1975	1975	1975	1975	1975
Srednica rury przyłączeniowej czynnika chlidniczegocieciez - gas	mm	6.35 / 9.52	Szybkoziączka	6.35 / 9.52	Szybkoziączka	6.35 / 12.7	Szybkoziączka	9.52 / 15.9
Normalne cieżnienie sssania / sprzȩania (wart. maksymalne)	bar	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)
Wymiary olomontu w得天独厚o (szer x wys x gl. wys)	mm	800x275x188	800x275x188	800x275x188	800x275x188	940x275x205	940x275x205	1045x315x235
Wymiary elementu zewnțrzejno (szer x gl.x wys)	mm	780x540x250	780x540x250	780x540x250	780x540x250	760x590x285	760x590x285	845x700x320
Ciezar nettow Jednostki w得天独厚nej	kg	7	13	7	13	9	15	16
Ciezar nettow Jednostki ziewnțrzejno	kg	30 28 30 28 35 37						49
Ciezar brutto Jednostki w得天独厚nej	kg	9	17	9	17	12	20	18
Ciezar brutto Jednostki ziewnțrzejno	kg	32 31 32 31 37 38						51
Pozlom halasu - Jednostka w得天独厚na ****	dB(A)	58 54 57 55 55 66 63
Pozlom halasu - Jednostka z得天独厚na ****	dB(A)	64	64	64	64 62 65 66
Pozlom halasu - Jednostka w得天独厚na (low) ****	dB	31 31 25 25 28 28 38
Klasa bezpiecieństwa Jednostka wew.	IP	IP20	IP20	IP20	IP20	IP20	IP20	IPX0
Klasa bezpiecieństwa Jednostka zawn.	IP	IP24	IP24	IP24	IP24	IP24	IP24	IP24
Klasa bezpieczniki		T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V

• EN 14511-2011/EN 14825 ** Podane wartości są orientacyjne, z zastrzeżeniem zmian *** Usuwanie skroplin przy temp. 32°C 80% RH *** EN 12108-2008

Bästekund,
