S 3348 IN - Aircondition QLIMA - Gratis brugsanvisning og manual

Produkttype	Vægmonteret klimaanlæg (split system)
Mærke	Qlima
Model	S 3348 IN
Kølekapacitet (nominel)	4900 W (område 1500 - 6000 W)
Varmekapacitet (nominel)	4800 W (område 1500 - 6300 W)
Energiklasse (køling)	A++
SEER	6,6
SCOP	3,8
Strømforsyning	220-240 V~ / 50 Hz / 1 fase
Nominel strøm (køling / varme)	6,7 A / 6,1 A
Luftstrøm (høj / medium / lav)	660 / 635 / 390 m³/h
Mål indendørsenhed (L x H x D)	940 x 275 x 205 mm
Mål udendørsenhed (L x H x D)	760 x 590 x 285 mm
Nettovægt indendørsenhed	9 kg
Nettovægt udendørsenhed	35 kg
Lydniveau indendørsenhed (maks.)	55 dB(A)
Lydniveau udendørsenhed (maks.)	62 dB(A)
Kølemiddel	R410A, fyldning 1250 g, GWP 1975
Filtre	Skærm, aktivt kul, 3M HAF
Fjernbetjening	Ja (elektronisk med LCD-skærm)
Funktionstilstande	Auto, Cool, Heat, Dry, Fan, Sleep, Turbo, Home Freezing Prevention
Timer	Programmerbar (tænd/sluk, 0,5 til 24 timer)
Indstillet temperaturområde	17 °C til 30 °C
Affugtningskapacitet	41 L/24h
Garanti	2 år på dele, 4 år på kompressoren

Ofte stillede spørgsmål - S 3348 IN QLIMA

Hvad gør jeg, hvis mit Qlima S 3348 IN klimaanlæg ikke tænder?

Kontroller først, om strømforsyningen er til stede (afbrydelse, sikring eller afbryder). Sørg for, at stikket er helt indsat. Hvis du bruger fjernbetjeningen, kontrollér batterierne: hvis de er slidte, udskift dem med to nye AAA-batterier. Hvis fjernbetjeningen er for langt væk (mere end 6-7 m) eller er blokeret, bring den tættere på modtageren på indendørsenheden.

Hvor ofte skal jeg rense filtrene på mit S 3348 IN?

Det anbefales at rengøre skærmfilteret hver anden uge for at opretholde effektiviteten. Fjern frontpanelet, tag filteret ud, vask det med vand eller støvsug det, og tør det, før det sættes i igen. Aktivt kulfiltre og 3M HAF filtrer kan ikke rengøres: de skal udskiftes to gange pr. sæson.

Hvorfor køler mit klimaanlæg ikke rummet tilstrækkeligt?

Flere mulige årsager: den indstillede temperatur er for høj (indstilling mellem 17 og 30 °C), luftfilteret er tilstoppet (rens det), døre eller vinduer er åbne (luk dem), luftindtag eller -udtag er blokeret (fjern hindringer). Hvis kompressoren lige er stoppet, skal du vente 3 minutter, før du starter igen.

Hvordan programmerer jeg timeren på S 3348 IN?

Tryk på TIMER ON knappen for at indstille starttidspunktet: hvert tryk øger med 30 minutter op til 10 timer, derefter med 60 minutter. Tilsvarende indstiller TIMER OFF sluk. For en kombination, indstil først sluk, derefter tænd. For eksempel, for at slukke om 2 timer og tænde igen om 10 timer, brug TIMER OFF (2,0t) derefter TIMER ON (10t).

Hvad betyder koden 'EC' på indendørsenheden?

Koden EC indikerer en alarm for kølemiddellækage registreret af systemet. Genstart ikke apparatet og kontakt straks din leverandør eller en autoriseret tekniker. En R410A-lækage kræver professionel indgriben.

Hvordan indstiller jeg luftstrømmen på mit klimaanlæg?

De lodrette lameller (op-ned) justeres med fjernbetjeningen: tryk på AIR DIRECTION knappen (hvert tryk ændrer vinklen med 6°). For automatisk sving, brug SWING knappen. De vandrette lameller (venstre-højre) flyttes manuelt med de små håndtag. Tving aldrig de lodrette lameller i hånden.

Hvorfor kommer der damp ud af indendørsenheden?

Det er normalt under visse forhold: damp opstår ved stor temperaturforskel mellem luftindtag og -udtag i køletilstand, især i et fugtigt rum. I varmetilstand kan restfugt på varmeveksleren skabe en hvid tåge ved genstart.

Kompressoren laver en let lyd, er det normalt?

Ja. Hvislen skyldes kølemiddelgas i cirkulation. En knirken kan komme fra udvidelse/sammentrækning af plastdele på grund af temperaturændringer. En lyd ved omplacering af lameller er også normal.

Hvad er garantiperioden for Qlima S 3348 IN?

Garantien er 24 måneder (2 år) på dele og arbejde, og 48 måneder (4 år) på kompressoren, regnet fra købsdatoen. Den er gyldig ved fremvisning af den originale faktura. Brugte filtre (aktivt kul, 3M HAF) er ikke dækket.

Hvordan aktiverer jeg Sleep-tilstand (slumretilstand), og hvad bruges den til?

Tryk på SLEEP knappen på fjernbetjeningen. I køletilstand stiger temperaturen med 1 °C i timen i 2 timer, forbliver derefter stabil i 5 timer, før den automatisk slukker. I varmetilstand falder temperaturen med 1 °C i timen. Dette giver energibesparelser og komfort om natten.

BRUGSANVISNING S 3348 IN QLIMA

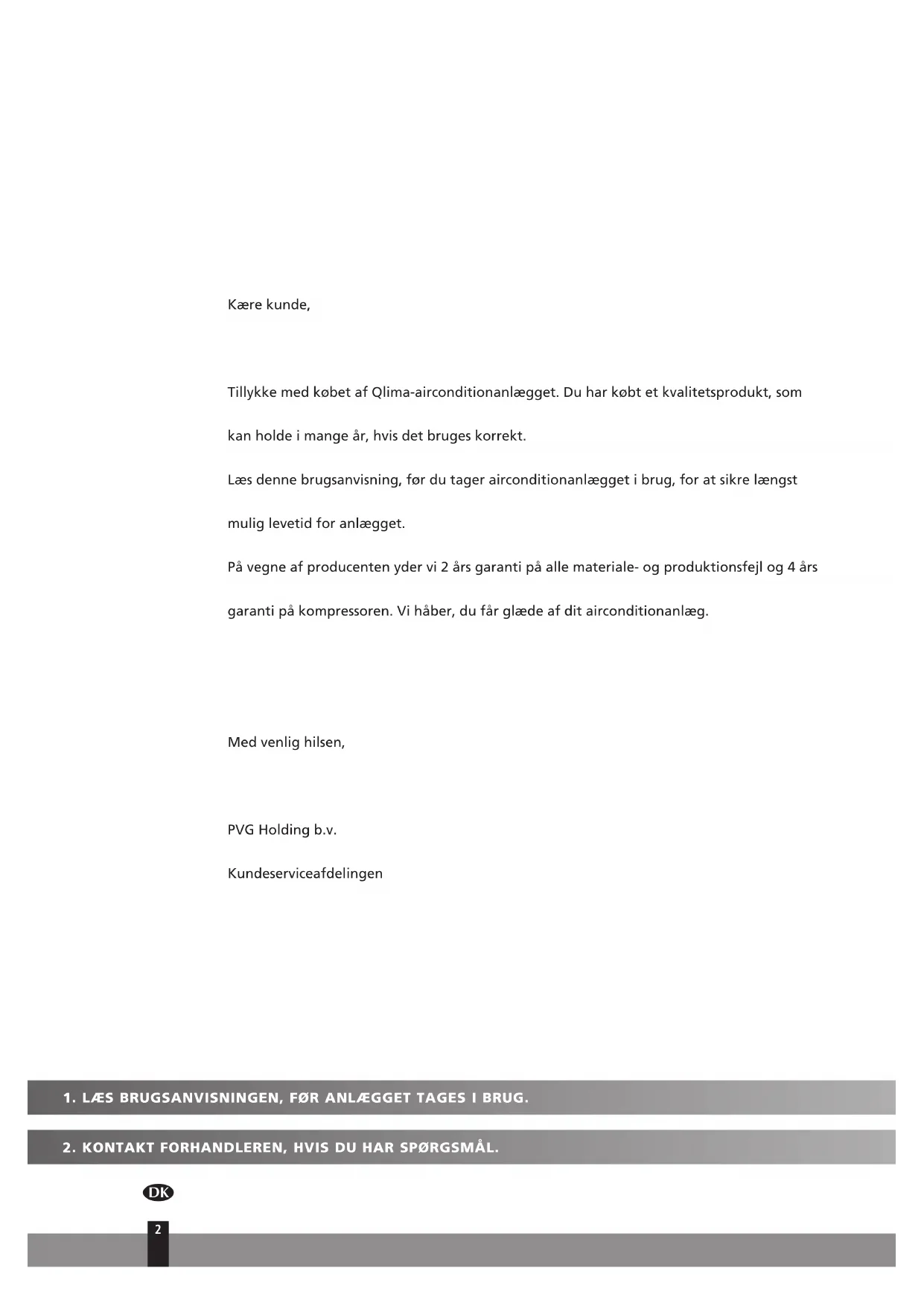

Tillykke med købet af Qlima-airconditionanlægget. Du har købt et kvalitetsprodukt, som kan holde i mange år, hvis det bruges korrekt.

Læs denne brugsanvisning, før du tager airconditionanlægget i brug, for at sikre længst mulig levetid for anlægget.

På vegne af producenten yder vi 2 års garanti på alle materiale- og produktfejl og 4 års garanti på kompressoren. Vi håber, du får glæde af dit airconditionanlæg.

Med venlig hilsen,

PVG Holding b.v.

Kundeserviceafdelingen

1. LÆS BRUGSANVISNINGEN, FØR ANLÆGGET TAGES I BRUG.
2. KONTAKT FORHANDLEREN, HVIS DU HAR SPØRGSMÅL.

DK

INDHOLD

A. SIKKERHEDSANVISNINGER

B. OVERSIGT OVER DELENE C. DRIFTSTEMPERATUR D. BRUG AF FJERNBETJENING E. OPTIMAL DRIFT F. JUSTERING AF LUFTSTRØMMENS RETNING G. SÅDAN FUNGERER AIRCONDITIONANLÆGGET H. VEDLIGEHOLDELSE

I. TIP TIL DRIFT J. TIP TIL FEJLFINDING

K. GARANTIBETINGELSER

L. TEKNISKE DATA

LÆS DENNE BRUGSANVISNING

I brugsanvisningen kan du finde mange gode råd om korrekt brug og vedligeholdelse af airconditionanlægget. Du kan finde mange svar på almindelige problemer i kapitlet Tip til fejlfinding. Hvis du først gennemlæser kapitel J, Tip til fejlfinding, er det muligvis ikke nødvendigt at tilkalde service.

A SIKKERHEDSANVISNINGER

Produktet skal installeres på en sådan måde, at det overholder lokale og nationale bestemmelser, vedtægter og standarder. Dette produkt er beregnet til brug som et airconditionanlæg i private hjem og er kun egnet til brug i tørre omgivelser, under almindelige forhold i private hjem, indendørs i stuer, køkkener eller i garager. Anlægget må kun sluttes til stikkontakter med jordforbindelse med en spænding på 220-240 V~/50 Hz. Modellerne S 3348 - SC 3348 - S 3364 skal tilsluttes direkte til spændingskilden med strømledningen.

VIGTIGT

• Enheden SKAL altid være jordforbundet. Hvis strømforsyningen ikke er jordforbundet, må enheden ikke tilsluttes. Stikket skal altid være let tilgængeligt, når det er tilsluttet. Læs disse anvisninger grundigt, og følg anvisningerne.
• Varmepumper indeholder kølegas og er klassificeret som trykbærende udstyr. Derfor skal man altid kontakte en autoriseret køletekniker/montør til installation og vedligeholdelse af varmepumper. Varmepumper skal efterses og lækagesøges minimum en gang om året af en autoriseret køletekniker. Garantien dækker ikke skader, der skyldes forsømmelse eller handlinger, der afviger fra dem, der er beskrevet i denne brugsanvisning.

• Forsyningsspændingen skal svare til den forsyningsspænding, der er angivet på typeskiltet.
• Stikkontakten og strømforsyningen skal være egnet til den spænding, der er angivet på typeskiltet.
• Stikket på anlæggets kabel skal passe ind i stikkontakten.
• Anlægget skal placeres og monteres på et stabilt underlag.

DK

Bed en autoriseret elektriker om at kontrollere spændingsforsyningen til anlægget, hvis du er usikker på, om den er kompatibel med anlægget.

• Dette anlæg er produceret i overensstemmelse med CE-sikkerhedsstandarderne. Du skal dog altid være forsigtig ved håndtering af elektrisk udstyr.
• Dæk aldrig luftindtaget og -udtaget til. Anlægget må ikke komme i kontakt med kemikalier.
• Undgå at sprøjte vand på anlægget eller nedsænke det i vand. Sluk apparatet, og tag stikket ud af stikkontakten, hvis der kommer vand i den indendørs enhed.
• Undlad at stikke hænder, fingre eller genstande ind i anlæggets åbninger.
• Som med alt andet elektrisk udstyr skal du være opmærksom, når der er børn i nærheden af anlægget.
• Reparation og/eller vedligeholdelse må kun udføres af en autoriseret servicetekniker eller forhandleren. Følg anvisningerne vedrørende brug og vedligeholdelse i brugsanvisningen til dette anlæg.
• Tag altid stikket ud af stikkontakten, når anlægget ikke er i brug.
• Anlægget må ikke tændes eller slukkes ved at sætte stikket i stikkontakten eller tage det ud af stikkontakten. Brug kun tænd/sluk-knappen på airconditionanlægget eller på fjernbetjeningen.
• Undlad at tildække airconditionanlægget, mens det kører. Afbryd strømmen, inden enheden åbnes.
• Træk altid stikket ud af stikkontakten eller afbryd strømmen, når klimaanlægget rengøres eller vedligeholdes.
• Undlad at placere gasbrændere, gasovne eller brændeovne i luftstrømmen.
• Undlad at betjene eller berøre airconditionanlægget med våde hænder.
• Bemærk, at den udendørs enhed støjer under brug, og at denne støj kan overskride de lokale støjgrænser. Det er brugerens ansvar at sørge for, at udstyret overholder den

lokale lovgivning.

• Dette apparat er ikke beregnet til at bruges af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner, eller som mangler erfaring og viden, med mindre de har fået supervision eller instruktion om brugen af apparatet af en person med ansvaret for deres sikkerhed.
• Børn bør være under opsyn, så det sikres, at de ikke leger med apparatet.
• Det frarådes at opholde sig i den direkte luftstrøm.
• Drik aldrig kondensvandet fra klimaanlægget. Anlægget kan/DD
• Hvis strømkablet er beskadiget, skal det udskiftes af fabrikanten, dens kundeserviceafdeling eller af personer med tilsvarende kvalifikationer for at forebygge fare.

VIGTIGT!

• Brug aldrig enheden, hvis ledningen, kabinettet eller kontrolpanelet er beskadiget.
• Hvis anvisningerne ikke følges, kan enhedens garanti bortfalde.

B OVERSIGT OVER DELENE

INDENDØRS ENHED Indendørs enhed

① ② Luftindtag ③ Luftfilter (bag frontpanelet) ④ Luftudtag ⑤ Vandret luftrist ⑥ Lodret luftspjæld ⑦ Display Modtager til fjernbetjeningssignal Fjernbetjening (nærmere beskrivelse

10 Knap til manuel betjening (Auto/Cool)

UDENDØRS ENHED Udendørs enhed

Tilslutningsrør, afløbsslange (S33xx Tilslutningsrør medfølger ikke) ⑫ Luftindtag ⑬ Luftudtag

findes i kapitel D)

BEMÆRK!

Alle billeder i denne brugsanvisning og på emballagen er kun til reference. De kan afvige en smule fra det airconditionanlæg, du har købt. Det er den faktiske udformning, der gælder.

FUNKTIONSINDIKATOR PÅ DEN INDENDØRS ENHEDS DISPLAY

① Afrimningsindikator

Denne indikator lyser, når airconditionanlæggets afrimningsfunktion starter automatisk, eller når varmluftsstyringsfunktionen aktiveres ved brug af varmefunktionen.

② Temperaturindikator

Denne indikator viser temperaturindstillingerne, når airconditionanlægget kører.

③ Driftsindikator

Denne indikator blinker, når anlægget tændes, og lyser, når anlægget er i drift.

④ Timerindikator

Denne indikator lyser, når timeren er indstillet til at tænde eller slukke.

C DRIFTSTEMPERATUR

Afkøling, opvarmning og affugtning er mest effektiv ved følgende indendørs- og udendørstemperaturer.

Temperatur\ Funktion	Afkøling Opvarmning Affu	gtningsdrift
Rumtemperatur 17°C - 32°	C 0°C - 30°C 10°C - 32°C
Udendørstemperatur 0°C -	50°C -15°C - 30°C 0°C - 50°C

FORSIGTIG

• Når klimaanlægget anvendes ved temperaturer, som er anderledes end de ovenfor nævnte, kan bestemte sikkerhedsfunktioner træde i kraft, som kan forårsage, at enheden ikke længere fungerer korrekt.
• Hvis airconditionanlægget kører i et rum med en relativ luftfugtighed på over 80% , kan der dannes kondens udvendigt på anlægget. Indstil det lodrette luftspjæld til den maksimale vinkel (lodret mod gulvet), og indstil ventilatoren til høj hastighed.
• For at du kan udnytte airconditionanlægget bedst muligt, skal du altid lukke døre og vinduer, når du bruger køle- eller varmefunktionen.

BEMÆRK

• Ret altid fjernbetjeningen mod modtageren på den indendørs enhed, og sørg for, at der ikke er forhindringer mellem fjernbetjeningen og modtageren på den indendørs enhed. I modsat fald modtages fjernbetjeningens signal ikke af modtageren, og airconditionanlægget fungerer ikke korrekt.
• Afstanden mellem fjernbetjeningen og anlægget må maksimalt være 6-7 meter.

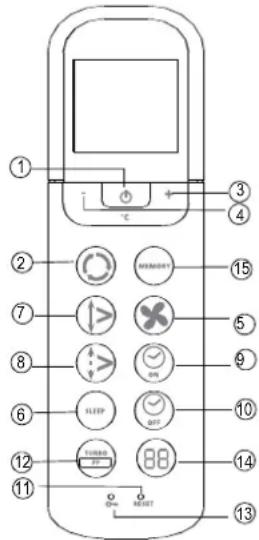

Oversigt over funktionsknapperne på fjernbetjeningen

① Knappen On/Off (Tænd/sluk): Tryk på denne knap for at starte anlægget. Tryk på knappen igen for at standse anlægget. ② Knappen Mode (Indstilling): Hver gang du trykker på knappen, skiftes der tilstand i rækkefølgen auto, køling, affugtning, varme og ventilator som vist på nedenstående figur:

③ Knappen + : Tryk på denne knap for at øge indstillingen for indendørstemperaturen til max. 30°C ④ Knappen - : Tryk på denne knap for at reducere indstillingen for indendørstemperaturen til min. 17°C ⑤ Knappen Fan (Ventilator): Denne knap bruges til at vælge ventilatorhastighed. Hver gang du trykker på knappen, skiftes der ventilatorhastighed i rækkefølgen Auto, Lav, Middel, Høj og tilbage til Auto. Når du vælger auto- eller affugtningstilstand, styres ventilatorhastigheden automatisk, og du kan ikke selv indstille den. ⑥ Knappen SLEEP: Tryk på denne knap for at skifte til energibesparende tilstand. Tryk på knappen igen for at annullere. Denne funktion, som kun kan bruges i kombination med afkølings-, opvarmnings- eller automatisk drifttilstand [COOL, HEAT og AUTO], sørger for, at klimaanlægget automatisk øger (i afkølingstilstand) eller reducerer (i opvarmningstilstand) den indstillede temperatur med 1°C per time i de første 2 timer. Klimaanlægget holder derefter denne temperatur (indstillet temperatur + eller - 2 grader) i 5 timer. Efterfølgende deaktiveres enheden automatisk. ⑦ Knappen Swing (Drej): Tryk på knappen Swing (Drej) for at aktivere drejefunktionen. Tryk på knappen igen for at stoppe drejningen. Knappen Air Direction (Luftstrøm): Tryk på denne knap for at ændre luftspjældets drejningsvinkel. Luftspjældets drejningsvinkel ændres med 6 grader for hvert tryk på knappen. Når luftspjældet drejer i en bestemt vinkel, som kan påvirke airconditionanlæggets køle- og varmeeffekt, ændres drejningsretningen automatisk. Der vises ikke noget symbol på displayet, når du trykker på denne knap.

⑨ Knappen Timer On (Timeraktivering): Tryk på denne knap for at aktivere automatisk timerstyret drift. Hvert tryk på knappen lægger 30 minutter til det automatiske timerprogram. Når displayet viser 10Hr, lægger hvert tryk på knappen 60 minutter til det automatiske timerprogram. Bliv ved med at trykke på knappen, indtil der vises "0.0" på displayet, for at annullere det automatiske timerprogram. Knappen Timer Off (Timerslukning): Tryk på denne knap for at aktivere automatisk timerstyret slukning. Hvert tryk på knappen lægger 30 minutter til det automatiske timerprogram. Når displayet viser 10Hr, lægger hvert tryk på knappen 60 minutter til det automatiske timerprogram. Bliv ved med at trykke på knappen, indtil der vises "0.0" på displayet, for at annullere det automatiske timerprogram. Knappen RESET: Hvis du trykker på knappen RESET, annulleres alle de aktuelle indstillinger, og funktionerne stilles tilbage til de oprindelige indstillinger. ⑫ Knap til forebyggelse af frost indendørs/Knappen TURBO: Hvis du trykker på denne knap i tilstanden COOL, skifter airconditionanlægget til kraftig afkøling. Tryk igen for at annullere funktionen TURBO. Når der trykkes på denne knap (> 2 sekunder), går enheden i frostforebyggelsestilstand. Enheden tilsidesætter indstillingen for indendørstemperatur og stiller temperaturen til ca. 8°C. På den måde forebygges dannelse af frost indendørs, når det er koldt, med det lavest mulige energiforbrug. Når denne tilstand er valgt, viser displayet på den indendørs enhed "FP". Knappen kan kun betjenes, når opvarmningsfunktionen er aktiveret. Tryk på knappen igen for at deaktivere frostforebyggelsestilstand. Knappen LOCK: Når du trykker på knappen LOCK, låses alle de aktuelle indstillinger, og fjernbetjeningen kan ikke bruges til andre funktioner end LOCK. Tryk igen for at annullere tilstanden LOCK. Knappen LED DISPLAY: Belysningen i fjernbetjeningens skærm tændes ved at trykke på denne knap. Belysningen slukkes automatisk, hvis der ikke trykkes på nogen knapper inden for 3 sekunder (gælder ikke for enheder, som ikke er udstyret med denne funktion). Knappen MEMORY: Denne knap anvendes til at gendanne standardindstillingen fra fabrikken eller til at fortsætte med en indstilling, der er gemt i hukommelsen.

• Hvis brugeren endnu ikke har programmeret fjernbetjeningen, står fabriksindstillingen til automatisk drift ved 24°C med automatisk ventilatorhastighed. Når du trykker på knappen MEMORY, skifter apparatet indstilling til automatisk drift ved 24°C med automatisk ventilatorhastighed.
• Når brugeren har ændret indstillingen efter eget ønske (f.eks. varme, lav ventilatorhastighed og 25 °C), kan denne brugerindstilling gemmes i fjernbetjeningens hukommelse ved at trykke på knappen MEMORY i mere end 2 sekunder.
• Når den indendørs enhed står i en tilfældig indstilling, skifter den indendørs enhed til den indstilling, der er gemt i fjernbetjeningens hukommelse, når der trykkes på knappen MEMORY i mindre end 2 sekunder.

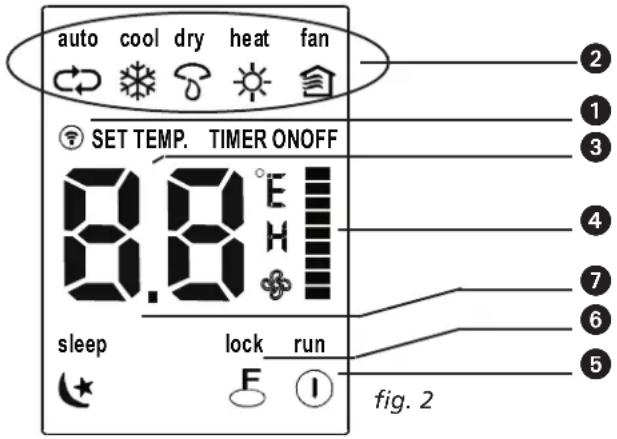

Oversigt over indikatorerne på fjernbetjeningen og deres funktion

DK

Display

① Sendeindikator: Denne indikator lyser, når fjernbetjeningen sender et signal til den indendørs enhed. ② Indikator for driftstilstand: Når du trykker på knappen MODE, vises den aktuelle driftstilstand - AUTO, COOL, DRY, HEAT (kun enheder med varmepumpe), FAN. ③ Indikator for temperatur/timer-display: I dette område vises den indstillede temperatur (17°C til 30°C). I tilstanden FAN vises der ikke noget. I tilstanden TIMER vises ON- og OFF-indstillingerne for timeren. ④ Ventilatorhastighedsindikator: Tryk på knappen FAN SPEED for at vælge den ønskede ventilatorhastighedsindstilling (Automatisk - lav - mellem - høj). Dit valg vises i LCD-vinduet med undtagelse af automatisk ventilatorhastighed. Ventilatorhastigheden er indstillet til AUTO, når driftstilstanden enten er AUTO eller DRY (affugtning). ⑤ ON/OFF-indikator: Dette symbol vises, når du tænder for enheden vha. fjernbetjeningen, og forsvinder, når du slukker for enheden. Tryk på knappen ON/OFF for at rydde displayet. Låseindikator: LOCK-displayet vises, når du trykker på knappen LOCK. Tryk på knappen LOCK for at rydde displayet. Dvaledisplay: Vises på displayet i dvaletilstand (SLEEP). Tryk på knappen SLEEP for at fjerne dvaledisplayet.

BEMÆRK!

For overskuelighedens skyld er alle symbolerne vist på Fig. 2, men under den faktiske drift vises kun de relevante symboler på displayet.

Brug af fjernbetjeningen

Isætning/udskiftning af batterier

Brug to alkaliske batterier (AAA/LR03).

Brug aldrig genopladelige batterier.

1. Fjern batteridækslet på bagsiden af fjernbetjeningen ved at trække det i retning af pilen på dækslet.
2. Isæt nye batterier, og sørg for, at polerne, (+) og (-), vender korrekt.
3. Sæt dækslet på igen ved at skubbe det på plads.

BEMÆRK!

• Når batterierne fjernes, slettes alle programmerede indstillinger i fjernbetjeningen. Når der er isat nye batterier, skal fjernbetjeningen programmeres igen.
• Isæt ikke gamle, brugte batterier eller to batterier af forskellig type. Dette kan medføre, at fjernbetjeningen ikke fungerer korrekt.
• Hvis du ikke skal bruge fjernbetjeningen i flere uger i træk, skal du tage batterierne ud. I modsat fald kan batterierne lække og beskadige fjernbetjeningen.
• Den gennemsnitlige levetid for batterierne ved normal drift er cirka 6 måneder.
• Udskift batterierne, når den indendørs enhed ikke længere reagerer på fjernbetjeningen med et bip, eller sendeindikatoren ikke ændres.
• Bland aldrig nye og gamle batterier. Brug aldrig to batterier af forskellige type (f.eks. alkaliske og mangan-dioxid) samtidig.

AUTOMATISK DRIFT

Når airconditionanlægget er driftsklart (kontroller, at apparatet er sluttet til, og om der er strøm), skal du tænde for det. Driftsindikatoren på displayet på den indendørs enhed begynder at blinke.

1. Tryk på knappen Mode (Indstilling) for at vælge Auto.
2. Tryk på knappen + eller - for at indstille den ønskede rumtemperatur.
3. Tryk på knappen On/Off (Tænd/sluk) for at starte airconditionanlægget. Driftsindikatoren på den

indendørs enheds display tændes. Ventilatorhastigheden styres automatisk.

• I AUTO-tilstanden vælger klimaanlægget automatisk drifttilstandene "Afkøling", "Ventilation" eller "Opvarmning" i henhold til målt forskel mellem den faktiske rumtemperatur og temperaturen, som er indstillet på fjernbetjeningen.
• Hvis auto-tilstand ikke giver en behagelig temperatur, kan du vælge den ønskede tilstand manuelt.

KØLE-, VARME- OG VENTILATORFUNKTION

1. Hvis auto-tilstand ikke giver en behagelig temperatur, kan du manuelt tilsidesætte indstillingerne ved at vælge tilstanden køling, affugtning, varme eller ventilator ved hjælp af knappen ②.
2. Tryk på knappen + eller - (knappen ③ eller ④) for at indstille den ønskede rumtemperatur.
3. Tryk på knappen Fan (Ventilator) ⑤ for at vælge ventilatortilstanden Auto, Høj, Middel eller Lav.
4. Tryk på knappen On/Off (Tænd/sluk) ①. Driftsindikatorerne tændes, og airconditionanlægget starter i henhold til indstillingerne. Tryk på knappen On/Off (Tænd/sluk) ① igen for at standse anlægget.

BEMÆRK!

Ventilatorfunktionen kan ikke bruges til at styre temperaturen. I denne tilstand kan du kun vælge trinene 1, 3 og 4.

AFFUGTNINGSTILSTAND

1. Tryk på knappen Mode (Indstilling) ② for at vælge affugtningstilstanden.
2. Tryk på knappen + eller - (③ eller ④) for at indstille den ønskede temperatur.
3. Tryk på knappen On/Off (Tænd/sluk) ①. Driftsindikatorerne tændes, og airconditionanlægget starter i affugtningstilstand. Tryk på knappen On/Off (Tænd/sluk) ① igen for at standse anlægget.

BEMÆRK!

På grund af forskellen mellem den temperatur, der er indstillet på enheden, og den faktiske rumtemperatur, vil airconditionanlægget i affugtningstilstand oftest køre uden køle- og ventilatorfunktion.

TIMERDRIFT

Knapperne Timer On (Timeraktivering) og Timer Off (Timerslukning) (⑨ og ⑩) bruges til at indstille, hvornår timeren skal tænde og slukke for anlægget. Den effektive timerdriftstid, der kan indstilles ved hjælp af fjernbetjeningen, er mindst 30 minutter og højst 24 timer.

1. Sådan indstilles START-tidspunktet:

1.1 Tryk på knappen Timer On (Timeraktivering) ⑨. Fjernbetjeningens display viser ON TIMER (Timer til), og den seneste timerindstilling for start af anlægget, og symbolet "h" vises på timerdisplayet. Du kan nu indstille et nyt starttidspunkt. 1.2 Tryk på knappen Timer On (Timeraktivering) ⑨ igen for at bekræfte det ønskede starttidspunkt. 1.3 Når du har trykket på knappen Timer On (Timeraktivering), er der en forsinkelse på et halvt sekund, før fjernbetjeningen sender signalet til airconditionanlægget.

2. Sådan indstilles STOP-tidspunktet:

2.1 Tryk på knappen Timer Off (Timerslukning) ⑩. Fjernbetjeningens display viser OFF TIMER (Timer fra), og den seneste timerindstilling for slukning af anlægget vises på timerdisplayet. Du kan nu indstille et nyt stoptidspunkt.

2.2 Tryk på knappen Timer Off (Timerslukning) ⑩ igen for at bekræfte det ønskede stoptidspunkt. 2.3 Når du har trykket på knappen Timer Off (Timerslukning), er der en forsinkelse på et halvt sekund, før fjernbetjeningen sender signalet til airconditionanlægget.

Airconditionanlægget slukkes om 6 timer.

1. Tryk på knappen TIMER ON, hvorefter den seneste timerindstilling og symbolet "h" vises på displayet.
2. Tryk på knappen TIMER ON for at vise "6:0h" på displayet.
3. Vent et sekund, hvorefter det digitale display viser temperaturen igen. Indikatorlampen "TIMER ON" lyser, og funktionen er aktiveret.

Kombineret timer

(indstilling af både ON- og OFF-timere samtidig)

Denne funktion er praktisk, når du vil stoppe airconditionanlægget, når du går i seng, og starte det igen om morgenen, når du vågner, eller kommer hjem igen.

Eksempel:

Airconditionanlægget stoppes 2 timer og starter igen 10 timer efter den indstillede start.

1. Tryk på knappen TIMER OFF.
2. Tryk på knappen TIMER OFF for at vise "2.0h" på TIMER OFF-displayet.
3. Tryk på knappen TIMER ON.
4. Tryk på knappen TIMER ON for at vise "10h" på TIMER ON-displayet.
5. Vent et sekund, hvorefter det digitale display viser temperaturen igen. Indikatorlampen "TIMER ON OFF" lyser, og funktionen er aktiveret.

BEMÆRK!

• Hvis du indstiller samme tidspunkt som start- og stoptidspunkt, øges stoptidspunktet automatisk med 30 min (hvis den indstillede tid er under 10 timer) eller med 1 time (hvis den indstillede tid er over 10 timer).
• Du kan ændre tidspunktet for timeraktivering eller -slukning ved at trykke på den tilsvarende timerknap og indstille et nyt tidspunkt.
• Indstillingstiden er en relativ tid, dvs. at tiden er baseret på tidsforskellen mellem den faktiske tid og den indstillede tid.

ADVARSEL!

Fjernbetjeningen må ikke udsættes for høje temperaturer og stråling. Modtageren på den indendørs enhed må ikke udsættes for direkte sollys, da det kan medføre funktionsfejl.

OPTIMAL DRIFT

For at opnå optimal drift skal nedenstående overholdes:

• Juster luftstrømmens retning korrekt, så den ikke er rettet direkte mod personer.
• Justér temperaturen, så det optimale komfortniveau opnås. Anlægget må ikke indstilles til for høje temperaturer. Luk døre og vinduer, da den ønskede effekt i modsat fald kan blive reduceret.
• Undlad at placere genstande i nærheden af luftindtaget eller luftudtaget, da det kan forringe airconditionanlæggets effekt og medføre driftsstop. Sørg for, at der ikke er forhindringer, som blokerer luftstrømmen. Luftstrømmen skal kunne nå uhindret rundt i hele rummet. Luftstrømmen skal også kunne nå airconditionanlægget uhindret.
• Rengør luftfilteret jævnligt, da køle- eller varmeeffekten ellers kan blive forringet. Det anbefales at rengøre filtrene hver anden uge. Anlægget må ikke betjenes uden filtre.

JUSTERING AF LUFTSTRØMMENS RETNING

• Klimaanlæggets udgående luftstrømsretning kan indstilles ved at indstille de horisontale og vertikale lameller.
• Indstil retningen på lamellerne, så luftstrømmen ikke blæser direkte på personer. Sørg for, at den udgående luftstrøm når hele rummet for at forhindre temperaturforskelle i rummet.
• De vertikale lameller kan indstilles med fjernbetjeningen.
• De horisontale lameller skal indstilles manuelt.

Indstilling af vertikal luftstrømsretning (op - ned)

Udfør denne handling, når klimaanlægget er i drift.

Brug fjernbetjeningen til at indstille de vertikale lameller. Tryk på knappen "AIR DIRECTION" ⑧ på fjernbetjeningen. Lamellerne indstilles med 6° for hvert tryk på knappen.

Sådan drejes luftstrømmens retning automatisk (op-ned)

Denne procedure skal udføres, mens anlægget kører.

Tryk på knappen Swing (Drej) ⑦ på fjernbetjeningen. - Funktionen afbrydes ved at trykke på knappen Swing (Drej) ⑦ igen. Tryk på knappen Air Direction (Luftstrøm) ⑧ for at låse luftspjældet i den ønskede position.

FORSIGTIG!

Pas på ikke at komme til at berøre ventilatoren bag de lodrette luftspjæld!

Indstilling af horizontal luftstrømsretning (venstre - højre)

Flyt manuelt de horisontale lamellers greb til venstre eller højre for at justere ønsket luftstrøm.

FORSIGTIG

• Knapperne "AIR DIRECTION" og "SWING" fungerer ikke, når klimaanlægget er deaktiveret (heller ikke når "TIMER ON" er indstillet).
• Lad deltagerne registrere sig før mødets start for at fastlægge mødets starttidspunkt.
• Lad deltagerne registrere sig før mødets start for at fastlægge mødets starttidspunkt.
• Lad deltagerne registrere sig før mødets start for at fastlægge mødets starttidspunkt.
• Lad deltagerne registrere sig før mødets start for at fastlægge mødets starttidspunkt.
• Flyt ikke de vertikale lameller manuelt. Brug altid knap ⑧ "AIR DIRECTION" eller knappen "SWING" ⑦. Det kan forstyrre funktionen, hvis luftspjældet flyttes manuelt. Sluk og tænd klimaanlægget igen, hvis de vertikale lameller ikke fungerer korrekt.
• Når klimaanlægget tændes med det samme efter at det har været slukket, er det muligt, at de vertikale lameller ikke bevæges i ca. 10 sekunder.
• Lad ikke enheden køre med de horisontale lameller i lukket position.

SÅDAN FUNGERER AIRCONDITIONANLÆGGET

Tryk på knappen Sleep/Turbo (Dvale/turbo). Tryk på knappen Sleep/Turbo (Dvale/turbo).

AUTOMATISK DRIFT

• Når du har indstillet airconditionanlægget til auto-tilstand (knappen 2 på fjernbetjeningen), vælger det automatisk KØLING, OPVARMNING eller drift med VENTILATOR, afhængigt af hvilken temperatur du har indstillet, og rumtemperaturen.
• Airconditionanlægget styrer automatisk rumtemperaturen, så den holdes omkring det temperaturpunkt, du har indstillet.
• Hvis AUTO-tilstand ikke giver en behagelig temperatur, kan du vælge de ønskede indstillinger manuelt.

DVALE/ØKONOMIDRIFT

• Denne funktion, som kun kan bruges i kombination med afkølings-, opvarmnings- eller automatisk driftstilstand [COOL, HEAT og AUTO], sørger for, at klimaanlægget automatisk øger (i afkølingstilstand) eller reducerer (i opvarmningstilstand) den indstillede temperatur med 1 °C per time i de første 2 timer. Klimaanlægget holder derefter den resulterende temperatur (indstillet temperatur + eller - 2 grader) i 5 timer. Efterfølgende deaktiveres enheden automatisk.

AFFUGTNINGSDRIFT

• I affugtningstilstand vælger airconditionanlægget automatisk affugtningsfunktion på baggrund af forskellen mellem den indstillede temperatur og den faktiske temperatur i rummet.
• Temperaturen reguleres under affugtningen ved gentagen aktivering og deaktivering af kølefunktionen og ventilatoren. Ventilatorhastigheden styres automatisk.
• Under normal drift affugter airconditionanlægget også luften.

BEMÆRK!

Når airconditionanlægget affugter luften, vil temperaturen i rummet sandsynligvis falde. Det er derfor normalt, at et hygrometer måler en højere relativ luftfugtighed. Den absolutte luftfugtighed i rummet reduceres dog, afhængigt af hvor meget fugt der produceres i rummet (madlavning, mennesker mv.)

ADVARSEL!

• Det er vigtigt at stoppe airconditionanlægget og tage stikket ud af stikkontakten før rengøring. For S 3348 - SC 3348 - S 3364: afbryd strømmen til klimaanlægget.

Rengøring af den indendørs enhed og fjernbetjeningen

FORSIGTIG

• Tør den indendørs enhed og fjernbetjeningen af med en tør klud.
• Hvis den indendørs enhed er meget snavset, kan du bruge en klud, der er vredet hårdt op i koldt vand.
• Den indendørs enheds frontpanel kan tages af og rengøres med vand. Tør efter med en tør klud.
• Brug/DD: der er forbehandlet med kemikalier, aller en stoveklud til at rengøre enheden.
• Brug ikke benzin, fortynder, polermiddel eller lignende opløsningsmidler til rengøring. Disse midler kan få plastoverfladen til at revne eller deformere.

Rengøring af luftfilteret

Et tilstoppet luftfilter reducerer anlæggets køleeffekt. Filteret skal rengøres hver anden uge.

1. Løft panelet på den indendørs enhed op til en vinkel, hvor det stopper med et klik.
2. Tag fat i luftfilterets håndtag, og løft det en smule opad for at tage det ud af filterholderen. Træk det derefter nedad.

1. Tag skærmfilteret af den indendørs enhed.
2. Rengør skærmfilteret hver anden uge.
3. Rengør skærmfilteret med en støvsuger eller med vand.
4. Det aktive kulfilter kan ikke rengøres. Dette filter kan ikke bortfiltrere ubehagelig lugt, når det først er beskidt. På det tidspunkt skal filteret udskiftes (fås hos forhandleren). Det anbefales at skifte dette aktive kulfilter to gange om året.
5. Det grønne 3M HAF-filter viser klare tegn på at være beskidt på og i filteret, når det er beskidt. Når filteret er blevet beskidt, kan det ikke rengøres og skal udskiftes med et nyt (fås hos forhandleren). Det anbefales at skifte dette filter to gange om året.

Nyt filter

1. Når det aktive kulfilter og 3M HAF-filteret i filterholderen på skærmfilteret er blevet udskiftet, kan skærmfilteret udskiftes i airconditionanlægget.
2. Kontroller, at filteret er helt tørt og intakt, før du sætter det tilbage i enheden.
3. Sæt luftfilteret på plads igen.
4. Sæt den øverste del af luftfilteret tilbage i enheden. Sørg for, at venstre og højre kant flugter, og sæt filteret på plads.
5. Kontroller, at filteret er helt tørt og intakt, før du sætter det tilbage i enheden.
6. Sæt luftfilteret på plads igen.
7. Sæt den øverste del af luftfilteret tilbage i enheden. Sørg for, at venstre og højre kant flugter, og sæt filteret på plads.

A+B=Aktivt kulfilter og 3M™ HAF-filter

Vedligeholdelse

Hvis enheden skal køre i tomgang i lang tid, skal du gøre som følger:

1. Lad ventilatoren køre i cirka 6 timer, for at anlægget kan tørre indvendigt.
2. Stop airconditionanlægget, og tag stikket ud af stikkontakten. Ved anvendelse af model S(C)3348 -S 3364 skal strømmen afbrydes. Tag batterierne ud af fjernbetjeningen.
3. Den udendørs enhed kræver jævnlig vedligeholdelse og rengøring. Dette må kun gøres af en autoriseret airconditiontekniker.

Kontrol før drift

• Kontroller, at ledningerne ikke er defekte eller frakoblede.
• Kontroller, om luftfiltrene er anbragt.
• Kontroller, at luftindtaget eller luftudtaget ikke er blokeret, hvis airconditionanlægget ikke har været brugt i længere tid.

FORSIGTIG

• Undgå at berøre enhedens metaldele, når filteret tages ud. Der er risiko for personskade ved håndtering af de skarpe metalkanter.
• Brug ikke vand til indvendig rengøring af airconditionanlægget. Hvis anlægget udsættes for vand, er der risiko for, at isoleringen ødelægges, hvilket kan medføre elektrisk stød.
• Når anlægget rengøres, skal du først kontrollere, at strømmen og relæet er slået fra.

TIP TIL DRIFT

Nedenstående hændelser kan forekomme under almindelig drift.

1. Beskyttelse af airconditionanlægget.

Kompressorbeskyttelse

• Kompressoren kan ikke genstartes i de første 3 minutter, efter at den er stoppet.

Modvirkning af kold luft

• Anlægget er konstrueret til ikke at blæse kold luft i varmetilstand, når den indendørs varmeveksler er i en af nedenstående tre tilstande, og den indstillede temperatur ikke er nået.

A) Når opvarmning netop er startet. B) Under afrimning. C) Ved opvarmning med lav temperatur.

Afrimning

• Den indendørs eller udendørs ventilator kører ikke under afrimning.
• Der kan dannes rim på den udendørs enhed under en varmecyklus, når udetemperaturen er lav, og fugtigheden er høj, hvilket nedsætter airconditionanlæggets varmeeffekt.
• I denne tilstand holder airconditionanlægget med mellemrum op med at varme og påbegynder automatisk afrimning.
• Afrimningstiden varierer mellem 4 og 10 minutter, alt efter hvad udetemperaturen er, og hvor meget rim der er dannet på den udendørs enhed.
• Der kommer hvid damp ud af den indendørs enhed.
• Der kan dannes hvid damp, hvis der er stor temperaturforskel mellem luftindtag og luftudtag i køletilstand i et indendørs miljø med høj relativ luftfugtighed.
• Når klimaanlægget igen kører i opvarmningstilstand, kan der dannes hvid damp på grund af fugt, der under afkøling eller tør tilstand aflejres på overfladen af fordamperen på den indvendige enhed.
• Lav støj i airconditionanlægget.
• Du kan muligvis høre en lav hvislende lyd, når kompressoren kører eller netop er stoppet. Det er lyden af kølemidlet, som cirkulerer eller stopper med at cirkulere.
• Du kan også høre en lav pibende lyd, når kompressoren kører eller netop er stoppet. Det skyldes varmeudvidelse og kuldesammentrækning af plastdelene i anlægget, når temperaturen ændres. Du kan muligvis høre en lyd, når luftspjældet vender tilbage til udgangspositionen, når strømmen slås til.
• Der blæses støv ud fra den indendørs enhed.
• Dette er normalt, når airconditionanlægget ikke har været brugt i længere tid, eller første gang det bruges.
• Der kommer en mærkelig lugt fra den indendørs enhed.
• Dette skyldes, at den indendørs enhed afgiver lugte fra byggematerialer, møbler eller røg.
• Airconditionanlægget går i ventilatortilstand fra køle- eller varmetilstand.
• Når indetemperaturen når den temperatur, som er indstillet på airconditionanlægget, stopper kompressoren automatisk, og airconditionanlægget går i ventilatorfunktion. Kompressoren starter igen, når indetemperaturen stiger til den indstillede temperatur i køletilstand eller falder til den indstillede temperatur i varmetilstand.
• Der kan dannes vanddråber på overfladen af den indendørs enhed, når køling udføres i et rum med en høj relativ luftfugtighed (over 80%). Juster det vandrette luftspjæld til den maksimale position for luftudblæsning, og vælg ventilatorhastigheden Høj.
• Varmetilstand
• Varmepumpen udnytter varmen, der er i udeluften, ved at blæse udeluften gennem udedelen. Når udetemperaturen falder, reduceres også varmen, som absorberes af klimaanlægget, således den indvendige enheds varmekapacitet reduceres.
• Automatisk genstartsfunktion
• I tilfælde af strømsvigt under drift standser anlægget helt.

Airconditionanlægget er udstyret med en automatisk genstartfunktion, som bevirker, at anlægget starter automatisk, når strømmen genetableres, med alle de tidligere indstillinger bevaret i hukommelsen.

1. Sporing af kølemiddellækage
2. Klimaanlægget er udstyret med et system til sporing af kølemiddellækage.

Når den udendørs enhed registrerer en mangel på kølemiddel, stopper klimaanlægget, og den indendørs enhed viser alarmen EC i displayet.

Genstart ikke klimaanlægget, når denne alarm opstår, men kontakt leverandøren.

Funktionsfejl og løsninger

PROBLEM

Stop straks airconditionanlægget, hvis der opstår en af følgende fejl. Tag stikket ud af stikkontakten, og kontakt forhandleren.

• Det sker ofte, at sikringen springer eller relæet udløses. Der er trængt fremmedlegemer eller vand ind i airconditionanlægget. Fjernbetjeningen fungerer ikke eller fungerer unormalt. Andre unormale situationer.

Problem Årsag Løsnirig
Enheden starter ikke.	Strømafbrydelse Vent, til strommen vender	tilbage.
	Stikket kan+vare blevet trukket ud af stik-kontakten.	Kontrollér, at stikket sidder korrekt i kon-takten.
	Der er sprunget en sikring.	Udskift sikringen/nulstil relæet/nulstil afbryderkontakten.
	Batteriet i fjernbetjeningen er opbrugt. Udskift batteriet.
	Afstanden mellem fjernbetjeningen og modtageren på den indendørs enhed er større end 6-7 meter, eller der er/DDke fri passage for signalet mellem fjernbetjenin-gen og modtageren.	Gør afstandenindre. Fjern eventuelle forbinderer. Ret fjernbetjeningen mod modtageren på den indendørs enhed.
	Den tid, som er indstillet med timeren, er forkert.	Vent,ller annuller timerindstellingen.
Enheden stopper og starter ikkeigion	Mulig mangel på kølemiddel Kontakt leverandøren
Enheden køler eller varmer ikke rummet særlig godt, selvom derkommen luft ud af airconditionanlægget.	Temperaturen er indstillet forskert.	Indstil temperaturen korrekt. Du kan finden en detailjeret beskrivelse i kapitel D, "Brug af fjernbetjeningen".
	Luftfiltret er blokeret. Rengør luftfilteret.
	Dore erller vinduer i rummet er abne. Luk dore og vinduer.
	Luftindtaget erller luftudtaget på den indendørs erller den udendørs enhed er blokeret.	Fjern første eventuelle blokeringer, og gen-start derefter enheden.
	Kompressorens 3-minutters beskyttelsen-forsinkelse er aktiveret.	Vent.
	Afrimning af den udendørs enhed er i gang.
Ventilatorhastigheden kan ikke øndres	Airconditionanlægget er i auto-tilstand.	Ventilatorhastigheden kan kun øndres i varme-, køle- og ventilatortilstand.
	Airconditionanlægget er i affugtningstil-stand.
Temperaturindika-toren vises ikke.	Airconditionanlægget er i ventilatortil-stand.	Temperaturen kan/DDke indstilles i ventilatortilstand.

Hvis problemet ikke er løst, skal du kontakte forhandleren. Afgiv oplysninger om funktionsfejlen samt anlæggets model.

BEMÆRK!

Anlægget må kun repareres af en autoriseret airconditiontekniker.

GARANTIBETINGELSER

Airconditionanlægget leveres med 4 års garanti på kompressoren og 2 års garanti på øvrige komponenter, med virkning fra købsdatoen. Der gælder følgende betingelser:

1. Vi afviser udtrykkeligt alle øvrige erstatningskrav, herunder krav om erstatning for indirekte skader.
2. Reparation eller udskiftning af komponenter inden for garantiperioden medfører ikke en forlængelse af garantiperioden.
3. Garantien bortfalder, hvis der er foretaget ændringer af anlægget, hvis der er monteret ikke originale dele, eller hvis der er udført reparation af tredjemand.
4. Komponenter, der er udsat for normal slitage, f.eks. filteret, er ikke dækket af garantien.
5. Garantien er kun gyldig, hvis du kan fremvise den originale, daterede købsfaktura, og hvis der ikke er foretaget ændringer af anlægget.
6. Garantien dækker ikke skader, der skyldes forsømmelse eller handlinger, der afviger fra dem, der er beskrevet i denne brugsanvisning.
7. Omkostninger og risiko ved transport af airconditionanlægget eller dets dele bæres altid af køberen.
8. Skader, der er opstået som følge af, at der ikke er anvendt et egnet Qlima-filter, er ikke dækket af garantien.
9. Tab og/eller lækage af kølemiddel som følge af inkompetent montering eller demontering af enhederne og/eller montering eller demontering udført af ikke teknisk kyndige personer er ikke dækket af garantien. Skader på enheder, som monteres, tilsluttes og/eller afmonteres på en måde, som ikke er i overensstemmelse med gældende lokale love og/eller regler, og/eller som ikke er i overensstemmelse med retningslinjerne i denne brugsanvisning, er ikke dækket af garantien.

Kontakt forhandleren, hvis der ikke kan findes en løsning ved hjælp af denne vejledning. Hvis det mod forventning skulle blive nødvendigt at demontere enheden, skal du sikre, at demontering altid foretages af teknisk kyndige og autoriserede personer og i overensstemmelse med lokale love og regler.

Elektriske apparater må ikke indgå i almindeligt usorteret husholdningsaffald: brug separate opsamlingsfaciliteter. Kontakt de kommunale myndigheder for information om muligheder for opsamling. Hvis elektriske apparater bortskaffes på losseplads eller lignende, kan farlige stoffer sive ned til grundvandet og derigennem i fødekæden, til skade for helbred og velfærd. Ved udskiftning af gamle apparater med nye, er forhandleren forpligtet til at modtage det gamle apparat som affald uden beregning. Batterier må ikke smides i åben ild, hvor de kan eksplodere eller frigive farlige æsker. Hvis du udskifter eller tilintetgør fjernbetjeningen, så fjern batterierne, og kassér dem i overensstemmelse med gældende bestemmelser, fordi de er skadelige for miljøet.

Miljøoplysninger: Dette produkt indeholder fluorholdige drivhusgasser, som hører under Kyoto-aftalen. Produktet må kun serviceres eller demonteres af særligt uddannet personale.

Dette udstyr indeholder et kølemiddel af typen R410A i den mængde, der er angivet i tabellen ovenfor. R410A må ikke slippes ud i fri luft: R410A er en fluorholdig drivhusgas med et global opvarmningspotentiale (GWP - Global Warming Potential) på 1975.

Internet:

Du kan finde den sidste version af bruger-, installations- eller servicemanualen på www.qlima.com

DK

20

TEKNISKE DATA

Model S 3325 SC 3325 S 3331 SC 3331 S 3348 SC 348 S 3364
Type af airconditionanlag		Vagemonteret air-conditionanlag	Vagemonteret air-conditionanlag	Vagemonteret air-conditionanlag	Vagemonteret air-conditionanlag	Vagemonteret air-conditionanlag	Vagemonteret air-conditionanlag	Vagemonteret air-conditionanlag
Kolekapacitet * W 2700 (900 - 3400)			2500 (1324 - 3146)	3100 (1000 - 4000)	3100 (1260 - 3933)	4900 (1500 - 6000)	4400 (1600 - 5220-240)	6500 (2260 - 7220)
Energiklasse akoling* A A+ A+A+A++ A+A++
SEER* 5.4 5.6 5.8 5.6 6.6 5.9 6.4
Varmekapacitet* W 2600 (900 - 3800) 2400 (876 - 3452)				3000 (1000 - 4200)	2500 (1043 - 4361)	4800 (1500 - 6300)	4300 (1316 - 6052)	6500 (1060 - 8790)
Energiklasse opwarmning*		A	A	A	A	A	A	A
SCOP-faktor*		3.8 3.8 3.8	3.8 3.8 3.8 3.8
Alfurtningskapacitet ** / ***	L / 24 h	24	24	26	26	41	41	48
Stromforbrug ved koling	kW	0.85	0.78	0.96	1.08	1.54	1.60	2.30
Stromforbrug ved opwarmning	kW	0.68	0.77	0.89	1.19	1.41	1.55	2.60
Ärligt energiforbrug ved koling / opwarmning	kWh	172 / 944	156 / 884	186 / 1154	200 / 921	315 / 1808	267 / 1658	355 / 2395
Stromforsyring	V / Hz / Ph	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1
Stromstyrike (nom.) ved koling/opwarmning	A	3.7 / 2.9	3.7 / 2.9	4.2 / 3.7	4.4 / 3.8	6.7 / 6.1	6.7 / 6.4	10.0 / 12.0
Maks. stromstyrike	A	9	9.5	10.5	11.5	11.5	12.5	13.65
Luftgennemstromming **	m3/h	560/540/425	500/440/350	565/550/420	500/440/350	660/635/390	580/400/370	1150/1050/900
Til rum fra - til**	m3	60-85	60-85	80 - 100	80 - 100	125 - 145	125 - 145	160 - 200
Egnede regioner		W / A / C	W / A / C	W / A / C	W / A / C	W / A / C	W / A / C	W / A / C
Kompresssortype		Roterende	Roterende	Roterende	Roterende	Roterende	Roterende	Roterende
Ventilatorhastigheder		3	3	3	3	3	3	3
Temperaturomrade	°C	17 - 32	17 - 32	17 - 32	17 - 32	17 - 32	17 - 32	17 - 32
Betjening, manuel/mekanisk/elektronisk		Elektronisk fjern-betjening	Elektronisk fjern-betjening	Elektronisk fjern-betjening	Elektronisk fjern-betjening	Elektronisk fjern-betjening	Elektronisk fjern-betjening	Elektronisk fjern-betjening
Fjembetjening, Ja/nej		Ja	Ja	Ja	Ja	Ja	Ja	Ja
Luftfiltertype(r)		Skaarm, aktiv kul, 3M HAF	Skaarm, aktiv kul, 3M HAF	Skaarm, aktiv kul, 3M HAF	Skaarm, aktiv kul, 3M HAF	Skaarm, aktiv kul, 3M HAF	Skaarm, aktiv kul, 3M HAF	Skaarm, aktiv kul, 3M HAF
Kolemiddelitype/tyldning	K / g	R410A / 800	R410A / 950	R410A / 800	R410A / 950	R410A / 1250	R410A / 1250	R410A / 1950
GWP Kolemiddel		1975	1975	1975	1975	1975	1975	1975
Kolemiddelirets diameter, væske - gas	mm	6.35 / 9.52	Lynkobing	6.35 / 9.52	Lynkobing	6.35 / 12.7	Lynkobing	9.52 / 15.9
Normalt suge-/ pressetryk (maks.)	bar	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)
Mäl, indanders ened (b x h x d)	mm	800x275x188	800x275x188	800x275x188	800x275x188	940x275x205	940x275x205	1045x315x235
Mäl, udanders ened (b x h x d)	mm	780x540x250	780x540x250	780x540x250	780x540x250	760x590x285	760x590x285	845x700x320
Nettovaegt, indanders ened	kg	7	13	7	13	9	15	16
Nettovaegt, udanders ened	kg	30	28	30	28	35	37	49
Bruttovægt, indanders ened	kg	9	17	9	17	12	20	18
Bruttovægt, udanders ened	kg	32	31	32	31	37	38	51
Lydtryk, indanders ened****	dB(A)	58	54	57	55	55	56	63
Lydtryk, udanders ened****	dB(A)	64	64	64	64	62	65	66
Lydtryk, indanders ened (low)****	dB	31	31	25	25	28	28	38
IP-klasse, indanders ened	IP	IP20	IP20	IP20	IP20	IP20	IP20	IPX0
IP-klasse, udanders ened	IP	IP24	IP24	IP24	IP24	IP24	IP24	IP24
Sikringsklasse		T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V

• EN 14511-2011/EN 14825 Vejledende * Affugtning ved 32°C 80% relativ luftfugtighed *** EN 12108-2008

koblingsrør følger ikke med)

MERK!

Samtlige figurer i denne bruksanvisningen og på gaveesken er bare ment som en forklaring. De kan fremstå annerledes enn klimaanlegget som du har kjøpt. Det er den aktuelle formen som gjelder.

FUNKSJONSINDIKATOR PÅ VISNINGSPANELET TIL INNENDORSENHETEN

① DEFROST-indikator

Denne indikatoren lyser når klimaanlegget starter automatisk avising eller når kontrollfunksjonen for varmluft aktiveres i varmefunksjonen.

② TEMPERATURE-indikator (temperatur)

Viser temperaturinnstillingene når klimaanlegget er i drift.

③ OPERATION-indikator (drift)

Denne indikatoren blinker når strømmen slås på og lyser når enheten er i drift.

④ TIMER-indikator

Denne indikatoren lyser når timeren er satt til ON/OFF (på/av).

C DRIFTSTEMPERATUR

Hvis du vil starte klimaanlegget om 6 timer:

1. Trykk på knappen TIMER ON - den siste innstillingen av starttid og signalet "h" vises i displayet.
2. Tryk på knappen TIMER ON, indtil "6:0h" vises.
3. Efter 1 sekund viser det digitale display igen temperaturen. Indikatoren "TIMER ON" forbliver tændt, og timerfunktionen er aktiveret.

Kombineret timer

(indstilling af timeren til ON (tændt) og OFF (slukket) samtidig)

Denne funktion er nyttig, når du vil stoppe klimaanlægget, når du går i seng, og starte det igen, når du vågner om morgenen eller kommer hjem.

Eksempel:

Drej luftstrømmen automatisk (op - ned)

Udfør denne funktion, mens klimaanlægget er i drift.

• Enheden er konstrueret således, at den ikke blæser kold luft i HEAT-funktion (opvarmning), når varmeveksleren indvendigt står i en af følgende stillinger, og indstillet temperatur ikke er nået.

3. Lav støj fra klimaanlægget.

Hvis problemet ikke er korrigeret, skal du kontakte leverandøren. Sørg for at give detaljerede oplysninger om fejlen og opgive model.

BEMÆRK!
