Typ av produkt	Split luftkonditionering (värmepump)
Varumärke	Qlima
Modell	SC 3331
Elmatning	230 V ~ 50 Hz
Märkström	16 A (långsam säkring)
Rekommenderad kabelarea	2,5 mm²
Köldmedietyp	R32 (enligt typskylt)
Max rörlängd (SC-modeller)	4 meter (förladdad)
Max rörlängd (S-modeller)	20 meter
Max höjdskillnad mellan enheter	8 meter
Medföljande tillbehör	Monteringsstöd, förankringsklips, skruvar, tätning, dräneringspackning, anslutningsrör, fjärrkontroll, fjärrkontrollhållare
Installation	Endast av behörig montör
Garanti	Täcker inte skador på grund av felaktig installation
Underhåll	Regelbunden filterrengöring; årlig inspektion av fackman
Säkerhet	Jordning obligatorisk; jordfelsbrytare krävs
Avsedd användning	Torra bostadsrum (vardagsrum, kök, garage)

Vanliga frågor - SC 3331 QLIMA

Kan jag installera Qlima SC 3331 själv?

Nej, installationen av denna splitluftkonditionering måste utföras uteslutande av en behörig montör för att undvika risk för brand, elstöt eller köldmedieläckage.

Vilken spänning krävs?

Apparaten kräver 230 V ~ 50 Hz med en separat krets skyddad av en 16 A säkring. Jordning är obligatorisk.

Vilken är den maximala rörlängden för köldmediet?

För modell SC 3331 är rörlängden 4 meter förladdad. Om installationen kräver längre måste köldmedium tillsättas enligt manualens anvisningar.

Hur kontrollerar man kylkretsens täthet?

Använd tvålvattenmetoden på kopplingarna: applicera en tvållösning med en pensel; bubblor indikerar läcka. En specifik läcksökare kan också användas. Detta arbete bör utföras av en kompetent tekniker.

Vad gör man om nätkabeln är skadad?

Endast en godkänd person har rätt att byta nätkabeln. Använd inte apparaten med skadad kabel då det innebär risk för elstöt.

Kan jag använda en förlängningssladd?

Nej, användning av förlängningssladd är förbjuden. Anslut apparaten direkt till ett jordat vägguttag för att undvika risk för brand eller elstöt.

Hur rengör jag inomhusenheten?

Rengör regelbundet luftfiltren med dammsugare eller tvålvatten. Använd aldrig lösningsmedel. Årligt fullt underhåll bör utföras av fackman.

Vad gör man vid vattenläcka?

Kontrollera att dräneringsröret är korrekt installerat, i fallande lutning och utan blockering. Om läckan kvarstår, kontakta en fackman. Felaktig installation av dräneringen kan skada apparaten.

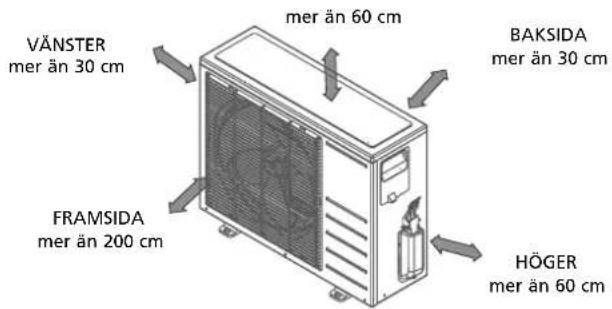

Vilka är minimiavstånden för utomhusenheten?

Det krävs fritt utrymme på minst 30 cm bak och till vänster, 60 cm till höger (anslutningssidan) och 200 cm fram för god luftcirkulation.

Täcker garantin fel på grund av egen installation?

Nej, garantin täcker inte skador som uppstår på grund av felaktig installation eller användning som inte följer bruksanvisningen. Anlita alltid en behörig montör.

BRUKSANVISNING SC 3331 QLIMA

Se nedenstående tabel.

Installera endast enheten om den uppfyller kraven i lokala/nationella lagar, förordningar och standarder. Den här produkten är avsedd att användas som luftkonditionering i bostäder och är endast avsedd för användning på torra platser, under normala hushållsförhållanden, inomhus i vardagsrum, kök och garage. Kontrollera elnätets spänning och frekvens. Enheten lämpar sig enbart för jordade uttag, anslutningsspänning 230V / 50Hz . Modellerna S 3348 och SC 3348 måste anslutas direkt till strömförsörjning med den medföljande anslutningskabeln.

Denna installationshandbok är avsedd för personer som har tillräcklig kunskap och erfarenhet inom området: elektriska och mekaniska apparater, elektronik och kylning. Försök att installera eller reparera en apparat kan leda till allvarliga personskador och materiella skador. Tillverkaren eller försäljaren tar inte ansvar för tolkningen av denna information och skall ej hållas ansvarig för felaktig användning av denna information.

Informationen, specifikationerna och parametrarna kan komma att ändras utan förvarning på grund av tekniska ändringar eller förbättringar. De rätta specifikationerna framgår på märkskylten.

• Vänligen läs igenom denna installationshandbok innan installation av produkten.
• Om nätsladden är skadad ska den endast bytas av behörig personal.
• Installationsarbetet ska endast utföras i enlighet med relevanta lokala, nationella och europeiska föreskrifter kring kabelstandarder och det ska endast utföras av behörig personal. Garantin gäller inte i händelse av skador som inträffat på grund av åtgärder som avviker från de som anges i användarhandboken eller till följd av försummelse.
• Använd alltid lämplig skyddsutrustning såsom skyddsglasögon, ansiktsmask, öronkåpor, handskar, etc.

Internet:

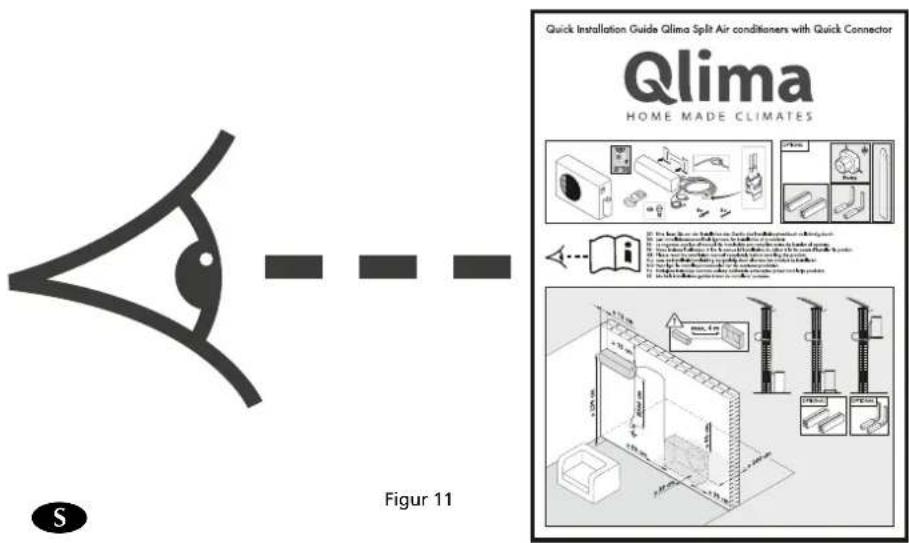

Du kan även ladda ner den senaste versionen av användarhandboken, installationshandboken och/eller underhållshandboken på www.qlima.com

VARNING!

Installera inte, ta inte bort och/eller återinstallera inte apparaten själv om du inte besitter erforderlig erfarenhet och kompetens inom el, elektronik, kylning och/eller mekanik.

• Felaktig installation kan leda till vattenläckage, elchock, kylmedelsläckage eller brand. Uppsök behörig handlare eller specialist inom området luftkonditionering för installation. Notera: fel som orsakats av felaktig installation täcks inte av garantin.
• Apparaten måste installeras på en lätt tillgänglig plats. Alla extrakostnader för hyra av specialutrustning vid underhåll ska bekostas av kunden.

Innehåll

1. Säkerhet
2. Medföljande delar

2.1 Medföljande delar (gäller SC 33xx-modeller) 2.2 Medföljande delar (gäller S 33xx-modeller)

1. Åtgärder innan installation av luftkonditioneringen (gäller SC 33xx-modeller)
2. Åtgärder innan installation av luftkonditioneringen (gäller S 33xx-modeller)
3. Placering av inom- och utomhusdelen

5.1 Placering av inomhusdelen (gäller SC 33xx- och S 33xx-modeller) 5.2 Placering av utomhusdelen (gäller SC 33xx- och S 33xx-modeller)

1. Hur slangarna mellan inomhusdelen och utomhusdelen kan installeras.
2. Montering av upphängningsanordningen och rörgenomföring.

7.1 Montering av upphängningsanordningen för inomhusdelen. 7.2 Borra hålen för slangar, kondensvattenslangen och strömkablar.

1. Anslutning av kylningsrör

8.1 Anslutning och urkoppling av koldmediumslangar (gäller SC 33xx-modeller) 8.2 Anslutning av koldmediumslang (gäller S 33xx-modeller)

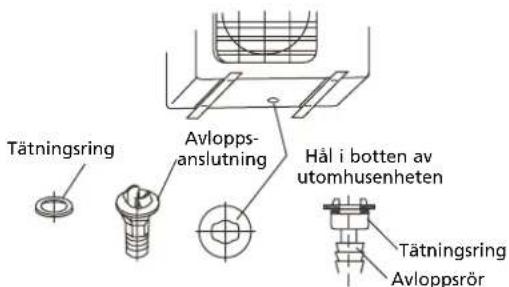

1. Anslutning av utloppet för kondensationsvatten (gäller SC 33xx- och S 33xx-modeller)

9.1 Anslutning av kondensationsutlopp till inomhusdelen. 9.2 Anslutning av kondensationsutlopp till utomhusdelen.

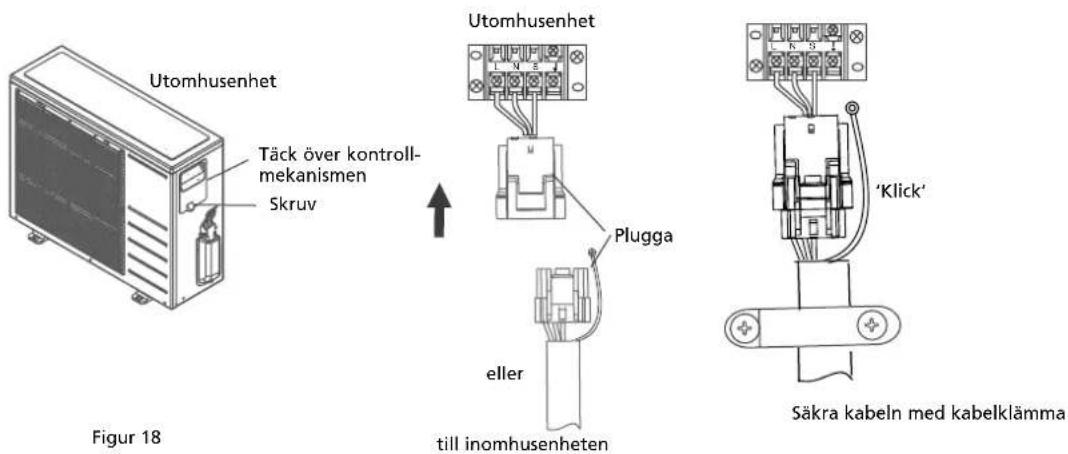

1. Elektrisk installation
2. Anslutning av strömkablarna

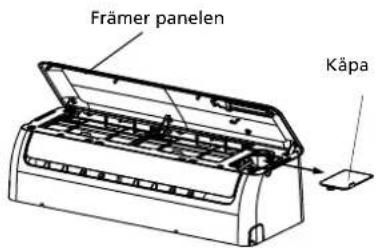

11.1 Anslutning av strömkabel (gäller SC 33xx modeller) 11.2 Anslutning av strömkabel (gäller S 33xx modeller) 12. Vakuumsättning av köldmedium (gäller S 33xx modeller) 13. Kontrollera läckage på köldmediesystemet (gäller SC 33xx och S 33xx modeller) 14. Påfyllnad av köldmedium vid slanglängd över 5 meter. 15. Provkörning efter installation (gäller SC 33xx och S 33xx modeller)

1. SÄKERHET

Följ alltid följande riktlinjer gällande säkerhet:

• Läs texten VARNING noggrant innan installation av luftkonditioneringen.
• Observera varningarna som startar med här då de innehåller viktig information gällande säkerheten.
• Bevara dessa instruktioner och handboken på en lämplig plats för framtida bruk efter att dessa har lästs.

Luftkonditioneringen innehåller ett kylmedel och kan därför klassas som tryckutrustning. Konsultera därför alltid en behörig tekniker för luftkonditionering för installation och underhåll av luftkonditioneringen. Luftkonditioneringen bör inspekteras årligen och underhållas av en kvalificerad tekniker för luftkonditionering.

VARNING!

• En felaktig installation kan orsaka brand, elchock, fall eller vattenläckage som kan orsaka personskada eller materiell skada. Rådgör med försäljaren där du köpte apparaten eller med en behörig tekniker.

Installera apparaten på en plats som med säkerhet kan uppbära apparatens vikt.

• När apparaten är installerad på en plats som inte är tillräckligt bärkraftig kan den falla och orsaka skada.

Använd det föreskrivna elkablaget för inomhus- och utomhusapparaten på ett säkert sätt och anslut kablarna ordentligt till anslutningsdelarna på terminalkortet.

• En inkorrekt anslutning kan leda till brand.

Använd de levererade eller föreskrivna delarna för installationen.

• Användning av defekta delar kan orsaka skada på grund av brand, elchock, fall, etc.

Kör installationen i säkert läge genom att använda installationsinstruktionerna.

• En felaktig installation kan orsaka personskador på grund av brand, elchock, fall eller vattenläckage.

Utför alltid arbeten på elektriska installationer i enlighet med installationshandboken och använd en separat kraftförsörjningskrets.

• Om kraftförsörjningskretsens kapacitet är otillräcklig eller om elsystemet inte är komplett kan detta orsaka brand eller elchock.

Kontrollera att kylmedelsgasen inte läcker under eller efter installationen.

• Läckande kylmedel är skadligt för miljön och kan bidra till global uppvärmning.

Montera tillbaka täckkåporna för de elektriska kopplingarna på både inomhus- och utomhusdelen efter montering av strömkablarna.

• Om täckkåporna på de elektriska kablarnas kopplingsdosor inte monteras kan detta leda till brand eller elektriska stötar vid kontakt med vatten, damm och avsiktlig vidrörande osv.

VARNING!

• Denna installation måste vara jordad. Om jordningen inte är bra kan det leda till elchocker. Använd inte förlängningssladdar. Detta kan ge upphov till brand eller elchocker.
• Byggnadens elcentral måste vara försedd med jordfelsbrytare. Om den inte är försedd med ett jordat uttag kan detta leda till elektriska stötar och brand.

Led bort kondensationsvattnet enligt installationsanvisningarna.

• I händelse av en defekt på dräneringen/rörsystemet kan vatten läcka ut från enheten vilket kan orsaka skada på inredningen.

2. MEDFÖLJANDE DELAR

2.1 Medföljande delar (gäller SC 33xx-modeller)

Nummer Indikation für tillbehör Antal
1	Monteringsplatta	1
2	Pluggar	8
3	Plåtskruv 'A' ST 3.9 x 25	8
4	Tätningsring	1
5	Avloppsanslutting	1
6	Anslutningskabel	1
7	Fjällkontroll	1
8	Självgängande skruv "B" ST 2.9 x 10	2
9	Fjällkontrollshällare	1

2.2 Medföljande delar (gäller S 33xx-modeller)

Nummer Indikation für tillbehör Antall
1	Monteringsplatta			1
2	Pluggar			8
3	Plåtskruv 'A' ST 3.9 x 25			8
4	Tätningsring			1
5	Avloppansamlutning			1
6	Anslutningskabel	vätskesida	Ø 6,35 (< 6,5 kW-uitvoering)Ø 9,53 (> 6,5 kW-uitvoering)	ingår ej
		gassida	Ø 9,53 (< 3,5 kW-uitvoering)
			Ø 12,7 (≥ 3,5 kW-uitvoering)Ø 16,0 (≥ 6,5 kW-uitvoering)
7	Fjällkontroll			1
8	Självgängande skruv "B" ST 2.9 x 10			2
9	Fjällkontrollshällare			1

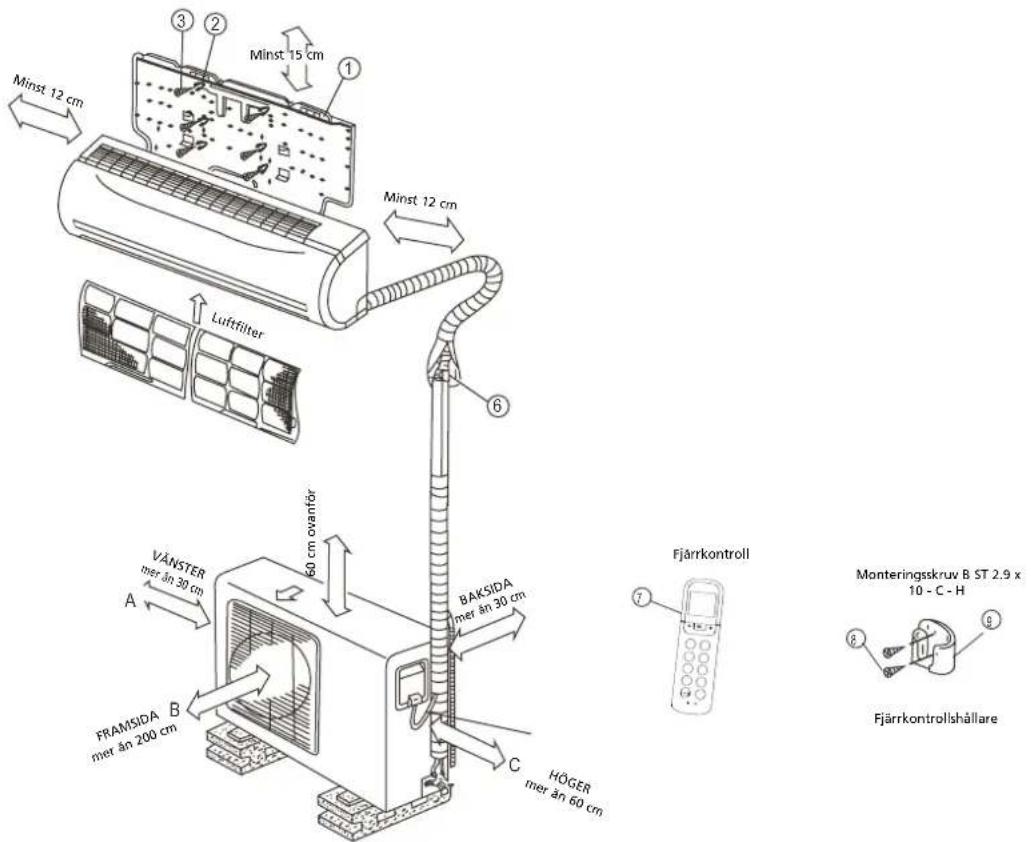

Figur 1

OBSERVERA!

Denna bild används endast som illustration. Bilderna kan skilja sig beroende på vilket luftkonditioneringsaggregat du köper.

3. ÅTGÄRDER INNAN INSTALLATION AV LUFTKONDITIONERINGEN – Gäller SC 33xx-modeller

a. Fastställ var inomhusdelen och utomhusdelen kan installeras. Se huvudstycke 5 och 6.

OBSERVERA

Tänk på tillgång till plats så att kondensvattnet kan ledas ut. Avståndet mellan inomhusdel och utomhusdel får vara högst 4 meter.

b. Montera upphängningsanordningen för inomhusdelen. Se huvudstycke 7.1. c. Borra ett hål genom väggen där slangen kan föras ut. Se huvudstycke 7.2. d. För slangen från inomhusdelen genom hålet och häng upp inomhusdelen på väggen med baksidan på de avsedda hakarna, på de översta hakarna på upphängningsanordningen, och kontrollera att den sitter fast ordentligt. Klicka inte fast de nedre hakarna än.

Kopplingsdelen som inomhusdelen är ansluten till är tung. Låt aldrig kopplingsdelen hänga löst på upphängningsdelen. Stötta alltid hela slangpaketet under montering av inomhusdelen. På grund av slangpaketets vikt kan några av inomhusdelens slangar som sitter i paketet lätt komma att böjas eller till och med gå sönder. Skadade slangar på inomhusdelen och slangpaketet som uppstått vid installation av icke auktoriserad personal ersätts inte av garantin.

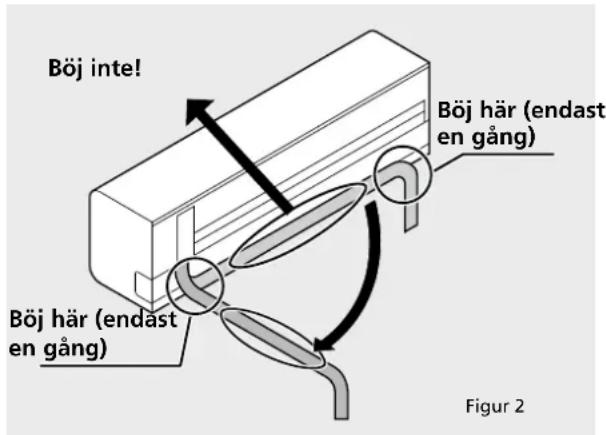

Böjning av kylningsrören på baksidan av enheten måste genomföras med extrem försiktighet! Rören är tillverkade av koppar. Om den markerade delen böjs upprepade gånger kommer kopparn att spricka på grund av fysisk stress. Dessa sprickor kan ge upphov till läckage av kylmedel vilket inte omfattas av garantin. Se figur 2.

e. För kondensationsslangen genom hålet i väggen och anslut den till slangen som sitter på inomhusdelen. Se huvudstycke 9.1.

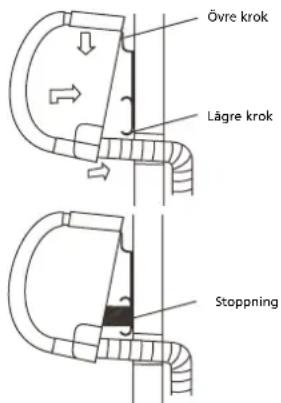

TIPS

Kondensationsslangen kan lättare anslutas till inomhusdelen om den nedre inre delen lyfts ungefär 5 cm från väggen och mellanrummet samtidigt fylls med fyllnadsmaterial så att enheten inte faller tillbaka mot väggen. Se figur 3.

f. Klicka nu fast inomhusdelen på de nedre hakarna på upphängningsanordningen. g. Montera utomhusdelen. Se huvudstycke 5.2. h. Anslut "snabbkopplingen" med kopplingen på utomhusdelen. Anslut sedan den jordade strömkabeln mellan inomhus- och utomhusdelen. Se huvudstycke 8. i. Kontrollera luftkonditioneringen efter eventuella köldmedieläckage. Se huvudstycke 13. j. Kontrollera att luftkonditioneringen har installerats korrekt. k. Anslut strömkabeln till uttaget (på modell S3348 och SC3348 kopplas strömkabeln direkt i anslutningsdon utan stickkontakt) och kontrollera att luftkonditioneringen fungerar ordentligt. Se huvudstycke 11.1.

4. ÅTGÄRDER INNAN INSTALLATION AV LUFTKONDITIONERINGEN Gäller S 33xx modeller

a. Fastställ var inomhusdelen och utomhusdelen ska installeras. Se huvudstycke 5 och 6. b. Montera upphängningsanordningen för inomhusdelen. Se huvudstycke 7.1. c. Borra ett hål genom väggen där slangen kan föras ut. Se huvudstycke 7.2. d. Häng upp inomhusdelen med baksidan på de översta, avsedda hakarna på upphängningsanordningen och kontrollera att enheten sitter fast ordentligt. Klicka inte fast de nedre krokarna än.

OBSERVERA

För utlopp av slangen in till höger måste slangen föras genom det borrade hålet samtidigt som inomhusdelen hängs upp.

e. För slangen, strömkabeln och kondensationsslangen genom hålet i väggen.

TIPS

Slangarna, strömkabeln och kondensationsslangen kan lättare anslutas till inomhusdelen om den nedre inre delen lyfts ungefär 5 cm från väggen och mellanrummet samtidigt fylls med fyllnadsmaterial så att enheten inte faller tillbaka mot väggen. Se figur 3.

f. Anslut köldmedieslangarna, anslutningskablarna och kondenseringsslangen till inomhusdelen. Se huvudstycke 8.2, 9, 10 och 11.2. g. Montera utomhusdelen. Se huvudstycke 5.2. h. Anslut slangarna och strömkabeln till utomhusdelen. Se huvudstycke 11.2. i. Vakuumsätt köldkretsen. Se huvudstycke 12. j. Kontrollera eventuella läckage på kylkretsen. Se huvudstycke 13. k. Kontrollera att hela anordningen har installerats korrekt. l. Anslut strömkabeln till uttaget (på modell S(C)3348 kopplas strömkabeln direkt i anslutningsdon utan stickkontakt) och kontrollera att luftkonditioneringen fungerar ordentligt. Se huvudstycke 15.

Figur 3

5. PLACERING AV INOM- OCH UTOMHUSDELEN

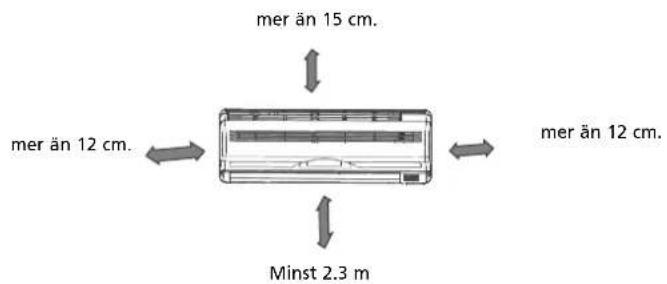

5.1 Placering av inomhusdelen (gäller SC 33xx och S 33xx modeller)

• Inomhusenheten får inte utsättas för värme eller ånga. Välj en plats där det inte finns några hinder i vägen för eller runt apparaten. Försäkra dig om att kondensvatten konstant kan rinna nedåt.
• Placera inte apparaten nära en dörröppning. Försäkra dig om att mellanrummet till vänster och höger om apparaten är större än 12 cm. Se figur 4.
• Använd en manuell kabel- och rörlokaliserare för att hitta rör och/eller elkablar för att på så sätt undvika onödig skada på väggar. Inomhusenheten måste installeras på en vägg, minst 2,3 meter upp från golvet. Se figur 4. Inomhusenheten ska installeras så att det finns ett minsta mellanrum om 15 cm från taket. Se figur 4.
• Inomhusdelen måste hängas upp med vattenpass.
• Glöm inte att placera inom-/utomhusdelen på så sätt att det finns utrymme för utomhusdelen. Inom- och utomhusdelen måste kopplas samman med slangar och kablar.

OBSERVERA

För SC 33xx-modeller: Slanglängden är 4 meter.

För S 33xx-modeller: Längsta slanglängd mellan inom- och utomhusdel är 20 meter.

Högsta höjdskillnad mellan inom- och utomhusdel är 8 meter.

Figur 4

5.2 Placering av utomhusdelen (gäller SC 33xx och S 33xx modeller)

• Installera utomhusenheten på en fast yta för att minska önskat buller och vibrationer i så stor utsträckning som möjligt.

OBS

Utomhusenheten låter när den är igång. Detta kan gå emot lokala förordningar. Det är användarens ansvar att kontrollera och försäkra sig om att utrustningen uppfyller lokal lagstiftning.

• Rikta luftutloppet så att den utgående luften inte blockeras.
• Kom ihåg att luftkonditioneringens vikt
• Om ett överbyggnadstak byggs över utomhusenheten för att skydda den från direkt solljus eller regn måste tas i aktning att kondensatorn inte blockeras. Försäkra dig om att mellanrummet på baksidan och till vänster om apparaten är större än 30 cm. Framför apparaten ska det finnas ett utrymme som är minst 200 cm medan högersidan måste ha ett fritt utrymme om minst 60 cm. (se bild 5)
• Utomhusdelen måste hängas upp med vattenpass.

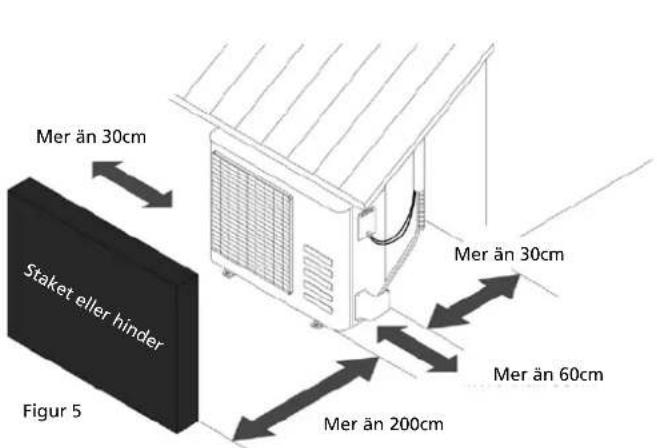

• Glöm inte att placera utomhusdelen på så sätt att det finns utrymme för utomhusdelen. Utomhusdelen måste kopplas samman med slangar och kablar.

observera

För SC 33xx-modeller: Slanglängden är 4 meter.

För S 33xx-modeller: Längsta slanglängd mellan inom- och utomhusdel är 20 meter. Högsta höjdskillnad mellan inom- och utomhusdel är 8 meter.

• Placera inte djur och plantor eller andra hinder framför luftintaget eller -utloppet.
• Installera alltid luftkonditioneringen på en lätt tillgänglig plats. Rådgör med och följ lokala föreskrifter vid förberedande och installation av luftkonditioneringsutrustningen.

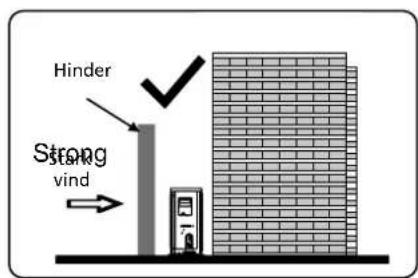

• Om installationsplatsen utsätts för stark vind från t.ex. havet måste det säkerställas att fläkten fungerar ordentligt genom att placera enheten längs med väggen eller genom att sätta upp damm- och vindavledare. Se figur 6.

Figur 6

• Om utomhusenheten installeras på takstrukturen eller externa väggar kan detta ge upphov till störande ljud och vibrationer.
• Se till att utomhusdelen kan fästas på ett stabilt underlag.

Varning

Om installationen (utomhusenheten) är hängande måste monteringskonsolen uppfylla alla tekniska krav. Monteringsväggen är tillräckligt stark. Vid tvivel eller osäkerhet ska enheten inte installeras och stödet måste beräknas och byggas av en experttekniker.

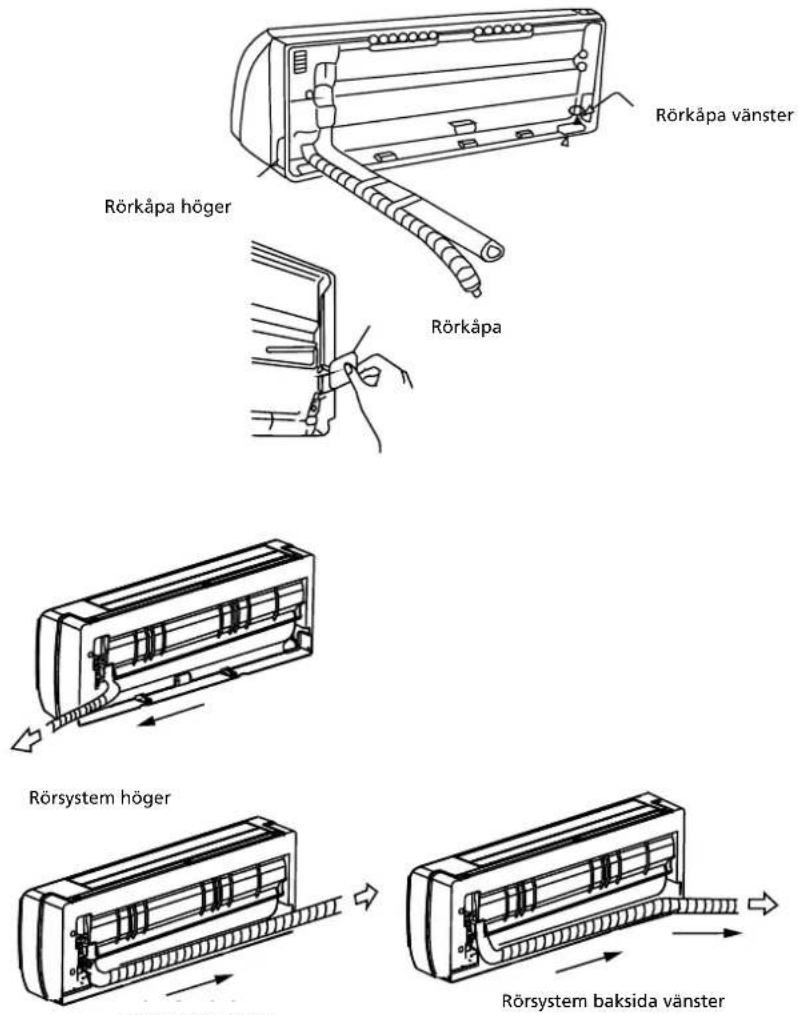

6. HUR SLANGARNA MELLAN INOMHUSDELEN OCH UTOMHUSDELEN KAN INSTALLERAS

Slangarna kan anslutas med ett utlopp till vänster eller höger sida av inomhusdelen. Avlägsna skyddsplattan till höger eller vänster för detta. Se bild 7.

Figur 7

7. MONTERING AV UPPHÄNGNINGSANORDNINGEN OCH RÖRGENOMFÖRING

7.1 Montering av upphängningsanordningen för inomhusdelen.

VARNING

Använd spänningsdetektor för att hitta strömkablar och elledningar i väggen innan hål i väggen borras så att inga onödiga skador eller farliga situationer uppstår.

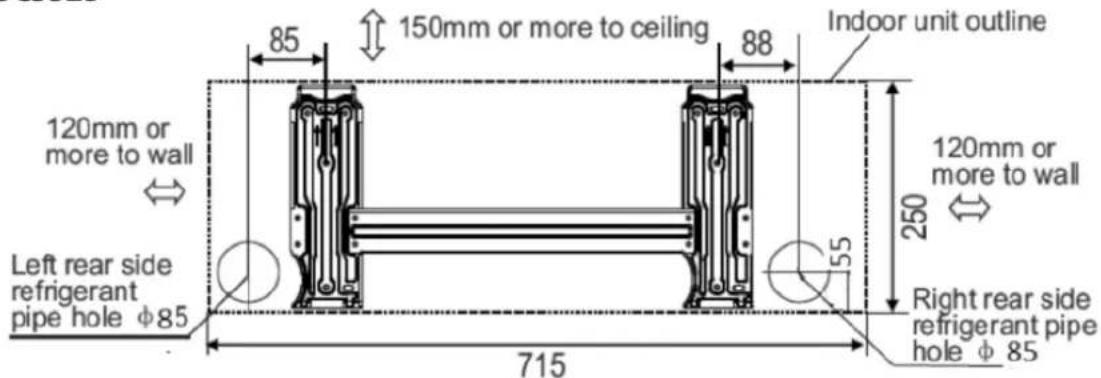

a. Placera upphängningsdelen horisontellt på en stadig vägg och se till att utrymmet runt om är fritt. Se figur 8. b. Om väggen är tillverkad av tegel, betong eller liknande material måste åtta hål med en diameter om

5 mm borras in i väggen. Sätt in ankarklämmor ② i varje monteringsskruv ③.

c. Montera installationsplattan ① på väggen med åtta skruvar av typen "A" ③.

OBS

Montera installationsplattan och borra hålen i väggen i enlighet med väggens struktur och så att de passar respektive monteringspunkt på installationsplattan. (Dimensionerna är i millimeter såvida inget annat anges).

Figur 8

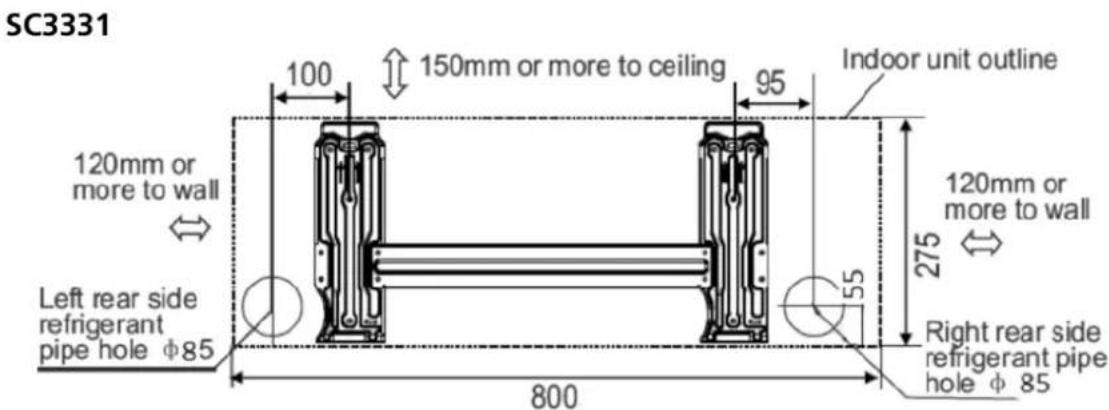

SC3325

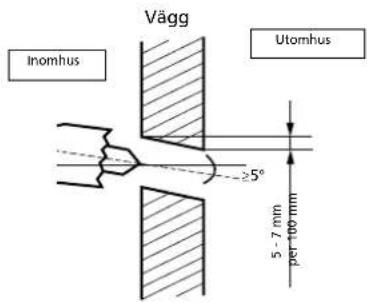

7.2 Borra hålen för slangar, kondensvattenslangen och strömkablar.

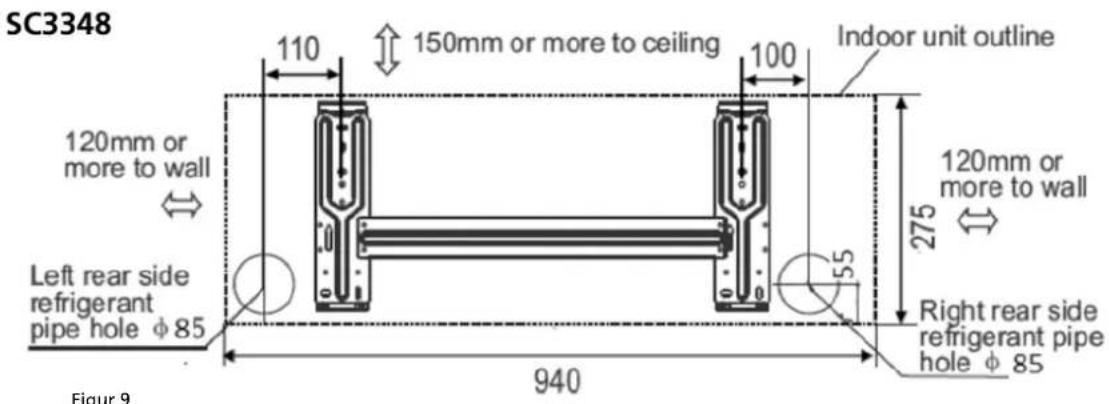

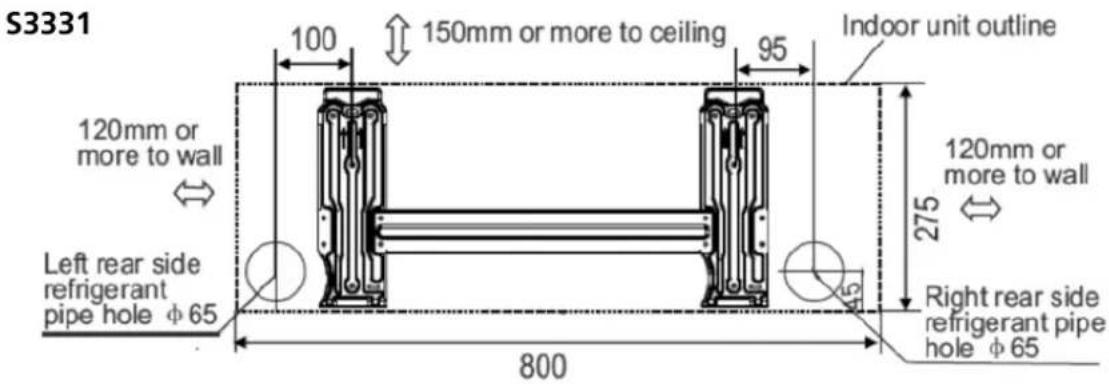

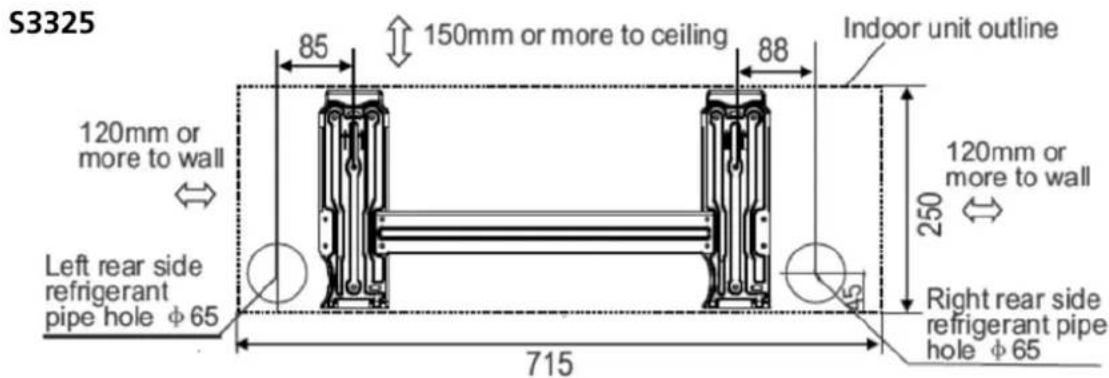

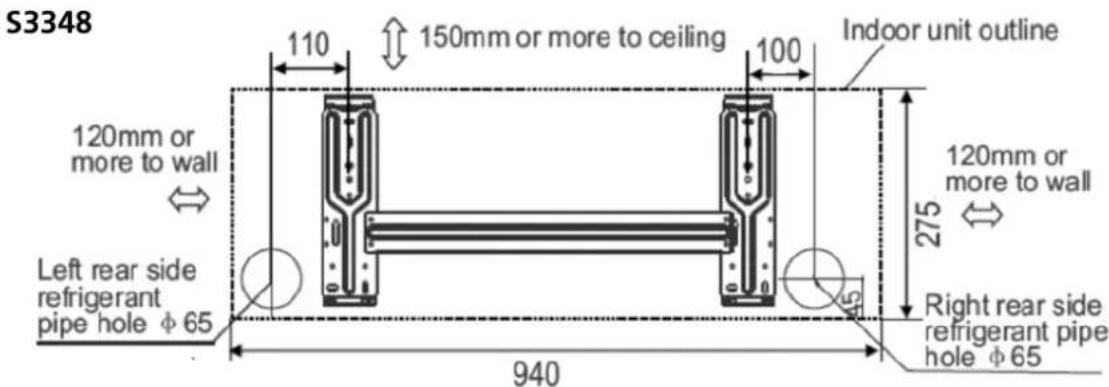

a. Fastställ hålens position med hjälp av diagrammet i Fig 9. Borra ett hål (≥ 85 mm gäller SC 33xx/≥ 65 mm gäller S 33xx) lätt uppåt på utsidan. Detta kommer motverka att vatten rinner in (fig. 10). b. Använd alltid en borrstyrning vid borrning i metallgaller, metallplattor eller liknande material.

Figur 10

8. ANSLUTNING AV KYLINGSRÖR

8.1 Anslutning och urkoppling av koldmediumslangar (gäller SC 33xx-modeller)

OBS

Anslutning av koldmediumslangar till en luftkonditionering måste utföras i enlighet med landets rådande bestämmelser. Inkoppling av koldmediumslangar får endast utföras av auktoriserad personal.

OBS

Kopplingsdelen som inomhusdelen är ansluten till är tung. Låt aldrig kopplingsdelen hänga löst på upphängningsdelen. Stötta alltid hela slangpaketet under montering av inomhusdelen. På grund av slangpaketets vikt kan någon av inomhusdelens slangar som sitter i paketet lätt komma att böjas eller till och med gå sönder. Skadade slangar på inomhusdelen och slangpaketet som uppstått vid installation av icke auktoriserad personal ersätts inte av garantin.

VARNING

För din egen säkerhet ska skyddsglasögon och arbetshandskar alltid bäras när du fäster rören. Slangarna är redan inkopplade innan de lämnar fabriken. Se "guide för näbbinstallation" för instruktioner om hur slangarna och strömkablarna ska kopplas till utomhusdelen.

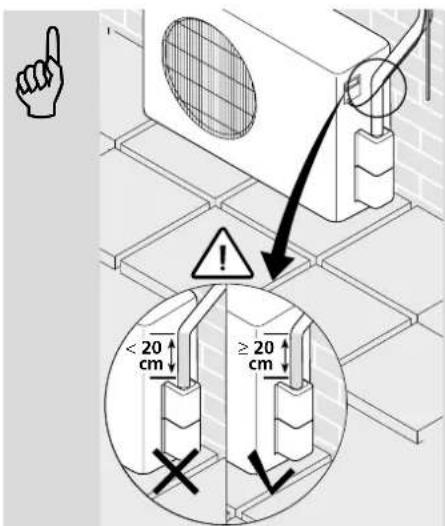

De sista 20cm av kylningsröret i närhet till anslutningen måste vara raka. Om denna del böjs kan det leda till läckage som inte innefattas av garantin.

Figur 12

OBS

Urkoppling av koldmediumslangar till en luftkonditionering måste utföras i enlighet med landets rådande bestämmelser. Anslutning av koldmediumslangar får endast utföras av auktoriserad personal.

Urkoppling av anslutningarna

Steg 1: Stäng av luftkonditioneringen och dra ut sladden ur eluttaget.

Steg 2: Vänta fem minuter tills trycket i slangen mellan inomhus- och utomhusdelen har jämnats ut.

Steg 3: Dra upp spaken på hankontakten, så långt bakåt som det går.

Steg 4: Dra i frigöraren på honkontakten för att koppla ur båda kontakterna.

Steg 5: Sätt på höljet och knappen för att skydda från damm.

8.2 Anslutning av köldmediumslang (gäller S 33xx modeller)

a. Förse ändarna av slangen med en så kallad expanderkoppling med invändig gänga eller en liknande gängad koppling. b. Inomhusdel: Fäst först kopplingen för hand i inomhusdelen och dra sedan åt kopplingen med en skiftnyckel och ringskruvnyckel. Se figur 13. c. Utomhusdel: Skruva fast anslutningen till kranen på utomhusdelen för hand och dra sedan åt kopplingen med en skiftnyckel och ringskruvnyckel. Se figur 13.

Figur 13

d. Dra dem med rätt åtdragningsmoment (se tabell 1) för att undvika att rören, anslutningsdelarna och muttrarna skadas.

Tabell 1

Diameter utsida	Moment (N.cm) Ex	tramoment (N.cm)
Ø 6.35	1500(153kgf.cm)	1600(163kgf.cm)
Ø 9.53	2500(255kgf.cm)	2600(265kgf.cm)
Ø 12.7	3500(357kgf.cm).	3600(367kgf.cm)
Ø 16.0	4500(459kgf.cm).	4700(479kgf.cm)

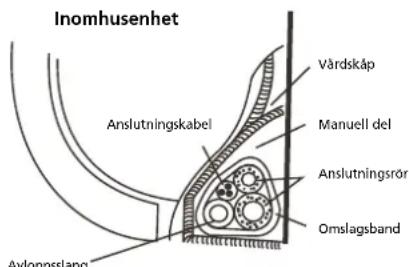

e. Isolera inomhusdelens anslutning med isolerande material för att undvika kondensering. f. Förbind rör, anslutningskablar och utloppsslangar på baksidan av inomhusdelen med tejp så att de bildar en stadig bunt. Detta förenklar monteringen av inomhusdelen på upphängningsanordningen.

Figur 14

OBSERVERA!

Kopparrör ska isoleras separat.

Var försiktig när röret böjs. Säkerställ alltid att röret alltid böjs och inte knäcks. Om röret knäcks: ersätt hela slangen eller båda delarna då dessa kan göra att köldmedium läcker ut och förstör luftkonditioneringen.

9. ANSLUTNING AV UTLOPPET FÖR KONDENSVATTEN (gäller SC 33xx och S 33xx modeller)

9.1 Anslutning av kondensvattenutloppet till inomhusdelen.

Anslut den medföljande kondensslangen till anslutningen på inomhusdelen genom att skjuta in slangen över nippeln på inomhusenheten. Se till att kondensslangen hänger fritt och att mynningen inte befinner sig under vattenytan. Se figur 15.

Se till att kondensslangen alltid befinner sig under köldmedelslangen för att förhindra att kondensvattnets behållare rinner över.

VARNING

• Säkerställ att avloppsslangen är placerad på undersidan av bunten. När slangen hamnar på ovansidan kan avtappningskärlet översvämmas.
• Lämna avloppsslangen i lätt lutning så att kondensvattnet kan rinna undan.

Figur 15 Blockera inte vattenflödet genom att det lutar uppåt.

Placera änden på slangen i vattnet.

9.2 Anslutning av kondensvattenutloppet till utomhusdelen.

Sätt dit packningen på utloppsslangen, i hålet på underdelen av utomhusenheten och rotera den 90° för att montera dem säkert. Anslut avloppsanslutningen med en förlängning av avloppsslangen (medföljer ej). På så sätt kan kondensen som bildas vid uppvärmning ledas undan. Se figur 16.

Figur 16

10. ELEKTRISK INSTALLATION

• Anslut luftkonditioneringen till en separat fas. Se till att denna fas är säkrad med rätt säkring. Se nedanstående schema.
• Strömförsörjningen måste hållas inom 95%~105% av den nominella spänningen som anges på den angivna etiketten.
• Kraftförsörjningskretsen ska anslutas med en jordfelsbrytare.
• Kontrollera att luftkonditioneringen är jordad korrekt.
• Anslut kablarna i enlighet med det bifogade elanslutningsdiagrammet. Se huvudstycke 11.
• Alla kablar måste uppfylla nationella och lokala elstandarder och -krav och de måste anslutas av kvalificerade fackmän.

Tabell 2

Modell Strömköll	Märkinström (strömbry-tare/säkringar)	Diameter elsladd
≤ 3,5 kW 230V~50Hz 16A 2,5 mm		2
>3,5 kW 230V~50Hz 16A slow 2,5 mm		2

VARNING

Matningsspänningen måste vara densamma som den angivna spänningen för luftkonditioneringen.

11. ANSLUTNING AV STRÖMKABLARNA

11.1 Anslutning av strömkabel (gäller SC 33xx-modeller)

a. En 4,5 meter lång kabel för den elektriska anslutningen mellan inomhus- och utomhusenheten ingår och finns i paketet med kylmedelsrören (inomhusenheten). b. Elkabeln levereras med en elektrisk genväg. c. Utomhusenheten är även utrustad med en elektrisk genväg. d. Ta bort skyddet på terminalkortet på utomhusenheten genom att skruva av skruven. e. Klicka fast inomhusdelen i anslutningen till utomhusdelen och faskablarna i dosan med de förnoterade kabelklammorna. f. Den jordade kabeln måste fästas direkt mot metallplattorna där kabelskorna är monterade. Platsen är markerad med symbolen

g. Anslut strömförsörjningskabeln först när hela installationen av luftkonditioneringen är klar.

OBSERVERA

Sätt in stickkontakten i uttaget för modeller med kapacitet < 4.5kW

Koppla in den strömförsörjande kabeln direkt i kopplingsdosa för modeller >4.5kW . Använd inte stickkontakt med vägguttag då den höga strömstyrkan kan skada polerna på både stickkontakten och uttaget vilket kan orsaka skador och till och med brand.

11.2 Anslutning av strömkabel (gäller S33xx-modeller)

a. Anslut först kabeln till inomhusdelen. b. Anslutningen för inomhus-/utomhusenheten måste vara av typen H07RN-F, 2.5 mm².

c. För montering av kabeln till inomhusdelens kopplingsdosa: Avlägsna den främre panelen och kopplingsdosans kåpa vilken befinner sig till höger inuti inomhusdelen. Se figur 20.

Figur 19

d. Kabeln kan föras in genom inomhusdelens bakstycke till kopplingsdosan på samma sätt som de förmonterade försörjningskablarna. e. Fäst strömkablarna med klämskor på rätt plats. Se figur 20.

Figur 20

Till inomhusenheten

f. Anslut sedan kabeln till inomhusdelen. För detta måste man avlägsna täckkåpan på utomhusdelens kopplingsdosa. g. Anslut kopplingskabeln i kabelskon. Se figur 21. Anslut kablarna så att placeringen av kablarna överensstämmer med anslutningen av inomhusdelen (bokstäverna L N S och jord). h. Den jordade kabeln måste fästas direkt mot metallplåtarna där kabelskorna är monterade. Platsen är markerad med symbolen. i. Anslut strömförsörjningskabeln först när hela installationen av luftkonditioneringen är klar.

OBSERVERA

Sätt in stickkontakten i uttaget för modeller med kapacitet < 4.5 kW

Koppla in den strömförsörjande kabeln direkt i kopplingsdosa för modeller > 4.5 kW. Använd inte stickkontakt med vägguttag då den höga strömstyrkan kan skada polerna på både stickkontakten och uttaget vilket kan orsaka skador och till och med brand.

till utomhusenhet

Figur 21

12. VAKUMSÄTTNING AV KÖLDMEDIUM (gäller SC 33xx modeller)

Om det finns luft eller fukt, till exempel efter installationen som stannar kvar i kylsystemet, kan det orsaka oönskade effekter eller ge upphov till skador, som anges nedan:

Trycket i systemet stiger. Arbetsflödet ökar. Kylnings- eller uppvärmningseffekten minskar. Fukt i kylmedelskretsen kan frysa och blockera de kapillärrör. Vatten kan orsaka rost på delar i kylsystemet. Skador på kompressorn.

Utomhusdelen och kopplingarna mellan inomhus- och utomhusdelen måste alltid vakuumsättas för att avlägsna fukt och luft ur systemet.

OBS

Vakuumsättning av köldmedieslangar och inomhusdelen av en luftkonditionering måste utföras i enlighet med landets rådande bestämmelser. Vakuumsättningen av köldmedieslangar får endast utföras av montör certifierad gällande luftkonditioneringar.

13. KONTROLLERA LÄCKAGE PÅ KÖLDMEDIESYSTEMET (gäller SC 33xx och S 33xx modeller)

OBS

Läckage av köldmedieslangar och inomhusdelen av en luftkonditionering måste utföras i enlighet med landets rådande bestämmelser. Kontroll av läckage på köldmedieslangar får endast utföras av montör certifierad gällande luftkonditioneringar.

Möjlighet att kontrollera läckage på en luftkonditionering

• Såpvattensmetoden: Borsta på såpvatten eller ett neutralt rengöringsmedel med en mjuk pensel för att ansluta inomhus- till utomhusenheten dess anslutningar och kontrollera efter läckage vid anslutningen till rören. Om bubblor uppstår beror det på att rören läcker. Särskild detektor för läckage: Använd en detektor för läckage för att leta efter läckage.

14. PÅFYLLNAD AV KÖLDMEDIUM VID SLANGLÄNGD ÖVER 5 METER

OBS

Påfyllning av köldmedium till en luftkonditionering måste utföras i enlighet med landets rådande bestämmelser. Påfyllning av köldmedium får endast utföras av auktoriserad personal.

Luftkonditioneringen har fyllts på med köldmedium i fabriken till en nivå som är lämplig för en slanglängd av högst 5 meter.

Om köldmedieslangen är längre än 5 meter måste luftkonditioneringen fyllas på med mer köldmedium.

Modell	Vid slangängd über 5 meter Extra tillsättning per meter i gram
S3325 20
S3331 20
S3348 20

Tabell 3

Använd endast köldmedium av samma sort som angivet på etiketten.

15. PROVKÖRNING EFTER INSTALLATION (gäller SC33xx och S33-modeller)

Låt apparaten testköra när det är fastställt att det inte är några fel på elinstallationen och att gasen är säker. Testkörningen ska vara längre än 30 minuter.

Kontrollera att alla funktioner fungerar som de ska under testkörningen. Kontrollera särskilt att avrinningen från inomhusenheten fungerar som den ska.
