Tipo di prodotto	Condizionatore split (pompa di calore)
Marca	Qlima
Modello	SC 3331
Alimentazione elettrica	230 V ~ 50 Hz
Corrente nominale	16 A (interruttore/fusibile lento)
Sezione cavo consigliata	2,5 mm²
Tipo di refrigerante	R32 (secondo la targhetta)
Lunghezza massima tubo (modelli SC)	4 metri (precaricato)
Lunghezza massima tubo (modelli S)	20 metri
Dislivello massimo tra unità	8 metri
Accessori forniti	Supporto di montaggio, clip di ancoraggio, viti, sigillante, giunto di drenaggio, tubo di collegamento, telecomando, supporto telecomando
Installazione	Solo da un professionista autorizzato
Garanzia	Non copre i danni dovuti a un'installazione errata
Manutenzione	Pulizia regolare dei filtri; ispezione annuale da parte di un professionista
Sicurezza	Messa a terra obbligatoria; interruttore differenziale richiesto
Uso previsto	Ambienti residenziali asciutti (soggiorno, cucina, garage)

Domande frequenti - SC 3331 QLIMA

Posso installare da solo il Qlima SC 3331?

No, l'installazione di questo condizionatore split deve essere eseguita esclusivamente da un professionista autorizzato per evitare rischi di incendio, scossa elettrica o perdita di refrigerante.

Qual è la tensione di alimentazione richiesta?

L'apparecchio richiede un'alimentazione di 230 V ~ 50 Hz con un circuito dedicato protetto da un fusibile da 16 A. La messa a terra è obbligatoria.

Qual è la lunghezza massima dei tubi del refrigerante?

Per il modello SC 3331, la lunghezza del tubo è di 4 metri precaricata. Se la vostra installazione richiede una lunghezza maggiore, è necessario aggiungere refrigerante secondo le indicazioni del manuale.

Come verificare la tenuta del circuito di raffreddamento?

Utilizzare il metodo dell'acqua saponata sui raccordi: applicare una soluzione saponata con un pennello; le bolle indicano una perdita. Può essere utilizzato anche un rilevatore di perdite specifico. Questa operazione deve essere eseguita da un tecnico competente.

Cosa fare se il cavo di alimentazione è danneggiato?

Solo una persona autorizzata è autorizzata a sostituire il cavo di alimentazione. Non utilizzare l'apparecchio con un cavo danneggiato poiché ciò comporta il rischio di scossa elettrica.

Posso usare una prolunga elettrica?

No, l'uso di una prolunga elettrica è vietato. Collegare l'apparecchio direttamente a una presa a muro con messa a terra per evitare rischi di incendio o scossa.

Come pulire l'unità interna?

Pulire regolarmente i filtri dell'aria con un aspirapolvere o acqua saponata. Non utilizzare mai solventi. La manutenzione annuale completa deve essere affidata a un professionista.

Cosa fare in caso di perdita d'acqua?

Verificare che il tubo di drenaggio sia installato correttamente, in pendenza verso il basso e senza ostruzioni. Se la perdita persiste, contattare un professionista. Un'installazione errata del drenaggio può danneggiare l'apparecchio.

Quali sono le distanze minime da rispettare per l'unità esterna?

È necessario uno spazio libero di almeno 30 cm sul retro e a sinistra, 60 cm a destra (lato connessioni) e 200 cm davanti per garantire una buona circolazione dell'aria.

La garanzia copre i guasti dovuti a un'installazione fatta da me stesso?

No, la garanzia non copre i danni derivanti da un'installazione errata o da un uso non conforme alle istruzioni. Rivolgersi sempre a un professionista autorizzato.

MANUALE UTENTE SC 3331 QLIMA

OSSERVAZIONE IMPORTANTE:

Installare questo dispositivo solo quando adempie alla legislazione, al regolamento e alle norme locali/nazionali. Questo prodotto è ideato per essere usato come condizionatore in abitazioni ed è adatto soltanto all'utilizzo interno in soggiorno, cucine e garage in luoghi secchi, in condizioni abitative normali. Questo dispositivo è adatto esclusivamente all'uso con una presa a terra, con una tensione di 230 V / 50 Hz. I modelli S 3348 e SC 3348 vanno allacciati alla fonte di corrente direttamente con il cavo di alimentazione.

Questa guida di utilizzo è destinata a persone che dispongano di conoscenza ed esperienza sufficienti nel campo dei dispositivi elettrici, dell'elettronica, delle tecniche di refrigerazione e delle installazioni meccaniche. Qualsiasi tentativo di installare o di riparare un dispositivo può provocare lesioni fisiche e danni al materiale. Il fabbricante o il venditore non è responsabile per l'interpretazione di queste informazioni e non risponde di un utilizzo inefficiente di tali informazioni.

Le informazioni, le specifiche e i parametri possono essere modificati senza notifica previa, in conseguenza di modifiche o migliorie tecniche. Le specifiche corrette sono riportate sulla placca che indica il modello.

• Leggere attentamente questa guida di installazione prima di installare il prodotto. Se il cavo di alimentazione è danneggiato, potrà essere sostituito solo da persone competenti.
• I lavori di installazione possono essere eseguiti soltanto in conformità alle relative norme locali, nazionali ed europee e da persone competenti. La garanzia non è valida in caso di danni originati da azioni diverse da quelle indicate nella guida di utilizzo o in seguito a negligenza.
• Indossare sempre gli elementi protettivi personali corretti, come occhiali di sicurezza, mascherina, protezioni uditive, guanti, ecc.

Internet:

Per esservi utili nel modo migliore, vi offriamo la possibilità di scaricare la versione più recente della guida di utilizzo, di installazione e/o delle istruzioni di manutenzione su www.qlima.com

AVVERTENZA!

Non installare, rimuovere e/o reinstallare il dispositivo da soli, se non si dispone dell'esperienza e competenza richiesta in campo elettrico, elettronico, di refrigerazione e/o meccanico.

• L'unità deve essere installata in un luogo facilmente accessibile. Tutti i costi derivanti dall'affitto di apparecchi speciali per la manutenzione dell'unità sono a carico del cliente.

1. Misure di sicurezza
2. Componenti forniti

2.1 Componenti forniti per i modelli SC33xx 2.2 Componenti forniti per i modelli S33xx

1. Attività da svolgere per l'installazione del condizionatore per i modelli SC33xx.
2. Attività da svolgere per l'installazione del condizionatore per i modelli S33xx.
3. Determinazione del luogo dell'unità interna ed esterna.

5.1 Determinazione del luogo dell'unità interna per i modelli S33xx e SC33xx. 5.2 Determinazione del luogo dell'unità esterna per i modelli S33xx e SC33xx.

1. Possibilità di installazione dei condotti della parte interna verso la parte esterna.
2. Montaggio della placca di installazione e trapanatura del passaggio per le condutture.

7.1 Montaggio della placca di installazione della parte interna. 7.2 Trapanatura del passaggio per le condutture, il tubo per l'acqua di condensa e il cavo di corrente.

1. Allacciamento delle condutture del refrigeratore.

8.1 Allacciamento e scollegamento delle condutture del refrigeratore per i modelli SC33xx. 8.2 Allacciamento delle condutture del refrigeratore per i modelli S33xx.

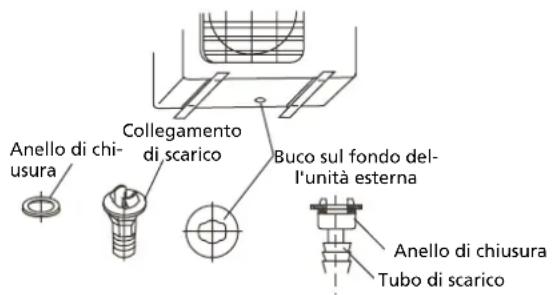

1. Allacciamento del tubo per l'acqua di condensa per i modelli SC33xx e S33xx.

9.1 Allacciamento del tubo per l'acqua di condensa della parte interna. 9.2 Allacciamento del tubo per l'acqua di condensa della parte esterna.

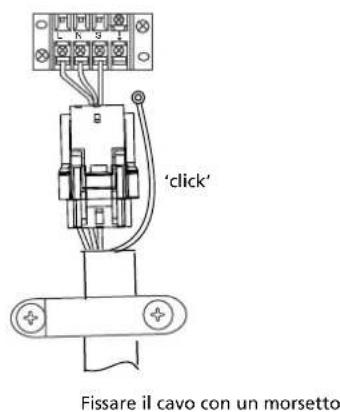

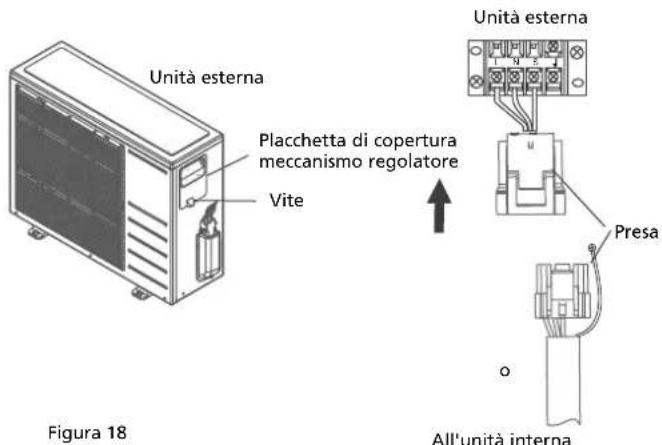

1. Installazione elettrica.
2. Allacciamento dei cavi di corrente.

11.1 Allacciamento dei cavi di corrente per i modelli SC33xx. 11.2 Allacciamento dei cavi di corrente per i modelli S33xx. 12. Evacuazione del sistema di refrigerazione dei modelli S33xx. 13. Controllo per eventuali perdite del sistema di refrigerazione dei modelli SC33xx e S33xx. 14. Aggiungere refrigerante a una lunghezza di conduttura di 5 metri. 15. Giro di prova dopo l'installazione dei modelli S33xx e SC33xx.

1. MISURE DI SICUREZZA

Prendere sempre in considerazione quanto segue in relazione alla sicurezza:

• Leggere la seguente AVVERTENZA prima di installare l'aria condizionata.
• Tenere conto delle avvertenze citate, visto che contengono informazioni importanti in relazione alla sicurezza.
• Conservare queste istruzioni, dopo averle lette, insieme alla guida dell'utente in un luogo adatto, in modo da poter consultare questi documenti con facilità.

Il sistema di condizionamento contiene un refrigerante e può essere indicato come dispositivo sotto pressione. Quindi, contattare sempre un montatore di sistemi di condizionamento competente per l'installazione e la manutenzione dell'aria condizionata. Il sistema d'aria condizionata va controllato e va effettuata la manutenzione una volta l'anno, da parte di un montatore di sistemi di condizionamento competente.

AVVERTENZA

Non installare il condizionatore per conto proprio.

• Un'installazione scorretta può provocare incendio, scosse elettriche, la caduta dell'apparato o perdite d'acqua e di conseguenza danni e lesioni. Consultare il rivenditore dove si è acquistato il dispositivo o un installatore competente.

Installare l'unità in modo sicuro in un luogo che possa sostenere il peso dell'unità.

• Se l'unità viene installata in un luogo che non è abbastanza resistente, l'unità rischia di cadere causando lesioni.

Usare il cablaggio elettrico indicato per collegare in modo sicuro l'unità interna e quella esterna, e collegare i cavi in modo saldo alle parti di collegamento della morsettiera.

• Un collegamento scorretto può causare un incendio.

Usare i componenti forniti o prescritti per l'installazione.

• L'uso di componenti difettosi può causare lesioni in seguito a incendio, scosse elettriche, cadute dell'unità, ecc.

Eseguire l'installazione in modo sicuro servendosi delle istruzioni di installazione.

• Un'installazione non professionale può causare lesioni in seguito a incendio, scosse elettriche, cadute dell'unità e perdite d'acqua.

Eseguire lavori relativi all'impianto elettrico sempre in accordo con la guida di installazione e usare un circuito chiuso.

• Se la capacità del circuito di alimentazione è insufficiente, o se l'installazione elettrica non è sufficiente, ciò può provocare un incendio o scosse elettriche.

Controllare che il refrigerante non perda nel corso dell'installazione.

• Le perdite di refrigerante sono dannose per l'ambiente e possono contribuire all'effetto serra.

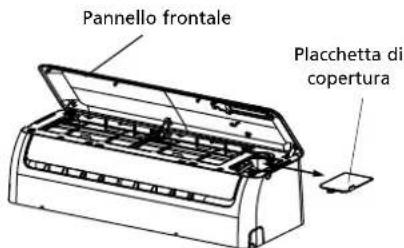

Rimontare le placchette di copertura dei punti di collegamento del cablaggio elettrico sia nell'unità interna che in quella esterna, dopo aver montato i cavi di corrente.

• Se le placchette di copertura dei punti di collegamento del cablaggio elettrico non vengono rimontate correttamente, possono sorgere incendi o scosse elettriche come conseguenza di presenza di acqua, polvere, pericolo di contatto, ecc.

AVVERTENZE

• Questa installazione deve essere messa a terra. Se la messa a terra non è buona, possono verificarsi scosse elettriche. Non usare una prolunga. Potrebbe provocare scosse elettriche.
• L'installazione in casa deve essere dotata di un interruttore differenziale. Se non è dotata di un interruttore differenziale, può sorgere il rischio di scosse elettriche e incendio.

Montare lo scarico dell'acqua di condensa in accordo con le istruzioni di installazione.

• In caso di guasti alle tubature di scarico o ai condotti, l'unità rischia di perdere acqua, bagnando e danneggiando la casa.

2. COMPONENTI FORNITI

2.1 Componenti forniti per i modelli SC33xx

Numero Indicazione degli accessori Quantità
1 Placca di installatione 1
2 Spine 8
3 Vite autofilettante 'A' ST 3,9 x 25 8
4 Anello di chiusura 1
5 Collegamento di scarico 1
6 Conduittura di allacciamento 1
7 Telecomando 1
8 Vite autofilettante 'B' ST 2,9 x 10 2
9 Sostegno del telecomando		1

2.2 Componenti forniti per i modelli S33xx

Numero	Indicazione degli accessori			Quantità
1	Placca di installazione			1
2	Spine			8
3	Vite autofilettante 'A' ST 3,9 x 25			8
4	Anello di chiusura			1
5	Collegamento di scarico			1
6	Conduittura di allacciamento	Lato del liquido	Ø 6,35 (modello < 6,5 kW)Ø 9,53 (modello < 6,5 kW)	Non fornito
		Lato del gas	Ø 9,53 (modello < 3,5 kW)
			Ø 12,7 (modello < 3,5 kW)Ø 16,0 (modello < 6,5 kW)
7	Telecomando			1
8	Vite autofilettante 'B' ST 2,9 x 10			2
9	Sostegno del telecomando			1

ATTENZIONE!

Oltre ai componenti indicati sopra, gli altri componenti necessari durante l'installazione dovranno essere acquistati a parte dall'acquirente del condizionatore.

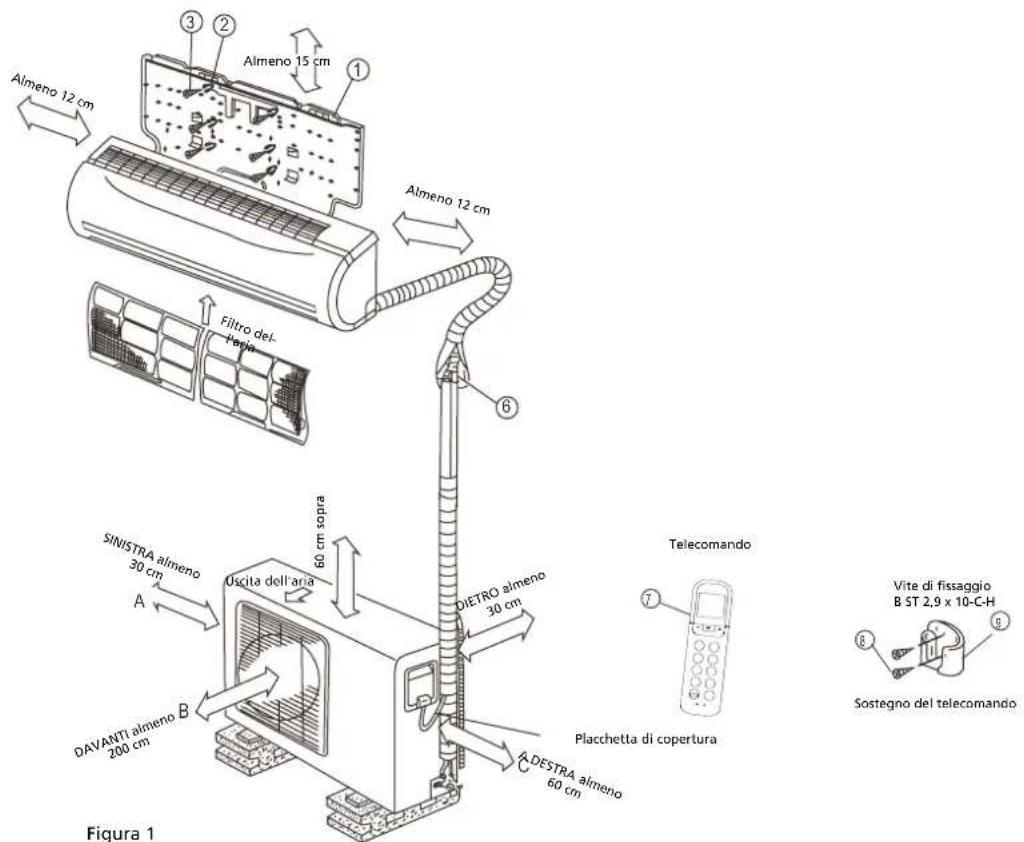

Figura 1

ATTENZIONE

Questa figura ha una funzione puramente esplicativa e indicativa. La figura può essere diversa dal condizionatore che avete acquistato.

3. ATTIVITÀ DA SVOLGERE PER L'INSTALLAZIONE DEL CONDIZIONATORE per i modelli SC33xx

a. Determinare il luogo dove è possibile installare la parte interna e la parte esterna. Vedi i capitoli 5 e 6.

ATTENZIONE

• Prendere in considerazione il posto dove l'acqua di condensa deve essere scaricata.
• La distanza tra la parte interna e quella esterna deve essere di massimo 4 metri a causa della lunghezza dei tubi.

b. Montare la placca di montaggio della parte interna. Vedi il capitolo 7.1. c. Effettuare con il trapano un buco per far passare le condutture. Vedi il capitolo 7.2. d. Far passare le condutture della parte interna attraverso il buco nella parete e appendere la parte interna, con i ganci presenti sul retro, ai ganci superiori della placca di installazione e controllare che l'unità sia ben salda. Non fissare ancora i ganci più in basso.

Il pacchetto dei tubi collegato all'interno è pesante. Non lasciar pendere nella parte interna il pacchetto dei tubi. Sostenere tutto il pacchetto dei tubi durante il montaggio della parte interna. A causa del peso del pacchetto dei tubi, è facile che i tubi della parte interna e quelli del pacchetto si pieghino o addirittura si spezzino. Tubi danneggiati nella parte interna e nel pacchetto di tubi causati da un'installazione non professionale non sono coperti da garanzia.

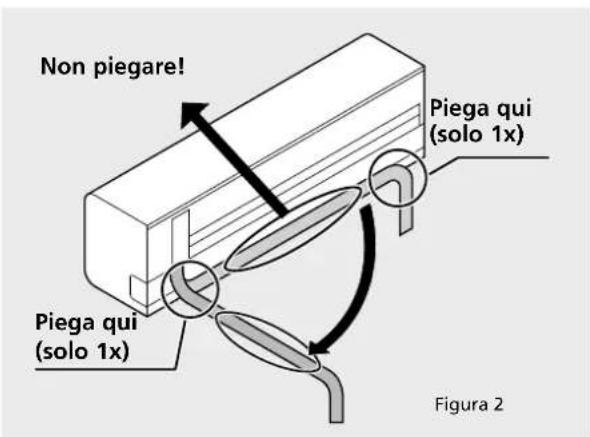

Occorre prestare la massima attenzione quando si piegano i tubi del condizionatore sul retro del dispositivo! Le condutture sono realizzate in rame. Se la parte viene piegata più volte, il rame si spacca in seguito a un processo fisico. In seguito a tali spaccature può verificarsi una perdita di refrigerante; questa non è coperta da garanzia. Vedi la figura 2.

e. Infilare il tubo dell'acqua di condensa nel buco nella parete e collegarlo al tubo che è stato montato nella parte interna. Vedi il capitolo 9.1.

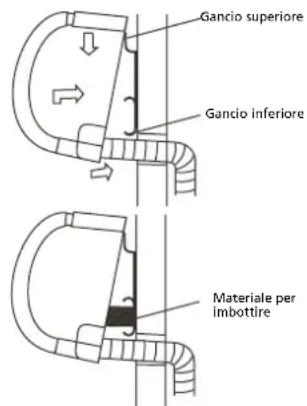

CONSIGLIO

Il tubo dell'acqua di condensa deve essere montato separato alla parete il lato inferiore dell'unità interna di circa 5 cm e riempiendo temporaneamente quello spazio con un materiale per imbottire, in modo che l'unità non retroceda contro la parete. Vedi la figura 3.

f. Fissare anche i ganci inferiori della parte interna ai ganci della placca di montaggio.

g. Inserire la parte esterna vedi capitolo 5.2

h. Collegare l'aggancio "connettore rapido" con l'aggancio nella parte esterna. Poi, collegare il cavo di corrente con il filo della messa a terra tra la parte interna e la parte esterna. Vedi il capitolo 8.

i. Controllare il condizionatore per eventuali perdite di refrigerante. Vedi il capitolo 13.

j. Controllare che il condizionatore sia installato correttamente.

k. Allacciare la spina del cavo di alimentazione alla corrente (i modelli S3348 e SC3348 vanno allacciati direttamente alla fonte di alimentazione, perché non usare una presa) e controllare che il condizionatore funzioni correttamente. Vedi il capitolo 11.1.

4. AZIONI DA SVOLGERE PER L'INSTALLAZIONE DEL CONDIZIONATORE per i modelli S33xx

a. Determinare il luogo dove è possibile installare la parte interna e la parte esterna. Vedi i capitoli 5 e 6. b. Montare la placca di montaggio della parte interna. Vedi il capitolo 7.1.

c. Effettuare con il trapano un buco per far passare le condutture. Vedi il capitolo 7.2. d. Appendere la parte interna, con i ganci presenti sul retro, ai ganci superiori della placca di installazione e controllare che l'unità sia ben salda. Non fissare ancora i ganci più in basso.

ATTENZIONE

Se i tubi escono verso la parte posteriore destra, vanno fatti passare, quando si appende la parte interna, attraverso il buco praticato col trapano.

e. Far passare le condutture, il cavo di corrente e il tubo dell'acqua di condensa attraverso il buco nella parete.

CONSIGLIO

Le tubature, il cavo di corrente e il tubo dell'acqua di condensa si possono montare più facilmente allontanando alla parete il lato inferiore dell'unità interna di circa 5 cm e riempiendo temporaneamente quello spazio con un materiale per imbottire, in modo che l'unità non retroceda contro la parete. Vedi la figura 3.

f. Allacciare le condutture, il cavo di corrente e il tubo dell'acqua di condensa alla parte interna. Vedi i capitoli 8.2, 9, 10 e 11.2. g. Inserire la parte esterna vedi capitolo 5.2. h. Collegare le condutture e il cavo di corrente con la parte esterna. Vedi il capitolo 11.2.

i. Evacuare il circuito di raffreddamento. Vedi il capitolo 12. j. Controllare l'eventuale presenza di perdite nel circuito di raffreddamento. Vedi il capitolo 13. k. Controllare che tutto il sistema sia installato correttamente. l. Allacciare la spina del cavo di alimentazione alla corrente (i modelli S3348 e SC3348 vanno allacciati direttamente alla fonte di alimentazione, perché non usare una presa.) e controllare che il condizionatore funzioni correttamente. Vedi il capitolo 15.

Figura 3

5. DETERMINAZIONE DEL LUOGO DELL'UNITÀ INTERNA ED ESTERNA

5.1 Determinazione del luogo dell'unità interna per i modelli S33xx e SC33xx

Non esporre l'unità interna al calore o al vapore. - Scegliere un luogo che non presenti ostacoli davanti o attorno all'unità.

Assicurarsi che l'acqua di condensa possa essere scaricata continuamente verso il basso. Non posizionare l'unità nei dintorni di porte che si aprono. Assicurarsi che a sinistra e a destra dell'unità ci sia uno spazio di più di 12 cm. Vedi la figura 4. - Usare un rivelatore per individuare le condutture e/o i cavi elettrici, in modo da prevenire un danneggiamento superfluo della parete. - L'unità interna va installata sulla parete a un'altezza di almeno 2,3 metri dal pavimento. Vedi la figura 4. L'unità interna va installata in modo tale che sia mantenuta una distanza minima dal soffitto di 15 cm. Vedi la figura 4. L'unità interna va appesa livellandola. - Quando si determina il luogo della parte interna, tenere conto dei possibili luoghi per la parte esterna. La parte interna ed esterna vanno collegate tra loro per mezzo di tubi e cavi.

ATTENZIONE

Per i modelli SC 33xx: La lunghezza delle condutture è di 4 metri.

Per i modelli S 33xx: La lunghezza massima delle condutture tra parte interna ed esterna è di 20 metri.

La differenza di altezza massima tra parte interna ed esterna è di 8 metri.

Almeno 2,3 m Figura 4

5.2 Determinazione del luogo dell'unità esterna per i modelli S33xx e SC33xx

• Mettere l'unità esterna su un piano d'appoggio solido per limitare al massimo rumori e tremiti indesiderati.

OSSERVAZIONE

L'unità esterna produce rumore quando è in funzione; ciò può essere contrario al regolamento e alla legislazione locale. L'utente ha la responsabilità di controllare tale fatto e di fare in modo che il dispositivo adempia del tutto alla legislazione locale.

• Scegliere la direzione dell'uscita d'aria in modo tale da non intralciare la corrente d'aria scaricata.
• Tenere conto del peso della parte interna ed esterna.
• Se viene costruita una copertura sull'unità esterna, per evitare l'esposizione alla luce del sole diretta, bisogna fare in modo che il condensatore non sia bloccato.

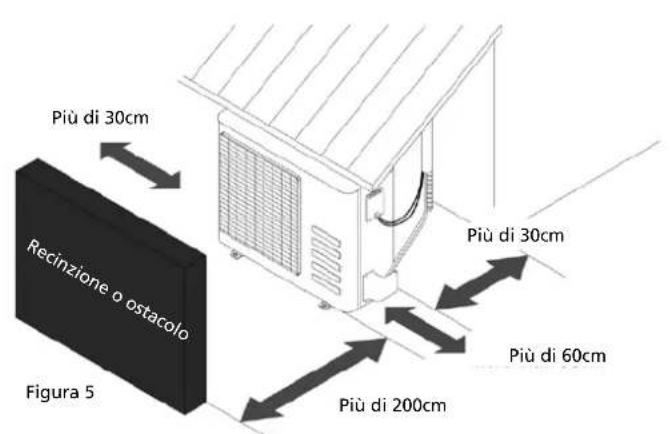

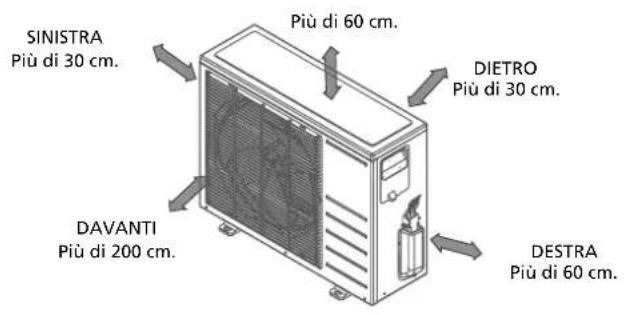

• Fare in modo che lo spazio attorno alla parte posteriore e sinistra dell'unità misuri almeno 30 cm. Sul lato anteriore dell'unità lo spazio dev'essere di almeno 200 cm, mentre sul lato di collegamento (lato destro) deve mantenere uno spazio di 60 cm. (vedi la figura 5). L'unità esterna va appesa livellandola.

• Quando si determina il luogo della parte esterna, tenere conto dei possibili luoghi per la parte interna. La parte interna ed esterna vanno collegate tra loro per mezzo di tubi e cavi.

ATTENZIONE

Per i modelli SC 33xx: La lunghezza delle condutture è di 4 metri. Per i modelli S 33xx: La lunghezza massima delle condutture tra parte interna ed esterna è di 20 metri. La differenza di altezza massima tra parte interna ed esterna è di 8 metri.

Non mettere animali, piante o altri ostacoli davanti all'ingresso o all'uscita dell'aria. Mettere l'aria condizionata sempre in un luogo facilmente accessibile. Consultare e seguire la legge e i regolamenti locali in relazione alla costruzione e all'installazione di un dispositivo di aria condizionata. Se il luogo di installazione è esposto a vento forte, per esempio al mare, occorre fare in modo che il ventilatore funzioni bene mettendo l'unità lungo la parete nella direzione della lunghezza, o usando delle protezioni per la polvere o dei paravento. Vedi la figura 6.

Figura 6

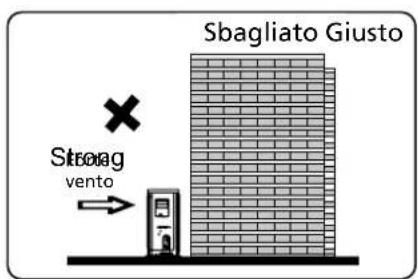

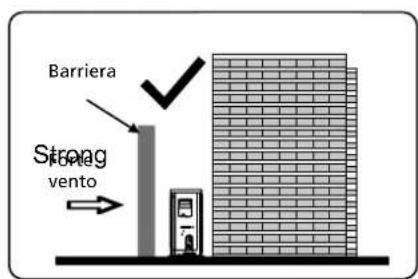

• Se l'unità esterna è installata sopra il tetto o nelle pareti esterne, possono sorgere rumori o vibrazioni molesti.
• Assicurarsi che la parte esterna possa essere fissata a una base stabile.

Attenzione

Quando viene appesa la parte esterna, il sostegno deve soddisfare tutti i requisiti tecnici. La parete a cui viene appeso deve essere abbastanza resistente. Se non è così, deve essere rinforzata. I collegamenti tra sostegno e parete e tra sostegno e condizionatore devono essere resistenti, stabili e duraturi. In caso di dubbi o incertezze a proposito, l'unità non può essere posizionata, e un tecnico competente dovrà trovare e costruire un sostegno adatto.

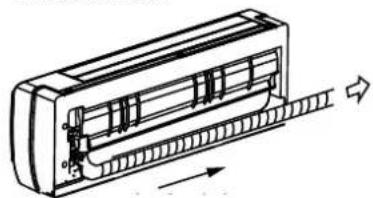

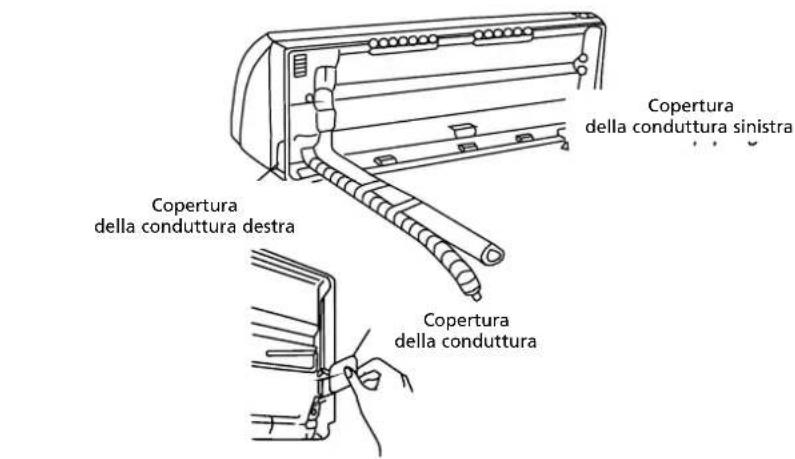

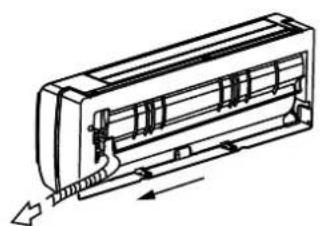

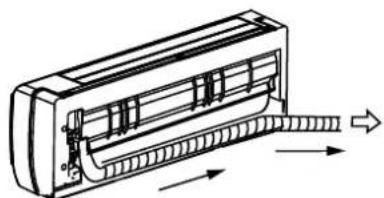

6. Possibilità di installazione dei condotti della parte interna verso la parte esterna.

• Le condutture possono essere allacciate con un'estremità sul lato sinistro o destro dell'unità interna. A tale scopo, rimuovere il disco di rottura sinistro o destro. Vedi la figura 7. Le condutture si possono allacciare con un'estremità sul lato posteriore destro o sinistro. Vedi la figura 7.

Conduttura destra Conduttura sinistra

Conduttura dietro a sinistra Figura 7

7. MONTAGGIO DELLA PLACCA DI INSTALLAZIONE E TRAPANATURA DEL PASSAGGIO PER LE CONDUTTURE.

7.1 Montaggio della placca di installazione della parte interna

AVVERTENZA

Usare un rivelatore prima di effettuare i buchi necessari con il trapano, per rintracciare cavi di corrente e tubi nella parete, così da evitare danni superflui alla parete e situazioni di pericolo.

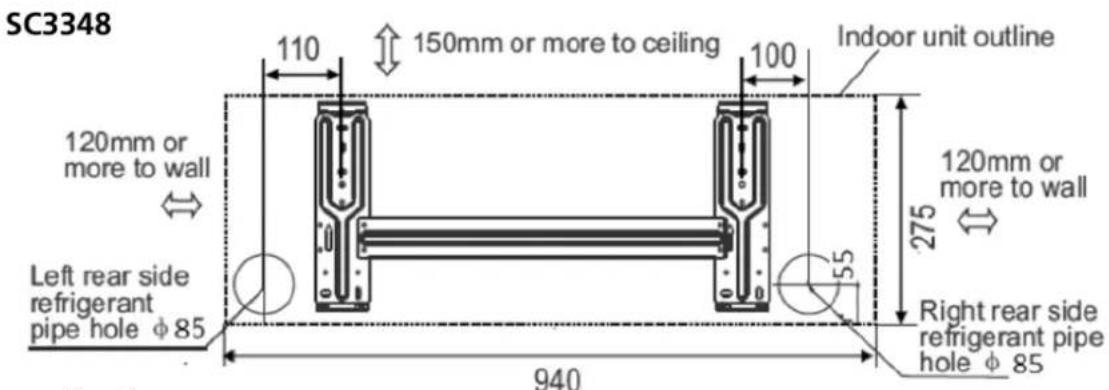

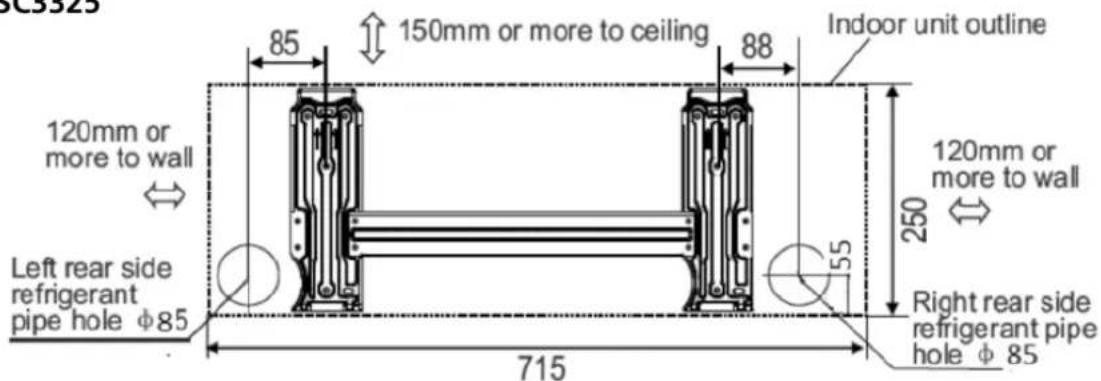

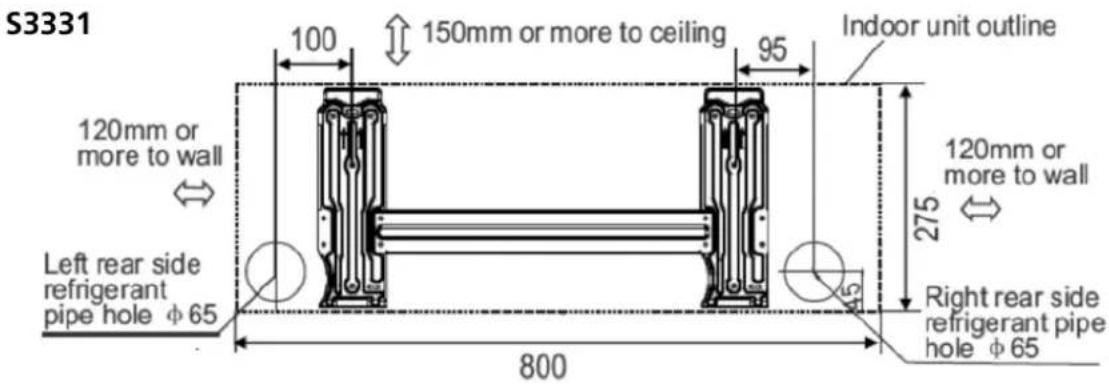

a. Mettere la placca di installazione ① in posizione orizzontale su una parete sufficientemente solida e mantenere uno spazio attorno alla placca di installazione. Vedi la figura 8. b. Se la parete è fatta di mattoni, cemento o un materiale simile, occorre praticare con il trapano otto buchi con un diametro di 5 mm nella parete. Applicare i tappi ② per le relative viti di fissaggio ③. c. Montare la placca di installazione ① alla parete con otto viti del tipo "A" ③.

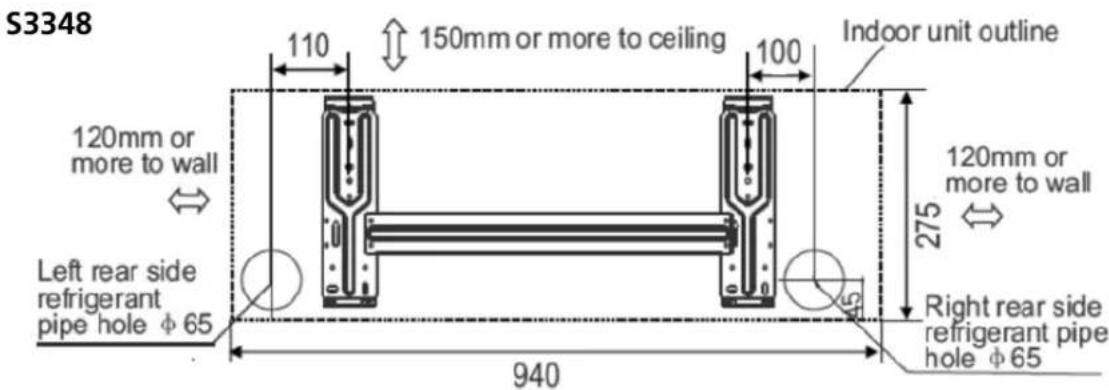

OSSERVAZIONE

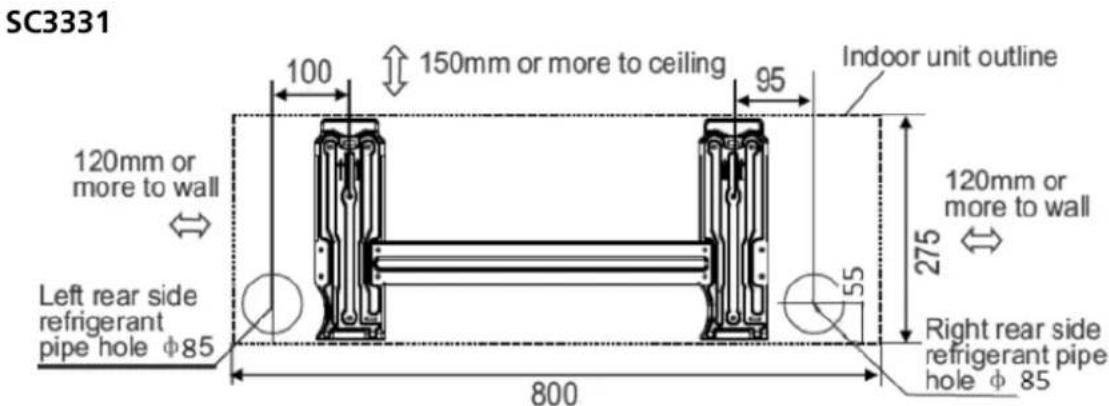

Montare la piastra di installazione e praticare fori nella parete adatti al materiale della parete e ai punti di supporto sulla piastra di installazione. (Le misure sono in "mm" a meno che non sia indicato diversamente).

Figura 8

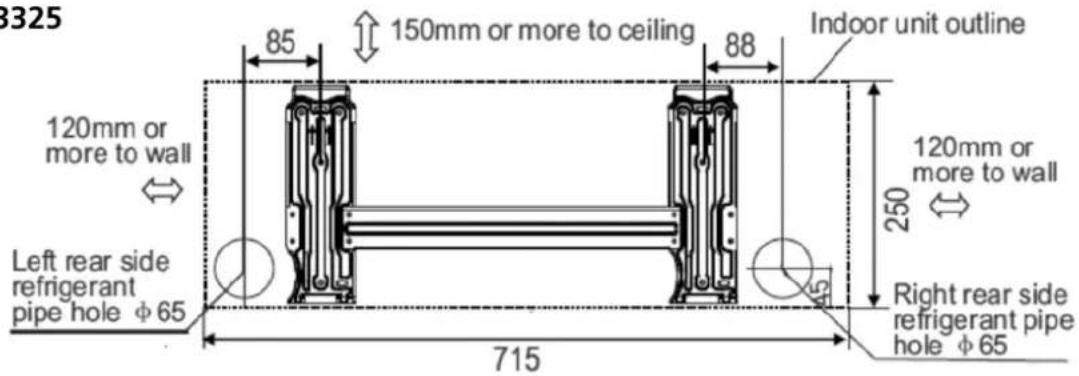

S3325

SC3325

Figura 9

7.2 Foratura del passaggio per le condutture, il tubo per l'acqua di condensa e il cavo di corrente.

a. Determinare la posizione del foro basandosi sullo schema nella Fig. 9. Con il trapano, praticare un foro (≥ 85 mm per SC 33xx / ≥ 65 mm per S 33xx) che vada in diagonale verso il basso in direzione del lato esterno; ciò evita che l'acqua penetri all'interno (fig. 10). b. Usare sempre una guida per il trapano quando si fora su griglie metalliche, pannelli metallici o materiali simili.

Figura 10

8. ALLACCIAMENTO DELLE CONDUTTURE DEL REFRIGERATORE

8.1 Allacciamento e scollegamento delle condutture del refrigeratore per i modelli SC33xx.

ATTENZIONE

Il collegamento dei tubi del refrigerante di un condizionatore deve essere effettuato secondo le prescrizioni legali valide nel paese. Il collegamento dei tubi di raffreddamento può essere effettuato solo da un montatore autorizzato.

ATTENZIONE

Il pacchetto dei tubi collegato all'interno è pesante. Non lasciarlo pendere nella parte interna. Sostenere tutto il pacchetto dei tubi durante il montaggio della parte interna. A causa del peso del pacchetto dei tubi, è facile che i tubi della parte interna e quelli del pacchetto si pieghino o addirittura si spezzino. Tubi danneggiati nella parte interna e nel pacchetto di tubi causati da un'installazione non professionale non sono coperti da garanzia.

ATTENZIONE

Per la vostra sicurezza, indossate sempre gli occhiali di sicurezza e i guanti da lavoro quando collegate i tubi. I tubi sono forniti dalla fabbrica già collegati internamente. Controllare la "guida rapida di installazione" per vedere una spiegazione di come vanno collegati alla parte esterna i tubi e il cavo di corrente.

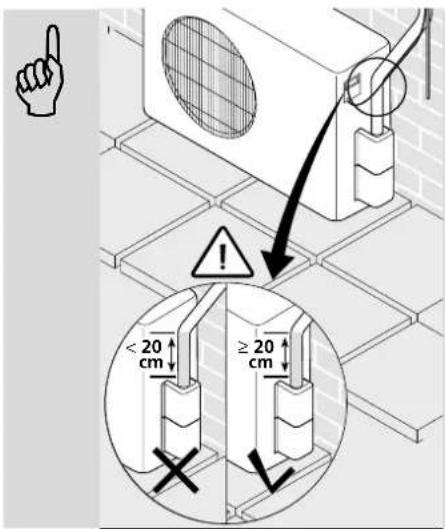

Gli ultimi 20 cm del tubo di raffreddamento devono rimanere dritti subito prima del collegamento. Se questo pezzo viene piegato possono avere origine delle perdite; queste non sono coperte da garanzia.

Figura 12

ATTENZIONE

Lo scollegamento dei tubi del refrigerante di un condizionatore deve essere effettuato secondo le prescrizioni legali valide nel paese. Il collegamento dei tubi di raffreddamento deve essere effettuato solo da un montatore autorizzato.

Scollegare connettori:

Passo 1: Fermare subito il condizionatore ed estrarre la spina dalla presa. Passo 2: Aspettare cinque minuti affinché la pressione nella conduttura tra la parte interna e quella esterna sia compensata. Passo 3: Spingere verso l'alto la maniglia del connettore maschile, più indietro possibile. Passo 4: Tirare la maniglia sul connettore femmina per scollegare entrambi i connettori. Passo 5: Rimettere a posto la placchetta di copertura e la spina per proteggere il tutto dalla polvere.

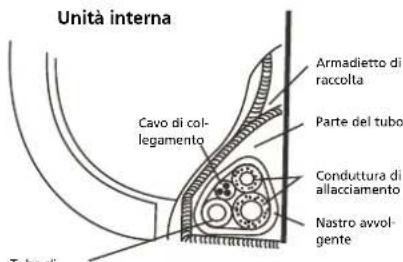

8.2 Allacciamento delle condutture del refrigeratore per i modelli S 33xx.

a. Dotare le estremità delle condutture di un cosiddetto "cono" con raccordo o di una connessione a vite simile. b. Parte interna: Avvitare il bullone di raccordo prima a mano alle condutture della parte interna e poi avvitare il bullone di raccordo con una chiave regolabile e con una chiave dinamometrica, come indi

cato in Fig. 13.

c. Parte esterna: Avvitare il bullone di raccordo a mano alle condutture dei rubinetti della parte esterna e poi avvitare il bullone con una chiave regolabile e con una chiave dinamometrica, come indicato in Fig. 13.

Figura 13

d. Applicare le coppie di chiusura corrette (vedi tabella 1) per evitare di danneggiare le condutture, i pezzi di collegamento e i bulloni.

Diametro ester-no	Coppia di chiusura (N.cm)	Coppia di chiusura extra (N.cm)
Ø 6.35	1500 (153kgf.cm)	1600 (163kgf.cm)
Ø 9.53	2500 (255kgf.cm)	2600 (265kgf.cm)
Ø 12.7	3500 (357kgf.cm).	3600 (367kgf.cm)
Ø 16.0	4500 (459kgf.cm).	4700 (479kgf.cm)

e. Isolare i punti di collegamento sulla parte interna con materiale isolante per prevenire perdite dell'acqua di condensa.

f. Avvolgere le condutture, il cavo di collegamento e il tubo di scarico, che si trovano dietro la parte interna, con nastro adesivo in modo da ottenere un fascio compatto. Ciò facilita il montaggio della parte interna sulla placca di montaggio.

Figura 14

ATTENZIONE

I tubi di rame vanno isolati separatamente l'uno dall'altro.

ATTENZIONE

Prestare la massima attenzione nel piegare il tubo. Assicurarsi sempre che il tubo venga flesso e non spezzato. In caso di tubo spezzato: sostituire tutto il tubo o la parte spezzata, poiché può causare una perdita di refrigerante e il condizionatore rischia di rompersi.

9. ALLACCIAMENTO DEL TUBO PER L'ACQUA DI CONDENSA PER I MODELLI SC33XX E S33XX.

9.1 Allacciamento del tubo per l'acqua di condensa della parte interna.

Collegare il tubo dell'acqua di condensa fornito all'allacciamento dell'unità interna, avvolgendo il tubo dell'acqua di condensa alla braga ad anello del tubo dell'unità interna. Fare in modo che il tubo dell'acqua di condensa sia sempre in discesa e non lasciare immersa l'estremità del tubo nell'acqua. Vedi fig. 15.

Lasciare il tubo dell'acqua di condensa sempre vicino ai tubi del refrigerante, per evitare che la vaschetta di raccolta dell'acqua di condensa straripi.

AVVERTENZA

• Assicurarsi che il tubo di scarico sia posto sul lato inferiore del gruppo dei tubi. Se il tubo viene posto sul lato superiore, la vaschetta di raccolta dell'acqua di condensa rischia di straripare.
• Fare in modo che il tubo di scarico vada in diagonale per tutta la sua lunghezza, in modo che l'acqua di condensa venga scaricata con facilità.

Figura 15 Non bloccare il flusso di acqua tramite un rialzo.

Non mettere in acqua l'estremità del tubo di scarico.

9.2 Allacciamento del tubo per l'acqua di condensa della parte esterna

Inserire l'anello di chiusura sul tubo di scarico, poi mettere il collegamento di scarico nel buco sul fondo dell'unità esterna e girare il collegamento di 90° per unire bene tra loro i componenti. Allacciare il collegamento di scarico a un tubo di scarico (non in dotazione). Così l'acqua di condensa, che si forma quando il condizionatore è in posizione di riscaldamento, può essere rilasciata. Vedi fig. 16.

Figura 16

10. INSTALLAZIONE ELETTRICA

• Collegare il condizionatore a un gruppo separato. Fare in modo che questo gruppo sia assicurato con il fusibile giusto. Vedi tabella sottostante.
• La tensione di alimentazione fornita deve essere nella portata del 95% ~ 105% della tensione nominale indicata sull'etichetta di classificazione elettrica.
• Il circuito di alimentazione deve essere fornito di un interruttore differenziale.
• Assicurarsi che il condizionatore abbia un impianto di messa a terra adeguato.
• Collegare i cavi secondo lo schema di allacciamento elettrico allegato. Vedi il capitolo 11.
• Tutto il cablaggio deve adempiere alle norme e prescrizioni elettriche locali e nazionali e deve essere installato da tecnici qualificati.

Modello Alimentazione	Ingresso di corrente nominale (interruttore/ sicurezza)	Diametro del cavo di ali- mentazione
≤ 3,5 kW	230V~50Hz 16A
> 3,5 kW	230V~50Hz 16A lenta	2,5 mm2

ATTENZIONE!

La tensione di alimentazione deve concordare con la tensione nominale del condizionatore.

11. ALLACCIAMENTO DEI CAVI DI CORRENTE

11.1 Allacciamento dei cavi di corrente per i modelli SC33xx.

a. Un cavo lungo 4,5 metri per il collegamento elettrico tra l'unità interna e quella esterna è fornito con l'apparecchio e si trova nella confezione del tubo del refrigerante (parte interna). b. Il cavo elettrico è consegnato insieme a un raccordo flessibile. c. Anche l'unità esterna è dotata di un raccordo flessibile elettrico. d. Rimuovere la placchetta di copertura della morsettiera dell'unità esterna svitando la vite. e. Infilare il connettore della parte interna nel connettore della parte esterna e fissare il cavo sul blocco di collegamento con il morsetto serrafilo appositamente montato. f. Il cavo della messa a terra va fissato direttamente alla placca metallica sulla quale è montata la morsettiera. Il punto è indicato dal simbolo.

g. Collegare il cavo di alimentazione solo dopo che tutta l'installazione del condizionatore è completata.

ATTENZIONE

Per modelli con capacità < 4.5 kW infilare la spina nella presa.

Per modelli con capacità > 4,5 kW connettere il cavo di alimentazione direttamente alla fonte di corrente. Non usare una spina con una presa, a causa della corrente elevata i poli sia della spina che della presa possono venire danneggiati e addirittura provocare incendi.

11.2 Allacciamento dei cavi di corrente per i modelli S33xx.

a. Collegare prima il cavo della parte interna. b. Il cavo di collegamento che unisce la parte interna con quella esterna deve essere del tipo H07RN-F, 2.5 mm². c. Per poter montare il cavo sul blocco di allacciamento della parte interna: rimuovere il pannello frontale e la placchetta di copertura della morsettiera che si trova sul retro della parte interna. Figura 19.

Figura 19

d. Il cavo può essere condotto alla morsettiera dal retro della parte interna, nello stesso modo del cavo di alimentazione appena montato. e. Fissare i fili di corrente alla morsettiera, per il punto esatto vedere fig. 20.

Figura 20

all'unità interna

f. Poi, collegare il cavo della parte esterna. A tale scopo, rimuovere la placca di copertura della morsettiera alla parte esterna. g. Collegare il cavo di collegamento alla morsettiera vedi figura 21. Collegare i cavi in modo che la posizione dei fili sia uguale all'allacciamento dei cavi nella parte interna (le lettere L N S e il cavo di messa a terra). h. Il cavo della messa a terra va fissato direttamente alla placca metallica sulla quale è montata la morsettiera. Il punto è indicato dal simbolo.

i. Collegare il cavo di alimentazione solo dopo che tutta l'installazione del condizionatore è completata.

i. Collegare il cavo di alimentazione solo dopo che tutta l'installazione del condizionatore è completata.

ATTENZIONE

Per modelli con capacità < 4.5 kW infilare la spina nella presa. Per modelli con capacità > 4.5 kW connettere il cavo di alimentazione direttamente alla fonte di corrente. Non usare una spina con una presa, a causa della corrente elevata i poli sia della spina che della presa possono venire danneggiati e addirittura provocare incendi.

verso l'unità esterna

Figura 21

12. EVACUAZIONE DEL SISTEMA DI REFRIGERAZIONE DEI MODELLI S33XX

Se rimangono aria e umidità nel sistema di refrigerazione, per esempio dopo l'installazione, si possono verificare effetti indesiderati o danni, come indicato di seguito:

• La pressione nel sistema si alza. Il flusso di lavoro aumenta. Il rendimento del riscaldamento o del raffreddamento diminuisce.
• A causa dell'umidità nel circuito del refrigerante, le condutture possono congelarsi e restare bloccate.
• L'acqua può causare la corrosione dei componenti del sistema di refrigerazione.
• Danneggiamento del compressore.

Ecco perché l'unità interna e le condutture tra l'unità interna e quella esterna devono sempre essere evacuate, per eliminare dal sistema aria e umidità.

ATTENZIONE

L'evacuazione dei tubi del refrigerante e della parte interna di un condizionatore deve essere effettuata secondo le prescrizioni legali valide nel paese. L'evacuazione dei tubi del refrigerante e della parte interna può essere eseguita solo da un montatore di condizionatori certificato.

13. CONTROLLO PER EVENTUALI PERDITE DEL SISTEMA DI REFRIGERAZIONE DEI MODELLI SC33XX E S33XX.

ATTENZIONE

Il controllo su eventuali perdite dei tubi del refrigerante e della parte interna di un condizionatore deve essere effettuata secondo le prescrizioni legali valide nel paese. Il controllo su eventuali perdite dei tubi di raffreddamento e della parte interna deve essere effettuato solo da un montatore autorizzato.

Possibilità di controllo di un condizionatore per eventuali perdite

• Metodo della saponata: Con una spazzola morbida, applicare della saponata o un detergente liquido neutro sul collegamento dell'unità interna o sui collegamenti dell'unità esterna, e controllare se ci

sono perdite sui collegamenti delle tubature. Se compaiono bolle d'aria, le tubature perdono.

• Rivelatore di perdite speciale: Usare il rivelatore per controllare la presenza di perdite.

14. Aggiungere refrigerante a una lunghezza di conduttura di 5 metri.

L'aggiunta di refrigerante di un condizionatore deve essere effettuata secondo le prescrizioni legali valide nel paese. L'aggiunta di refrigerante deve essere effettuata solo da un montatore autorizzato.

Il condizionatore è dotato di un refrigerante adatto a una lunghezza di tubi di massimo 5 metri.

Se i tubi del refrigerante hanno una lunghezza di altri 5 metri, il condizionatore dovrà essere dotato di una quantità extra di refrigerante.

Per una panoramica della quantità di refrigerante da inserire, vedi tabella 2.

Modello	In caso di lunghezza dei tubi dioltre 5metri. Umbottitura extra al metro in grammi
S3325 20
S3331 20
S3348 20

Tabella 2

Usare esclusivamente refrigerante dello stesso tipo di quello indicato sulla placca del modello.

15. Giro di prova dopo l'installazione del modello S33xx e SC33xx.

Effettuare un giro di prova del dispositivo quando è stato stabilito che l'installazione di elettricità e gas è sicura. Il giro di prova deve durare più di 30 minuti.

Durante il giro di prova, controllare che tutte le funzioni vadano bene. Controllare soprattutto che lo scarico dell'acqua di condensa dall'unità interna sia a posto.

IMPORTANTE:
