Typ produktu	Klimatyzator typu split (pompa ciepła)
Marka	Qlima
Model	SC 3331
Zasilanie elektryczne	230 V ~ 50 Hz
Prąd znamionowy	16 A (wyłącznik/bezpiecznik zwłoczny)
Zalecany przekrój kabla	2,5 mm²
Rodzaj czynnika chłodniczego	R32 (zgodnie z tabliczką znamionową)
Maksymalna długość rury (modele SC)	4 metry (wstępnie naładowane)
Maksymalna długość rury (modele S)	20 metrów
Maksymalna różnica wysokości między jednostkami	8 metrów
Dostarczone akcesoria	Uchwyt montażowy, klipsy kotwiące, śruby, uszczelnienie, złącze drenażu, rura przyłączeniowa, pilot, uchwyt pilota
Instalacja	Tylko przez wykwalifikowanego specjalistę
Gwarancja	Nie obejmuje uszkodzeń wynikających z nieprawidłowej instalacji
Konserwacja	Regularne czyszczenie filtrów; coroczny przegląd przez specjalistę
Bezpieczeństwo	Obowiązkowe uziemienie; wymagany wyłącznik różnicowoprądowy
Przewidziane zastosowanie	Suche pomieszczenia mieszkalne (salon, kuchnia, garaż)

Często zadawane pytania - SC 3331 QLIMA

Czy mogę samodzielnie zainstalować Qlima SC 3331?

Nie, instalację tego klimatyzatora typu split może przeprowadzić wyłącznie wykwalifikowany specjalista, aby uniknąć ryzyka pożaru, porażenia prądem lub wycieku czynnika chłodniczego.

Jakie jest wymagane napięcie zasilania?

Urządzenie wymaga zasilania 230 V ~ 50 Hz z dedykowanym obwodem zabezpieczonym bezpiecznikiem 16 A. Uziemienie jest obowiązkowe.

Jaka jest maksymalna długość rur czynnika chłodniczego?

Dla modelu SC 3331 długość rury wynosi 4 metry wstępnie naładowane. Jeśli instalacja wymaga większej długości, należy dodać czynnik chłodniczy zgodnie z instrukcją.

Jak sprawdzić szczelność obiegu chłodzenia?

Użyj metody wody z mydłem na złączach: nałóż roztwór mydła pędzelkiem; pęcherzyki wskazują na wyciek. Można również zastosować specjalny detektor nieszczelności. Czynność tę powinien wykonać wykwalifikowany technik.

Co zrobić, jeśli przewód zasilający jest uszkodzony?

Tylko upoważniona osoba może wymienić przewód zasilający. Nie używaj urządzenia z uszkodzonym przewodem, ponieważ grozi to porażeniem prądem.

Czy mogę użyć przedłużacza?

Nie, używanie przedłużacza jest zabronione. Podłącz urządzenie bezpośrednio do gniazdka ściennego z uziemieniem, aby uniknąć ryzyka pożaru lub porażenia.

Jak czyścić jednostkę wewnętrzną?

Regularnie czyść filtry powietrza odkurzaczem lub wodą z mydłem. Nigdy nie używaj rozpuszczalników. Coroczną konserwację należy zlecić specjaliście.

Co zrobić w przypadku wycieku wody?

Sprawdź, czy wąż drenażowy jest prawidłowo zainstalowany, ze spadkiem w dół i bez przeszkód. Jeśli wyciek nie ustaje, skontaktuj się ze specjalistą. Nieprawidłowa instalacja drenażu może uszkodzić urządzenie.

Jakie minimalne odległości należy zachować dla jednostki zewnętrznej?

Wymagany odstęp co najmniej 30 cm z tyłu i po lewej stronie, 60 cm po prawej stronie (strona przyłączy) oraz 200 cm z przodu, aby zapewnić prawidłową cyrkulację powietrza.

Czy gwarancja obejmuje awarie spowodowane samodzielną instalacją?

Nie, gwarancja nie obejmuje uszkodzeń wynikających z nieprawidłowej instalacji lub użytkowania niezgodnego z instrukcją. Zawsze korzystaj z usług wykwalifikowanego specjalisty.

INSTRUKCJA OBSŁUGI SC 3331 QLIMA

Niniejsze urządzenie może być zainstalowane tylko wtedy, gdy spełnia lokalne/krajowe przepisy prawne, rozporządzenia i normy. Produkt ten przeznaczony jest do użytku jako klimatyzator w domach mieszkalnych i nadaje się do użycia tylko w suchych miejscach, w normalnych warunkach domowych, wewnątrz pokoju dziennego, kuchni i garażu. Klimatyzator przystosowany jest do przyłączenia do sieci wyłącznie za pośrednictwem uziemionego gniazdka sieciowego o napięciu sieci zasilającej 230 V~/50 Hz. Modele S 3348 i SC 3348 muszą zostać bezpośrednio podłączone do źródła napięcia za pomocą przewodu zasilającego.

Niniejsza instrukcja przeznaczona jest dla osób posiadających znajomość instalacji elektrycznych, elektroniki, chłodnictwa i mechaniki. Wszelkie próby montażu lub naprawy urządzenia mogą spowodować uszkodzenia i szkody w mieniu. Producent bądź sprzedawca nie ponosi odpowiedzialności za interpretację niniejszych informacji, nie ponosi też odpowiedzialności wynikającej z ich wykorzystania.

Informacje, specyfikacje i parametry mogą ulec zmianie bez powiadomienia z powodu modyfikacji technicznych lub wprowadzenia ulepszeń. Szczegółowe dane techniczne podano na tabliczce znamionowej.

• Niniejszą instrukcję montażu należy dokładnie przeczytać przed instalacją produktu.
• W przypadku uszkodzenia przewodu zasilającego, jego wymiana powinna być prowadzona wyłącznie przez osoby upoważnione.
• Instalacja musi zostać wykonana zgodnie z Europejskimi, narodowymi lub lokalnymi dyrektywami i standardami i musi być przeprowadzona tylko przez autoryzowany personel. Gwarancja traci ważność w momencie uszkodzenia urządzenia przez zaniedbanie czy inne przeprowadzone czynności niezgodne z instrukcją.
• Zawsze należy zakładać właściwe środki ochrony osobistej, takie jak okulary ochronne, rękawice, maski na twarz, ochronniki słuchu itp.

Internet:

Dla Państwa wygody przygotowaliśmy elektroniczną wersję instrukcji obsługi, którą możecie Państwo znaleźć na stronie www.qlima.com

OSTRZEŻENIE!

Nie wolno samodzielnie instalować oraz/ lub przemieszczać urządzenia osobom nie posiadającym odpowiedniego doświadczenia w zakresie urządzeń elektrycznych i elektronicznych, w dziedzinie techniki chłodniczej i bez odpowiednich uprawnień.

• Nieprawidłowy montaż może spowodować wyciek wody, porażenie prądem, wyciek czynnika chłodniczego lub pożar. W sprawie montażu należy skonsultować się z autoryzowanym dostawcą lub ze SPECJALISTĄ monterem urządzeń klimatyzacyjnych. Należy pamiętać, że błędy spowodowane nieprawidłowym montażem nie są objęte gwarancją.
• Jednostka musi być zamontowana w miejscu łatwo dostępnym. Wszelkie dodatkowe koszty, związane z wynajęciem specjalnego sprzętu do serwisowania urządzeń ponosi klient.

SPIS TREŚCI

1. Środki bezpieczeństwa 2. Wyposażenie dostarczone wraz z urządzeniem

2.1 Wyposażenie dostarczone wraz z urządzeniem (w modelach SC 33xx) 2.2 Wyposażenie dostarczone wraz z urządzeniem (w modelach S 33xx)

1. Czynności, jakie należy wykonać przy instalowaniu klimatyzatora (w modelach SC 33xx)
2. Czynności, jakie należy wykonać przy instalowaniu klimatyzatora (w modelach S 33xx)
3. Montaż jednostki wewnętrznej i zewnętrznej

5.1 Montaż jednostki wewnętrznej (w modelach SC 33xx & S 33xx) 5.2 Montaż jednostki zewnętrznej (w modelach SC 33xx & S 33xx)

1. Możliwość zainstalowania przewodów części wewnętrznej w części zewnętrznej
2. Montaż płyty instalacyjnej oraz przygotowanie przewodów

7.1 Montaż płyty instalacyjnej części wewnętrznej. 7.2 Wiercenie otworów na przewody rurowe, rurę wody kondensacyjnej i przewód prądowy.

1. Podłączanie przewodów czynnika chłodniczego

8.1 Podłączanie i odłączanie przewodów czynnika chłodniczego (w modelach SC 33xx) 8.2. Podłączanie przewodów czynnika chłodniczego (w modelach S 33xx).

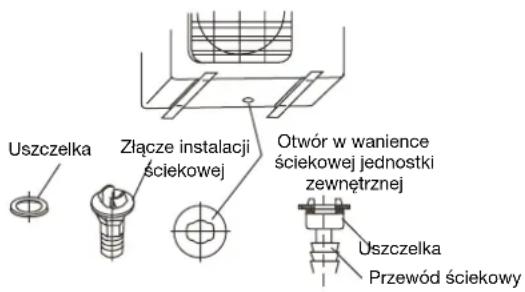

1. Podłączenia spustu wody kondensacyjnej (w modelach SC 33xx & S 33xx)

9.1 Podłączenia spustu wody kondensacyjnej części wewnętrznej. 9.2 Podłączenia spustu wody kondensacyjnej części zewnętrznej

1. Prace elektryczne
2. Podłączenia przewodów prądowych

11.1 Podłączenia przewodów prądowych (w modelach SC 33xx) 11.2 Podłączanie przewodów prądowych (w modelach S 33xx)

1. Opróżnianie układu chłodzenia (w modelach S 33xx)
2. Kontrola układu chłodniczego pod kątem szczelności (w modelach SC 33xx & S 33xx)
3. Uzupełnianie czynnika chłodniczego w przypadku przewodów o długości 5 metrów.
4. Testowe uruchomienie instalacji (w modelach SC 33xx & S 33xx)

1. ŚRODKI BEZPIECZEŃSTWA

Ze względów bezpiecznych, zawsze przestrzegaj następujących zasad:

• Przed montażem klimatyzatora są konieczne przeczytanie poniższego OSTRZEŻENIA.
• Należy przestrzegać przestróg podanych w niniejszej instrukcji, ponieważ zawierają one ważne informacje dotyczące bezpieczeństwa.
• Po przeczytaniu niniejszej instrukcji, należy przechowywać ją wraz z instrukcją obsługi w łatwo dostępnym miejscu, w celu skorzystania z nich w razie potrzeby w przyszłości.

Klimatyzator zawiera płyn chłodniczy i musi być klasyfikowany jako urządzenie pod ciśnieniem. Z tego względu w przypadku instalowania lub serwisowania klimatyzatora należy zawsze kontaktować się z autoryzowanym przedstawicielem. Klimatyzator wymaga przeglądu raz do roku, taki przegląd powinien być wykonany tylko przez autoryzowanego przedstawiciela.

OSTRZEŻENIE

Nie instaluj urządzenia samodzielnie.

• Niewłaściwa lub niezgodna z instrukcją instalacja urządzenia może spowodować pożar, porażenie prądem, upadek urządzenia lub wycieki wody, a w konsekwencji obrażenia ciała i szkody materialne. Dlatego w celu przeprowadzenia instalacji należy skontaktować się z punktem sprzedaży urządzenia lub z autoryzowanym warsztatem instalacyjnym.

Urządzenia należy montować w sposób bezpieczny, w miejscu o nośności dostosowanej do masy urządzenia.

• W przypadku montażu w miejscu o niewystarczającej nośności, urządzenie może spaść, powodując uszkodzenia ciała.

Do bezpiecznego podłączenia jednostki wewnętrznej i zewnętrznej należy użyć podanych przewodów elektrycznych oraz podłączyć przewód uziemiający do poszczególnych sekcji zaciskowych.

• Nieprawidłowe podłączenia i mocowanie mogą spowodować pożar.

Podczas czynności montażowych należy używać części dostarczonych w komplecie lub części wyspecyfikowanych.

• Korzystanie z wadliwych części może doprowadzić do uszkodzenia ciała wskutek pożaru, porażenia prądem, spadnięcia urządzenia itp.

Montaż należy przeprowadzić w sposób bezpieczny, zgodnie z instrukcją montażu.

• Nieprawidłowy montaż może spowodować uszkodzenie ciała wskutek pożaru, porażenia prądem, spadnięcia urządzenia lub wycieku wody.

Prace przy instalacjach elektrycznych należy wykonywać zgodnie z instrukcją montażu i koniecznie podłączyć je do obwodu przeznaczonego specjalnie dla tego urządzenia.

• Jeżeli moc obwodu zasilania jest niewystarczająca lub instalacja elektryczna jest niekompletna, może to spowodować pożar lub porażenie prądem.

Należy sprawdzić, czy gazowy czynnik chłodniczy nie wycieka podczas montażu lub po jego ukończeniu.

• Wyciek czynnika chłodniczego ma szkodliwy wpływ na środowisko naturalne i może przyczynić się do globalnego ocieplenia.

Po założeniu przewodów elektrycznych z powrotem zamontować nakładki na punkty podłączenia przewodów elektrycznych zarówno urządzenia wewnętrznego, jak i zewnętrznego.

• Jeżeli nakładki na punkty podłączenia przewodów elektrycznych nie zostaną właściwie z powrotem umieszczone na miejscu, może dojść do powstania pożaru albo wstrząsów elektrycznych w wyniku kontaktu z wodą, substancją itd.

PRZESTROGI

• Urządzenie musi być uziemione. Istnieje prawdopodobieństwo porażenia prądem elektrycznym w przypadku złego podłączenia. Nie używać przedłużaczy. Może to spowodować pożar lub porażenie prądem elektrycznym.
• Instalacja domowa powinna być wyposażona w wyłącznik różnicowoprądowy. Brak takiego wyłącznika może skutkować wybuchem pożaru albo powstaniem wstrząsów elektrycznych.

Zainstalować spust wody kondensacyjnej zgodnie z instrukcją.

• W przypadku wystąpienia usterki w instalacji ściekowej / rurach może nastąpić wyciek wody z jednostki, co może spowodować zamoknięcie oraz zniszczenie wyposażenia domu.

2. WYPOSAŻENIE DOSTARCZONE WRAZ Z URZĄDZENIEM

2.1 WYPOSAŻENIE DOSTARCZONE WRAZ Z URZĄDZENIEM (w modelach SC 33xx)

Lp.Nazwa	elementu wyposażenia llość
1 Płyta montażowa 1
2 Kołek rozporowy 8
3	Wkręt samogwintujczy 'A' ST 3,9 x 25	8
4 Uszczelka 1
5 Zȩcze instalacji sciekowej		1
6 Zespóřury sączacej		1
7 Pilot zdalnégo sterowania		1
8	Wkręt samogwintujczy 'B' ST 2,9 x 10	2
9 Uchwyt pilota zdalnégo sterowania		1

2.2 WYPOSAŻENIE DOSTARCZONE WRAZ Z URZĄDZENIEM (w modelach S 33xx)

Lp.	Nazwa elementu wyposażenia			Ilość
1	Płyta montañowa			1
2	Kołek Rozporowy			8
3	Wkręt samogwintujacy 'A' ST 3,9 x 25			8
4	Uszczelka			1
5	Zȩcze instalacji sciekowej			1
6	Zespól ruryość zȩczenia	Elementy instalacji cieczy	Ø 6.35 (< 6.5 kW model)Ø 9.53 (> 6.5 kW model)	Nie wchodź w skład dostawy
		Elementy instalacji gazowej	Ø 9.53 (< 3.5 kW model)Ø 12.7 (≥ 3.5 kW model)Ø 16.0 (≥ 6.5 kW model)
7	Pilot zdalnégo sterowania			1
8	Wkręt samogwintujacy 'B' ST 2,9 x 10			2
9	Uchwyt pilota zdalnégo sterowania			1

UWAGA!

Za wyjątkiem wymienionych wyżej części, zakup pozostałych części niezbędnych do montażu jest obowiązkiem nabywcy klimatyzatora.

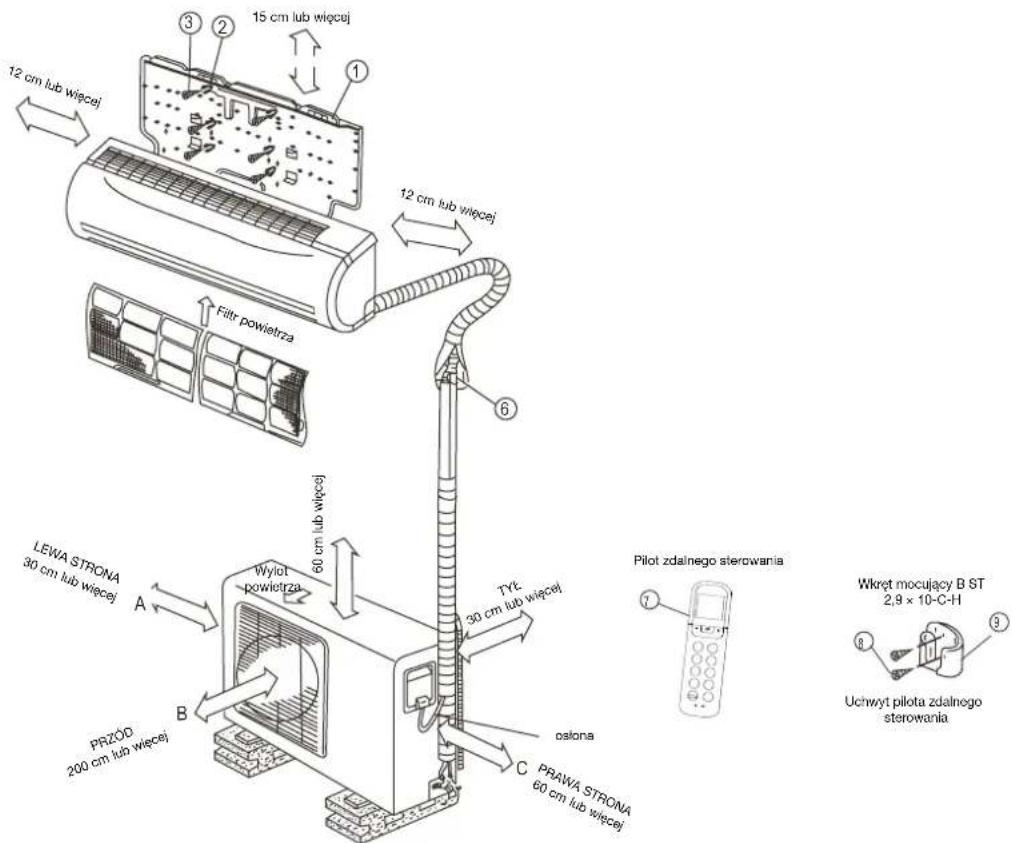

Rys. 1

UWAGA

Niniejsza ilustracja służy jedynie objaśnieniu i podaniu wskazówek. Ilustracja może odbiegać od wyglądu zakupionego klimatyzatora.

3. CZYNNOŚCI, JAKIE NALEŻY WYKONAĆ PRZED ZAINSTALOWANIEM KLIMATYZATORA (w modelach SC 33xx)

a. Określić miejsce, w którym część wewnętrzna i zewnętrzna mogą zostać zainstalowane. Patrz rozdział 5 i 6.

UWAGA

• Należy uwzględnić miejsce, do którego może zostać odprowadzona woda kondensacyjna.
• Odległość pomiędzy częścią wewnętrzną a zewnętrzną może wynosić maksymalnie 4 metry, zwłaszcza ze względu na długość przewodów.

b. Zainstalować płytę montażową części wewnętrznej. Patrz Rozdział 7.1. c. Wywiercić otwór na zewnątrz, przy którym mogą być przeprowadzone przewody. Patrz Rozdział 7.2. d. Przeprowadzić przewody części wewnętrznej przez otwór w ścianie i zawiesić część wewnętrzną, używając haków znajdujących się z tyłu, na górnych hakach płyty instalacyjnej oraz sprawdzić, czy urządzenie jest dobrze zamocowane. Na razie nie zamykać dolnych haków.

PL

106

Zestaw przewodów, które są połączone z częścią wewnętrzną, jest ciężki. Nigdy nie wolno pozwolić, aby zestaw przewodów luźno zwisał z części wewnętrznej. Podczas montażu części wewnętrznej należy podtrzymywać cały zestaw przewodów. Z powodu ciężaru zestawu przewodów części wewnętrznej oraz przewodów z zestawu mogą się łatwo wygiąć, a nawet złamać. Uszkodzenia przewodów części wewnętrznej oraz zestawu przewodów, powstałe na skutek nieprawidłowej instalacji, nie podlegają gwarancji.

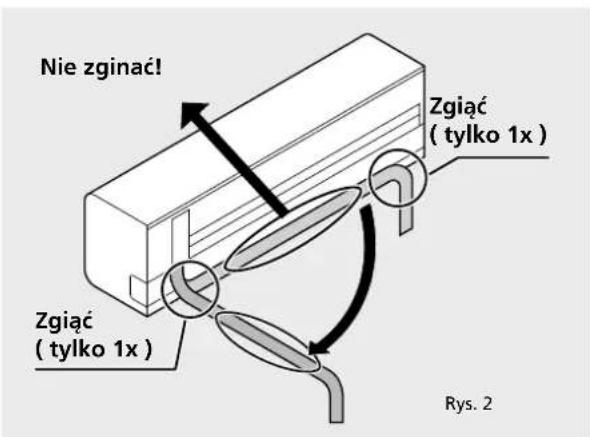

Przy zginaniu przewodów czynnika chłodniczego umieszczonych z tyłu urządzenia wskazana jest szczególna ostrożność! Przewody te są wykonane z miedzi. Wielokrotne zginanie zaznaczonej ich części może doprowadzić do pękania miedzi, co jest następstwem procesów fizycznych. Pęknięcia mogą być z kolei przyczyną wycieku czynnika chłodniczego, co nie jest objęte gwarancją. Zobacz ilustracja 2.

e. Przeprowadzić rurę wody kondensacyjnej przez otwór w ścianie oraz podłączyć ją do węża, który jest zamocowany do części wewnętrznej. Patrz rozdział 9.1.

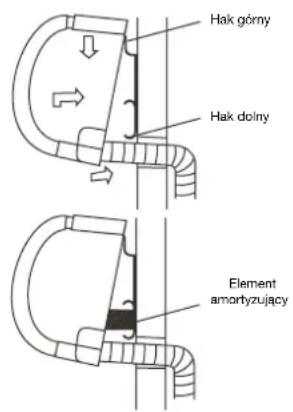

WSKAZÓWKA

Rurę wody kondensacyjnej można łatwo założyć, pociągając wewnętrzną jednostkę u dołu na około 5 cm od ściany oraz czasowo wypełniając przestrzeń materiałem wypełniającym, tak aby urządzenie nie opadało na ścianę (patrz rys. 3).

f. Należy także zamknąć dolne haki części wewnętrznej na hakach płyty montażowej. h. Włożyć część zewnętrzną. Patrz Rozdział 5.2. i. Połączyć złącze typu „quick connector” ze złączem znajdującym się na części zewnętrznej. Następnie podłączyć przewód prądowy z przewodem uziemiającym, znajdującym się między częścią wewnętrzną a zewnętrzną. Patrz Rozdział 8. j. Sprawdzić klimatyzator pod kątem ewentualnych wycieków czynnika chłodniczego. Patrz Rozdział 13. k. Sprawdzić, czy klimatyzator został prawidłowo zainstalowany. l. Podłączyć wtyczkę kabla zasilającego do gniazda zasilania (modele S3348 i SC3348 powinny być bezpośrednio podłączone do źródła zasilania bez używania wtyczki) oraz sprawdzić klimatyzator pod kątem prawidłowego funkcjonowania. Patrz rozdział 11.1.

4. CZYNNOŚCI, JAKIE NALEŻY WYKONAĆ PRZED ZAINSTALOWANIEM KLIMATYZATORA (w modelach S 33xx)

a. Określić, w którym miejscu część wewnętrzna i zewnętrzna zostaną zainstalowane. Patrz Rozdział 5 & 6. b. Zainstalować płytę montażową części wewnętrznej. Patrz rozdział 7.1.

c. Wywiercić na zewnątrz otwór, przy którym mogą być przeprowadzone przewody. Patrz Rozdział 7.2. d. Zawiesić część wewnętrzną za pomocą haków znajdujących się z tyłu, na górnych hakach płyty instalacyjnej oraz sprawdzić, czy urządzenie jest właściwie zamocowane. Na razie nie zamykać dolnych haków.

UWAGA

W przypadku wyprowadzenia przewodów z tyłu po prawej stronie należy, zgodnie z zawieszeniem części wewnętrznej, przeprowadzić przewody przez wywiercony otwór.

e. Przeprowadzić przewody rurowe, przewód prądowy oraz rurę wody kondensacyjnej przez otwór w ścianie.

WSKAZÓWKA

Przewody rurowe, przewód prądowy oraz rurę wody kondensacyjnej należy ułożyć, pociągając część wewnętrzną od dołu na około 5 cm od ściany oraz czasowo wypełniając tę przestrzeń materiałem wypełniającym, tak aby urządzenie nie opadało na ścianę (patrz rys. 3).

f. Podłączyć przewody czynnika chłodniczego, przewód prądowy oraz rurę spustową wody kondensacyjnej do części wewnętrznej. Patrz Rozdział 8.2, 9, 10 i 11.2. g. Włożyć część zewnętrzną. Patrz Rozdział 5.2. h. Połączyć przewody oraz przewód prądowy z częścią zewnętrzną. Patrz rozdział 11.2.

i. Opróżnić obieg chłodniczy. Patrz Rozdział 12. j. Sprawdzić obieg chłodniczy pod kątem wycieków. Patrz rozdział 13. k. Sprawdzić, czy całe urządzenie zostało prawidłowo zainstalowane. l. Podłączyć wtyczkę kabla zasilającego do gniazda zasilania (modele S(C)3348 powinny zostać bezpośrednio podłączone do źródła zasilania bez używania wtyczki) oraz sprawdzić klimatyzator pod kątem prawidłowego funkcjonowania. Patrz rozdział 15.

Rys. 3

5. MONTAŻ JEDNOSTKI WEWNĘTRZNEJ I ZEWNĘTRZNEJ

5.1 MONTAŻ Jednostka wewnętrzna (w modelach SC 33xx i S 33xx)

• Nie należy narażać jednostki wewnętrznej na działanie ciepła lub pary.
• Należy wybrać miejsce, w którym nie ma przeszkód.

• Należy dopilnować, aby instalacja odprowadzająca kondensat była prowadzona ze stałym spadkiem.
• Nie należy montować jednostki w pobliżu drzwi.
• Należy pozostawić ponad 12 cm odstępy z lewej i z prawej strony jednostki (patrz rys. 4).
• Należy użyć detektora w celu wykrycia przewodów i/lub kabli elektrycznych. Aby uniknąć niepotrzebnego uszkodzenia ściany, należy użyć wykrywacza elementów metalowych i innych obiektów w ścianach.
• Jednostka wewnętrzna powinna być zamontowana na ścianie, na wysokość przynajmniej 2,3 metra od podłogi (patrz rys. 4).
• Jednostka wewnętrzna powinna być zamontowana w sposób zapewniający 15 cm odstęp od sufitu. (patrz rys. 4).
• Jednostka wewnętrzna musi być zawieszona w pozycji poziomej.
• Przy ustalaniu miejsca zamontowania jednostki wewnętrznej, uwzględnić możliwe połączenie z częścią zewnętrzną. Część wewnętrzna i zewnętrzna muszą zostać połączone ze sobą za pomocą przewodów i kabli.

UWAGA

Dla modeli SC 33xx: Przewód ma 4 metry długości.

Dla modeli S 33xx: Maksymalna długość przewodu między częścią wewnętrzną a zewnętrzną wynosi 20 metrów.

Maksymalna różnica wysokości pomiędzy częścią wewnętrzną a zewnętrzną wynosi 8 metrów.

Rys. 4

5.2 Montaż jednostki zewnętrznej (w modelach SC 33xx & S 33xx)

• Aby uniknąć wzrostu poziomu hałasu i drgań, jednostkę zewnętrzną należy zamontować na sztywnej podstawie.

WSKAZÓWKA

Należy pamiętać, że jednostka zewnętrzna wydaje dźwięk podczas pracy, co może powodować naruszenie lokalnych wymogów prawnych. Odpowiedzialność za sprawdzenie i dopilnowanie, aby urządzenie było w pełni zgodne z wymogami prawa lokalnego, spoczywa na użytkowniku.

• Należy ustalić kierunek wylotu powietrza tak, aby nie tamować wypływu powietrza.
• Należy uwzględnić klimatyzatora. Gdy nad jednostką zewnętrzną budowany jest daszek mający chronić ją przy bezpośrednim oświetleniu słonecznym lub przy deszczu, należy dopilnować, aby nie utrudniało to odprowadzania ciepła ze skraplacza.

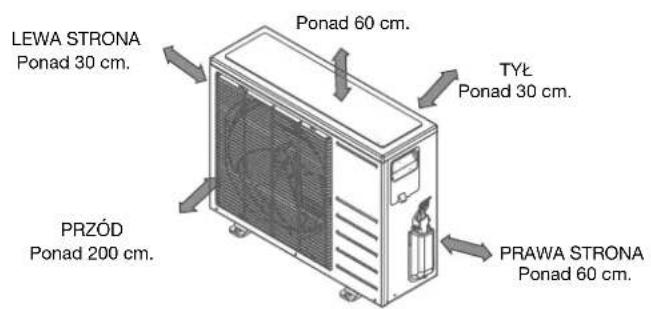

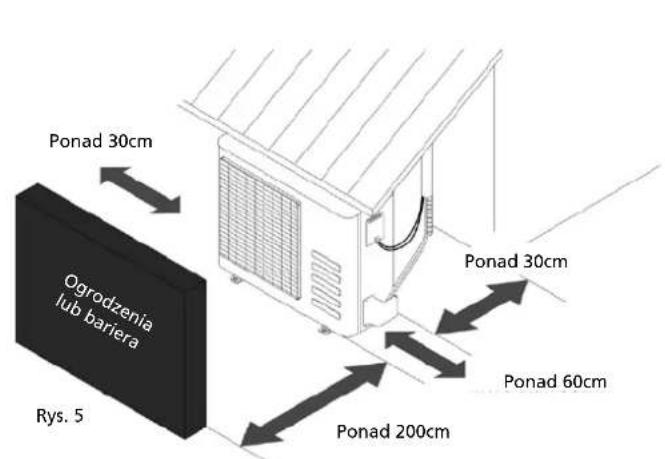

• Należy dopilnować, aby odstęp z tyłu i z lewej strony jednostki wynosił ponad 30 cm. Z przodu jednostki należy pozostawić ponad 200 cm odstępu, a od strony przyłączy (z prawej strony) - ponad 60 cm. (Patrz rys. 5)
• Jednostka zewnętrzna musi być zawieszona w pozycji poziomej.

• Przy ustalaniu miejsca umieszczenia części zewnętrznej należy uwzględnić możliwe miejsca na część wewnętrzną. Część wewnętrzna i zewnętrzna muszą zostać połączone ze sobą za pomocą przewodów i kabli.

UWAGA

Dla modeli SC 33xx: Przewód ma 4 metry długości.

Dla modeli S 33xx: Maksymalna długość przewodu pomiędzy częścią wewnętrzną a zewnętrzną wynosi 20 metrów.

Maksymalna różnica wysokości pomiędzy częścią wewnętrzną a zewnętrzną wynosi 8 metrów.

• Nie należy umieszczać zwierząt, roślin, ani innych przeszkód na wlocie ani na wylocie powietrza.
• Zawsze należy umieszczać klimatyzator w łatwo dostępnym miejscu.
• Należy zapoznać się z wymogami prawa lokalnego dotyczącymi montażu urządzeń klimatyzacyjnych.

Rys. 6

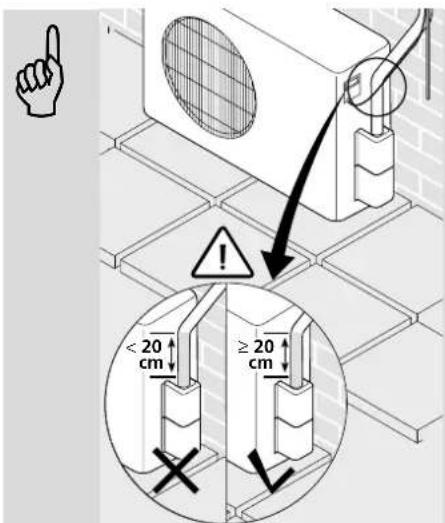

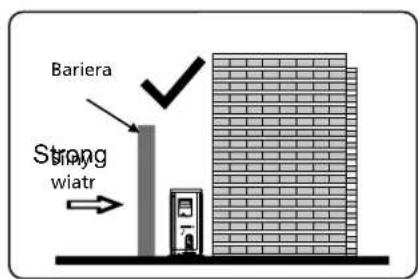

• Jeżeli jednostka zewnętrzna jest zamontowana na dachu lub na ścianach zewnętrznych, może to spowodować nadmierny hałas i drgania.

PL

110

• Należy się upewnić, że część zewnętrzna zostanie ustawiona na stabilnym podłożu.

UWAGA

W razie konieczności zawieszenia instalacji, wspornik instalacyjny powinien być zgodny ze wszystkimi wymaganiami technicznymi. Ściana montażowa powinna być wystarczająco wytrzymała lub należy podjąć działania mające na celu jej wzmocnienie. Połączenia między wspornikiem a ścianą oraz wspornikiem a klimatyzatorem powinny być mocne, stabilne i niezawodne. W przypadku jakichkolwiek wątpliwości lub niepewności, nie należy montować urządzenia, ale należy zlecić przeliczenia i zaprojektowanie wspornika doświadczonemu konstruktorowi.

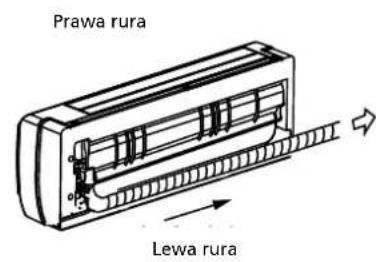

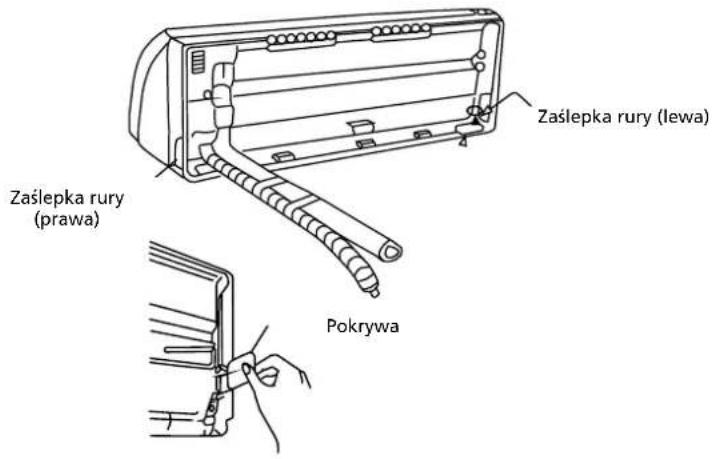

6. MOŻLIWOŚCI ZAINSTALOWANIA PRZEWODÓW CZĘŚCI WEWNĘTRZNEJ W CZĘŚCI ZEWNĘTRZNEJ

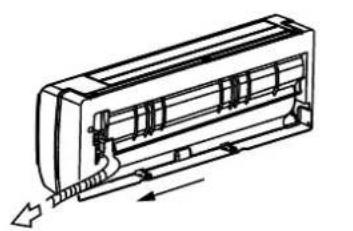

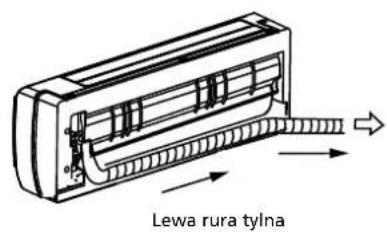

• Przewody mogą być podłączone wylotem skierowanym do lewej albo prawej strony jednostki wewnętrznej. W tym celu należy wyjąć lewą albo prawą płytkę bezpieczników. Patrz rysunek 7.
• Przewody mogą być podłączone wylotem skierowanym w prawą albo lewą stronę. Patrz rysunek 7.

Rys. 7

7. MONTAŻ PŁYTY INSTALACYJNEJ ORAZ PRZEPROWADZENIE PRZEWODÓW

7.1 Montaż płyty instalacyjnej części wewnętrznej.

OSTRZEŻENIE

Przed wywierceniem wymaganych otworów w ścianie należy wyszukać przewody prądowe i kable za pomocą lokalizatora przewodów, aby uniknąć uszkodzenia ściany oraz spowodowania niebezpiecznych sytuacji.

a. Założyć poziomo płytę instalacyjną ① na odpowiednio wytrzymałej ścianie i zachować przestrzeń wokół płyty instalacyjnej. Patrz rysunek 8. 2. Jeśli ściana zbudowana jest z cegły, betonu lub podobnych materiałów, wywierć w ścianie osiem ⑧ otworów o średnicy 5 mm. Załóż kołki rozporowe ②, odpowiednie dla wkrętów montażowych ③. 3. Zamocuj płytę montażową na ścianie ośmioma 8 wkrętami typu "A" ③

UWAGA

Przyłóż płytę montażową i wywierć otwory w odpowiednich miejscach na konstrukcji ściany, odpowiednio do punktów mocowania na płycie montażowej. (O ile nie podano inaczej, wymiary są w mm).

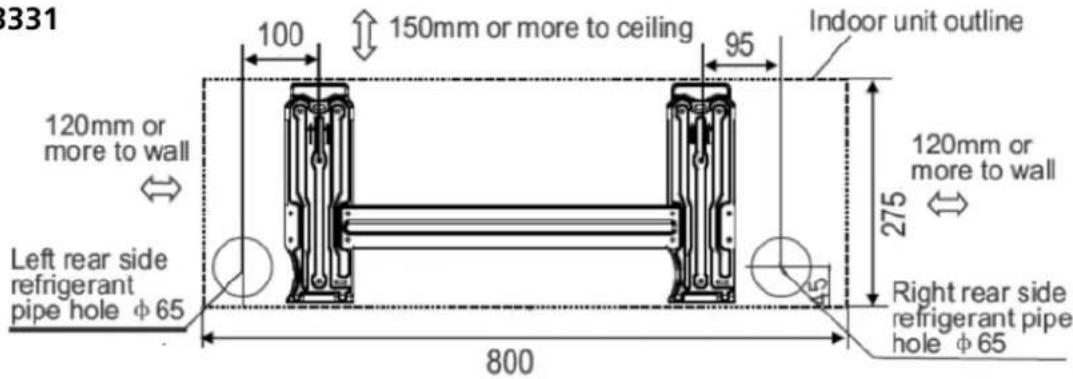

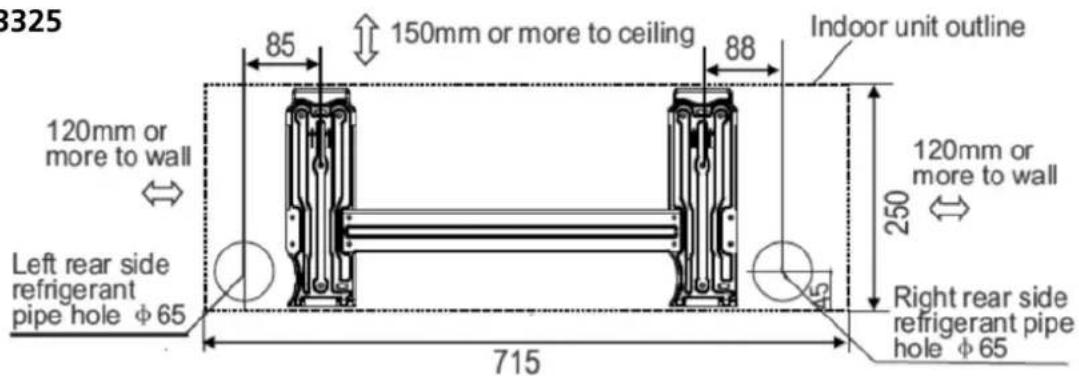

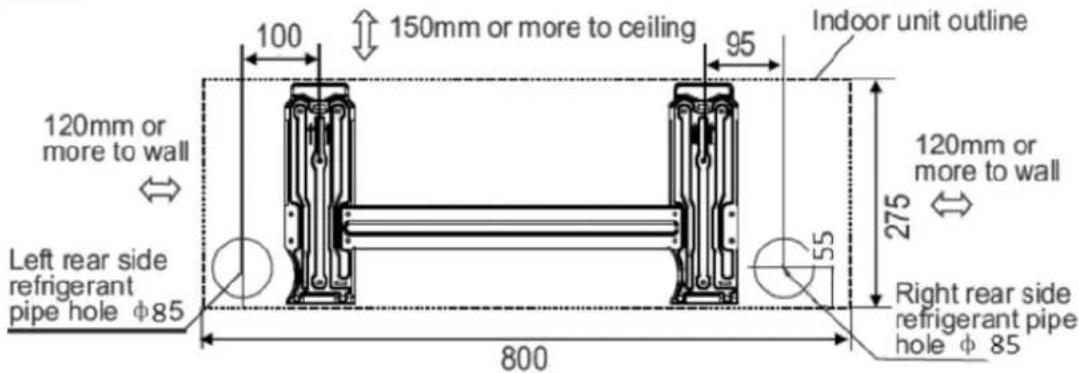

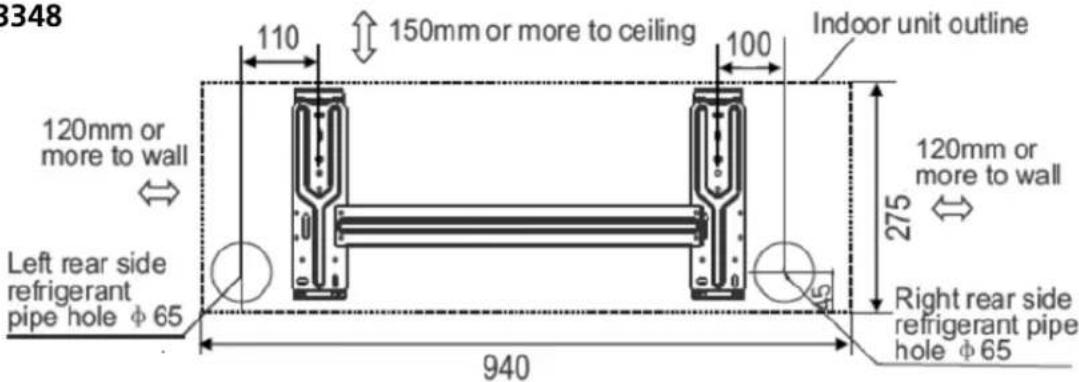

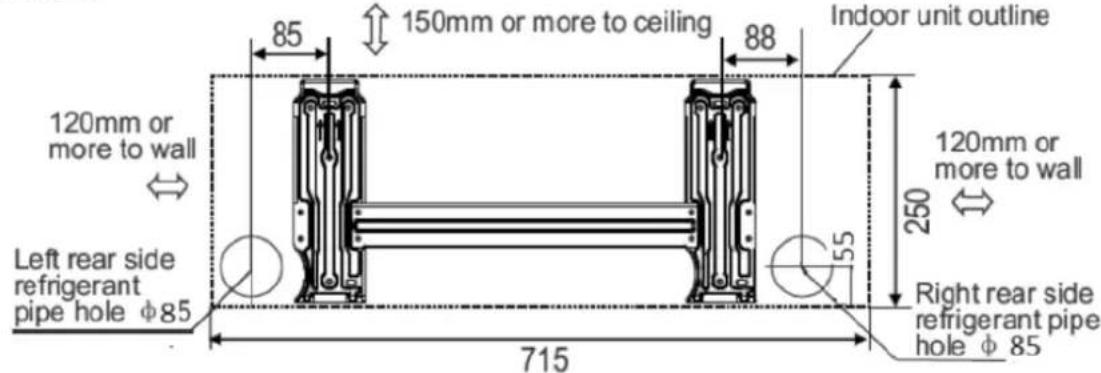

Rys. 8

S3325

SC3325

S3331

SC3331

S3348

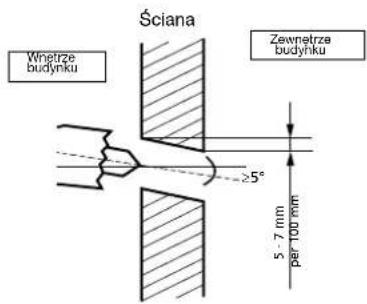

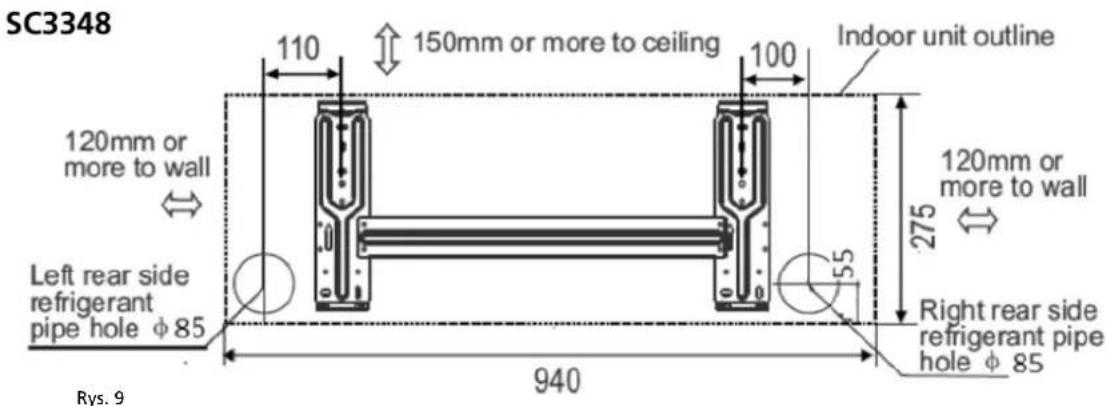

7.2 Wiercenie otworów na przewody rurowe, rurę wody kondensacyjnej i przewód prądowy.

a. Ustal położenie otworu według schematu przedstawionego na rys. 9. Wywierć jeden (1) otwór (≥ 85 mm = SC 33xx / ≥ 65 mm = S 33xx) pod kątem, lekko w dół, na zewnątrz budynku. Zapobiegnie to wlewaniu się wody do środka (rys. 10). b. Wykonując otwór w metalowej kracie, płycie itp. zawsze używać rury osłonowej.

Rys. 10

8. PODŁĄCZANIE PRZEWODÓW CZYNNIKA CHŁODNICZEGO

8.1 Podłączanie i odłączanie przewodów czynnika chłodniczego (w modelach SC33xx)

UWAGA

Podłączanie przewodów czynnika chłodniczego klimatyzatora musi zostać wykonane zgodnie z przepisami prawa obowiązującymi w danym kraju. Podłączenie przewodów chłodniczych powinno być przeprowadzone wyłącznie przez uprawnionego montera.

UWAGA

Zestaw przewodów, które są połączone z częścią wewnętrzną, jest ciężki. Nigdy nie wolno pozwolić, aby zestaw przewodów luźno zwisał z części wewnętrznej. Podczas montażu części wewnętrznej należy podtrzymywać cały zestaw przewodów. Z powodu ciężaru zestawu przewodów części wewnętrznej oraz przewodów zestawu mogą one łatwo wygiąć się, a nawet złamać. Uszkodzenia przewodów części wewnętrznej oraz zestawu przewodów, powstałe na skutek nieprawidłowej instalacji, nie podlegają gwarancji.

UWAGA

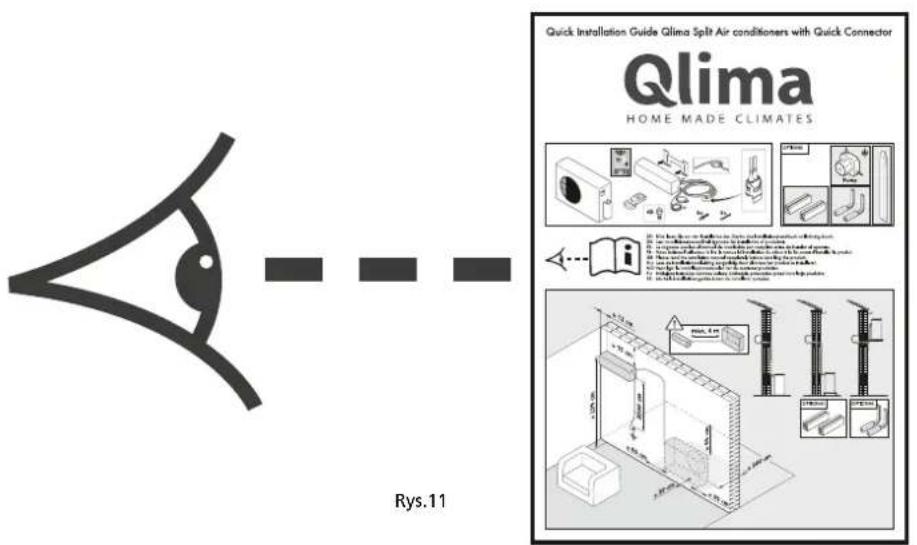

Dla własnego bezpieczeństwa, podczas podłączania rur należy zakładać okulary ochronne i rękawice. Przewody zostały fabrycznie podłączone do części wewnętrznej. Aby dowiedzieć się, jak podłączyć kable oraz przewód prądowy do części zewnętrznej, należy przeczytać „quick installation guide".

PL

Rys. 12

UWAGA

Odłączanie przewodów czynnika chłodniczego klimatyzatora musi zostać wykonane zgodnie z przepisami prawa obowiązującymi w danym kraju. Podłączenia przewodów chłodniczych mają być przeprowadzone wyłącznie przez uprawnionego montera.

Aby rozłączyć obie części złącza:

Krok 1: Wyłącz zasilanie klimatyzatora i wyjmij przewód zasilający z gniazdka ściennego.

Krok 2: Zaczekaj pięć minut, aż ciśnienie w przewodzie między częścią wewnętrzną i zewnętrzną zostanie wyrównane.

Krok 3: Pociągnij dźwignię męskiej części złącza do góry, w kierunku męskiej części złącza maksymalnie do tyłu.

Krok 4: Wciśnij tuleję rozprężną na żeńskiej części złącza w celu zwolnienia męskiej części złącza.

Krok 5: Aby zabezpieczyć i chronić przed kurzem, ponownie załóż nakładkę ochronną i zaślepkę.

8.2 Podłączanie przewodów czynnika chłodniczego (w modelach S 33xx)

a. Na końcówki przewodów założyć rozszerzenia, tak zwane „flare" z nakrętką lub podobnym złączem gwintowym. b. Część wewnętrzna: najpierw ręcznie zakręcić nakrętkę na przewodach części wewnętrznej, a

następnie przykręcić ją za pomocą klucza płaskiego oraz klucza dynamometrycznego. Patrz rysunek 13.

c. Część zewnętrzna: ręcznie zakręcić nakrętkę na złączach kranów części zewnętrznej, a następnie przykręcić ją za pomocą klucza płaskiego oraz klucza dynamometrycznego. Patrz rysunek 13.

Rys. 13

d. Wybierz właściwy moment dokręcenia (podany w tabeli 1), aby uniknąć uszkodzenia rur, elementów złącznych i nakrętek.

Buiten-diameter	Aanhaalmoment(N.cm)	Extra aanhaalmoment(N.cm)
Ø 6.35	1500(153kgf.cm)	1600(163kgf.cm)
Ø 9.53	2500(255kgf.cm)	2600(265kgf.cm)
Ø 12.7	3500(357kgf.cm).	3600(367kgf.cm)
Ø 16.0	4500(459kgf.cm).	4700(479kgf.cm)

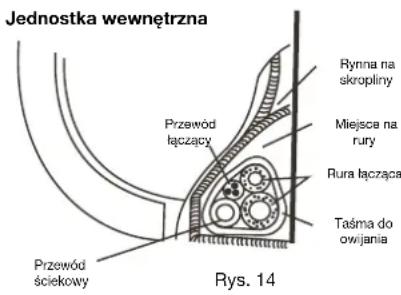

e. Zaizolować punkty podłączenia w części wewnętrznej za pomocą materiału izolacyjnego w celu zabezpieczenia przed wodą kondensacyjną. f. Owinąć taśmą przewody rurowe, przewód łączący i rurę spustową, które znajdują się z tyłu części wewnętrznej, tak aby powstał mocny pakiet. To ułatwi montaż części wewnętrznej na płycie montażowej.

UWAGA

Przewody miedziane muszą być indywidualnie izolowane.

UWAGA

Podczas zginania rur należy zachować najwyższą ostrożność. Zawsze pamiętać o tym, aby rury były zgięte, a nie zgniecione. Rury zgniecionej nie wolno instalować: wymienić cały przewód albo zgiętą część, inaczej może dojść do wycieku czynnika chłodniczego oraz do uszkodzenia klimatyzatora.

9. PODŁĄCZENIE SPUSTU WODY KONDENSACYJNEJ (w modelach SC 33xx & S 33xx)

9.1 Podłączenia spustu wody kondensacyjnej części wewnętrznej.

Podłączyć dostarczoną rurę wody kondensacyjnej do złącza jednostki wewnętrznej, przesuwając ją przy cewkach rury jednostki wewnętrznej. Upewnić się, że rura wody kondensacyjnej znajduje się pod spadkiem i nie należy zawieszać końcowej rury w wodzie. Patrz rysunek 15.

Rura wody kondensacyjnej musi zawsze przebiegać pod przewodami czynnika chłodniczego, aby zapobiec przedostawaniu się wody kondensacyjnej ze zbiornika.

PRZESTROGA

• W wiązce owiniętej taśmą przewód ściekowy powinien być położony jako najniższy. Umieszczenie przewodu u góry może spowodować przepełnienie zbiornika ściekowego wewnątrz jednostki.
• W celu sprawnego odprowadzenia skroplin, przewód ściekowy musi być prowadzony ze spadkiem na całej długości.

Rys. 15 Nie należy blokować przepływu wody przez prowadzenie przewodu do góry. Nie należy wkładać końcówki przewodu ściekowego do wody.

9.2 Podłączenia spustu wody kondensacyjnej części zewnętrznej

Założyć pierścień uszczelniający na rurę odpływową, następnie wsadź złącze ściekowe do otworu w wanience ściekowej pod jednostką zewnętrzną, obróć o 90°, aby je zamocować. Do złącza ściekowego podłącz przewód ściekowy (nie wchodzi w skład dostawy). W ten sposób można odprowadzić skroploną wodę powstającą podczas pracy klimatyzatora w trybie grzania. Patrz rysunek 16.

Rys. 16

10. PRACE ELEKTRYCZNE

• Podłączyć klimatyzator do osobnej grupy. Upewnić się, że grupa ta została zabezpieczona przy użyciu właściwego bezpiecznika. Patrz poniższa tabela.
• Dostarczane napięcie zasilania musi być w zasięgu 95% ~ 105% napięcia nominalnego podanego na tabliczce znamionowej.
• W obwodzie zasilania należy zastosować zabezpieczenie przeciwprzepięciowe (ziemnozwarciowe) oraz wyłącznik zasilania. Zapewnić, aby klimatyzator był prawidłowo uziemiony.
• Podłącz przewody elektryczne zgodnie z dołączonym schematem połączenia znajdującym się na panelu jednostki zewnętrznej. Patrz rozdział 11.
• Cała instalacja elektryczna powinna być zgodna z lokalnymi i krajowymi normami i przepisami elektrycznymi i powinna być zainstalowana przez uprawnione osoby.

Model Zasilanie		Znamionowy prąd wiejsciowy (Wymiarcznik/bezpiecznik)	Przekraj przyzewodu zasilajność
≤ 3,5 kW 230V~50Hz 16A 2,5 mm			2
> 3,5 kW 230V~50Hz		16A slow	2,5 mm²

UWAGA!

Napięcie zasilania powinno odpowiadać napięciu znamionowemu klimatyzatora.

11. PODŁĄCZENIE PRZEWODÓW PRĄDOWYCH

11.1 Podłączanie przewodów prądowych (w modelach SC 33xx)

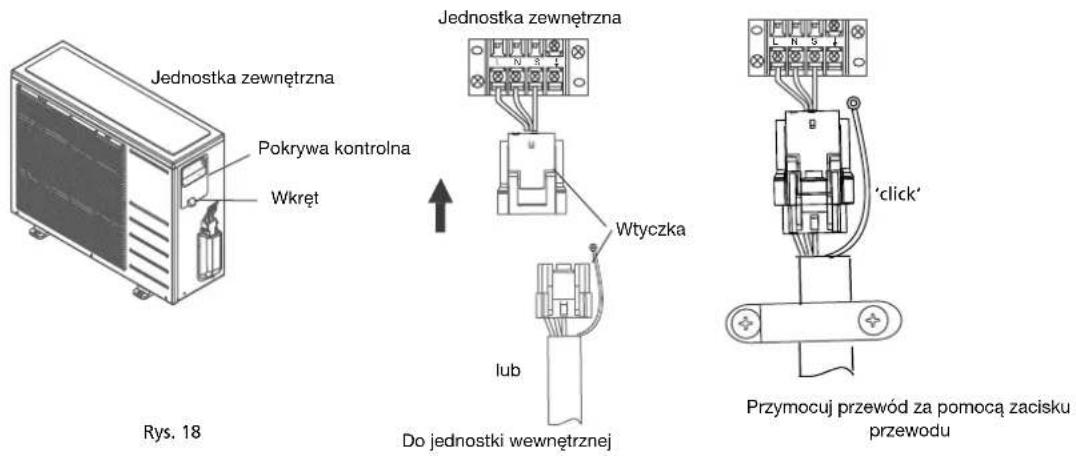

a. 4,5-metrowy kabel do połączenia elektrycznego pomiędzy jednostką wewnętrzną i zewnętrzną dostarczany jest w komplecie i wchodzi w zestaw wypełniający przewód orurowania chłodniczego. b. Kabel elektryczny dostarczany jest wraz ze szybkozłączem. c. Jednostka zewnętrzna również wyposażona jest w elektryczne szybkozłącze. d. Zdjąć osłonę listwy zaciskowej jednostki zewnętrznej, odkręcając śrubę. e. Włożyć łącznik części wewnętrznej do łącznika części zewnętrznej oraz przymocować kabel do kostki przyłączeniowej za pomocą zacisku kablowego.

f. Przewód uziemiający powinien zostać zamocowany bezpośrednio do metalowej płyty, na której przymocowany jest zespół listew zaciskowych. Miejsce zostało oznaczone za pomocą symbolu.

g. Kabel zasilania podłączyć dopiero po zakończeniu całej instalacji klimatyzatora.

UWAGA

W przypadku modeli o mocy < 4,5 kW włożyć wtyczkę do gniazdka.

W przypadku modeli o mocy > 4,5 kW podłączyć kabel zasilania bezpośrednio do źródła napięcia. Nie wolno używać wtyczki z gniazdkiem, ponieważ na skutek wysokiego napięcia bieguny zarówno wtyczki, jak i gniazdka mogą zostać uszkodzone, a nawet spowodować pożar.

11.2 Podłączanie przewodów prądowych (w modelach S33xx)

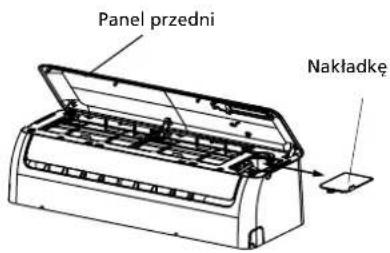

a. Najpierw podłączyć kabel części wewnętrznej. b. Przewód zasilający jednostkę wewnętrzną/zewnętrzną powinien być typu H07RN-F. c. Aby móc podłączyć kabel do kostki przyłączeniowej części wewnętrznej: zdjąć panel przedni z listwy zaciskowej, która znajduje się po prawej stronie części wewnętrznej. Patrz rysunek 19.

Rys. 19

d. Kabel powinien zostać poprowadzony do listew zaciskowych z tyłu części wewnętrznej w taki sam sposób jak zamontowany wcześniej kabel zasilania. e. Przytwierdzić kable prądowe do listew zaciskowych we właściwym miejscu. Patrz rysunek 20.

Rys. 20

do kostki wewnętrznej

f. Następnie podłączyć kabel części zewnętrznej. W tym celu zdjąć nakładkę z listew zaciskowych części zewnętrznej. g. Podłączyć kabel zasilania do listew zaciskowych. Patrz rysunek 21. Kable podłączyć w taki sposób, aby pozycja przewodów była zgodna z podłączeniem kabli w części wewnętrznej (litery L N S i przewód uziemiający). h. Przewód uziemiający powinien zostać zamocowany bezpośrednio do metalowej płyty, na której przymocowany jest zespół listew zaciskowych. Miejsce zostało oznaczone za pomocą symbolu. i. Kabel zasilania podłączyć dopiero po zakończeniu całej instalacji klimatyzatora.

UWAGA

W przypadku modeli o mocy < 4,5 kW włożyć wtyczkę do gniazdka.

W przypadku modeli o mocy > 4,5 kW podłączyć kabel zasilania bezpośrednio do źródła napięcia.

Nie wolno używać wtyczki z gniazdkiem, ponieważ na skutek wysokiego napięcia bieguny

zarówno wtyczki, jak i gniazdka mogą zostać uszkodzone, a nawet spowodować pożar.

do Jednostki zewnętrznej

Rys. 21

12. OPRÓŻNIĆ UKŁAD CHŁODZENIA (w modelach S33xx)

Powietrze i wilgoć zalegające w instalacji czynnika chłodzącego, np. po montażu, mogą przynieść niepożądane skutki lub spowodować następujące uszkodzenia:

Wzrost ciśnienia w układzie. Wzrost prądu roboczego. - Spadek wydajności chłodzenia lub grzania. - Wilgoć w instalacji czynnika chłodniczego może zamarznąć i zatkać przewody kapilarne. - Obecność wody może doprowadzić do korozji elementów instalacji chłodzenia. - Uszkodzenie sprężarki.

Urządzenie wewnętrzne oraz przewody znajdujące się pomiędzy urządzeniem wewnętrznym a zewnętrznym muszą być zawsze opróżnione, aby usunąć wodę i powietrze z układu.

UWAGA

Opróżnienie przewodów czynnika chłodniczego oraz urządzenia wewnętrznego klimatyzatora musi zostać wykonane zgodnie z przepisami prawa obowiązującymi w danym kraju. Opróżnienie przewodów czynnika chłodniczego oraz urządzenia wewnętrznego powinno zostać przeprowadzone wyłącznie przez montera uprawnionego w zakresie klimatyzatorów.

13. KONTROLA UKŁADU CHŁODNICZEGO POD KĄTEM SZCZELNOŚCI (w modelach SC 33xx & S 33xx)

UWAGA

Kontrola szczelności przy przewodach czynnika chłodniczego oraz części wewnętrznej klimatyzatora musi zostać wykonana zgodnie z wymogami obowiązującymi w danym kraju. Kontrola szczelności przy przewodach czynnika chłodniczego oraz części wewnętrznej może być przeprowadzona wyłącznie przez uprawnionego montera.

Możliwość kontroli klimatyzatora pod kątem szczelności

• Woda z mydłem: W celu sprawdzenia szczelności przyłączy instalacji, miękką szczoteczką nanieść wodę z mydłem lub płynny, neutralny detergent na połączenia jednostki wewnętrznej lub zewnętrznej. Pojawienie się pęcherzyków świadczy o tym, że instalacja jest nieszczelna.
• Specjalny wykrywacz przecieków: Do sprawdzenia szczelności użyć wykrywacza przecieków.

14. UZUPEŁNIANIE CZYNNIKA CHŁODNICZEGO W PRZYPADKU PRZEWODÓW O DŁUGOŚCI 5 METRÓW.

UWAGA

Uzupełnianie czynnika chłodniczego klimatyzatora musi zostać wykonane zgodnie z przepisami prawa obowiązującymi w danym kraju. Uzupełnianie czynnika chłodniczego może zostać przeprowadzone wyłącznie przez uprawnionego montera.

Klimatyzator jest fabrycznie wyposażony w ilość czynnika chłodniczego odpowiednią do przewodów o długości maksymalnie 5 metrów.

Jeżeli przewody czynnika chłodniczego mają długość przekraczającą 5 metrów, klimatyzator musi być wyposażony w dodatkową ilość czynnika chłodniczego.

Zestawienie ilości czynnika chłodniczego, jakie należy uzupełnić.

Tabela 2

Model	W przypadku przy- wodów o dlugosci powyść 5 metrow. Dodatkowe uzupeltniecie w gramach na metr
S3325 20
S3331 20
S3348 20

Należy używać czynnika chłodniczego wyłącznie takiego rodzaju, jaki został podany na tabliczce znamionowej.

15. TESTOWE URUCHOMIENIE INSTALACJI (w modelach SC 33xx & S 33xx)

Próbę działania należy wykonać po zakończeniu sprawdzania bezpieczeństwa instalacji elektrycznej.

Proba dzialania powinna trwac dluzej niz 30 minut.

Podczas proby dzialania sprawdź, czy wszystkie funkcje działają prawidłowo. Sprawdź szczególnie, czy odprowadzanie ścieków z jednostki wewnętrznej odbywa się bez problemów.

WAŻNA UWAGA:
