BRUKSANVISNING ARG451A+ WHIRLPOOL

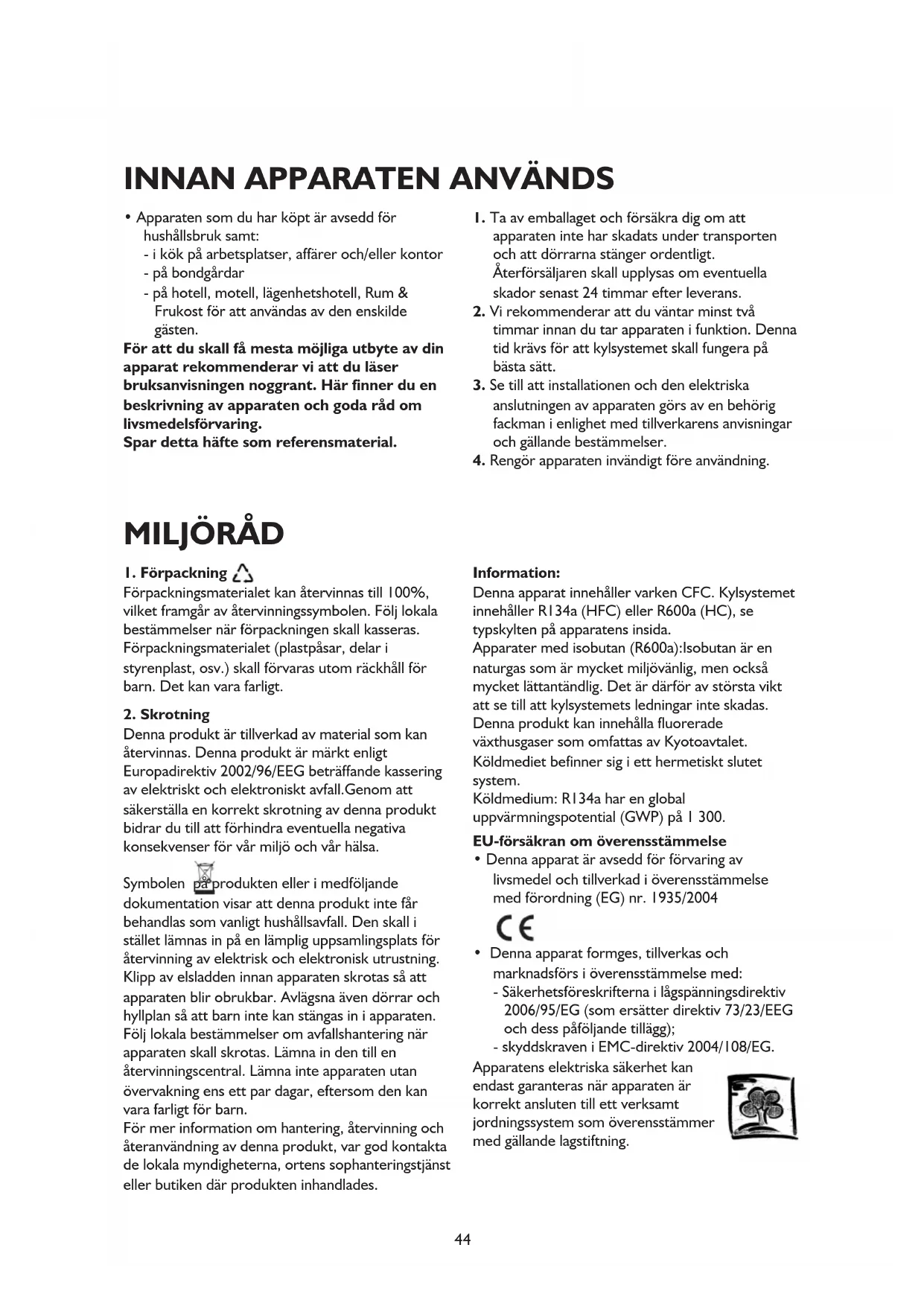

• Apparaten som du har köpt är avsedd för hushållsbruk samt: - i kök på arbetsplatser, affärer och/eller kontor - på bondgårdar - på hotell, motell, lägenhetshotell, Rum & Frukost för att användas av den enskilde gästen. För att du skall få mesta möjliga utbyte av din apparat rekommenderar vi att du läser bruksanvisningen noggrant. Här finner du en beskrivning av apparaten och goda råd om livsmedelsförvaring. Spar detta häfte som referensmaterial.

1. Ta av emballaget och försäkra dig om att

apparaten inte har skadats under transporten och att dörrarna stänger ordentligt. Återförsäljaren skall upplysas om eventuella skador senast 24 timmar efter leverans.

2. Vi rekommenderar att du väntar minst två

timmar innan du tar apparaten i funktion. Denna tid krävs för att kylsystemet skall fungera på bästa sätt.

3. Se till att installationen och den elektriska

anslutningen av apparaten görs av en behörig fackman i enlighet med tillverkarens anvisningar och gällande bestämmelser.

4. Rengör apparaten invändigt före användning.

Förpackningsmaterialet kan återvinnas till 100%, vilket framgår av återvinningssymbolen. Följ lokala bestämmelser när förpackningen skall kasseras. Förpackningsmaterialet (plastpåsar, delar i styrenplast, osv.) skall förvaras utom räckhåll för barn. Det kan vara farligt.

Denna produkt är tillverkad av material som kan återvinnas. Denna produkt är märkt enligt Europadirektiv 2002/96/EEG beträffande kassering av elektriskt och elektroniskt avfall.Genom att säkerställa en korrekt skrotning av denna produkt bidrar du till att förhindra eventuella negativa konsekvenser för vår miljö och vår hälsa. Symbolen på produkten eller i medföljande dokumentation visar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Klipp av elsladden innan apparaten skrotas så att apparaten blir obrukbar. Avlägsna även dörrar och hyllplan så att barn inte kan stängas in i apparaten. Följ lokala bestämmelser om avfallshantering när apparaten skall skrotas. Lämna in den till en återvinningscentral. Lämna inte apparaten utan övervakning ens ett par dagar, eftersom den kan vara farligt för barn. För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades. Information: Denna apparat innehåller varken CFC. Kylsystemet innehåller R134a (HFC) eller R600a (HC), se typskylten på apparatens insida. Apparater med isobutan (R600a):Isobutan är en naturgas som är mycket miljövänlig, men också mycket lättantändlig. Det är därför av största vikt att se till att kylsystemets ledningar inte skadas. Denna produkt kan innehålla fluorerade växthusgaser som omfattas av Kyotoavtalet. Köldmediet befinner sig i ett hermetiskt slutet system. Köldmedium: R134a har en global uppvärmningspotential (GWP) på 1 300. EU-försäkran om överensstämmelse

• Denna apparat är avsedd för förvaring av livsmedel och tillverkad i överensstämmelse med förordning (EG) nr. 1935/2004

• Denna apparat formges, tillverkas och marknadsförs i överensstämmelse med: - Säkerhetsföreskrifterna i lågspänningsdirektiv 2006/95/EG (som ersätter direktiv 73/23/EEG och dess påföljande tillägg); - skyddskraven i EMC-direktiv 2004/108/EG. Apparatens elektriska säkerhet kan endast garanteras när apparaten är korrekt ansluten till ett verksamt jordningssystem som överensstämmer med gällande lagstiftning.

• För att flytta och installera apparaten krävs minst två personer.

• Var försiktig när du flyttar apparaten så att golven (t.ex. parkettgolv) inte skadas.

• Se till att elsladden inte blir skadad under installationen.

• Se till att denna apparat inte placeras i närheten av en värmekälla.

• För att god ventilation skall kunna garanteras måste det finnas tillräckligt med utrymme runtom skåpet - både ovanför och på sidorna. Följ installationsanvisningarna.

• Se till att apparatens ventilationsöppningar inte är blockerade eller övertäckta.

• Se till kylsystemets ledningar inte skadas.

• Ställ apparaten på ett golv som klarar att bära upp dess tyngd och på en plats som är lämplig för dess dimensioner och användning och se till att den står i våg.

• Placera apparaten i ett torrt rum med god ventilation. Apparaten är utformad för att fungera i omgivningstemperaturer inom bestämda intervall, som i sin tur är beroende av vilken klimatklass apparaten tillhör. Apparatens klimatklass anges på typskylten: Det finns risk att apparaten inte fungerar på korrekt sätt om den står i ett rum där temperaturen är lägre eller högre än den avsedda.

• Kontrollera att spänningen på typskylten överensstämmer med spänningen i din bostad.

• Använd inte förlängningssladdar eller adaptrar.

• Använd vattenslangen som medföljer den nya apparaten för anslutningen till vattenledningen. Använd inte den gamla apparatens slang.

• Ändring eller byte av elsladden får endast ombesörjas av behörig fackman eller Service.

• Det måste vara möjligt att skilja apparaten från elnätet, antingen genom att dra ut stickkontakten ur eluttaget eller med hjälp av en tvåpolig strömbrytare som skall sitta mellan apparaten och eluttaget. SÄKERHET

• Förvara aldrig sprayflaskor eller behållare med bränslen eller lättantändliga ämnen i apparaten.

• Förvara inte bensin och andra lättantändliga ämnen i gas- eller vätskeform i närheten av denna apparat eller andra elektriska apparater. Gaserna som utvecklas kan förorsaka brand eller explosion.

• Använd inga andra typer av mekaniska, elektriska och kemiska anordningar än dem som rekommenderas av tillverkaren för att påskynda avfrostningen.

• Använd inte och lägg inte in elektriska apparater inuti apparaten om dessa inte är specifikt auktoriserade av tillverkaren.

• Apparaten får ej användas av personer (inklusive barn) med reducerad fysisk, känslomässig eller mental kapacitet, eller av personer utan lämplig kompetens eller erfarenhet, såvida de inte fått instruktioner om apparatens användande från den eller de personer som ansvarar för deras säkerhet.

• Låt inte barn leka med apparaten eller gömma sig inuti den. Barn som ägnar sig åt sådana lekar riskerar att bli instängda i apparaten med påföljande risk för kvävning.

• Förtär inte den vätska (ej giftig) som finns i frysackumulatorerna (på vissa modeller).

• Förtär inte isbitar eller isglassar direkt efter att de tagits ut ur frysen. Den låga temperaturen kan förorsaka köldskador. ANVÄNDNING

• Dra alltid ut stickkontakten ur eluttaget eller skilj skåpet från elnätet på annat sätt innan någon typ av rengöring och underhåll görs.

• Apparater som är utrustade med ismaskin och vattendistributör måste anslutas till en vattenledning med dricksvatten (med ett tryck mellan 0,17 och 0,81 MPa (1,7 och 8,1 bar)). Ismaskiner och/eller vattendistributörer som inte är direkt kopplade till en vattenledning får endast fyllas med dricksvatten.

• Använd kyldelen uteslutande för förvaring av färska livsmedel och frysdelen uteslutande för förvaring av frysta livsmedel, infrysning av färska livsmedel och tillverkning av isbitar.

• Förvara inte glasbehållare som innehåller vätska i frysdelen eftersom de kan spricka.

• Undvik att förvara ej inslagna livsmedel i direkt kontakt med de invändiga ytorna i kyl- eller frysdelen. Tillverkaren accepterar inget ansvar om ovan nämnda säkerhetsföreskrifter och förslag inte iakttas. Klimatklass Omgivning- stemperatur (°C) Omgivning- stemperatur (°F) SN Från 10 till 32 Från 50 till 90 N Från 16 till 32 Från 61 till 90 ST Från 16 till 38 Från 61 till 100 T Från 16 till 43 Från 61 till 110

• Blockera inte ventilationsöppningarna (på den bakre väggen) med matvaror

• Om frysen har en lucka kan du göra förvaringsutrymmet större genom att ta bort den (genom att böja undan den).

• Alla hyllor, luckor och utdragbara korgar kan avlägsnas.

• Apparatens innertemperatur kan bero på rumstemperaturen, hur ofta dörren öppnas och på apparatens placering. Temperaturinställningen bör räkna in dessa faktorer.

• Såvida inte annat anges är produktens tillbehör inte lämpliga för diskmaskin.

• Ju större avståndet är till bakomvarande vägg, desto större blir energibesparingen. Slå på apparaten Att starta apparaten Apparaten är försedd med inre reglage. Sätt in stickkontakten i eluttaget. När apparaten är ansluten till elnätet tänds den invändiga belysningen när kyldörren öppnas. Termostaten som sitter i kyldelen används för att reglera temperaturen i kyldelen och i lågtemperaturavdelningen (om sådan finns). Hu du reglerar apparatens temperatur: Temperaturreglering: Termostaten reglerar automatiskt temperaturen i kyldelen och i -delen (om sådan finns). Genom att vrida ratten från position 1 till position 7 (kallaste inställningen) blir temperaturen lägre. I position 0 är apparaten avstängd. För kortare förvaring av matvaror kan termostatvredet ställas in på en position mellan 1 (Min) and 3 (Med). - För längre förvaring av matvaror i -delen, placera vredet på 3 eller 4. Anmärkning: Rumstemperaturen, apparatens placering och hur ofta skåpdörren öppnas påverkar den invändiga temperaturen. Termostatratten måste därför regleras med hänsyn tagen till dessa faktorer. Placering av livsmedel i kyldelen Placera livsmedlen som i bilden. A Fisk, kött B Tillagade livsmedel C Frukt- och grönsaker DFlaskor EOst Anmärkningar:

• I det tomma utrymmet mellan hyllorna och kylskåpets bakre innervägg skall luften kunna cirkulera obehindrat.

• Placera inte matvaror direkt mot den bakre väggen i kyldelen.

• Placera inte varma livsmedel i kylskåpet.

• Förvara vätskor i behållare med lock. Viktigt När grönsaker med hög vätskehalt förvaras i kylen kan det bildas kondens på grönsakslådans glashylla. Detta inverkar inte negativt på kylens funktion. GÖR SÅ HÄR FÖR ATT ANVÄNDA KYLDELEN Termostatlådans storlek varierear beroende på märke47 Lågtemperaturavdelningen är

Lågtemperaturdelen kan du dessutom använda för att frysa in färska livsmedel. På typskylten anges vilken mängd färska livsmedel det går att frysa in under ett dygn (24 timmar). Anmärkning: I frysdelen bibehålls lämplig temperatur för livsmedelsförvaring, även om det blir strömavbrott. Vi rekommenderar dock att frysdelens dörr inte öppnas under strömavbrottet. Infrysning av färska livsmedel (bara i avdelningen ) Viktigt

• Innan maten läggs in för infrysning, slå in den i aluminiumfolie eller plastfolie eller lägg den i luftoch vattentäta plastpåsar, plastburkar med lock eller frysbehållare som är lämpade för infrysning av färska livsmedel.

• Placera livsmedlen som ska frysas in i utrymmet högst upp och lämna tillräckligt utrymme runt förpackningarna så att luften kan cirkulera fritt.

• För att få bästa resultat vid infrysning skall termostatratten sänkas ett halvt steg då du lägger in färska matvaror i frysen.

• Efter 24 timmar är infrysningen avslutad. För enheter med avdelning I vidstående tabell anges hur många månader olika frysta livsmedel kan förvaras i frysen. Följ dessa anvisningar. Att tänka på när du köper frysta livsmedel:

• Försäkra dig om att förpackningen eller omslaget är intakt (eftersom kvaliteten på fryst livsmedel annars kan ha försämrats). Om förpackningen är skrovlig eller har fuktfläckar har livsmedlet inte förvarats på optimalt sätt och det finns risk att det har börjat tina.

• Planera din runda i livsmedelsaffären så att du går till frysdisken det sista du gör och använd fryspåsar för hemtransporten.

• Lägg in de frysta livsmedlen i lågtemperaturavdelningen så fort du kommit hem.

• Tinade livsmedel får inte frysas in på nytt. De måste förtäras inom 24 timmar.

• Se till att temperaturvariationerna i matvarorna blir så små som möjligt. Respektera det “bäst före datum” som anges på förpackningen.

• Följ alltid anvisningarna om frysförvaring som finns på matförpackningen. Att göra isbitar om det finns en isbitsbricka

• Fyll isbitsbrickan till 2/3 med vatten, och sätt in den ilågtemperaturavdelningen

• Om isbitsbrickan har fastnat på botten av frysfacket, använd inte spetsiga eller vassa föremål för att få loss den.

• Bänd en aning på isbitsbrickan så går det lättare att få loss isbitarna.

LÅGTEMPERATURAVDELNINGEN (om sådan finns)

Dra alltid ut stickkontakten ur eluttaget eller skilj apparaten från elnätet på annat sätt innan någon typ av rengöring och underhåll utförs. Avfrostningen av kyldelen sker helt automatiskt. Det är helt normalt att det bildas vattendroppar på kyldelens bakre innervägg och det visar att det automatiska avfrostningsprogrammet pågår. Vattnet från avfrostningen leds till ett dräneringshål och samlas sedan upp i en behållare, där det förångas. Rengör regelbundet insidan av avfrostningsvattnets dräneringshål, för att garantera konstant och korrekt avrinning av avfrostningsvatten. Avfrostning av lågtemperaturavdelningen Vi rekommenderar att du frostar av lågtemperaturavdelningen 1 eller 2 gånger per år eller när frostlagret blir alltför tjockt. Det är normalt att det bildas frost. Hur mycket frost det bildas och hur snabbt detta går beror på omgivningens temperatur och luftfuktighet, och på hur ofta dörren öppnas. Framför allt bildas det frost i den övre delen av frysdelen, men detta är helt normalt och försämrar inte apparatens funktion. Det är en god regel att passa på att göra avfrostningen när livsmedelsförråden inte är så stora.

• Öppna frysdörren och ta ut alla livsmedel. Slå in matvarorna i tidningspapper och lägg dem tätt intill varandra på en mycket sval plats eller i en frysväska.

• Låt dörren stå öppen så att frosten smälter.

• Rengör frysens insida med en svamp som fuktats i en blandning av ljummet vatten och milt rengöringsmedel. Använd inte slipande substanser.

• Skölj och torka insidan noggrant.

• Lägg tillbaka livsmedlen i frysen.

• Sätt i stickproppen igen.

• Sätt igång apparaten igen. GÖR SÅ HÄR FÖR ATT AVFROSTA

• Rengör regelbundet både luftningshål och kondensatorn, som är placerad på baksidan av frysen, med en dammsugare eller med en borste.

• Rengör skåpet utvändigt med en mjuk trasa. När du åker bort (längre bortavaro)

1. Ta ut alla livsmedel ur kylskåpet.

2. Skilj apparaten från elnätet.

3. Frosta av skåpet och rengör det invändigt.

4. För att undvika att det bildas mögel, dålig lukt

eller rost ska dörren alltid lämnas öppen när skåpet inte är i funktion.

5. Rengör apparaten.

• Rengör lågtemperaturavdelningens insida (på modeller där den finns) under avfrostningen.

• Rengör regelbundet kyldelens insida med en svamp som fuktats i ljummet vatten och ett milt rengöringsmedel. Skölj och torka torrt med en mjuk trasa. Använd inte slipmedel.

• Rengör skåpets utsida med en mjuk trasa som fuktats i vatten. Använd inte slipmedel, slipande svampar, fläckborttagningsmedel (t ex aceton, trikloretylen) eller vinäger. Byta glödlampa: Gör så här för att byta ut glödlampan:

• Dra ut stickkontakten ur eluttaget

• Tryck på de två vingarna på lampskyddet och avlägsna det.

• Byt ut lampan till en ny med max 10W.

• Sätt tillbaka lampskyddet och vänta 5 minuter innan du sätter på apparaten igen.

RENGÖRING OCH UNDERHÅLL50

1. Om apparaten inte fungerar.

• Är det strömavbrott?

• Är stickkontakten ordentligt insatt i eluttaget?

• Har strömmen brutits med hjälp av den tvåpoliga strömbrytaren?

• Har det gått en säkring?

• Är elsladden trasig?

• Står termostaten i läge

2. Temperaturen inuti kyl- och frysdelen är

inte tillräckligt låg.

• Är dörren ordentligt stängd?

• Hindrar livsmedlen att dörren stängs ordentligt?

• Står apparaten i närheten av en värmekälla?

• Är termostaten inställd på rätt sätt?

• Finns det något som hindrar att luften cirkulerar genom ventilationsgallren?

3. Temperaturen inuti kyldelen är alltför låg.

• Är termostaten inställd på rätt sätt?

4. Apparaten bullrar.

• Har installationen utförts på korrekt sätt?

• Vidrör rören på baksidan varandra eller vibrerar de?

5. Det finns vatten på kyldelens botten.

• Finns det något som hindrar att avfrostningsvattnet rinner undan?

6. Det bildas onormalt mycket frost i

lågtemperaturavdelningen.

• Är dörren ordentligt stängd?

• Hindrar livsmedlen att dörren stängs ordentligt? Anmärkningar:

• Blås- och gurgelljud som kommer från kylsystemet är helt normala. FELSÖKNING Innan du kontaktar Service:

1. Försök att lösa problemet på egen hand med

hjälp av avsnittet “Felsökning”.

2. Sätt på apparaten igen för att kontrollera om

felet har åtgärdats. Om så inte är fallet skiljer du apparaten från elnätet, väntar en timme och försöker sedan igen.

3. Om du inte lyckas åtgärda felet på egen hand

kontaktar du Service. Uppge:

• Vilken typ av problem det rör sig om

• Servicenumret (denna kod finns efter ordet SERVICE på typskylten som finns inuti apparaten)

• Din fullständiga adress

• Telefon- och riktnummer. Anmärkning: Dörren kan hängas om till öppning på andra sidan. Omhängning av dörrar som utförs av Aftersales Service täcks inte av garantin. KUNDSERVICE51

• Installera apparaten långt ifrån värmekällor. Om apparaten placeras i ett varmt rum eller i närheten av värmekällor (värmeelement, spis) eller om den utsätts för direkt solljus ökar energiförbrukningen, vilket bör undvikas.

• Om apparaten inte kan placeras långt ifrån värmekällor måste följande minsta avstånd respekteras:

• 30 cm från kol- eller gasoleldade spisar;

• 3 cm från elektriska spisar och/eller gasspisar.

• Apparaten är gjord för att byggas in i ett skåp. Installera den i en köksenhet baserat på dess dimensioner (se bilden).

• Rengör apparatens insida.

• Sätt i de medföljande tillbehören. Elektrisk anslutning

• Den elektriska anslutningen skall utföras i enlighet med gällande lokala bestämmelser.

• Data angående spänning och effektförbrukning finns på typskylten som är placerad inuti skåpet.

• Enligt lag är det obligatoriskt att ansluta denna apparat till jord. Tillverkaren accepterar inget ansvar för personskador och skador på föremål som uppstår till följd av att dessa anvisningar inte har följts.

• Låt en behörig fackman byta ut eluttaget om stickkontakten och eluttaget inte är av samma typ.

• Använd inte förlängningssladdar eller adaptrar. Att skilja apparaten från elnätet Det måste vara möjligt att skilja apparaten från elnätet, antingen genom att dra ut stickkontakten ur eluttaget eller med hjälp av en tvåpolig strömbrytare som skall sitta mellan apparaten och eluttaget. INSTALLATION52 Omhängning av dörr Att hänga om dörren Kylskåpsdörren kan öppnas från höger eller från vänster sida. Vid leverans öppnas dörren från vänster sida. Följ anvisningarna nedan för att hänga om dörren. Anmärkning: Dra alltid ut stickkontakten ur eluttaget eller skilj apparaten från elnätet på annat sätt innan du hänger om dörren.

1. Ta bort de två skruvarna (1) samtidigt som du

håller det översta gångjärnet (2) (på höger sida) mot stommen. Ta bort gångjärnet (2).

2. Lyft upp dörren från bulten i det nedersta

gångjärnet och lägg ner dörren på en yta som inte repar.

3. Ta bort de två skruvarna (3) samtidigt som du

håller fast det nedersta gångjärnet (4). Ta bort gångjärnet (4).

4. Vänd runt gångjärnet (2). Sätt tillbaka gångjärnet

(2) på vänster sida nedtill med hjälp av de två skruvarna (1).

5. Sänk ned dörren på bulten i det nedersta

6. Ha dörren stängd och sätt tillbaka det översta

gångjärnet (4) upptill på vänster sida med hjälp av de två skruvarna (3). Dra inte åt skruvarna (1) förrän dörren är helt i nivå med arbetsbänken.

Öppning av dörren från vänster sida fig. 1

Öppning av dörren från höger sida fig. 253 Omhängning av innerluckan

1. Ta bort de två plastskruvarna (1) på vänster sida.

2. Ta bort de två skruvlocken (2) och beslaget (3).

3. Skruva ur frysluckan (4) och ta bort den.

Vänd på luckan och sätt den på vänster sida.

4. Vänd på beslaget (3), sätt det på höger sida och

sätt tillbaka de två skruvlocken (2).

5. Sätt slutligen tillbaka de två plastskruvarna (1) på
