BRUKSANVISNING Infra Nomad BARBECOOK

VIKTIGT! MONTERA diafragmat endast om apparaten ar avsedd att

anvandas med ett gastillforseltryck pa 50 mbar (Österrike, Tyskland, Luxemburg).

Kontrolera därfor att det ar den ratta typen, som beskrivs och avbildas i tab. 2.

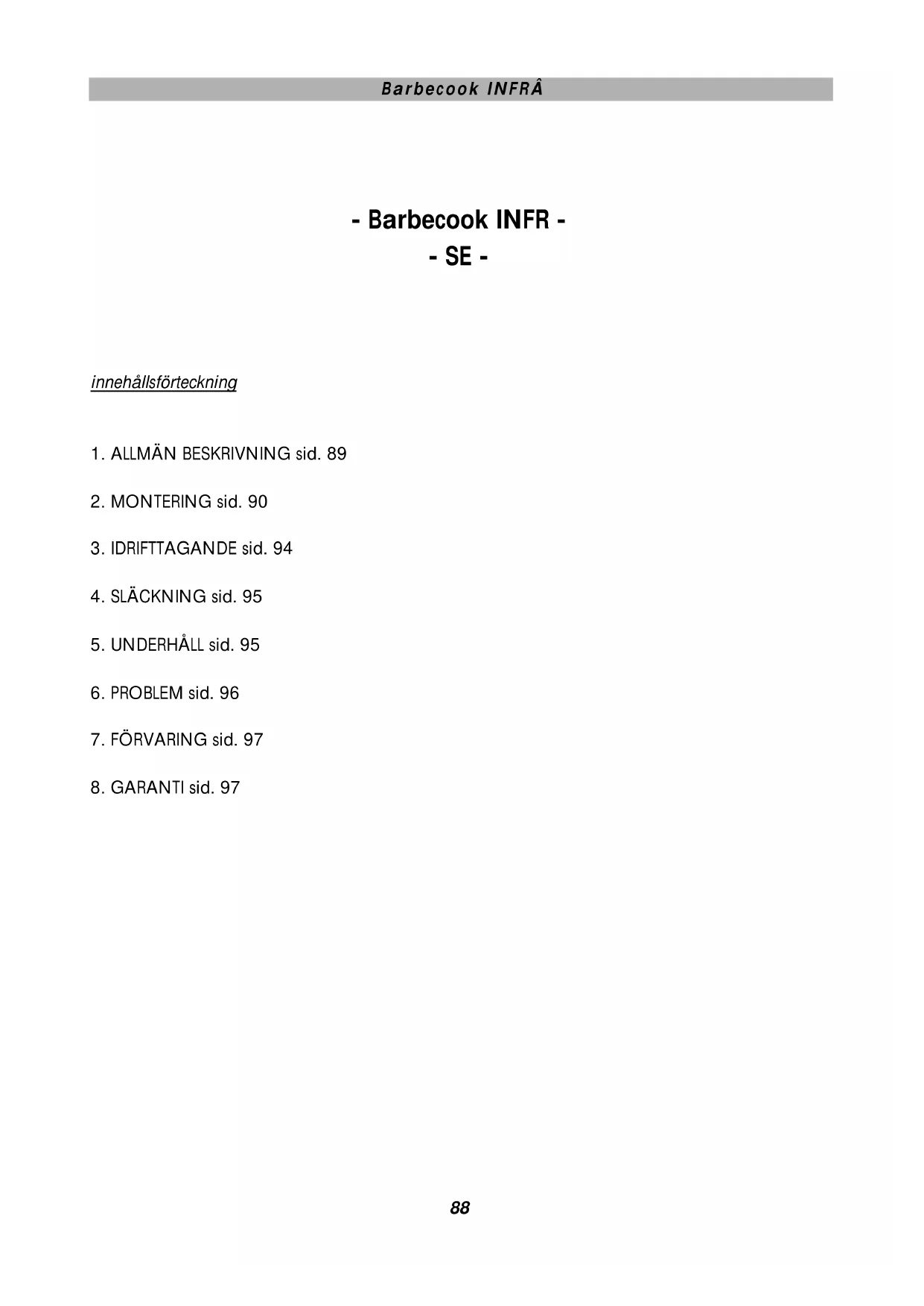

Innehaalsforteckning

1. ALLMÄN BESKRIVNING sid. 89
2. MONTERING sid. 90
3. IDRIFTTAGANDE sid. 94
4. SLACKNING sid. 95
5. UNDERHÄLL sid. 95
   6.PROBLEM sid.96
6. FÖRVARING sid. 97
7. GARANTI sid. 97

SPARA DENNA BRUKSANVISNING PÅ EN SKYDDAD PLATS UNDER UTRUSTNINGENS HELA LIVSLÄNGD!

KONTAKTA BARBECOOK FÜR ATT FÄ EN NY BRUKSANVISNING OM DEN SKADAS ELLER TAPPAS BORT!

1-ALLMÄNBESKRIVNING

Eftersom Barbecook INFRA fungerar enligt principen direkt och reflekterad varmestrånlning ar det möjlig att värma en yta på ungefär 20/25m^2 (Fig.1). Detta maste naturligtvis ske på platser)drlgängen på frisk luft ar tillrackligt god som exemplVIS pa terrasser, uteplatser, restauranger, barer, pubar darr INFRA stalls upp utomhus (tradgardar, trottoarer osv.)

Urustningen ar latt att anvanda, den har konstruerats enligt de europeiska sakerhetsnormerna och den har testats, godkants och kontrollerats av den Notified Body som tillverkaren har anfortrott de flesta besiktningsbesluten forprodukter som drives med gas.

INFRA kan anvandas i 3 oika versioner:

1 - "NOMAD" mobil typ (B: Fig.1 och Fig. A), sockelplattan stär helt fritt. Ienna version av utrustninger drives den av gasolflaskor.
2 - "FIX" fast typ (A: Fig. 1 och Fig. A), sockelplattan har fästs vid golvet (montering av denna version fär endast utföras av kualificerad personal). Denna version drives av propan/ butan (i flaskor ell er gas i ledninger) aller naturgas.
3 - "SPIDER" fast typ (C: Fig. 1). Denna typ kan fästas antingen i vöggen med hjälp av ett vinkelstöd, aller direkt i vöggen (denna typ bör alltid monteras av kvalificerad personal). Denna typ drives av propan/ butan (i flaskor ull gas i ledninger) eller naturgas.

OBS! Folj alla instruktioner och varninger noggrant som ges ienna bruksanvisning. Om du inte foljer dem kan utrustningen skadas och/ eller skada personer, djur aller foremål.

OBS! DENNA UTRUSTNING DRIVS MED GAS OCH VISSA DELAR AV DEN BLIR HETA NÄR UTRUSTNINGEN ANVÄNDS. HÄLL ALLTSÄ UTRUSTNINGEN UTOM RÄCKHÄLL FÖR BARN.

OBS! Läs varningarna ienna bruksanvisning noggrant. De innehäller viktiga anvisningar om sökerheden vid MONTERING, ANVÄNDNING och UNDERHÄLL av utrustningen.

OBS! Denna utrustning som drives med gas ar endast avsedd att anvandas till det andamal som den konstruerats for, namligen som varmekalla i oppna utrymmen erer utomhus.

All annan användning ar olämplig och kan till och med medföra stora risker. Tillverkaren kan inte göras ansvarig i de fall felaktig användning leder till persorskador, skador För djur eller materiella skador.

OBS! Utrustningen ar en varmekalla som drives med butan-/ propangas aller med naturgas. Vi papekar an en gäng att det ar viktigt att utrustningen anvands i utrymmen som ventileras ständigt.

OBS! Flytta ALDRIG utrustingen (MOBIL typ) nar brannaren ar tand.

OBS! Slack ALLTID urustningen och stäng av gastillförseln innan du lossar urustningen "stolpe + brännare" frän sockeln "platta + gasflaska" (MOBIL eller FAST typ).

OBS! RESPEKTERA ALLTID SÄKERHETSAVSTÄNDEN TILL BRANDFARLIGA FÖREMÁL ELLER ÅMNEN (Fig.1).

DET AR FÖRBJUDET ATT ANVÄNDA UTRUSTNINGI oventilerade UTRYMMEN: KONTOR,

Ta ut utrustninger alla delar ur forpackningen. Var särskilt forsiktig med brännaren (C: Fig.2). Kontrollera Först att innehålet i alla forpackningar ar fullständigt och riktigt (Fig.2). Respektera gällande lagstiftning for sopor nar du kastar bort forpackningen.

Kontroll av FÖRPACKNINGARNAS innehäll:

A: Fig.3 = klockformat gasflasksydd och sockel (FIX).
A1: Fig.3:= klocka, sockel och ett set bestaende av två membraner För gasol, en umbraconyckel + braupsanvisning (FIX).
B: Fig.4 = parabolskärm (NOMAD och FIX).
B1: Fig.4: parabolskärm och rör (SPIDER)
C: Fig.5 = stolpe + brännare och monteringsknopp für parabolskärmen (modellerna NOMAD och FIX).
C1: Fig.5: Ett bockat stöd + brännare och monteringsknopp, ett set med 2 membraner, en umbra-conyckel och braksanvisning (modell SPIDER).

OBS! BÖRJA ALDRIG MONTERA UTRUSTNINGEN OM NAGON AV DELARNA ÄR SKADAD!

OBS! Kontrollera att slanganslutningen som levererats med de MOBILA utrustingarna (NOMAD) ar i overensstammelse med foreskrifterna i det land dar utrustingen skull anvandas.

2.1 MONTERING STEG FÖR STEG typ “NOMAD” (MOBIL typ med gasflaska):

OBS! Kontrollera innan du monterar utrustingen att delarna ar anpassade att anvandas med avsedd gastyp och avsett gastryck, somt att de ar i overensstammelse med gallande foreskrifter.

Avlagsna de bada skyddshattarna innan du paborjar monteringen (1: Fig.3A och 5: Fig.5). Se till att du inte tapping dem (de ske anvandas som skydd om du demonterar utrustingen igen).

OBS! I enliget med EC-certifikationens foreskrifter maste etiketten "INFRA NOMAD CLASSIC" aller "INFRA FIX CLASSIC" fassas i kolumn "C" pa utrustingens typplatta som befinner sig på insidan av klockan som ar monterad på stolpen med brännaren (se skiss i fig. A2).

1 - Placera "sockelplattan + konstruktionen" på underlaget och avlågsna det klockformade gasflasksyddet (2: Fig.3A) für att unterläta den fortsatta monteringen.
2 - Fäst den übersta, "justerbara" delen av den A-formade konstruktionen (1: Fig.6A och 6B) vid den "fasta" konstruktionen på sockelplattan. Avgör Först den höjd som önskas ("låg" gasflaska, A: Fig.6 eller "hög" gasflaska, B: Fig.6 och Fig. 13). Använd de 4 muttrarna + de bultar som levereras med utrustningen (2: Fig.6A och 6B).
3 - Placera gasflaskan på sockelplattan och fasp den genom att forst sticka remmen

(medfoljer) genom hålen i den A-formade konstruktionen och sedan rund handtagen på själva gasflaskan (Fig.7).

4 - Montera tryckregulatorn (medfoljer EJ 2: Fig.8A och 6: Fig.5) på gasflaskan i enlighet med märkena TEKNISKA UPPGIFTER och GASTYP på utrustningen.
5 - Köp ett kopplingsstycke och en anslutningssslang av gummi som uppyller de krav som ställs på typ och material i dealander)darr installationen skase (om de delar som medfoljer inte passar).

I den gängadeänden av snabbkopplingen ar det möjlgigt att:

I FALL A (B1: Fig.8): (1/4" gas vridbar till vänster, 5: Fig.8) montera gummislangen (2) under Förutsättning att den ar försedd med rätt gangat kopplingsstycke (4) (MEDFÖLJER EJ) (denna Lösning ar tilläten i följande Länder: TYSKLAND, ÖSTERRIKE OCH LUXEMBURG
I FALL B (B2: Fig.8): (1/4 " gas vridbar till höger: Fig.8) skruva fast den köpta slanganslutningsdelen (4) (om den medfoljande anslutningen inte passar) direkt på snabbkopplingens gängade andere och fäst sedan gummislangen (2) med hjälp av lámplig bygel (3) (maximal langd = 1,5 m).
OBS! Se till att anslutningsstycket och gummislangen som du kocht separat uppyller de krav som gäller i det land)dur utrustningen monteras.
6 - Fäst den nedersta delen av anslutningslangen med tryckregulatorn vid gasflaskan (3: Fig.8A). Förbind anslutningslangens andra ände vid snabbkopplingens kopplingsstycke (4: fig. 8B) (redan monterad på den A-formade konstruktionen) (medfoljer EJ, B1 och B2: Fig.8).
7 - Kontrollera innan du ansluter utrustingen med hjälp av tabell 1 om det ar nödvändigt att montera gasmemembranet (medfoljer) (1: Fig.8b) på "snabbkopplingens" tillmatningsöppning (endast nödvändigt i Österrike och Tyskland).
8 - Ta "stolpen + brännaren" och stick dem i den översta delen av snabbkopplingen på sockeln genom att trycka dem nedät en aning (1: Fig.9A) tills dess att det hör sutt klick.

NOTERA: För att demontera stolpen måste du vrida brännarens stolpe tills dess att tandknoppen (1: Fig.10A-1) sammanfaller med urkopplingsknoppen (2: Fig.10A-1) i sockelns snabbkoppling. Tryck sedan på den runda knoppen. Stolpen kopplas loss. Lyft nu stolpen rakt upp med båda händerna.

9 - Luta utrustingen nagot mot den sida där hjulen sitter. Placera parabolskärmen (2: Fig.11) på brännaren (3: Fig.11) och fasp den omedelbart med hjälp av den runda knoppen som medfoljer (1: Fig.11). Res sedan utrustingen igen.
OBS! Det utrémme i vilket värmeutrustningen ske användas maste ha en volym som uppgár till minst 20m^3 per kW nominell effekt och det maste vara väl ventilerat. Om du vill anvanda INFRA på maximal effekt maste utrémmet alltså ha en volym på minst 150m^3 for en Classic-modell, och en volym på minst 300m^3 for en Performant-modell.
OBS! Placera ALDRIGänden med snabbkopplingen som tillhör "stolpen + brännaren" på underlaget utan att Först ansluta den skyddshatt (5: Fig.5) som ar avsedd for detta. På sä satt forhindrar du att tätningarna skadas eller att det blir stopp i gasledningen.
OBS! Det ar absolut forbjudet att genomfonna ANDRINGAR av utrustingen med undantag for dem som tillhandahalls av tillverkaren (t.ex. for andring av gastyp).

2.2 MONTERING STEG FÜR STEG typ "FIX" (FAST typ som fästes i golvet eller annat underlag, med gasflaskor eller gas ur ledning):

OBS! Kontrollera innan monteringen av apparaten utfors att delarna passar att anvandas med den avsedda gastypen och gastrycket samt att de ar i enlighet med gallande foreskrifter.

Om du vill anvanda apparaten med LPG 50 mbar (Tyskland, Osterrike och Luxemburg), bör ett

membran som passar modellen (CLASSIC aller PERFORMANT) installeras. I fig. 8 visas och i anvisningarna, som finns tillsammans med membransetet, på apparatens typplatta och i tabellerna 1 erler 1c, forklaras hur installationen skull utforas.

Avlagsna de bada skyddshattarna innan du pabörjar monteringen (1: Fig.3A1 och 5: Fig.5). Se till att du inte tapped dem (de sca användas som skydd om du demonterar utrustingen igen).

1 - Placera "sockelplattan + konstruktionen" på underlaget, avlågsna det klockformade gastillmatningskyddet (2: Fig.3A1) och markera positionen För de 6 monteringshålen (1: Fig. 6C) på underlaget.
2 - Centrera "sockelplattan + konstruktionen" gentemot gastillmatningsledningen (2: Fig. 6C).
3 – Montera konstruktionen vid underlaget med hjälp av de 6 fastsättningsskruvarna som medfoljer (1: Fig.6C).
4 - Kontrollera att gastypen och/ aller gastrycket overensstämmer med den gastyp och det gastryck som anges på typplattan (se tab. 1). Montera tryckregulatorn/trycksänkaren om det ar nödvändigt (medfoljer EJ, 2: Fig.8A).
5 - Kop ett anslutningsstycke och en anslutningssslang av gummi som uppyller de krav som stalls på typ och material i det land)där installationen utförs.

Den gängadeänden av snabbkopplingen (1/4" gas vridbar till höger) kan man med hjälp av ett rakt eller flexibelt metallrör ansluta direkt till en anslutning sāsom visas i:

FALL A: (B1: Fig. 8): Montera gummiröret (2) som forsetts med en lämpligtgangad anslutning (4) (MEDFÖLJER EJ).

FALL B (B2: Fig.8): Skruva fast den köpta slanganslutningsdelen (4) (om den anslutning som medfoljer inte passar). direkt på snabbkopplingensgangade andere (1/4'' gas) och fasp sedan gummislangen (2) (maximal langd = 1,5m ) med hjälp av lamplig bygel (3).

Den gängade snabbanslutningsänden (1/4 gas vridbar till höger, 5: Fig. 8) kan, sedan overgangs-stycket monterats (1/4" vridbart till höger - vridbart till vänster 6/ Fig.8), anslutas tillett flexibelt rör sasom visas i:

OBS! Se till att anslutningsstycket och gummislang som du kocht separat uppfyller de krav som gäller i det land)darr uutrustningen monteras.

6 - Forbind gastillmatningsledningen med den nedersta delen av "snabbkopplingen" (finns redan monterad på den A-formade konstruktionen).
7 - Kontrollera innan du ansluter utrustingen med hjälp av tabell 1 och/ller (1: Fig.8B och 6: Fig.5) om det ar nödvändigt att placera ett gasmembran vid "snabbkopplingens" tillforselöpping (endast nödvändigt for gasol i Österrike, Tyskland och Luxemburg).
8 - Placera parabolskärmen (2: Fig.11) på brännaren (3: Fig.11) och füst den omedelbart med hjälp av den runda knoppen som medfoljer (1: Fig.11).
9 - Ta "stolpen + brännaren" och stick dem i den översta delen av snabbkopplingen på sockeln genom att trycka dem nedät en aning (1: Fig.9A1) tills dess att det hör sutt klick.

NOTERA: För att demontera stolpen måste du vrida brännarens stolpe tills dess att tändknoppen (1: Fig.10A-A1) sammanfaller med urkopplingsknoppen (2: Fig.10A-A1) i sockelns snabbkoppling. Tryck sedan på den runda knoppen. Stolpen kopplas loss. Lyft nu stolpen rakt upp med båda händerna.

OBS! Det utrémme i vilket varmeutrustingen ske användas maste ha en volym som uppgár till minst 20m^3 per kW nominell effekt och det maste vara val ventilerat. Om du vill anvanda INFRA pa maximal effekt maste utrémmet alltsa ha en volym pa minst 150m^3 for en Classic-modell, och en volym pa minst 300m^3 for en Performant-modell.

OBS! Placera ALDRIGänden med snabbkopplingen som tillhör "stolpen + brännaren" på underla-

getutanattforstanslata den skyddshatt (5:Fig.5) som ar avsedd for detta.Pa ssaattforhindrar du att alla tatningar skadas ellertdet blir stoppigasledningen.

OBS! Det är absolut Förbjudet att genomföra ÄNDRINGAR av utrustningen med undantag für dem som tillhandahålls av tillverkaren (t.ex. Förändring av Gastyp).

2.3 MONTERING STEG FÜR STEG typ "SPIDER" (fast typ som fästes i vöggen aller i taket, med gasolf Flaskor aller gas ur ledning):

OBS! Kontrollera innan monteringen av apparaten utfors att delarna ar lampliga att anvandas med den avsedda gastypen och gastrycket samt att de ar i overensstammelse med gallande foreskrifter.

OBS! Om du vill använda apparaten i kombination med gasol (LPG),örett membran som passar modellen (CLASSIC aller PERFORMANT) installeras. I fig. 8 visas och i anvisingarna, som finns till-sammans med membransetet, på apparatens typplatta och i tabellerna 1 eller 1c, fökclaras hur installationen skall utforas.

Avlagsna skyddskapan (4: Fig. 9-A2) fore montering. Forsakra dig om att du inte tappar den (den behovs som skyddskapa nar apparaten Åter skall nedmonteras).

1- Placera det bockade stycket mot vaggen eller taket och mark ut ställena for de 4-fastsättningshålen (1: Fig. 6D). Borra hålen och satt in pluggarna.
2-Satt fast det bockade stycket med de 4 pluggarna som medfoljer (1: Fig.9-A2).

OBS! Kontrollera att vöggen eller taket lämpar sig for upphängning av apparaten på vöggen eller i taket med de medfoljande pluggarna. Om vöggen eller taket inte är tillräckligt kraftiga für att SPIDER skall kunna monteras,@maste vöggen eller taket Förstärkas.

3- Satt parabolskärmen på brännargruppen (3: Fig. 9-A2) och füst den omedelbart med de 4 medfoljande skruvarna. Montera och füst, vid behov, bygelns eller stödets forlängningsstycken after att langden på dem anpassats. Använd de medfoljande fastsättningsdelarna vid utforandet av monteringen (2: Fig.9-A2)
4- Installera parabolskärmen (": Fig.11) på brännaren (3: Fig.11) och füst den genast med den medfoljande runda knoppen (1: Fig.11).
5- Om apparaten skull anvandas med LPG 50 mbar (1:Fig. 8-B3) bör man installerera det medfoljande membranet som motsvarar vardet angivet i tabell 1C (kontrollera Tab.2, Fig. 16).
6- Koppla anslutningsstycket for inmatning till gasroret. Det övre gangade slutstycket (1/4" gas vridbart till höger, 5: Fig. 8-B3) kan anslutas direkt till att rakt metallör.
7- Kontrollera att gastypen och/ aller gastrycket overensstämmer med den gastyp och det gastryck som anges på typplattan (se tab. 1). Montera tryckregulatorn/trycksänkaren om det ar nödvändigt (medfoljer EJ, 2: Fig.8A).
8- Kop ett anslutningsstycke och en anslutningssslang som ar i overensstammelse med de forskrifter som stalls på typ och material i det land)d installationen utfors.

OBS! Det utrémme i vilket värmeutrustingen ske användas maste ha en volym som uppgár till minst 20m^3 per kW nominell effekt och det maste vara val ventilerat. Om du vill anvanda INFRA pa maximal effekt maste utrymmet alltsa ha en volym pa minst 150m^3 for en Classic-modell, och en volym pa minst 300m^3 for en Performant-modell.

OBS! Tag ALDRIG bort skyddet på den öppnaändan av anslutningstycket till brännaren och placera det ALDRIG på marken. Skydda det med den speciella skyddskåpan (5: Fig. 5) innan du utfor anslutningen. På sä satt forhindrar du att främande partiklar tränger in i apparaten och att tätningarna skadas eller att det blir stopp i gasledningen.

OBS! Det ar absolut forbjudet att genomföra ÄNDRINGAR av utrustingen med undantag für dem som tillhandahålls av tillverkaren (t.ex. Förändring av Gastyp).

2.4 - Montering av batteriet till den elektroniska tändningen av sparlågan:

-Avlagsna reglerings-/ tändningsknoppen (3: Fig.14).
- Skruva lös och sank ringen som häller upp den perforerade klockan (3: Fig.5) och som skyddar brännarens inre konstruktion (1: Fig.14).
- Sank den perforerade klockan och stålcylindern fösiktigt.
- Identiera batterihällaren (2: Fig. 14). Skruva loss den lilla tackplattan och placera ett stavbatteri, på 1.5 volt i hällaren. Kontrolera att batteripolerna ar ratt vanda (Fig. 14).
- Montera tillbaka tackplattan och alla de andra delarna som du avlagsnade pa ratt plats.

3 - IDRIFTTAGANDE

OBS! Avlagsna eventuell skyddsfm fran plastdelarna.

OBS! Kontrollera, innan du tar urustningen i drift att tryckregulatorn och/ aller tillmatningens overtryckventil den anvanda gastypen overensstammer med uppgifterna i tabellen 1 a och 1 b och med tekniska uppgifterna på urustningen typplatta och att de på sä satt ar i enlighem med foreskrifterna i det land)darr urustningen anvands.

OBS! Ta hänsyn till gashällarens mätt vid användning av gasolf flaskor (modell NOMAD) (Fig. 13).

ANVÄND ALDRIG utrustingen i utrymmen där det finns brännbara och/ aller explosiva ämnen, gaser, flytande bränslen eller brännbara material.

OBS! Vid upprepade tändningsförsök: För att undvika eventuella kraftiga eldslågor till följd av gasansamlingar måste du vänta ungefär 1 minut innan du försöker tända utrustningen ingen.

OBS! Montera ALLTID parabolskärmen och placera ALLTID glasflaskan (modellerna NOMAD och FIX) innan du tar utrustningen i drift. Utrustningen fär UNDER INGA OMSTÄNDIGHETER täckas over, varken helt eller delvis där brännaren utstrålar varme. Täck ALDRIG over utrustningen nar den just har släcks. Vänta tills den har svalnat. Vi rekommenderar att skydda utrustingen for stötar, hög fuktighet och regn. Placera alltid utrustningen på ett jämnt underlag sä att den inte kan tippa (lutning < 10%) och som inte ar brandfarligt (träplankor, linoleum, konstfiber osv.).

OBS! Om ultrustningen drives med gasol fär den ALDRIG användas i suterräger.

NÄR UTRUSTNINGEN TÄNDS FÖRSTA GÄNGEN MÄSTE DET SKE UTOMHUS ELLER I ETT VÄL VENTILERAT UTRYMME EFTERSOM DET LEDER TILL EN KORT STUNDS RÖKUTVECKLING.

OBS! Kontrollera med hjälp av sápvatten eller liknande att apparatens rör, anslutningar och snabbanslutting (modellerna NOMAD och FIX) INTE LÄCKER. Kontrollera också att anslutningarna till gasflaskan eller gasledningen inte lacker.

-

3.1 - Tändning

1 -Kontrolera att regleringsknoppen ar i lage av (0: fylld punkt, Fig.15) och öppna kranen till gastillförseln.

2 - Tryck ned tändningsknappen och skruva in den motsols (Fig.15). På sä satt slär gniistorna automatiskt och matas gasen ut for att tända sparlågan. Häll knoppen intryckt ungefär 1 till 2 minutes after det att lagan har tants (Fig.15). Detta ar viktigt for att termoomkopplaren ská varm, annars stängs gasventilen igen. Sedan Återstär bara att ställa in den effekt som önskas (från MIN till MAX, Fig. 15).

NOTERA: När du tänder utrustingen Första gängen kan sparlågan ha en tendens att slockna. Det beror på att det finns luft i ledningarna. Vänta dārfor en liten stund tills dess att sparlågan brinner jämnt!

• Om sparlagan av nagoon anledning skulle slockna bryts gasflodet omedelbart av det inbyggda sakerhetssystemet.
• Om lagan slocknar på grund av att gasen tar slut bryts gasflodet (exempelvis;nar gasflaskan ar tom).
• I báda fall maste du vanta en stund innan du tänder utrustningen iven och sedan Återigen folja instruktionerna i punkt 1 och 2.
• Försök inte tända utrustingengangpágang;kontrollera att du utfor SAMTLIGA handlingar pá ratt satt om brännaren inte tänds omedelbart.

OBS! VÄNTA ALLTID NAGRA MINUTER INNAN DU FÖRSÖKER TÄNDA UTRUSTNINGEN IGEN. PÅ SÄ SÄTT FÖRHINDRAR DU ATT DET SAMLAS GAS RUNT BRÄNNAREN. ANNARS KAN DET SLÄ KRAFTIGA ELDSLÁGOR UR UTRUSTNINGEN!

OBS! RÖR EJ vid parabolskärmen när utrustningen ar i drift och after det att den släckts. De ar dà sā heta att du kan drabbas av brännskador. Urustningen kan också regleras när den ar tänd (MIN och MAX). För användning av utrustingen anpassad for gasol utomhus och vid temperaturer under 2^ reckommenderar vi att använda propangas.

4-SLACKNING

1 - Vrid på vridknappen medsols till lage "0".
2 - Stick handen öppningen på sidan av det klockformade glasflaskskyddet och stäng kranen till gastillförseln.

OBS! OM UTRUSTNING INTE ANVÄNS PÅ EN TID BÖR BATTERIET AVLAGSNAS FRAN sin HALLARE. DÄRMED UNDVIKS ATT FRATANDE ÅMNEN SOM LÄCKER UT UR BATTERIET SKADAR UTRUSTNINGEN.

5-UNDERHALL

OBS! Kontrollera regelbundet med hjälp av sāpvatten eller liknande att apparatens rör, anslutningar och snabbanslutting (modellerna NOMAD och FIX) INTE LÄCKER. Kontrollera också att anslutningarna till gasflaskan eller gasledningen inte lacker.

Kontrollera alltid att kranen eller kranarna for gas och/ eller till brännaren ar stängda innan du utfor nagot som helst underhäll på utrustningen.

Underhalletinnebar:

• ren:g-ring av utrustingen på utsidan (använd en mjuk trasa till detta och neutrala rengöringsmedel. Häll aldrig ren:göringsmedlen direkt på de ytor som ska ren:goras).
• granskning och byte av gasledningen av gummi (L-max=1,5m), vid alla typer av skador aller after den tid och på de satt som foreskrivs i gällande lagar och foreskrifter i det land)darr uutrustningen installerats.
• kontrollera att snabbkopplingens delar fortfarande ar intakra och rengör dem. Använd endast originaldelar vid byte till följd av slitage.
• byte av batteriet for den elektroniska tändningen.

ALLA andra underhallsverksamheter erler andringar MASTE utforas av kvalificerad personal.

OBS! Kontrollera regelbundet med sapivatten erler liknande att gasledningen och anslutningen till gasflaskan INTE lacker.

5.1 BYTE AV INSPRUTNINGSMUNSTYCKE (skall endast utforas av behörig personal)

1-Avlagsna reglerings-/tandningsknoppen (1:Fig.12).
2 - Skruva loss ringen som häller upp den perforerade klockan som täcker brännarens inre konstruktion och skjut ringen nedät (2: Fig.12).
3 - Sank den perforerade klockan och stalcylindern forsiktigt.
4 - Identiera insprutningsmunstycket (3: Fig. 12). Skruva loss insprutningsmunstycket ur kapan under gasblandningsroret. Byt ut den. SE TILL ATT DU INTE SKADAR DE GANGADE DELARNA när du skruvar at insprutningsmunstycket helt och hallet
5 - Montera tillbaka tackplattan och de andra delarna som du avlagsnade pa ratt plats.

6 - PROBLEM

OBS! STÄNG gaskranen innan reparationsarbetena pâbörjas.

Om flamman inte brinner Near utrustningen anvands kan det bero pa:

1 -ett for svagt gasflode (dalgig gasbildning vid anvandning av gasol ell er smuts i utrustningen), blockerad ell der fekt tryckregulator.
2 - en plotslig vindstöt (över 3 m/s).
3 - brist pá gas (tom gasflaska aller avbrott i gasfödet) aller en defekt tryckregulator.
4 - termoomkopplaren bryter.
5 - defekt elektromagnetisk ventil.
6 - smuts i gasledningen.
7-gaslackor.
8 - urladdat batteri.
9 - dālig kontakt i elektroderna och/ aller defekta kablar

7-FORVARING

Om det ar troligt att utrustningen inte sca anvandas under en langre tid (slut pa sasongen aller annan anledning) sca den stallas pa en torr plats dar den inte kan skadas (modellerna NOMAD och FIX).

Fäst ALLTID skyddshattarna på snabbkopplingens båda delar och tæk ALLTID brännaren och sockeln for att forebygga stopp (spindelväv, damm) eller skador (bucklor, vaderforhällanden, osv.).

• Modell SPIDER: Täck ALLTID brännaren (sedan den helt svalnat) med att tygstycke für att forebygga stopp (spindelväv, damm) eller skador (bucklor osv.).

OBS! Förvara aldrig utrustingen tillsammans med en eller flera gasflaskor. Gasflaskorna ska forvaras utomhus i enlighem med gällande normer och foreskrifter.

8 - GARANTI

For Barbecook-grillar gäller en garanti på att er frän och med inköpsdatumet for eventuella tillverkningsfel. Garantin gäller endast under forutsättning att den Barbecook produit som omfattas av garantin används enl. beskrivningen ienna bruksanvisning. Spara inköpskvittot som dä gäller som garantibevis.

Viktig information.

Denna Barbecook produit ar inte konstruerad for yrkesmagg anvandning.

Eventuellt slitage, robstbildning, värmedeformation och missfärgning (gäller i synnerhet rostfritt material) av de delar som utsätts for varme, ar normalt och betraktas under inga omständigheter som tillverkningsfel. Det ar en logisk följd av användningen.

Dessutom ar det normalt att gallret och de utslitna delarna maste bytas after langvarigt bruk.
