BRUKSANVISNING EHF3120FOK ELECTROLUX

- Ikke bruk produktet med våte hender eller när det er i kontakt med vann.

Fare for skade på produktet.

- Ikke plasser varme kokekar på betjeningspanelet.

Fare for skade på produktet.

• Legg alltid lokk på kokekaret, hvis det er mulig.
• Sett kokekaret på kokesonen för du slår den på.
• Slå av kokesonene før tilberedningstiden er omme for å utnytte restvarmen.
• Bunnen av grytene må ha samme mål som kokesonen.

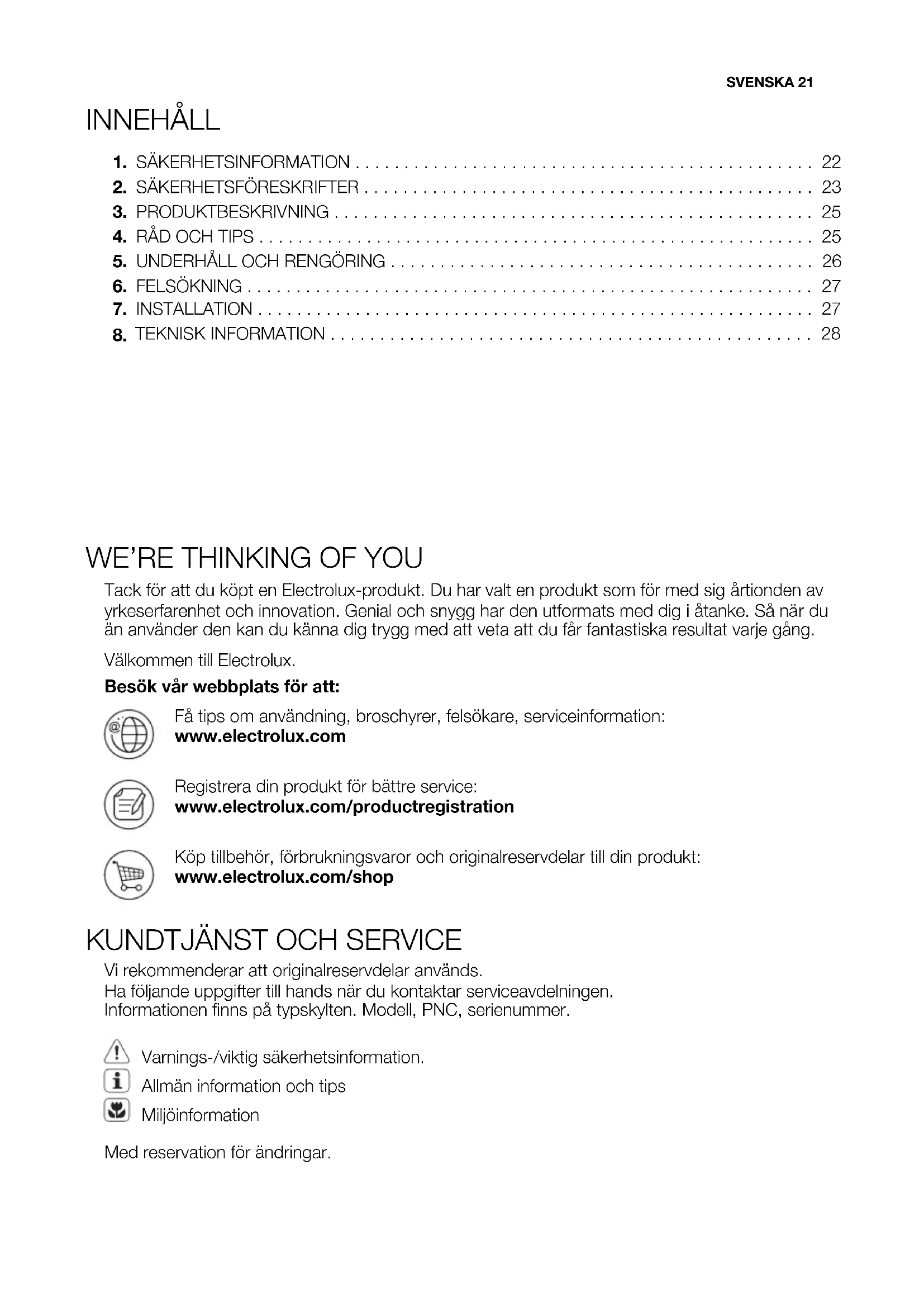

Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genial och snygg har den utformats med dig i åtanke. Så när du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation: www.electrolux.com

Registrera din produkt för bättre service: www.electrolux.com/productregistration

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen.

Informationen finns på typskylten. Modell, PNC, serienummer.

Varnings-/viktig säkerhetsinformation.

Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som or-sakats av felaktig installation eller användning. Förvara all-tid instruktionerna tillsammans med produkten för framti-da bruk.

1.1 Säkerhet för barn och handikappade

WARNING

Risk för kvävning, skador eller permanent invaliditet.

• Den här produkten kan användas av barn från åtta års ålder och personer med reducerad fysik, sensorisk eller mental förmåga, eller som saknar erfarenhet och kunskap, såvida de inte har tillsyn av någon person som är ansvarig för deras säkerhet.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när den är igång eller när den svalnar. Åtkomliga delar är mycket varma.
• Om produkten har ett barnlås rekommenderar vi att du aktiverar det.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

1.2 Allmän säkerhet

• Produkten och åtkomliga delar blir heta under användning. Vidrör inte värmeelementen.
• Använd inte produkten med en extern timer eller ett separat fjärrkontrollsystem.

• Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.

• Försök aldrig att släcka en eld med vatten, men stäng av produkten och täck över flamman, t.ex. med ett lock eller brandfilt.

• Förvara inte saker på kokytorna.
• Använd ej ångrengörare vid rengöring av produkten.
• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hällens yta eftersom de blir varma.
• Om ytan är sprucken, stäng av hushållsapparaten för att undvika risken för elektriska stötar.

2. ⚠ SÄKERHETSFÖRESKRIFTER

2.1 Installation

WARNING

Endast en behörig person får in- stallera den här produkten.

• Avlägsna all paketering.
• Installera och använd inte produkten om den är skadad.
• Följ de installationsinstruktioner som följer med produkten.
• Minsta avständ till andra produkter ska beaktas.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
• Täta skurna ytor med tätningsmedel för att förhindra att fukt får den att svälla.
• Skydda produktens botten mot ånga och fukt.
• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.
• Om produkten är installerad ovanför lädor måste utrymmet mellan produktens botten och den övre lådan var tillräckligt så att luft kan cirkulera.
• Produktens undersida kan bli het. Vi rekommenderar att en icke-brännbar separationspanel monteras under produkten så att man inte kommer åt undersidan.

Elektrisk anslutning

WARNING

Risk för brand och elektriska stö- tar.

• Alla elektriska anslutningar måste göras av en behörig elektriker.
• Produkten måste vara jordad.
• Produkten måste göras strömlös före alla rengöringsarbeten
• Använd rätt nätkabel.
• Låt inte elektriska ledningar trassla in sig.
• Kontrollera att nätkabeln eller kontakten (i förekommande fall) inte vidrör den heta produkten eller det heta kokkärlet när du ansluter produkten till närliggande uttag
• Kontrollera att produkten är rätt installerad. Lösa och ej fackmässigt monterade nätkablar eller kontakter (i förekommande fall) kan orsaka överhettning i kopplingsplinten.
• Kontrollera att ett skydd mot elektriska stötar är installerat.
• Dragavlastakabeln
• Kontrollera så att du inte skadar kontakten (i förekommande fall) och nätkabeln. Kontakta service eller en elektriker för att ersätta en skadad nätkabel.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler.

Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

- Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.

2.2 Använd

WARNING

Risk för skador, brännskador eller elstötar föreligger.

• Använd denna produkt i en hushållsmiljö.
• Ändra inte produktens specifikationer.
• Lämna inte produkten utan tillsyn under användning.
• Använd inte produkten med våta händer eller när den är i kontakt med vatten.
• Lägg inte bestick eller kastrullock på kokzonerna. De blir heta.
• Stäng av kokzonen efter användning.
• Använd inte produkten som arbets- eller avlastningsyta.
• Om produktens yta är sprucken ska du omedelbart koppla loss den från eluttaget. Detta för att förhindra elstötar.

WARNING

Det finns risk för eldsvåda eller explosion.

• Fetter och olja kan frigöra lättantändliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.
• Ångorna som frigörs i mycket het olja kan orsaka spontan förbränning.
• Använd olja, som kan innehålla matrester, kan orsaka brand vi lägre temperatur än olja som används för första gången.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättan-

tändliga produkter i, nära eller på produkten.

WARNING

Risk för skador på produkten föreligger.

• Placera inga heta kokkärl på kontrollpanelen.
• Låt inte kokkärl torrkoka.
• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.
• Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.
• Lägg inte aluminiumfolie på produkten.
• Kokkärl av gjutjärn, aluminium eller med skadad botten kan repa glaskeramiken. Lyft alltid upp dessa föremål när du måste flytta dem på kokhällen.

2.3 Skötsel och rengöring

WARNING

Risk för skador på produkten föreligger.

• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Spruta inte vatten eller ånga för att rengöra produkten.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slip-effekt, skursvampar, lösningsmedel eller metallföremål.

2.4 Avfallshantering

WARNING

Risk för kvävning eller skador.

• Kontakta kommunen för information om hur produkten kasseras korrekt.
• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.

3. PRODUKTBESKRIVNING

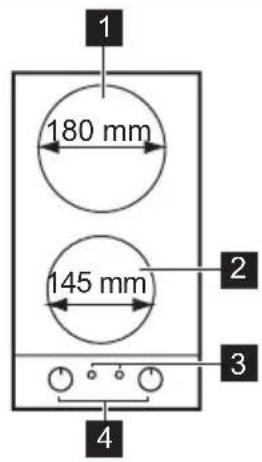

3.1 Allmän översikt

1 180 mm 145 mm 2 3 4

1 Kokzon
2 Kokzon
3 Restvärmeindikeringar
4 Reglagevred

3.2 Temperaturvred

0 12 11 10 9 8 7 6 5 4 3 2 1 I 2

1 Indikator
2 Värmeläge (0-12)

3.3 Restvärmeindikator

Restvärmeindikatorn tänds när en kokzon är varm.

WARNING

Risk för brännskador från restvärme!

3.4 Värmeläge

Vrid vredet medurs för att aktivera och öka värmeinställningen. Vrid vredet moturs för att minska värmeinställningen. Vrid vredet till 0 för att avaktivera.

4. RÅD OCH TIPS

4.1 Kokkärl

Information om kokkärlen

- Kokkärlens botten skall vara så tjock och så plan som möjligt.

- Kokkärl av emaljerat stål med aluminium- eller kopparbotten kan orsaka färgskiftning på glaskeramiken.

4.2 Spara energi

Så här sparar du energi

• Sätt om möjligt alltid ett lock på kokkärlet.
• Sätt kokkärl på kokzonen innan den slås på.
• Stäng av kokzonen innan tillagningen är klar för att utnyttja restvärmen.
• Botten på pannor och kokkärl måste vara lika stor som kokzonen.

4.3 Exempel på olika typer av tillagning

Uppgifterna i tabellen är endast avsedda som vägledning.

Vär- tillämpning: Tid Tipsmelä-ge
1 För varmhållning av maträtter. efter	behov	Lägg ett lock på ett kokkärl.
1-3 För att laga hollandaisesås och smälta smör, choklad och gela-tin.	5-25 min	Blanda med jämna mellan-rum.
1-3 För att få fluffiga omeletter och äggstanning att stelna.	10-40 min	Tillaga med lock.
4-6 För att sjuda ris och mjölkbase-rade rätter och för att värma upp färdiglagad mat.	25-50 min	Tillsätt minst två gånger så mycket vätska som ris.Rör om mjölkrätter efter halva tiden.
4-6 För att ångkoka grönsaker, fisk och kött.	20-45 min	Tillsätt några matskedar väts-ka.
5-7 För att ångkoka potatis. 20-60	min	Använd max. 1⁄4 liter vatten till 750 g potatis.
5-7 För att tillaga större mängder mat, stuvningar och soppor.	60-150 min	Tillsätt max 3 l vätska till in-gredienserna.
8-9 För att lätt steka schnitzel, kalv cordon bleu, kotletter, kroketter, korv, lever, ägg, pannkakor och munkar och för att tillaga en red-ning.	efter behov	Vänd efter halva tiden.
10-11 För att kraftigt steka potatiskro-ketter, biff och stekar.	5-15 min	Vänd efter halva tiden.
11-12 För att koka stora mängder vatten, koka pasta, bryna kött (gulasch, gryt-stek) och fritera pommes frites.

5. UNDERHÅLL OCH RENGÖRING

Rengör produkten efter varje användningstillfälle.

Använd alltid kokkärl med ren botten.

Repor eller mörka fläckor på glaskeramiken har ingen inverkan på hur produkten fungerar.

För att ta bort smuts:

1. – Ta omedelbart bort: smält plast, plastfolie och mat med socker. Smutsen kan skada produkten om du inte gör detta. Använd en speciell skrapa för glaset. Sätt skrapan

snett mot glasytan och för bladet över ytan.

- Ta bort när produkten svalnat tillräckligt: kalkringar, vattenringar, fettstänk, glänsande metalliska missfärgningar. Använd ett speciellt

rengöringsmedel för glaskeramik eller rostfritt stål.

1. Rengör produkten med en fuktig duk och lite rengöringsmedel.

2. Torka sedan produkten torr med en ren duk.

3. FELSÖKNING

Problem Möjlig orsak Lösning
Det går inte att aktivera eller använda produkten.	Sätt på hällen igen och	ställ in värmeläget inom 10 sekunder.
Problem med elsystemet i huset.		Kontrollera säkringen i säkringshållaren i fastighetens elsystem. Om säkringen går gång på gång, tala med en kvalificerad elektriker.
Restvärmeindikatorn tänds inte.	Kokzonen är inte varm eftersom den bara har varit påslagen en kort stund.	Kontakta vår serviceavdelning om kokzonen varit på tillräckligt länge för att vara varm.

Kontakta återförsäljaren eller kundtjänst om du inte kan avhjälpa problemet med ovanstående förslag. Meddela data från typskylten, den tresiffriga koden och ko- den för glaskeramiken (den sitter i hörnet på hällen) och felmeddelande som visas.

Säkerställ att du har använt produkten på rätt sätt. Annars kommer besök från servicetekniker eller fackhandlare inte att vara kostnadsfritt, inte ens under garantitiden. Anvisningar för kundservice och garantibestämmelser finns i garantihäftet.

7. INSTALLATION

WARNING

Se säkerhetsavsnitten.

Före installationen

Anteckna informationen nedan på typskylten innan produkten installeras. Typskylten sitter på undersidan av produktens hölje.

• Modell ....
• PNC (produktnr) ....
• Serienummer ......

7.1 Inbyggnadsprodukter

- Inbyggnadsprodukter får endast användas efter installation i lämpliga inbyggnadsenheter och arbetsbänkar enligt gällande standarder.

7.2 Nätkabel

• Produkten är försedd med en nätkabel.
• Om nätkabeln skadats måste den bytas ut mot en specialkabel (typ H05BB-F Tmax 90 °C; eller högre). Kontakta din lokala servicestation.

7.3 Sätta fast tätningen.

• Rengör kanterna på urtaget i bänkskivan.
• Sätt fast tätningslisten runt den nedre kanten på produkten längs ytterkanten

på glaskeramiken. Dra inte ut den. Låt ändarna vara kvar i mitten av ena sidan. När du skurit den i lagom längd (lägg till några mm) trycker du samman de två ändarna.

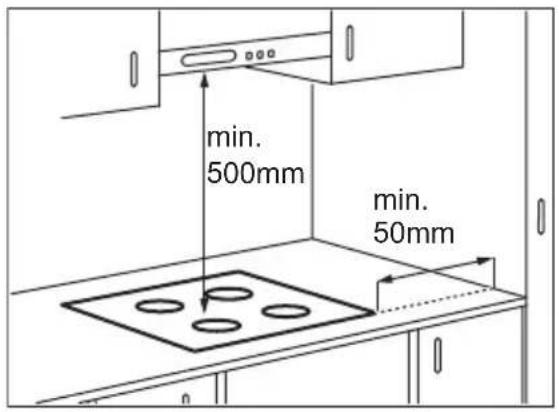

7.4 Montering

Effekt för kokzonerna

Kokzon Nominell effekt (max värmeläge) [W]

Mitten bak - 180 mm 1800 W

Mitten fram - 145 mm 1200 W

9. MILJÖSKYDD

Återvinn material med symbolen 📁.

Återvinn förpackningen genom att placera den i lämpligt kärl.

Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska

och elektroniska produkter. Släng inte produkter märkta med symbolen ✉ med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
