BRUKSANVISNING D25404 DEWALT

Vis instruksjonshåndboken för bruk.

Bruk hørselsvern.

Bruk hørselsvern.

PLASSERING AV DATOKODE (FIG. 1)

Alltid vikle ut kabelen fullstendig när du bruker en kabeltrommel.

MONTERING OG JUSTERING

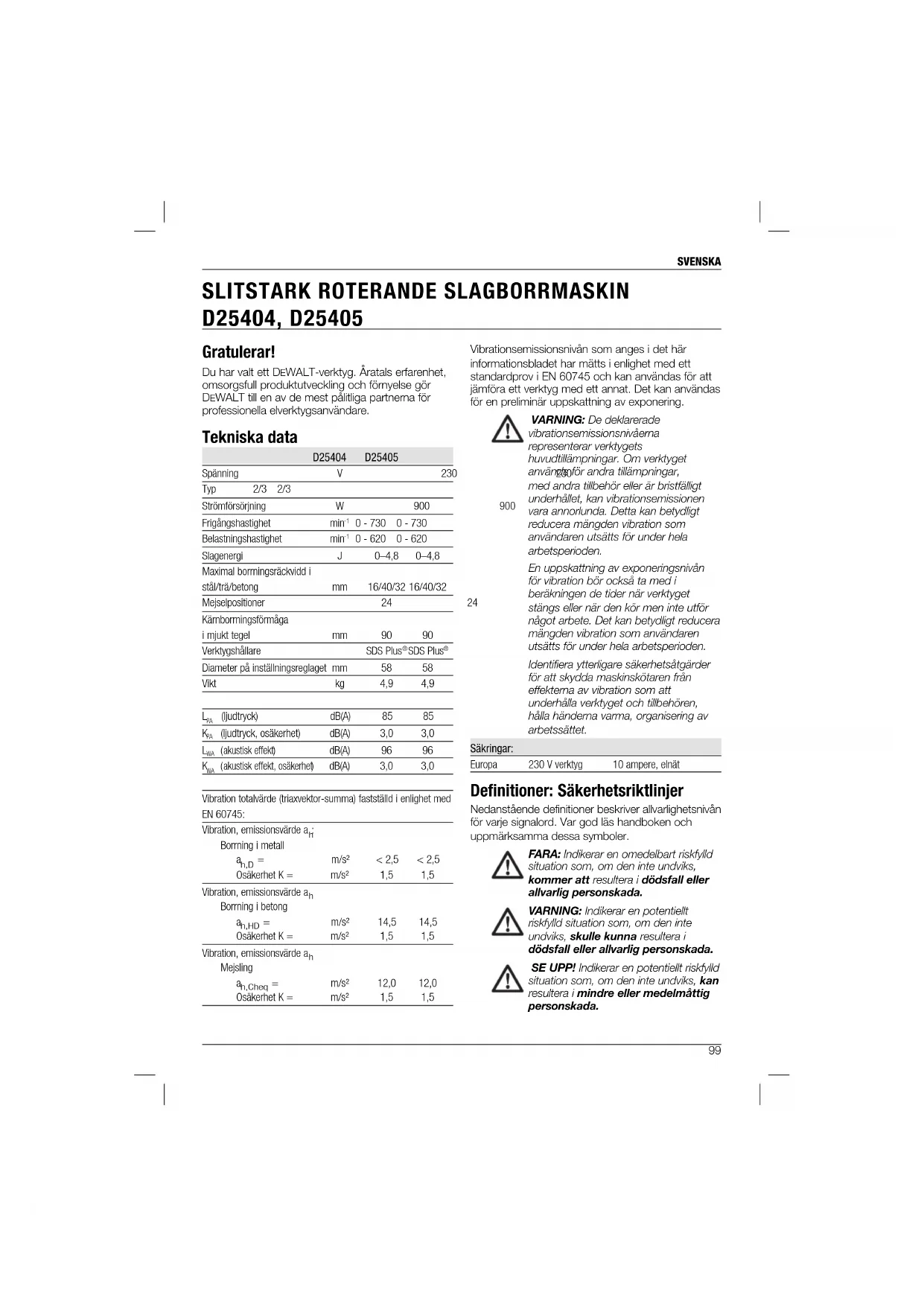

Du har valt ett DEWALT-verktyg. Åratals erfarenhet, omsorgsfull produktutveckling och förnyelse gör DEWALT till en av de mest pålitliga partnerna för professionella elverktygsanvändare.

Tekniska data

	D25404	D25405
Spänning	V		230
Typ 2/3 2/3
Strömförsörjning	W		900
Frigångshastighet	min ^-1	0 - 730	0 - 730
Belastningshastighet	min ^-1	0 - 620	0 - 620
Slagenergi	J	0-4,8	0-4,8
Maximal bormingsräckvidd i stål/trä/betong	mm	16/40/32	16/40/32
Mejselpositioner		24
Kärnbormingsförmåga i mjukt tegel	mm	90	90
Verktygshållare		SDS Plus ^46	SDS Plus ^46
Diameter på inställningsreglaget	mm	58	58
Vikt	kg	4,9	4,9
L_H (ljudtryck)	dB(A)	85	85
K_H (ljudtryck, osäkerhet)	dB(A)	3,0	3,0
L_Wt (akustisk effekt)	dB(A)	96	96
K_Wt (akustisk effekt, osäkerhet)	dB(A)	3,0	3,0

Vibration totalvärde (triaxvektor-summa) fastställd i enlighet med EN 60745:

Vibration, emissionsvärde a_H
Borning i metall
a_h,D =	m/s2	< 2,5	< 2,5
Osäkerhet K =	m/s2	1,5	1,5
Vibration, emissionsvärde a_H
Borning i betong
a_h,HD =	m/s2	14,5	14,5
Osäkerhet K =	m/s2	1,5	1,5
Vibration, emissionsvärde a_H
Mejsling
a_h,Cheq =	m/s2	12,0	12,0
Osäkerhet K =	m/s2	1,5	1,5

Vibrationsemissionsnivån som anges i det här informationsbladet har mätts i enlighet med ett standardprov i EN 60745 och kan användas för att jämföra ett verktyg med ett annat. Det kan användas för en preliminär uppskattning av exponering.

WARNING: De deklarerade

huvudtillämpningar. Om verktyget

använgsfor andra tillämpningar,

med andra tillbehör eller är bristfälligt

underhället, kan vibrationsemissionen

vara annorlunda. Detta kan betydi

reducera mängden vibration som

användaren utsätts för under hela

arbetsperioden.

24

En uppskattning av exponeringsnivån

för vibration bör också ta med i

beräkningen de tider när verktyget

stängs eller när den kör men inte utför

något arbete. Det kan betydligt reducera

mängden vibration som användaren

utsätts för under hela arbetsperioden.

Identifiera ytterligare säkerhetsätgårder

för att skydda maskinskötaren från

effekterna av vibration som att

underhålla verktyget och tillbehören,

hålla händerna varma, organisering av

arbetssättet.

Säkringar:

Europa 230 V verktyg 10 ampere, elnät

Definitioner: Säkerhetsriktlinjer

Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler.

FARA: Indikerar en omedelbart riskfylld

situation som, om den inte undviks,

kommer att resultera i dödsfall eller

allvarlig personskada.

WARNING: Indikerar en potentiellt

riskfylld situation som, om den inte

unoviks, skulle kunna resultera i

dödsfall eller allvarlig personskada.

SE UPP! Indikerar en potentiellt riskfylld

situation som, om den inte undviks, kan resultera i mindre eller medelmättig

personskada.

SVENSKA

OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada.

Angerisk för elektrisk stöt.

Anger risk för eldsvåda.

EG-deklaration om överensstämmelse

MASKINDIREKTIV

D25404, D25405

DEWALT deklarerar att dessa produkter, beskrivna under "tekniska data" uppfyller: 98/37/EC (till dec. 28, 2009), 2006/42/EC (från dec. 29, 2009), EN 60745-1, EN 60745-2-1, EN 60745-2-2.

Dessa produkter uppfyller dessutom direktiv 2004/108/EC. För mer information, var god kontakta DEWALT på följande adress, eller se handbokens baksida.

Undertecknad är ansvarig för sammanställning av den tekniska filen och gör denna förklaring å DEWALTs vägnar.

Horst Grossmann

Vice Verkställande Direktor, Teknik och

Produktutveckling

WARNING: Läs bruksanvisningen för att minska risken för personskada.

Allmänna säkerhetsvarningar för elverktyg

WARNING! Läs säkerhetsvarningarna och instruktionerna. Om varningarna och instruktionerna inte följs kan det resultera i elektrisk stöt, brand och/eller allvarlig personskada.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS

Termen "elverktyg" i vamingar, syftar på ditt eldrivna elverktyg (anslutet via sladd till eluttag), eller ditt batteridnivna (sladdlösa) elverktyg.

1) SÄKERHET I ARBETSLOKALEN

a) Håll arbetsområdet rent och väl belyst. Fullbelamrade eller mörka områden inbjuder till olyckor.
b) Använd inte elverktyg i explosiva miljöer, så som i närheten av lättantändliga vätskor, gaser eller damm. Elverktyg åstadkommer gnistor som kan antända damm och gaser.
c) Håll barn och åskådare på avständ när elverktyget används. Distraktioner kan få dig att förlora kontrollen.

2) ELSÄKERHET

a) Elverktygets kontakt måste passa eluttaget. Kontakten bör aldrig, på något som helst sätt, modifieras. Använd inte adapterkontakter med jordade elverktyg. Icke modifierade kontakter och passande eluttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade ytor, så som rör, element, spisar och kylskåp. Ökad risk för elektrisk stöt föreligger om din kropp är jordad.
c) Utsätt inte elverktyg för regn eller våta miljöer. Risken för elektrisk stöt ökar om vatten kommer in i elverktyget.
d) Använd inte sladden på olämpligt sätt. Använd aldrig sladden för att bära, dra eller dra ur kontakten till elverktyget. Håll sladden borta från hetta, olja, vassa kanter och rörliga maskindelar. En skadad eller tilltrasslad sladd ökar risken för elektrisk stöt.
e) Vid användande av elverktyget utomhus bör en förlängningssladd anpassad för utomhusbruk användas. Användande av sladd anpassad för utomhusbruk minskar risken för elektrisk stöt.
f) Om användning av elverktyg i fuktiga miljöer inte går att undvika, skall strömtillförsel med jordfelsbrytare (residual current device, RCD) användas. Att använda en jordfelsbrytare, reducerar risken för elektrisk stöt.

3) PERSONSÄKERHET

a) Var alert, håll ögonen på vad du gör och använd sunt förnuft då du använder ett elverktyg. Använd inte elverktyg då du är trött eller påverkad av droger, alkohol eller läkemedel. Ett ögonblicks ouppmärksamhet under användande av ett elverktyg kan resultera i allvarlig personskada.

SVENSKA

b) Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning så som andningsskydd, halkfria skyddsskor, hjälm och hörselskydd, använda på lämpligt sätt minskar personskador.

c) Förhindra att verktyget startas av misstag. Se till att strömbrytaren står i AV-läge, före du kopplar verktyget till strömkälla och/eller batteripaket, eller då du lyfter eller bär det. Att bära elverktyg med fingret på strömbrytaren eller att koppla på strömmen då strömbrytaren är påslagen inbjuder till olyckor.

d) Avlägsna alla justeringsnycklar och skiftnycklar innan elverktyget slås på. En skiftnyckel eller skruvnyckel som sitter kvar i en roterande del av ett elverktyg kan orsaka personskada.

e) Sträck dig inte för långt. Ha alltid säkert fotfäste och balans. Det ger bättre kontroll över elverktyget i oväntade situationer.

f) Bär lämplig klädsel. Bär inte löst hängande kläder eller smycken. Håll här, kläder och handskar borta från rörliga maskindelar. Löst hängande kläder, smycken och längt här kan fastna i rörliga maskindelar.

g) Om utrustning tillhandahålls för utsugning och insamling av damm, försäkra dig om att de är anslutna och använda på rätt sätt. Användande av damminsamlingssystem, kan reducera dammrelaterade faror.

4) ANVÄNDNING OCH VÅRD AV ELVERKTYG

a) Pressa inte för hårt på elverktyget. Använd rätt elverktyg för rätt uppgift. Elverktyget kommer att utföra arbetet bättre och säkrare om det används för arbete på den nivå det är avsett för.

b) Använd inte elverktyget om det inte kan slås av och på med strömbrytaren. Ett elverktyg som inte kan kontrolleras via strömbrytare är farligt att använda och måste repareras.

c) Koppla ur kontakten från strömkällan och/eller batteripaketet från elverktyget före du gör justeringar, byter tillbehör, eller lägger undan elverktyget. Sådana förebyggande säkerhetsåtgärder minskar risken för att elverktyget slås på av misstag

d) Förvara oanvända elverktyg utom räckhåll för barn och låt inte personer som inte känner till elverktygets funktioner och de här instruktionerna, använda elverktyget. Elverktyg är farliga om de sätts i håndema på användare utan träning.

e) Vård av elverktyg. Kontrollera om det finns rörliga delar som inte sitter rätt eller som har fastnat, delar som är trasiga eller annat som kan påverka elverktygets funktion. Om elverktyget är skadat bör det repareras före det används. Många olyckor orsakas av bristfälligt underhållina elverktyg.

f) Håll skärverktyg skarpa och rena. Om skärverktyg är väl underhållna med skarpa eggar minskar det risken för att de ska fastna och det gör dem lättare att kontrollera.

g) Använd elverktyget, tillbehör och bitar osv. i enlighet med de här instruktionerna och med hänsyn till arbetsförhållanden och det arbete som skall utföras. Användande av elverktyget för andra ändamål än det är menat för, kan orsaka farliga situationer.

5) SERVICE

a) Låt enbart kvalificerad reparatör som använder identiska ersättningsdelar reparera ditt elverktyg. Det kommer att garantera uppehållande av elverktygets säkerhet.

Tillkommande Specifi ka Säkerhetsregler för Roterande Hammare

• Bär öronskydd. Att utsättas för buller kan orsaka hörselförlust.
• Använd de hjälphandtag som levereras med verktyget. Förlust av kontroll kan orsaka personskada.
• Håll verktyget via isolerade greppytor när du utför ett arbete där kapningsverktyget kan komma i kontakt med dold träddragning eller med sin egen sladd. Kontakt med en strömförande tråd gör också exponerade metalldelar hos verktyget strömförande och kan ge handhavaren en stöt.
• Använd klämmor eller annan praktisk metod för att förankra och stödja arbetsstycket på en stabil plattform. Att hålla arbetet med handen eller mot din kropp är instabilt, och kan leda till förlust av kontroll.
• Bär skyddsglasögon eller annat ögonskydd. Slaghamrande verksamhet gör att flisor flyger omkring. Flygande partiklar kan orsaka permanent ögonskada. Bär ett dammfilterskydd eller respirator för tillämpningar som alstrar damm. Öronskydd kan behövas för de fiesta tillämpningar.
• Håll alltid ett stadigt tag om verktyget. Försök inte att använda detta verktyg utan att hålla det med bägge händer.

SVENSKA

Vi rekommenderar att sidohandtaget alltid används. Att använda detta verklyg med en hand resulterar i förlust av kontroll. Att genombryta eller påträffa hårdå material såsom armering kan också vara riskabelt. Dra åt sidohandtaget ordentligt före användning.

• Använd inte detta verktyg under långa tidsperioder. Vibration som orsakas av hammarens arbete kan vara skadlig för dina händer och armar. Använd handskar för att få extra dämpning, och begränsa användningstiden genom ta täta raster.
• Reparera inte själv upp borrspetsar. Repareraring av mejsel bör göras av en behörig specialist. Felaktigt reparerade mejslar kan orsaka personskada.
• Bär handskar när du arbetar med verktyget eller byter ut borrspetsar. De åtkomliga metalldelarna på verktyget och borrspetsarna kan bli extremt heta under arbetet. Små bitar av avbrutet material kan skada blottade händer.
• Lägg aldrig ifrån dig verktyget förrän borrspetsen har stannat helt och hålet. Borspetsar i rörelse kan orsaka personskada.
• Slå inte på borrspetsar som har fastnat med en hammare för att få loss dem. Småbitar av metall eller materialflisor skulle kunna lossna och orsaka personskada.
• En aning slitna mejslar kan vässas genom slipning.
• Håll starkströmssladden borta från den roterande borrspetsen. Linda inte sladden runt någon del av din kropp. En elektrisk sladd lindad runt en roterande borrspets kan orsaka personskada och förlust av kontroll.

Inneboende risker

Följande risker är naturligt förekommande vid användningen av roterande hammare:

- Personskador orsakade av att vidröra verktygets roterande eller heta delar.

Trots applicering av de relevanta säkerhetsbestämmelsema och implementeringen av säkerhetsapparater kan vissa återstående risker inte undvikas. Dessa är:

• Hörselnedsättning.
• Risk för att klämma fingrar vid byte av tillbehör.
• Hälsonisker orsakade av inandning av damm som utvecklas vid arbete med betong och/eller murverk.

Märkningar på verktyg

Följande bildikoner visas på verktyget:

Läs instruktionshandbok före användning.

Bär öronskydd.

Bär ögonskydd.

Datumkoden (m), som även inkluderar tillverkningsår, står tryckt på ytan där man sätter ihop verktyget och batteriet.

Exempel:

2009 XX XX

Tillverkningsår

Förpackningsinnehåll

Förpackningen innehåller:

1 Slitstark roterande slagborrmaskin
1 Sidohandtag
1 Djupjusteringsstav
1 Satslåda
1 Nyckellös chuck (D25405K)
1 Skyddsglasögon (D25405K)
1 Arbetshandskar (D25405K)
1 Hårt fodral (D25405K)
4 HSS-borrspetsar (D25405K)
4 Bradpoint-borrspetsar (D25405K)
2 Flatwood-borrspetsar (D25405K)
2 SDS Plus-borrspetsar (D25405K)
1 SDS PluS mejsel (D25405K)
1 Instruktionshandbok
1 Sprängskiss
- Kontrollera med avseende på skada på verktyget, på delar eller tillbehör som kan tänkas ha uppstätt under transporten.
- Ta dig tid att grundligt läsa och förstå denna handbok före användning.

BESKRIVNING (FIG. 1)

WARNING: Modifiera aldrig elverktyget eller någon del av det. Skada eller personskada skulle kunna uppstå.

SVENSKA

a. Hastighetsomkopplare
b. Lägesväljare
c. Säkerhetslås
d Verktygshållare
e Dammkåpa
f. Låskrage
g. Djupjusteringsstav
h. Sidohandtag
i. Djupstoppsklämma

AVSEDD ANVÄNDNING

Din roterande slagborrmaskin har konstruerats för yrkesmässig roterande borning och slagborrning, liksom också lätt flisning, mejsling och rivningsarbetes-tillämpningar, och för kärnborning med karbidtopp.

Använd INTE under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser.

Dessa roterande slagborrmaskiner är yrkesmässiga elverktyg.

LÄT INTE barn komma i kontakt med verktyget. Överinseende erfordras när oerfarna användare använder detta verktyg.

Vridmomentsbegränsande koppling

Alla roterande slagborrmaskiner är utrustade med en vridmomentbegränsande koppling som minskar den maximala vridmoment-reaktion som överförs till användaren i händelse av att en borrspets fastnar. Denna egenskap hindrar också växlingen och den elektriska motom från att överstegras. Den vridmomentbegränsande kopplingen har blivit fabriksinställd och kan inte justeras.

Varierbar hastighet

Funktionen för varierbar hastighet möjliggör att hastigheten långsamt ökar, och förhindrar på så sätt att borrspetsen vandrar bort från det avsedda hålläget vid start. Funktionen minskar också att den omedelbara vridmoment-reaktionen överförs till växlingen och användaren, om hammaren startas med borrspetsen i ett befintligt håll.

Elektrisk Säkerhet

Den elektriska motorn har konstruerats för endast en spänning. Kontrollera alltid att strömförsörjningen motsvarar spänningen på klassificeringsplattan.

Din DEWALT-laddare är dubbel-isolerad i enlighet med EN 60745; därför behövs ingen jordningstråd.

Om starkströmssladden är skadad måste den bytas ut mot en speciellt preparerad sladd som finns att få genom DEWALTS serviceorganisation.

Användning av Förlängningssladd

En förlängningssladd bör inte användas, såvida den inte är absolut nödvändig. Använd en godkänd förlängningssladd, lämplig för din laddares strömmatning (se tekniska data). Minsta ledningsstorlek är 1 mm²; maximala längden är 30 m.

Vid användning av en sladdvinda, dra alltid ut sladden helt och hållet.

HOPMONTERING OCH JUSTERING

WARNING: För att minska risken

för personskada, stäng av enheten och koppla bort maskinen från strömkällan innan du installerar och ta bort tillbehör, före justering eller ändring av inställningar eller vid reparationer. Se till att startknappen är i AV-läge. En oavsiktlig igångsättning kan orsaka personskada.

Att Välja Arbetsläge (fig. 2)

Verktyget kan användas i följande arbetslägen:

Roterande borning: för skruvdragning och borning i stål, trä och plast

Slagborrning: för borrningsarbeten i betong och murverk.

Enbart slagborning: för lätt flisning, mejsling och rivningsarbetes-tillämpningar. I detta läge kan verktyget också användas som en hävstång för att frigöra en borrspets som har fastnat.

Borrspetsrotation: icke-arbetande läge används bara för att rotera in en platt mejsel på önskad plats.

1. För att välja detta arbetsläge, tryck på säkerhetsläset (c) och vrid lägesväljarens omkopplare (b) till dess den pekar på symbolen för det erforderliga läget.
2. Släpp loss säkerhetslåset och kontrollera att lägesväljarens omkopplare är låst på plats.

WARNING: Välj inte arbetsläge medan verktyget är igång.

Indexering av Mejsel-läget

Mejseln kan indexeras och låsas i 24 olika lägen.

1. Vrid lägesväljarens omkopplare (b) tills den pekar på 'borrspetsrotation'-läget.

SVENSKA

1. Vrid mejseln till det önskade läget.
2. Vrid lägesväljarens omkopplare (b) till 'endast hammare'-läget.
3. Vrid mejseln tills den låser på plats.

Insättning och Borttagning av SDS Plus®-tillbehör (fig. 3)

Detta verktyg använder SDS Plus®-tillbehör (se inlagan i fig. 3 för ett tvärsnitt av ett SDS Plus® borrspetsskaft). Vi rekommenderar att bara använda yrkesmässiga tillbehör.

1. Rengör och smörj borrspetsskaftet.
2. Sätt in borrspetsskaftet i verktygshållaren (d).
3. Skjut ner borrspetsen och vrid den en aning tills den passar i spåren.
4. Dra på borrspetsen för att kontrollera att den är ordentligt låst. Hammar-funktionen kräver att borrspetsen kan röra sig axiellt flera centimeter när den är låst i verktygshållaren.
5. För att avlägsna en borrspets, dra tillbaks verktygshållarens läshylsa (j) och dra ut borspetsen.

WARNING: Bär alltid handskar när du byter tillbehör. De blottade metalldelarna på verktyget och tillbehöret kan bli extremt heta under arbetet.

Inpassning av Sidohandtaget (fig. 4)

Sidohandtaget (h) kan monteras för att passa både högerhänta och vänsterhänta användare.

WARNING: Använd inte verktyget utan sidohandtaget ordentligt påmonterat.

1. Lossa sidohandtaget.
2. För högerhänta användare: dra sidohandtagets klämma över inställningsreglaget bakom verktygshållaren, handtaget åt vänster.
   För vänsterhänta användare: dra sidohandtagets klämma över inställningsreglaget bakom verktygshållaren, handtaget åt höger.
3. Vrid sidohandtaget till det önskade läget och skruva fast handtaget.

Inställning av Borrningsdjupet (fig. 5)

1. Sätt in den erforderliga borrspetsen så som beskrivs härovan.
2. Lossa djupstoppsklämman (i).

3. Passa in djupjusteringsstaven (g) genom hålet i djupstoppsklämman.

4. Justera borrningsdjupet så som visas.

5. Dra åt djupstoppsklämman.

Utbyte av Verktygshållaren med Chicken (fig. 6)

Den nyckellösa chucken DT7018 är standard för modell D25405K och finns tillgänglig som tillbehör för modell D25404K.

1. Vrid läskragen (f) till upplåst läge, och dra av verktygshållaren (d).
2. Skjut på chucken (k) på drivaxeln och vrid läskragen till läslåget.
3. För att byta ut chicken med verktygshållaren, ta först bort chicken på samma sätt som verktygshållaren togs bort. Placera därefter verktygshållaren på samma sätt som chicken sattes på.

WARNING: Använd aldrig standard-chuckar i slagbonningsläget.

Dammkåpan (e) hindrar att damm får tillträde till mekanismen. Byt ut en sliten dammkåpa omedelbart.

1. Dra tillbaks verktygshållarens låshylsa (j) och dra av dammkåpan (e).
2. Sätt på den nya dammkåpan.
3. Släpp verktygshållarens läshylsa.

ANVÄNDNING

Bruksanvisning

• laktta alltid säkerhetsinstruktionerna och tillämpbara bestämmelser.
  • Var medveten om placeringen av rördragning och träddragning.
• Applicera bara ett försiktigt tryck på verktyget (ung. 5 kg). För stor kraft påskyndar inte borningen, men minskar verktygets prestation och kan eventuellt förkorta verktygets livslängd.
• Borra eller driv inte ner för djupt, för att förhindra skada på dammkåpan.
• Häll alltid verktyget stadigt med bägge händer, och se till att du står stadigt. Använd alltid verktyget med sidohandtaget ordentligt monterat.

Korrekt Handplacering (bild 1, 7)

WARNING: För att minska risken för allvarlig personskada, använd ALLTID korrekt handställning, så som visas.

WARNING: För att minska risken för allvarlig personskada, håll ALLTID verktyget säkert, för att förekomma en plötslig reaktion.

Korrekt handplacering innebär en hand på sidohandtaget (h) och den andra handen på huvudhandtaget (l).

Att Sätta På och Stänga Av (fi g. 1)

För att köra verktyget, tryck på hastighetsomkopplaren (a). Det tryck som sälts på hastighetsomkopplaren bestämmer verktygets hastighet.

För att stoppa verktyget, släpp omkopplaren.

Slagborrning (fig. 1)

BORRNING MED EN SOLID BORRSPETS

1. Vrid lägesväljarens omkopplare (b) till "slagbornings"-läget.
2. Sätt in den tillämpliga borrspetsen. För bästa resultat använd högkvalitets-borrar med karbidspets.
3. Justera sidohandtaget (h) efter behov.
4. Om så behövs, ställ in bormingsdjupet.
5. Märk ut den punkt där hålet ska borras.
6. Placera borrspetsen på denna plats och sätt på verktyget.
7. Stäng alltid av verktyget när arbetet är klart, och innan du drar ur kontakten.

Borrning med en Kärnborr

1. Ställ in lägesväljaren (b) till "slagbormings"-läget.
2. Justera sidohandtaget (h) efter behov.
3. Sätt in den tillämpliga kämborren.
4. Montera in centerborren i kärnborren.
5. Placera centerborren på platsen och tryck på omkopplaren för varierbar hastighet (a). Borra tills kärnan tränger igenom in i betongen, ung. 1 cm.
6. Sluta borra och ta bort centerborren. Sätt tillbaks kärnborret i hålet och fortsätt borra.
7. Vid borning genom en struktur som är tjockare än kärnborrets djupgående, bryt loss den runda cylindern av betong eller kämmaterial inuti

borrspetsen med regelbundna mellanrum. För att undvika önskad lossbrytning av betong runt hålet, borra först ett hål med samma diameter som centerborret, hela vägen genom strukturen. Borra därefter kärnhålet halvvägs in från vardera sidan.

1. Stäng alltid av verktyget när arbetet är klart, och innan du drar ur kontakten.

Roterande Borrning (fig. 1)

1. Ställ in lägesväljarens omkopplare (b) på läget för "roterande borning".
2. Byt ut verktygshållaren mot chucken (DT7018).
3. Fortsätt så som beskrivs för slagborning.

WARNING: Använd aldrig standard-chuckar i slagbornningsläget.

Flisning och Mejsling (fig. 1)

1. Vrid lägesväljarens omkopplare (b) till 'endast hammare'-läget.
2. Sätt in den tillämpliga mejseln och vrid den för hand för att låsa den i en av 24 lägen.
3. Justera sidohandtaget (h) efter behov.
4. Starta verktyget och börja arbeta.
5. Stäng alltid av verktyget när arbetet är klart, och innan du drar ur kontakten.

- Använd inte detta verktyg för att blanda eller pumpa lättantändliga eller explosiva vätskor (bensin, alkohol, etc.).

- Blanda eller rör inte lättantändliga vätskor vars etiketter anger detta.

UNDERHÅLL

Ditt DEWALT elverktyg har konstruerats för att arbeta över en lång tidsperiod med minimalt underhåll. Kontinuerlig tillfredsställande drift beror på ordentlig verktygsvård och regelbunden rengöring.

WARNING: För att minska risken

för personskada, stäng av enheten och koppla bort maskinen från strömkällan innan du installerar och tar bort tillbehör, före justering eller ändring av inställningar eller vid reparationer. Se till att startknappen är i AV-läge. En oavsiktlig igångsättning kan orsaka personskada.

- Denna maskin kan inte servas av användaren. Ta verktyget till ett behörigt reparationsombud för DEWALT efter ungefär 40 timmars

SVENSKA

användning. Om problem uppstår före denna tid, kontakta ett behörigt reparationsombud för DEWALT.

- Verktyget kommer automatiskt att stängas av när kolborstarna är nedslitna.

Borstar

DEWALT använder ett avancerat system med borstar som automatiskt stannar borren när borstarna slits ut. Detta förebygger allvarlig skada på motorn. Nya borstuppsättningar finns tillgängliga hos behöriga DEWALT serviceombud. Använd alltid identiska utbytesdelar.

Smörjning

Ditt elverktyg behöver ingen ytterligare smörjning. De tillbehör och tillsatser som används måste regelbundet rundsmörjas runt SDS Plus® -passningen.

Rengöring

WARNING! Blås ut smuts och damm ur verktygshuset med torr luft när man kan se smuts samlas i och runt luftventilerna. Bär godkända skyddsglasögon och godkänd andningsmask när du utför denna procedur.

VARNING! Använd aldrig lösningsmedel eller andra starka kemikalier för rengöring av de delar som inte är av metall. Kemikalierna kan försvaga materialet i de här delarna. Använd en trasa enbart fuktad med vatten och mild tvållösning. Låt aldrig vätska komma in i verktyget och sånk aldrig någon del av verktyget i vätska.

Valfria tillbehör

WARNING! Då andra tillbehör än de som erbjuds av DEWALT inte har testats med den här produkten, kan användande av sådana tillbehör vara farligt. För att minska olycksrisken bör enbart tillbehör rekommenderade av DEWALT användas med den här produkten.

Diverse typer av SDS Plus® borrspetsar och mejslar finns att tillgå som tillbehör.

Rådgör med din handlare för information om lämpliga tillbehör.

Miljöskydd

Separat avfallshantering. Den här produkten skall inte kastas bort tillsammans med normalt hushållsavfall.

Kasta inte bort din DEWALT produkt tillsammans med hushållsavfall, om du en dag finner att den behöver bytas ut, eller du inte längre har användning för den. Lämna den här produkten till separat avfallsinsamling.

Separat insamling av använda produkter och paketeringsmaterial, gör det möjligt att återvinna material. Återvinning av material hjälper till att förhindra miljöförrening och minskar efterfrågan på råmaterial.

Lokala bestämmelser kan föreskriva separat insamling av elprodukter från hushåll vid allmänna avfallsterminaler eller hos handlaren när du köper en ny produkt.

DEWALT tillhandahåller en terminal för insamling och återvinning av DEWALT produkter då de uppnått slutet av sin fungerande livslängd. För att utnyttja den här servicen, vänligen återlämna din produkt till en auktoriserad reparatör som kommer att lämna in den å dina vägnar.

Du kan ta reda på var din närmaste auktoriserade reparatör finns genom att kontakta ditt lokala DEWALT kontor på adressen som finns i den här bruksanvisningen. Det finns också en lista med auktoriserade DEWALT reparatörer, samt fullständiga upplysningar om vår service efter försäljning och kontakter på Internet på: www.2helpU.com.

GARANTI

DEWALT har förtroende för kvaliteten på sina produkter, och erbjuder en enastående garanti för professionella användare av produkten. Denna garanti-deklaration kommer som tillägg till och inskränker inte dina kontraktsmässiga rättigheter i egenskap av professionell användare, eller dina lagstadgade rättigheter i egenskap av enskild icke-professionell användare. Garantin är giltig i de territorier som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet.

• 30 DAGARS RISKFRI TILLFREDSSTÄLLELSE-GARANTI •

Om du inte är helt nöjd med funktionaliteten hos ditt verktyg från DEWALT kan du helt enkelt återlämna det inom 30 dagar, i komplett skick, med alla ursprungliga delar så som det köpts, till inköpsstället, för full återbetalning eller byte. Produkten måste ha blivit utsatt för rimligt slitage och nötning, och bevis på inköpet måste visas upp.

- KONTRAKT PÅ ETT ÅRS FRI SERVICE •

Skulle du behöva underhåll eller service på ditt verktyg från DEWALT inom 12 månader efter inköpet, kommer detta att göras avgiftsfritt hos ett godkänt reparationsombud för DEWALT. Bevis på köpet måste visas upp. Detta inkluderar arbete. Det innefattar inte tillbehör och reservdelar, såvida dessa inte fallerar inom ramen för garantin.

• ETT ÅRS FULLSTÄNDIG GARANTI •

Om din produkt från DEWALT fallerar på grund av bristfälligt material eller tillverkning inom 12 månader efter inköpsdatum, garanterar DEWALT att vi kostnadsfritt byter ut alla felaktiga delar eller – efter vårt gottfinnande – kostnadsfritt byter ut enhelen, förutsatt att:

• Produkten inte har använts felaktigt;
• Produkten bara har utsatts för rimligt slitage och nötning;
• Reparationer inte har försökt göras av obehöriga personer;
• Bevis på köpet visas upp.
• Produkten återlämnas i fullständigt skick, med alla sina ursprungliga beståndsdelar.

Om du vill ställa skadeståndsanspråk, kontakta din försäljare eller ta reda på var ditt närmaste godkända reparationsombud för DEWALT finns, i DEWALTs katalog, eller kontakta närmaste kontor för DEWALT på den adress som anges i denna handbok. En förteckning över behöriga reparationsombud för DEWALT och komplett information om vår service efter försäljning finns tillgängligt på Internet på: www.2helpU.com.

AĞIR HİZMET TİPİ DÖNER KIRICI DELİCİ MATKAP D25404, D25405

Tebrikler!
