Märke	Canton
Modell	SUB 650
Produkttyp	Aktiv subwoofer
Förstärkning	Inbyggd (strömmodul)
Strömförsörjning	Nätspänning 230 V ~ 50 Hz
Strömförbrukning i standby	< 0,5 W (uppskattning)
Ljudingångar	Lågnivå (Cinch), Hög nivå (högtalarterminaler)
Ljudutgångar	Lågnivå (ofiltrerad), Lågnivå filtrerad (80 Hz), Hög nivå (beroende på modul)
Funktioner	Automatisk påslagning (Auto/ON), Rumscompensation (Room Compensation), Fasjustering (0-180°), Volymjustering, Variabelt lågpassfilter
Fjärrkontroll	Ja (infraröd)
Skydd	Inbyggd säkring, överbelastningsskydd
Mått (B x H x D)	320 x 380 x 320 mm (uppskattning)
Vikt	15 kg (uppskattning)
Kabinettmaterial	MDF (uppskattning)
Medföljande tillbehör	Strömkabel, absorberingsfötter/spikar, fjärrkontroll, batterier
Underhåll och rengöring	Använd en mjuk, torr trasa. Använd inte aggressiva, slipande eller alkoholhaltiga produkter.
Säkerhet	Öppna inte kabinettet. Undvik exponering för fukt, stötar, värmekällor, låga temperaturer och direkt solljus. Minsta avstånd 10 cm från väggar och möbler, 1 m från bildrörs-tv. Koppla bort vid åskväder.
Garanti	2 år (aktiva subwoofers)
Kundservice	Hotline: [phone] / 287-57, e-post: [e-mail]
Allmän information	Rekommenderad inkörning på 15-20 timmar vid normal volym. Använd endast inomhus.

Vanliga frågor - SUB 650 CANTON

Vad gör jag om subwoofern har för låg volym?

Kontrollera först subwooferns volym och höj den vid behov. För högnivåingång, se till att polariteten är korrekt (röd till röd, svart till svart). Om du använder en Cinch-utgång, kontrollera förstärkarens utnivå och höj den. Ibland kan det hjälpa att sänka nivån på de andra högtalarna.

Min subwoofer startar inte, vad ska jag kontrollera?

Kontrollera att strömkabeln är ansluten och att strömbrytaren är på ON. Se till att strömsparbrytaren är på ON eller AUTO. Kontrollera anslutningen mellan förstärkaren och subwoofern (hög nivå eller låg nivå). Testa med en annan Cinch-kabel om nödvändigt. Höj förstärkarens volym. För en Dolby Digital-mottagare, kontrollera att den är inställd på subwooferläge (Small eller ActiveSub=On). Slutligen kan säkringen ha gått: låt en specialist byta den.

Varför stängs inte min subwoofer av?

Kontrollera att strömsparbrytaren inte är på ON; ställ den på AUTO eller OFF. Om ett konstant brumsignal finns vid ingången, använd en kortare kabel eller avstör störkällorna.

Fjärrkontrollen fungerar inte med min subwoofer, vad gör jag?

Byt batterier i fjärrkontrollen. Om det inte löser problemet, stäng av subwoofern och slå på den igen efter 30 sekunder. Aktivera fjärrkontrollen och tryck i tur och ordning på knapparna "- Phase", "+ Phase" och "Power/Auto" med korta intervall för att synkronisera om.

Min subwoofer brummar, hur åtgärdar jag det?

Använd en kortare signalkabel. Se till att kabeln är skärmad och inte defekt. Undvik jordslingor genom att ansluta alla enheter till samma grenuttag. Flytta bort störkällor (kylskåp, etc.) eller avstör dem. Om nödvändigt, använd ett strömfilter på manteln mellan förstärkaren och subwoofern.

Hur placerar jag min subwoofer bäst i rummet?

Helst placerar du subwoofern mellan de två främre högtalarna. Se till att det finns minst 10 cm fritt utrymme runt om för ventilation, och håll den minst 1 meter från bildrörs-tv. Använd medföljande absorberingsfötter eller spikar om golvet är hårt för att undvika vibrationer.

Vad är inkörningstiden för en Canton-subwoofer?

Räkna med 15–20 timmars speltid vid normal volym för att de akustiska egenskaperna ska blomma ut. Undvik höga nivåer under denna fas och lyssna på olika typer av musik.

Hur rengör jag min subwoofer utan att skada den?

Använd en mjuk, torr trasa. Använd aldrig aggressiva, slipande eller alkoholhaltiga produkter. Undvik fukt och häll aldrig vätska på enheten.

Vad gör jag om subwoofern stannar under drift?

Det kan bero på överbelastning. Sänk volymen på subwoofern och förstärkaren. Kontrollera att ventilationen är tillräcklig (avstånd från väggar). Om problemet kvarstår kan säkringen ha gått: låt en specialist byta den.

Vilka kablar ska jag använda för att ansluta subwoofern till min förstärkare?

Beroende på din förstärkare: använd en Cinch-kabel för PRE-OUT eller LFE-utgång, eller en högtalarkabel för högnivåanslutning. Följ polariteten: röd för positiv, svart för negativ. Anslut inte lågnivå- och högnivåingångar samtidigt.

BRUKSANVISNING SUB 650 CANTON

SWE Välkommen till pure music-världen

Vi glädjer oss åt att du har bestämt dig för högtalare från tillverkaren Canton. De förenar högvärdiga komponenter med vår mångåriga utvecklingserfarenhet och noggrann produktion. Det är endast ett par saker som du måste beakta för att de ska ge dig fulländad klangglädje. Dessa anvisningar hittar du i denna bruksanvisning.

Vi önskar mycket nöje vid lyssnandet!

Montering och uppställning ......Sida 22

Canton subwoofermoduler ....Sida 23

Anslutning ....Sida 27

Betjäning ....Sida 28

Inkörning ....Sida 33

Felsökning ....Sida 34

Garanti ....Sida 47

NED Inhoud

Användaren ansvarar för att högtalaren ställs upp och ansluts korrekt. Canton överlar inget ansvar för skador eller olyckor som orsakas av osakkunnig uppställning eller anslutning.

Observera säkerhetsanvisningarna när du väljer rätt plats för din subwoofer och när det gäller rengöring och betjäning av den!

SWE Välj ett jämnt underlag

SWE Öppna inte höljet

SWE Håll avständ från värmekällor

NED Afstand t.o.v. warmtebronnen

SWE Skyddas mot extrem kyla

NED Tegen extreme koude beveiligen

SWE Använd inga aggressiva, alkoholhaltiga eller skurande rengöringsmedel

SWE Grip inte in i subwoofem

SWE Täck inte över subwoofem och ställ inget på den

SWE Dra ut stickkontakten vid åskväder

SWE Ta inte i nätkabeln med väta händer

SWE Får inte kastas i hushållssoporna

SWE Se till att stickkontakten är åtkomlig

SWE Dra ner subwooferns volym vid överbelastning

Subwoofers från Canton kan placeras var som helst i rummet. En plats mellan de båda fronthögtalarna är dock idealisk.

ESP Ubicación

SWE Montering och uppställning

Om du ställer upp din subwoofer på ett hårt underlag ska du montera medföljande självhäftande absorbers eller spikes för att skapa avständ från underlaget (endast för subwoofers med gängade borrhål). På så sätt undviker du vibrationer.

Cantons subwoofers är utrustade med olika förstärkarmoduler. Kontrollera med hjälp av bilderna vilken modul som är inbyggd i din subwoofer.

ESP Módulos de subwoofer Canton

Se till att alla elektriska komponenter är bortkopplade innan anslutning sker! Beroende på vilken typ av förstärkare eller mottagare du har och hur den är utrustad finns det olika möjligheter att aktivera aktivsubwoofern från Canton.

Anslutningsmöjligheter för subwoofermodulerna S, M och L:

1. Förstärkare eller AV-mottagare med "Pre-Out" eller speciell stereo-subwoofer-utgång (LFE): Inkoppling via Low Level Input (bild ①) Kabel: vanlig cinchkabel
2. Förstärkare eller AV-mottagare med mono-subwooferutgång: Inkoppling via Mono Low Level Input (bild 2) Kabel: vanlig cinchkabel
3. Förstärkare eller AV-mottagare utan speciell subwooferutgång: Inkoppling till förstärkarens högtalarutgångar via High Level Input (bild B)

Kabel: vanlig högtalarkabel

Beakta polariteten: röd = plus, svart = minus

Observera! Ingångarna Low Level Input och High Level Input får inte användas samtidigt.

Anslutningsmöjligheter för subwoofermodulerna M och L:

4 a. Subwoofers från Canton med extra "High Level Output". Uttag t ex för anslutning av en andra subwoofer. (bild 4 a)

Kabel: vanlig högtalarkabel

4 b. Subwoofers från Canton med extra "Low Level Output". Uttag t ex för anslutning av en andra subwoofer. (bild 4 b)

Kabel: vanlig cinchkabel

Observera! Förväxla inte vänster och höger sida!

Anslutningsmöjlighet för subwoofermodul L:

1. "Low Level Out Filtered": För att avlasta mindre aktiv-högtalare filtreras frekvenser under 80 Hz bort. (bild 5)

NED Aansluiting

SWE 1 Till/Från-brytare ström

SWE 2 Driftlampa (grön/röd)

SWE-4 Akustisk rumsanpassning (gäller inte för modul S)

SWE 5 Inställning av den övre delningsfrekvensen

SWE 7 Fasanpassning (gäller inte för modul S)

SWE 9 Low-Level-utgång (gäller inte för modul S)

SWE 10 Low-Level-utgång, filtrerad till 80 Hz (gäller för modul L)

SWE 11 High-Level-ingång

NED 11 High-level-ingang

SWE 12 High-Level-utgång (gäller för modul L)

SWE 13 Säkring (gäller för modul S)

Amplifier-läge för val mellan två driftsätt Subwoofermodulerna S, M och L:

- "Amplifier Mode" på "AUTO": Subwoofern slås automatiskt på när en musiksignal skickas. Slutar musiken övergår subwoofern automatiskt till standby-läge efter 5 till 15 minuter.

- "Amplifier Mode" på "ON": Subwoofern är alltid påslagen.

Room Compensation – Inställningar vid den första installationen (modulerna M och L)

Välj det reglageläge som ger den bästa tonåtergivningen för att optimalt anpassa subwoofern till rummets akustiska egenskaper. Följande grundregel gäller: Inställning "Normal" för normalt stora rum, inställning "Wide" för stora rum, inställning "Narrow" för små rum. (Modul M-R/L-R) Inställning "Boost" för en fullare musikupplevelse vid låg och medelhög volym.

Fjärrkontroll

Häll knappen "Setup" intryckt 2 sek för att aktivera Setup-läget. Genom att trycka på knappen "Setup" en gång till ätergår fjärrkontrollen till normalläget. Sist inställt Setup sparas när subwoofern stängs av.

NED Bediening

Inkörningsfas fram till dess att de maximala klangegen skaperna kommer till sin rätt: 15 - 20 uppspelningstimmar.

• Lyssna på normal volym under denna tid
• Undvik extremt höga ljudnivåer
  • Lyssna till olika typer av musik

NED Inspelen

Nedan finner du en översikt över de problem som oftast förekommer. Om du har fler frågor vänd dig till din Canton-återförsäljare, kontakta vår Service hotline på tel + 49 (0) 6083 / 287-57 eller skicka ett e-mail till [e-mail].

NED Foutopsporing

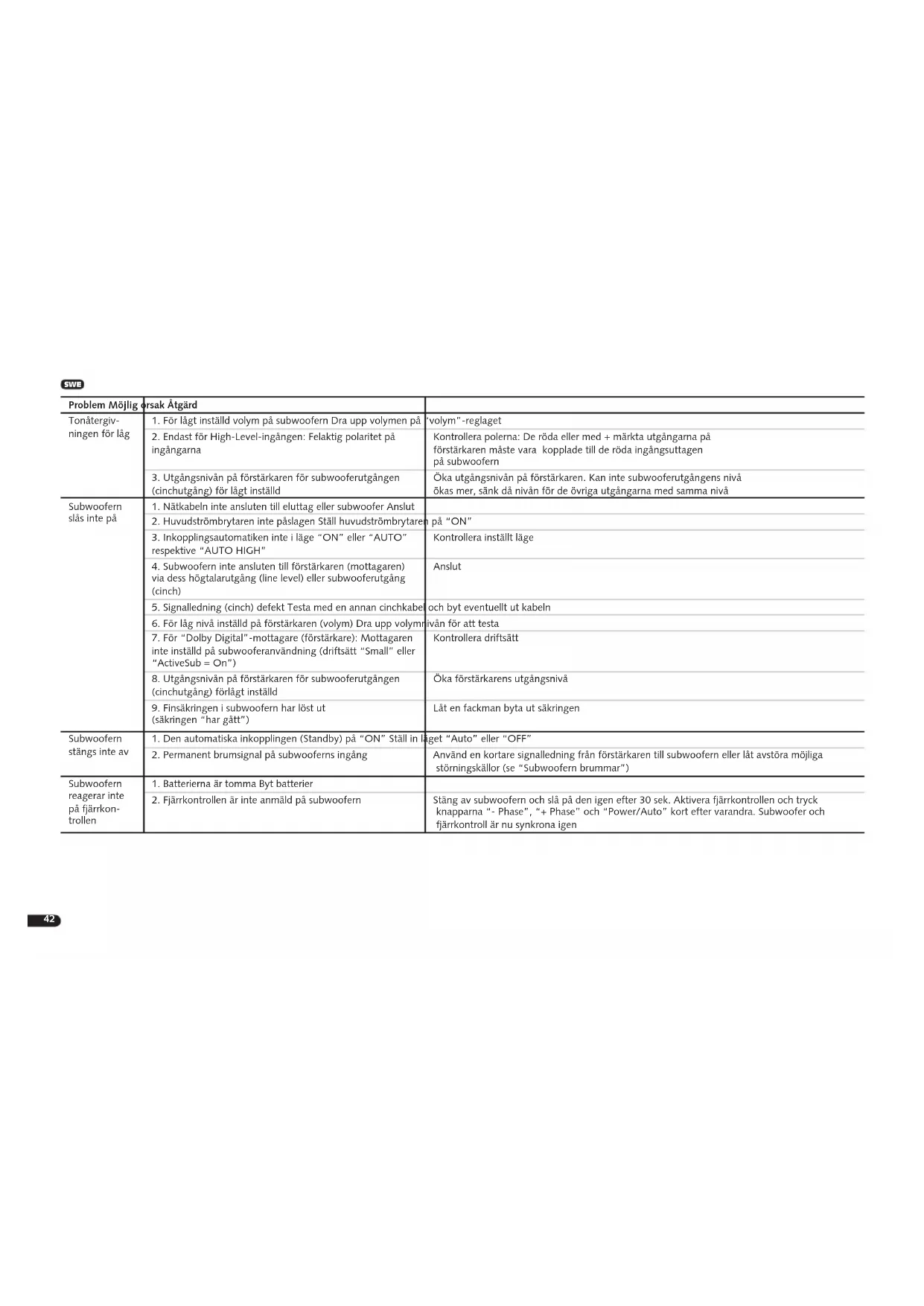

Problem Möjlig örsak Åtgärd
Tonåtergivningen för läg	1. För lågt inställd volym på subwoofern Dra upp volymen på	"volym"-reglaget
	2. Endast för High-Level-ingängen: Felaktig polaritet på ingångarna	Kontrollera polerna: De röda eller med + märkta utgångarna på förstärkaren måste vara kopplade till de röda ingångsuttagen på subwoofern
	3. Utgångsnivån på förstärkaren för subwooferutgången (cinchulgång) för lågt inställd	Öka utgångsnivån på förstärkaren. Kan inte subwooferutgångens nivå ökas mer, sänk då nivån för de övriga utgångarna med samma nivå
Subwoofern slås inte på	1. Nätkabeln inte ansluten till eluttag eller subwoofer Anslut
	2. Huvudströmbrylaren inte påslagen Ställ huvudströmbrylaren inte på "ON"
	3. Inkopplingsautomatiken inte i läge "ON" eller "AUTO" respektive "AUTO HIGH"	Kontrollera inställt läge
	4. Subwoofern inte ansluten till förstärkaren (mottagaren) via dess högtalarutgång (line level) eller subwooferutgång (cinch)	Anslut
	5. Signalledning (cinch) defekt Testa med en annan cinchkabel och byt eventuellt ut kabeln
	6. För låg nivå inställd på förstärkaren (volym) Dra upp volymnivån för att testa
	7. För "Dolby Digital"-mottagare (förstärkare): Mottagaren inte inställd på subwooferanvändning (driftsätt "Small" eller "ActiveSub = On")	Kontrollera driftsätt
	8. Utgångsnivån på förstärkaren för subwooferutgången (cinchulgång) förlågt inställd	Öka förstärkarens utgångsnivå
	9. Finsäkringen i subwoofern har löst ut (säkringen "har gått")	Låt en fackman byta ut säkringen
Subwoofern stängs inte av	1. Den automatiska inkopplingen (Standby) på "ON" Ställ in läget "Auto" eller "OFF"
	2. Permanent brumsignal på subwooferns ingång	Använd en kortare signalledning från förstärkaren till subwoofern eller låt avstöra möjliga störningskällor (se "Subwoofern brummar")
Subwoofern reagerar inte på fjärrkontrollen	1. Batterierna är tomma Byt batterier
	2. Fjärrkontrollen är inte anmåld på subwoofern	Slång av subwoofern och slå på den igen efter 30 sek. Aktivera fjärrkontrollen och tryck knapparna "- Phase", "+ Phase" och "Power/Auto" kort efter varandra. Subwoofer och fjärrkontroll är nu synkrona igen

SWE

Problem Möjlig örsak Åtgärd
Subwoofern brummar	1. Signalledningarna från förstärkaren till subwoofern för långa	Använd kortare signalledningar
	2. Den använda signalledningen inte avskärmad eller avskärmningen på den använda ledningen avbruten (defekt)	Byt ut ledningen mot en skärmad ledning
	3. Jordslinga (brumslinga) har uppstätt	En jordslinga kan uppstå när minst två apparater som har jordade stickkontakter och som är förbundna med varandra genom signalledningar (cinch) (t ex förstärkare och dator) är anslutna till eluttag som befinner sig på olika platser. Anslut alla apparater med jordade stickkontakter som är kopplade till förstärkaren till ett grenuttag (flervägs grenuttag)
	4. En ej avstörd strömförbrukare (t ex kylskåp) ansluten till nätet	Stäng av möjliga störningskällor för att testa. Låt avstöra apparaten i fråga om brummandet försvinner eller anslut i första hand störningskällan till en annan nätfas (L1, L2 eller L2). (Rådfråga en fackman om du behöver hjälp.)Koppla på ett speciellt “mantelströmfilter” (finns i fackhandeln) mellan förstärkare och subwoofer för att eliminera brummanetVrid stickkontakten för att reducera den så kallade brumspänningen. (Speciellt viktigt när förstärkaren inte är jordad.)

NED

Utöver dinä lagliga rättigheter vid köp lämnar Canton 5 års garanti på alla passiva högtalare. För aktivsubwoofers och delaktiva lådor gäller 2 års garanti. Garantitiden börjar vid inköp och gäller endast för den första inköparen av utrustningen. Garantianspråk kan bara göras gällande när originalförpackningen används. Transportskador och skador som uppkommit pga osakkunnig användning omfattas inte av garantin. Byte av komponenter inom garantitiden förlänger inte garantianspråket. Detta gäller för alla högtalare som inhandlats hos en auktoriserad Canton-fackhandel. Kontakta denna eller Canton kundljänst direkt i ett skadefall.
