BRUKSANVISNING KS 35800 GRAM

Vi gratulerar till Din nya kyl

Observera, att denna bruksanvisning gäller alla kylskåp KS-typ, och utrustningen kan därför variera från modell till modell.

WARNING!

Gamla kylskåp och frysar är ofta för- sedda med komplicerade patentlås, som endast kan öppnas utifrån. Om Du bevarar en sådan enhet eller kasserar den och lämnar den till skrotinsamling, kom då ihåg att förstöra låset - härige- nom förhindrar Du, att lekande barn kan spärras in och utsättas för livs- fara.

OBS! Var uppmärksam på miljöreglerna vid skrotning. Läs avsnittet "skrotning".

Innan Du tar kylen i bruk

Läs avsnittet om uppställning och inbyggnad, igångsättning och temperaturstyrning samt avsnittet om elanslutning, innan Du tar kylen i bruk.

Kontrollera, att kylen inte är skadad vid mottagandet. Transportskador måste anmälas till återförsäljaren, innan kylen tas i bruk.

Vik ut sidorna med illustrationer, så att Du kan följa text och bilder samtidigt.

Uppställning och inbyggnad

Kylen får av säkerhets- och bruksskäl inte ställas upp utomhus.

Kylen bör placeras i ett torrt rum.

Kylskåpet är beräknat för temperaturklass N enligt den europeiska standard EN 153.

Underlaget måste vara plant, och kylen får inte ställas upp på ramar eller dylikt.

Placera aldrig kylen nära värmekällor, som t.ex. spis eller radiator, och undvik place-ring i direkt solljus.

Det är viktigt att kylskåpen står alldeles plant, och att det finns god luftcirkulation över, under och omkring kylskåpet. Mätten är fria öppningar. Siffrorna i parentes gäller för kombinationsinbyggda skåp. Ett enkelt skåp kräver en fri genomströmningsareal på min. 200 cm². Kombinationsskåp 300 cm².

1A Inbyggnad med ventilationsgaller av kyl eller kombinationen kyl/frys i vanliga kökselement med tillräcklig ventilation runt om kylskåpet/kombinationen för kompressorn.

1B Inbyggnad i kylskåpselement av kylskåp eller kyl/frys med inbyggd ventilation. Luften strömmar in via sockeln och leds bakom skåpet.

Elanslutning

Skåpet är avsett för anslutning till växelström. Anslutningsvärdena för spänning (V) och frekvens (Hz) finns angivna på typskylt 2ine i skåpet.

Om speciella förhållanden gör sig gällande, bör Du kontakta Din leverantör eller elinstallatör, innan Du ansluter Ditt nya skåp.

Du kan själv vända dörren

Illustration 3 isar, hur Du själv lätt kan ändra dörren från gångjärn på höger till gångjärn på vänster sida - eller omvänt.

Lägg kylen på "ryggen" med framsidan uppåt. Avmontera först dörrhandtaget 1 med hjälp av en skruvmejsel.

Vid avmontering av dörren avlägsnas skruvarna 2 med en nyckel. När dörren nu tas av, följer det ena gångjärnet med. Detta gångjärn måste avlägsnas, innan dörren monteras igen.

S

Flytta gångjärnstappen 3 motsatta sidan. Observera, att tappen måste monteras spegelvänt, när den flyttas över till motsatta sidan - dvs den måste vridas 1/4 varv. Det kan vara nödvändigt att använda en tång för att frigöra tappen från toppen. Flytta attrappgångjärnet 4 motsatta sidan.

Placera nu dörren och därefter det medlevererade gångjärnet på det ställe, där attrappgångjärnet suttit tidigare.

När dörren monteras, bör man lägga ett 9 mm mellanstycke (trä eller dyl.) vid det nedersta gångjärnet. Mellanstycket placeras mellan skåpets framsida och dörrens kant för att få plats för tätningslisten.

Kom ihåg att placera ett riktigt antal underläggsbrickor vid nedersta gångjärnet, så att dörren kommer upp i rätt höjd.

Montera dörrhandtaget.

Igångsättning

Om kylen under transporten har legat eller har stått kallt på lager (kallare än +5°C), måste den ha en viloperiod på minst 1 timme, innan den tas i bruk.

Anslut ström till kylen genom att sticka in kylens stickkontakt i vägguttaget.

Vid anslutning till ström utlöses ett larm, som upplyser, att det är för varmt i kylen, och att det har varit strömavbrott. Läs under "Larm", hur Du avbryter larmet.

Elektronisk styrning

Illustration 4 isar den elektroniska betjäningspanelen.

De elektroniskt styrda kylskåpen är från fabriken inställda på temperaturer för bästa driftsekonomi, och modellerna betjänas med tangenten ^5 EMP.

När Du trycker på tangenten och håller den nere, kan Du efter en ögenblick avläsa den aktuells inställningen på displayen.

Denna inställning visas i ca. 3 sekunder. Håller Du fortfarande nere tangenten, kan Du ändre inställningen . (se här nedan)

Ändring av temperatur

Tryck på TEMP och håll nere tangenten. Efter ett ögenblick visas den aktuella inställningen, och därefter tänds de små lamporna efter varandra över skalan. När slutet av skalen nås, kommer alla ljus att vara släckta ett ögenblick, innan de börjar tändas igen. Släpp tangenten, när lampan vid den önskade temperaturen tänds. Därefter går kylen efter den nya inställningen.

Avbrott vid rengöring/avfrostning

Tryck på TEMP som vid "Ändring av temperatur", och släpp tangenten i samma ögenblick, som alla ljusen är släckta. Nu har Du avbrutit kylfunktionen, och Du kan göra ren kylen.

Den aktuella temperaturen kan fortfarande avläsas under de nästa ca 2 timmarna.

Härefter släcks också denne funktion automatiskt.

Starta kylen igen med att åter ställa in temperaturen. (Se under "Ändring av temperatur".)

Strömavbrott

Efter strömavbrott startar skåpet automatiskt. Så snart strömmen åter är tillgänglig, startar skåpet och larmet aktiveras (se avsnittet om larm).

Larm

Larmet aktiveras vid strömavbrott, eller om temperaturen under mera än 2 timmar är

över 6° varmare än den inställda temperaturen.

Larmet fortsätter, även om temperaturen har blivit normal igen, för att tala om för Dig, att något varit fel.

Larm vid start

Din nya GRAM modell har inte varit ansluten till ström, sedan den testades på febriken, och elektroniken "tror" därför, att det har varit strömavbrott, när Du slår på strömmen. På grund av detta aktiveras larmet.

Bryt Iarm

Tryck på TEMP och håll nere tangenten. Efter ett ögenblick visas den inställda temperaturen på displayen. Släpp i detta ögenblick tangenten, och larmet bryts.

Nöd program

Vid fel på kännaren aktiveras ett nödprogram, som övertar temperaturstyrningen, tills montören när fram.

Kortvariga temperatur- svängningar

Kortvariga temperatursvängningar är normala och förekommer vid:

• nya varor ställs in
• dörren varit öppen längre tid
• kylelementet avfroster
  Vid temperatursvängningar tänds flera lampor på temperaturskalan. Matvarorna påverkas inte av dessa svängningar, och temperaturvisningen blir snabbt normal igen.

Kylens användning och utrustning

Kylskåpets korta hylla 6an användas som snedställd flaskhylla genom att sänka den bakre delen mot den underliggande hyllbäraren.

Speciellt för skåp med svalavdelning

Skåpet är uppdelat Ⓔen kyl- och en svalavdelning med hjälp av en glashylla med luftspjäll. Denna hylla samt den mittemot placerade flaskhyllan får inte flyttas av hänsyn till uppdelningen i kyl och sval. Temperaturen i svalavdelningen kan regleras med hjälp av spjället Ⓗju mera du öppnar spjället, ju mera kall luft strömmar från kylavdelningen ned i svalavdelningen.

Grönsakslådor

Lådorna nederst i kylen lämpar sig väl för förvaring av frukt och grönsaker. Den ovanför liggande hyllan skyddar mot uttorkning av varorna.

Serveringsboxar i dörren

Boxarna är idealiska för alla slags livsmedel. De tätslutande locken hindrar uttorkning och sparar besvärlig ut- och inpackning. Serveringsboxarna är gjorda av ett material, som inte påverkas av mineraloljor, fet-tämnen och svaga syror. De tål frystemperatur och temperaturer upp till 100° C, och de kan rengöras i diskmaskin, men får inte placeras direkt vid värmeelementet. Serveringsboxar kan också köpas som extrautrustning.

Flaskhyllor i dörren

Flaskhyllan kan inställas på djupet med hjälp av trådbygeln. Inställning företas genom att flytta trådbygeln i hålen på flaskhyllan 9. Flaskhyllan kan flyttas med 10 cm intervall.

Avfrostning

Kylen har helautomatisk avfrostning, som styrs av en givare. Denna har den verkan, att kylningen först kommer i gång, när kylelementet är helt avfrostat. Om en ovanlig rimfrostanhopning trots allt skulle uppstå, kan Du avfrosta manuellt genom att avbryta kylningen.

Rengöring

Bryt kylfunktionen, som beskrivits under avsnittet betr. "Brytning av strömmen vid rengöring/avfrostning".

Kylen rengörs bäst med en svag såplösning (max. 85° C). Använd inte rengöringsmedel, som kan repa.

Tätningslisterna fordrar regelbunden rengöring för att hindra missfärgning och säkra lång hållbarhet.

Avlägsna damm och dylikt i kompressorrummet med en dammsugare.

Nyttiga tips

Kylen skall inte användas under någon tid

När kylen har avfrostats och rengjorts, ställs dörren lite på glänt. Härigenom undviker Du obehaglig lukt.

Kompressorn går inte

- kontrollera temperaturinställningen.

- kontrollera, om det kommer ström till kylen, och om stickkontakten sitter riktigt i vägguttaget.

Rassel eller brum

- kan vara rör, som stöter mot varandra eller berör den utvändiga beklädnaden.

- kontrollera, att kylen står helt vägrätt.

Porlande och kluckande ljud

Kommer från cirkulerande kylvätska, vilket är normalt, också efter att kompressorn har stannat.

Observera för övrigt

Kompressorns startsystem kan ofta behöva en paus, innan återstart kan genomföras. Pauslängden bestämmer kompressorn själv automatiskt.

Eventuell tilltäppning av tövattenavlopp

Tilltäppningen uppstår i regel i plastböjen vid tövattenavloppet inne i skåpet. Avlägsna på bästa sätt tilltäppningen. Rena därefter för säkerhets skull själva böjen, t.ex. med hjälp av en piprensare el. dyl. Om problemet fortfarande består, kan orsaken vara tilltäppning vid nedloppsrörets utlopp i tövattenskålen. Tövattenskålen är placerad ovanpå kompressorn på baksidan av kylen.

Reservdelar

Uppge vänligen typ och serienummer på kylen, när Du beställer reservdelar. Dessa upplysningar finner Du på typskylten ^2 inne i skåpet.

Byte av lampa

Lossa låstapparna, som håller ljusskärmen, med en skruvmejsel. 10 yft av ljusskärmen, och byt ut lampan mot en ny (max. 15 W).

Gram service

Gram täcker fabrikations- och materialfel som uppstår inom 2 år från inköpsdatum (med kvitto som dokumentation för köpet). Täckningen förutsätter normal användning i privat hushåll och att frysskåpet är inköpt fabriksnytt i Sverige. Täckningen omfattar reservdelskostnad, eventuella transportkostnader och arbetslön.

Teknisk support

Felanmälan DYGNET RUNT per telefon: [phone]

Bortskaffning

När det uttjänta frysskåpet skall bortskaffas skall detta ske på miljömässigt korrekt sätt.

Var uppmärksam på reglerna för bortskaffning. Det finns speciella krav/regler som skall uppfyllas.

Du kan få upplysningar beträffande bort-

skaffning hos:

• Gram Sverige AB
• Din lokala vitvaruleverantör
• Hos myndigheter (kommun, miljöstyrelse etc)

Signalöversikt

+2 1 +9 TEMP.

Normaltillständ. Panelen visar den aktuella temperaturen, som i detta exempel är +5°C.

+2 I +9 TEMP.

Inställd temperatur: Tryck på TEMP och håll nere tangenten: Efter ett ögenblick visas den inställda temperaturen. I detta exempel visas den från fabriken inställda +5°C.

+2 I +9 TEMP.

När alla lamporna är tända betyder detta, att temperaturen inne i kylskåpet är +9°C eller högre, än vad skalan kan visa.

+2 I +9 TEMP.

När lampan under +2 blinkar - och det är endast denna lampa, som är tänd betyder det, att temperaturen i kylskåpet är lägre, än vad skalan kan visa.

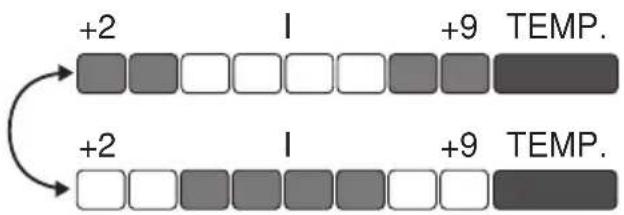

+2 I +9 TEMP. +2 I +9 TEMP.

När lamporna blinkar växelvis - mellan de två yttersta - och de fyra mittersta, betyder detta, att det är något fel på temperaturkännaren. (Vid denna typ av fel övertager ett nödprogram funktionen intill dess, att tillkallad service när fram).

Larm: Lamporna tänds upp efter varandra från den kallaste delen och "löper" över skalan. Samtidigt hörs ett akustiskt larm.
