KÄYTTÖOHJE KS 35800 GRAM

Onnittelemme uuden jääkaapin omistajaa

Tämä käyttöohje koskee kaikkia sarjan KS jääkaappeja, joiden varustetaso vaihtelee mallista riippuen.

VAROITUS

Vanhoissa jääkaapeissa ja pakastimissa on usein monimutkainen, vain ulkopuolelta avautuva automaattilukko. Kun poistat pakastimen käytöstä, muista rikkoa sen lukkomekanismi - täten estät leikkiviä lapsia lukitsemasta itseään pakastimeen ja joutumasta hengenvaaraan.

HUOM! Kaappi on poistettava käytöstä oikealla, ympäristöystävällisellä tavalla. Ks. lukua "Käytöstä poisto".

Ennen käyttöönottoa

Tutustu tarkoin laitteen käyttöohjeeseen koskien laitteen sijoitusta, käynnistystä ja sähköliitäntää.

Kun otat laitteen vastaan, tarkista, ettei se ole vaurioitunut. Ennen laitteen käyttöönottoa tee ilmoitus mahdollisista kuljetusvaurioista laitteen myyjälle.

Avaa käyttöohjeen kuvasivut, jolloin voit lukea tekstiä ja katsoa kuvia samanaikaisesti.

Sijoitus

Turvallisuussyistä laitetta ei saa sijoittaa ulkotiloihin. Laite tulee sijoittaa kuivaan tilaan.

Jääkaappi/kaappipakastin on tarkoitettu lämpöluokalle N euronormin EN 153 mukaisesti.

Sijoitusalustan tulee olla tasainen, jääkaappia/kaappipakastinta ei saa asettaa kehikolle tms.

Laitetta ei saa sijoittaa suoraan auringonvaloon eikä lämpöä säteilevien pintojen kuten lieden tai lämpöpatterin läheisyyteen.

Jääkaappi on asennettava aivan suoraan ja niin, että ilma kiertää esteettä kaapin ylä- ja alapuolella ja ympärillä.

Mitat ovat vapaita aukkoja. Suluissa olevat luvut koskevat yhdistelmäkaappeja.

Yksittäinen kaappi vaatii vähintään 200 cm²:n läpivirtausalan. Yhdistelmä 300 cm².

1A Komeroon upotus tuuletusritilän kanssa

jääkaappi tai jääkaappi/pakastin -yhdistelmä tavalliseen keittiökomeroon, jossa on riittävä ilmanvaihto jääkaapin/yhdistelmäkaapin ja kompressorin ympärillä.

1B Upotus jääkaappielementtiin

jääkaappi/yhdistelmäkaappi sisäänrakennetulla ilmanvaihdolla. Ilma kulkeutuu sisään sokkelista ja edelleen kaapin taakse.

Verkkoliitäntä 220/230 V 50 Hz

Liitäntäarvot on ilmoitettu jääkaapin sisäseinässä olevassa arvokilvessä. Pistoke liitetään pistorasiaan, johon on päästävä helposti käsiksi 2

Oven a vautumis- uunnan vaihto

Kuvasta 3ay ilmi, kuinka helposti ja vaivattomasti oven kätisyyden voi vaihtaa oikeakätisestä vasenkätiseksi ja päinvastoin.

Aseta kaappi “selälleen” ovipuoli ylöspäin. Irrota ensin ovenkahva 1uvallisella ruuvimeisselillä. Kierrä irti ruuvit 2vaimella. Oven mukana irtoaa myös toinen sarana, joka on kiinni ovessa. Tämä sarana on irrotettava ennen oven paikoilleen asennusta.

Siirrä saranatappi 3astakkaiselle puolelle (huom. peilikuva) - käännä sarana- tappia 1/4 kierrosta.

Tappia yläosasta irrotettaessa saatetaan tarvita pihtejä.

Siirrä valesarana 4astakkaiselle puolelle.

Aseta ovi ja mukana seuraava sarana valesaranan paikalle.

Ovea asennettaessa laitetaan kaapin etuosan ja oven reunan väliin 9 mm:n välikappale (puusta tmv.), jolloin tiivistelistalle jää tarvittava tila.

Muista laittaa alasaranaan tarpeellinen määrä prikkoja, jotta ovi tulee oikealle korkeudelle.

Kiinnitä ovenkahva.

Käynnistys

Jos kaappia on kuljetettu tai sitä on varastoitu kylmässä (alle +5°C), on odotettava vähintään 1 tunti ennen laitteen käynnistystä.

Jääkaappi liitetään sähköverkkoon työntämällä pistoke pistorasiaan.

Laitetta verkkoon liitettäessä kuuluu hälytysääni merkkinä siitä, että jääkaapin sisälämpötila on liian korkea. Ja että on ollut sähkötkos. Ks. lukua "Hälytys", jossa neuvotaan, miten hälytysääni katkaistaan.

Laitteen elektroninen säätö

Kuvassa 4 in jääkaapin ohjauspaneli.

Elektronisesti ohjattavat jääkaapit on tehta- alla ohjelmoitu toimimaan parhaassa mahdollisessa säilytyslämpötilassa.

Haluamasi säädöt teet painikkeiden TEMP 5 avulla.

Säätöperiaatteet

Painamalla painiketta ja pitämällä sitä painettuna saat näyttöön asetetun arvon, joka näkyy 3 sekunnin ajan. Pitäessäsi painiketta pidempään painettuna, voit muuttaa asetettua arvoa. (ks. seuraavia ohjeita)

Lämpötilan säätö

Paina TEMP-painiketta ja pidä se painettuna. Hetken kuluttua näyttöön syttyy valo sääddetyn lämpötilalukeman kohdalle, minkä jälkeen valo siirtyy oikealle asteen kerrallaan. Viimeisen asteen jälkeen kaikki valot sammuvat hetkeksi, minkä jälkeen valo syttyy uudestaan asteikon vasemmasta päästä alkaen. Säädät lämpötilan vapauttamalla painikkeen valon palaessa haluamasi lämpötilan kohdalla.

Käynnin keskeytys puhdistuksen/ sulatuksen ajaksi

Paina TEMP-painiketta, kuten kohdassa "Lämpötilan säätö neuvottiin, ja vapauta painike, kun kaikki valot ovat sammuksissa. Kompressorin käynti pysähtyy ja voit puhdistaa laitteen. Kaapin lämpötila on luettavissa vielä parin tunnin ajan kaapin lämpötila-aseikosta.

Käynnistät laitteen jälleen säätämällä uudestaan haluamasi lämpötilan, kuten kohdassa "Lämpötilan säätö" on neuvottu.

Sähkökatkos

Kaappi käynnistyy automaattisesti sähkökatkoksen jälkeen. Virransyötön palauduttua kaappi käynnistyy ja hälytys aktivoituu (ks. hälytystä koskevaaa lukua).

Hälytys

Hälytys käynnistyy sähkatkoksen sattuessa, tai jos kaapin lämpötila on yli 2 tunnin

ajan yli 6°C lämpimämpi kuin säädetty lämpötila. Hälytys jatkuu myös lämpötilan palattua normaaliksi merkkinä siitä, että jotain on ollut vialla.

Laite hälyttää käyttöön otettaessa

GRAM-laite käynnistää hälytyksen kytkiessäsi sen sähköverkkoon, niin kuin se hälyttäisi sähkökatkoksen jälkeen.

Hälytyksen katkaisu

Paina TEMP-painiketta ja pidä se alas painettuna. Hälytysääni lakkaa, kun painike vapautetaan säädetyn lämpötilalukeman ilmestyessä näyttöön.

Hätäohjelma

Jos lämpötilatuntoelimessä on vikaa, hätäohjelma käynnistyy automaattisesti ja ohjaa laitetta, kunnes paikalle saadaan huoltoapua.

Hetkelliset lämpötilanvaihtelut

Hetkelliset lämpötilanvaihtelut ovat normaaleja ja niitä tulee kun:

• kaappiin lisätään tavaraa
• ovi on pidempään auki tai se avataan usein
• automaattisulatuksen aikana Lämpöasteikon valot syttyvät tai sammuvat lämpötilan vaihteluiden mukaisesti. Nämä vaihtelut eivät vaikuta elintarvikkeisiin ja lämpötila palaa nopeasti ennalleen.

Kaapin käyttö ja siihen kuuluvat tarvikkeet

Jääkaapin lyhyt hylly 6oidaan muuttaa kaltevaksi pullotelineeksi laskemalla hyllyn taaimmaiset kannattimet seuraavaksi alemmalle tasolle.

Erityisesti koskien kaappeja, joissa on viileäosa 8 9

Kaappi on jaettu jääkaappiin ja viileäosaan välilevyllä varustetulla lasihyllyllä ATätä hyllyä ja yläpuolista, ovessa olevaa pullohyllyä ei saa siirtää, jotta kaapin jako jääkaappiin ja viileäosaan säilyisi.

Viileäosan lämpötilaa säädetään välilevyn avulla ⒺMitä enemmän välilevyä avataan, sitä enemmän virtaa kylmää ilmaa jääkaappiosasta viileäosaan.

Vihanneslaatikko/laatikot

Jääkaapin alaosassa oleva(t) laatikko/laatikot ovat ihanteellinen ratkaisu hedelmien ja vihannesten säilytykseen. Laatikon päällä oleva hylly suojaa vihanneksia kuivumiselta.

Ovirasiat

Kätevissä ovirasioissa voi säilyttää monen- laisia elintarvikkeita. Ovirasioiden tiiviit kan- net estävät elintarvikkeiden kuivumista.

Ovirasiat kestävät mineraaliöljyjä, rasvoja ja mietoja happoja. Rasiat voi laittaa pakkaseen ja ne kestävät lämpöasteita 100°C:een saakka. Rasiat voi konepestä, mutta niitä ei saa sijoittaa suoraan lämpövastuksen päälle.

Ovirasioita voi hankkia lisävarusteina.

Oven pullokori(t)

Pullokorin syvyyttä voi säätää siirtämällä teräslankapidikettä pullokorissa olevissa rei'issä 9

Pullokoria voi säätää korkeussuunnassa 10 cm:n välein.

Sulatus

Jääkaapissa on automaattinen tuntoelimen ohjaama sulatustoiminto, jonka ansiosta jäähdytys käynnistyy vasta kun höyrystimestä on sulanut kaikki huurre pois.

Mikäli huurretta kaikesta huolimatta muo-

dostuu epätavallisen paljon, voi kaapin sulattaa käsin kytkemällä jääkaappi pois päältä.

Puhdistus

Katkaise laitteen jäähdytystoiminto puhdistusta ja sulatusta koskevan kohdan ohjeiden mukaisesti. Jääkaapin puhdistat parhaiten miedolla saippualiuoksella (maks. 85°C). Älä käytä hankaavia pesuaineita. Ovitiivisteen säännöllinen puhdistus lisää sen käyttöikää. Puhdista kompressoritila pölynimurilla.

Hyödyllisiä vihjeitä

Jos jääkaappia ei käytetä

Jääkaappi sulatetaan ja puhdistetaan. Ovi jätetään raolleen, jolloin kaappiin ei pääse muodostumaan epämiellyttävää hajua.

Kompressori ei käy

- Tarkista lämpötilansäätö. - Varmista, että pistoke on oikein paikoillaan pistorasiassa eikä sähkökatkosta ole.

Räminää tai pärinää

Äänen voivat aiheuttaa putket, jotka koskettavat toisiaan tai jääkaapin ulkopintaa. - Tarkista, että jääkaappi on täysin vaakasuorassa.

Lirinää tai solinaa

Äänen aiheuttaa jääkaapissa kiertävä jäähdytysneste. Tämä on täysin normaalia, myöskin kompressorin ollessa pysähdyksissä.

Muuta huomioitavaa

Kompressorin käynnistysjärjestelmä tarvit-see tauon, ennen kuin se käynnistyy uudelleen. Tauon pituus määräytyy automaattisesti.

Sulatusvesikouru tukkeutunut

Sulatusvesikourun muovinen käyräosa kaapin sisällä saattaa tukkeutua. Tukkeu-

ma on poistettava varoen ja kouru on tämän jälkeen puhdistettava esim. piippurassilla tmv.

Mikäli vika ei poistu, saattaa tukkeuma olla sulatusvesiastiaan johtavan sulatusvesiputken ulostuloaukossa. Sulatusvesiastia on kompressorin päällä jääkaapin takana.

Varaosat

Kun tilaat varaosia, ilmoita jääkaapin malli ja numerot jääkaapin sisäseinässä olevasta arvokilvestä. 2

Lampun vaihto

Irrota lampun suojalevyn lukitustapit ruuvi-meisselillä. 10 trota suojalevy ja vaihda lamppu (korkeintaan 15W).

Käytöstä poisto

Poista laite käytöstä oikealla tavalla: ympäristöystävällisesti ja turvallisesti. Noudata laitteen käytöstä poistamiseen liittyviä ohjeita ja erikoismääräyksiä. Lisätietoja laitteen käytöstä poistamisesta antavat: - GRAM FINLAND Oy - laitteen myyjä - viranomaiset (kunta, ympäristöministeriö ym.)

Merkkien selitykset

+2 1 +9 TEMP.

Normaali tila. Lämpöasteikosta on luettavissa vallitseva lämpötila, tässä tapauksessa +5°C.

+2 1 +9 TEMP.

Painamalla TEMP-painiketta ja pitämällä sen alas painettuna näet säädetyn lämpötilan, joka on tässä tapauksessa tehdassäätö eli +5°C.

+2 1 +9 TEMP.

Asteikon kaikkien valojen palaessa jääkaapin sisälämpötila on +9°C tai sitä lämpimämpi.

+2 I +9 TEMP.

Kuin vain valo asteikon +2 kohdalla vilkkuu, jääkaapin sisälämpötila on kylmempi kuin +2°C.

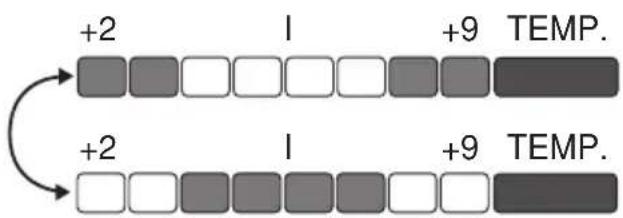

+2 I +9 TEMP. +2 I +9 TEMP.

Kun 2 ulointa valoa lämpöasteikon kummassakin päässä ja 4 keskimmäistä valoa vilkkuvat vuorotellen, lämpötilaa

mittaavassa tuntoelimessä on häiriö. Ota tällöin yhteyttä huoltoliikkeeseen.

Hätäohjelma käynnistyy automaattisesti ja ohjaa laitetta, kunnes huoltoapua saadaan paikalle.

Hälytys: Merkkivalot vilkuvat jätjestyk- sessä vasemmalta oikealle asteikon koko alueella. Samanaikaisesti laitteesta kuuluu hälytysääni.
