BRUKSANVISNING Power 20 NILFISK

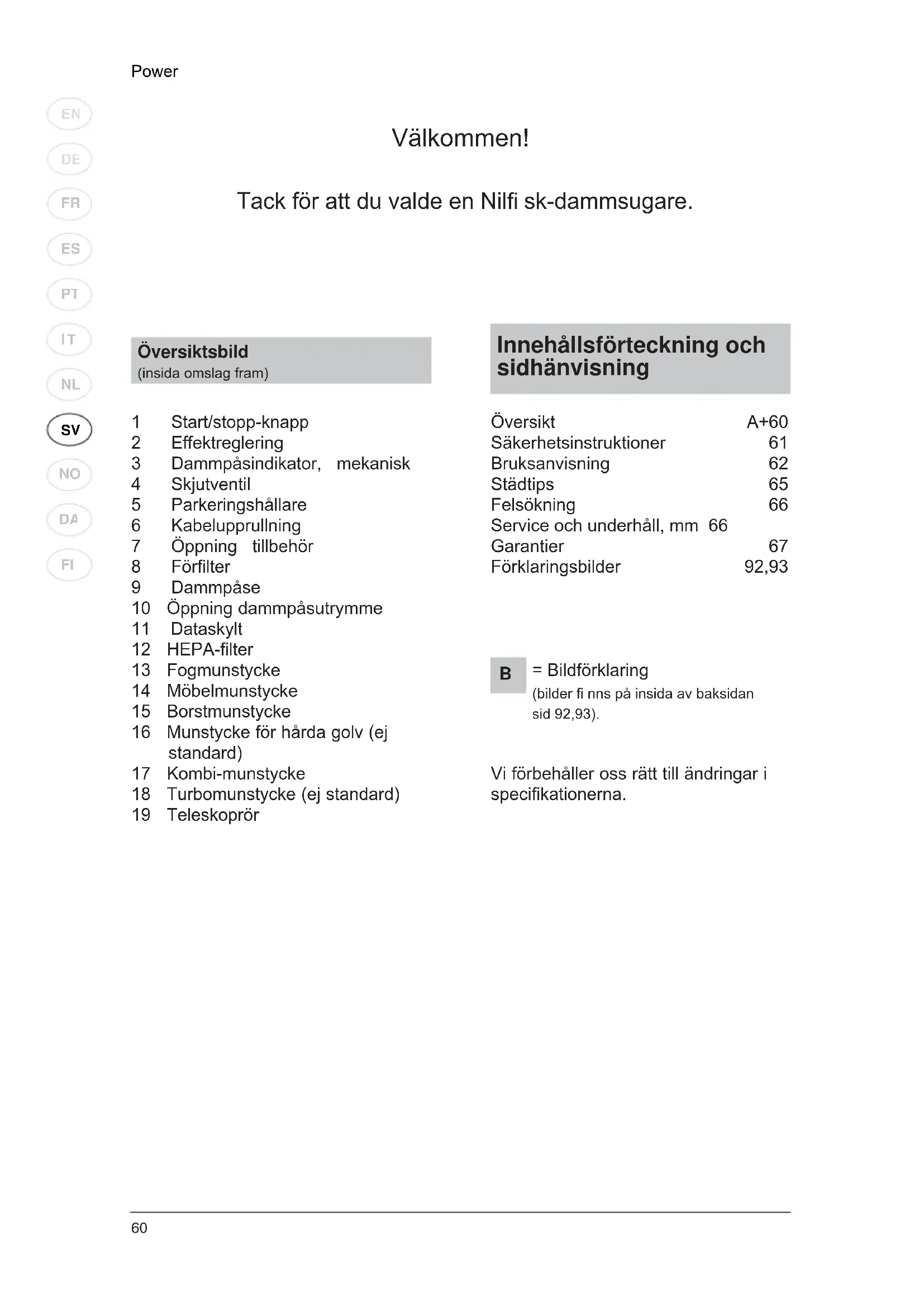

Tack för att du valde en Nilfi sk-dammsugare.

Översiktsbild

(insida omslag fram)

1 Start/stopp-knapp
2 Effektreglering
3 Dammpåsindikator, mekanisk
4 Skjutventil
5 Parkeringshållare
6 Kabelupprullning
7 Öppning tillbehör
8 Förfilter
9 Dammpåse
10 Öppning dammpåsutrymme
11 Dataskylt
12 HEPA-filter
13 Fogmunstycke
14 Möbelmunstycke
15 Borstmunstycke
16 Munstycke för hårda golv (ej standard)
17 Kombi-munstycke
18 Turbomunstycke (ej standard)
19 Teleskoprör

Innehållsförteckning och sidhänvisning

Översikt	A+60
Säkerhetsinstruktioner	61
Bruksanvisning	62
Städtips	65
Felsökning	66
Service och underhåll, mm 66
Garantier	67
Förklaringsbilder	92,93

B = Bildförklaring

(bilder fi nns på insida av baksidan sid 92,93).

Vi förbehåller oss rätt till ändringar i specifikationerna.

Viktiga säkerhets- instruktioner

• Använd aldrig dammsugaren utan dammpåse, förfilter och utblåsfilter.
• Dammsugaren är inte lämpad för upptagning av hälsofarliga material eller gaser. Använd inte heller dammsugaren i en omgivning där det finns explosionsrisk.
• Sug inte upp vatten eller andra vätskor.
• Sug inte upp varma eller explosiva föremål som glöd, fimpar eller dylikt.
• Sug inte upp vassa föremål som glasbitar eller nålar.
• Använd och förvara dammsugaren inomhus och endast i torra miljöer, 0 °C till 50 °C.
• Använd inte dammsugaren utomhus.
• Ta inte i dammsugaren, sladden eller stickkontakten med våta händer.
• Stäng av dammsugaren innan du drar ut stickkontakten ur vägguttaget.
• Dra i stickkontakten när du drar ut stickkontakten ur vägguttaget, dra inte i sladden. Lyft eller dra inte dammsugaren i sladden.
• Använd inte dammsugaren om sladden visar tecken på skador. Inspektera sladden regelbundet och kontrollera att den inte är skadad, speciellt om den har fastnat, klämts i en dörr eller körts över.
• Dammsugaren får inte användas om den är defekt. Lämna dammsugaren på reparation till en auktoriserad verkstad om dammsugaren tappats eller blivit våt.
• Inga ändringar eller modifieringar får göras av de mekaniska eller elektriska säkerhetsanordningarna.
• Alla reparationer måste utföras av auktoriserad verkstad.
• Använd endast originaldammpåsar, originalfilter och originaltillbehör. Användning av andra dammpåsar

och filter medför att garantin upphör.

• Stäng av dammsugaren och dra ut stickkontakten ur vägguttaget innan byte av dammpåse eller filter påbörjas.
• Dammsugaren får inte användas som leksak. Låt inte barn använda dammsugaren utan tillsyn av en vuxen.
• Om starkströmskabeln är skadad, måste den bytas ut av tillverkaren, tillverkarens servicerepresentant eller annan kvalificerad person för att undgå fara.
• Denna maskin får inte användas av barn eller personer med reducerad fysisk eller mental förmåga, eller brist på erfarenhet och kunskap, såvida de inte instrueras eller övervakas. Denna maskin är inte avsedd att användas av barn. Se till att barn inte leker med maskinen.
• Denna apparat uppfyller kraven i EG-direktivet 2004/108/EC, 2006/95/EC, 93/68/EC.

Symbolen — på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytte-ligare upplysningar om återvinning bör du kontakta lokala myndigheter, sophämtningstjänst eller affären där du köpte varan.

Bruksanvisning

Kontrollera innan dammsugaren används att den angivna spänningen på dataskylten överensstämmer med nät-spänningen i fastighetens elnät. Dammsugaren levereras med dammpåse förfilter och utblåsfilter.

Start och stopp

Start

Dra ut sladden och sätt in stickkontakten i vägguttaget.

Starta dammsugaren med start/stoppknappen på dammsugarens ovansida.

Stopp

Stäng av dammsugaren med start/ stopp-knappen. Dra ut stickkontakten ur vägg-uttaget. Dra inte i sladden utan ta tag i stickkontakten.

A Sätt ihop slanghandtag, rör och munstycken

1. Stick in slangkopplingen i insuget på maskinen och tryck tills slangen läses fast med ett klick.
2. Sätt ihop slanghandtaget och röret och vrid tills röret läses fast med ett klick.
3. Sätt ihop röret och munstycket och vrid tills munstycket läses fast med ett klick.
4. Teleskopröret kan justeras för att passa din kroppslängd. Tryck in knappen på mitten av röret för att frigöra låsningen av längdjusteringen. Justera röret till önskad längd.

Lossa slanghandtag, rör och munstycken

• Frigör munstycket från röret genom att trycka in knappen.
• Frigör slanghandtaget från röret genom att trycka in knappen.
• Lossa slangkopplingen från insuget genom att trycka in låsklackarna och dra ut den.

Byte av dammpåse och fi Iter

Dammpåsens och filtrens storlek och kvalitet har stor betydelse för dammsugningens effektivitet.

Vid användning av icke originaldammpåsar och icke originalfilter finns risk för nedsatt luftgenomströmning vilket kan medföra överbelastning av motorn. Användning av andra än NILFILSK originaldamm-påsar och Nilfisk originalfilter medför att garantin upphör att gälla.

B

Byte av dammpåse

Dammpåseindikatorn visar dammpåsens fyllnadsgrad. När indikatorn är helt rödfärgad måste dammpåsen bytas.

Detta för att hindra motorn från att ta skada.

Använd alltid original-

dammpåse från Nilfisk.

1. Lossa slangkopplingen från insuget genom att trycka in låsklackarna och sedan dra ut kopplingen/slangen.

2. Öppna luckan till dammutrymmet genom att lyfta öppningsknappen framför/under insuget.

3. Ta tag i handtaget på påshållaren och lyft ur påshållaren och den fulla dammpåsen från dammutrymmet.

4. Förslut dammpåsen genom att dra upp pappfliken.

5. Dra ut den fulla dammpåsen från påshållaren.

6. Sätt in den nya dammpåsen genom att skjuta ner pappfliken i påshållaren.

7. Sätt i påshållaren med ny dammpåse i dammutrymmet.

Se till att dammpåsen är ordentligt utvecklad i dammutrymmet och att den inte kommer i kläm mellan luckan.

1. Stäng luckan till dammutrymmet.

2. Stick in slangkopplingen i insuget på maskinen och tryck tills slangen läses fast med ett klick.

C

Byte av förfi Iter

Förfiltret skyddar motorn mot mikropartiklar som inte fastnar i dammpåsen. Byt till nytt förfilter vid vart fjärde dammpåsbyte.

Förfiltret är placerat bakom dammpåsen. Använd alltid originalfilter från Nilfisk.

1. Lossa slangkopplingen från insuget genom att trycka in läsklackarna och sedan dra ut slangopplingen.

2. Öppna luckan till dammutrymmet genom att lyfta öppningsknappen framför/under insuget.

3. Ta tag i handtaget på påshållaren och lyft ur påshållaren och den fulla dammpåsen från dammutrymmet.

4. Förslut dammpåsen genom att dra upp pappfliken.

5. Ta ut filterhållaren med förfiltret.

6. Öppna filterhållaren.

7. Ta ur det gamla förfiltret.

8. Sätt i ett nytt förfilter och stäng filterhållaren. Kontrollera att förfiltret täcker hela filterhållaren.

9. Placera filterhållaren i spåret och tryck hållaren på plats.

10. Sätt i påshållaren med ny dammpåse i dammutrymmet. Se till att dammpåsen är ordentligt utvecklad i dammutrymmet.

11. Stäng luckan till dammutrymmet.

12. Stick in slangkopplingen i insuget på maskinen och tryck in slang-kopplingen tills slangen läses fast med ett klick.

Utblåsfiltret är på vissa varianter av typ HEPA (High Efficiency Particulate Air filter). Andra varianter har ett standard utblåsfilter. Filtret rensar utblås- luften från mikropartiklar som inte fast- nar i dammpåsen och förfiltret. Dessa filter kan inte borstas eller tvättas rent. Byt utblåsfilter minst en gång per år. Använd alltid Original utblås-filter och HEPA-filter från Nilfisk.

1. Lossa luckan på dammsugarens baksida. Detta görs genom att låsknappen trycks uppåt. Vik sedan ut luckan ifrån maskinen.
2. Ta ur det gamla filtret.
3. Sätt in det nya filtret i filter-utrymmet. Vidrör aldrig själva filterytan på ett nytt HEPA-filter.

Ta alltid på plastramen som sitter runt HEPA-filtret istället.

Kontrollera att filtret är korrekt monterat i maskinen.

1. Sätt tillbaka luckan på maskin Detta görs genom att placera spåren i luckans överkant i de matchande uttagen på maskinen.
2. Tryck sedan i luckans nederkant så att läset läser fast luckan.

Tváttbart HEPA-fi Iter

Några modeller har tvättbart HEPA filter.

Skölj filtrets insida med ljummet kranvatten. Använd inga rengöringsmedel och undvik att röra vid filterytan.

Knacka på filterramen för att avl'gsna vattnet.

Använd inte någon extern värmekälla, t.ex. ett element eller direkt solljus för att torka filtret.

Lät filtret torka innan det sätts tillbaka i dammsugaren.

E Reglering av sugkraften

Sugkraften regleras med skjutventilen på slanghandtaget. Sugkraften är maximal när skjutventilen är i stängt läge och minimal vid öppet läge. Reglera sugkraften genom att skjuta ventilen till önskat läge.

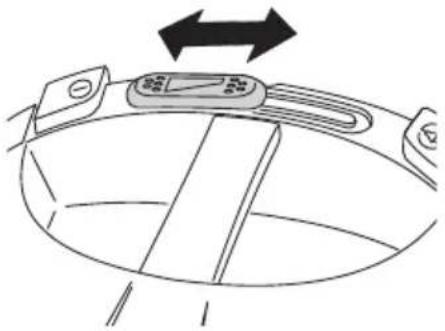

Maskinreglering av sugkraften görs med skjutreglaget på dammsugarens ovansida. Symbolen på reglaget visar hållet för max resp min sugkraft.

F Parkering av rör med munstycke

På dammsugaren finns två parke- ringsspår, ett på undersidan som används när den står på högkant, och ett på baksidan som används när dammsugaren står på hjulen.

Termosäkring

Dammsugaren har en termosäkring som förhindrar att dammsugaren överhettas. Om termosäkringen löser ut stannar dammsugaren och måste svalna innan den kan startas igen.

Återställning:

1. Stäng av dammsugaren och dra ut stickkontakten ur vägguttaget.
2. Kontrollera att ingenting hindrar luftflödet genom slanghandtag, slang, rör, munstycke, dammpåse eller förfilter.
3. Låt dammsugaren svalna i åtminsntone 5-10 minuter.
4. Sätt i stickkontakten igen och starta med start/stoppknappen.

Dammsugaren startar inte förrän den blivit tillräckligt sval. Om den inte startar, stoppa med start/ stopp-knappen och dra ur stickkontakten igen. Prova på nytt.

WARNING!

Vid aktivering av automatisk kabelupprullning ska man vara försiktig eftersom kontakten kan svänga runt under den sista biten av upprullningen. Du bör hålla i stickkontakten vid upprullning.

Städtips

Reglera sugkraften med effektregleringen på dammsugaren eller med skjutventilen på slanghandtaget.

G Fogmunstycke

Använd fogmunstycket till lister och trånga utrymmen.

H Möbelmunstycke

Använd möbelmunstycket till klädda möbler.

I Borstmunstycke

Använd borstmunstycket till gardiner och fönsterbrädor.

J Munstycke för hårda golv

Använd munstycket till hårda golv.

K Kombimunstycke

Kombimunstycket kan ställas in för mjuka och hårda golv.

L Turbomunstycke

Använd turbomunstycket till heltäckningsmattor.

Uppsättningen munstycken kan variera beroende på modell.

Felsökning

Service och reparationer skall endast utföras av auktoriserad verkstad.

Om motorn inte startar	Kontrollera att stickkontakten är ansluten till vägguttaget.
	En säkring kan ha gått i fastighetens elnät, och den behöver då bytas.
	Det kan vara fel på sladden eller stickkontakten, och dessa behöver då repareras av en auktoriserad verkstad.
	Om inga av ovanstående åtgärder hjälper - lämna in dammsugaren till en auktoriserad verkstad.
Nedsatt sugförmåga	Dammpåsen kan vara full, och måste då bytas, se instruktion.
	Förfi ltret eller HEPA-fi ltret kan vara igensatta och måste bytas, se instruktion.
	Slanghandtag, slang, rör eller munstycke kan vara igensatta och behöver rensas.
Om dammsugaren stannar	Termosäkringen kan ha löst ut. Se instruktion.

Service och underhåll

• Förvara dammsugaren torrt.
- Byt förfilter vid vart fjärde dammpåsbyte. Dammpåsförpackningarna innehåller fyra dammpåsar och ett förfilter.
- Rengör dammsugarens yta med en torr trasa, eventuellt med lite disk-medel på fuktad trasa.
- Originaldelar beställs från din återförsäljare.
- Service - kontakta din återförsäljare.

Återvinning och skrotning

Återvinn förpackningarna och kassera uttjänt utrustning enligt rekommendationer från din kommun. Klipp av sladden så kort som möjligt vid skrotning för att undvika att någon skadas eller använder den defekta/uttjänta dammsugaren.

Miljöåtagande

Denna produkt är utformad med tanke på miljön. Samtliga plastdelar är markerade för återvinning.

Ansvar

Nilfisk-Advance frånsäger sig allt ansvar för samtliga skador som uppkommit genom felaktigt bruk av dammsugaren eller de fall dammsugaren manipulerats.

Garantier

Garantin kan variera mellan olika länder. Kontakta din återförsäljare för besked om vad som gäller i ditt land.

Konsumentinformation (sv)

Har du frågor eller synpunkter besök vår hemsida www.nilfisk.se

Konsumentköp (sv)

Vid försäljning till konsument i Sverige gäller Konsumentköp EHL-91 samt övriga EHL-bestämmelser vilka återförsäljaren tillhandahåller. Kom ihåg att spara kvitto och EHL-föräkringsbevis.

Garantier

På dessa Nilfisk-modeller lämnar vi 5-års garanti på motor, kabelvinda, strömbrytare och hölje. Munstycken, filter, slangar, rör och andra tillbehör täcks av en 12-månaders-garanti som täcker tillverkningsfel med undantag för skador pga normalt slitage.

Garantin omfattar både reservdelar och arbetskostnad, och gäller för fabrikations- och materialfel som konstateras vid normal användning i privata hushåll/för privat bruk.

Service enligt garantin lämnas bara om det kan dokumenteras att tidpunkten för reklamationen är inom garantiperioden (korrekt ifyllt garantibevis eller maskinstämplat kassakvitto med datum och produktslag), och under förutsättning att dammsugaren är köpt fabriksny i Sverige och distribuerats av Nilfisk-Advance.

Vid åtgärdande av fel och brister skall köparen på egen bekostnad och på egen risk leverera dammsugaren till den återförsäljare där dammsugaren är köpt eller direkt till Nilfisk-Advance. Efter åtgärdande av fel bekostar Nilfisk-Advance på egen risk retur av dammsugaren till återförsäljaren eller till kundens adress i Sverige.

Garantin gäller inte:

• Normalt slitage på tillbehör och filter.
• Fel eller skador som direkt eller indirekt har uppstätt vid felaktig användning - exempelvis uppsugning av byggdamm, vätska eller mattdeodorant.
• Missbruk, förlust eller underlåtenhet att utföra underhåll enligt föreskrift i bruksanvisningen.

Garantin gäller inte heller vid felaktig inbyggnad, uppställning eller anslutning, vid brand, olycka, blixtnedslag, extraordinära spänningsvariationer eller andra elektriska störningar som t.ex. defekta säkringar eller fel i spänningsnätets elektriska installationer, och över huvud taget fel eller skador där

Nilfisk-Advance kan fastställa att de orsakats av andra fel än fabrikations- och materialfel.

Garantin blir ogiltig:

• om ett fel som uppstått beror på användning av andra än Nilfisk originaldammpåsar eller originalfilter.
• om identifikationsnumret - serie-numret tagits bort från dammsugaren.
• om dammsugaren har reparerats av en icke auktoriserad Nilfisk-reparatör.
• om dammsugaren används i kommersiellt sammanhang t ex byggentrepenör, städfirmor, affärsverksamhet eller annan icke privat användning.

Garantin gäller i:

Danmark, Sverige, Norge, England, Irland, Belgien, Holland, Frankrike, Tyskland, Polen, Ryssland, Österrike, Schweiz, Spanien, Portugal, Australien, Estland, Lettland, Litauen, Ungern, Grekland, Slovenien, Slovakien, Tjeckien, Italien, Finland och Nya Zeeland.
