MANUAL DE USUARIO Power 20 NILFISK

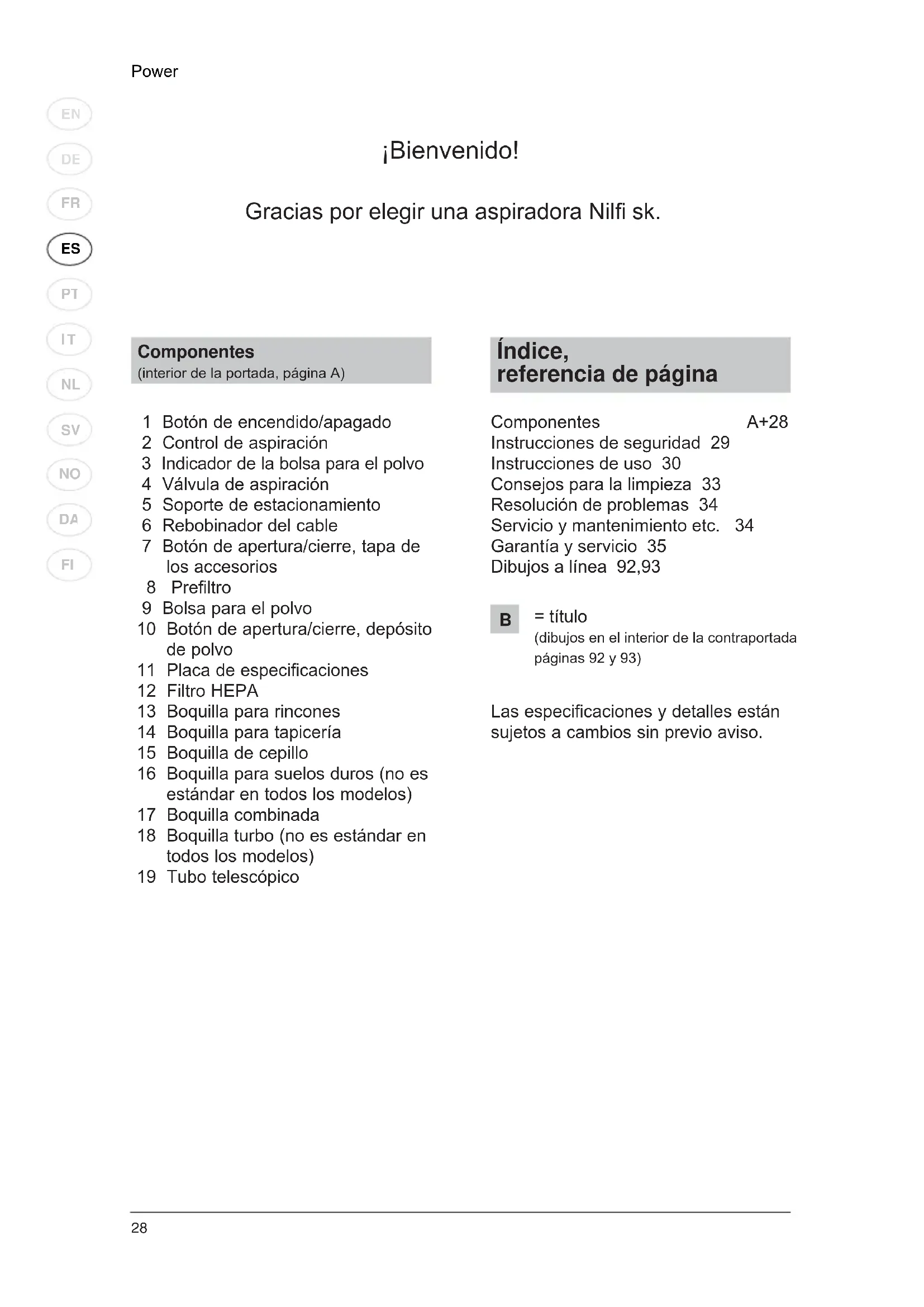

Índice, referencia de página Componentes A+28 Instrucciones de seguridad 29 Instrucciones de uso 30 Consejos para la limpieza 33 Resolución de problemas 34 Servicio y mantenimiento etc. 34 Garantía y servicio 35 Dibujos a línea 92,93 Las especificaciones y detalles están sujetos a cambios sin previo aviso. Componentes (interior de la portada, página A) 1 Botón de encendido/apagado 2 Control de aspiración 3 Indicador de la bolsa para el polvo 4 Válvula de aspiración 5 Soporte de estacionamiento 6 Rebobinador del cable 7 Botón de apertura/cierre, tapa de los accesorios 8 Prefiltro 9 Bolsa para el polvo 10 Botón de apertura/cierre, depósito de polvo 11 Placa de especificaciones 12 Filtro HEPA 13 Boquilla para rincones 14 Boquilla para tapicería 15 Boquilla de cepillo 16 Boquilla para suelos duros (no es estándar en todos los modelos) 17 Boquilla combinada 18 Boquilla turbo (no es estándar en todos los modelos) 19 Tubo telescópico ¡Bienvenido! Gracias por elegir una aspiradora Nilfi sk.

= título (dibujos en el interior de la contraportada páginas 92 y 93)29 Power

Instrucciones de seguridad

• No utilice la máquina sin la bolsa del polvo y todos los filtros correctamen- te instalados.

• Esta máquina no está destinada a la aspiración de materiales peligrosos o gas; su uso para estos fines pue- de suponer graves riesgos para la salud de las personas.

• La máquina no debe utilizarse para la aspiración de agua u otros líqui- dos.

• No recoja objetos cortantes, como agujas o trozos de cristal.

• No recoja ningún material en com- bustión o que eche humo, como cigarrillos, cerillas o cenizas calien- tes.

• Utilice y almacene esta máquina a cubierto y en un lugar seco, entre 0 °C y 50 °C.

• No la utilice en exteriores ni sobre superficies húmedas.

• No maneje la máquina con las manos húmedas.

• No utilice la máquina si el cable muestra algún signo de daños. Ins- peccione con regularidad el cable para comprobar si presenta algún daño, especialmente si ha sido aplastado, si ha quedado atrapado en una puerta o si le ha pasado algún objeto por encima.

• No utilice la máquina si observa algún defecto en ella. Lleve la máquina a un centro de servicio autorizado para que la revisen si se ha caído, está dañada, se ha deja- do al aire libre o se ha expuesto al agua.

• No realice ningún cambio ni modifi- cación en los dispositivos mecánicos o eléctricos de seguridad.

• Todas las reparaciones deben ser efectuadas por un centro de servicio autorizado.

• Utilice únicamente bolsas del polvo, filtros y accesorios originales de su distribuidor local. El uso de bolsas del polvo y filtros no autorizados anulará la garantía.

• Apague la máquina y desenchúfela antes de ponerse a cambiar la bolsa del polvo o el filtro; tire del enchufe, no tire del cable.

• No utilice la máquina como un juguete. No deje a los niños con la máquina sin vigilancia.

• Este electrodoméstico no está pen- sado para ser usado por personas menores o enfermas sin vigilancia, a no ser que hayan sido adecua- damente vigiladas por una persona responsable para garantizar que pueden utilizar el electrodoméstico de forma segura. Los niños peque- ños deben ser vigilados para ase- gurarse de que no jueguen con el electrodoméstico.

• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su agente de servicio o por personas con una cualificación similar, con el fin de evitar posibles riesgos.

• Este electrodoméstico cumple con las Directivas de la 2004/108/EC, 2006/95/EC, 93/68/EC. El símbolo que aparece en el producto o en su embalaje indica que este producto no puede ser tra- tado como residuos domésticos. En su lugar, debe ser entregado en el correspondiente punto de recogida para el reciclado de equipos eléctricos y electrónicos. Al garantizar la ade- cuada eliminación de este productos, ayudará a evitar las posibles con- secuencias negativas para el medio ambiente y la salud de las personas que se producirían a causa de una inadecuada manipulación de los resi- duos de este producto. Para obtener información más detallada acerca del reciclaje de este producto, póngase30 Power

Instrucciones de uso Antes de utilizar la máquina, asegú- rese de que la tensión indicada en la placa de especificaciones correspon- da a la tensión de la red eléctrica. La máquina se entrega con bolsa del polvo, prefi ltro y fi ltro de escape. Puesta en marcha Saque el cable y enchufe la máquina a una toma eléctrica. Ponga en mar- cha la aspiradora utilizando el botón de puesta en marcha/parada situado en la parte superior de la aspiradora. Parada Apague la máquina utilizando el botón de puesta en marcha/parada. Para desenchufar, tire del enchufe, no tire del cable. Conexión de la manguera, el tubo y las boquillas

1. Introduzca el conector de la man-

guera en la toma de aspiración y presione hasta que la manguera quede acoplada con un chasquido.

2. Conecte el tubo curvado al tubo y

gírelo hasta que queden acoplados con un chasquido.

3. Conecte el tubo y la boquilla y gire

hasta que queden acoplados con un chasquido.

4. El tubo es telescópico y se puede

ajustar a la altura del usuario. Pulse el botón situado en el medio del tubo para liberar el cierre de ajuste de la longitud. Ajuste el tubo a la longitud deseada. Desconecte la manguera, el tubo y la boquilla

• Desconecte la boquilla del tubo pulsando el botón.

• Desconecte la manguera del tubo pulsando el botón.

• Separe la conexión de la mangue- ra de la toma de aspiración pul- sando el mecanismo de bloqueo y retirándola.

Puesta en marcha y parada en contacto con la oficina local de su ciudad, el servicio de recogida de residuos domésticos o el estable- cimiento en el que ha adquirido el producto.31 Power

Cambio de la bolsa del polvo y los fi ltros El tamaño y la calidad de la bolsa del polvo y los filtros afectan a la eficacia de la aspiradora. El uso de bolsas del polvo o filtros no originales puede causar una obstrucción de la circula- ción del aire que puede dar lugar a una sobrecarga en la máquina. El uso de accesorios distintos a las bolsas del polvo originales Nilfisk y los filtros originales Nilfisk anulará la garantía. El indicador de nivel de llenado de la bolsa del polvo. Cuando el indica- dor está completamente rojo, es necesario cam- biar la bolsa del polvo para evitar daños en el motor. Utilice siempre bolsas del polvo originales de Nilfisk.

1. Separe la conexión de la mangue-

ra de la toma de aspiración presio- nando el mecanismo de bloqueo y luego retírela.

2. Abra la tapa del depósito de polvo

levantando el botón de apertura situado delante/debajo de la toma de aspiración.

3. Sujete el mango del soporte de la

bolsa del polvo y extraiga el sopor- te y la bolsa del polvo llena del depósito de polvo.

4. Cierre la bolsa del polvo tirando de

la lengüeta de cartón.

6. Inserte una nueva bolsa del pol-

vo introduciendo el cartón en las ranuras del soporte de la bolsa.

7. Inserte en el depósito el soporte

de la bolsa del polvo con la nueva bolsa del polvo. Compruebe que la bolsa del polvo está completamen- te abierta en el depósito de polvo.

8. Cierre la tapa del depósito de pol-

Cambio del prefi ltro El prefiltro protege al motor mediante la absorción de las micropartículas que no son atrapadas por la bolsa del polvo. Cambie el prefiltro cada cua- tro bolsas del polvo. El prefiltro está situado detrás de la bolsa del polvo. Utilice siempre filtros originales de Nilfisk.

1. Separe la conexión de la man-

guera de la toma de aspiración presionando el mecanismo de bloqueo y luego retírela.

2. Abra la tapa del depósito de pol-

vo levantando el botón de aper- tura situado delante/debajo de la toma de aspiración.

3. Sujete el asidero del soporte de

la bolsa del polvo y extraiga del depósito de polvo el soporte y la bolsa del polvo llena.

4. Cierre la bolsa del polvo tirando

de la lengüeta de cartón.

5. Saque el portafiltro con el prefil-

6. Abra el portafiltro.

7. Retire el prefiltro usado.

8. Instale el nuevo prefiltro y cierre

el portafiltro. Compruebe que el prefiltro esté correctamente insta- lado en el portafiltro.

9. Coloque el portafiltro en posición

y presiónelo hasta que quede fija- do.

10. Inserte en el depósito el soporte

de la bolsa del polvo con la nue- va bolsa del polvo. Compruebe que la bolsa del polvo está com- pletamente abierta en el depósito de polvo.

11. Cierre la tapa del depósito de pol-

12. Introduzca la conexión de la man-

guera en la toma de aspiración y presione hasta que la manguera quede acoplada con un chasqui- do.

Cambio de la bolsa del polvo

9. Introduzca la conexión de la man-

guera en la toma de aspiración y presione hasta que la manguera quede acoplada con un chasquido.32 Power

Cambio del fi ltro de salida El filtro de escape está incluido en algunas variantes del modelo de tipo HEPA (filtro de partículas de aire de alta eficacia High Efficiency Particula- te Air). El filtro limpia el aire de escape de las micropartículas que no son atrapadas por la bolsa y el prefiltro de la aspiradora. El filtro HEPA o el filtro de salida no se pueden limpiar cepillándolos ni lavándolos. Cambie el filtro al menos una vez al año. Utilice siempre filtros HEPA y filtros de esca- pe originales de Nilfisk.

1. Abra la tapa situada en la parte

posterior de la aspiradora. Esto se consigue pulsando hacia arriba el botón de bloqueo. Retire la tapa de la aspiradora.

2. Quite el filtro HEPA usado.

3. Introduzca el nuevo filtro HEPA.

No toque la superficie del filtro. Manipule el filtro utilizando el marco de plástico que lo rodea. Compruebe que el filtro HEPA esté correctamente instalado.

4. Vuelva a colocar la tapa en la aspi-

radora. Esto se consigue introduciendo las lengüetas de la parte superior de la tapa en las ranuras correspon- dientes en la aspiradora.

5. A continuación, presione el borde

inferior de la tapa de forma que la tapa quede cerrada por el cierre. Filtro HEPA lavable Algunos modelos disponen de un filtro HEPA lavable. Aclare el interior del filtro con agua tibia. No use productos de limpieza y evite tocar la superficie del filtro. Toque el marco del filtro para quitar el agua. No utilice una fuente de calor externa, por ejemplo, un radiador o luz solar directa para secar el filtro. Deje secar el filtro antes de volver a colocarlo en la aspiradora.

Ajuste de la potencia de aspiración La potencia de aspiración se contro- la utilizando la válvula de corredera situada en el mango de la manguera. La potencia de aspiración está al nivel máximo cuando la válvula de corre- dera está cerrada y al nivel mínimo cuando la válvula está abierta. Ajuste la potencia de aspiración moviendo la válvula de corredera hasta la posición adecuada.

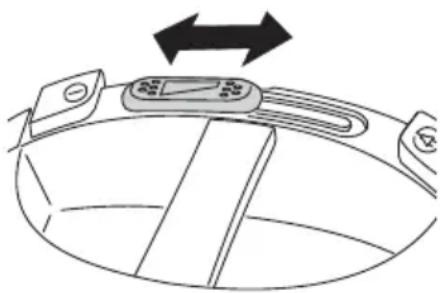

La potencia de aspiración también se ajusta utilizando el control deslizante situado en la parte superior de la aspiradora. El símbolo que aparece en el control indica la dirección para la máxima y la mínima potencia de aspiración.33 Power

Consejos para la limpieza Ajuste la potencia de aspiración por medio del control deslizante de la parte superior de la aspiradora o la válvula de corredera del mango de la manguera. Utilice la boquilla para rincones para los espacios estrechos. Utilice la boquilla para tapicería para los muebles tapizados. Utilice la boquilla de cepillo para las cortinas y el alféizar de las ventanas. Utiliza la boquilla para los suelos duros. Ajuste la boquilla combinada en fun- ción del tipo de suelo. Utilice la boquilla turbo para la limpie- za eficaz de moquetas. Los distintos modelos de estas aspi- radoras pueden incluir diferentes boquillas. Fusible térmico La aspiradora está equipada con un fusible térmico que impide su recalen- tamiento. Si el fusible térmico salta, la aspiradora se detendrá y deberá enfriarse para que se pueda poner de nuevo en marcha. Reanudación del funcionamiento

1. Apague la máquina y desenchúfela

de la toma eléctrica.

2. Compruebe que no haya nada

obstruyendo la circulación del aire entre el tubo curvado, la mangue- ra, la boquilla, la bolsa del polvo o los filtros.

3. Deje que la máquina se enfríe

durante al menos 5-10 minutos.

4. Enchufe de nuevo la máquina y

póngala en marcha utilizando el botón de puesta en marcha/para- da. La máquina no se pondrá en marcha hasta que se haya enfriado lo sufi- ciente. Si la máquina no se pone en marcha, apáguela utilizando el botón de puesta en marcha/parada y des- enchúfela. Vuelva a intentarlo al cabo de un rato. ADVERTENCIA Al activar la recogida automática del cable, se debe tener cuidado con las oscilaciones del enchufe en el extremo del cable durante la última parte de la recogida. Se recomienda sujetar el enchufe durante la opera- ción.

Existen dos ranuras para el estaciona- miento: una de ellas en la parte infe- rior, para su uso cuando la máquina se apoya sobre su parte trasera, y la otra en la parte trasera, para su uso cuando la máquina se apoya sobre las ruedas. Estacionamiento del tubo y la boquilla Boquilla turbo Boquillacombinada Boquilla para suelos duros Boquilla de cepillo Boquilla para tapicería Boquilla para rincones34 Power

Servicio y mantenimiento

• Almacene la máquina en un lugar seco.

• Cambie el prefiltro cada cuatro bolsas del polvo. El paquete de la bolsa del polvo incluye cuatro bol- sas del polvo y un prefiltro.

• Limpie la superficie de la máqui- na con un paño seco o un paño húmedo con una pequeña cantidad de líquido lavavajillas.

• Los accesorios originales están a su disposición en los distribuidores locales.

• Servicio: consulte con su distribui- dor local. Recicle el embalaje y deseche la aspi- radora según las recomendaciones de las autoridades locales. Corte el cable cerca de la máquina para evitar daños o el uso de la máquina defectuosa o averiada. Esta máquina está diseñada pensan- do en el medio ambiente. Todas las piezas de plástico están marcadas para su reciclaje.

Nilfisk no asume responsabilidad algu- na por los posibles daños causados por el uso incorrecto o la modificación de la máquina. Para más información, visite www.nilfisk.com La garantía puede variar de un país a otro. Consulte con su distribuidor local para más información. Resolución de problemas Las reparaciones o el servicio de su aspiradora sólo deberán ser realiza- dos por un centro de servicio autori- zado. Si la máqui- na no se pone en marcha Compruebe que el enchufe esté conectado correctamente a la toma eléctrica. Es posible que haya saltado un fusible del edifi cio y sea necesario cambiarlo. El cable o el enchufe pueden estar dañados y deben ser reparados por un centro de servicio autorizado. Si ninguna de las acciones anteriores es la adecuada, lleve su aspiradora a un centro de servicio autorizado. Pérdida de potencia de aspiración La bolsa del polvo puede estar llena y es necesario cambiarla, consulte las instrucciones. El prefi ltro o el fi ltro HEPA pueden estar obstruidos y es necesario cambiarlos, consulte las instrucciones. El mango de la manguera, la manguera, el tubo o la boquilla pueden estar obstruidos y es necesario limpiarlos. Si la máqui- na se para Puede haber saltado el fusible térmico, consulte las instrucciones. Garantía Información Responsabilidad Respeto al medio ambiente Reciclaje y eliminación35 Power

Garantía y servicio Esta aspiradora de la serie Nilfisk posee una garantía de 5 años respec- to a la máquina, que cubre el motor, el rebobinador del cable, el interruptor y la carcasa. Las boquillas, filtros, mangueras, tubos y otros accesorios tienen doce meses de garantía por defectos de fabricación únicamente, excluido el uso y desgaste normal. La garantía incluye el precio de las piezas de repuesto y el coste de la mano de obra, y cubre los defectos de fabricación y de materiales que pue- dan aparecer durante el uso domésti- co normal. La reparación dentro de la garan- tía sólo se efectuará si se puede demostrar que el defecto ha apare- cido durante el periodo de garantía del producto (certificado de garantía debidamente cumplimentado o recibo de caja impreso con la fecha y el tipo de producto) y a condición de que la aspiradora haya sido adquirida como un producto nuevo en España y distri- buido por Nilfisk-Advance. En el caso de la reparación de defec- tos, el cliente deberá ponerse en contacto con Nilfisk-Advance para que le remitan a un agente de servicio, por cuenta del propio cliente. Una vez realizadas las reparaciones necesa- rias, la aspiradora será devuelta al cliente por cuenta y riesgo de Nilfisk- Advance.

• Uso y desgaste normal de los accesorios y filtros.

• Defectos o daños ocurridos como resultado directo o indirecto de un uso incorrecto, como la aspiración de escombros, cenizas calientes o polvo desodorante de moquetas.

• Uso incorrecto, pérdida o ausencia de mantenimiento según lo descri- to en las Instrucciones de uso.

• No se debe utilizar para reformas domésticas. Tampoco cubrirá la configuración incorrecta o inadecuada (ajuste o conexión), ni los daños causados por el fuego, incendios, rayos o fluctuacio- nes de tensión anómalas o cualquier otro contratiempo eléctrico, como fusi- bles defectuosos o instalaciones eléc- tricas defectuosas en la red de sumi- nistro eléctrico, así como defectos o daños en general que Nilfisk-Advance considere derivados de causas dis- tintas a defectos de fabricación o de materiales.

• Si se produce un defecto por el uso de bolsas del polvo y filtros no originales de Nilfisk.

• Si se borra el número de identi- ficación (número de serie) de la aspiradora.

• Si la aspiradora ha sido reparada por un distribuidor no autorizado por Nilfisk.

• Si la máquina se utiliza en un entorno comercial, como construc- toras, empresas de limpieza, usos profesionales o cualquier otro uso no doméstico. Dinamarca, Suecia, Noruega, Gran Bretaña, Irlanda, Bélgica, Holanda, Francia, Alemania, Polonia, Rusia, Austria, Suiza, España, Portugal, Australia y Nueva Zelanda, Estonia, Letonia, Lituania, Hungría, Grecia, Eslovenia, Eslovaquia, la República Checa, Italia y Finlandia. La garantía es válida en: La garantía quedará anulada: La garantía no incluye:36 Power
