BRUKSANVISNING ECOT7D 1492 EU HOTPOINT ARISTON

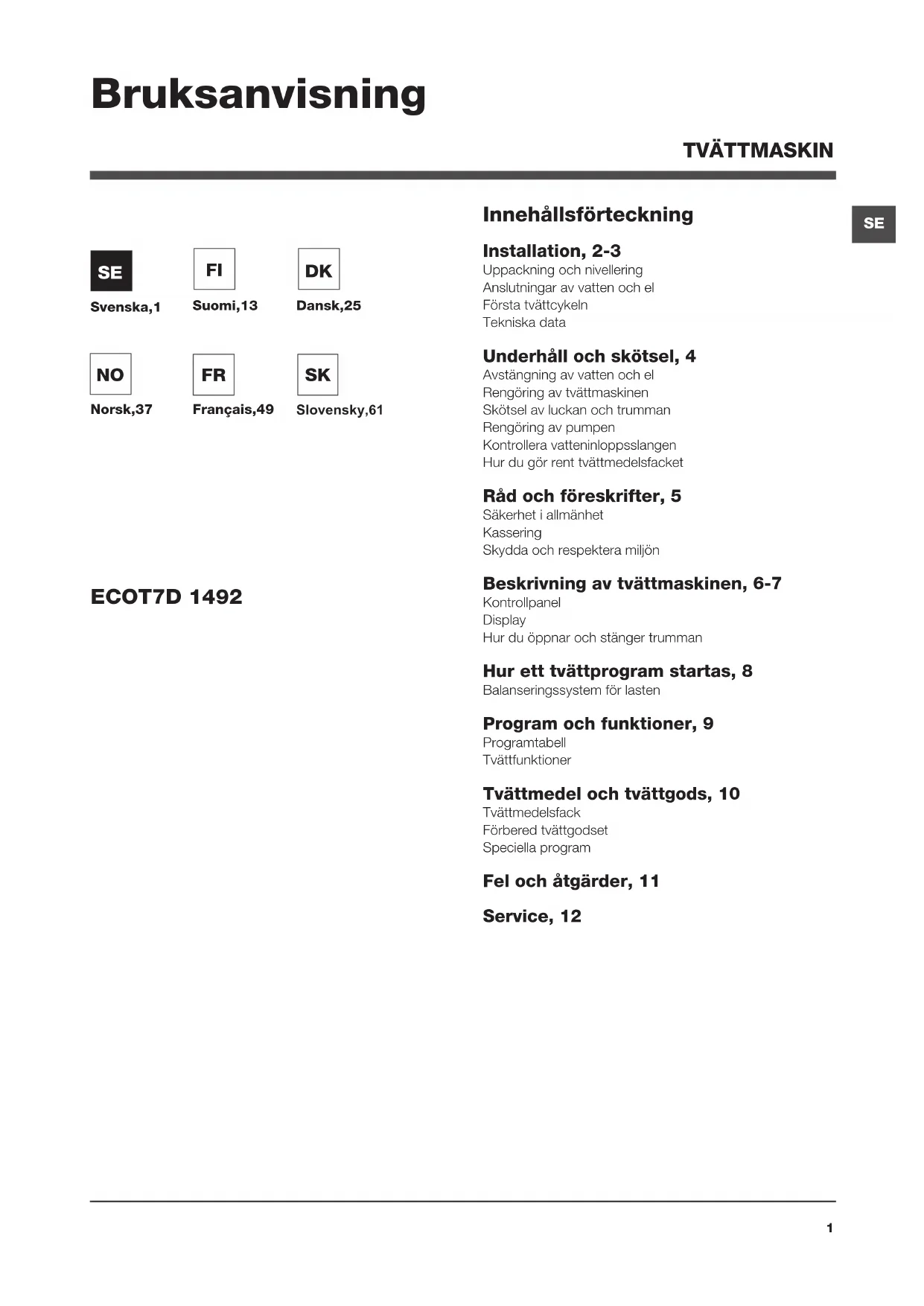

Innehållsförteckning Installation, 2-3 Uppackning och nivellering Anslutningar av vatten och el Första tvättcykeln Tekniska data Underhåll och skötsel, 4 Avstängning av vatten och el Rengöring av tvättmaskinen Skötsel av luckan och trumman Rengöring av pumpen Kontrollera vatteninloppsslangen Hur du gör rent tvättmedelsfacket Råd och föreskrifter, 5 Säkerhet i allmänhet Kassering Skydda och respektera miljön Beskrivning av tvättmaskinen, 6-7 Kontrollpanel Display Hur du öppnar och stänger trumman Hur ett tvättprogram startas, 8 Balanseringssystem för lasten Program och funktioner, 9 Programtabell Tvättfunktioner Tvättmedel och tvättgods, 10 Tvättmedelsfack Förbered tvättgodset Speciella program Fel och åtgärder, 11 Service, 12 ECOT7D 1492 Bruksanvisning TVÄTTMASKIN Svenska,1

Installation ! Det är viktigt att denna bruksanvisning beva- ras så att den kan konsulteras vid behov. Vid försäljning, överlåtelse eller flytt ska du försäkra dig om att bruksanvisningen förblir tillsammans med tvättmaskinen så att den nye ägaren kan ta del av dess information och varningar. ! Läs instruktionerna noggrant: där finns viktig information om installation, användning och säkerhet. Uppackning och nivåjustering Uppackning

1. Ta ur tvättmaskinen

tvättmaskinen inte skadats under tran- sporten. Om det skul- le finnas skador ska du inte ansluta den utan kontakta återför- säljaren.

3. Ta bort de fyra skru-

varna och gummide- len med dess avstån- dsbricka ,som sitter på bakstycket, och som skyddat maskinen under transporten (se figur).

4. Stäng igen hålen med de medföljande

5. Spar alla delar: om tvättmaskinen måste flyttas

ska de monteras tillbaka. Observera! om skruvarna ska användas igen ska de kortaste skruvarna monteras överst ! Förpackningsmaterialet får inte användas av barn som leksaker Nivåjustering

1. Installera tvättma-

skinen på ett hårt och jämnt underlag utan att stödja den mot väggar, möbler eller annat.

2. Om golvet inte skulle

vara fullständigt plant kan ojämnheten kom- penseras genom att de främre fötterna dras åt eller lossas (se figur); lutningsvinkeln, mätt på arbetsplanet, får inte överstiga 2°. En ordentligt utförd nivåjustering ger maskinen stabilitet och hindrar uppkomsten av vibrationer, buller samt att maskinen flyttar sig under an- vändningen. Om golvet har heltäckningsmatta eller en annan matta ska fötterna justeras på så sätt att det finns tillräckligt utrymme under tvätt- maskinen för ventilationen. Anslutningar av vatten och el Anslutning av vatteninloppsslangen

1. Anslut inloppslangens

ände och skruva fast den på en kallvattenkran som har en öppning med 3/4 gasgänga (se figur). Innan du ansluter slan- gen ska du låta vattnet rinna tills det är helt klart.

2. Anslut inloppsslan-

gen till tvättmaskinen genom att skruva fast den till det avsedda vattenuttaget i den bakre delen uppe till höger (se figur).

3. Se till att slangen

inte har några veck eller är hopklämd. ! Kranens vattentryck måste befinna sig inom de värden som finns i tabellen över Tekniska Data (se sidan intill). ! Om längden på inloppsslangen inte är tillräcklig ska du vända dig fackhandeln eller en auktorise- rad tekniker.SE

Tekniska data Modell ECOT7D 1492 Mått Bredd 40 cm Höjd 85 cm Djup 60 cm Kapacitet Från 1 till 7 kg Elektriska anslutningar Se märkskylten med tekni- ska egenskaper som sitter på maskinen. Vattenan- slutningar Max. tryck 1 MPa (10 bar) Min. tryck 0,05 MPa (0,5 bar) Trummans kapacitet 42 liter Centrifuge- ringshasti- ghet Upp till 1400 varv/min Kontrollpro- gram enligt standard 1061/2010 och 1015/2010 Program (1° nedtryck- ningen); Standardprogram bomull 60 °C. Program (2° nedtryck- ningen); Standardprogram bomull 40 °C. Denna apparat överens- stämmer med följande EU- direktiv: - 2004/108/EG (Elektroma- gnetisk kompatibilitet) - 2012/19/EU - 2006/95/EG (Lågspän- ningsdirektiv).

Anslutning av avloppsslang Anslut avloppsslan- gen, utan att böja den, till en avlopp- sledning eller ett väggavlopp som är placerat på en höjd mellan 65 och 100 cm från golvet, eller lägg den i ett handfat eller ett badkar och bind fast den bifogade skenan på kranen (se figur). Den fria slangänden får inte vara nedsänkt i vatten. ! Vi avråder från att använda förlängnings- slangar; om det ändå skulle vara nödvändigt måste förlängningsslangen ha samma diame- ter som originalslangen och den får inte vara längre än 150 cm. Elektrisk anslutning Innan du sätter i kontakten i uttaget ska du försäkra dig om att:

• Vägguttaget är jordanslutet och i enlighet med gällande standard.

• Uttaget klarar maskinens maxeffekt som anges i tabellen över Tekniska Data (se intill).

• Spänningstillförseln befinner sig inom de vär- den som anges i tabellen över Tekniska Data (se intill).

• Uttaget passar ihop med tvättmaskinens stickkontakt. Om det inte förhåller sig på det- ta vis ska du byta ut uttaget eller kontakten. ! Tvättmaskinen får inte installeras utomhus, inte ens om installationsplatsen skyddas av ett tak, eftersom det är mycket farligt att utsätta den för regn och oväder. ! När tvättmaskinen har installerats ska strö- muttaget vara lättåtkomligt. ! Använd inte skarvsladdar eller grenuttag. ! Kabeln ska inte böjas eller klämmas. ! Driftsladden får endast bytas ut av behöriga tekniker. OBS! Företaget avsäger sig allt ansvar om dessa föreskrifter inte respekteras. Första tvättcykeln Efter installationen, innan du börjar använda maskinen, ska du köra en tvättcykel med tvätt- medel men utan tvättgods, genom att ställa in programmet (60°C).4

Underhåll och skötsel Avstängning av vatten och el

• Stäng av vattenkranen efter varje tvätt. På så sätt begränsas slitaget av tvättmaskinens vattenssystem och risken för läckage undviks.

• Ta ur kontakten ur uttaget när du gör rent tvättmaskinen och under underhållsingreppen. Rengöring av tvättmaskinen De yttre delarna och gummidelarna kan göras rent med en trasa indränkt med ljummen tvållö- sning. Använd inte lösningsmedel eller slipmedel. Skötsel av luckan och trumman

• Lämna alltid luckan på glänt för att hindra att dålig lukt bildas. Rengöring av pumpen Tvättmaskinen är försedd med en självrengöran- de pump som inte behöver något underhåll. Det kan dock hända att små föremål (mynt, knappar) faller ned i förkammaren, som skyddar pumpen, och som är placerad i dess nedre del. ! Försäkra dig om att tvättcykeln är avslutad och ta ur kontakten. För att hämta upp eventuella föremål som fallit ur i förkammaren:

sockeln på framsi- dan av tvättmaskinen genom att dra från sidorna med hjälp av händerna (se figur);

nom att vrida det mo- turs (se figur): det är normalt att lite vatten rinner ut;

panelen, och försäkra dig om att krokarna förts in i de avsed- da hålen, innan du skjuter den mot ma- skinen. Kontrollera vatteninloppsslangen Kontrollera inloppsslangen minst en gång om året. Om den har sprickor eller skåror ska den bytas ut: under tvättcyklerna kan plötsliga brott uppstå på grund av det starka trycket. ! Använd aldrig redan användna slangar. Hur du gör rent tvättmedelsfacket Rengöring: Gör rent facket under rinnande vatten (fig. 3) med hjälp av en gammal tandborste och dra ut paret med de små hävertventilerna, som sitter i den övre delen av fack 1 och 2 (fig. 4), kontrollera att de inte är igentäppta och skölj av dem. Återmontering: Kom ihåg att sätta tillbaka paret med de små hävertventilerna i deras säten och sätt till sist tillbaka facket i sitt säte och haka fast det (fig. 4, 2, 1). Bortmontering: Tryck lätt på den stora knappen på den främre delen av tvättmedels- facket och dra det up- påt (fig. 1, 2). Fig. 1 Fig. 2 Fig. 3 Fig. 4SE

Säkerhetsföreskrifter och råd ! Tvättmaskinen har utarbetats och tillverkats i överens- stämmelse med internationell säkerhetsstandard. Dessa säkerhetsföreskrifter bifogas av säkerhetsskäl och ska läsas noggrant. Säkerhet i allmänhet

• Denna utrustning har tillverkats för att endast användas i hemmet.

• Denna utrustning kan användas av barn från 8 år och uppåt samt av personer med nedsatta fysiska, sensorisk eller mentala förmågor eller med bristande erfarenhet och kunskap om de övervakas av eller har instruerats på ett lämpligt sätt angående en säker användning av utrustningen och förstår riskerna i samband med användningen. Barn får inte leka med utrustningen. Rengörings- och underhållsmomenten får inte utföras av barn utan en vuxens tillsyn.

• Rör inte i tvättmaskinen om du är barfota eller med fuktiga händer eller fötter.

• Ta inte ut stickkontakten ur vägguttaget genom att dra i elkabeln. Ta istället tag i stickkontakten.

• Rör inte avloppsvattnet eftersom det kan bli vara mycket varmt.

• Öppna aldrig luckan med våld: säkerhetsmekanismen som skyddar mot att den öppnas ofrivilligt kan skadas.

• I händelse av fel ska du aldrig utföra ingrepp på inre me- kanismer för att utföra reparationer.

• Kontrollera alltid att inga barn närmar sig maskinen då den är igång.

• Om tvättmaskinen måste flyttas ska detta ske med försik- tighet och av minst två eller tre personer. Detta ska inte göras av en enda person eftersom maskinen är mycket tung.

• Innan du lägger in tvätten ska du kontrollera att trumman är tom. Kassering

• Kassering av emballagematerial: Respektera gällande lokala föreskrifter, på så sätt kan emballaget återanvändas.

• Det europeiska direktivet 2012/19/EU gällande Waste Ee- lectrical and Electronic Equipment (hantering av förbrukad elektrisk och elektronisk utrustning), kräver att gammal hu- shållselektronik INTE kasseras tillsammans med det vanliga osorterade avfallet. Förbrukad utrustning måste samlas ihop separat för att optimera materialåtervinnandet samt att reducera negativ inverkan på miljön och människors hälsa. Symbolen av en överkryssad soptunna påminner dig om din skyldighet att hantera den förbrukade utrust- ningen separat. Du kan kontakta din kommun eller lokala återförsäljare för ytterligare information gällande hantering av förbrukad elektronisk utrustning. Skydda och respektera miljön Spar tvättmedel, vatten, energi och tid

• För att inte slösa med tillgångarna ska tvättmaskinen amvändas med maxlast. Med en full maskin istället för två halvfulla SPAR du upp till 50% energi.

• Förtvätt behövs endast för mycket smutsigt tvättgods. Om du undviker förtvätt spar du tvättmedel, tid, vatten och mellan 5 och 15% energi.

• Om du behandlar fläckarna med fläckborttagningsmedel, eller blötlägger dem innan de tvättas, minskar behovet att tvätta i höga temperaturen. Ett program på 60°C istället för 90°C eller ett på 40°C istället för 60°C, ger en energi- besparing på 50%.

• Genom att dosera tvättmedelet rätt i förhållande till vatt- nets hårdhet, tvättens smutsgrad och mängd, undviker du slöseri samt skyddar miljön: även om du använder ett biodegraderbart tvättmedel innehåller det element som inverkar på jämvikten i naturen. Undvik dessutom så mycket som möjligt, sköljmedel.

• Om du tvättar sent på eftermiddagen och natten fram till de tidiga morgontimmarna, hjälper du till att minska elbolagens belastning. Tillvalet “SENARELAGD START” är till stor hjälp för att organisera tvättcyklerna i denna riktning.

• Om du tvättar sent på eftermiddagen och natten fram till de tidiga morgontimmarna, hjälper du till att minska elbolagens belastning.6

Kontrollpanel Beskrivning av tvättmaskinen Knapp med kontrollampa START/PAUSE CENTRIFUGERINGS- KNAPP FUNKTIONS- KNAPPAR ON/OFF KnappKnappar för PROGRAMVAL KNAPPLÅS DISPLAY Knapp för SENARELAGD START MINNE Knapp TEMPERATUR-KNAPP ON/OFF knapp : tryck kort på knappen för att sätta på eller stänga av maskinen. Kontrollampan START/PAUSE som blinkar långsamt grönt indikerar att maskinen är tillslagen. För att stänga av tvättmaskinen under tvättprogrammet, tryck ned knappen en längre stund (cirka 2 sek.). Maskinen stängs inte av om knappen trycks ned kort eller av misstag. Om maskinen stängs av under pågående tvättning, annulleras tvättningen. Knappar för PROGRAMVAL: för att ställa in önskat program (se “Programtabell”). MINNE knapp: håll ned knappen för att spara ett program och önskade inställningar. För att hämta ett tidigare sparat program, tryck på knappen MINNE. FUNKTIONSKNAPPAR: tryck på knappen för att välja önskad funktion. På displayen tänds respektive kontrollampa. CENTRIFUGERINGSKNAPP : Tryck på denna knapp för att minska eller utesluta centrifugeringen fullständigt. Värdet visas på displayen. TEMPERATURKNAPP : tryck på denna knapp för att sänka temperaturen: Värdet visas på displayen. KNAPPLÅS : tryck ned knappen i cirka 2 sekunder för att aktivera blockeringen av kontrollpanelen. Tänd symbol indikerar att kontrollpanelen är blockerad. På detta sätt förhindras att programmen ändras av misstag, användbart om det finns barn i hemmet. Tryck ned knappen i cirka 2 sekunder för att deaktivera blockeringen av kontrollpanelen. Knapp för SENARELAGD START : tryck på denna knappen för att ställa in en senarelagd start för valt program. Senareläggningen visas på displayen. Knapp med kontrollampa START/PAUSE: När den gröna kontrollampan blinkar långsamt, tryck på knappen för att starta en tvättning. När programmet har startat lyser kon- trollampan med fast sken. För att avbryta tvättprogrammet, tryck åter på knappen. Kontrollampan blinkar orange. Om symbolen inte är tänd kan luckan öppnas. Tryck åter på knappen för att återstarta tvättningen från den punkt där den har avbrutits. Standby-läge Denna tvättmaskin överensstämmer med ny lagstiftning om energibesparing och är försedd med ett självavstängningssy- stem (standby) som aktiveras 30 minuter efter att maskinen inte längre används. Tryck kort på ON/OFF-knappen och vänta tills maskinen startar på nytt. Förbrukning i off-mode: 0,5 W Förbrukning i Left-on: 0,5 WSE

Hur du öppnar och stänger trumman Fig. 1 Fig. 2 Fig. 3 Fig. 4 A) Öppning. (Fig. 1): Lyft upp det yttre locket och öppna det helt. B) Öppning av trumman (Soft opening): Tryck med ett finger på den knapp som indikeras i figur 2 och trumman öppnas varsamt. C) Införsel av tvättgods. (Fig. 3). D) Stängning (Fig. 4): - stäng trumman ordentligt genom att först sänka den främre luckan och, genom att stödja dig på den, däref- ter den bakre; - försäkra dig om att hakarna på den främre luckan är perfekt iförda i sätet på den bakre luckan; - när du hör ett klick från fasthakningen ska du utöva ett lätt tryck nedåt på bägge luckorna som inte ska hakas loss; - stäng slutligen det yttre locket. Display Displayen är användbar när maskinen programmeras och ger mycket information. På de två övre raderna A och B visas valt tvättprogram, pågående tvättfas och all information om programmets förlopp. På raden C visas återstående tid för pågående tvättcykel och om en SENARELAGD START har ställts in visas hur lång tid som återstår innan programmet startas. På raden D visa max. centrifugeringsvarvtal för maskinen, baserat på inställt program. Om ingen centrifugering kan köras för programmet är raden släckt. På raden E visa max. temperatur för maskinen, baserat på inställt program. Om temperaturen inte kan ställas in för programmet är raden släckt. Kontrollamporna F varierar beroende på funktion och tän- ds när vald funktion kan användas för inställt program. Symbol för låst lucka Tänd kontrollampa meddelar att luckan är blockerad för att förhindra att luckan öppnas av misstag. För att undvi- ka skador är det nödvändigt att symbolen slocknar innan luckan öppnas (det tar cirka tre minuter). OBS! Om funktionen SENARELAGD START är aktiv kan inte luckan öppnas. För att öppna luckan, ställ maskinen i pausläge genom att trycka på knappen START/PAUSE. ! När maskinen startas första gången ombeds du välja språk och displayen visar automatiskt menyn för att välja språk. Tryck på knapparna X och Y för att välja önskat språk. Bekräfta valet med knappen Z. Om du vill ändra språk: Stäng av maskinen, tryck ned knapparna samtidigt som markeras i figuren med L tills det hörs en ljudsignal, starta om maskinen och menyn för val av språk visas.

Hur ett tvättprogram startas

1. SÄTTA PÅ MASKINEN. Tryck på knappen och på

displayen visas texten VÄLKOMMEN. Kontrollampan START/PAUSE blinkar långsamt grönt.

2. LÄGG I TVÄTTEN. Öppna luckan. Lägg i tvätten.

Se till att inte överskrida mängden tvätt som anges i programtabellen på nästa sida.

3. DOSERA TVÄTTMEDLET. Häll i tvättmedlet i de

därtill avsedda facken, som beskrivs i “Tvättmedel och tvättgods”.

för PROGRAMVAL för att välja önskat program. Programnamnet visas på displayen och programmet är förknippat med en temperatur och en centrifugeringshastighet som kan ändras. På displayen visas programmets tidslängd.

6. GÖRA ÄNDRINGAR I TVÄTTPROGRAMMET. Tryck

på därtill avsedda knappar: Ändra temperaturen och/eller centrifugeringen. Maskinen väljer automatiskt max. temperatur och centrifugering för inställt program och kan därför inte ökas. Tryck på knappen för att stegvis minska temperaturen ned till kallt vatten “OFF”. Tryck på knappen för att stegvis minska centrifugeringen tills den stängs av “OFF”. Om knapparna trycks ned ännu en gång återgår värdena till maximivärdena. Inställning av en senarelagd start. För att ställa in en senarelagd start för valt program, tryck på denna knapp tills önskad fördröjningstid visas. När detta tillval är aktivt visas symbolen på displayen. För att ta bort den senarelagda starten, tryck på knappen tills texten OFF visas på displayen. Ändra programmets inställningar.

• Tryck på denna knapp för att aktivera funktionen. Knappens kontrollampa tänds.

• Tryck åter på knappen för att koppla från funktionen och respektive kontrollampa släcks. ! Om den funktion som valts inte är förenlig med det inställda programmet, kommer kontrollampan att blinka och funktionen aktiveras inte. ! Om vald funktion inte är kompatibelt med ett tidigare valt tillval, blinkar kontrollampan för det första tillvalet som har valts och endast det andra tillvalet aktiveras. Kontrollampan för det aktiverade tillvalet tänds. ! Rekommenderad last och/eller programmets tidslängd kan variera för de olika funktionerna.

7. STARTA PROGRAMMET. Tryck på knappen START/

PAUSE. Respektive kontrollampa lyser med grönt fast sken och luckan låses (symbolen LÅST LUCKA visas). Under tvättningen visas namnet på aktuell fas på displayen. För att ändra ett tvättprogram under pågående tvättprogram, avbryt tvättprogrammet med knappen START/PAUSE (kontrollampan START/PAUSE blinkar långsamt orange). Välj sedan önskat program och tryck åter på knappen START/PAUSE. För att öppna luckan under pågående tvättprogram, tryck på knappen START/PAUSE. Om symbolen LÅST LUCKA inte visas kan luckan öppnas. Tryck åter på knappen START/PAUSE för att återstarta programmet från den punkt där det har avbrutits.

8. PROGRAMMETS SLUT. Texten “PROGRAMSLUT”

visas på displayen. När symbolen LUCKLÅS inte visas kan luckan öppnas. Öppna luckan, töm ut tvätten och stäng av maskinen. ! Om du vill stänga av ett tvättprogram som redan har startats, tryck länge på knappen . Programmet avbryts och maskinen stängs av. Balanseringssystem för lasten För att undvika överdrivna vibrationer fördelar maskinen lasten på ett jämnt sätt före varje centrifugering. Det sker genom att ett antal rotationer utförs i följd med en hastighet som är något högre än tvätthastigheten. Om lasten trots upprepade försök inte fördelas perfekt, kör maskinen en centrifugering med lägre hastighet än vad som var avsett. Vid mycket stor obalans utför tvättmaskinen fördelningen av tvätten i stället för centrifugeringen. För främja en god fördelning av lasten och balansera den korrekt, rekommenderas att blanda stora och små plagg.SE

Program och funktioner Programtabell Tvättfunktioner Förtvätt När denna funktion väljs körs förtvätten. Användbart för att ta bort envisa fläckar. OBS! Fyll på tvättmedel i därtill avsett fack. ! Detta tillval kan inte aktiveras för programmen , , ,

Extra Sköljning Med detta tillval ökas sköljeffekten och tvättmedlet tas bort på bästa möjliga sätt. Detta program rekommenderas för personer som har särskilt känslig hud. ! Detta tillval kan inte aktiveras för programmen , Centrifugering, Utpumpning. Lättstruket Genom att välja denna funktion ändras tvättningen och centrifugeringen på ett lämpligt sätt för att minska skrynklor på tvätten. För programmet avslutar maskinen programmet med tvätten i blöt. Kontrollamporna för funktionen LÄTTSTRUKET och funktionen START/PAUSE blinkar (orange) och texten “SKÖLJSTOPP” visas på displayen. För att tömma ut vattnet och för att ta ut tvätten, tryck på knappen START/PAUSE eller knappen LÄTTSTRUKET. ! Detta tillval kan inte aktiveras för programmen , , , . Snabb För att minska tvättiden och samtidigt spara vatten och energi. ! Detta tillval kan inte aktiveras för programmen Uppfrashning 15 min, , , , . Eco Wash Funktionen Eco Wash bidrar till att minska energiföbrukningen genom att vattnet som används för tvättningen inte värms upp - en fördel både för miljön och elräkningen. Den förstärkta tvätteffekten och den optimerade vattenförbrukningen garanterar faktiskt optimala resultat under samma tidslängd som för ett standardprogram. För bästa möjliga tvättresultat rekommenderas att använda ett flytande tvättmedel. ! Detta tillval kan inte aktiveras för programmen Uppfrashning 15 min, , , , , ProgramBeskrivning av programmetMax. temp. (°C) Max. hasti-ghet (varv/ min) TvättmedelMax. last (kg)Restfuktighet %Energiförbruk-ning kWhTotal vattenan-vändning ltProgrammets längdFörtvätt TvättSkölj- medel Dagliga program Bomull: extremt smutsig vittvätt. 90° 1400 7 53 1,99 62 145’Standardprogram bomull 60°C (1) (1° nedtryckningen): mycket smutsig tålig vit- och kulörtvätt.60° 1400 - 7 53 1,14 52,5 195’Standardprogram bomull 40°C (2) (2° nedtryckningen): lätt smutsig ömtålig vit- och kulörtvätt.40° 1400 - 7 53 0,94 61 190’Standardprogram bomull 20°C (3° nedtryckningen): lätt smutsig ömtålig vit- och kulörtvätt.20° 1400 - 7 - - - 180’Syntet (1° nedtryckningen): mycket smutsig tålig kulörtvätt.60° 800 3 44 0,85 39 110’Syntet (3) (1° nedtryckningen): lätt smutsig tålig kulörtvätt.40° 800 3 44 0,53 39 100’Syntet (2° nedtryckningen): lätt smutsig ömtålig vit- och kulörtvätt.40° 800 3 - - - 75’ Snabbtvätt 30°C (1° nedtryckningen): för att snabbt fräscha upp lätt smutsade plagg (ej lämpligt för ylle, silke och plagg som ska handtvättas). 30° 800 - 3 71 0,25 33 30’ Uppfrashning 15 min (2° nedtryckningen): för att snabbt fräscha upp lätt smutsa- de plagg (ej lämpligt för ylle, silke och plagg som ska handtvättas). 30° 800 - 1,5 71 0,08 29 15’ Specialprogram/ Minne Minne: gör att man kan lagra vilken typ av tvättcykel som helst Babycykel: ömtålig mycket smutsig kulörtvätt 40° 800 -

Silke/Gardiner: för plagg av silke, viskos och underkläder. 30° 0 -

Ylle: för ylle, kashmir o.s.v. 40° 800 -

Centrifugering (1° nedtryckningen). - 1400 - - - 7 - - - 16’ Sköljning (2° nedtryckningen). - 1400 - -

Utpumpning (3° nedtryckningen). - 0 - - - 7 - - - 2’ Programmets tidslängd som anges på displayen eller i bruksanvisningen är en uppskattad tid baserad på standardförhållanden. Effektiv tid kan variera beroende på ett stort antal faktorer såsom inloppsvattnets temperatur och tryck, omgivningstemperatur, mängd tvättmedel, mängd och typ av last, lastens jämvikt samt tillval som har valts. 1) Tvättprov har utförts i enlighet med standard 1061/2010: Ställ in programmet (1° nedtryckningen) med en temperatur på 60 °C. Detta program är avsett för normalt smutsig bomullstvätt som kan tvättas i 60°C och är det snålaste programmet vad gäller energi och vatten. Den verkliga tvättempera- turen kan skilja sig från den som anges. 2) Tvättprov har utförts i enlighet med standard 1061/2010: Ställ in programmet (2° nedtryckningen) med en temperatur på 40 °C. Detta program är avsett för normalt smutsig bomullstvätt som kan tvättas i 40°C och är det snålaste programmet vad gäller energi och vatten. Den verkliga tvättempera- turen kan skilja sig från den som anges.För alla Test Institutes:

2) Långt bomullsprogram: Ställ in programmet (2° nedtryckningen) med en temperatur på 40 °C.

3) Syntetiska programmet tillsammans: Ställ in programmet (1° nedtryckningen) med en temperatur på 40 °C.10

Tvättmedel och tvättgods Tvättmedelsfack Ett gott tvättresultat beror även på att tvättmedlet doseras korrekt: en överdriven dosering innebär inte att tvätten blir renare utan orsakar istället att tvättmaskinen får beläggningar och att miljön förorenas. ! Använd inte tvättmedel avsett för handtvätt eftersom dessa bildar för mycket lödder. ! Använd tvättmedel i pulverform för vita bomullsplagg, för förtvätt och vid tvättprogram över 60 °C. ! Följ anvisningarna som anges på tvättmedelsförpackningen. Dra ut tvättmedelsfacket och fyll på tvättmedel och tillsatser enligt följande. fack 1: Tvättmedel för förtvätt (pulver) fack 2: Tvättmedel (i pulver eller flytande form) Det är bäst att tillsätta flytande tvättmedel direkt inuti trumman med hjälp av den särskilda doseringskulan. fack 3: Tillsatser (sköljmedel, o.s.v.) När du fyller på sköljmedel i fack 3 ska du se till att inte överskrida “max” nivån. Sköljmedlet tillförs automatiskt i maskinen under sista skölj- ningen. När tvättprogrammet är klart finns det lite vatten kvar i fack 3. Detta behövs när mycket trögflytande sköljmedel ska tillsättas eller för att späda ut de som är koncentrerade. Om det blir kvar mer vatten än normalt i fack 3 betyder det att tömningsanordningen är tilltäppt. För rengöring se “Underhåll och skötsel”. fack 4: Häll inte diskmedel i denna fack. Förbered tvätten

• Dela upp tvätten beroende på: - Typ av material/symbolen på etiketten. - Färgerna: Separera färgade plagg från vita.

• Töm fickorna och kontrollera knapparna.

• Överskrid inte värdena som indikeras i “Programtabell” som avser vikten för torr tvätt: Hur mycket väger tvätten? 1 lakan 400-500 g 1 örngott 150-200 g 1 bordsduk 400-500 g 1 morgonrock 900-1200 g 1 handduk 150-250 g Speciella program Standardprogram bomull 20 °C (program ) idealisk för tvätt med smutsig bomull. Den goda prestandan, även med kallt vatten (jämförbar med tvätt på 40°), garanteras av en mekanisk rörelse som arbetar med olika hastighetsvariationer med upprepade nära liggande toppar. Snabbtvätt 30°C: har utarbetats för att tvätta lätt smutsade plagg på kort tid: Programmet tar bara 30 minuter och gör att du på så sätt spar energi och tid. Om du ställer in program ( på 30 °C) går det att tvätta olika material tillsammans (förutom ylle och silke) med en maxlast på 3 kg. Uppfrashning 15 min: har utarbetats för att tvätta lätt smutsade plagg på kort tid: Programmet tar bara 15 minuter och gör att du på så sätt spar energi och tid. Om du ställer in program ( på 30 °C) går det att tvätta olika material tillsammans (förutom ylle och silke) med en maxlast på 1,5 kg. Babycykel: program som tvättar bort typiskt babysmuts samt garanterar att tvättmedlet försvinner från tvätten, för att förhindra att allergier uppstår på barnens känsliga hud. Programmet har utarbetats för att minska bakteri- emängden genom att använda en större mängd vatten och optimera effekten från specifika hygieniserande tillsatser som används tillsammans med tvättmedlet. Programmet avslutas med att trumman roterar långsam för att undvika att veck bildas. Tryck på knappen START/PAUSE för att stänga av programmet. Silke: Använd därtill avsett program för att tvätta alla typer av silkesplagg. Det rekommenderas att använda ett särskilt tvättmedel för ömtåliga plagg. Gardiner: vik ihop dem och lägg dem i ett örngott eller en nätpåse. Använd programmet . Ylle: Tvättprogrammet “Ylle” på denna tvättmaskin från Hotpoint-Ariston har testats och godkänts av Woolmark Company för tvätt av ullplagg märkta med etiketten ”endast handtvätt”, förutsatt att tvättningen görs enligt anvisningarna på plagget och instruktionera som tillhandahålls från tvättma- skinstillverkaren. Hotpoint-Ariston är det första tvättmaskin- smärket som har tilldelats Woolmark Companys certifiering Woolmark Apparel Care – Platinum för sin tvättprestanda samt vatten- och energiförbrukning.SE

Fel och åtgärder Den kan hända att maskinen inte fungerar. Innan du ringer till Kundservice (se Service) ska du kontrollera att det inte rör sig om ett problem som kan åtgärdas på ett enkelt sätt med hjälp av följande lista. Fel: Tvättmaskinen går inte att sätta på. Tvättcykeln startar inte. Tvättmaskinen tar inte in vatten (på displayen visas texten “VINGET

VATTEN, KONTROLLERA TILLFÖR-

SEL”). Tvättmaskinen tar in och tömmer ut vatten oavbrutet. Tvättmaskinen tömmer inte eller centrifugerar inte. Tvättmaskinen vibrerar mycket under centrifugeringen. Tvättmaskinen läcker vatten. Maskinen är blockerad, displayen blinkar och signalerar en felkod (t.ex.: F-01, F-..). De bildas för mycket lödder. Möjliga orsaker/Åtgärd:

• Kontakten är inte ordentligt isatt eller inte isatt alls i uttaget.

• Det saknas ström i bostaden.

• Luckan är inte ordentligt stängd.

• Knappen ON/OFF har inte tryckts in.

• Knappen START/PAUSE har inte tryckts in.

• Vattenkranen är inte öppen.

• En senare starttid har ställts in (se “Hur ett tvättprogram startas”).

• Vatteninloppsslangen är inte ansluten till kranen.

• Vattenkranen är inte öppen.

• Det saknas vatten i bostaden.

• Vattentrycket är inte tillräckligt.

• Knappen START/PAUSE har inte tryckts in.

• Avloppsslangen har inte installerats på en höjd mellan 65 och 100 cm från marken (se “Installation”).

• Avloppsslangens ände är nedsänkt i vatten (se “Installation”).

• Väggutloppet har inget luftutsläpp. Om problemet kvarstår efter dessa kontroller ska du stänga av vattenkranen och tvättmaskinen samt kontakta servicetjänsten. Om din bostad ligger högst upp i ett hus kan häverteffekter uppstå som gör att tvättmaskinen tar in och tömmer vatten oavbrutet. För att lösa detta problem finns särskilda hävertventiler att köpa som förhindrar denna effekt.

• Programmet saknar tömning: Med vissa program måste tömningen startas manuellt (se “Program och funktioner”).

• Funktionen LÄTTSTRUKET är aktiv: Tryck på knappen START/PAUSE för att fullfölja programmet (“Program och funktioner”).

• Avloppslangen är böjd (se ”Installation”).

• Avloppsledningen är tilltäppt.

• Trumman har inte lossats ordentligt vid installationen (se “Installation”).

• Tvättmaskinen står inte plant (se “Installation”).

• Tvättmaskinen är inträngd mellan möbler och väggar (se “Installation”).

• Vatteninloppsslangen är inte ordentligt åtskruvad (se “Installation”).

• Tvättmedelsfacket är igensatt (för rengöring se “Underhåll och skötsel”).

• Avloppslangen är inte ordentligt fastsatt (se “Installation”).

• Stäng av maskinen och dra ur stickkontakten ur vägguttaget. Vänta cirka 1 minut och sätt sedan på maskinen igen. Om felet kvarstår, ring teknisk assistans.

• Tvättmedlet är inte avsett för maskintvätt (det måste vara märkt med texten “för tvättmaskin”, “för hand och i maskin”, eller liknande).

• För stor mängd tvättmedel har doserats.12

Service Innan du kallar på Servicetjänsten:

• Kontrollera om du kan åtgärda felet på egen hand (se “Fel och åtgärder”);

• Starta programmet igen för att kontrollera om problemet är löst;

• Om det inte förhåller sig så ska du kontakta den auktoriserade Servicetjänsten på det telefonnummer som finns på garan- tisedeln. ! Anlita aldrig obehöriga tekniker. Uppge:

• Serienummer (S/N). Denna information hittar du på typskylten som sitter på tvättmaskinens bakstycke.13
