KÄYTTÖOHJE ECOT7D 1492 EU HOTPOINT ARISTON

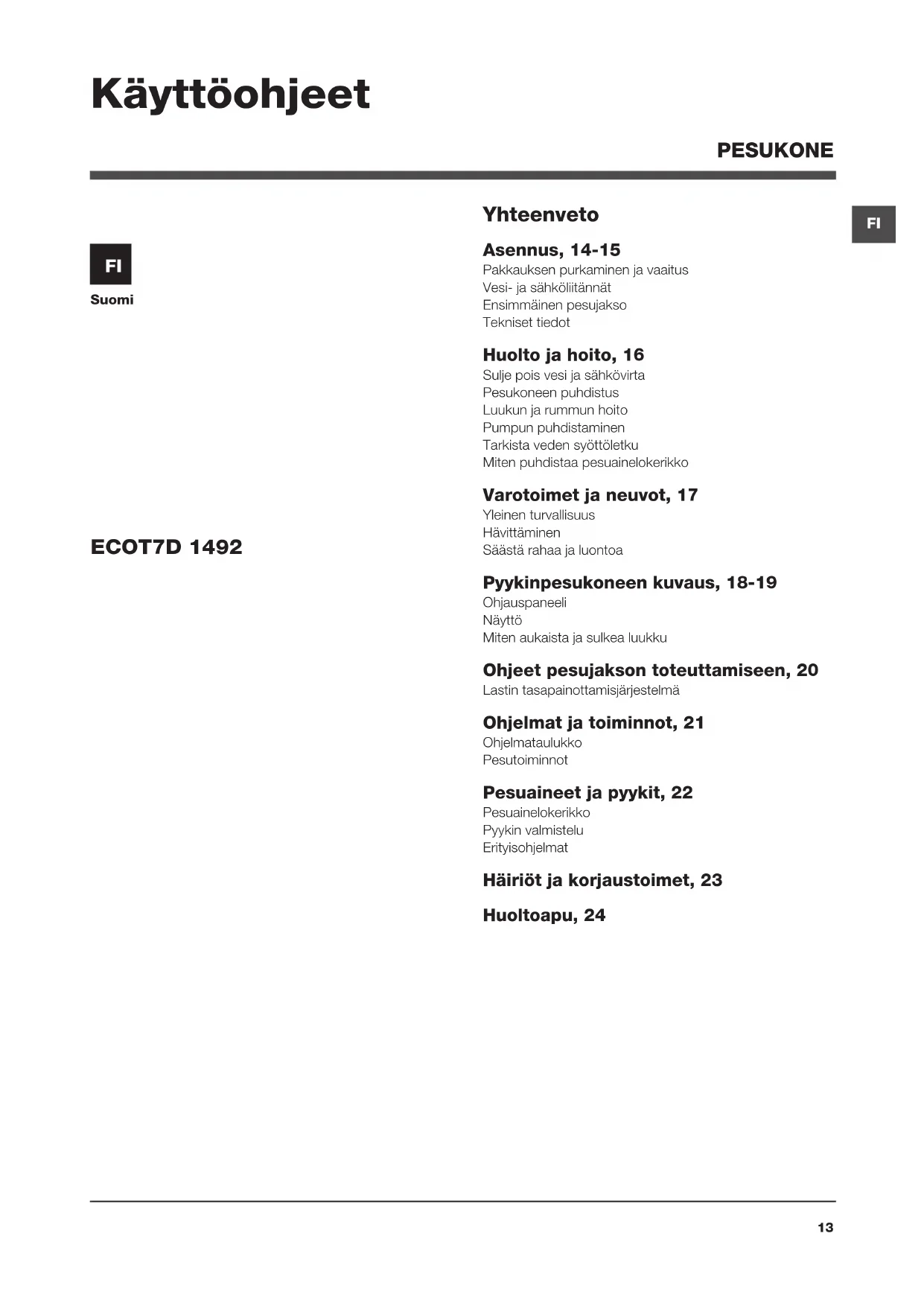

Suomi Yhteenveto Asennus, 14-15 Pakkauksen purkaminen ja vaaitus Vesi- ja sähköliitännät Ensimmäinen pesujakso Tekniset tiedot Huolto ja hoito, 16 Sulje pois vesi ja sähkövirta Pesukoneen puhdistus Luukun ja rummun hoito Pumpun puhdistaminen Tarkista veden syöttöletku Miten puhdistaa pesuainelokerikko Varotoimet ja neuvot, 17 Yleinen turvallisuus Hävittäminen Säästä rahaa ja luontoa Pyykinpesukoneen kuvaus, 18-19 Ohjauspaneeli Näyttö Miten aukaista ja sulkea luukku Ohjeet pesujakson toteuttamiseen, 20 Lastin tasapainottamisjärjestelmä Ohjelmat ja toiminnot, 21 Ohjelmataulukko Pesutoiminnot Pesuaineet ja pyykit, 22 Pesuainelokerikko Pyykin valmistelu Erityisohjelmat Häiriöt ja korjaustoimet, 23 Huoltoapu, 24

ECOT7D 1492 Käyttöohjeet PESUKONE14

Asennus ! On tärkeää säilyttää tämä ohjekirjanen, jotta sitä voidaan tutkia tarvittaessa. Myynnin, luovutuksen tai muuton yhteydessä varmista, että se pysyy yhdessä pesukoneen kanssa, jotta uusi omistaja voi tarkistaa siitä pesukoneen käyttöohjeet ja varoitukset. ! Lue ohjeet huolellisesti: niissä on tärkeitä tietoja asennuksesta, käytöstä ja turvallisuudesta. Pakkauksen purkaminen ja vaaitus Pakkauksen purkaminen

1. Poista pesukone pakkauksestaan.

2. Tarkista, että pesukone ei ole vahingoittunut

kuljetuksen aikana. Jos siinä on havaittavissa vaurioita, älä liitä sitä ja ota yhteys jälleenmyyjään.

3. Poista takaosassa

sijaitsevat neljä kulje- tuksen suojaruuvia ja suojakumi vastaavan välikappaleen kanssa (katso kuva).

4. Sulje reiät pakkau-

5. Säilytä kaikki osat:

jos pesukonetta jou- dutaan kuljettamaan myöhemmin, ne tu- lee asentaa takaisin paikoilleen. Varoitus: käytettäessä uudelle- en lyhyemmät ruuvit tulee asentaa ylös. ! Pakkausmateriaalit eivät sovi lasten leikkikaluiksi. Pesukoneen vaaitus

1. Asenna pesukone tasaiselle ja kovalle lattialle

siten, että se ei kosketa seiniä, huonekaluja tai muita esineitä.

2. Jos lattia ei ole täy-

sin vaakatasossa, voit säätää pesukoneen oi- keaan asentoon ruuva- ten auki tai kiinni etum- maisia tukijalkoja (katso kuva); kallistuskulman työskentelytasolla mi- tattuna ei tule ylittää 2°. Huolellinen vaaitus ta- kaa koneen vakauden ja estää tärisemistä, äänekkyyttä sekä koneen liikkumista toiminnan aikana. Mikäli asennat koneen kokolattia- tai muun maton päälle, säädä tukijalat siten, että pesukoneen alle jää riittävä tila tuulettumiselle. Vesi- ja sähköliitännät Veden syöttöletkun liittäminen

1. Liitä tuloletku ruuva-

ten se kylmävesihana- an, jonka suuaukos- sa on ¾” putkikierteet (katso kuvaa). Ennen liitäntää anna veden juosta, kunnes se kirkastuu.

2. Liitä syöttöletku pe-

sukoneeseen ruuvaten se kiinni asiaankuulu- vaan koneen takana oikeassa yläosassa olevaan vesiliittimeen (katso kuva).

3. Ole varovainen, että letku ei ole taittunut tai

puristunut. ! Hanan vedenpaineen tulee kuulua niihin ar- voihin, jotka esitetään Teknisten tietojen taulu- kossa (katso viereistä sivua). ! Jos syöttöletkun pituus ei ole riittävä, käänny erikoisliikkeen tai valtuutetun teknikon puoleen.15

Tekniset tiedot Malli ECOT7D 1492 Mitat leveys cm 40 korkeus cm 85 syvyys cm 60 Täyttömäärä

Sähköliitännät Katso koneessa olevaa tek- nisten tietojen tietolaattaa. Vesiliitännät maks. Vedenpaine 1 MPa (10 bar) min. vedenpaine 0,05 MPa (0,5 bar) rummun tilavuus 42 litraa Linkousnopeus 1400 kierr./min saakka Testiohjelmat direktiivien 1061/2010 ja 1015/2010 mukaisesti Ohjelma (Painikkeen

1. painallus); 60°C:n va-

kiopuuvillaohjelmaksi. Ohjelma (Painikkeen

2. painallus); 40°C:n va-

kiopuuvillaohjelmaksi. Tämä kodinkone on seu- raavien Euroopan yhtei- sön direktiivien vaatimu- sten mukainen: - 2004/108/CE (Sähkö- magneettinen yhteenso- pivuus) - 2006/95/CE Pienjännite) - 2012/19/EU

Veden poistoletkun liittäminen Poistoletkua ei saa ko- skaan asentaa suoraan lattiakaivoon, vaan se on asennettava kuvan mukaisesti siten, että poi- stoletkun pää on 65-100 cm korkeudella tasosta jolle kone on asennet- tu. Varo taivuttamasta poistoletkua niin että se litistyy! tai aseta se pesualta- an tai kylpyammeen laidalle kiinnittäen toi- mitettu ohjain hanaan (katso kuvaa). Poisto- letkun vapaan pään ei tule jäädä upoksiin veteen. ! Ei suositella käyttämään jatkoletkuja; jos jatko- letkun käyttö on välttämätöntä, sen tulee olla halkaisijaltaan alkuperäisen kokoinen ja korkein- taan 150 cm pitkä. Sähköliitäntä Ennen pistokkeen työntämistä pistorasiaan varmista, että:

• pistorasia on maadoitettu ja että se on lain vaatimusten mukainen;

• pistorasia kestää koneen tehon enimmäiskuor- mituksen, joka on annettu Teknisten tietojen taulukossa (katso viereen);

• syöttöjännite sisältyy arvoihin, jotka on annettu Teknisten tietojen taulukossa (katso viereen);

• pistorasia ja pesukoneen pistoke ovat yhteen- sopivat. Päinvastaisessa tapauksessa vaihda pistorasia tai pistoke. ! Pesukonetta ei saa asentaa ulos edes silloin, kun asen- nustila on suojattu katoksella, koska on hyvin vaarallista jättää pesukone alttiiksi sateelle ja ukkosenilmalle. ! Pesukoneen asentamisen jälkeenkin pistora- sian tulee olla helposti saavutettavissa. ! Älä käytä jatkojohtoja ja liitinkappaleita. ! Johtoa ei saa taittaa tai se ei saa joutua puri- stuksiin. ! Syöttöjohdon vaihto tulee antaa tehtäväksi ainoastaan valtuutetuille teknikoille. Varoitus! Valmistaja ei vastaa vahingoista, jotka johtuvat yllä olevien ohjeiden laiminlyönnistä. Ensimmäinen pesujakso Asennuksen jälkeen ennen varsinaista käyttöä tulee suorittaa yksi pesujakso pesuaineen kans- sa ilman pyykkiä asettaen ohjelma (60°C).16

Huolto ja hoito Sulje pois vesi ja sähkövirta

• Sulje vesihana jokaisen pesun jälkeen. Täten vähennetään pesukoneen laitteiden kulumista ja estetään vuotovaara.

• Irroita sähköpistoke puhdistaessasi tai huol- taessasi pesukonetta. Pesukoneen puhdistus Ulkoiset ja kumiset osat voidaan puhdistaa ko- stealla rievulla ja saippualla. Älä käytä liuottimia tai hankaavia aineita. Luukun ja rummun hoito

• Jätä aina luukku hieman auki, jotta vältetään pahan hajun muodostuminen. Pumpun puhdistaminen Pesukone on varustettu itsepuhdistuvalla pum- pulla, joka ei tarvitse huoltoa. Voi kuitenkin ta- pahtua, että pienet esineet (rahat, napit) putoavat pumppua suojaavaan eteiseen, joka sijaitsee tämän alapuolella. ! Varmista, että pesujakso on päättynyt ja irroita pistoke. Väliosastoon mahdollisten pudonneiden esinei- den poistamiseksi:

1. poista pesukoneen

etualaosan jalusta vetäen käsin laidoista (katso kuva);

2. irroita kansi kier-

täen sitä vastapäi- vään (katso kuva): on tavallista, että vettä tulee hieman ulos;

3. puhdistä huolellise-

4. kiinnitä kansi takai-

5. asenna suojapaneeli

paikoilleen varmistaen ennen sen työntämistä konetta kohden, että olet työntänyt koukut asiaankuuluviin reikiin. Tarkista veden syöttöletku Tarkista syöttöletku vähintään kerran vuodessa. Jos siinä on havaittavissa halkeamia tai säröjä, se tulee vaihtaa: pesujen aikana kova paine voi aiheuttaa yllättävän halkeamisen. ! Älä käytä koskaan käytettyjä letkuja. Miten puhdistaa pesuainelokerikko Puhdistus: Puhdista lokerikko vesihanan alla (kuva 3) käyt- täen myös vanhaa hammasharjaa ja irroitettuasi lokeroiden 1 ja 2 yläpuolelle sisääntyönnetty imuletkupari (kuva 4), tarkista, että ne eivät ole tukossa ja huuhtele ne. Uudelleenasennus: Älä unohda asentaa uudelleen imuletku- paria asiaankuuluviin paikkoihin ja kiinnittää lokerikkoa paikalleen (kuvat 4, 2, 1). Irroitus: Paina kevyesti pesuai- ne-lokerikon etuosassa olevaa isoa painiketta ja vedä se ylöspäin (kuva 1, 2). Kuva. 1 Kuva. 2 Kuva. 3 Kuva. 417

Varotoimet ja neuvot ! Pesukone on suunniteltu ja valmistettu kansainvälisiä turvallisuusvaatimuksia vastaavaksi. Nämä varoitukset toimitetaan turvallisuussyistä ja ne tulee lukea huolellisesti. Yleinen turvallisuus

• Tämä laite on suunniteltu ainoastaan kotitalouskäyttöön.

• Tätä laitetta voivat käyttää yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, henkinen tai ais- tien toimintakyky on alentunut, tai henkilöt, joilla ei ole kokemusta ja tietoa laitteen käytöstä, jos heitä valvotaan asianmukaisesti tai jos heidät on opastettu laitteen turvalliseen käyttöön ja he ymmärtävät siihen liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa huolto- ja puhdistustoimenpiteitä ilman valvontaa.

• Älä koske koneeseen avojaloin tai silloin, kun kätesi tai jalkasi ovat märät tai kosteat.

• Älä irrota pistoketta pistorasiasta johdosta vetämällä vaan ota kiinni pistokkeesta.

• Älä kosketa pesukoneesta poistettavaan veteen, koska se voi olla hyvin kuumaa.

• Älä missään tapauksessa yritä avata luukkua väkisin: vahingonomaisilta avaamisilta suojaava turvamekanismi voi vahingoittua.

• Vian tapauksessa älä milloinkaan yritä käsitellä sisäisiä mekanismeja korjauksen suorittamiseksi.

• Tarkista aina, että lapset eivät pääse toimivan koneen läheisyyteen.

• Pesukoneen mahdollinen siirto on suoritettava varovasti kahden tai kolmen henkilön voimin. Älä yritä siirtää sitä yksin, sillä kone on erittäin painava.

• Tarkista, että rumpu on tyhjä ennen kuin panet pyykit pesukoneeseen. Hävittäminen

• Pakkaustarvikkeiden hävittäminen: noudata paikallisia määräyksiä, siten pakkausmateriaalit voidaan käyttää uudelleen.

• Euroopan Direktiivi 2012/19/EU Waste Eelectrical and Electronic Equipment (elektroniikka romulle), vaatii van- hojen sähkölaitteiden romun erottamisen normaali jättei- den kierrosta. Vanhat sähkölaitteet tulee kerätä erikseen, jotta näin voidaan optimoida laitteiden kierrätys ja näin ollen vähentää vaaran aiheutumista ihmisille ja luonnolle. Merkkinä rasti jäteastian päällä muistuttaa vastuustasi laitteiden hävittämisestä erikseen. Kuluttajien tulee ottaa yhteyttä paikallisiin viranomaisiin tai jälleenmyyjiin saadakseen tietoa vanhojen laitteiden oikeasta kierrättämisestä. Säästä rahaa ja luontoa Säästä pesuainetta, vettä, energiaa ja aikaa

• Jotta ei tuhlata näitä resursseja, pesukonetta tulee käyt- tää täysinäisenä. Täysi pesukone kahden puolitäytön sijasta käyttää jopa 50% vähemmän energiaa.

• Esipesu on välttämätön vain, mikäli pyykit ovat todella likaisia. Sen välttäminen säästää pesuainetta, aikaa, vettä ja 5 - 15 % energiaa.

• Jos tahrat käsitellään tahranpoistoaineella tai ne jätetään likoamaan ennen pesua, vähennetään tarvetta pestä korkeassa lämpötilassa. Pesu 60°C:ssa (90°C:n ohjel- man sijasta) säästää jopa 50% energiaa.

• Annostele pesuaine tarkasti veden kovuuden sekä pyyk- kien määrän ja likaisuuden mukaan, vältä tuhlaamista ja suojele ympäristöä: vaikka pesuaineet ovat biohajoavia, ne sisältävät aineita, jotka muuttavat luonnon tasapai- noa. Lisäksi käytä mahdollisimman vähän huuhte- luaineita.

• Pesun suorittaminen muulloin kun päiväsaikaan auttaa sähkön kulutushuippujen tasoittamista. Viivästystoiminto “VIIVÄSTETYLLE KÄYNNISTYKSELLE” auttaa paljon pesujen suunnittelussa tässä suhteessa.

• Jos pyykki täytyy kuivata koneellisesti, valitse korkea linkousnopeus. Vähäinen vesimäärä pestyissä pyykeissä säästää aikaa ja energiaa kuivausohjelman aikana.18

Ohjauspaneeli Pyykinpesukoneen kuvaus Merkkivalollinen painike START/PAUSE Painike

Painikkeet TOIMINNOILLE Painike ON/OFF Painikkeet OHJELMIEN VALITSIMELLE Painike LINKOUKSELLE Painike PAINIKKEIDEN LUKITUKSELLE Näyttö Painike VIIVÄSTETYLLE KÄYNNISTYKSELLE Painike MUISTI Painike ON/OFF : paina lyhyesti painiketta koneen kytke- miseksi päälle tai sen sammuttamiseksi. Hitaasti vihreänä vilkkuva merkkivalo START/PAUSE, osoittaa koneen olevan päällä. Pyykinpesukoneen sammuttamiseksi pesun aikana tulee painiketta painaa pitkään, vähintään 2 sekuntia; lyhyt tai vahingonomainen painallus ei sammuta konetta. Koneen sammuttaminen käynnissä olevan pesun aikana peruuttaa kyseisen pesun. Painikkeet OHJELMIEN VALITSIMELLE: halutun ohjelman asettamiseksi (katso “Ohjelmataulukko”). Painike MUISTI: pidä painiketta painettuna tallentaaksesi muistiin eniten käyttämäsi jakso ja lisätoiminnot. Aiemmin tallennetun jakson kutsumiseksi paina painiketta MUISTI. Painikkeet TOIMINNOILLE: paina painiketta halutun toi- minnon valitsemiseksi. Näytölle syttyy vastaava merkkivalo. Painike LINKOUKSELLE : paina vähentääksesi tai sul- keaksesi kokonaan pois linkous - arvo osoitetaan näytöllä. Painike LÄMPÖTILALLE : paina lämpötilan vähentämi- seksi: arvo osoitetaan näytöllä. Painike PAIN IKKEI DEN LUK ITUKS ELLE : ohjauspaneelin lukituksen kytkemiseksi päälle, pidä painiketta painettuna noin 2 sekuntia. Palava tunnus osoittaa, että ohjauspaneeli on lukittu. Täten estetään vahingonomaiset muutokset ohjelmiin, erityisesti mikäli läheisyydessä on lapsia. Ohjauspaneelin lukituksen kytkemiseksi pois päältä, pidä painiketta painettuna noin 2 sekuntia. Painike VIIVÄSTETYLLE KÄYNNISTYKSELLE : paina asettaaksesi esivalitun ohjelman viivästetty käynnistys. Viivä- stys osoitetaan näytöllä. Merkkivalollinen painike START/PAUSE: kun vihreä merkki- valo vilkkuu hitaasti, paina painiketta pesun käynnistämiseksi. Jakson käynnistyttyä merkkivalo muuttuu kiinteäksi. Pesun keskeyttämiseksi taukoon, paina uudelleen painiketta; mer- kkivalo vilkkuu oranssina. Jos tunnus ei ole pala, voidaan avata luukku. Pesun käynnistämiseksi uudelleen pisteestä, johon se oli keskeytetty, paina uudelleen painiketta. Valmiustila Pesukone on varustettu uusien energiansäästöön liittyvien määräysten mukaisella automaattisella sammutusjärjestel- mällä, joka siirtää koneen valmiustilaan 30 minuutissa, mikäli konetta ei käytetä. Paina lyhyesti painiketta ON/OFF ja odota, että kone kytkeytyy uudelleen päälle. Kulutus off-tilassa: 0,5 W Kulutus Left-on-tilassa: 0,5 W19

Miten aukaista ja sulkea luukku Kuva. 1 Kuva. 2 Kuva. 3 Kuva. 4 A) Aukaisu (kuva. 1): Nosta ulkoinen kansi ja aukaise se bkokonaan. B) Rummun avaaminen (Soft opening): Paina sormella kuvassa 2 osoitetuttua painiketta ja rumpu avautuu hienovaraisesti. C) Pyykin laittaminen (kuva. 3). D) Sulkeminen (kuva. 4): - sulje rumpu hyvin alentaen ensin etummaista luukka ja sitten asettaen taaempi luukku sen päälle; - varmista sitten, että etummaisen luukun kiinnittimet ovat hyvin asetettu taaempaan luukkuun oikealle pai kalleen; - kuultuasi ”klik” kiinnittymisen tapahduttua varmista kevyesti painamalla alaspäin molempia luukkuja, että ne eivät aukea; - lopuksi sulje ulkoinen kansi. Näyttö Näyttö on hyödyllinen koneen ohjelmoimiseksi ja sen kaut- ta saadaan paljon tietoja. Kahdella ylemmällä merkkijonolla A ja B osoitetaan valittu pesuohjelma, meneillään oleva pesuvaihe ja kaikki tiedot, jotka liittyvät ohjelman etenemistilaan. Merkkijonolla C osoitetaan jäännösaika meneillään olevan pesujakson loppuun ja, mikäli on asetettu VIIVÄSTETTY KÄYNNISTYS, puuttuva aika valitun ohjelman käynnistymi- seen. Merkkijonolla D osoitetaan linkousnopeuden enimmäisar- vo, jonka kone voi suorittaa asetetun ohjelman mukaisesti; jos ohjelma ei sisällä linkousta, merkkijono pysyy sammu- neena. Merkkijonolla E osoitetaan lämpötilan enimmäisarvo, joka voidaan valita asetetun ohjelman mukaisesti; jos ohjelma ei sisällä lämpötilan asetusta, merkkijono pysyy sammunee- na. Merkkivalot F vastaavat toimintoja ja ne syttyvät, kun valittu toiminto on yhteensopiva asetetun ohjelman kanssa. Tunnus Luukku lukossa Palava tunnus osoittaa, että luukku on lukossa vahingono- maisten avaamisien estämiseksi. Vahinkojen välttämiseksi tulee odottaa, että tunnus sammuu ennen kuin avataan luukku (tämä viive kestää noin kolme minuuttia). HUOM.: jos on päällä toiminto VIIVÄSTETTY KÄYNNI- STYS, luukkua ei voida avata, sen avaamiseksi laita kone taukotilaan painaen painiketta START/PAUSE. ! Ensimmäisen käynnistyksen yhteydessä pyydetään valitsemaan kieli ja näyttö siirtyy automaattisesti kielen valinnan valikkoon. Kielen valitsemiseksi paina painikkeita X ja Y, valinnan vahvistamiseksi paina painiketta Z. Jos haluat vaihtaa käytettävän kielen, sammuta kone ja sen jälkeen paina samanaikaisesti viitekuvassa L osoitettuja painikkeita, kunnes kuulet äänimerkin. Käynnistä kone uudelleen ja kielen valintavalikko tulee näkyviin.

Ohjeet pesujakson toteuttamiseen

1. KONEEN KÄYNNISTYS. Paina painiketta , näytölle

ilmestyy teksti TERVETULOA; merkkivalo START/ PAUSE vilkkuu hitaasti vihreänä.

2. PYYKKIEN LAITTAMINEN. Avaa luukkuovi. Laita

pyykit koneeseen varoen ylittämästä seuraavalla sivulla olevan ohjelmataulukon mukaisia täyttömääriä.

3. PESUAINEEN ANNOSTELU. Kaada pesuaine

asianmukaisiin kaukaloihin kuten osoitettu kappaleessa “Pesuaineet ja pyykit”.

5. OHJELMAN VALINTA. Paina yhtä OHJELMIEN

VALITSIMELLE painiketta halutun ohjelman valitsemiseksi; ohjelman nimi ilmestyy näytölle; kuhunkin ohjelmaan liittyy tietty lämpötila ja tietty linkousnopeus, joita voidaan haluttaessa muuttaa. Näytölle ilmestyy jakson kesto.

6. PESUJAKSO RÄÄTÄLÖINTI. Käsittele asianmukaisia

painikkeita: Lämpötilan ja/tai linkousnopeuden muuttaminen. Kone valitsee automaattisesti valitun ohjelman mukaisen korkeimman mahdollisen lämpötilan sekä linkousnopeuden ja niitä ei ole mahdollista nostaa. Painettaessa painiketta vähennetään asteittain lämpötilaa, kunnes saavutetaan kylmäpesu “OFF”. Painettaessa painiketta vähennetään asteittain linkousnopeutta aina siihen saakka, että linkous on pois suljettu “OFF”. Painettaessa vielä kerran painikkeita asetetaan uudelleen korkeimmat mahdolliset arvot. Viivästetyn käynnistyksen asettaminen. Esivalitun ohjelman viivästetyn käynnistyksen asettamiseksi paina vastaavaa painiketta, kunnes saavutetaan haluttu viivästysaika. Kun kyseinen lisätoiminto on päällä, näytölle ilmestyy tunnus . Viivästetyn käynnistyksen poistamiseksi paina painiketta, kunnes näytölle ilmestyy teksti OFF. Jakson ominaisuuksien muuttaminen.

• Paina painiketta toiminnon kytkemiseksi päälle; painiketta vastaava merkkivalo syttyy.

• Paina uudelleen painiketta toiminnon kytkemiseksi pois päältä; merkkivalo sammuu. ! Jos valittu toiminto ei sovi yhteen asetetun ohjelman kanssa, merkkivalo vilkkuu ja toiminto ei kytkeydy päälle. ! Jos valittu lisätoiminto ei sovi yhteen toisen aiemmin asetetun toiminnon kanssa, ensimmäistä valittua toimintoa vastaava merkkivalo alkaa vilkkua ja päälle kytketään ainoastaan viimeksi valittu lisätoiminto, päälle kytketyn lisätoiminnon merkkivalo syttyy. ! Toiminnot voivat vaihdella suositellun täyttömäärän ja/ tai jakson keston mukaan.

7. OHJELMAN KÄYNNISTÄMINEN. Paina painiketta

START/PAUSE. Vastaava kiinteä vihreä merkkivalo syttyy ja luukku lukkiutuu (tunnus LUUKKU LUKOSSA palaa). Pesun aikana näytölle ilmestyy käynnissä olevan vaiheen nimi. Ohjelman vaihtamiseksi käynnissä olevan jakson aikana, laita pyykinpesukone taukotilaan painaen painiketta START/PAUSE (merkkivalo START/ PAUSE vilkkuu hitaasti oranssina); valitse sitten haluttu jakso ja paina uudelleen painiketta START/PAUSE. Luukku voidaan avata jakson ollessa käynnissä painamalla painiketta START/PAUSE; jos tunnus LUUKKU LUKOSSA on sammuksissa, on mahdollista avata luukku. Paina uudelleen painiketta START/PAUSE ohjelman käynnistämiseksi uudelleen siitä kohdasta, johon se oli keskeytetty.

8. OHJELMAN LOPPU. Se osoitetaan näytölle

ilmestyvällä kirjoituksella “OHJ. LOPPU”, kun tunnus LUUKKU LUKOSSA sammuu, voidaan avata luukku. Avaa luukku, poista pyykit ja sammuta kone. ! Jos halutaan peruuttaa jo käynnistetty jakso, paina pitkään painiketta . Jakso keskeytetään ja kone sammuu. Lastin tasapainottamisjärjestelmä Ennen jokaista linkousta liiallisen tärinän välttämiseksi ja lastin jakamiseksi tasaisesti rumpu suorittaa muutamia kiertoja hieman tavallista pesua nopeammin. Jos toistuvista yrityksistä huolimatta lasti ei jakaudu riittävän tasaisesti, kone suorittaa linkouksen oletettua hitaammalla nopeudel- la. Mikäli epätasapaino on liiallinen, pyykinpesukone suorit- taa jakamisen linkouksen sijasta. Jotta edesautetaan lastin jakautumista ja sen tasapainottumista oikein, suositellaan sekoittamaan suuret ja pienet pyykit.21

Ohjelmat ja toiminnot Ohjelmataulukko Pesutoiminnot Esipesu Valittaessa tämä lisätoiminto suoritetaan esipesu, joka on hyödyllinen pinttyneiden tahrojen poistamiseksi. HUOM.: Lisää pesuaine asianmukaiseen kaukaloon. ! Lisätoimintoa ei voida käyttää ohjelmien , , , , , , . Ylimääräinen huuhtelu Valittaessa tämä lisätoiminto lisätään huuhtelun tehokkuutta ja varmistetaan pesuaineen paras mahdollinen poistaminen. Tämä on tärkeää erityisesti herkkäihoisille. ! Lisätoimintoa ei voida käyttää ohjelmien , Linkous, Pump. Ulos. Helppo silittää Valittaessa tämä lisätoiminto, pesua ja linkousta muutetaan siten, että vähennetään ryppyjen muodostumista. Ohjelmassa kone jättää pyykit veteen jakson päättyessä, toiminnon HELPPO SILITTÄÄ merkkivalo ja START/PAUSE -merkkivalo vilkkuvat (oranssina) ja kirjoitus “HUUHT. PITO” ilmestyy näytölle. Jotta voidaan tyhjentää vesi ja poistaa pyykit tulee painaa painiketta START/PAUSE tai painiketta HELPPO SILITTÄÄ. ! Lisätoimintoa ei voida käyttää ohjelmien , , , . Pikapesu Pesun keston lyhentämiseksi ja samalla voidaan säästää vettä ja energiaa. ! Lisätoimintoa ei voida käyttää ohjelmien Raikastus 15min, Eco Wash Toiminnon Eco Wash avulla voidaan säästää energiaa, koska pyykinpesussa käytettävää vettä ei lämmitetä - tämä on etu sekä ympäristölle että sähkölaskun maksajalle. Todellakin vahvistettu toiminta sekä veden kulutuksen optimointi takaavat parhaan mahdollisen tuloksen perusjakson samassa keskimääräisen ajassa. Parhaan pesutuloksen saavuttamiseksi suositellaan käyttämään nestemäistä pesuainetta. ! Lisätoimintoa ei voida käyttää ohjelmien Raikastus 15min, , , , , .OhjelmatOhjelman kuvausEnim- mäi- släm-pötila (°C) Enim-mäis-nopeus kier-rosta/ min. PesuaineetEnimmäistäyttö (kg) Jäämäkosteus Energian kulutus kWhKoko naisve si-määrä ltJakson kestoEsipesu PesuHuuhtelu- aine Päivittäiset ohjelmat Puuvilla: valkoiset erittäin likaiset. 90° 1400 7 53 1,99 62 145’60 °C:n vakiopuuvillaohjelmaksi (1) (Painikkeen 1. painallus): Erittäin likainen ke-stävä kirjo- ja valkopyykki.60° 1400 - 7 53 1,14 52,5 195’40 °C:n vakiopuuvillaohjelmaksi (2) (Painikkeen 2. painallus): Hieman likainen her-kkä kirjo- ja valkopyykki.40° 1400 - 7 53 0,94 61 190’20 °C:n vakiopuuvillaohjelmaksi (Painikkeen 3. painallus): Hieman likainen herkkä kirjo- ja valkopyykki.20° 1400 - 7 - - - 180’Synteettiset (Painikkeen 1. painallus): Erittäin likainen kestävä kirjopyykki.60° 800 3 44 0,85 39 110’Synteettiset (3) (Painikkeen 1. painallus): Hieman likainen kestävä kirjopyykki.40° 800 3 44 0,53 39 100’Synteettiset (Painikkeen 2. painallus): Hieman likainen herkkä kirjo- ja valkopyykki.40° 800 3 - - - 75’Pikapesu 30' (Painikkeen 1. painallus): vähän likaisten pyykkien nopeaan rai-kastamiseen (ei sovi villalle, silkille tai käsin pestäville tuotteille).30° 800 - 3 71 0,25 33 30’Raikastus 15min (Painikkeen 2. painallus): vähän likaisten pyykkien nopeaan raikastamiseen (ei sovi villalle, silkille tai käsin pestäville tuotteille).30° 800 - 1,5 71 0,08 29 15’Erityisohjelmat / Muisti Muisti: mahdollistaa minkä tahansa pesytyypin muistiin laittamisen Vauvaohjelma: herkkä erittäin likainen kirjopyykki. 40° 800 -

Silkki/Verhot: silkki- ja viskoosituotteet, alusvaatteet. 30° 0 -

Villa: villa-, cashmeretuotteet, jne. 40° 800 -

1 - - - 65’Osittaiset ohjelmat

Linkous (Painikkeen 1. painallus). - 1400 - - - 7 - - - 16’ Huuhtelu (Painikkeen 2. painallus). - 1400 - -

1) Testiohjelma normin 1061/2010 mukaisesti aseta ohjelma (Painikkeen 1. painallus) ja lämpötilaksi 60°C.

Tämä jakso sopii normaalilikaisen puuvillapyykkikoneellisen pesuun ja se tehokkain otettaessa huomioon energian ja veden kulutus, sopii 60°C:ssa pestäville pyy- keille. Pesun todellinen lämpötila voi poiketa ilmoitetusta.

2) Testiohjelma normin 1061/2010 mukaisesti aseta ohjelma (Painikkeen 2. painallus) ja lämpötilaksi 60°C.

Tämä jakso sopii normaalilikaisen puuvillapyykkikoneellisen pesuun ja se tehokkain otettaessa huomioon energian ja veden kulutus, sopii 40°C:ssa pestäville pyy- keille. Pesun todellinen lämpötila voi poiketa ilmoitetusta.Kaikille testauslaitoksille: 2) Pitkä puuvillaohjelma: aseta ohjelma (Painikkeen 2. painallus) ja lämpötilaksi 40°C.3) Synteettinen ohjelma sekä: aseta ohjelma (Painikkeen 1. painallus) ja lämpötilaksi 40°C. Näytöllä tai ohjekirjassa osoitettu jakson kestoaika on arvio, joka on laskettu perusolosuhteiden mukaisesti. Todellinen aika saattaa vaihdella riippuen useista eri tekijöistä kuten tulevan veden lämpötila ja paine, ympäristön lämpötila, pesuaineen määrä, lastin määrä ja tyyppi, lastin tasapainoisuus, valitut lisätoiminnot.22

Pesuaineet ja pyykit Pesuainelokerikko Pesun hyvä tulos riippuu myös pesuaineen oikeasta annostelusta: pesuaineen liioiteltu käyttö ei pese tehokka- ammin vaan sillä lisätään pesukoneen sisäosien peittymistä pesuainekarstalla ja ympäristön saastumista. ! Älä käytä käsinpesuun tarkoitettuja pesuaineita niiden liiallisen vaahtoutumisen vuoksi. ! Käytä jauhemaista pesuainetta, joka sopii valkoisille puuvil- lapyykeille, esipesuun ja pesuun yli 60°C:en lämpötiloissa. ! Noudata pesuainepakkauksen ohjeita. Vedä ulos pesuaineloke- rikko ja laita pesuaine tai lisäaine seuraavasti. lokero 1: Esipesuaine (jauheena) lokero 2: Pesuaine pesua varten (jauheena tai nestemäisenä) Nestemäinen pesuaine on hyvä laittaa suoraan rumpuun asianmukaisen annostelupallon avulla. lokero 3: Lisäaineet (huuhteluaine, jne) Kun laitetaan huuhteluainetta lokeroon 3 tulee varoa, että ei ylitetä enimmäismäärää osoittavaa tasoa “max”. Huuhteluaine laitetaan automaattisesti koneeseen viimei- sen huuhtelun aikana. Pesuohjelman päätteeksi lokeroon 3 jää hieman vettä. Tätä tarvitaan erittäin paksujen hu- uhteluaineiden sekoittamiseksi tai huuhteluainetiivisteiden laimentamiseksi. Jos lokeroon 3 jää tavallista enemmän vettä, tarkoittaa se sitä, että tyhjennyslaite on tukkeutunut. Puhdistusohjeet löydät sivulta “Huolto ja hoito”. lokero 4: älä laita pesuainetta tähän lokeroon. Pyykin valmistelu

• Jaottele pyykit seuraavasti: - kangastyyppi / merkki tuoteselosteessa. - värit: erottele värilliset vaatteet valkoisista.

• Tyhjennä taskut ja tarkista napit.

• Älä ylitä suositusarvoja, jotka osoitetaan ”Ohjelmatauluk- ko” ja jotka viittaavat kuivan pyykin painoon. Paljonko pyykit painavat? 1 lakana 400-500 gr. 1 tyynynpäällinen 150-200 gr. 1 pöytäliina 400-500 gr. 1 kylpytakki 900-1.200 gr. 1 pyyhe 150-250 gr. Erityisohjelmat 20 °C:n vakiopuuvillaohjelmaksi (ohjelma ) on paras valinta likaisille puuvillapyykeille. Hyvä pesutulos myös kylmässä vedessä, verrattavissa pesuun 40°:ssa, taataan mekaanisella toiminnolla, joka työskentelee vaihtelemalla nopeutta toistuvien peräkkäisten huippujen kanssa. Pikapesu 30’: on suunniteltu hieman likaisten vaat- teiden pesemiseksi nopeasti: se kestää ainoastaan 30 minuuttia mahdollistaen siten ajan ja energian säästön. Asettamalla ohjelma ( , 30°C:ssa) voidaan pestä yhdessä eri tyyppisiä kankaita (villaa ja silkkiä lukuun ottamatta) enimmäistäyttömäärän ollessa 3 kg. Raikastus 15min: on suunniteltu hieman likaisten vaatteiden pesemiseksi nopeasti: se kestää ainoastaan 15 minuuttia mahdollistaen siten ajan ja energian sää- stön. Asettamalla ohjelma ( , 30°C:ssa) voidaan pestä yhdessä eri tyyppisiä kankaita (villaa ja silkkiä lukuun ottamatta) enimmäistäyttömäärän ollessa 1,5 kg. Vauvaohjelma: ohjelma, joka kykenee poistamaan lasten vaatteille tyypillisen likaisuuden ja joka takaa pesuaineen huolellisen huuhtelun, jotta voidaan välttää allergiat lasten herkällä iholla. Jakso on suunniteltu vähentämään bakteereja käyttämällä enemmän vettä ja optimoimalla erityisten pesuaineeseen lisättyjen hygieni- soivien aineiden vaikutusta. Pesun lopuksi kone suo- rittaa hitaita rummun kiertoja, jotta vältetään ryppyjen muodostuminen; jakson lopettamiseksi paina näppäintä START/PAUSE. Silkki: käytä kyseistä ohjelmaa kaikkien silkkivaatteiden pesuun. Suositellaan käyttämään erityistä herkkien tuottei- den pesuun soveltuvaa pesuainetta. Verhot: taita verhot ja laita ne tyynynpäällisen tai verkko- pussin sisälle. Käytä ohjelmaa . Villa: Tämän Hotpoint-Ariston pesukoneen ”Villa”-pesu- jakson on testannut ja hyväksynyt Woolmark Company, jonka mukaan se sopii “käsinpestäville” villatuotteille, kunhan pesu suoritetaan noudattaen tuotteen merkintöjä sekä kodinkoneen valmistajan ohjeita. Hotpoint-Ariston on ensimmäinen pesukonemerkki, joka on saanut Woolmark Companyn sertifikaatin Woolmark Apparel Care – Platinum saataville pesutuloksille ja veden sekä energian kulutukselle.23

Häiriöt ja korjaustoimet Pesukoneen toiminnassa voi joskus ilmetä ongelmia. Ennen Huoltoapuun soittamista (katso “Huoltoapu”), tarkista seuraavan luettelon avulla, että kyseessä ei ole helposti ratkaistava ongelma. Häiriöt: Pesukone ei käynnisty. Pesujakso ei aloita toimintaansa. Pesukoneeseen ei tule vettä (Näytölle ilmestyy teksti “EI VETTÄ - TARK. HANA”). Pesukone täyttää ja poistaa vettä jatkuvasti. Pesukone ei poista vettä tai linkoa. Pesukone tärisee voimakkaasti linkouksen aikana. Pesukoneesta vuotaa vettä. Kone on lukkiutunut, näyttö vilkkuu ja osoittaa häiriökoodia (esim. F-01, F-..). Vaahtoa muodostuu liikaa. Mahdolliset syyt / Ratkaisu:

• Pistoketta ei ole työnnetty pistorasiaan tai se on työnnetty niin huonosti, että ei muodostu kontaktia.

• Kodissa on sähkökatkos.

• Luukku ei ole hyvin suljettu.

• Näppäintä ON/OFF ei ole painettu.

• Näppäintä START/PAUSE ei ole painettu.

• Vesihana ei ole auki.

• On asetettu viivästys käynnistykseen (katso “Ohjeet pesujakson toteuttamise- en”).

• Veden syöttöletkua ei ole liitetty vesihanaan.

• Vesihana ei ole auki.

• Kodista puuttuu vesi.

• Vedenpaine ei ole riittävä

• Painiketta START/PAUSE ei ole painettu.

• Poistoletkua ei ole asennettu 65 – 100 cm:n korkeudelle maasta (katso “Asennus”).

• Poistoletkun pää on veteen upotettuna (katso “Asennus”).

• Seinäviemärissä ei ole ilma-aukkoa. Jos näiden tarkistusten jälkeen ongelma ei ratkea, sulje vesihana, sammuta pesukone ja soita huoltoapuun. Jos asunto on kerrostalon ylimmissä kerrok- sissa voi esiintyä ns. lappoilmiöitä, joiden vuoksi pesukone syöttää ja poistaa vettä jatkuvasti. Tämän häiriön poistamiseksi on mahdollista ostaa tarkoitukse- en sopiva lappoilmiön estoventtiili.

• Ohjelmaan ei kuulu veden tyhjennys: joidenkin ohjelmien yhteydessä tulee käynnistää se manuaalisesti (katso ”Ohjelmat ja toiminnot”).

• On kytketty päälle lisätoiminto HELPPO SILITTÄÄ: ohjelman loppuun suorittamiseksi paina painiketta START/PAUSE (”Ohjelmat ja toiminnot”).

• Veden poistoletku on taittunut (katso ”Asennus”).

• Veden poistokanava on tukkeutunut.

• Rumpua ei ole vapautettu kunnollisesti asennuksen yhteydessä (katso “Asen- nus”).

• Pesukone ei ole vaakatasossa (katso “Asennus”).

• Pesukone on tiukassa huonekalujen ja seinän välissä (katso “Asennus”).

• Veden syöttöletkua ei ole kiinnitetty kunnolla (katso “Asennus”).

• Pesuainelokerikko on tukkeutunut (sen puhdistamiseksi katso ”Huolto ja hoito”).

• Veden poistoletkua ei ole kiinnitetty kunnolla (katso ”Asennus”).

• Sammuta kone ja poista pistoke pistorasiasta, odota noin 1 minuutti ja käynni- stä se uudelleen. Jos häiriö on edelleen havaittavissa, soita huoltoapuun.

• Pesuainetta ei ole tarkoitettu pesukoneille (siitä täytyy löytyä kirjoitus “pesuko- neille”, “pesukoneille tai käsinpesuun”, tai vastaava).

• Annostelu on ollut liiallinen.24

Huoltoapu Ennen huoltoapuun soittamista:

• Tarkista, voidaanko häiriö poistaa omin voimin (katso ”Häiriöt ja korjaustoimet”);

• Käynnistä ohjelma uudelleen tarkistaaksesi, onko ongelma jo ratkennut;

• Kielteisessä tapauksessa ota yhteyttä valtuutettuun huoltoliikkeeseen, jonka puhelinnumero löytyy takuutodistuksesta. ! Älä koskaan käytä valtuuttamattomia teknikoita. Ilmoita:

• sarjanumero (S/N). Nämä tiedot löytyvät pesukoneen takaosaan sijoitetusta arvokyltistä.DK
