BRUKSANVISNING SoundWare XS SE BOSTON ACOUSTICS

5.1 Surroundhögtalarsystem Bruksanvisning / säkerhetsanvisningar / information om överensstämmelse

Deutsch

Denna symbol på utrustningen visar att användaren bör läsa alla säkerhetsmeddelanden i användarhandboken.

Denna symbol på utrustningen visar dubbelisolering.

1. Läs igenom anvisningarna.
2. Förvara anvisningarna på säker plats.
3. Var uppmärksam på alla varningsmeddelanden.
4. Följ alla anvisningar.
5. Använd inte utrustningen i närheten av vatten.
6. Rengör endast med hjälp av en torr trasa.
7. Blockera inte eventuella ventilationsöppningar. Montera enheten i enlighet med tillverkarens anvisningar.
8. Montera inte enheten nära värmekällor som element, spisar eller annan värmelstrande utrustning (inklusive förstärkare).
9. Använd säkerhetskontakten Kontakten har två platta stift. En jordad kontakt har två stift och en tredje jordande pinne. Det breda stiftet eller den tredje pinnen förhindrar elektriska stötar. Kontakta en elektriker om kontakten inte passar i vägguttaget.
10. Se till att nätkabeln inte är i vägen eller kommer i kläm, i synnerhet vid kontaktändar, skarvdon och utgångar från utrustningen.
11. Använd endast tillbehör som rekommenderas av tillverkaren.
12. Koppla ur utrustningen vid åskväder eller om den inte är tänkt att användas under en längre tid.

VARNING! För att minska risken för brand eller elektriska stötar bör utrustningen inte utsättas för regn eller fukt.

Denna symbol på utrustningen visar att utrustningen måste lämnas till en separat uppsamlingsanläggning för elavfall och inte slängas med hushållsavfallet.

1. Överlåt all service och reparation till kvalificerade servicetekniker. Service kan vara nödvändig om utrustningen har skadats, t.ex. om sladden eller kontakten är trasig: om vätska har spills ut över eller föremål har fallit ned i utrustningen; om utrustningen har utsatts för regn, fukt, slag eller stötar eller inte fungerar normalt.
2. Ha minst 50 mm luft runt främre och bakre delen och sidorna av utrustningen så att det ventileras ordentligt. Ventilationen ska inte blockeras genom att täcka över ventilationsöppningarna eller lägga föremål som tidningar, dukar, gardiner osv på eller runt utrustningen.
3. Placera inte levande ljus eller andra föremål med öppen låga på utrustningen.
4. Utrustningen får inte utsättas för dropp eller stänk. Inga föremål fyllda med vätska, t.ex. vaser, får ställas på utrustningen.
5. Strömingången på baksidan av utrustningen eller kontakten i väggen måste vara åtkomliga för att strömmen ska kunna stängas av.
6. För att helt koppla bort utrustningen från nätströmmen, dra ur strömkabeln från nätkontakten.
7. Strömkabelns nätkontakt ska vara lätt att komma åt.

Specifikationer	XS Satellite	XS Subwoofer	S Satellite	S Subwoofer
Frekvensåtergivning:	150Hz - 20kHz 40Hz - 150Hz 132Hz - 20kHz 32HZ - 150Hz
Rekommenderad ström för förstärkaren:	10 - 100 watts — 10 - 125 watts —
Känslighet:	85dB [SPL/2.8v vid 1m] — 87dB [SPL/2.8v vid 1m] —
Nominell impedans:	8 ohm	—	8 ohm	—
Övergångsfrekvens:	5000Hz	60Hz - 180Hz 24dB/oktav lågpass	4200Hzoktav lågpass	60Hz - 180Hz 24dB/
Förstärkarens uteffekt:	—	100 watts RMS,(250 watt topp);BassTrac®-kretseliminerar distorsion		200 watts RMS,(300watt topp);BassTrac®-kretseliminerar distorsion
Bashögtalare:	2^1/_2 " (64mm)	8" (203mm)	3^1/_2 " (89mm)	10" (254mm) DCD
Diskanthögtalare:	^1/_2 " (13mm)	—	^3/_4 " (19mm)	—
Mätt: (H x B x D)	4^5/_16 × 4^1/_2 × 3^3/_4 "(108 x 113 x 94mm)	12^1/_4 × 11^3/_16 × 15^9/_16 "(310 x 284 x 395mm)	5^1/_2 × 5^1/_2 × 5^11/_16 "(138 x 138 x 143mm)	13^3/_8 × 12^7/_16 × 17^3/_16 "(339 x 315 x 435mm)

Introduktion

Tack för att du köper ett högtalarsystem med flera kanaler från Boston Acoustics. Dessa högtalare har komponenter av hög kvalitet som ger det berömda Bostonljudet. SoundWare passar utmärkt att använda som en 5.1-kanallösning i hemmabio- eller musiksystem av hög kvalitet.

SoundWare högtalarsystemet ger enastående klart ljud i dialog, musik och effekter, och bas som fyller hela rummet från ett litet, smidigt paket. Kompakt drivplacering och kvalitet, och systemspecifik övergång garanterar en bred, enhetlig spridning som täcker rummet helt. Alla högtalare har också MagnaGuard® magnetskydd som garanterar att högtalarens magnetfält inte stör tv-bilden.

Packa upp systemet

Packa försiktigt upp systemet. Vid tecken på transportskada, kontakta genast din återförsäljare och/eller fraktföretaget. Spara transportkartong och förpackningsmaterial för framtida bruk.

Placeringsalternativ

SoundWare-högtalaren kan monteras på väggen genom att använda de medföljande metallvarorna eller genom att helt enkelt placera den på en hylla. Om den placeras på en hylla, kan du helt enkelt fästa gummifötterna som är självhäftande på baksidan och ansluta högtalarkablarna.

Att sätta fast snurrhjulets montering

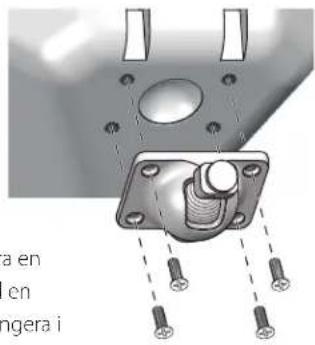

Om du planerar att använda monteringsbyglarna, ska du fästa pivotkulan vid högtalaren. Använd de fyra medföljande skruvarna med platt huvud såsom visas i illustrationen.

Att montera väggbygeln

Byglar för att montera högtalarna på en platt väg eller i ett hörn medföljer. En sak som inte medföljer är metallvaror för att fästa bygeln vid väggen. Orsaken till detta är att det finns så många olika typer av ytor som högtalarna kan monteras på. Det kan till exempel vara en vanlig torr väg som kanske har ett stift bakom sig. Det kan vara en träpanel eller till och med en cementvägg. Det finns ingen typ av fästanordning vi kan tillhandahålla som skulle kunna fungera i alla möjliga situationer. Därför ska du själv skaffa dig lämplig typ av fästanordning enligt den yta so högtalaren ska monteras på. Du behöver fyra för varje högtalare. Om du inte är säker på vilken typ av fastsättningsanordning du ska använda, ta med monteringsbygeln till din järnvaruaffär, beskriv väggen som du ska montera högtalaren på och be dem rekommendera en lämplig fastsättningsanordning. Kom ihåg att ta hänsyn till högtalarnas vikt.

För mindre sträckor under 6 meter kan du använda en kabel med kaliber 18. För sträckor över 50 meter, ska du använda en kabel med värdet 16.

Högtalaranslutningens polaritet

Alla högtalare i ett system måste anslutas med samma polaritet eller vara "i fas". Terminalerna på högtalarna SoundWare är färgkodade för att identifiera anslutningarna "+" (röd) och "-" (svart). Alla kablar är markerade på något sätt så att du kan skilja ledningarna från varandra. Märkningen kan vara en upphöjd kant i isoleringen på en ledning eller det kan vara en rand på isoleringen eller en färgkodning. Använd markeringen på högtalarkablarna för att vara säker på att förstärkarterminalen "+" ansluts till högtalarens terminal "+" och att "-" alltid ansluts till "-" vid varje anslutning.

Att ansluta högtalarna

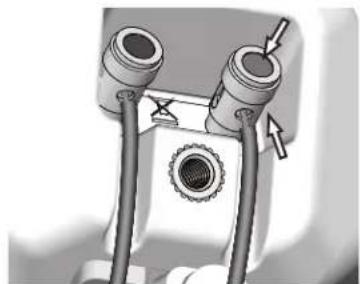

Separera de två ledningarna i kabeln. Avlägsna cirka tre millimeter av isoleringen från kabeländen. Tryck ned terminalen upptill för att öppna hålet för kabeln. Sätt i kabeln och frigör terminalen för att fästa den. Se till att det inte hänger lösa ledningar ut från kabeln. Obs: det finns en kanal på högtalarens baksida för att kabeln ska löpa osynligt och städat bakom den. För kablar upp till 18 gauge.

Pivotinställningsskruv 1 2

28

Att montera högtalarna

Efter att ha installerat bygeln och anslutit högtalaren är resten mycket lätt att utföra.

1 Ställ högtalarens avrundade ände i bygeln och låt den glida tills den blockeras.
2 Alternativt – Sätt i och dra åt skruven för att fästa anordningen.
3 Knäpp fast skalet över fästet.

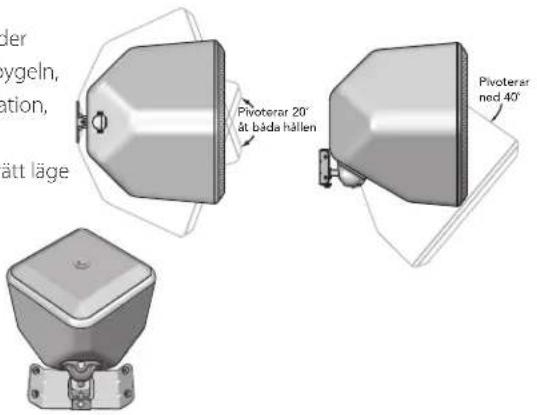

SoundWare-högtalarna pivoter. De kan lutas nedåt vertikalt 40 grader från ursprungsläget. När du använder den platta väggmonteringsbygeln, kan de pivotera 20 grader från sida till sida. (Obs: vid en hörninstallation, går det inte att pivotera högtalaren från sida till sida.) Lossa på pivotinställningsskruven framför pivotkulan, pivotera högtalaren i rätt läge och dra åt skruven.

Den SoundWare talare kan även monteras med hjälp av den medföljande hörnet fäste.

der eygeln, ation, ätt läge Pivoterar 20° åt båda hållen Pivoterar ned 40°

Placeringsalternativ

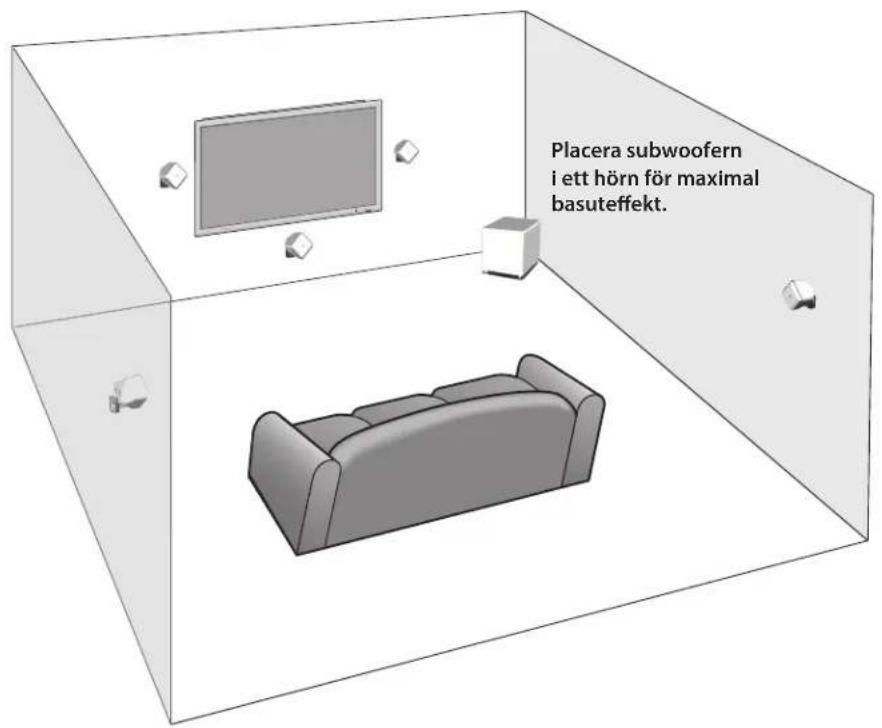

Placera subwoofern intill en vägg eller i ett hörn i närheten av huvudhögtalarna. Ljudet är normalt bäst när subwoofern befinner sig 4,5 m (15 fot) från huvudhögtalarna. Den skarpa 24dB/oktavers övergången gör att de kan placeras längre bort från huvudhögtalarna om det behövs. Eftersom örat inte kan lokalisera subwooferns låga frekvenser, verkar basen fortfarande komma från huvudhögtalarna. Experimentering är nyckeln men de flesta placeringar i rummet fungerar bra.

Uteffekten av basen från subwoofern varierar på olika platser i rummet. När den placeras intill väggar intensifieras ljudstyrkan. Placering i hörn ger den bästa basuteffekten.

Placering långt från väggar kan producera för lite bas. Oavsett den naturliga basnivån inom rummet, kan du alltid justera subwooferns nivå från den inbyggda volymkontrollen. Om du flyttar subwoofern ska du se till att kontrollera alla inställningar.

VIKTIGT: Placera inte subwoofern där det finns risk att bakpanelen kommer i kontakt med draperier/gardiner eller möbler.

Placera subwoofern i ett hörn för maximal basuteffekt.

Ansluta subwoofer

OBS: Strömmen går alltid till subwoofern såvida den inte är frånkopplad eller ändras till läge off med strömbrytaren som finns på den bakre panelen. Auto-on-kretsen aktiverar eller inaktiverar endast strömförstärkaren. Se till att subwoofern och receivern är frånkopplade när du gör anslutningen.

Strömförsörjning: Använd ett vägguttag eller särskilt eluttag när du kopplar in subwoofern. En del receivers har ett uttag. Använd inte det. Dessa eluttag har inte den ström eller rätt isolering som krävs av en strömförstärkare, som den på din förstärkare.

Välj "subwoofer-yes" i receiverns inställningsmeny. Om mottagaren ger ett val av crossover filter frekvensanvändningen 150Hz eller 120Hz. När förstärkaren är ansluten på det här sättet behöver den inte återskapa de svåra låga bassignalerna som kan göra så att receivern får hörbar distorsion. I vissa fall kan det också bero på flera andra receiverinställningar. Vi rekommenderar att du tittar i receiverns handbok för att få mer hjälp med detta.

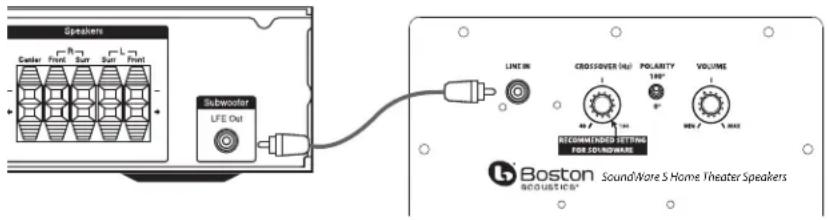

Använd subwooferkabeln, som på bilden, för att ansluta den digitala receiverns LFE-subwooferutgång till subwoofern. Anslut den andra änden till Line In-ingången.

Speakers Center Front Sun Sun Front Subwoofer LFE Out LINE IN CROSSOVER (Hall) POLARITY 180° VOLUME INCOMPLIADO SETTING FOR SOUNDWARE Boston SCIOUSNESS® SoundNote 5 Home Theater Speakers

Justera övergångskontrollen

Som utgångspunkt ställa in crossover kontroll på subwoofern till 180Hz. Finjustera övergångsinställningen för att få den mjukaste blandningen med huvudhögtalarna. Den bästa inställningen av övergångskontrollen beror på högtalarens placering och vad du själv föredrar.

Drift

Ström på/on/mute

Anslut subwooferns nätkabel till vägguttaget. Använd inte uttagen på baksidan av receivern. Ställ in strömbrytaren på önskad inställning.

OFF – Subwoofern är av och ger inget ljud. Du kanske vill stänga av subwoofern om du inte använder den på ett tag eller om du vill spara ström.

MUTE – Subwoofern slås på när den upptäcker en signal. Om ingen signal upptäcks på några minuter går den automatiskt in i muttläge.

ON – Subwoofern är alltid på.

En LED-lampa mellan Power-brytaren och Polarity-brytaren visar vilket läge subwoofern är i.

OFF – Subwoofern är av

RÖD – MUTE (ingen signal upptäckt, förstärkare av)

GRÖN – PÅ (Signal upptäckt, förstärkare på)

Subwoofern går automatiskt in i muteläge efter några minuter när ingen signal upptäcks från systemet. Subwoofern slås sedan PÅ så fort en signal upptäcks.

Övergångskontroll

Justerar frekvensen på subwooferns lågpassfilter.

Volymknappar

Vrid subwooferns Volume-kontroll till klockan 11-position. Om det inte kommer något ljud från subwoofern, kontrollera

nätkontakten, ström-brytaren och ingångskablarna. (Får kabelanslutarna ordentlig kontakt? År nätkontakten ansluten till en "live" mottagare, är subwoofern antingen i läge Auto eller På?)

Justera subwooferns Volym-kontroll tills du hör en matchning mellan huvudhögtalaren och subwoofern. Basresponsen bör inte överta rummet, utan justeras så att den blandas naturligt i hela musikomfånget.

Polaritetskontroll

(0° eller 180°): Väljer vanlig (0°) eller inverterad (180°) fas för subwoofern. Ställ in den här brytaren för att ge full, dynamisk bas. Fasens effekt blir mest hörbar med lågfrekventa truminstrument eller musik med en kontinuerlig basgång.

Underhåll och service

Alla ledningsanslutningar ska synas och rengöras eller förnyas minst en gång om året.

Om ett problem inträffar, kontrollera att alla anslutningar är rätt utförda, säkra och rena. Om ett problem inträffar i en högtalare, dra om denna högtalare till en annan plats i systemet. Om problem kvarstår, ligger felet hos högtalaren. Om högtalaren låter bra på den nya platsen, är detta en stark indikation på ett mer djupgående fel med elektroniken i systemet. Om din högtalare skulle behöva service, kontakta din lokala Boston Acoustics-återförsäljare eller gå till bostonacoustics.com för en lista över återförsäljare i ditt område.

Om subwoofern inte spelar upp, kontrollera att alla anslutare på kablarna får ordentlig kontakt och att nätkontakten är ansluten till en "live"-mottagare.

Begränsad garanti

Boston Acoustics garanterar originalköparen av vårt SoundWare system att de är fria från detekter vad beträffar material och utförande under en period av 5 år från inköpsdatumet. Garantiperioden för de elektriska komponenterna i SoundWare är 1 år.

Ditt ansvar är att installera och använda dem enligt den medföljande bruksanvisningen, att ombesörja en säker och varlig transport till en auktoriserad Boston Acoustics-servicerepresentant, och att framlägga bevis på inköpet i form av ditt inköpskvitto när du begär service. Undantag från denna garanti är skada som uppstätt till följd av väld, felaktig användning, felaktig installation, olyckor, frakt eller reparationer/modifieringar som utförts av någon annan än en auktoriserad Boston Acoustics-servicerepresentant.

Denna garanti är begränsad till Boston Acoustics-produkten och omfattar ingen associerad utrustning. Denna garanti omfattar inte kostnader för avlägsnande eller ominstallation. Garantin upphävs om serienumret har utplånats eller förvanskats. Denna garanti ger dig specifika legala rättigheter, men du kan även ha andra rättigheter som varierar från delstat till delstat.

Om service tycks vara nödvändig

Kontakta den återförsäljare som du köpte produkten av. För mer information, besök http://www.bostona.eu/

1 2 Pivotinställningsskruv

Den här symbolen på produkten upplyser om att produkten inte får kasseras tillsammans med hushållsavfall. Istället får den placeras i ett separat kärl för elektroniskt avfall eller returneras till återförsäljaren i samband med inköp av en likadan produkt. Fabrikanten har betalat för återvinning av denna produkt. Detta bidrar till återanvändning och återvinning, minskar allvarlig inverkan på miljön och människors hälsa, samt förhindrar böter för felaktig avfallshantering.
