LUMEN 2430 - Köksfläkt FALMEC - Gratis bruksanvisning och manual
Hitta enhetens manual gratis LUMEN 2430 FALMEC i PDF-format.
| Produkttyp | Köksfläkt |
| Varumärke | FALMEC |
| Modell | LUMEN 2430 |
| Antal hastigheter | 4 hastigheter (varav hastighet 4 temporär) |
| Kommandotyp | Elektronisk touch med + och - knappar |
| Belysning | Högeffektiv LED, låg förbrukning |
| Timerfunktion | Programmerbar automatisk avstängning efter 15 minuter |
| Larm för metallfilter | Fast röd LED efter 30 timmars användning, återställning genom långt tryck på Timer-knappen |
| Metallfilter mot fett | Tvättbara (minst varje månad, för hand eller diskmaskin max 55°C) |
| Aktivt kolfilter | Valfria, byts var 3:e till 4:e månad vid normal användning |
| Installationssätt | Utomhusavluftning (utsug) eller inomhuscirkulation (filtrering) |
| Minsta säkerhetsavstånd (ovanför gasspis) | 65 cm (kan minskas enligt monteringsanvisning) |
| Elanslutning | Nätanslutning med obligatorisk jordning, strömkabel med kontakt |
| Elskydd | Rekommenderad allmän frånkopplingsenhet |
| Material på yttre ytor | Borstat rostfritt stål (specifika modeller) |
| Vikt | Ej angivet i manualen |
Vanliga frågor - LUMEN 2430 FALMEC
Användarfrågor om LUMEN 2430 FALMEC
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Köksfläkt i PDF-format gratis! Hitta din manual LUMEN 2430 - FALMEC och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. LUMEN 2430 av märket FALMEC.
BRUKSANVISNING LUMEN 2430 FALMEC
Afvigelse for Tyskland:
! Installationsarbetet maste utforas av kompetenta och kvalificerade installeratorer enligt det som anges ienna manual och med respectk for de gallande lagarna.
Om nätkabeln eller andra componenter ar skadade fár INTE kapan användas: Dra ur kapan frän elförsörjningen och kontakta din Återförsäljare ell er en auktoriserad teknik verkstad for reparationen.
Modificera inte apparatens elektriska, mekaniska och Funktionella struktur.
Försök inte att utföra reparationer eller byten själv: Åtgårder som utförs av personer som inte är kompetenta eller kvalificerade kan orsaka skador, även mycket allvarliga, på foremål och/eller personer som inte tacks av tillverkarens garantiet.
ANVISNINGAR FÖR INSTALLATÖREN
TEKNISK SÄKERHET
Innan du installerar kapan skall du kontrollera att alla dess delar ar hela och fungerar bra. Om du upptacker nagra avvikelser skall du inte gå vidare med installationenutan kontakta din Återförsäljare.
Om du hittar en synlig defekt fär INTE kapan installeras. Förvara den i dess originalforpackning och kontakta din Återförsäljare.
När kapan väl har installeratskommen inga reklamationer angäende synlga defekter att accepteras.
Under installationen skall du alltid anvanda personlig skyddsutrustning (t.ex. skyddsskor).
Fästsaten (skruvar, pluggar och fästen) som levereras med kapan kan endast användas på vaggar av murverk. Om det är nödvändigt att installerera kapan på vaggar av annat material skall man utvärdera andra fastsättningssystem, med hänsyn till vaggens hällbarhet och kapans vikt (anges på sid. 2).
Tänk på att en installation med andra fastsättningsystem années medfoljande eller som inte uppfyller kraven kan medfora risker.
Installera inte kapan utomhus och utsatt den inte for vader och vind (regn, blast osv.).
ELSÄKERHET
! Det elsystem till vilket kapan ansluts maste vara enligt lag och forsett med jordanslutning enligt de sakerhetsstandarder som galler i anvendarlandet. Det maste dessutom folja de europeiska bestammelserna om störningskydd.
Se till att elnätets spanning motsvarar värdena på typskylten innate i spiskåpan innan du installerar den.
Det uttag som används für den elektriska anslutningen måste näslett med den installerade utrustningen. Om detta inte är möjigt skall det finnas en huvudströmbrbrytare på en lätt tillgänglig plats För att koppla bort kapan Near det behövs.
Eventuella Förändringar av elsystemet fär endast utföras av en behörig elektriker.
Max-längd på skruv for fixering av rökgången ar 13 mm (tillhandahålls av tillverkaren).
Användning av skruvar som inte uppfyller kraven i dessa instruktioner kan medföra risker av elektrisk natur.
Vid felfunktion av apparaten fär du inte försöka att lösaj problemet på egen handutan du maste kontakta din Återförsäljare eller en auktoriserad serviceverkstad for reparationen.
Under kapians installation skall du kopbla bort apparaten genom att dra ur kontakten eller genom att bryta huvudströmbrytaren.
SÄKERHET RÖKKANAL
Anslut inte apparaten till kanaler for rök som bildas vid Förbränning (från pannor, eldstäder osv.)
Före installationen av kapan skall du sakerstalla att alla gällande lagar om luftutsläpp i atmosfären foljs.
Avvikelser for Australien och Nya Zeeland:
Köksfläktar och andra utsugningsfläktar für matlag-ning kan på att negativ satt paverka saker använd-ning av anordninger som bränner gas aller andra bränslen (inklusive apparater i andra rum) på grund av Återflöde av forbränningsgaser.
Dessa gaser kan potentiellt leda till kolmonoxidfor-giftning. Efter installationen av en koksflakt erer utsugningsflakt for matlagning bör driften av gasapparater testas av kompetent person for att sakerstalla att Återflöde av forbränningsgaser inte äger rum.
(AS/NZS 60335.2.31:2013/A4:2020)
ANVISNINGAR FÖR ANVÄNDAREN
Dessa anvisningar finns for din och andras sakerhet och vi ber dig)darfor att noggrant lasa denna manual i alla dess delar innan du installerar och anvander apparaten eler rengör densamma.
Tillverkaren fransager sig allt ansvar for eventuella skador som kan, direkt aller indirectt, uppstå på
personer, foremål och husdjur till följd av underlåtenhet att följa de sakerhetsanvisingar som anges ienna manual.
Det ar mycket viktigt attenna instruktionsbok forvaras tillsammans med apparaten for fremtida referens.
Om apparaten säljs eller overlåts till en annan person, se till att manualen medfoljer, sö att den nya ägaren kan studera käpans Funktioner samt de anvisningar som finns.
After installation av kapa i rostfritt ståm måste du ren-göra denna for att avlagsna skyddets lim och eventuella fett- och oljefläckar som, om de inte tas bort, kan orsaka permanenta skador på kapans yta. För att göra detta, rekommanderar tillverkaren användning av de medfoljande servietterna, som även finns tillgangliga for inköp.
Krav originalreservdilar.
Apparaten är endast avsedd for utsugning av den rök som skapas vid privat matlagning, inte professionll: all annan användning är felaktig, kan orsaka skador på personer, foremål och husdjur och befriar tillverkaren.FRAN allt ansvar.
Apparaten kan användas av barn över 8år samt av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet eller kunskap, förutsatt att de är under uppsikt eller after att ha fätt instruktioner angående en saker användning av apparaten samt förståelse För de faror som är förknippade medenna.
Barn fär inte leka med apparaten. Rengöring och underhäll som är avsedd att utföras av användaren fär inte göras av barnutan uppsikt.
ANVISNINGAR OM ANVÄNDNING OCH REN-GÖRING
Innan du utfor nagon rengoring ellere nago get underhallsarbete, kopla bort apparaten genom att dra urkontakten ellere stanga av huvudstrombrytaren.
Använd inte kapan med blöta händer eller barfotad. Kontrollera alltid att alla elektriska delar (lampor, utsugningsanordning) ar avstända;när encheten inte används.
Den maximala totalvikten på eventuella foremål pla- cerade eller hangda (där detta forutses) på kapan fär inte overstiga 1,5 kg.
Kontrollera friteringsmaskiner under användning: Overhettad olja kan vara brandfarlig.
Tänd inte öppna lågor under kapan.
Förbered inte mat på öppen laga under kapan.
Använd aldrig kapan utan metallfettfiltren. Fett och
smuts avlagras i detta fall i apparaten och fösamrar dess Funktion.
Åtkomliga delar i kapan kan vara varma om de används tillsammans med matlagningsutrustning.
Utför ingen rengöring sä länge som delar av kapan fortfarande ar varma.
Om rengöringen inte görs i enlighet med de förfaranden och med deprodukter som anges ienna manual kan brand uppsta.
Stäng av huvudströmbrytaren Near apparaten inte används under langre tid.
Vid samtidig användning av andra appar- ter (värmeppannor, kaminer, eldstäder osv.) som använder gas aller andra bränslen, se till att rummet)där roken sca sugas ut ar väl ventilerat, i enlighet med gällande lagar.
INSTALLATION
avsnitt reserverat for kvalificerad personal
Innan du installerar kapan, skall du noggrant lasa kap. "SAKERHETSINSTRUKTIONER OCH VARNINGAR".
TEKNISKA EGENSKAPER
De tekniska data som gäller apparaten visas på typskyltarna placerade inuti spiskåpan.
PLACERING
Det minsta avständet mellan den högsta delen på matlagningsutrustninger och den laga delen av köskapan anges i monteringsanvisingarna.
Vanligtvis, nar en kokskapa ar monterad ovenfor en gashall, maste detta avstand vara minst 65 cm (25,6"). Men pa grundval av standarden SS-EN 60335-2-31 kan minimiavstandet mellan spishallen och den nedre delen av kapan reduceras till det angivna mattet i monteringsanvisingarna.
Om instruktionerna for gassisen specificerar ett storre avstand maste dock dessa beaktas.
Installera inte kapan utomhus och utsatt den inte for vader och vind (regn, blast osv).
ELEKTRISK ANSLUTNING
(avsnitt reserverat for kvalificerad personal)
Innan du utfor nagot arbete pa spiskapan, koppla bort apparaten fran elnaret.
Se till att inga elledninger inuti kapan kopplas bort eller skars av: ta vid sādana fall narnaste servicecenter.
De elektriska ansluttingarna skall utforas av kvalificerad personal.
Anslutninqarna maste utforas i enlighet med den lagstiftning som galler. Innan du ansluter kapan till elnatet, kontrollera att:
- Elnatets spanning motsvarar värdena på typskylten innate i spiskāpan.
- Elsystemet Är,enligt lag och klarar apparatens belastning (se typskylten med de tekniska egenskaperna placerad inuti kapan).
- Stickkontakt och nätkabel intekommen i kontakt med temperaturer over 70^ .
- Nätaggregatet är utrustat med en effektiv och korrekt jordanslutting,enigt gällande lagar.
- Utaget som används für anslutning ar lättätkomligt after kāpans installation.
I handelse av:
- Apparater forsedda med kabelutan stickkontakt: använden stickkontakt av "normaliserad" typ. Lediningarna måste anslutas enigt följande: gul-gröna ledningen måste användas for jordanslutningen, den blå ledningen for neutral och den bruna ledningen for fas. Kontakten måste anslutas till ett lampligt sakerhetsuttag.
- Fast apparat som inte ar utrustad med nätkabel och stickkontakt, aller annan anordning som garanterar bortkoppling från elnätet, med ett öppningsavstand på kontakterna som möjiggör total bortkoppling enigt villkoren ioverspänningskategori III.
Dessa anordninger für bortkoppling maste infölivas i stromforsörningen i enliget med reglerna for installation.
Den gul/gröna jordkabeln fär inte avbrytas av brytaren.
Tillverkaren fransager sig allt ansvar om sakerhetsforeskrifterna inte foljs.
ROKKANAL
KÄPA MED EXTERN EVAKUERING (UTSUGANDE/FRÄNLUFT)
I denna version fös rök och Ånga fran koket utomhus med hjälp av ett utloppsrö.
For detta andamal maste kapans utloppskoppling anslutas medels etr ror till ett externt utlopp.
Uloppsröret mäste ha:
- En diameter som inte är minde än kåpans anslutning.
- En lätt vinkling nedåt (fall) i de horisontella avsnitten För att undvika att kon-densen rinner tillbaks ned i kåpan.
Lagsta mojliga antal kurvor. - Minsta möjliga langd für att forhindra vibrationer som kan minska kapians ut-sugningskapacitet.
Det ar nödvändigt att isolera roret om det passarar genom kalla lokaler.
For att forhindra ett aterflode av luft utifrän, sitter en backventil installerad pà motorer med 800m3/h eller mer.
När köksfläkten och apparater som matas med annan energiaän elektricitet är i drift samtidigt fär inte undertrycket i rummet överstiga 4 Pa (4 x 10-5 bar).
KÄPA MED INTERN ÄTERCIRKULERING (FILTRERANDE)
Ienna version passerar luften genom aktiva kolfiltren for rening och Återcirkuleras sedan tillbaka till koket.
Kontrollera att de aktiva kolfitren ar monterade på kapan, om inte, installerera dem som beskrivs i monteringsanvisingarna.
För denna version ska backventilen inte installeras: avlågsna ventilen om den sitter på motorns luftutlopp.
MONTERINGSANVISNINGAR
avsnitt reserverat for kvalificerad personal
Käpan kan installeras i olika konfigurationer.
De allmanna monteringsfaserna gäller for alla installationer. Följ
däremot, där det specificeras, de faser som motsvarar önskad installation.
DRIFT
NÄR SKALL DU SLÅ PÄ KÄPAN?
Slå på kapan minst en minut innan du börjar att laga mat: dettakommen att främja en luftström for att leda rok och Ångor mot utsugningsytan.
Vid avslutad matlagning skall du lata kapan arbeta tills all anga och alla lukter har sugits upp welt. Du kan stalla in automatisk avstangning av kapan after 15 minuters anvandning, med hjalp av Timerfunktionen.
VILKEN HASTIGHET SKALL DU VÄLJA?
Den Forsta hastigheten: bibehaller den rena luften med lag konsumtion av elenergi.
Den andra hastigheten: normala driftsforhallanden.
Den tredje hastigheten: i narvaro av starka lukter och angior.
Den fjärde hastigheten: snabb forbrukning av starka lukter och ángor.
NÄR SKALL DU TVÄTTA ELLER BYTA FILTREN?
Metallfiltren mäste rengöras var 30:e användningstimme.
De aktiva kolfliren skall bytas ut var 3:e till 4:e manad beroende på kapians användningsfrekvens.
Förmer information se kap "UNDERHÄLL".

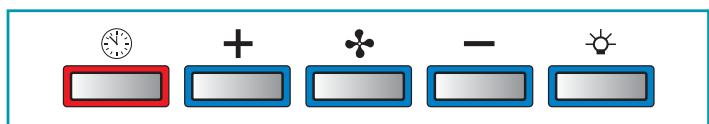

ELEKTRONISK KONTROLLPANEL
| Motor ON/OFF Vid uppstart, är hastigheten den som sparats från den föregående avstängningen. | |
| Hastighetsökning** från 1 till 4 Hastighet 4 är endast aktiv i** några minuteser, sen aktiveras hastighet 3. | Hastigheterna indikeras med lysdio- der på tangenterna: + + - Hastighet 1 + + - Hastighet 2 + + - Hastighet 3 + + - Hastighet 4 (lysdiod "+" blinkande) |
| Hastighetsminskning från 4 till 1 | |
| Sätt på /slå av ljuset | |
| TIMER (röd blinkande lysdiod) Automatisch avstängning after 15 min. Funktionen inaktiveras (röd lysdiod släckt) om: - Du trycker en gäng till på TIMER-knappen (♂). - Du trycker på ON/OFF-knappen (♀). | |
| FILTERLARM (Röd lysdiod med fast ljus med (♂) off) Underhäll av fettfilter after cirka 30 användningstimmar. Häll (♀) nedtryckt i 3 sekunder für att nollständäre räknaren. | |
Om trycknappspanelen ar helt inaktiv ske du koppla bort stromforsorjningen till den elektriska apparaten tillfällig (cirka 5 sekunder), om möjlig med huvudstrombrytaren, for att
äterställa normal drift innan du kontaktar teknik service.
Innan du utfor nago rengoring eller nagot underhalsarbete, koppla bort apparaten genom att dra ur kontakten ell er stanga av huvudstrombrytaren.
Du bör inte använda rengöringsmedel som innehäller slipmedel, syror el-ler fratande ämnen samt trasor med grova ytor.
Konstant unterhalb sakerstaller apparatens korrekta drift och en god effektivitet under lang tid.
Särskild uppmärksamhet bör Ågnas Åt metallfettfiltren: regelbunden rengöring av filtrenkommen att garantera att det inte ansamlas fett med Åtföljande risk for brand.
RENGÖRING AV UTVÄNDIGA YTOR
Det rekommenderas att rengöra kapians utvändiga ytor minst var 15:e dag for att undvika att oljiga eller feta substanser skull angripa dem. För rengöringen av kapan, som ar tillverkad av borstat, rosfritt stål, rekommenderar tillverkaren användning av servietterna "Magic Steel".
Alternativet och for alla övriga typer av ytor kan rengöringen goras genom att anecd en mjuk trasa som fuktats latt med ett neutralr rengöringsmedel ell med denaturerad sprit.
Avsluta rengöringen med en noggrann sköljning och torkning med mjuka tra-sor.
Använd inte für mycket vatten i narheten av kontrollpanelen och av belysningsanordningarna for att undvika att sukten när elektroniska delar.
Rengöringen av glaspanelerna utförs endast med speciella rengöringsmedel som inte ar frätande eller slipande med en mjuk trasa.
Tillverkaren avsager sig allt ansvar om dessa instruktioner inte foljs.
RENGÖRING AV INRE DELAR
Det ar forbjudet att rengöra de elektriska delarna eller delarna i motorn som sitter innate i kapan med vatskor ullösningsmedel.
Förinre metalldelar se foregående paragraf.
METALLFETTFILTER
Det ar lámpligt att tvätta metallfiltren ofta (minst en gäng i帽子en) genom att lagga dem i blöt i cirka 1 timme i kokande vatten och diskmedel utan att BOJA dem.
Använd inga fratande, syrahaltiga aller alkaliska rengöringsmedel.
Skölj dem noggrant och vänta tills de ar ordentligt torra innan du monterar demigen.
Tvatt i diskmaskin ar tillaten men kan orsaka brunfargninq av filtren: for att minka detta problem skull du tvatta vid laga temperaturer (max 55^ ).
Se monteringsanvisiningarna for uttag och insättning av metallfettfiltren.
AKTIVA KOLFILTER
Dessa filter häller kvar den lukt som finns i luftströmmen som passerar genom dem. Den renade luften skickas säledes tillbaka till koket.
De aktiva kolfltren skull ersattas i genomsnitt var 3-4 mankind under normala driftsförhällanden.
För ersättning av de aktiva kolftrnen se monteringsanvisningarna.
BELYSNING
Kåapan är utrustad med belysning med LED-spotlights med hög effektivitet, låg konsumtion och mycket lang hällbarhet vid normal användning.
Om den går sönder kontakta din Återförsäljare eller en auktoriserad serviceverkstad for reparationen.
KASSERING I SLUTET AV LIVSLÄNGDEN
Symbolen med den overkryssade soptunnan som visas på din utrusting anger att Produkten ar en WEEE, det vill saga "Avfall som kommer från elektriska och elektroniska utrustninger" och därfor inte bör
kastas i de osorderade soporna (det vill saga tillsammans med "blandat hus-hallsavfall") utan hanteras separat for att omfattas av lampliga atgarden for ater-anvandning,ller ocks till en specifik behandling for att paett sakert satt ta bort och kassera amnen som ar skadliga for miljon och utvinna de ravaror som kan atervinnas. Korrekt kassering av denna produkt kommer att bidraga till att sparare vdardefulla resurser och undvika potentiella negativa effekter pa manniskors halsa och pa miljon som skulle kunna orsakas av en olamplig kassering av avfallet.
Vänligen kontakta dina lokala myndigheter für ytterligare information om den tatsächste atervinningscentralen. Man kan fã sanktioner for felaktig kassering av detta avfall i enlighet med nationell lagstiftning.
INFORMATION OM KASSERING I DEN EUROPEISKA UNIONENS LÄNDER
Lämna alltid in uttjänta elektriska och elektroniskaprodukter till Återvinnings-station. EU-direktivet om WEEE-utrustninger har genomförs på olika satt i alla länder och därfor foreslär vi, om du vill kassera dennautrustning, att du kontaktar de lokala myndigheterna eller Återförsäljaren for att fråga om korrekt kasseringsmetod.
INFORMATION OM KASSERING I LÄNDER SOM INTE TILLHÖR DEN EUROPEISKA UNIONEN
Symbolen med den overkryssade septunnan gäller endast inom den Europeiska Unionen: om du vill kassera denna utrustning i andra ländere räder vi dig att kontakta de lokala myndigheterna eller Återförsäljaren for att fraga om korrekt kasseringsmetod.
WARNING!
Företaget Förbehäller sig rätten att gōraändringar i apparaterna nar som helst och utan foregående meddelande. Tryck, översättning och reproduction, även delvis, avenna manual ár bundna till tillverkarens godkännande.
Den teknska informationen, de grafiska framställingarna och de spekifikationer som finns ienna manual ar indikativa och kan inte kopieras.
Manualens redigeringsspråk ar italienska. Tillverkaren kan inte hällas ansvarig for eventuella skriv- eller översättningsfel.
