BRUKSANVISNING KATE900EX SMEG

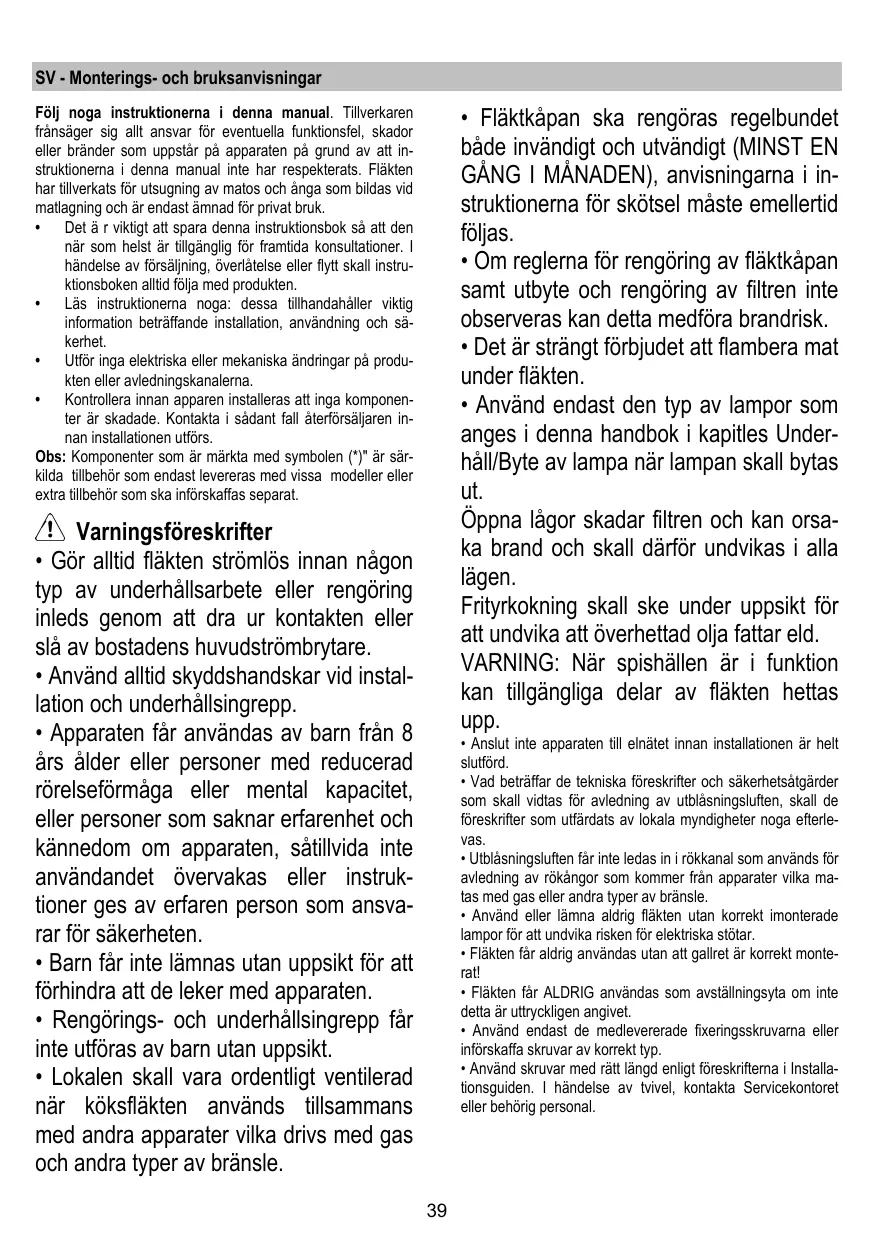

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella funkictionsfel, skador erler bränder som uppstar pa apparaten na grund av att instruktionerna ienna manual inte har respekterats. Flakten har tillverkats for utsugning av matos och anga som bildas vid matlagning och ar endast amnad for privat bruk.

• Det a r viktigt att sparaenna instruktsbok sa att den när som helst ar tillganglig for framtida konsultationer. I handelse av forsaljning, overlatelse erler flyttkn instruktsboken alltid folja medprodukten.
• Läs instruktionerna noga: dessa tilhandahäller viktig information beträffande installation, användning och säkerhet.
• Utför inga elektriska eller mekaniskaändringar påprodukten eller avledningskanalerna.
• Kontrollera innan apparen installeras att inga komponen ter ar skadade. Kontakta i sādant fall áterförsäljaren innan installationen utförs.

Obs: Komponenter som ar märkta med symbolen (*)' ar sär-kilda tillbehör som endast levereras med vissa modeller erer extra tillbehör som ska inforskaffas separat.

! Varningsföreskrifter

Gör alltid fläkten strömlös innan nagontyp av underhällarsbete erler rengöringinleds genom att dra ur kontakten ellersla av bostadens huvudströmbrytare.
- Använd alltid skyddshandskar vid installation och underhällsingrepp.
Apparaten fár anvandas av barn fran 8 árs álder eller personer med reducerad rörelseformàge ull mental kapacitet, uller personer som saknar erfarenhet och kännedom om apparaten, sàttildiva inte användandet overvakas ull instruk-tioner ges av erfaren person som ansvarar for sakerheten.
Barn fär inte lämnas utan uppsikt for att forhindra att de leker med apparaten.
- Rengörings- och underhållsingrepp fär inte utföras av barnutan uppsikt.
- Lokalen skall vara ordentligt ventilerad\ när köksfläkten används tillsammans\ med andra apparater vilka drives med gas\ och andra typér av brännsle.

Fläktkåapan skarengöras regelbundet bade invändigt och utvändigt (MINST EN GÄNG I MANADEN), anvisingarna i instruktionerna for skötsel maste emellertid följas.
- Om reglerna for rengöring av fläktkåpan somt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.
- Det ar strängt forbjudet att flambera mat under fläkten.
- Använd endast den typ av lampor som anges ienna handbok i kapitles Underhäll/Byte av lampa nar lampan skall bytas ut.

Öppna lager skadar filtren och kan orsaka brand och skall daffor undvikas i alla lagen.

Frityrkokning skull ske under uppsikt for att undvika att overhettad olja fattar eld.

WARNING: När spishällen ar i Funktion kan tillgangliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen ar welt slufford.
  Vad beträffar de teknika foreskrifter och sakerhetsåtgärder som skall vidtas for avledning av utblåsningsluften, skall de foreskrifter som utfändats av lokala myndigheter noga afterlevas.
• Utlblänningsluften fär inte ledas i rökkanal som används for avledning av rokangor somkommen fran apparater vilka matas med gas alleranda typ erbransle.
• Använd eller lamna aldrig fläkten utan korrekt imonerade lampor for att undvika risken für elektriska stöter.
  Fläkten fär aldrig användas utan att gallret ar korrekt monterat!
• Fläkten fär ALDRIG användas som avständningsyta om inte detta ar uttryckligen angivet.
• Använd endast de medlevererade fixeringssskruvarna aller inforskaffa skruvar av korrekt typ.
• Använd skruvar med rätt langd entwickel foreskrifterma i Installationsguiden. I handelse av tvivel, kontakta Servicekontoret aller behörig personal.

WARNING!

• I det fall skruvar och fixeringsanordninger inte installereras entwickel dessa instruktioner kan elektriska risker up-psta.
• Använd inte med en separat programmeringsenhet, timer, fjärrkontroll eller nedgon annan anordning, som aktiveras automatiskt.

Denna produit ar märkt enligt EG-direktiv 2012/19/EC beträfande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering av denna produkt bidrar du till att forhindra potentiella, negativa konsekvenser for var miljo och var halsa, som annars kan bli foljden om Produkten inte hanteras pa ratt satt.

Symbolen – på Produkten, eller i medfoljande dokumentation, indikerar attenna produit inte fãr behandlas som vanligt hushallsavfall. Den skall stållet lamnas in pa en lamplig upssamplingsplats for atervinning av elektrisk och elektronisk utrustning. Produktumen maste kasseras enligt lokala miljobestammelser for avfallschantering.

För mer information om hantering, ätervinning och äteranvändning av denna produit, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken)därprodukten inhandlades.

Apparat utformad, testad och tillverkad i enlight med:

Sakerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd for en korrekt användning for att minska miljopavkerkan: Sätt PÅ flåkten på minsta farten naprén att laga mat och lät den vara på i nagra minuter after att du ärdig. Öka farten bara om det skulle uppsta mycket rök och anga och använd ökad fart bara i extrema fall. Byt ut kolfitret(en) vid behov for att bevara en god lukt och effektivitet. Rengör fertfittret vid behov for att bevara fertfittrets effektivitet. Använd den maximala diametern på ventilationssytemet som indikeras i denna manualen for att forbättrea effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats for att användas som utsugningsversion med utvändig evakuering aller som filterversion med intern Återcirkulation.

Franluftsversion

Matoset ledts ur ulokalen med hjalp av ett avledningsror som ar fixerat p anslutningsflansen.

VARNING!

Avledningsroret medlevereras inte och skall inforskaffas separat.

Avledningsroret skull ha samma diameter som anslutningsflansen.

VARNING!

I det fall fläkten är forsedd med kolfilter skall dessa tas ur.

Rören och utloppsöppingarna i väggen med vilka fläkten skall anslutas bör ha samma diameter som luftutsläppet (an.slutningsflänsen).

I det fall man anvander ror och utloppsoppningar i vaggen med minre diameter medfor detta en lagre utblasprestanda och en drastisk forhjoing av bullernivan.

Vi avsager oss)darfort allt ansvar gallande denna typ av problem.

! Använd esskortrormojljgt.
! Roret skall vara sa rakt som möjigt (högsta tillatna vindel på bojarna 90^ ).
! Undvik stora skillnader i rorets tvarsnittsarea.

Filterrande version

Den utsugna luften avfettas och befrias fran odörer innan den leds ut i lokalen igen. När fläkten används medenna version ar det nödvändigt att installerera ett extra aktiv kolfiltersystem.

Installation

Minsta tillata n avstand mellan kokkarlens stodyta sp spishälen och koksflaktes underkant ar 50cm om det ar fragan om en elektrisk spi och 65cm om det ar fragan om gasspis er kombinerad gashäll.

Om spishällens instruktioner anger ett större avständ skall detta respekteras.

Elektrisk anslutning

Natspänngen skull motsvara spänngen som anges pa markplaten som sitter inné i fläkten. Om fläkten ar utrustad med stickkontakt skallenna anslutas till atttag som ar lättilgangligt även after installationen och som uppyller gällande foreskrifter. I det fall fläkten saknar stickkontakt (direktanslutting till nätet), erm om uttaget ar placerat pa en svårätkomlig plats skall en godkönd tväpolig strombrytare installerasom garanter an fullkomlig frankoppling fran nätet i samband med overspänningsklass III, i enlight med installationsbestammelsema.

WARNING!

Kontrolera innan flaktens krets ansluts med natspaffeningen att den fungerar korrekt och ar korrekt monterad.

Fläkten är försedd med en speciell elkabel, kontakta)därfor vart tekniiska servicekontor i det kabeln skadats.

Montering

Innan installationen pabörjas:

• Kontrollera att den inforskaffade Produkten dimensioner arlämpiga for installationsplatsen.
  Ta ur det/de aktiva kolfiltret/n om sabana ar medlevererade (se även den härfor gällande paragrafen). Denna /dessa monteras tillbaka endast om fläkten skall anvandasom filterversion.
• Kontrolera att inget bifogat material (till exempl pásar med skruvar, garantihandlingar etc.) har placerats innate i fläkten (av transportskäl), avlagsna eventuellt och spar.

Fläkten ar utrustad med fixeringspluggar som passar de festa tpery av vagg/tak.Det ar under alla handelier nödvändigt att rädfraga en kvaliferad fackman for att forvissa sig om att materialien ar lampiefor den aktuella typen av vagg/tak. Vaggen/taket skallara tillrackligt halflast for att barea upp fläktens vikt.

Funktion

Fläkten är utrustad med en manöverpanel med en hastigheitskontroll och en strombrytare for spishällens belysning.

a. ON/OFF-Strombrytare for belysning.
b. Strömbrytare für OFF/Hastiget 1
c. Val av hastighet 2
d. Val av hastighet 3

Underhäll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte nagra verktyg eller instrument für rengöringen!

Undvikprodukter som innehaller slipmedel.ANVAND INTE ALKOHOL!

Fettfilter

Fig. 10-21

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengoras en gang i manaden, med ett milt rengoringsmedel, for hand ell er diskmaskin, med lag temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfārgas utan att detta på nagot sätt paverkar filtres uppsningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 20

Kolfiltret fangar upp obehagiga odorer som uppst i samband med matlageningen.

Det finns tvá typer av aktiva kolfilter:

Aktiva kolfilter som kan rengöras.
Aktiva kolfilter som INTE kan rengöras.

Aktivt kolfilter som kan rengöras

Kolfiltret kan tvattas varannan帽子med varmt vatten och ett lampligt rengoringsmedel, ellr i diskmaskin med 65^ (om filtrret disks a diskmaskin skull ett fullstandigt program koras utan annan disk i maskinen).

Avlagsna allt overflodigt vatten utan att skada filtret, ta direfter ur dynan som sitter i plastramen och torka den avslutningsvis i ugen med 100^ i 10 minuter.

Aktivt kolfilter som INTE kan rengöras

Kolfiltret mattas after en mer aller minde lang tidssperiod beroende pa i vilken utstrackning flakten anvands, pa typen av matlagning och hur regelbundet fettfiltren rengors. Det ar under alla handelier nodvändigt att ersatta kolffilterpatronen minst var 4 manad.

Filtret kan INTE rengoras alleranvandas.

Montering

Haka Först fast det aktiva kolffret baktill på fläktens metallfik och)darefter framtil med de bada rattarna.

Nedmontering

Ta ur det aktiva kolfiltret genom att vrida de bada rattarna med vilka det ar fixerat i flakten 90^

Byte av Lampor

Fig. 21

Koppla ur apparaten fran elnaret.

Varning! Kontrollera att lamporna har svalnat innan ni vidrōr dem.

Byt ut den trasiga lampan med en lampa av somma typ enlistigt anvisingarna på markplaten erler intill flaktens lampa.

1. Ta bort skyddet med hjälp av en liters platt skruvmejsel erler liknande verktyg.
2. Avlagsna den skadade lampan och byt ut den mot en ny (se nedanstende tabell):

Lampa	Effekt (W)		Färe
	20		G4
Spanning (V)		Storlek (mm)
12		10 (Diameter)22 (Längd lju-spunkt)
Kod ILCOS D(överensstämmer med IEC 61231)
HSGST/C/UB-20-12-G4-10/22

3. Stang plafondenigen (fixering genom intryckning).

I det fall belysningen inte fungerar, kontrollera att lamporna ar korrekt iskruvade i sitt sate innan ni kontaktar det tekiska servicekontoret.
