FMA605WH - Inbyggnadsugn FRANKE - Gratis bruksanvisning och manual

Produkttyp	Inbyggd köksfläkt
Märke	Franke
Modell	FMA605WH
Bredd	898 mm
Djup	500 mm
Höjd	332 mm
Strömförsörjning	220-240 V ~ 50 Hz
Antal hastigheter	3 hastigheter + 1 tidsinställd intensiv (6 min)
Kontroll	Pekskärm med knappar T1 till T4 och L
Belysning	Vit LED (klass 1M, max effekt 7 µW vid 439 nm)
Fettfilter	Metall, självbärande, diskmaskinssäker, rengör varannan månad
Aktivt kolfilter	Kan inte tvättas, byts var 4:e månad
Diameter på luftutlopp	minst 120 mm
Minsta installationshöjd	650 mm ovanför hällen
Fördröjd avstängningsfunktion	Ja, 30 minuter (motor + belysning)
Rengöring	Fuktig trasa och neutralt flytande rengöringsmedel
Ungefärlig vikt	15 kg
Skyddsklass	I (jordning obligatorisk)
Installationstyp	Inbyggd under skåp eller med dekorativ skorsten

Vanliga frågor - FMA605WH FRANKE

Hur installerar man fläkten FMA605WH?

Installationen kräver exakt borrning: rita en vertikal linje i mitten av området, sedan en horisontell linje 788 mm ovanför hällen. Fäst fästena med medföljande pluggar, häng upp fläktkroppen, skruva sedan i säkerhetsskruvarna. Om du använder en dekorativ skorsten, installera ytterligare fästen. Håll ett minimiavstånd på 650 mm mellan fläkten och hällen (eller 450 mm beroende på modell).

Hur rengör man fettfiltren?

Metallfettfiltren rengörs i diskmaskin eller för hand med neutralt rengöringsmedel. De ska tvättas varannan månad (eller oftare vid intensiv användning). För att ta bort dem, öppna panelerna, tryck filtren bakåt och sänk dem. Sätt tillbaka dem med handtaget vänt utåt.

När ska man byta aktivt kolfilter?

Aktivt kolfilter varken kan tvättas eller regenereras. Det måste bytas ungefär var 4:e månad (eller oftare vid intensiv användning). För att byta, ta först bort fettfiltren, demontera de mättade filtren (se schema A), installera sedan nya (schema B).

Hur använder man fördröjd avstängning?

Tryck på knapp T3 i 2 sekunder för att aktivera fördröjd avstängning i 30 minuter (motor + belysning). Under nedräkningen kan du ändra hastigheten. Knapparna T1 och T2/T3/T4 blinkar för att indikera att funktionen är aktiv.

Hur ställer man in intensivhastigheten?

Tryck på knapp T4 i 2 sekunder för att aktivera intensivhastigheten. Den fungerar i 6 minuter, sedan återgår fläkten automatiskt till föregående hastighet. Denna funktion är användbar för röktoppar. Knapp T4 blinkar under aktivering.

Vilket är minimiavståndet mellan fläkten och hällen?

Minsta säkerhetsavstånd är 650 mm för elektriska spisar och gasspisar (om inte spistillverkaren anger ett större avstånd). Vissa modeller tillåter lägre höjd: kontrollera installationsanvisningarna för din fläkt.

Kan jag använda fläkten med en gasspis?

Ja, men du måste säkerställa tillräcklig ventilation i rummet för att undvika återflöde av förbränningsgaser. Det negativa trycket i rummet får inte överstiga 0,04 mbar. En direkt öppning till utsidan rekommenderas.

Hur byter man LED-lampan?

Belysningen sker med en vit LED av klass 1M. För att byta, kontakta auktoriserad service. Försök inte byta den själv för att undvika elektrisk risk.

Vad gör jag om fläkten inte startar?

Kontrollera först att nätsladden är korrekt ansluten och att jordfelsbrytaren inte har löst ut. Se till att kontakten inuti fläkten är ordentligt ansluten. Om problemet kvarstår, kontakta service.

Var hittar jag reservdelar?

Reservdelar (filter, lampor etc.) kan beställas från Frankes kundservice. För fettfilter och kolfilter, se referenserna i manualen. Använd endast originaldelar.

BRUKSANVISNING FMA605WH FRANKE

Handbok för installation, användning och underhåll

Spisfläkt

Bruksanvisningen refererar till olika modeller av denna apparat. Med anledning av detta kan det finnas beskrivningar av enskilda egenskaper som inte gäller den specifika apparaten.

INSTALLATION

• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
• Min. säkerhetsavständ mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning. Anslut köksfläkten till en rökgaskanal med en min.

rördiameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt.

• Anslut inte fläkten till rökgaskanaler för förbränningsrök från värmepannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för en tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. I köket ska det finnas en öppning i direkt förbindelse med utsidan för att garantera tillflödet av ren luft. När köksfläkten används i kombination med andra apparater som inte är

eldrivna, får inte lokalens negativa lufttryck överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.

- Om elkabeln skadas, ska den bytas av tillverkaren eller av servicecentret för att undvika varje risk.

• Om installationsanvisningarna för gasspishällen anger ett större avständ än det ovan angivna, måste det beaktas. Följ gällande lagstiftning angående utsugning av luft.
• Använd endast skruvar och beslag som är lämpliga för köksfläkten.

Obs! Om det inte installeras skruvar och fästanordningar som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.

- Anslut köksfläkten till elnätet genom att använda en tvåpolig brytare som har min. 3 mm kontaktavständ.

ANVÄNDNING

• Köksfläkten har uteslutande konstruerats för hushållsbruk, för att avlägsna matos i köket.
• Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för.
• Se till att det aldrig uppkommer höga lågor under köksfläkten när den är igång.
• Justera lågans styrka så att den endast berör kokkärlets botten och inte slickar utmed dess sidor.

- Fritöserna ska kontrolleras hela tiden under användningen. Den överhettade oljan kan ta eld.

- Flambera inte under köksfläkten. Det finns risk för eldsvåda.

- Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller

mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under förutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn utan tillsyn av en vuxen.

- WARNING! De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

UNDERHÅLL

• Stäng av eller frånkoppla apparaten från elnätet före rengöring eller underhåll.
• Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk).
• Fettfiltren ska rengöras varannan månad eller oftare vid intensiv användning. De kan diskas i diskmaskin.
• Det aktiva kolfiltret kan varken diskas eller regenereras. Filtret ska bytas cirka var 4:e månad eller oftare vid intensiv användning.
• Rengör köksfläkten med en fuktig trasa och ett neutralt flytande rengöringsmedel.

Symbolen ⚫ på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndigheter, sophämtningstjänsten eller affären där du köpte apparaten.

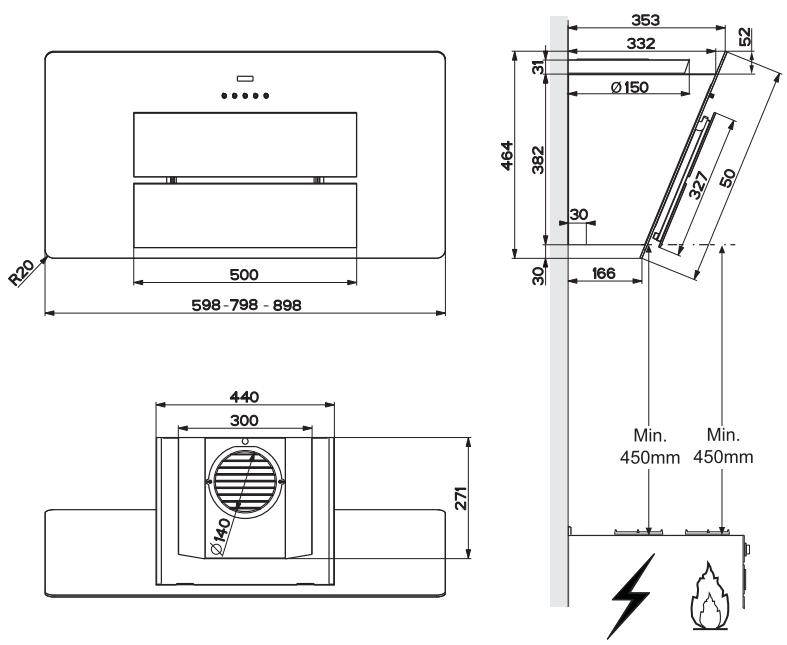

Mått

Komponenter

Ref.	Ant.	Produktkomponenter
1	1	Fläktstomme komplett med: Reglage, belysning, fläktenhet, filter
8	1	Riktat galler för utblås
16	1	Filtrerande lock
Ref.	Ant.	Installationskomponenter
11	2	Expansionspluggar
11a	2	Expansionspluggar SB 12/10
12a	2	Skruvar 4,2 x 44,4
12c	4	Skruvar 2,9 x 6,5
12d	2	Skruvar 2,9 x 9,5
	Ant.	Dokumentation
	1	Bruksanvisning

Borrning i väggen och fastsättning av konsoler

Markera på väggen:

• ett vertikalt streck upp till taket eller den övre gränsen, i mitten av köksfläktens monteringsområde;
• ett horisontalt streck 788 mm min. över kokhällen.
• Markera en punkt (1) på det horisontala strecket vid 164 mm till höger om det vertikala referensstrecket.
• Upprepa detta moment från den motsatta delen, kontrollera nivelleringen.
• Markera som angivet en referenspunkt (2) vid 140 mm från det vertikala referensstrecket, och 540 mm över kokhällen.
• Upprepa detta moment från den motsatta delen, kontrollera nivelleringen.
• Borra ø 12 mm hål i de markerade punkterna (1).
• Borra ø 8 mm hål i de markerade punkterna (2).
• Sätt i expansionspluggarna med konsolen 11a i hålen (1) och skruva fast.
• Sätt i expansionspluggen 11 i hålen (2).

För installation med dekorativ skorsten: (Tillval)

• Placera konsolen 7.2.1 1-2 mm från taket eller den övre gränsen. Ställ in konsolens mitt (hack) på det vertikala referensstrecket.
• Markera konsolens hål.
• Placera konsolen 7.2.1 X mm under den första konsolen (X = höjd för medföljande övre skorsten) enligt anvisningarna. Ställ in konsolens mitt (hack) på det vertikala referensstrecket.
• Markera konsolens hål.
• Borra ø 8 mm hål i de markerade punkterna.
• Sätt i expansionspluggarna 11 i hålen.
• Fäst konsolerna med de medföljande skruvarna 12a (4,2 x 44,4).

Montering av köksfläktsstomme

• Öppna luckan/luckorna (se avsnitt Öppning av paneler).
  • Ta bort fettfiltren genom att lossa hakarna.
• Justera de två skruvarna Vr, på konsolerna 11a, vid början av förskruvningen.
• Haka fast köksfläktsstommen på de 2 konsolerna 11a.
• Nivellera köksfläktsstommen inifrån med skruvarna Vr.
• Skruva fast säkerhetsskruvarna 12a.
  • Stäng luckan/luckorna.

Luftutsläpp filtrerande version

• Skruva fast det filtrerande locket på luftutsläppet, med fyra skruvar 12c (2,9 x 6,5).
• Fäst riktningsgallret 8 på utsläppet för återluft med de 2 medföljande skruvarna 12d (2,9 x 9,5).
• Öppna luckan/luckorna (se avsnitt Öppning av paneler).
  • Ta bort fettfiltren genom att lossa hakarna.
• Säkerställ att luktfiltren med aktivt kol är isatta.

Vid montering av fläkt med kanalanslutning, se instruktionerna i den specifika kanalanslutningssatsen.

ELEKTRISK ANSLUTNING

• Anslut fläktkåpan till eluttaget och installera en tvåpolig brytare med en öppning på minst 3 mm emellan kontakterna.
• Avlägsna fettfiltren (se avsnitt “Underhåll”) och se till att nätsladdens kontaktdon är rätt isatt i fläktens uttag

Knapp	Funktion
T1	Stänger av motorn.
T2	Stänger av motorn på hastighet 1	Knapparna T1+T2 tänds.
T3	Stänger av motorn på hastighet 2	Knapparna T1+T3 tänds.
	Håll in knappen i två sekunder för att aktive-ra avstängning med 30 minuters fördröjning (motor+belysning). Det är möjligt att byta hastighet med denna funktion aktiverad.	Knapparna T1+ (T2 eller T3 eller T4) blinkar.
T4	Stänger av motorn på hastighet 3	Knapparna T1+T4 tänds.
	Håll in knappen i två sekunder för att intensiv hastighet under 6 minuter, därefter åter-går den till tidigare inställd hastighet. Lämplig för att hantera intensiv osutveckling.	Knappen blinkar.
L	Tryck en gång för arbetsbelysning.	Knapptryckning

Öppning av panel

• Öppna panelen genom att dra i den.
• Panelen låses i vilket läge som helst som den ställs i.
• Rengör den utvändigt med en fuktig trasa och neutralt rengöringsmedel.
• Rengör den även invändigt med en fuktig trasa och neutralt rengöringsmedel; använd inte våta trasor eller svampar, inte heller vattenstålar; använd inte slipmedel.

• Dessa kan även diskas i diskmaskin, de ska diskas varannan månad cirka eller oftare vid intensiv användning.
• Öppna Comfortpanelerna genom att dra i dem.
• Ta bort ett filter åt gången, tryck dem bakåt och dra dem samtidigt nedåt.
• Diska filtren utan att böja dem. Låt filtren torka före återmonteringen. (En eventuell färgförändring på filtrets övre yta, som kan inträffa med tiden, reducerar absolut inte filtrets effektivitet.)
• Montera filtren på nytt. Se till att handtaget vänder mot den synliga utsidan.
  • Stäng comfortpanelerna igen.

Filtret kan inte diskas eller regenereras, det ska bytas ut var 4:e månad eller oftare vid en mer intensiv användning.

BYTE AV LUKTFILTER MED AKTIVT KOL

• Öppna Comfortpanelerna genom att dra i dem.
  • Ta bort metallfettfiltren.
• Avlägsna de mättade luktfiltren med aktivt kol, som visas (A).
• Montera de nya filtren, som visas (B).
• Montera metallfettfiltren på nytt.
• Stäng Comfortpanelerna på nytt.

Varning: Denna apparat är utrustad med ett vitt LED-ljus av klass 1M enligt normen EN 60825-1: 1994 + A1:2002 + A2:2001; max. avgiven optisk effekt@439nm: 7μW. Titta inte direkt med optiska instrument (ki-kare, förstoringsglas....).

- För byte kontakta servicecenter. ("För inköpet vänd dig till ett servicecentra").
