Produkttyp	Köksfläkt (fläkt)
Märke	FALMEC
Modell	ELIOSAN1530
Driftsläge	Utomhusavluftning (utsugande) eller recirkulation (filtrering)
Antal hastigheter	4 (hastighet 4 tidsinställd)
Kontroll	Elektronisk med knappar och signallampor (LED)
Belysning	LED-spots med hög effektivitet
Timer	Automatisk avstängning efter 15 minuter
Filterlarm	Fast röd LED efter 30 timmars användning
Metallfettfilter	Handdiskbara eller diskmaskin (max 55 °C)
Aktivt kolfilter	Byte rekommenderas var 3-4 månad
Minsta avstånd ovanför gasspis	65 cm (kan minskas enligt spisens anvisningar)
Elektrisk matning	230 V ~ 50 Hz (typisk)
Jordanslutning	Obligatorisk
Installation	Endast av behörig personal
Ytskötsel	Rengöring med mjuk trasa och neutralt rengöringsmedel var 15:e dag
Säkerhet	Använd inte om sladden är skadad, modifiera inte apparaten

Vanliga frågor - ELIOSAN1530 FALMEC

Hur rengör man metallfettfiltren?

Metallfettfiltren måste tvättas regelbundet (minst en gång i månaden). Blötlägg dem i kokande vatten med diskmedel i ungefär en timme, skölj sedan och torka noggrant. Diskmaskinstvätt är möjlig vid max 55°C, men det kan göra materialet matt.

Hur ofta ska aktivt kolfilter bytas?

Under normala användningsförhållanden byter du aktivt kolfilter var 3-4 månad. Deras livslängd beror på användningsintensitet och lukter.

Vilket är minsta avstånd mellan fläkten och en gashäll?

Rekommenderat minsta avstånd är 65 cm (25,6 tum). Om din spishälls bruksanvisning anger ett större avstånd måste du följa det. I vissa fall kan avståndet minskas enligt monteringsanvisningarna.

Vad gör man om fläkten inte fungerar?

Försök aldrig reparera apparaten själv. Koppla ur den och kontakta återförsäljaren eller en godkänd teknisk service för reparation. Obehöriga ingrepp upphäver garantin.

Hur aktiverar man timern (automatisk avstängning)?

Tryck på TIMER-knappen ( ) på kontrollpanelen. Den röda LED-lampan blinkar och fläkten stängs av automatiskt efter 15 minuter. För att avaktivera timern, tryck på TIMER-knappen igen eller på ON/OFF-knappen.

Hur återställer man filterlarmet?

När den röda LED-lampan lyser fast (visar att metallfettfiltren måste rengöras efter 30 timmars användning), håll TIMER-knappen ( ) intryckt i cirka 3 sekunder för att nollställa räknaren.

Kan jag installera fläkten själv?

Installationen måste utföras av en kompetent och kvalificerad installatör i enlighet med gällande normer. Felaktig installation kan medföra elektriska eller mekaniska risker.

Kan fläkten användas i recirkulationsläge (utan utomhusavluftning)?

Ja, fläkten kan användas i filtreringsläge (recirkulation). Se då till att aktivt kolfilter är monterade och ta bort backventilen om den finns på luftutloppsanslutningen.

Vad betyder den fasta röda lampan på kontrollpanelen?

En fast röd LED (med TIMER-knappen av) indikerar att metallfettfiltren måste rengöras. Det är ett larm som utlöses efter cirka 30 timmars användning.

Hur rengör man fläktens rostfria ytor?

Använd en mjuk trasa lätt fuktad med ett neutralt flytande rengöringsmedel eller denaturerad alkohol. Torka sedan med en ren, torr trasa. Tillverkaren rekommenderar « Magic Steel »-servetter för borstat rostfritt stål. Undvik slipande eller sura produkter.

BRUKSANVISNING ELIOSAN1530 FALMEC

Avvikelse för Tyskland:

Installationsarbetet måste utföras av kompetenta och kvalificerade installatörer, enligt det som anges i denna manual och med respekt för de gällande lagarna.

Om nätkabeln eller andra komponenter är skadade får INTE kåpan användas: Dra ur kåpan från elförsörjningen och kontakta din återförsäljare eller en auktoriserad teknikverkstad för reparationen.

Modifiera inte apparatens elektriska, mekaniska och funktionella struktur.

Försök inte att utföra reparationer eller byten själv: åtgärder som utförs av personer som inte är kompetenta eller kvalificerade kan orsaka skador, även mycket allvarliga, på föremål och/eller personer som inte täcks av tillverkarens garanti.

ANVISNINGAR FÖR INSTALLATÖREN

TEKNISK SÄKERHET

Innan du installerar kåpan skall du kontrollera att alla dess delar är hela och fungerar bra. Om du upptäcker några avvikelser skall du inte gå vidare med installationen utan kontakta din Återförsäljare.

Om du hittar en synlig defekt får INTE kåpan installeras. Förvara den i dess originalförpackning och kontakta din Återförsäljare.

När kåpan väl har installerats kommer inga reklamationer angående synliga defekter att accepteras.

Under installationen skall du alltid använda personlig skyddsutrustning (t.ex. skyddsskor).

Fästsatsen (skruvar, pluggar och fästen) som levereras med kåpan kan endast användas på väggar av murverk. Om det är nödvändigt att installera kåpan på väggar av annat material skall man utvärdera andra fastsättningssystem, med hänsyn till väggens hållbarhet och kåpans vikt (anges på sid. 2).

Tänk på att en installation med andra fastsättningssystem än de medföljande eller som inte uppfyller kraven kan medföra risker.

Installera inte kåpan utomhus och utsätt den inte för väder och vind (regn, blåst osv).

ELSÄKERHET

Det elsystem till vilket kåpan ansluts måste vara enligt lag och försett med jordanslutning enligt de säkerhetsstandarder som gäller i användarlandet. Det måste dessutom följa de europeiska bestämmelserna om störningsskydd.

Se till att elnätets spänning motsvarar värdena på typskylten innan du installerar kåpan.

Det uttag som används för den elektriska anslutningen måste vara lätt åtkomligt för den installerade utrustningen. Om detta inte är möjligt skall det finnas en huvudströmbrytare på en lätt tillgänglig plats för att koppla bort kåpan när det behövs.

Eventuella förändringar av elsystemet får endast utföras av en behörig elektriker.

Maxlängd på skruv för fixering av rökgången är 13 mm (tillhandahålls av tillverkaren).

Användning av skruvar som inte uppfyller kraven i dessa instruktioner kan medföra risker av elektrisk natur.

Vid felfunktion av apparaten får du inte försöka att lösa problemet på egen hand utan du måste kontakta din återförsäljare eller en auktoriserad serviceverkstad för reparationen.

Under kåpans installation skall du koppla bort apparaten genom att dra ur kontakten eller genom att bryta huvudströmbrytaren.

SÄKERHET RÖKKANAL

Anslut inte apparaten till kanaler för rök som bildas vid förbränning (från pannor, eldstäder osv.)

Före installationen av kåpan skall du säkerställa att alla gällande lagar om luftutsläpp i atmosfären följs.

ANVISNINGAR FÖR ANVÄNDAREN

Dessa anvisningar finns för din och andras säkerhet och vi ber dig därför att noggrant läsa denna manual i alla dess delar innan du installerar och använder apparaten eller rengör densamma.

Tillverkaren frånsäger sig allt ansvar för eventuella skador som kan, direkt eller indirekt, uppstå på personer, föremål och husdjur till följd av underlåtenhet att följa de säkerhetsanvisningar som anges i denna manual.

Det är mycket viktigt att denna instruktionsbok förvaras tillsammans med apparaten för framtida referens.

Om apparaten säljs eller överlåts till en annan person, se till att manualen medföljer, så att den nya ägaren kan studera kåpans funktioner samt de anvisningar som finns.

Efter installation av kåpa i rostfritt stål måste du rengöra denna för att avlägsna skyddets lim och eventuella fett- och oljefläckar som, om de inte tas bort, kan orsaka permanenta skador på kåpans yta. För att göra detta rekommenderar tillverkaren användning av de medföljande servietterna, som även finns tillgängliga för inköp.

Kräv originalreservdelar.

Apparaten är endast avsedd för utsugning av den rök som skapas vid privat matlagning, inte professionell: all annan användning är felaktig, kan orsaka skador på personer, föremål och husdjur och befriar tillverkaren från allt ansvar.

Apparaten kan användas av barn över 8 år samt av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet eller kunskap, förutsatt att de är under uppsikt eller efter att ha fått instruktioner angående en säker användning av apparaten samt förståelse för de faror som är förknippade med denna.

Barn får inte leka med apparaten. Rengöring och underhåll som är avsedd att utföras av användaren får inte göras av barn utan uppsikt.

ANVISNINGAR OM ANVÄNDNING OCH RENGÖRING

Innan du utför någon rengöring eller något underhållsarbete, koppla bort apparaten genom att dra ur kontakten eller stänga av huvudströmbrytaren.

Använd inte kåpan med blöta händer eller barfota.

Kontrollera alltid att alla elektriska delar (lampor, utsugningsanordning) är avstängda när enheten inte används.

Den maximala totalvikten på eventuella föremål placerade eller hängda (där detta förutses) på kåpan får inte överstiga 1,5 kg.

Kontrollera friteringsmaskiner under användning: överhettad olja kan vara brandfarlig.

Tänd inte öppna lågor under kåpan.

Förbered inte mat på öppen låga under kåpan.

Använd aldrig kåpan utan metallfettfiltren. Fett och smuts avlagras i detta fall i apparaten och försämrar dess funktion.

Atkomliga delar i kåpan kan vara varma om de används tillsammans med matlagningsutrustning.

Utför ingen rengöring så länge som delar av kåpan fortfarande är varma.

Om rengöringen inte görs i enlighet med de föreskrifter och med de produkter som anges i denna manual kan brand uppstå.

Stäng av huvudströmbrytaren när apparaten inte används under längre tid.

Vid samtidig användning av andra apparater (värmepannor, kaminer, eldstäder osv.) som använder gas eller andra bränslen, se till att rummet där röken ska sugas ut är välventilerat, i enlighet med gällande lagar.

INSTALLATION

avsnitt reserverat för kvalificerad personal

Innan du installerar kåpan, skall du noggrant läsa kap. "SÄKERHETSINSTRUKTIONER OCH VARNINGAR".

TEKNISKA EGENSKAPER

De tekniska data som gäller apparaten visas på typskyltarna placerade inuti spiskåpan.

PLACERING

Det minsta avståndet mellan den högsta delen på matlagningsutrustningen och den lägsta delen av kökskåpan anges i monteringsanvisningarna.

Vanligtvis, när en kökskåpa är monterad ovanför en gashäll, måste detta avstånd vara minst 65 cm (25,6'). Men på grundval av tolkningen av standarden SS-EN 60335-2-31 från 2002/07/11 i TC61 (underklausul 7.12.1 möte 15, dagordningspunkt 10.11), kan minimiavståndet mellan spishällen och den nedre delen av kåpan reduceras till det angivna måttet i monteringsanvisningarna.

Om instruktionerna för gasspisen specificerar ett större avstånd måste dock dessa beaktas. Installera inte kåpan utomhus och utsätt den inte för väder och vind (regn, blåst osv.).

ELEKTRISK ANSLUTNING

(avsnitt reserverat för kvalificerad personal)

Innan du utför något arbete på spiskåpan, koppla bort apparaten från elnätet.

Se till att inga elledningar inuti kåpan kopplas bort eller skärs av: kontakta vid sådana fall närmaste servicecenter.

De elektriska anslutningarna ska utföras av kvalificerad personal.

Anslutningarna måste utföras i enlighet med den lagstiftning som gäller.

Innan du ansluter kåpan till elnätet, kontrollera att:

Elnätets spänning motsvarar värdena på typskylten inne i spiskåpan. - Elsystemet är enligt lag och klarar apparatens belastning (se typskylten med de tekniska egenskaperna placerad inuti kåpan). - Stickkontakt och nätkabel inte kommer i kontakt med temperaturer över 70°C - Nätaggregatet är utrustat med en effektiv och korrekt jordanslutning enligt gällande lagar. - Uttaget som används för anslutning är lättåtkomligt efter kåpans installation.

I händelse av:

Apparater försedda med kabel utan stickkontakt: använd en stickkontakt av "normaliserad" typ. Ledningarna måste anslutas enligt följande: gul-gröna ledningen måste användas för jordanslutningen, den blå ledningen för neutral och den bruna ledningen för fas. Kontakten måste anslutas till ett lämpligt säkerhetsuttag. - Fast apparat som inte är utrustad med nätkabel och stickkontakt, eller annan anordning som garanterar bortkoppling från elnätet, med ett öppningsavstånd på kontakterna som möjliggör total bortkoppling enligt villkoren i överspänningskategori III.

Dessa anordningar för bortkoppling måste införas i strömförsörjningen i enlighet med reglerna för installation.

Den gul/gröna jordkabeln får inte avbrytas av brytaren.

Tillverkaren frånsäger sig allt ansvar om säkerhetsföreskrifterna inte följs.

RÖKKANAL

KÅPA MED EXTERN EVAKUERING (UTSUGANDE/FRÅNLUFT)

I denna version förs rök och ånga från köket utomhus med hjälp av ett utloppsrör.

För detta ändamål måste kåpans utloppskoppling anslutas medels ett rör till ett externt utlopp.

Utloppsröret måste ha:

• En diameter som inte är mindre än kåpans anslutning.
• En lätt vinkling nedåt (fall) i de horisontella avsnitten för att undvika att kondensen rinner tillbaka ned i kåpan. Lägsta möjliga antal kurvor.
• Minsta möjliga längd för att förhindra vibrationer som kan minska kåpans utsugningskapacitet.

Det är nödvändigt att isolera röret om det passerar genom kalla lokaler.

För att förhindra ett återflöde av luft utifrån, sitter en backventil installerad på motorer med 800m³ /h eller mer.

När köksfläkten och apparater som matas med annan energi än elektricitet är i drift samtidigt får inte undertrycket i rummet överstiga 4 Pa (4 x 10-5 bar).

KÅPA MED INTERN ÅTERCIRKULERING (FILTERERANDE)

I denna version passerar luften genom aktiva kolfilter för rening och återcirkuleras sedan tillbaka till köket.

Kontrollera att de aktiva kolfiltren är monterade på kåpan, om inte, installera dem som beskrivs i monteringsanvisningarna.

För denna version ska backventilen inte installeras: avlägsna ventilen om den sitter på motorns luftutlopp.

MONTERINGSANVISNINGAR

Avsnitt reserverat för kvalificerad personal

Kåpan kan installeras i olika konfigurationer. De allmänna monteringsfaserna gäller för alla installationer. Följ däremot, där det specificeras, de faser som motsvarar önskad installation.

DRIFT

NÄR SKA DU SLÅ PÅ KÅPAN?

Slå på kåpan minst en minut innan du börjar laga mat: detta främjar en luftström för att leda rök och ångor mot utsugningsytan.

VILKEN HASTIGHET SKA JAG ANVÄNDA?

Hastighet II: normala användningsförhållanden.

Hastighet III: vid kraftiga lukter och ångor.

Hastighet IV: snabb förbrukning av starka lukter och ångor (800 m³/h).

NÄR SKA FILTREN TVÄTTAS ELLER BYTAS?

Metallfiltren ska tvättas var 30:e driftstimma.

För information, se kapitel "UNDERHÅLL".

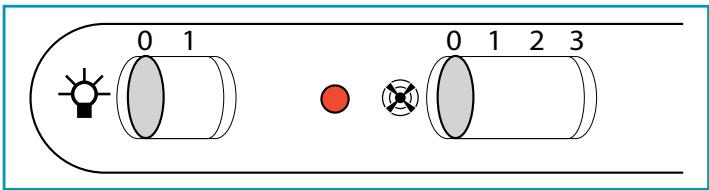

ANVÄNDNING AV OMKOPPLARNA

LJUSOMKOPPLARE

0

I läge 0 är ljuset släckt

1

I läge 1 är ljuset tänt

MOTOROMKOPPLARE

0

I läge 0 är motorn släckt

1

I läge 1 fungerar motorn på låg hastighet

2

I läge 2 fungerar motorn på medelhög hastighet

3

I läge 3 fungerar motorn på maximal hastighet

Aktivering av motorn signaleras genom lysdioden som tänds på omkopplaren

800

m³/h

ELEKTRONISK KNAPPSATS

Motor ON/OFF

Vid uppstart är hastigheten den som sparats från den föregående avstängningen.

Hastighetsökning från 1 till 4

• Hastighet 4 är endast aktiv i några minuter, sedan aktiveras hastighet 3.

Hastigheterna indikeras med lysdioder på tangenterna:

Hastighet 1

Hastighet 2

Hastighet 3

Hastighet 4

Automatisk avstängning efter 15 min.

Funktionen inaktiveras (röd lysdiod släckt) om

• Du trycker en gång till på TIMER-knappen (3).
• Du trycker på ON/OFF-knappen (3).

Underhåll av fettfilter efter cirka 30 användningstimmar.

Håll (n) nedtryckt i 3 sekunder för att nollställa räknaren.

UNDERHÅLL

Innan du utför någon rengöring eller något underhållsarbete, koppla bort apparaten genom att dra ur kontakten eller stänga av huvudströmbrytaren.

Du bör inte använda rengöringsmedel som innehåller slipmedel, syror eller ämnen samt trasor med grova ytor.

Konstant underhåll säkerställer apparatens korrekta drift och en god effektivitet under lång tid.

Särskild uppmärksamhet bör ägnas åt metallfettfiltren: regelbunden rengöring av filtren kommer att garantera att det inte ansamlas fett med åtföljande risk för brand.

RENGÖRING AV UTVÄNDIGA YTOR

Det rekommenderas att rengöra kåpans utvändiga ytor minst var 15:e dag för att undvika att oljiga eller feta substanser skall angripa dem. För rengöringen av kåpan, som är tillverkad av borstat, rosfritt stål, rekommenderar tillverkaren användning av servietterna "Magic Steel". Alternativt och för alla övriga typer av ytor kan rengöringen göras genom att använda en mjuk trasa som fuktats lätt med ett neutralt rengöringsmedel eller med denaturerad sprit. Avsluta rengöringen med en noggrann sköljning och torkning med mjuka trasor.

Använd inte för mycket vatten i närheten av kontrollpanelen och av belysningsanordningarna för att undvika att fukten når elektroniska delar.

Rengöringen av glaspanelerna utförs endast med speciella rengöringsmedel som inte är frätande eller slipande med en mjuk trasa.

Tillverkaren avsäger sig allt ansvar om dessa instruktioner inte följs.

RENGÖRING AV INRE DELAR

Det är förbjudet att rengöra de elektriska delarna eller delarna i motorn som sitter inne i kåpan med vätskor eller lösningsmedel.

För inre metalldalar se föregående paragraf.

METALLFETTFILTER

Det är lämpligt att tvätta metallfiltren ofta (minst en gång i månaden) genom att lägga dem i blöt i cirka 1 timme i kokande vatten och diskmedel utan att böja dem.

Använd inga frätande, syrahaltiga eller alkaliska rengöringsmedel.

Skölj dem noggrant och vänta tills de är ordentligt torra innan du monterar dem igen.

Tvättmaskin är tillåten men kan orsaka brunfärgning av filtren: för att minska detta problem skall du tvätta vid låga temperaturer (max 55°C).

Se monteringsanvisningarna för uttag och insättning av metallfettfiltren.

AKTIVA KOLFILTER

Dessa filter håller kvar den lukt som finns i luftströmmen som passerar genom dem. Den renade luften skickas således tillbaka till köket.

De aktiva kolfiltren skall ersättas i genomsnitt var 3-4 månad under normala driftsförhållanden.

För ersättning av de aktiva kolfiltren se monteringsanvisningarna.

BELYSNING

Kåpan är utrustad med belysning med LED-spotlights med hög effektivitet, låg konsumtion och mycket lång hållbarhet vid normal användning.

Om det skulle bli nödvändigt att byta ut spotlighten gör som i figuren.

KASSERING I SLUTET AV LIVSLÄNGDEN

Symbolen med den överkryssade soptunnan som visas på din utrustning anger att produkten är en WEE-produkt, det vill säga "Avfall som kommer från elektriska och elektroniska utrustningar", och får inte kastas i de osorterade soporna (det vill säga tillsammans med "blandat hushållsavfall") utan ska hanteras separat för

att omfattas av lämpliga åtgärder för återanvändning, eller också en specifik behandling för att på ett säkert sätt ta bort och kassera ämnen som är skadliga för miljön och utvinna de råvaror som kan återvinnas. Korrekt kassering av denna produkt kommer att bidra till att spara värdefulla resurser och undvika potentiella negativa effekter på människors hälsa och på miljön som skulle kunna orsakas av en olämplig kassering av avfallet.

Vänligen kontakta dina lokala myndigheter för ytterligare information om den närmaste återvinningscentralen. Man kan få sanktioner för felaktig kassering av detta avfall i enlighet med nationell lagstiftning.

INFORMATION OM KASSERING I DEN EUROPEISKA UNIONENS LÄNDER

Lämna alltid in uttjänta elektriska och elektroniska produkter till återvinningsstation. EU-direktivet om WEEE-utrustning har genomförts på olika sätt i alla länder och därför föreslår vi, om du vill kassera denna utrustning, att du kontaktar de lokala myndigheterna eller återförsäljaren för att fråga om korrekt kasseringsmetod.

INFORMATION OM KASSERING I LÄNDER SOM INTE TILLHÖR DEN EUROPEISKA UNIONEN

Symbolen med den överkryssade soptunnan gäller endast inom den Europeiska unionen: om du vill kassera denna utrustning i andra länder råder vi dig att kontakta de lokala myndigheterna eller återförsäljaren för att fråga om korrekt kasseringsmetod.

VARNING!

Företaget förbehåller sig rätten att göra ändringar i apparaterna när som helst och utan föregående meddelande. Tryck, översättning och reproduktion, även delvis, av denna manual är bundna till tillverkarens godkännande.

Den tekniska informationen, de grafiska framställningarna och de specifikationer som finns i denna manual är indikativa och kan inte kopieras.

Manualens redigeringsspråk är italienska. Tillverkaren kan inte hållas ansvarig för eventuella skriv- eller översättningsfel.

TURVALLISUUSOHJEET JA VAROITUKSET

Så på ventilatorhetten minst att minutt För matlagingen startes, for Å lede bort røyk og damp mot utsugingsflaten.

VILKEN HASTIGHET SKA DU VÄLJA?

I hastighet: håller luften ren med låg energiförbrukning.

II hastighet: normala användningsförhållanden.

III hastighet: förekomst av stark lukt och ånga.

IV hastighet: snabb borttagning av lukt och ånga (800 m³/h).

NÄR MÅSTE DU TVÄTTA ELLER BYTA UT FILTREN?

Metallfiltren måste tvättas efter var 30:e användningstimme.

För ytterligare detaljer, se kapitlet "UNDERHÅLL".

ANVÄNDNING AV VÄLJARE

För de invändiga metalldelarna, se föregående avsnitt.

FETTFILTER I METALL

Det rekommenderas att tvätta metallfiltren ofta (minst en gång i månaden). Lägg dem i blöt i ca.
