| Tipo di prodotto | Estrattore da cucina (cappa) |
| Marca | FALMEC |
| Modello | ELIOSAN1530 |
| Modalità di funzionamento | Evacuazione esterna (aspirante) o ricircolo (filtrante) |
| Numero di velocità | 4 (velocità 4 temporizzata) |
| Comando | Elettronico con tasti e LED di segnalazione |
| Illuminazione | Spot LED ad alta efficienza |
| Timer | Spegnimento automatico dopo 15 minuti |
| Allarme filtri | LED rosso fisso dopo 30 ore di utilizzo |
| Filtri metallici antigrasso | Lavabili a mano o in lavastoviglie (55 °C max) |
| Filtri a carbone attivo | Sostituzione consigliata ogni 3-4 mesi |
| Distanza minima sopra un piano cottura a gas | 65 cm (può essere ridotta secondo le istruzioni del piano) |
| Alimentazione elettrica | 230 V ~ 50 Hz (tipica) |
| Collegamento a terra | Obbligatorio |
| Installazione | Riservata a personale qualificato |
| Manutenzione delle superfici | Pulizia con panno morbido e detergente neutro ogni 15 giorni |
| Sicurezza | Non utilizzare se il cavo è danneggiato, non modificare l'apparecchio |
Domande frequenti - ELIOSAN1530 FALMEC
Domande degli utenti su ELIOSAN1530 FALMEC
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa da cucina in formato PDF gratuitamente! Trova il tuo manuale ELIOSAN1530 - FALMEC e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ELIOSAN1530 del marchio FALMEC.
MANUALE UTENTE ELIOSAN1530 FALMEC
ISTRUZIONI DI SICUREZZA E AVVERTENZE
Il lavoro d'installazione deve essere eseguito da installatori competenti e qualificati, secondo quanto indicate nel presente libretto e rispetto le norme in vigore.
Se il cavo di alimentazione o altri componenti sono danneggiati, la cappa NON devesezzare: staccare la cappa dall'alimentazione elettrica e contattare il Rivenditore o un Centro Assistenza Tecnica autorizzato per la riparazione.
Non modificare la struttura elettrica, meccanica e funzionale dell'apparecchiatura.
Non tentare di effettuare da soli riparazioni o sostituzioni: gli interventi effettuati da persona non competenti e qualificate possono provocare danni,anche molto gravi, a cose e/o persone non coperti da garanzia del Costruttore.
AVVERTENZE PER L'INSTALLATORE
SICUREZZA TECHNICA
Prima di installare la cappa controlling l'integrità e funzionality di agli sua parte: se si notano anomalie non procedere nell'st installatione e contattare il Rivenditore.
Nel caso sa stato riscontrato un difetto estetico la cappa NON delve essere installata; riporla nel suo imballo originale e contattare il Rivenditore.
Una volta installata non sare accettato alcun reclamo per difetti estetici.
Durante l'installazione utilizzare sempre mezzi di protezione personale (es.: scarpe antiinfotunistica) ed adottare comportamenti prudenti e corretti.
Il kit di fissaggio (viti e tasselli) fornito con la cappa è utilizzabile unicamente su pareti in muratura: in caso di installatione su pareti di materiale diverso, valutare altri sistemi di fissaggio tenendo conto della resistenza del muro e del peso della cappa (indicato a pag. 2).
Tenere presente che l'installazione con sistemi di fissaggio diversi da quelli forniti o non conformi più comportare rischi di natura elettrica e di tenuta meccanica.
Non installare la cappa in ambienti esterni e non esporla ad agenti atmosferici (pioggia, vento, ecc...).
SICUREZZA ELETTRICA
L'impiano elettrico al quale viene collegata la cappa deve essere a norma e munito di collegamento a terra secondo le norme di sicurezza del Paese di utilizzo; develle essere inolte conforme alle normative Europee sull'anti-disturbo radio.
Prima di installare la cappa verificare che la tensione di rete corrisponda a quella riportata alla targhetto posta all'interno della cappa.
La presa usata per il collegamento elettrico deve essere facilemente raggiungibile con l'apparecchiatura installata: in caso contrario, prevedere un interruptore generale per disconnettera la cappa al bisogno.
Ogni eventuale modifica all'impianto elettrico dovr'à essere seeguita solo da un elettricista qualificato.
La lunghezza massima della vite di fissaggio del camino (fornita dal fabbricante) è di 13 mm. L'utilizzo di viti non conformi con le presenti istruzioni cui dovoci comportare rischi di natura elettrica.
In caso di malfunzionamenti dell'apparecchio, non tentare di risolvere da soli il problema, ma contattare il Rivenditore o un Centro di Assistenza autorizzato per la riparazione.
Durante l'installazione della cappa, disinserire l'apparecchio togliendo la spina o agenda sull'interruttore generale.
SICUREZZA SCARICO FUMI
Non collegare l'apparecchio a condotti di scarico dei fumi prodotti alla combustione (ad es. caldaie, caminetti, ecc...)
Prima dell'installazione della cappa assicurarsi che siano rispetto tutte le normative vigenti sullo scarico dell'aria all'esterno del locale.
AVVERTENZE PER L'UTILIZZATORE
Queste avventenze sono state redatte per la vostra sicurezza e per quella degli altri, Vi preghiamo,+dunque,di leggere attentamente questo libretto in tutte le sue parti prima di utilizzato l'apparecchio o di effettuare operazioni di pulizia sulloesso.
Il Costruttore declina agli responsabilità per eventuali danni che possano, direttamente o indirettamente, essere causati a persona, cose ed animali domestici seguenti alla mancata osservanza delle avventenze di sicurezza indicate in quello libretto.
È molto importante che questo libretto istruzioni sa conservato insieme all'apparecchiatura per qualsiast futura consulazione.
Se l'apparecchio dovesse essere venduto o trasferito ad un'altra persona, assicurarsi che anche il libero venga forito, in modo che il nuovo utente possa essere quello al corrente del funzionamento della cappa e delle avventenze relative.
Dopo l'installazione delle cappe in acciaio inox è necessario eseguire la pulizia della stessa per rimuovere i residui di collante del protettivo e le eventuali macchie di grasso e oli, che, se non rimoso, possono causare il deterioramento irreversibile della superficie della cappa. Per esta operatione il costruttore raccomanda l'utilizzo delle salviette in dotazione, disponibilianche in acquisto
Esigere parti di ricambio originali.
DESTINAZIONE D'USO
L'apparecchio è destinato solo ed esclusivamente per l'aspirazione di fumi generati alla cottura di alimenti in ambito domestico, non professionale: qualsiasi utilizzato diverso da quello è impropero, più provocare danni a personne, cose ed animali domestici e solleva il Costruttore da qualsiasi responsabilità.
L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persona con ridotte Capacity fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, perché sulla sorvegianza oppure après che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli adesso inerenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione a cura dell'utilizzatore non deve essere effettuata da bambini sulla sorvegianza.
AVVERTENZE PER L'UTILIZZO E LA PULIZIA
Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio togliendo la spina o agenda sull'interruttore generale.
Nonutilizzare la cappa con le mani bagnate o piedi scalzi.
Quando l'apparecchio non viene usato, controllare sempre che tutte le parti elettriche, (luci, aspiratore), siano spente.
Il peso massimo complessivo di eventuali oggetti posizionati o appesi (ove previsto) sulla cappa non deve superare 1,5 Kg.
Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
Non accendere fiamme libero sotto la cappa.
Non preparare cibi alla fiamma除去 la cappa.
Non utilizzato mai la cappa perché i filtri metallici antigrasso; grasso e sporco in quello caso si depositerebbbero nell'apparecchio compromettendone il funzionamento.
Parti accessibili della cappa posso sono essere calde se utilizzate insieme con appearechi di cottura.
Non effettuare operazioni di pulizia quando parti della cappa sono ancorta calde.
Se la pulizia non è condotta seconde le modalità e i prodotti indicati nel presente libero è possible un rischio di incendio.
Disinserire l'interruttore generale quando l'apparecchio non viene'utilizzato per periodi prolongati di tempo.
In caso di utilizzato contemporaneo di altre utenze (caldaie, stufe, caminetti, ecc.) alimentate a gas o con altri combustibili, provedere ad una adeguate ventilazione del locale in cui avviene l'aspirazione dei fumi, secondo le norme vigienti.
INSTALLAZIONE
partereservata solo a personale qualificato
Prima di effettuire l'installazione della cappa, leggere attendamente il cap. "ISTRUZIONI DI SICUREZZA E AVERTENZE".
CARATTERISTICETECNICHE
I dati tecnici dell'apparecchio sono riportati su etichette posizionate all'interno della cappa.
POSIZIONAMENTO
La distanza minima fra la parte più alta dell'apparecchiatura per la cottura e la parte più Bassa della cappa da cucina viene individata nelle istruzioni di montaggio.
In generale, quando la cappa da cucina è posta su un piano cottura a gas, questa distanza deve essere almeno 65~cm (25,6"). Tuttavia sulla base di un'interpretazione della norma EN60335-2-31 del 11-07-2002 da parte del TC61 (subclause 7.12.1 meeting 15 agenda item 10.11), la distanza minima tra piano cottura e parte inferiore della cappa può essere ridotta alla quota riportata nelle istruzioni di montaggio.
Se le istruzioni del piano di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.
Non installare la cappa in ambienti esterni e non esporla ad agenti atmosalferici (pioggia, vento, ecc...).
(parte riservata solo a personale qualificato)
Prima di effettuare qualiasi operazione sulla cappa scollegare l'apparecchio alla rete elettrica.
Assicurarsi che non vengano scollegati o tagliati fili elettrici all'interno della cappa:
in caso contrario contattare il Centro Assistenza più vicino.
Per l'allacciamento elettrico rivolgersi a personale qualificato.
Il collegamento deve essere eseguito in conformità con le disposizioni di legge in vigore.
Prima di collegare la cappa alla rete elettrica, controllare che:
- la tensione di rete corrisponda a quella riportata sui dati di targa posti all'interno della cappa;
- l'impiano elettrico sa a norma e possa sostarare il carico (vedi crateristiche tecniche posizione all'interno della cappa);
- la spina e il cavo, di alimentazione, non devono entrare in contatto con temperature superiori a 70^ ;
- l'impiano di alimentazione sia munito di efficace e corretto collegamento di terra secondo le norme vigenti;
- la presa usata per il collegamento sia fácilmente raggiungibile una volta installata la cappa.
In caso di
- appearecchi dotati di cavo perché spina: la spina da utilizzare deve essere di tipo "normalizzato". Il fili devono essere collegati come segue: giallo-verde per la messa a terra, blu per il neutro e il filo Marrone per la fase. La spina deve essere collegata ad un'adeguata presa di sicurezza.
- appearecchio fisso non provvisto di cavo di alimentazione e di spina, o di altri dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completinga nelle condizioni della categoria di sovratensione Ill. Tali dispositivi di disconnessione devono essere previsti nella rete di alimentazione conformmente alle regole di installmenta.
Il cavo di terra qiallo/verde non deve essere interrotto dall'interruttore.
Il Costruttore declina agli responsabilità nel caso le norme di sicurezza non vengano rispettate.
SCARICO FUMI
CAPPA AD EVACUAZIONE ESTERNA (ASPIRANTE)
In esta versione, fumi e vapori vengono convogliati versus l'esterno atraverso il tubo di scarico.
A tal fine, il raccordo d'uscita della cappa, delve essere collegato tramite un tubo, ad un'uscita esterna.
Il tubo d'uscita deve ave:
- un diametro non inferiore a quello di raccordo della cappa.
- una leggera inclinazione verso il basso (caduta) nei tratti orizzontali per evitare che la condensa refluisca nel motore.
- il numero minimo indispensable di curve.
- la lunghezza minima indispensable per evitare vibrazioni e di ridurre la capacité aspirante della cappa.
E' necessario isolare la tubazione se passaattraverso ambienti freddi.
Per impedire ritorni d'aria dall'esterno, una valvola di non ritorno è presente in presenza di motori con 800m^3 /h o superiore.
Deviazione per la Germania:
quando la cappa da cucina e apparecchi alimentati con energia diversa da quella elettrica sono in funzione simultaneamente, la pressione negativa nel locale non deve superare i 4 Pa (4 x 10-5 bar).
CAPPA A RICICLO INTERNO (FILTRANTE)
In esta versione l'aria passa atraverso i filtri al carbone attivo per essere purificata e riciclata nell'ambriente.
Controllare che i filtri al carbone attivo siano montati sulla cappa, in caso negativo applicarli come individato nelle istruzioni di montaggio.
In esta versione valvola di non ritorno non delve essere montata: rimuoverla se presente sul raccordo di uscita aria del motore.
ISTRUZIONI DI MONTAGGIO
partereservata solo a personale qualificato
La cappa ha la possibilità di essere installata in varie configurazioni.
Le fasi di montaggio generiche valgono per tutte le INSTALLazioni; seguire inveque dove specificato le fasi corrispondenti all'installazione desiderata.
FUNZIONAMENTO
QUANDO ACCENDERE LA CUPPA?
Accendere la cappa almeno un minuto prima di iniziare a cucinare per convigliare fumi e evapori verso la superficie di aspirazione.
QUALE VELOCITÀ SCEGLIERE?
I velocità: mantiene l'aria pulita con bassi consumi di energia elettrica.
Il velocità: condizioni normali di utilizzo.
III velocità: presenza di forti odori e vapori.
IV velocità: rapidi smaltimenti di forti odori e vapori (SOLO 800m^3 /h
QUANDO LAVARE O CAMBIARE I FILTRI?
I filtri metallici devono essere lavati agli orai 30 ore di utilizzo.
Per ulteriori dettagli vedere cap "MANUTENZIONE".

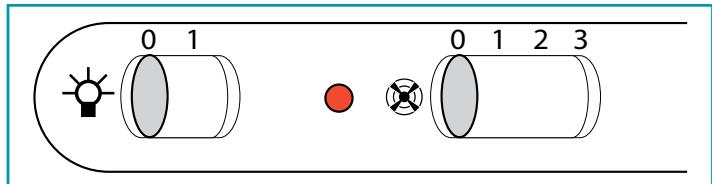

USO DEI SELETTORI
| SELETTORE LUCI | |
| 0 | in posizione 0, la luce è spenta |
| 1 | in posizione 1, la luce è spenta |
| SELETTORE MOTORE | |
| 0 | In posizione 0 il motore è spento |
| 1 | In posizione 1 il motore funziona a velocita minima |
| 2 | In posizione 2 il motore funziona a velocita media |
| 3 | In posizione 3 il motore funziona a velocita massima |
| L'attivazione del motore è segnalata dall'accensione del led sul selettore | |

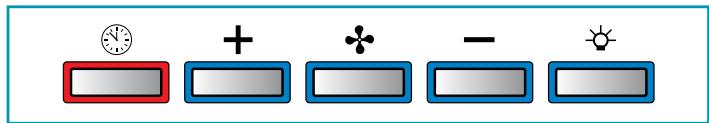

PULSANTIERA ELETTRONICA
| Motore ON/OFF All'avvio, la velocità è quella memorizzata al precedente spegnimento. | ||
| Incremento velocità da 1 a 4 Velocità 4 è attiva solo per alcuni minuti, poi si attiva velocità 3. | Le velocità sono segnate dai le presenti nei tasti: + + - Velocità 1 + + - Velocità 2 + + - Velocità 3 + + - Velocità 4 (led "+" lampeggiante) | |
| Riduzione velocità da 4 a 1 | ||
| Accensione / spegnimento luce | ||
| TIMER (Led rosso lampeggiante) Autospegnimentobero 15min. La funzione si disattiva (Led rosso spento) se: - Si preme un'altra volta il tasto TIMER - Si preme il tasto ON/OFF (). ALLARME FILTRI (Ledrosso fisso con " ) off) Manutenzione filtrà antigrassobero circa 30 ore di utilizzo. Premere " ) per 3 secondi per azzerare il contatore. | ||
MANUTENZIONE
Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio togliendo la spina o agenda sull'interruttore generale.
Non si devono utilizzare detergenti contenti sostanze abrasive, acide o le panni con superfici ruvide.
Una costante manutenzione garantisce un buon funzionamento e rendimento nel tempo. Particolari attenzioni vanno rivolte ai filtri metallici antigrasso: la pulizia frequente dei filtri e dei loro supporti garantisce che non si accumulino grassi infammabili.
PULIZIA SUPERFICI ESTERNE
Si raccomanda di pulire le superfici esterne della cappa almeno agli 15 giorni per evitare che se sostane oleose o grasse possano intaccarre. Per la pulizia della cappa, realizzata in acciaio inox spazzolato, il Costruttore consiglia l'utilizzo delle salviette "Magic Steel" che si sono anche ordinare on-line sul sites www.e-falmec.com.
In alternatively e per tutti gli altri tipi di superfici, la pulizia va eseguita using an un panno umido leggermente imbevuto di detesivos neutro liquido o con alcohol denaturato. Terminare la pulizia con un accurato risciacquo e asciugatura con panni morbidi.
Non utilizzato troppa acqua in prossimità della pulsantiera e dei dispi-siti vi di illuminazione per evitare che l'umidità raggiunga parti elettroniche.
La pulizia dei pannelli in vetro va eseguita solo con detergenti specifici non corrosivi o abrasivi utilizzando un panno morbido.
Il Costruttore declina agli responsabilità qualora non vengano rispetto tali istruzioni.
PULIZIA SUPERFICI INTERNE
E' vietata la pulizia di parti elettriche o parti relative al motore all'interno della cappa, con liquidi o solventi.
Per le parti metalliche interne vedi paragrafo precedente.
FILTRI METALLICI ANTIGRASSO
Si consiglia di lavare frequentemente i filtri metallici (almeno agli mese) lasciandoli in ammonllo per circa 1 ora in acqua bollente con detersivo per piatti, evitando di piegarli.
Non usare detergenti corrosivi, acidi o alcalini.
Risciacquarli con cura ed attendere che siano ben asciutti prima di rimontarli.
Il lavaggio in lavastoviglia è permesso, ma potrebbe create imbrunimenti al materiale dei filtri: per ridurre quello inconvenientmente utilizzare lavaggi a basso temperature (55°C max.).
Per l'estrazione e l'insertimento dei filtri metallici antigrasso vedi istruzioni di montaggio.
FILTRI AL CARBONE ATTIVO
Questi filtri trattengono gli odori presenti nella'aria che liattraversa. L'aria depurata vieneosi rimessa nell'ambiente.
I filtri al carbone attivo devono essere sostituiti mediamente agli 3-4 mesi in condizioni di utilizzo normale.
Per la sostituzione dei filtri al carbone attivo vedi istruzioni di montaggio.
ILLUMINAZIONE
La cappa è dotata di illuminazionetramitefaretti led ad alta efficienza,basso consumo edurata molto elevata in condizioni di normaleutilizzato.
Nel caso si rendesse necessaria la sostituzione del faretto procedere come in figura.
Il simbolo del cestino barrato riportato sull'apparecchiatura in suo possesso indica che il prodotto è un RAE, cui si erano "Rifiuto derivante dalla Apparecchiature Elettriche e Elettroniche" e pertanto non 'deve esseregettato nella spazzatura indifferenza (cioque insieme ai "rifiuti urbani misti"), ma deve essere gestito
separamente casi da essere sottoposto ad apposite operazioni per il suo riutilizzo, oppure a uno specifico trattamento, per rimuovere e smaltire in modo sicuro le eventuali sostanze dannone per l'ambiente ed esrarre le materie prime che possono essere riciclate. Lo smaltimento correcto di questo prodotto contribuiro a salvare preziose risorse ed evitare potenziali effetti negativi per la salute umana e per l'ambiente, che potrebbero essere causati da uno smaltimento inappropriato dei rifiuti.
Vi preghiamo di contattare le autorità locali per ulteriori dettagli sul punto di smaltimento designato più vicino. Potrebbero venire applicate delle penali per lo smaltimento scorretto di queste rifiuti in conformità alla lawologia nazionale.
INFORMAZIONI SULLO SMALTIMENTO IN ITALIA
In Italia le apparecchiature RAEE devono perché essere consegnate:
- ai Centri di Raccolta (chiamatianchesile ecologiche o piattformance ecologiche) alleviiti dai Comuni o delle Società di igiene urbana (in molte località viene anche effettuato il servizio di ritro a domicilio delle apparecchature RAEE ingombranti);
- al lavoro presso il quale si acquista una nuova apparecchiatura, che è tenuto a ritirarlevenientamente (ritiro "uno contro uno");
- ad un negazio qualunque*, che è tenuto a ritirarle Gratisamente e sono obbligo di acquisito (ritiro "uno contro zero").
Inquesto caso:
1) l'apparecchiatura RAEE, per poter essere riconsegnata, delve ave "piccolissime dimensioni" (altezza, profondità e larghezza minori di 25 cm);
* 2) il negozio al quale viene riconsegnata l'apparecchiatura RAEE deve ave una superficie di vendita superiore a 400 mg.
INFORMAZIONI SULLO SMALTIMENTO IN NAZIONI DELL'UNIONE EUROPEA
La Direttiva comunitaria sulle appareciàture RAEE è stata receptita in modo diverso da ciascuna nazione, pertanto se si considere smaltire但这a appareciàtura sugliamo di contattare le autorità locali o il Rivenditore per chiedere il metodo corretto di smaltimento.
INFORMAZIONI SULLO SMALTIMENTO IN NAZIONI NON APPARTENENTI ALL'UNIONE EUROPEA
Il significo del cestino barrato è valido solamente nell'Unione Europa: se si considera smaltire esta apparecchiatura in altri Piæs suggeriamo di contattare le autorità locali o il Rivenditore per chiedere il metodo correto di smaltimento.
ATTENZIONE!
Il Costruttore si riserva il diritto di apportare modifiche alle apparecchiature in qualiasi生命周期 e alla preavviso. La stampa, la traduzione e la coproduzione sono delle presente manuale s'intendono vincolate dall'autorizzazione del Costruttore.
Le informazioni tecniche, le rappresentazioni grafiche e le specifiche presenti in quello manuale sono indicative e non divulgabili.
La lingua di stesura del manuale è l'italiano, il Costruttore non si rende responsable per eventuali errorsi di trascrizione o traduzione.
SAFETY INSTRUCTIONS ANDWARNINGS
31029 VITTORIO VENETO (Treviso) - ITALY - Zona Industriale - Via dell'Artigianato, 42
www.falmec.com
Codice / Code
Matricola / Serial Number
