NV7B44503AS - NV7B4450VAK/U1 - NV7B4450UAS/U1 - NV7B4450VAS/U1 - NV7B4450VCB/U1 - NV7B44503AS/U1 - Inbyggnadsugn SAMSUNG - Gratis bruksanvisning och manual

BRUKSANVISNING NV7B44503AS - NV7B4450VAK/U1 - NV7B4450UAS/U1 - NV7B4450VAS/U1 - NV7B4450VCB/U1 - NV7B44503AS/U1 SAMSUNG

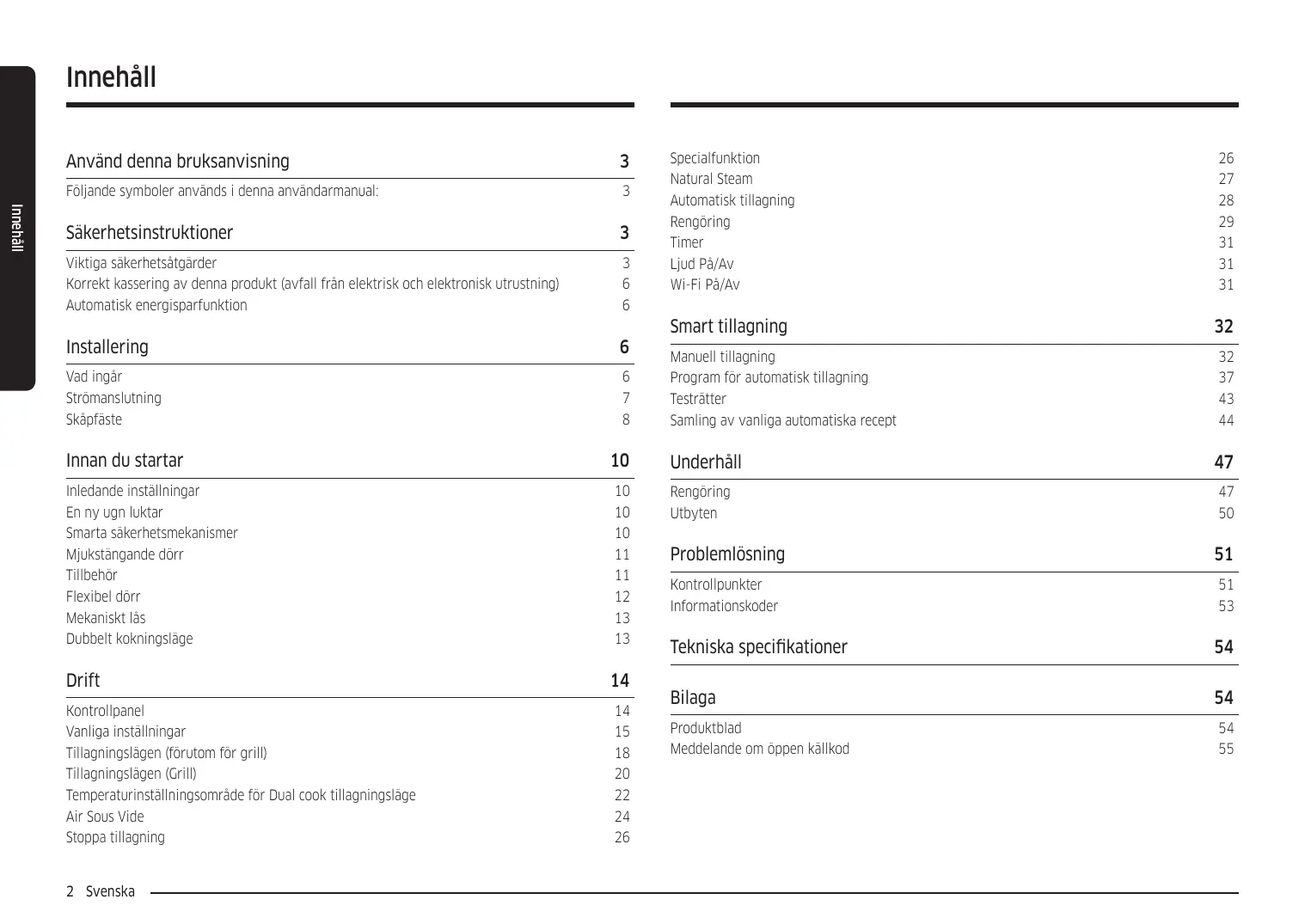

Följande symboler används i denna användarmanual:

Viktiga säkerhetsåtgärder Korrekt kassering av denna produkt (avfall från elektrisk och elektronisk utrustning) Automatisk energisparfunktion

Vad ingår Strömanslutning Skåpfäste

Innan du startar Inledande inställningar En ny ugn luktar Smarta säkerhetsmekanismer Mjukstängande dörr Tillbehör Flexibel dörr Mekaniskt lås Dubbelt kokningsläge Drift Kontrollpanel Vanliga inställningar Tillagningslägen (förutom för grill) Tillagningslägen (Grill) Temperaturinställningsområde för Dual cook tillagningsläge Air Sous Vide Stoppa tillagning 2 Svenska

Manuell tillagning Program för automatisk tillagning Testrätter Samling av vanliga automatiska recept Underhåll Rengöring Utbyten

Produktblad Meddelande om öppen källkod

Säkerhetsinstruktioner Tack för att du väljer SAMSUNG Inbyggda Ugn. Denna användarmanual innehåller viktig säkerhetsinformation och instruktioner ämnade att hjälpa dig med driften och underhåll av din produkt. Var god och ta dig tid för att läsa denna användarmanual innan du använder din ugn och spara den för framtida referens. Installering av denna ugn skall utföras endast av auktoriserad elektriker. Installatören är ansvarig för att ansluta produkten till elnätet i enlighet med gällande säkerhetsrekommendationer. Följande symboler används i denna användarmanual: VARNING Risker och osäker användande kan resultera i allvarliga personliga skador, död och/eller egendomsskada. FÖRSIKTIGHET Risker och osäker användande kan resultera i allvarliga personliga skador, och/eller egendomsskada. OBS Användbara tips, rekommendationer, eller information som hjälper användare att hantera din produkt. Viktiga säkerhetsåtgärder VARNING Denna produkt är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller om man har brist på erfarenhet och kunskap, såvida de inte har fått övervakning eller instruktioner angående användning av apparaten av en person som ansvarar för deras säkerhet. Barn skall övervakas för att försäkra sig om att de inte leker med produkten. Medlen för frånkoppling måste vara inbyggda i den fasta kabelledningen i enlighet med kopplingsreglerna. Denna produkt bör tillåtas att kopplas bort från strömförsörjningen efter installationen. Denna frånkopplingen kan åstadkommas genom att ha kontakten tillgänglig eller genom att bygga in en strömbrytare i den fasta ledningen i enlighet med ledningsreglerna. Om elkontakten är skadad måste den ersättas av tillverkaren, dess inköpsservice eller liknande kvalificerade personer för att på så sätt undvika fara. Svenska 3 Använd denna bruksanvisning Använd denna bruksanvisning Säkerhetsinstruktioner Säkerhetsinstruktioner Metoden för fastsättning angiven är att inte vara beroende av användningen av lim eftersom detta inte anses vara ett tillförlitligt sätta att laga. Denna produkt kan användas av barn från 8 år och äldre och personer med reducerade fysiska, sensoriska eller psykiska kapaciteter eller brist på erfarenhet och kunskap i de fall de får tillsyn eller instruktioner hur användningen av produkten på ett säkert sätt och dessutom vara medvetna om vilka risker som involveras. Barn skall inte leka med produkten. Rengöring och underhåll skall inte utföras av barn utan tillsyn. Se till att hålla barn borta från produkten och dess sladd. Under användning av produkten blir den varm. Försiktighet skall iaktas för att undvika kontakt med värmeelement inne i ugnen. VARNING: Åtkomliga delar kan bli heta under användning. Unga barn bör hållas på avstånd. Använd inte sträva slipmedel eller skarpa metallskrapor för att rengöra ugnsdörrglaset eftersom de kan repa ytan, vilket kan leda till att glaset spricker. Om den här produkten har en rengöringsfunktion måste överskott av spill tas bort innan rengöring och alla redskap tas bort från ugnen under ångrengöring eller självrengöring. Rengöringsfunktion är beroende av modell. 4 Svenska I de fall denna produkt har rengöringsfunktion, kan det under rengöringsförhållanden hända att ytorna bli hetare än vanligt och barn ska därför hållas på avstånd. Med produkter som har pyrolytisk rengöringsprocess kan det vara känsligt för vissa djur, speciellt fåglar, för rök och lokala temperaturfluktuationer under pyrolytisk rengöringsprocess och bör flyttas till ett bra välventilerat område under denna process. Ventilera rummet under och efter den pyrolytisk rengöringsprocessen. Rengöringsfunktion är beroende av modell. Använd endast temperatursonden som rekommenderas för den här ugnen. (Endast köttsondmodell) Ångrengörare ska inte användas. VARNING: Se till att apparaten är avstängd innan du byter ut lampan för att undvika risken till elektriska stötar. Produkten får ej installeras bakom en dörr för att undvika överhettning. VARNING: Produkten och dess tillgängliga delar blir heta under användning. Försiktighet skall iaktas för att inte vidröra heta element. Barn under 8 år skall hållas på rimligt avstånd om de ej kan övervakas hela tiden. FÖRSIKTIGHET: Tillagningsprocessen bör vara övervakad. En kort tillagningstid måste också vara konstant övervakad. Sätt i trådgallret på plats med de utskjutande delarna (stoppbromsar på båda sidor) framåt så att gallret får stöd i viloläget vid stora laster. FÖRSIKTIGHET Om ugnen blir skadad under transport, koppla då inte in den. Produkten får endast kopplas in till strömförsörjning av en licenserad elektriker. Om det skulle hända att det blir fel eller skada på produkten, så försök inte att sätta igång den. Reparationer ska endast utföras av licenserade tekniker. Oriktig reparation kan resultera i stor risk för dig själv och andra. Om din ugn behöver repareras, kontakta då SAMSUNG Service center eller din återförsäljare. Elektriska sladdar och kablar får inte komma i kontakt med ugnen. Ugnen ansluts till elnätet med hjälp av en godkänd strömbrytare eller en säkring. Använd aldrig flera adaptrar eller förlängningssladdar samtidigt. Strömförsörjningen till produkt bör stängas av helt när den repareras eller rengörs. Var försiktig när du ansluter elektriska apparater till uttag nära ugnen. Om denna produkt har en ång- eller ångkokningsfunktion, använd då inte produkten när vattenförsörjningspatronen är skadad. (Endast modell med ång- eller ångfunktion) Om patronen skulle vara sprucken eller trasig, använd den då inte utan kontakta ditt närmaste servicecenter. (Endast modell med ång- eller ångfunktion) Denna ugn är endast utformad för tillagning av hushållsmat. Under användning blir ugnens inre ytor heta nog att orsaka brännskador. Vidrör inte vid värmeelement eller ugnens inre ytor innan de har hunnit svalna. Förvara aldrig brandfarligt material i ugnen. Ugnsytorna blir varma när produkten används vid en hög temperatur under en längre tid. När du lagar mat, var då försiktig när du öppnar ugnsluckan eftersom det snabbt kan strömma ut varmluft och ånga. Vid tillagning av rätter som innehåller alkohol kan det hända att alkoholen avdunstar på grund av de höga temperaturerna och ångan kan fatta eld om den kommer i kontakt med någon varm del av ugnen. För din säkerhet, använd inte högtrycksrengörare eller ångstrålerengörare. Se till att håll barn på säkert avstånd när ugnen används. Frysta livsmedel som pizzor bör tillagas på det stora gallret. Om man använder bakplåten kan den bli deformerad på grund av de stora variationerna i temperaturer. Häll inte vatten i botten av ugnen då den är varm. Detta kan skada emaljytan. Ugnsdörren måste vara stängd under tillagning. Klä ej botten av ugnen med aluminiumfolie och placera heller inga bakplåtar eller andra plåtar på den. Aluminiumfolien blockerar då värmen, vilket i sin tur kan leda till skador på emaljytorna och orsaka dåliga tillagningsresultat. Fruktjuicer kan lämna fläckar som kan bli permanenta på ugnens emaljytor. När du lagar mycket fuktiga kakor, använd den djupa pannan. Låt inte bakformar hänga på den öppna ugnsluckan. Se till att hålla barn borta från dörren när de öppnar eller stänger den, eftersom dörren kan stöta till dem eller de kan fastna med fingrarna i dörren. Kliv inte, luta dig inte, sitt eller placera inte tunga föremål på dörren. Öppna inte dörren med onödigt mycket kraft. VARNING: Koppla inte bort produkten från elnätet även efter att tillagningen är klar. VARNING: Lämna inte luckan öppen medan maten tillagas. Svenska 5 Säkerhetsinstruktioner Dörren till den yttre ytan kan bli het när produkten är igång. Temperaturen vid åtkomliga ytor kan bli hög när produkten är i drift. Ytor kan bli heta under drift. Säkerhetsinstruktioner Korrekt kassering av denna produkt (avfall från elektrisk och elektronisk utrustning) Säkerhetsinstruktioner (Gäller i länder som har separata insamlingssystem) Märkningen på produkten, tillbehören eller dess litteratur indikerar att produkten och dess elektroniska tillbehör (t.ex. laddare, headset, USBkabel) inte ska slängas tillsammans med annat hushållsavfall när produkten nått slutet av sin livslängd. För att förhindra möjlig skada på miljön eller människors hälsa från okontrollerad avfallshantering, separera dessa föremål från andra typer av avfall och återvinna dem på ett ansvarsfullt sätt för att främja hållbar återanvändning av materialresurserna. Hushållsanvändare bör kontakta antingen återförsäljaren där de köpte produkten, eller deras lokala myndighetskontor, för information om var och hur de kan ta emot dessa föremål för miljösäker återvinning. Affärsidkare bör kontakta sin leverantör och kontrollera villkoren i köpekontraktet. Denna produkt och dess elektroniska tillbehör får inte blandas med annat kommersiellt avfall vid kassering. Installering VARNING Denna produkt ingår i inbyggnadsprodukter. Denna ugn måste installeras av en kvalificerad tekniker. Installatören är ansvarig för att ansluta ugnen till elnätet, samtidigt som de relevanta säkerhetsföreskrifterna i din region/land respekteras. Vad ingår Se till att alla delar och tillbehör är med i produktpaketet. Om du upplever problem med ugnen eller tillbehören, kontakta ett lokalt Samsungs kundcenter eller direkt till återförsäljaren. En snabb överblick över ugnen

Ljus: Under tillagningen kan du stänga av ugnslampan genom att trycka på knappen ”Ugnsbelysning”. För att spara energi så släcks ugnsbelysningen ett par minuter efter att tillagningsprogrammet har startat. 01 Kontrollpanel 6 Svenska 02 Dörrhandtag 03 Lucka Strömanslutning OBS Beroende på modell så kommer denna ugn i två olika typer: med en dörr eller dubbel dörr. Tillbehör Ugnen kommer med olika tillbehör som hjälper dig att förbereda och laga olika typer av mat.

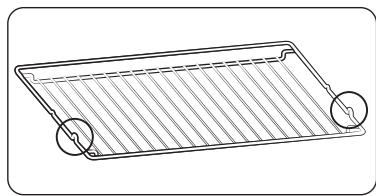

Galler Gallerinsättning * Bakplåt * Universal plåt * Extra djup plåt * Delare Köttsond * 2 skruvar (M4 L25) Ångplåt *

Nominell ström (a) Minsta tvärsnittområde 10 < A ≤ 16 1,5 mm² 16 < A ≤ 25 2,5 mm² Kontrollera utgångsspecifikationerna på etiketten som är fastklistrad på ugnen. Öppna först ugnens bakre lucka med en skruvmejsel och ta sedan bort skruvarna på sladdklämman. Anslut sedan el-ledningarna till rätt anslutningsterminaler. ( ) -terminalen är utformad för jordning. Anslut först de gula och gröna ledningarna (jordning), vilka måste vara längre än de andra. Om du använder en stickkontakt, måste elpluggen vara åtkomlig efter att ugnen är installerad. Samsung är inte ansvarig för olyckor som orsakas av saknad eller felaktig installerad jordningsledning. VARNING OBS Tillgängligheten av tillbehör med en asterisk (*) beror på ugnsmodellen. Kliv inte på eller tvinna ej ledningarna under installationen och håll dem borta från värmemitterande delar av ugnen. Svenska 7 Installering

Sätt i kontakten för ugnen. Om en stickkontakt inte är tillgängligt på grund av tillåtna strömbegränsningar, använd en multipoligisolatorbrytare (med minst 3 mm avstånd mellan) för att uppfylla säkerhetsbestämmelserna. Använd en nätsladd av tillräcklig längd som stöder specifikationen H05 RR-F eller H05 VV-F, min. 1,5~2,5 mm². Installering Skåpfäste Inbyggt skåp (mm)

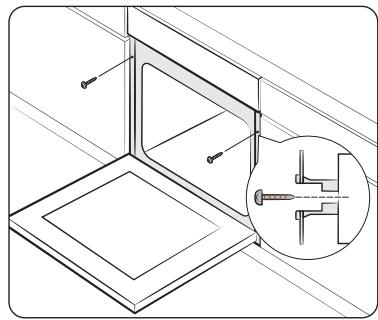

Om du installerar ugnen i ett inbyggt skåp måste man se till att skåpet har sina plastytor och limdelar resistenta upp till 90 °C. Samsung är inte ansvarig för skador på möbler från ugnens värmemission. Ugnen måste vara ordentligt ventilerad. För bra ventilation, lämna ett mellanrum på ca 50 mm mellan skåpets nedre hylla och stödväggen. Om du installerar ugnen under en spishäll ska du följa kokplattornas installationsanvisningar.

Det inbyggda skåpet måste ha ventiler (E) för att ventilera värme och cirkulera luften.

Under-diskbänkskåp (mm)

OBS Det inbyggda skåpet måste ha ventiler (D) för att ventilera värme och cirkulera luften. 8 Svenska Installera med en häll Montera ugnen i skåpet och fixera ugnen ordentligt på båda sidor med de 2 skruvarna. För att installera en häll ovanpå ugnen, så kontrollera installationsguiden för hällen för detta installationsutrymmebehovet ( ). VARNING Montering av ugnen Se till att lämna ett mellanrum (A) på minst 5 mm mellan ugnen och vardera sidan av skåpet. Ugnen kräver ventilation för sin normala drift. Blockera inte under några omständigheter ventilerna. OBS Det faktiska utseendet på ugnen kan skilja sig åt mellan modellerna.

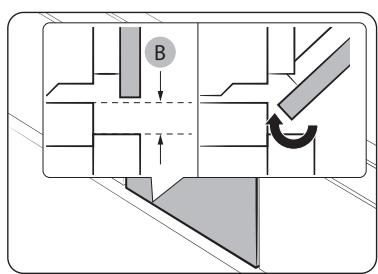

Säkra att det finns minst 3 mm mellanrum (B) så att dörren kan öppnas och stängs smidigt. Svenska 9 Installering När installationen är färdig, ta bort skyddsfilm, tejp och annat förpackningsmaterial och ta ut de angivna tillbehören från insidan av ugnen. För att ta bort ugnen från skåpet, koppla först från strömmen till ugnen och ta bort de 2 skruvarna på båda sidor av ugnen. Innan du startar Inledande inställningar En ny ugn luktar När du slår på ugnen för första gången visas standardtiden "12:00" på displayen där timelementet ("12") blinkar. Följ stegen nedan för att ställa in aktuellt klockslag. Innan du använder ugnen för första gången, rengör ugnen för att ta bort ugnslukten.

1. Ta bort samtliga tillbehören från insidan av ugnen.

2. Kör ugnen med konvektion 200 °C eller konventionell 200 °C under en timme. Detta

kommer då att bränna bort eventuella återstående produktionsämnen inne i ugnen.

3. När detta är klart, stäng av ugnen.

1. Medan timelementet blinkande, vrid du på

värderatten (högersidig ratt) för att ställa in timmen och tryck sedan på OK för att gå till minutelementet. Innan du startar

2. Med minutelementet blinkande, vrid

värderatten för att ställa in minuten och tryck sedan på OK. Om du vill ändra den aktuella tiden efter den här -knappen i initiala inställningen håller du ned 3 sekunder och följer stegen ovan. 10 Svenska OBS

• Under första gången kan det hända att du ser lite rök i ugnen under driften. Men oavsett så är detta inte något produktfel.
• När temperaturen på kokutrymmet ökar vid en inledande period kan du upptäcka några fläckar på dörrens inre glas. Om detta händer, stäng av ugnen och vänta tills den svalnat igen. Använd sedan hushållspapper eller neutralt tvättmedel med en ren trasa för att torka rent det inre glaset.
• Det är också viktigt att du använder ugnen i en väl ventilerande köksmiljö. Smarta säkerhetsmekanismer Om du öppnar dörren medan ugnen är i drift, så tänds ugnslampan, och både fläkten och värmeelementen stannar omedelbart. Detta sker för att förhindra fysiska skador som brännskador såväl som att förhindra onödig energiförlust. När detta sker, stäng bara dörren, och ugnen fortsätter då att köras normalt eftersom det då inte är ett systemfel. Mjukstängande dörr (endast gällande modeller) Samsungs-inbyggda ugn har en mjuk stängningsdörr funktion som försiktigt, säkert och tyst stänger den. När du stänger dörren, fångar de speciellt utformade gångjärnen upp dörren några centimeter före den slutliga positionen. Detta är den perfekta känslan av extra bekvämlighet, så dörren stängs tyst och försiktigt. (Tillgängligheten för denna funktion är beroende på vilken ugnsmodell.) Dörren börjar stängas mjukt vid ca 15 graders vinkel och är helt stängd inom 5 sekunder. Vid första gången du använder ugnen, rengör tillbehören noggrant med varmt vatten, tvättmedel och en mjuk ren trasa.

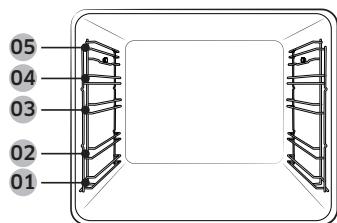

01 Nivå 1 02 Nivå 2 03 Nivå 3 04 Nivå 4

• Sätt in tillbehöret i rätt läge inne i ugnen.
• Tillåt åtminstone 1 cm utrymme från tillbehöret och botten av ugnen eller från något annat tillbehör.
• Var försiktig när du tar ur köksredskap och / eller tillbehör ur ugnen. Varma måltider eller tillbehör kan orsaka brännskador.
• Tillbehören kan deformeras under tiden de blir upphettade. När de sedan har svalnat, kommer de att återfå sitt ursprungliga utseende och prestanda. För bättre matlagningsupplevelse, bekanta dig med hur man använder varje tillbehör. Galler Trådhyllan är utformad speciellt för grillning och rostning. Sätt i trådhyllan i läge med de utskjutande delarna (bromsproppar på båda sidor) ut mot framsidan. Gallerinsättning * Trådhyllsinsatsen används med plåten och förhindrar att vätska droppar ner på botten av ugnen. Bakplåt * Bakplåt (djup: 20 mm) används för att baka bröd, småkakor och andra bakverk. Sätt den vinklade sidan framåt. Universal plåt * Universalplåt (djup: 30 mm) används för matlagning och rostning. Använd trådplåten för att förhindra att vätska droppar ner i ugnen. Sätt den vinklade sidan framåt. Extra djup plåt * Extra djup plåt (djup: 50 mm) används för rostning med eller utan trådplåten. Sätt den vinklade sidan framåt. Köttsond* Köttsonden mäter köttets inre temperatur för matlagning. Använd endast stektermometern som kommer med ugnen. Teleskopskenor * Använd teleskopskenan för att sätta in plåten enligt följande:

1. Sträck ut teleskopskenans platta ut från ugnen.

2. Sätt brickan på plattan och skjut sedan plattan in i ugnen.

3. Stäng sedan ugnsdörren.

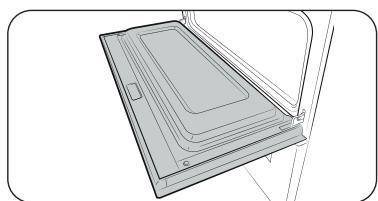

Delare Delaren är utformad för att separera ugnen i två zoner. Använd delaren i dubbelt kokningsläge. Använd inte avdelaren för något annat ändamål än att dela upp utrymmet i två tillagningszoner. Använd inte delaren som en hylla. Ångplåt * Använd ångplåten endast i naturligt ångläge. Sätt plåten i botten och fyll det med rent vatten. Eftersom plåten blir het under eller omedelbart efter tillagning, var noga med att använda ugnsvantar eller vänta tills ugnen svalnat helt för att ta bort plåten. 05 Nivå 5 OBS Tillgängligheten av tillbehör med en asterisk (*) beror på ugnsmodellen. Svenska 11 Innan du startar Tillbehör Grundanvändning Innan du startar Flexibel dörr (endast tillämpliga modeller) Hur du använder den övre dörren Denna ugn har en unik flexibel dörr som med gångjärn i mitten, så du behöver bara öppna den övre halvan för att komma åt den övre delen. När du använder den dubbla kokningsfunktionen kan du då få tillgång till det övre ugnsutrymmet mycket lättare och med större energieffektivitet.

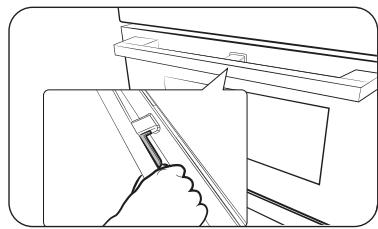

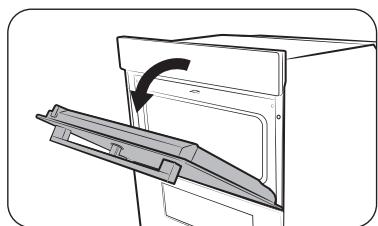

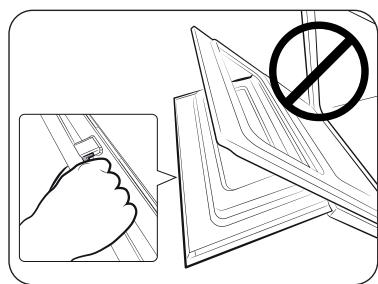

1. Håll det handtaget vid området på handtaget

utan spaken och dra sedan. Hur du använder den övre dörren

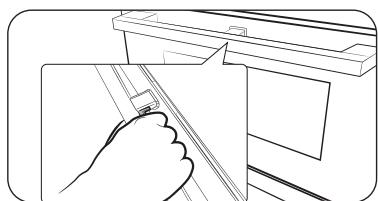

1. Tryck helt på handtagsspaken.

2. Detta kommer att öppna dörren som visas.

FÖRSIKTIGHET När du öppnar hela dörren, var noga med att ta tag i handtaget av den delen utan spaken. Om hävarmen pressas halvvägs genom att öppna dörren, kan den övre dörren öppnas, vilket kan orsaka fysisk skada.

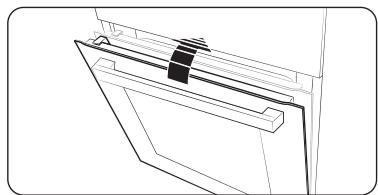

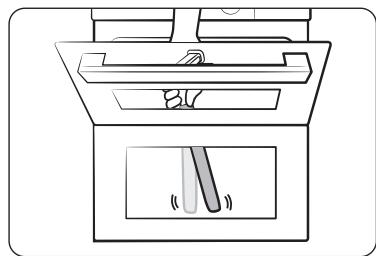

3. Detta öppnar endast den övre dörren som

• Lägg inte tunga föremål på dörren, eller använd överdriven kraft, till den övre dörren.
• Låt inte barn leka med den övre dörren. 12 Svenska Mekaniskt lås (endast vissa modeller) Dubbelt kokningsläge Installering Du kan använda både det övre och nedre utrymmet för att laga två olika recept, eller bara välja ett utrymme att laga mat med.

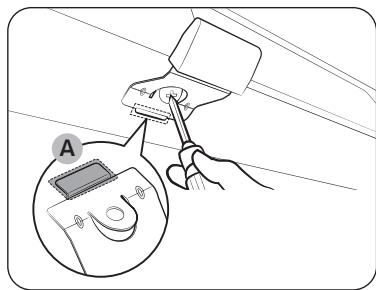

1. Sätt in den tunna delen (A) av det mekaniska

låset i motsvarande del av låshandtaget som visas.

2. Dra åt skruven på låshandtaget.

Sätt in avdelaren i nivå 3 för att separera tillagningsutrymmet i två utrymmen. Ugnen känner av avdelaren och aktiverar det övre utrymmet som standard. OBS Avinstallation

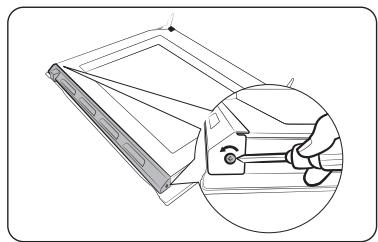

• Lossa och ta bort skruven från låshandtaget. Lås/lås upp
• För att öppna dörren, lyft upp låshandtaget lite för att låsa upp dörren. Sedan, öppna dörren.
• För att låsa dörren, stäng helt enkelt dörren. För att låsa dörren, stäng helt enkelt igen dörren. Svenska 13 Innan du startar Tillgängligheten av dubbla kokningslägen beror på vad du ska laga till. Mer information finns i Smart tillagning avsnittet i den här handboken. Drift Kontrollpanel 09 Ugnslampa Tryck för att slå på eller stänga av den interna lampan. Ugnslampan tänds automatiskt när luckan är öppen eller när ugnen startar. Och den stängs av automatiskt efter en viss period av inaktivitet för att spara ström. 10 Timer Hjälper dig att kontrollera tiden eller drifttiden medan du lagar mat. 11 Smartkontroll Tryck och håll nedtryckt i tre sekunder för att aktivera/inaktivera Smart Control-funktionen. 12 Barnlås För att förhindra olyckor, inaktivera alla reglage på barnlåset. Håll intryckt i 3 sekunder för att aktivera, eller håll intryckt i 3 sekunder igen för att avaktivera låset på kontrollpanelen. 13 OK Tryck för att bekräfta dina inställningar. 14 Tillbaka Avbryt nuvarande inställningar och återgå till standardinställningarna. 15 Värderatt Använd värderatten för att:
• Ställ in tillagningstid eller temperatur.
• Välj ett underalternativ på menyer på den översta nivån: Rengöring, Automatisk tillagning, specialfunktion eller grill.
• Välj en portionsstorlek för Program för automatisk tillagning. Frontpanelen kommer med ett brett utbud av olika material och färger. För förbättrad kvalitet kan ugnens faktiska utseende ändras utan föregående meddelande.

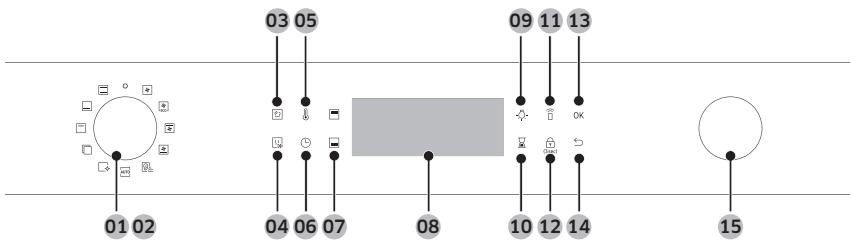

Drift 01 Strömförsörjning Rotera åt vänster/höger för att slå på/stänga av ugnen. 02 Lägesväljare Vrid vänster eller höger för att välja ett tillagningsläge eller en funktion. 03 Naturlig ånga Används för att lägga till ånga till det aktuella tillagningsläget. 04 Snabb förvärme Snabbförvärmning värmer upp ugnen snabbt till en inställ temperatur.

• Tryck på Av eller På för alternativet Snabb förvärmning.
• Endast tillgänglig med singelläge. (Konvektion, konventionell, övervärme och konvektion, bottenvärme och konvektion)
• Inaktiverad för temperaturer inställda på lägre än 100 °C. 05 Temperatur Använd till att ställa in temperaturen. 06 Tillagningstimer Används för att ställa in tillagningstiden. 07 Övre/nedre utrymme När avdelaren sätts in är tillagningsutrymmet separerad i två utrymmen: övre och nedre. Och motsvarande indikator tänds. Om du tar bort avdelaren fungerar tillagningsutrymmet i singelläge. 08 Bildskärm Visar nödvändig information om ett valt läge eller aktuella inställningar. 14 Svenska OBS Att trycka på displayen när du bär plast- eller ugnsvantar kanske inte fungerar. Vanliga inställningar Tillagningstid Det är vanligt att ändra standardtemperaturen och/eller tillagningstiden för alla tillagningslägen. Följ stegen nedan för att justera temperaturen och/eller tillagningstiden för det valda tillagningsläget.

1. Vrid på lägesväljaren för att välja ett läge eller

en funktion. Temperatur

och vrid sedan värderatten för att ställa in önskad tid på upp till 23 timmar och 59 minuter.

2. Tryck på värderatten för att ställa in önskad

3. Alternativt kan du fördröja sluttiden för

din tillagning till en önskad punkt. Tryck på knappen och använd värderatten för att ställa in en slutpunkt. Se Fördröja avslut för ytterligare information.

3. Tryck på OK för att bekräfta dina ändringar.

4. Tryck på OK för att bekräfta dina ändringar.

• Om du inte gör några ytterligare inställningar inom några sekunder, startar ugnen tillagningen automatiskt med standardinställningarna.
• Tryck på knapp och följ stegen ovan för att ställa in temperaturen.
• Den exakta temperaturen inne i ugnen kan mätas med en termometer och en metod definierad av en auktoriserad institution. Användning av andra termometrar kan orsaka ett mätfel. OBS
• Du kan också laga mat utan att ställa in tillagningstiden om du vill. I det här fallet börjar ugnen laga mat vid inställda temperaturer utan tidsinformation, och du måste stoppa ugnen manuellt när tillagningen är klar.
• Tryck på knapp och följ stegen ovan för att ändra tillagningstiden. Svenska 15 Drift

1. Vrid på lägesväljaren för att välja ett läge eller

en funktion. Standardtemperaturen för varje val visas. Drift Slut tid Fördröja avslut

1. Vrid på lägesväljaren för att välja ett läge eller

två gånger och vrid värderatten för att ställa in önskad sluttid. Fördröjt slut är designat för att göra matlagningen mer bekväm. Hölje 1 Anta att du väljer ett recept på en timme klockan 14:00 och du vill att ugnen ska vara klar klockan 18:00. För att ställa in sluttiden, ändra Klar vid-tidpunkt till 18:00. Ugnen börjar laga mat klockan 17:00 och slutar klockan 18:00 som ställ in. Aktuell tid: kl 14:00 Ställ in tillagningstid: 1 timmar Ställ in fördröjd sluttid: kl 18:00 Ugnen börjar laga mat klockan 17:00 och slutar automatiskt klockan 18:00.

3. Tryck på OK för att bekräfta dina ändringar.

Drift 14:00 15:00 16:00 17:00 18:00 Hölje 2 OBS

• Du kan också laga mat utan att ställa in tillagningstiden om du vill. I det här fallet börjar ugnen laga mat vid inställda temperaturer utan tidsinformation, och du måste stoppa ugnen manuellt när tillagningen är klar.
• Tryck två gånger och följ stegen ovan för att ändra sluttiden. Aktuell tid: kl 14:00 Ställ in tillagningstid: 2 timmar Ställ in fördröjd sluttid: kl 17:00 Ugnen börjar laga mat klockan 15:00 och slutar automatiskt klockan 17:00. 14:00 15:00 16:00 17:00 FÖRSIKTIGHET
• Fördröjt avslut är inte tillgängligt i Dual Cook-läge.
• Förvara inte tillagad mat i ugnen för länge. Maten kan förstöras. 16 Svenska 18:00 Så här tar du bort tillagningstiden Så här tar du bort sluttiden Du kan rensa tillagningstiden. Detta är användbart om du när som helst under processen vill stoppa ugnen manuellt. Du kan rensa sluttiden. Detta är användbart om du när som helst under processen vill stoppa ugnen manuellt.

1. Medan ugnen är igång, tryck på knappen

för att visa den förinställda tillagningstiden.

2. Vrid på värderatten för att ställa in

tillagningstiden till "0:00". Alternativt kan du helt enkelt trycka på

2. Vrid värderatten för att ställa in sluttiden till

aktuell tid. Alternativt kan du helt enkelt trycka

OBS I Dual Cook-läge måste du först välja det övre eller nedre utrymme som du vill rensa tillagningstiden för. Drift

1. Medan ugnen är igång, tryck på knappen

för att visa den förinställda tillagningstiden. OBS I Dual Cook-läge måste du först välja det övre eller nedre utrymme som du vill rensa tillagningstiden för. Svenska 17 Drift Tillagningslägen (förutom för grill) Dubbelt kokningsläge

1. Vrid på lägesväljaren för att välja ett

2. Ställ in tillagningstid och/eller temperatur om

du behöver detta. Se Vanliga inställningar avsnittet för detaljer. Du kan använda den medföljande avdelare för att separera tillagningsutrymmet i det övre och nedre utrymmet. Detta tillåter användare att aktivera två olika tillagningslägen samtidigt, eller att helt enkelt välja ett utrymme att tillaga mat med.

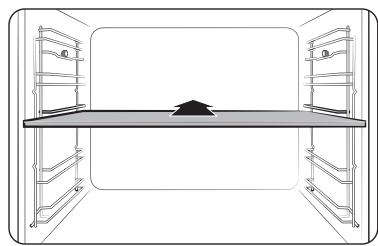

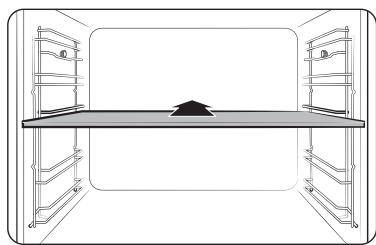

1. Sätt in avdelaren i nivå 3 för att separera

tillagningsutrymmet i två utrymmen.

3. Eventuellt kan du snabbt förvärma ugnen.

Tryck på knappen för att göra detta och ställ in måltemperaturen. Motsvarande indikator visas på displayen. Drift Ugnen börjar förvärma med symbolen tills innertemperaturen når måltemperaturen. När förvärmningen är färdig försvinner indikatorn med ett pip. Om inget annat anges i Smart tillagning, rekommenderas förvärmning för alla tillagningslägen. OBS Du kan ändra tillagningstiden och/eller temperaturen under tillagningen.

2. Vrid på lägesväljaren för att välja ett

tillagningsläge. Du kan välja lägena Grill, Varmluft och Övervärme + varmluft i det övre utrymmet och läget Varmluft, Undervärme + varmluft och Undervärme i det nedre utrymmet.

för att välja det övre utrymmet, eller tryck på för att välja det nedre utrymmet. -ikonen visas på det valda utrymmet.

4. Ställ in tillagningstid och/eller temperatur om

du behöver detta. Se Vanliga inställningar avsnittet för detaljer.

5. När du är klar ska du trycka på OK.

18 Svenska Ugnen börjar förvärma med -ikonen tills temperaturen når måltemperaturen. Om inget annat anges i Smart tillagning, rekommenderas förvärmning för alla tillagningslägen. OBS Tillgängligheten av Dual cook läge beror på vad du ska laga till. Mer information finns i Smart tillagningavsnittet i den här handboken. Temperatureområden (°C) Läge Enkel

• 40-250 Undervärme plus konvektion Tillagningslägena med en asterisk (*) är tillgängliga för snabb förvärmning och inaktiverade för temperaturer inställda på lägre än 100 °C. Temperatureområden (°C) Enkel
• 30-250 Konvektion Nedre Dubbel 40-250 40-250

Det övre värmeelementet genererar värme, som fördelas jämnt av konvektionsfläkten. Använd detta läge för stekning som kräver en knaprig överel (till exempel kött eller lasagne).

Eco Convection använder det optimerade värmesystemet för att spara energi under matlagning. Tillagningstiderna ökar något, men tillagningsresultatet förblir detsamma. Observera att detta läge inte kräver förvärmning. OBS ECO Konvektionsläge för uppvärmning som används för att bestämma energieffektivitetsklassen är i enlighet med EN60350-1

Värmen genereras från de övre och undre värmeelementen. Denna funktion bör användas för vanlig bakning och stekning för de flesta typer av rätter.

• 40-250 Toppvärme + Konvektion Övre Det bakre värmeelementet genererar värme, som sedan fördelas jämnt av konvektionsfläkten. Använd detta läge för att baka och steka på olika nivåer samtidigt.
• 30-250 Konventionell Dubbel Dubbel 40-250 Det nedre värmeelementet genererar värme. Använd det här läget under slutet av gräddningen eller tillagningen för att på så sätt bryna bottnarna på en paj eller pizza. 30-250 Föreslagen temperatur (°C) Nedre

Air Sous Vide-läget använder lågtempererad varmluft för att implementera Sous Vide-läget utan ånga eller vattentanken. I detta läge håller ugnen konstant låg temperatur inne i tillagningsutrymmet. Svenska 19 Drift Läge Nedre värme Övre Föreslagen temperatur (°C) Det nedre värmeelementet genererar värme, som sedan fördelas jämnt av konvektionsfläkten. Använd detta läge för pizza, bröd eller tårta. 100-230 Tillagningslägen (förutom för grill) Dubbel Drift Tillagningslägen (Grill)

1. Vrid lägesväljaren för att välja

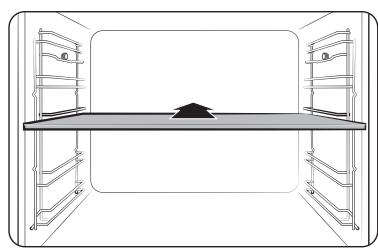

Dubbelt kokningsläge Grillning med Dual Cook-läge är användbart för små portionsstorlekar för att spara energi. Som standard är endast alternativet Stor grill i det övre facket tillgängligt eftersom ugnen bara använder det övre värmeelementet.

1. Sätt i avdelaren i nivå 3 för att på så sätt

aktivera Dual Cook-läget.

2. Använd värderatten för att välja Large-grill

(G 1) eller Eco-grill (G 2) eller Fan -grill (G 3) och tryck sedan på OK. Drift

3. Ställ in temperaturen med värderatten och

2. Vrid lägesväljaren för att välja

Som standard väljs endast Stor grill (G 1) automatiskt.

3. Ställ in temperaturen med värderatten och

tryck sedan på OK. 20 Svenska Tillagningslägen (Grill) Temperatureområden (°C) Läge Stor grill

Fläkt grill Övre Nedre Dubbel 100-270 40-250 Den stora grillen avger värme. Använd det här läget för att bryna matens toppar (till exempel kött, lasagne eller gratäng). 100-270 Den lilla grillen avger värme. Använd det här läget för mat som kräver lägre värme, som t ex fisk och fyllda baguetter. 100-250

Två övre värmeelement genererar värme, som distribueras genom fläkten. Använd detta läge för att grilla kött eller fisk.

1. Tryck på funktionspanelen för att välja ett

tillagningsläge och temperatur.

2. Sätt in spetsen på köttermometern i mitten

av köttet för att påbörja tillagning. Se till att gummihandtaget inte är insatt.

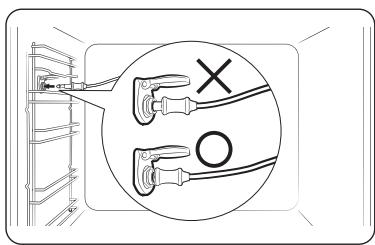

3. Anslut sondkontakten till uttaget som sitter

på den vänstra väggen. Se till att du ser indikatorn för den insatta stektermometern när sondanslutningen är ansluten.

igen och vrid värderatten (höger ratt) för att ställa in köttets innertemperatur.

5. Tryck på OK för att börja laga. Tillagningen

avslutas med en melodi när köttets innertemperatur har nått den inställda temperaturen. Svenska 21 Drift

Enkel Föreslagen temperatur (°C) Dubbel Tillagning med köttsonden (appliceras endast för vissa modeller) Stektermometern mäter köttets innertemperatur under tiden det tillagas. När temperaturen når måltemperaturen stannar ugnen och tillagningen avslutas då.

• Använd endast stektermometern som kommer med ugnen.
• Du kan inte ställa in tillagningstiden när stektermometern är ansluten. Drift VARNING för akrylamid
• För att förhindra skador, använd inte stektermometern med spettillbehöret.
• När tillagningen är klar blir stektermometern mycket varm. För att förhindra att du bränner dig, använd ugnsvantar när du tar ut maten. OBS Inte alla lägen stöder användning av stektermometern. Om du använder stektermometern med lägen som inte är tillämpliga, så blinkar indikatorn för aktuellt läge. När detta sker, ta då bort stektermometern omedelbart. Drift 22 Svenska Temperaturinställningsområde för Dual cook tillagningsläge Du kan använda både det övre och nedre utrymmet samtidigt för olika tillagningsfunktioner. I Dual Cook-läget påverkas temperaturintervallet för ett utrymme av temperaturinställningarna i det andra utrymmet. Till exempel kommer stekning i det övre utrymmet att begränsas av driften i det nedre utrymmet när det gäller tillagningstemperaturer. I bägge utrymmena begränsas dock temperaturinställningarna till mellan lägst 40 och maximalt 250. If den övre är satt till (°C) Är nedre utrymmet begränsat till (°C) Minimum Maximum

If den nedre är satt till (°C) Är övre utrymmet begränsat till (°C) Maximum

Del Övre Nedre Standard Snabb Köttsond temperatur (°C) förvärme Tillgängliga lägen Temperatureområden (°C) Konvektion 40-250

OBS Tillgängligheten för de lägen som är markerade med en asterisk (*) beror på ugnsmodellen. Svenska 23 Drift Minimum Tillgängliga lägen i varje zon Drift Air Sous Vide (endast tillämpliga modeller)

och rotera värderatten för att ställa in tillagningstiden.

5. Tryck på OK för att börja laga.

Air Sous Vide-läget använder lågtempererad varmluft för att implementera Sous Vide-läget utan ånga eller vattentanken. I det här läget håller ugnen konstant låg temperatur inne i tillagningsutrymmet, och lagar mat som kan behålla sin ursprungliga doft och näringsämnen samtidigt som den erbjuder berikad smak och mjuk konsistens.

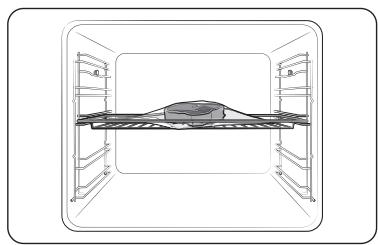

1. Lägg maten i en ren vakuumpåse och förslut

den. Lägg sedan maten i gallerposition 3 i ugnen. OBS

Använd endast färska och ingredienser av hög kvalitet. Tvätta dem rent och förvara i kylen. Använd värmebeständiga vakuumpåsar för att flytta och lagra ingredienser. Återanvänd aldrig de värmebeständiga vakuumpåsarna. Tillagningstiden beror på matens tjocklek. Tillsatser av salt eller socker kan också förkorta tillagningstiden. Tips Drift

• För att behålla den ursprungliga smaken rekommenderar vi att du använder färre antal örter och kryddor än i vanliga recept.
• Kött och fiske ger då bättre smak när det steks och serveras.
• Om den inte serveras direkt efter tillagning, lägg maten i isvatten och svalna helt. Förvara den sedan under 5 °C för att behålla doft och konsistens på maten. - Undantagsvis rekommenderas vi att äta kycklingen direkt efter tillagning.

2. Vrid lägesväljaren för att välja

3. Vrid på värderatten för att ändra

standardtemperatur. Ange den föreslagna temperaturen för din mat som rekommenderas i tillagningsguiden. Standardtemperatur är ca 60 °C. (Du kan ändra temperaturen med 1 °C åt gången.) 24 Svenska Vi rekommenderar att förvärma ugnen för bästa resultat. Tid (timmar) Mat Klarhet Tillbehör Nivå Temp. (°C) Tid (timmar)

2-3 Mat Klarhet Tillbehör Nivå Temp. (°C) Stek, 4cm tjock Rått Galler

3-4 Söt potatis, skivad

2-3 Kyckling, bröst Fläskkarré Galler

3-4 Kyckling, bröst Fst Galler

• Koka hönsägg utan vakuumförsegling. Fisk Svenska 25 Drift Stekt Stekt Drift Stoppa tillagning Specialfunktion När tillagning pågår vrider du lägesväljaren till “ ”. Ugnen stängs av efter några sekunder. Anledningen är att ugnen väntar några sekunder med att acceptera kommandon så att användare kan korrigera ett felaktigt val. Lägg till speciella eller ytterligare funktioner för att förbättra din matlagningsupplevelse. Specialfunktioner är inte aktiverade i Dual Cook-läge.

1. Vrid lägesväljaren för att välja

För att sluta tillaga mat för ett enskilt utrymme Följ dessa instruktioner för att stoppa tillagningen i Dual Cook-läge.

för att avbryta tillagningen. Drift

för att välja det övre utrymmet, eller tryck på för att välja det nedre utrymmet. -ikonen kommer att blinka för det valda utrymmet.

3. Tryck på OK. Ugnen slutar tillaga mat med det

valda utrymmet. 26 Svenska

2. Vrid på värderatten för att välja en funktion

och tryck sedan på OK. Standardtemperaturen visas.

3. Ställ in tillagningstid och/eller temperatur om

du behöver detta. Se Vanliga inställningar avsnittet för detaljer.

4. Tryck på OK för att starta funktionen.

Läge Föreslagen Temperatureområden temperatur (°C) (°C) Natural Steam (endast tillämpliga modeller) Instruktioner

Använd denna endast för att hålla mat varm som nyss tillagats.

Använd denna för att värma rätter eller ugnskärl.

Detta läge används för upptining av frysta produkter, bakverk, frukt, kakor, grädde och choklad. Upptiningstiden beror på matens typ, storlek och mängd.

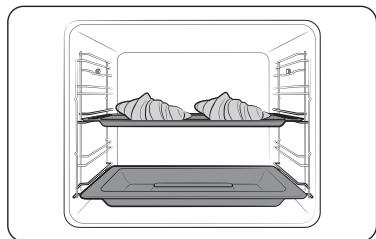

Avfrostning 30-60 Med Natural Steam kan du baka bröd som är knaprigt på utsidan och fuktig inuti. Vi rekommenderar att förvärma ugnen för bästa resultat.

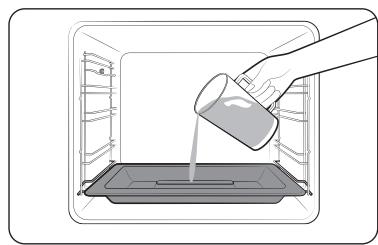

1. Sätt i ångbrickan på botten av facket.

2. Fyll 250 ml vatten på plåten endast när ugnen

är kall. -läge och välj Naturlig Drift

4. Tryck på värderatten för att ställa in

5. Tryck på OK för att starta förvärmningen.

6. Sätt in maten i ugnen på valfritt galler och

påbörja tillagningen. Automatisk tillagning För oerfarna kockar erbjuder ugnen totalt 50 automatiska matlagningsrecept. Dra nytta av den här funktionen för att spara tid eller för att lära dig snabbare. Tillagningstiden och temperaturen kommer att justeras enligt det valda receptet.

1. Vrid lägesväljaren för att välja

• Fyll inte på vatten under tillagning eller när ugnen är varm.
• När ugnen svalnar helt efter att ha använt Naturlig ånga-funktionen, använd en våt trasa för att torka av botten av utrymmet.
• För att ta bort vattenavlagringar som bildas efter att ha använt ugnen under en längre tid, använd då en mjuk trasa med rengöringsmedel. Naturlig ånga fungerar endast med Varmluft -läge. Mat Tillbehör Nivå Temp. (°C) Tid (min.) Croissants, 4-6 bitar Universalplåt

20-30 Vitt bröd Galler

2. Vrid på värderatten för att välja ett program

och tryck sedan på OK.

3. Vrid värderatten för att välja en

serveringsstorlek. Viktintervallet beror på programmet.

4. Tryck på OK för att börja laga.

• Vissa av objekten i Program för automatisk tillagning inkluderar förvärmning. För dessa poster visas förvärmningsförloppet. Sätt in maten i ugnen efter förvärmningssignalen. Tryck sedan på Tillagningstid för att starta Auto Cook.
• Mer information finns i Program för automatisk tillagning avsnittet i den här handboken. Rengöring Dubbelt kokningsläge

1. Sätt i avdelaren i nivå 3 för att på så sätt

aktivera Dual Cook-läget. Två rengöringslägen är tillgängliga för dig. Denna funktion sparar tid genom att minimera behovet av regelbunden manuell rengöring. Den återstående tiden visas på displayen under denna process. Funktion

2. Vrid lägesväljaren för att välja

Instruktioner Detta är användbart för att rengöra lätt smuts med ånga. Pyrolytic har termisk rengöring vid hög temperatur. Det bränner nämligen bort oljiga rester för att underlätta manuell rengöring. 1 t 50 m (standard inställning) / 2 t 10 m / 2 t 30 m OBS

för att välja det övre utrymmet, eller tryck på för att välja det nedre utrymmet. -ikonen visas på det valda utrymmet.

4. Vrid Värderatten för att välja ett program för

det övre facket och tryck på OK.

5. Vrid värderatten för att välja en

serveringsstorlek. Viktintervallet beror på programmet.

6. Tryck på OK för att börja laga.

Drift Funktionen med en asterisk (*) är endast tillgänglig med tillämpliga modeller. Ångrengöring Detta är användbart för att rengöra lätt smuts med ånga. Denna funktion sparar tid genom att minimera behovet av regelbunden manuell rengöring. Den återstående tiden visas på displayen under denna process.

1. Häll 400 ml (3/4 pint) vatten på botten av

ugnen och stäng ugnsluckan.

2. Vrid lägesväljaren för att välja

OBS Mer information finns i Program för automatisk tillagning avsnittet i den här handboken. Svenska 29 Drift

3. Vrid på värderatten för att välja C 1 och tryck

sedan på OK. Ångrengöring pågår i 26 minuter. Pyrolytic Pyrolytic har termisk rengöring vid hög temperatur. Det bränner nämligen bort oljiga rester för att underlätta manuell rengöring. OBS

4. Använd en torr trasa för att rengöra inuti

ugnen. VARNING Den pyrolytiska funktionen är endast tillgänglig med tillämpliga modeller.

1. Ta bort alla tillbehör, inklusive sidoskenorna,

och torka bort stora bitar av föroreningar manuellt inifrån ugnen. Annars kan de orsaka lågor under rengöringscykeln, vilket kan leda till brand.

2. Vrid lägesväljaren för att välja

3. Vrid på värderatten för att välja C 2 och tryck

sedan på OK. Öppna inte dörren förrens cykeln är klar. Vattnet inuti ugnen är mycket varmt och det kan orsaka brännskador. OBS

• Om ugnen är kraftigt nedsmutsad med fett, till exempel efter stekning eller grillning, rekommenderas att man tar bort hård smuts manuellt med ett rengöringsmedel innan du aktiverar Ångrengöring.
• Lämna ugnsluckan på glänt när cykeln är klar. Detta för att den inre emaljytan ska torka ordentligt.
• Om ugnen är varm inuti aktiveras inte rengöringen. Vänta därför tills ugnen svalnat, och försök igen.
• Häll inte vatten på botten med kraft. Gör det försiktigt. Annars rinner vattnet över ur fronten av ugnen. 30 Svenska

4. Vrid på värderatten för att välja en

rengöringstid från 3 nivåer: 1 tim 50 min (standardinställning), 2 tim 10 min och 2 tim30 min.

5. Tryck på OK för att börja rengöringen.

6. När du är klar, vänta tills ugnen svalnat och

torka sedan av luckan längs kanterna med en våt trasa. FÖRSIKTIGHET

• Rör inte ugnen eftersom ugnen blir väldigt varm under cykeln.
• För att undvika olyckor, håll barn borta från ugnen.
• När cykeln är klar, stäng inte av medan kylfläkten är igång för att kyla ner ugnen. Timer Timern hjälper dig att kontrollera tiden eller drifttiden medan du lagar mat.

• När cykeln startar blir ugnen varm inuti. Dörren kommer då att låsas av säkerhetsskäl. När cykeln är klar och ugnen svalnar kommer luckan att låsas upp.
• Se till att du tömmer ugnen innan du rengör den. Tillbehör kan deformeras på grund av höga temperaturer inuti ugnen.

2. Vrid på värderatten för att ställa in tiden och

tryck sedan på OK. Du kan ställa in tiden till max 23 timmar och 59 minuter. OBS Ljud På/Av

1. Tryck på och håll

nedtryckt i tre sekunder för att tysta ljudet. 1 börjar blinka.

2. Välj 1 och tryck på OK. Rotera sedan på

värderatten för att ställa in den till På och tryck på OK.

3. Upprepa steg 1 och 2, ställ in den till Av och

tryck på OK för att aktivera ljudet. Wi-Fi På/Av

1. Tryck på och håll

nedtryckt i tre sekunder för att aktivera Wi-Fi. 1 börjar blinka.

2. Välj 2 och tryck på OK. Rotera sedan på

värderatten för att ställa in den till På och tryck på OK.

3. Upprepa steg 1 och 2, ställ in den till Av och

tryck på OK för att inaktivera Wi-Fi. Svenska 31 Drift

• När tiden har gått ut piper ugnen med ett blinkande meddelande "0:00" på bildskärmen.
• Du kan ändra timerinställningarna när som helst. Smart tillagning Manuell tillagning VARNING för akrylamid Akrylamid, som produceras vid bakning av stärkelsehaltig mat som potatischips, pommes frites och bröd kan orsaka hälsoproblem. Det rekommenderas att tillaga dessa livsmedel vid låga temperaturer och undvika överkokning, hårt knapriga eller bränning. OBS
• Förvärmning rekommenderas för alla tillagningslägen om inget annat anges i Smart tillagning.
• När du använder Eco Grill, lägg maten i mitten av tillbehörsfacket. Smart tillagning Tillbehörstips Din ugn levereras med ett annat antal eller typ av tillbehör. Du kanske noterar att vissa tillbehör saknas i tabellen nedan. Men även om du inte har de exakta tillbehören som anges i denna Smart tillagning kan du följa med på det du redan har och uppnå samma resultat.
• Bakplåten och Universalbrickan är utbytbara.
• När du lagar fet mat rekommenderar vi att du placerar en bricka under gallret för på så sätt samla upp oljerester. Om din ugn är försedd med trådställsinsatsen kan du använda den tillsammans med brickan.
• Om din ugn är försedd med universalbrickan eller den extra djupplåten, eller både och, är det bättre att använda den som är djupare då du lagar fet mat. 32 Svenska Bakning Vi rekommenderar att förvärma ugnen för bästa resultat. Mat Tillbehör Nivå Sockerkaka Ugnsgaller, Ø 25-26 cm plåt Marmorerad kaka Typ av värmning Temp. (°C) Tid (min.)

160-170 35-40 Trådställ, Gugelhopfplåt

190-200 50-60 Jästkaka på bricka med frukt och smulor Universalplåt

180-190 25-35 Mat Tillbehör Nivå Äppelpaj Galler, Ø 20 cm form Kyld pizza Universalplåt Typ av värmning Temp. (°C) Tid (min.)

180-200 5-10 Rostning Mat Nivå Ryggbiff av nöt, 1 kg Galler + universalplåt Urbenad kalvrygg, 1,5 kg Typ av värmning Tillbehör Nivå Typ av värmning Temp. (°C) Tid (min.) Fågel (Kyckling/Anka/Kalkon) Kyckling, hel, 1,2 kg * Galler + universalplåt (för att fånga upp dropp)

200-220 25-35 Ankbröst Galler + universalplåt

• Vänds efter halva tiden. Svenska 33 Smart tillagning Tillbehör Mat Smart tillagning Grillning Vi rekommenderar att förvärma ugnen med stort grilläge. Vänds efter halva tiden. Mat Tillbehör Nivå Rostat bröd Galler Rostat bröd med ost Universalplåt Typ av värmning Fryst färdigmat Nivå Fryst pizza, 0,4-0,6 kg Galler Smart tillagning Tid (min.)

190-200 10-15 Frysta baguetter med pålägg Galler + universalplåt

260-270 10-15 Kyckling, bröst Galler + universalplåt

230-240 25-30 Fläsk Fågel Typ av värmning Temp. (°C) Tid (min.) Nötkött 34 Svenska Tillbehör Temp. (°C) Bröd

• Vänd efter 2/3 av stektiden. Mat Förstekning Detta läge inkluderar en automatisk uppvärmningscykel upp till 220 °C. Övervärmaren och varmluftsfläkten är igång under bryningen av köttet. Efter detta steg tillagas maten varsamt med den låga temperaturen i förvalet. Denna process utförs medan de övre och nedre värmarna är i drift. Detta läge är lämpligt för köttstekar och fågel. Mat Tillbehör Nivå Temp. (°C) Tid (timmar) Rostbiff Galler + universalplåt

80-100 3-4 Ekokonvektion Detta läge använder det optimerade värmesystemet så att du sparar energi under tillagningen av dina rätter. Tiderna för denna kategori rekommenderas att inte förvärmas före tillagning för att spara mer energi. Du kan öka eller minska tillagningstiden och/eller temperaturen efter dina önskemål. Mat Tillbehör Nivå Temp. (°C) Tid (min.) Fruktsmulpaj, 0,8-1,2 kg Galler

180-200 25-35 Ankbröst Galler + universalplåt

200-220 30-45 Helstekt ryggbiff av nötkött, 0,8-1,2 kg Galler + universalplåt

200-220 25-35 Svenska 35 Smart tillagning Fläskstek Smart tillagning Dubbel tillagning Innan du använder dubbel tillagning, sätt in avdelaren i ugnen. Vi rekommenderar att förvärma ugnen för bästa resultat. Följande tabell presenterar 5 dubbla tillagningsguider som vi rekommenderar för matlagning, stekning och bakning. Genom att använda dubbel tillagning kommer du att kunna tillaga din huvudrätt och tillbehör efterrätt samtidigt.

• Med hjälp av dubbel tillagning kan förvärmningstiden förlängas. Nej Del Mat Tillbehör Nivå Typ av Temp. (°C) Tid (min.) värmning

Övre Sockerkaka Galler, Ø 2526cm plåt

160-170 70-80 Övre Pitabröd Universalplåt

180-190 45-50 36 Svenska Del Mat Tillbehör Nivå

Övre Kyckling, klubba Galler + universalplåt

190-200 30-35 Övre Fiskfilé, ugnsstekt Galler + universalplåt

40-45 Nedre Typ av Temp. (°C) Tid (min.) värmning Nej Du kan också använda övre eller nedre zonen endast för att spara ström. Tillagningstiden kan förlängas när du använder separerad zon. Vi rekommenderar att förvärma ugnen för bästa resultat. Övre Mat Tillbehör Nivå Småkakor Universalplåt Scones Typ av värmning Temp. (°C) Tid (min.)

230-250 30-35 Program för automatisk tillagning FÖRSIKTIGHET Mat som lätt kan förstöras (som mjölk, ägg, fisk, kött eller fågel) bör inte stå i ugnen i mer än 1 timme innan tillagningen börjar, och bör tas bort omedelbart när tillagningen är klar. Att äta skämd mat kan leda till sjukdom från matförgiftning. Enkel tillagning Följande tabell visar 40 automatiska program för matlagning, stekning och bakning. Den innehåller deras kvantiteter, vikt och lämpliga rekommendationer. Tillagningslägen och tider har förprogrammerats för din bekvämlighet. Du hittar några recept för de automatiska programmen i din instruktionsbok. De automatiska tillagningsprogrammen 1 till 19 samt 38 och 39 inkluderar förvärmning och visar förvärmningsförloppet. Sätt in maten i ugnen efter förvärmningssignalen. Tryck sedan på OK för att starta Automatisk tillagning. Använd alltid ugnsvantar när du tar ut maten. Nedre Kod Mat Tillbehör Nivå Småkakor Universalplåt Marmorerad kaka Typ av värmning Temp. (°C) Tid (min.)

Mat Potatisgratäng Vikt (kg) Tillbehör Nivå 1,0-1,5 Galler

Laga färskpotatisgratäng i en ugnssäker form, 22-24 cm. Starta programmet efter förvärmningssignalen och sätt formen på mitten av gallret. 0,8-1,2

Laga färsk grönsaksgratäng i en ugnssäker form, 22-24 cm. Starta programmet efter förvärmningssignalen och sätt formen på mitten av gallret. Svenska 37 Smart tillagning VARNING

• Förvärm inte ugnen. Smart tillagning Kod

Pastapudding med 22-24 cm ugnssäker form. Starta programmet efter förvärmningssignalen och sätt formen på mitten av gallret. 1,0-1,5

Förbered croissanter (kyld färdiglagad deg). Sätt ett bakplåtspapper på universalplåten. Starta programmet efter förvärmningssignalen och sätt plåten i ugnen. 0,3-0,4

Förbered äppelpaj i en 20-24 cm rund metallform. Starta programmet efter förvärmningssignalen och sätt formen på mitten av gallret. 0,3-0,4

Lägg äppelbröd på bakplåtspapper på universalplåten. Starta programmet efter förvärmningssignalen och sätt plåten i ugnen. Vikt (kg) Tillbehör Nivå 0,4-0,5 Galler

Sätt degen i en svart smörad bakform för tårtbotten. Starta programmet efter förvärmningssignalen och sätt formen på mitten av gallret. 1,2-1,5 A 10 Quiche Lorraine

Lägg ingredienserna till ratatouille i en kastrull med lock. Starta programmet efter förvärmningssignalen och sätt formen på mitten av gallret. Ugnsstek med lock. Rör före servering. 1,2-1,4

Laga hemlagad lasagne med 22-24 cm ugnssäker form. Starta programmet efter förvärmningssignalen och sätt formen på mitten av gallret. 1,2-1,5

Galler Kod Formfranska Limpa på flera sädesslag Fralla

Förbered degen och lägg i en svart rektangulär ugnsform (längd 25 cm). Starta programmet efter förvärmningssignalen och sätt formen på mitten av gallret. 0,3-0,5 A 13 Galler Förbered degen och lägg i en svart rektangulär ugnsform (längd 25 cm). Starta programmet efter förvärmningssignalen och sätt formen på mitten av gallret. 0,8-0,9 A 12

Förbered quichedeg och lägg i en rund quicheform med 25 cm diameter. Starta programmet. Sätt i fyllning efter förvärmningssignalen och sätt formen i mitten på gallret. 0,6-0,7 A 11 Galler Universalplåt

Förbered bullar (kyld färdig deg). Sätt ett bakplåtspapper på universalplåten. Starta programmet efter förvärmningssignalen och sätt plåten i ugnen. Kod A 14 Mat Fruktsmulpaj Vikt (kg) Tillbehör Nivå 0,8-1,2 Galler

Lägg färsk frukt (hallon, björnbär, äppelskivor eller päronskivor) i ugnsform 22-24 cm. Fördela smulor ovanpå. Starta programmet efter förvärmningssignalen och sätt formen på mitten av gallret. 0,5-0,6 A 15 Scones Sockerkaka A 18 Holländsk sockerkakslängd Galler Galler Brownies A 20 A 21 Stek på ryggbiff Långsamt tillagad rostbiff

Förbered degen och lägg i en svart rektangulär ugnsform (längd 25 cm). Starta programmet efter förvärmningssignalen och sätt formen på mitten av gallret. Vikt (kg) Tillbehör Nivå 0,7-0,8 Galler

Förbered tårtsmeten i en ugnssäker form på 20-24 cm. Starta programmet efter förvärmningssignalen och sätt formen på mitten av gallret. 0,8-1,2

Förbered kaksmeten och lägg i en rund tårt- eller kakform av metall. Starta programmet efter förvärmningssignalen och sätt formen på mitten av gallret. 0,7-0,8 A 19 Mat A 23 Lammstek med ben Galler

Krydda köttet och låt stå i kylskåp en timma. Lägg på gallret med fettsidan upp. 0,8-1,2 Galler

Krydda köttet och låt stå i kylskåp en timma. Lägg på gallret med fettsidan upp. 0,4-0,8 Galler

Marinera lammkotletterna med örter och kryddor och lägg dem på galler. 1,0-1,4 Galler

Marinera lammet och lägg på gallret. A 24 Fläskstek med knaprig svål 0,8-1,2 Galler

Lägg fläsksteken med fettsidan uppåt på gallret. Svenska 39 Smart tillagning Marmorerad kaka Galler Förbered kaksmeten och lägg i en rund bakform i svart metall med 26 cm diameter. Starta programmet efter förvärmningssignalen och sätt formen på mitten av gallret. 0,7-0,8 A 17

Sätt sconesen (5-6 cm i diameter) på bakplåtspapper på universalplåten. Starta programmet efter förvärmningssignalen och sätt plåten i ugnen. 0,5-0,6 A 16 Universalplåt Kod Smart tillagning Kod Mat A 25 Revbenspjäll Vikt (kg) 0,8-1,2 Tillbehör Nivå Galler

A 26 Hel kyckling A 27 Kyckling, bröst Galler

Skölj och rengör kycklingen. Borsta kycklingen med olja och kryddor. Lägg den med bröstsidan nedåt på gallret och vänd den så fort ugnen piper. 0,5-0,9 Galler Universalplåt Mat Forell A 32 Sjötunga Lax, stek/filé Marinera brösten och lägg på gallret. Smart tillagning A 28 Kyckling, klubba 0,5-0,9 Galler

Lägg ankbröst med fettsidan uppåt på gallret. Den första inställningen är för medium, den andra för medel-välgräddad tillagningsnivå. 0,3-0,7 Universalplåt Rostade grönsaker Bakade potatishalvor A 36 Frysta ugnschips

Lägg forellfiléer med skinnsidan uppåt på universalbrickan. Universalplåt

Skölj och förbered skivor av zucchini, äggplanta, paprika, lök och körsbärstomater. Borsta med olivolja, örter och kryddor. Lägg ut jämnt på universalplåten. 0,5-0,9 A 35

Skölj och rengör filéerna eller stekarna. Lägg filéerna med skinnytan upp på gallret. 0,3-0,7 A 34 Borsta med olja och kryddor och lägg på gallret. Nivå Galler Lägg sjötungan på bakplåtspapper på universalplåten. Skär ytligt med kniv. 0,3-0,7 A 33 Tillbehör Skölj och rengör fisken och lägg den på gallret. Tillsätt citronsaft, salt och kryddor inuti fisken. Skär skinnytan med kniv. Borsta med olja och salt. 0,3-0,7

Vikt (kg) 0,3-0,7 A 31 Lägg revbensspjället på gallret. 1,0-1,4 Kod Universalplåt

Skär stora potatisar (vardera 200 g) i halvor på längden. Lägg med snittsidan uppåt på universalplåten och pensla med olivolja, örter och kryddor. 0,3-0,7 Universalplåt

Fördela frysta ugnschips jämnt på universalplåten. Kod A 37 Mat Frysta potatisklyftor Vikt (kg) Tillbehör Nivå 0,3-0,7 Universalplåt

Fördela de frysta potatisklyftorna jämnt på universalplåten. 0,3-0,7 A 38 Fryst pizza Hemlagad pizza

Galler Förbered degen i en skål och täck med plastfolie. Sätt på mitten av gallret.

Följande tabell visar 10 automatiska program för matlagning, stekning och bakning. Du kan använda bara den övre zonen eller den nedre zonen eller använda den övre och nedre zonen samtidigt. Programmet innehåller dess kvantiteter, viktintervall och lämpliga rekommendationer. Tillagningslägen och tider har förprogrammerats för din bekvämlighet. Du hittar några recept för de automatiska programmen i din instruktionsbok. Alla dubbla automatiska tillagningsprogram inkluderar förvärmning och visar förvärmningsförloppet. Sätt in maten i ugnen efter förvärmningssignalen. Tryck sedan på Tillagningstid för att starta Auto Cook. VARNING Använd alltid ugnsvantar när du tar ut maten.

Mat Potatisgratäng Vikt (kg) Tillbehör Nivå 1,0-1,5 Galler

Laga färskpotatisgratäng i en ugnssäker form, 22-24 cm. Starta programmet efter förvärmningssignalen och sätt formen på mitten av gallret. 1,0-1,5

Laga hemlagad lasagne med 22-24 cm ugnssäker form. Starta programmet efter förvärmningssignalen och sätt formen på mitten av gallret. 0,5-0,9 Galler

Borsta med olja och kryddor och lägg på gallret. Svenska 41 Smart tillagning Jäsning av deg Universalplåt Förbered hemlagad pizza med jästdegen och lägg den på universalbrickan. Vikten inkluderar deg och ingredienser såsom sås, grönsaker, skinka och ost. Starta programmet efter förvärmningssignalen och sätt plåten i ugnen. 0,3-0,7 A 40

Starta programmet. Efter förvärmningssignalen läggs den frysta pizzan på mitten av gallret. 0,8-1,2 A 39 Galler Dubbel tillagning Smart tillagning Kod Mat

Frysta ugnschips Vikt (kg) Tillbehör Nivå 0,5-0,9 Universalplåt

Skär stora potatisar (vardera 200 g) i halvor på längden. Lägg med snittsidan uppåt på universalplåten och pensla med olivolja, örter och kryddor. 0,3-0,7 Universalplåt

Tillbehör Nivå 0,8-1,2 Universalplåt

Förbered hemlagad pizza med jästdegen och lägg den på universalbrickan. Vikten inkluderar deg och ingredienser såsom sås, grönsaker, skinka och ost. Starta programmet efter förvärmningssignalen och sätt plåten i ugnen.

Du kan välja ett automatiskt program för den nedre och övre zonen och laga mat samtidigt. Mat Äppelpaj Vikt (kg) Tillbehör Nivå 1,2-1,4 Galler

Smart tillagning Förbered äppelpaj i en 20-24 cm rund metallform. Starta programmet efter förvärmningssignalen och sätt formen på mitten av gallret. Äppelsmördeg

Lägg äppelbröd på bakplåtspapper på universalplåten. Starta programmet efter förvärmningssignalen och sätt plåten i ugnen. 1,2-1,5 Galler

Förbered quichedeg och lägg i en rund quicheform med

22 - 24 cm diameter. Starta programmet. Sätt i fyllning

efter förvärmningssignalen och sätt formen i mitten på gallret. 0,3-0,7 42 Svenska Hemlagad pizza Vikt (kg) Fördela frysta ugnschips jämnt på universalplåten. 0,3-0,4

Starta programmet. Efter förvärmningssignalen läggs den frysta pizzan på mitten av gallret. FÖRSIKTIGHET När du använder antingen den övre eller nedre zonen kan fläkten och värmaren i den andra zonen sättas igång för optimala prestanda. Den zon som inte används får inte användas för några oavsiktliga ändamål. Testrätter

Förvärm den tomma ugnen i 5 minuter med funktionen Stor Grill. Enligt standard EN 60350-1. Mattyp

Rekommendationerna för bakning avser en förvärmd ugn. Använd inte funktionen Snabb förvärmning. Placera alltid plåtarna med den lutande sidan mot luckan. Mattyp Småkakor Fettfri sockerkaka Äppelpaj Universalplåt Universalplåt Galler + Isärtagbar ugnsform (Mörk yta, Ø 26 cm) Temp. (°C) Tid (min.)

(Max) 1-2 Galler + Universalplåt (för att fånga upp dropp)

• Vänd efter 2/3 av tillagningstiden.

Mattyp Hel kyckling * 1,3-1,5 Hel kyckling * 1,5-1,7 kg Tillbehör Galler + Universalplåt (för att fånga upp dropp) Galler + Universalplåt (för att fånga upp dropp) Nivå Typ av värmning Temp. (°C) Tid (min.)

• Vänd efter halva tiden.

ka tillagningstiden med 5 minuter om du lagar mat i konventionellt läge med en ugnsform av glas (Ø 26 cm). ** T vå kakor läggs på gallret längst bak till vänster och längst fram till höger. *** T vå kakor på varandra i mitten. Svenska 43 Smart tillagning Mördegskaka Tillbehör Vitt rostat bröd Typ av värmning Tillbehör Smart tillagning Samling av vanliga automatiska recept Potatisgratäng Ingredienser Anvisningar 800 g potatis, 100 ml mjölk, 100 ml grädde, 50 g uppvispade hela ägg, 1 msk vardera salt, peppar, muskotnöt, 150 g riven ost, smör, timjan Skala potatisen och skiva den till 3 mm tjocklek. Gnid in smöret över hela ytan på en gratängform (22-24 cm). Bred ut skivorna på en ren handduk och håll dem täckta med handduken medan du förbereder resten av ingredienserna. Blanda resten av ingredienserna förutom riven ost i en stor skål och rör om väl. Lägg potatisskivorna i formen lätt överlappande och häll blandningen över potatisen. Fördela den rivna osten över ytan och grädda. Efter tillagning, servera beströdd med några färska timjanblad. Smart tillagning Grönsaksgratäng Ingredienser 800 g grönsaker (squash, tomat, lök, morot, paprika, förkokt potatis), 150 ml grädde, 50 g uppvispade hela ägg, 1 msk salt, ört (peppar, persilja eller rosmarin), 150 g riven ost, 3 msk olivolja, några timjanblad Anvisningar Skölj grönsakerna och skiva dem i 3-5 mm skivor. Lägg skivorna i en gratängform (22-24 cm) och häll oljan på grönsakerna. Blanda resten av ingredienserna förutom riven ost och häll detta på grönsakerna. Fördela den rivna osten över ytan och grädda. Efter tillagning, servera bestrött med några färska timjanblad. 44 Svenska Lasagne Ingredienser 2 msk olivolja, 500 g malet nötkött, 500 ml tomatsås, 100 ml nötköttsbuljong, 150 g torra skivor lasagnes, 1 lök (hackad), 200 riven ost, 1 tsk vardera torkade persiljeblad, oregano, basilika Anvisningar Förbered tomat- och köttsås Hetta upp oljan i en stekpanna och stek sedan nötfärsen och den hackade löken i cirka 10 minuter tills den fått färg överallt. Häll över tomatsås och köttbuljong och tillsätt de torkade örterna. Koka upp och låt sedan sjuda i 30 min. Koka lasagneplattorna enligt anvisningarna på förpackningen. Lägg på lasagneplattorna, köttsåsen och osten, varv på varv. Strö sedan jämnt med resterande ost ovanpå. Sätt in i ugnen. Äppelpaj Quiche Lorraine

• Pajskal: 275 g mjöl, 1/2 matsked salt, 125 g florsocker, 8 g vaniljsocker, 175 g kallt smör, 1 ägg (vispat)
• Fyllning: 750 g fasta hela äpplen, 1 msk citronsaft, 40 g socker, 1/2 msk kanel, 50 g russin utan kärnor, 2 msk ströbröd Anvisningar Sikta mjölet med saltet ovanför en stor skål. Sikta florsockret tillsammans med vanlijsockret. Skär smöret med två knivar genom mjölet till små tärningar. Tillsätt3/4 av det vispade ägget. Knåda alla ingredienser i matberedaren tills en smulig massa uppstår. Forma degen till en boll med händerna. Slå in den i plastfolie och låt den stå kallt i ca 30 min. Smörj den isärtagbara ugnsformen (24-26 cm diameter) och pudra ytan med mjöl. Kavla ut 3/4 av degen till 5 mm tjocklek. Lägg i formen (botten och sidor). Skala och ta ur äpplena. Skär dem i tärningar på ca 3/4 x 3/4 cm. Droppa på citronsaft på äpplebitarna och blanda väl. Skölj vinbär och russin väl och låt dem torka. Tillsätt socker, kanel, russin och vinbär. Blanda väl och strö botten av degen med ströbröd. Tryck lätt. Kavla ut resten av degen. Skär degen i smala remsor och lägg dem i kors på fyllningen. Borsta pajen jämnt med resten av ägget. Ingredienser

• Pajskal: 200 g vanligt mjöl, 80 g smör, 1 ägg
• Fyllning: 75 g fettfritt bacon i tärningar, 125 ml grädde, 125 g crème fraiche, 2 ägg, vispad, 100 g riven ost från Schweiz, salt och peppar Anvisningar Lägg mjöl, smör och ägg i en skål och blanda till en mjuk deg och låt den sedan vila i kylen i 30 min. Kavla ut degen och lägg i den smorda keramikformen för quiche (25 cm diameter). Hacka hål i botten med en gaffel. Blanda ägg, grädde, crème fraiche, ost, salt och peppar. Häll den på degen precis före gräddning. Fruktsmulpaj Ingredienser

• Fyllning: 200 g mjöl, 100 g smör, 100 g socker, 2 g salt, 2 g kanelpulver
• Frukt: 600 g blandad frukt Anvisningar Blanda alla ingredienser till smulfyllning. Lägg på fruktblandningen i en ugnsform ovanpå smulorna. Svenska 45 Smart tillagning Ingredienser Smart tillagning Hemlagad pizza Revbenspjäll Ingredienser

• Pizzadeg: 300 g mjöl, 7 g torkad jäst, 1 msk olivolja, 200 ml varmt vatten, 1 msk socker och salt
• Fyllning: 400 g skivade grönsaker (aubergine, zucchini, lök, tomat), 100 g skinka eller bacon (hackad), 100 g riven ost Anvisningar Lägg mjöl, jäst, olja, salt, socker och varmt vatten i en skål och blanda till en fuktig deg. Knåda i mixer eller för hand ca 5-10 min. Täck med lock och ställ in i ugnen i 30 minuter vid 35 °C för att jäsa. Kavla ut degen på mjölat underlag till en rektangel och lägg på plåten eller pizzaplåten. Bred ut tomatpurén på degen och lägg på skinka, svamp, oliv och tomat. Strö jämnt med ost ovanpå och grädda. Stek på ryggbiff Smart tillagning Ingredienser 1 kg oxfilé, 5 g salt, 1 g peppar, 3 g vardera rosmarin, timjan Anvisningar Krydda köttet med salt, peppar och rosmarin och låt stå i kylen i 1 timme. Lägg den på gallret. Sätt i ugnen och grädda. Örtrostade lammkotletter Ingredienser 1 kg lammkotletter (6 stycken), 4 stora vitlöksklyftor (pressade), 1 msk färsk timjan (krossad), 1 msk färsk rosmarin (krossad), 2 msk salt, 2 msk olivolja Anvisningar Blanda salt, vitlök, örter och olja och tillsätt lammet. Vänd i blandningen och låt stå i rumstemperatur i minst 30 min till 1 timme. 46 Svenska Ingredienser 2 rack revbensspjäll, 1 msk svartpepparkorn, 3 lagerblad, 1 lök (hackad), 3 vitlöksklyftor (hackad), 85 g farinsocker, 3 msk Worcestershiresås, 2 msk tomatpuré, 2 msk olivolja Anvisningar Gör en grillsås. Hetta upp i stekpanna och tillsätt löken. Sautera och tillsätt övriga ingredienser. Stek och sänk värmen och låt sjuda i 30 minuter tills den tjocknat. Marinera revbenspjällen med grillsåsen minst 30 min till 1 h. Underhåll Rengöring VARNING
• Se till att ugnen och dess tillbehör har svalnat före rengöringen.
• Använd inte slipande rengöringsmedel, hårda borstar, skursvampar eller trasor, stålull, knivar eller andra slipande material. Ugnens insida
• För rengöring av ugnen invändigt, använd en ren trasa och ett milt rengöringsmedel eller varmt vatten med diskmedel.
• Rengör inte luckans tätning för hand.
• För att undvika skador på de emaljerade ugnsytorna, använd endast vanliga ugnsrengöringsmedel.
• För att ta bort envis smuts, använd ett speciellt ugnsrengöringsmedel.
• När temperaturen på kokutrymmet ökar vid en inledande period kan du upptäcka några fläckar på dörrens inre glas. Om detta händer, stäng av ugnen och vänta tills den svalnat igen. Använd sedan hushållspapper eller neutralt tvättmedel med en ren trasa för att torka rent det inre glaset. Katalytisk emaljyta (endast tillämpliga modeller) De avtagbara delarna är belagda med mörkgrå katalytisk emalj. De kan smutsas ned med olja och fett som stänks av den cirkulerande luften vid konvektionsuppvärmning. Dessa föroreningar brinner dock bort vid ugnstemperaturer på 200 °C eller högre.

1. Ta bort samtliga tillbehör från insidan av ugnen.

2. Rengör insidan av ugnen.

3. Välj konvektionsläge med maxtemperatur och kör cykeln i en timme.

Lucka Ta inte bort luckan annat än i rengöringssyfte. Följ dessa instruktioner för att ta bort luckan för rengöring. VARNING Ugnsluckan är tung.

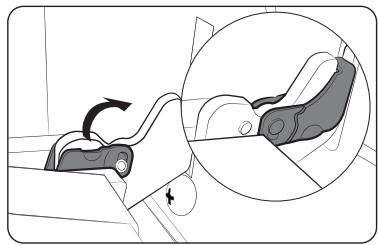

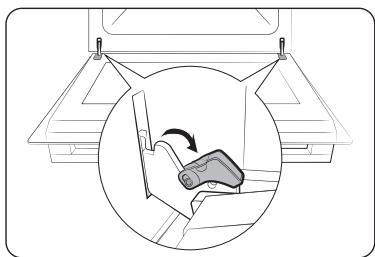

1. Öppna dörren och fäll upp klämmorna vid båda

gångjärnen. För att rengöra utsidan av ugnen som ugnsluckan, handtaget och displayen, använd en ren trasa och ett milt rengöringsmedel eller varmt vatten med diskmedel och torka med hushållspapper eller torr handduk. Fett och smuts kan finnas kvar, speciellt runt handtaget på grund av den heta luften som kommer inifrån. Det rekommenderas att rengöra handtaget efter varje användning. Tillbehör Tvätta tillbehören efter varje användning och torka dem med en kökshandduk. För att ta bort envisa föroreningar, blötlägg de använda tillbehören i varmt vatten med diskmedel i cirka 30 minuter innan du tvättar dem. Underhåll Ugnens utsida

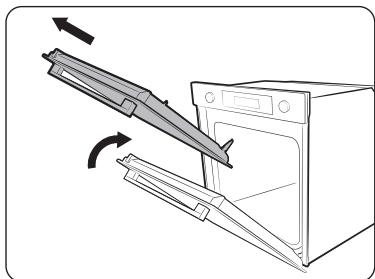

2. Stäng luckan ca 70°. Håll ugnsluckan i sidorna

med båda händerna och lyft och dra uppåt tills gångjärnen tas bort.

3. Rengör luckan med vatten med diskmedel och

en ren trasa. Svenska 47 Underhåll

4. När du är klar följer du steg 1 till 2 ovan i

omvänd ordning för att sätta tillbaka luckan. Se till att klämmorna har hakat i på båda sidorna.

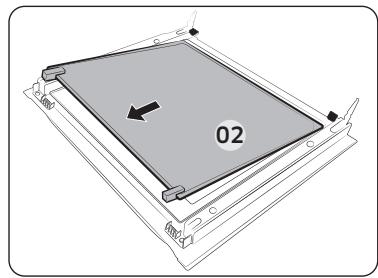

4. Ta bort den andra skivan från luckan i pilens

5. Rengör glaset med tvålvatten och en ren trasa.

Luckans fönster Beroende på modell är ugnsluckan utrustad med 3-4 glasskivor placerade mot varandra. Ta inte bort luckan annat än i rengöringssyfte. Följ dessa instruktioner för att ta bort luckans fönster för rengöring.

1. Använd en skruvmejsel för att ta bort

skruvarna på vänster och höger sida.

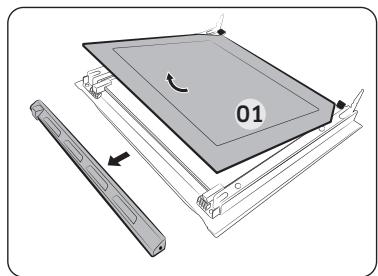

2. Lossa skydden i pilens riktningar

3. Ta bort den första skivan från luckan.

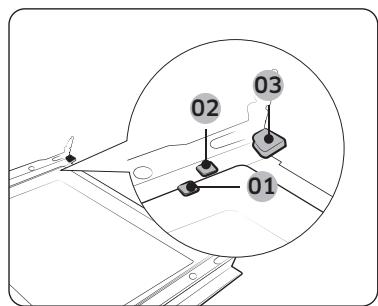

48 Svenska 01 Stödklämma 1 02 Stödklämma 2 03 Stödklämma 3

6. När du är klar, sätt tillbaka skivorna enligt

• Sätt in skiva 2 mellan stödklämman 1 och 2 och skiva 1 i stödklämman 3 i denna ordningsföljd.

7. Kontrollera om glasgummin passar in i och fäst

glasskivan ordentligt.

8. Följ steg 1-2 ovan i omvänd ordning för att

återinstallera dörren. Vattenuppsamlare Vattenuppsamlaren samlar inte bara upp överskottsfukt från matlagning utan även matrester. Töm och rengör vattenuppsamlaren regelbundet. VARNING

01 Vattenuppsamlare VARNING Se till att du sätter tillbaka glasskivorna ordentligt för att förhindra värmeläckor. Kontakta oss på ett lokalt Samsung-servicecenter om du stöter på en vattenläcka från vattenuppsamlaren. Sidoskenor (endast tillämpliga modeller)

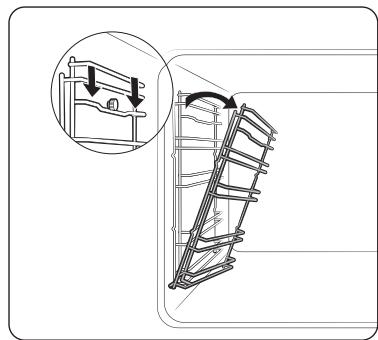

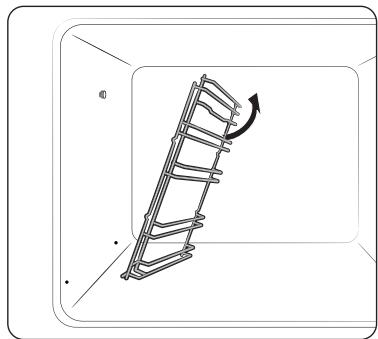

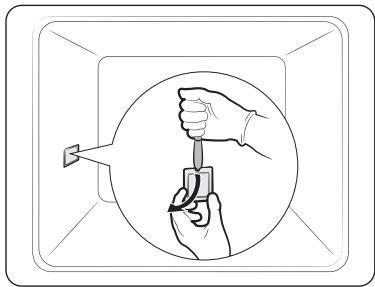

1. Tryck på den övre linjen på den vänstra

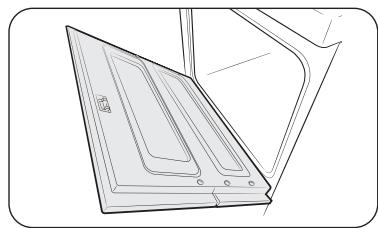

sidoskenan och sänk den med cirka 45 º. Dubbelt luckglas (endast tillämpliga modeller)

1. Knyt den fuktiga duken för att fästa.

4. Lägg på diskmedel på duken och rengör en

5. Torka fukt och lödder med torr handduk.

FÖRSIKTIGHET Ta inte bort luckan för rengöring. Svenska 49 Underhåll

2. Dra bort den nedre linjen på den vänstra

3. Ta bort den högra sidoskenan på samma sätt.

4. Rengör båda sidoskenorna.

5. När du är klar följer du steg 1 till 2 ovan

i omvänd ordning för att sätta tillbaka sidoskenorna. OBS Ugnen fungera även utan sidoskenor och ställningar på plats. Utbyten Glödlampor Underhåll

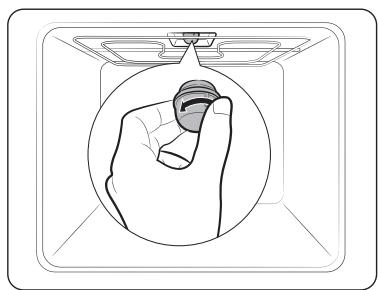

Ta bort skyddsglaset genom att vrida motsols. Byt ut ugnslampan. Rengör skyddsglaset. När du är klar, följ steg 1 ovan i omvänd ordning för att sätta tillbaka glaslocket. VARNING

• Innan du byter en glödlampa, stäng av ugnen och dra ur nätsladden.
• Använd endast 25-40 W / 220-240 V, 300 °C värmebeständiga glödlampor. Du kan köpa godkända glödlampor på ett lokalt Samsung-servicecenter.
• Använd alltid en torr trasa när du hanterar en halogenlampa. Detta för att förhindra att glödlampan får fingeravtryck eller svett, vilket resulterar i en förkortad livscykel. 50 Svenska Sidoljus i ugnen

1. Håll den nedre änden av locket till

sidougnslampan med en hand och använd ett platt och vasst verktyg som en bordskniv för att ta bort locket enligt bilden.

2. Byt ut ugnens sidolampa.

3. Sätt tillbaka glaslocket.

Problemlösning Kontrollpunkter Problem Om du stöter på problem med ugnen, kontrollera först tabellen nedan nedan och prova förslagen. Om problemet kvarstår, kontakta ett lokalt Samsung-servicecenter. Problem Knapparna kan inte tryckas in ordentligt. Orsak

• Om det finns främmande ämnen mellan knapparna Åtgärd
• Ta bort de främmande ämnena och försök igen.

• Pekskärmsmodell: om det finns • Ta bort fukten och försök igen. fukt på utsidan
• Se efter om låsfunktionen är aktiverad. Tiden visas inte.

• Om ingen ström tillförs

• Se efter om det finns strömtillförsel. Ugnen fungerar inte.

• Om ingen ström tillförs

• Se efter om det finns strömtillförsel. Ugnen stannar under arbete.

• Om den har kopplats ur väggkontakten

• Återanslut strömmen. Strömmen bryts under arbete.

• Om kontinuerlig tillagning tar lång tid

• Efter lång tids tillagning, låt ugnen svalna.

• Om kylfläkten inte fungerar

• Lyssna efter kylfläktens ljud.

• Om ugnen har installerats på en plats med otillräcklig ventilation

• Se till att de avstånd som anges i produktinstallationsguiden följs.

• Vid användning av flera nätkontakter i samma uttag

• Använd en enda kontakt.

• Om ingen ström tillförs

• Se efter om det finns strömtillförsel. Det kommer ingen ström till ugnen. Åtgärd
• Se till att de avstånd som anges i produktinstallationsguiden följs. Luckan kan inte öppnas • Om det finns matrester fast ordentligt. mellan luckan och ugnens insida

• Rengör ordentligt och öppna luckan igen.

• Om lampas slås på och sedan

• Lampan slås av automatiskt efter viss tid för att spara ström. Du kan slå på den igen genom att trycka på ljusknappen.

• Om lampan har täckts av främmande ämnen under tillagningen

• Rengör ugnens insida och försök igen. Ugnen ger elstöt.

• Om strömmen inte är ordentligt jordad
• Om du använder ett ojordat uttag

• Se efter om uttaget är ordentligt jordat. Vatten droppar.

• Det kan finnas vatten eller ånga i vissa fall, beroende på maten. Detta är inte ett produktfel.

• Låt ugnen torka och torka sedan med en torr diskhandduk. Ljuset inuti ugnen är svagt eller slås inte på. Ånga kommer ut ur en spricka i luckan. Vatten finns kvar i ugnen. Svenska 51 Problemlösning

• Om låsfunktionen är aktiverad Orsak Ugnens utsida är alltför • Om ugnen har installerats het under användning. på en plats med otillräcklig ventilation Problemlösning Problem Orsak Ljusstyrkan inuti ugnen • Ljusstyrkan varierar beroende varierar. på variationer i eleffekten. Matlagningen är avslutad, men kylfläkten går fortfarande.

• Fläkten går viss tid för att ventilera ugnens insida. Ugnen värmer inte.

• Om ugnens inställningar har ställts fel Åtgärd
• Variationer i eleffekten under matlagning är inte produktfel, så det finns inte anledning till oro. Problemlösning Det luktar bränt eller plast vid användning av ugnen. 52 Svenska Orsak
• Ugnsluckan öppnas ofta under tillagning

• Detta är inte ett produktfel, så det finns ingen anledning till oro.
• Stäng luckan och starta på nytt.
• Se i kapitlet om ugnens användning och ställ in på nytt.

• Om hushållets säkring har gått • Ersätt säkringen eller återställ eller om kretsbrytaren har kretsbrytaren. Om detta händer upprepade gånger, kopplat ur. tillkalla elektriker. Rök kommer ut under användning. Problem Ugnen tillagar inte maten ordentligt.

• I början av användningen

• Rök kan komma från värmeelementet i början av användningen. Detta är inte ett produktfel och om du använder ugnen 2-3 gånger borde det upphöra.

• Om det finns mat på värmeelementet

• Låt ugnen svalna tillräckligt och ta bort maten.

• Om plast- eller andra kärl används som inte är värmetåliga

• Använd glaskärl som passar för höga temperaturer. Ångrengöring fungerar • Detta beror på att inte. temperaturen är för hög. Åtgärd
• Öppna inte luckan ofta om du inte lagar saker som måste vändas. Om du ofta öppnar luckan kommer innertemperaturen att bli lägre och detta kan påverka resultatet av din matlagning.
• Låt ugnen svalna och använd sedan. Dubbelt tillagningsläge fungerar inte.

• Om avdelaren inte är ordentligt monterad

• Sätt i avdelaren korrekt och använd. Enkelt tillagningsläge fungerar inte.

• Om avdelaren är kvar i ugnen.

• Ta ut avdelaren och använd. Informationskoder Kod Betydelse Om ugnen inte fungerar kan du se en informationskod på displayen. Kontrollera tabellen nedan och prova förslagen. Kod C-d1 Betydelse Åtgärd Luckproblem -dC- Om avdelaren tas bort under tillagning i dubbel matlagningsläge. Om avdelaren sätts i under tillagning i enkel tillagningsläge. Avdelaren får inte tas bort under tillagning i dubbelläge. Stäng av ugnen och starta om sedan. Om problemet kvarstår, stäng av all ström i 30 sekunder eller mer och anslut sedan igen. Om problemet inte kan åtgärdas, kontakta ett servicecenter. S-01 Säkerhetsavstängning Ugnen har fortsatt att arbeta vid en inställd temperatur under en längre tid.
• Under 100 °C - 16 timmar
• Från 105 °C till 240 °C - 8 timmar
• Från 245 °C till Max - 4 timmar Detta är inte ett systemfel. Stäng av ugnen och ta bort maten. Försök sedan manuellt. C-20 C-21 C-22 Sensorproblem C-23 Stäng av ugnen och starta om sedan. Om problemet kvarstår, stäng av all ström i 30 sekunder eller mer och anslut sedan igen. Om problemet inte kan åtgärdas, kontakta ett servicecenter. Förekommer endast under EEPROM Read/Write C-F0 Om det inte finns någon kommunikation mellan huvudkretskortet och delkretskortet C-F2 Stäng av ugnen och starta om sedan. Om Uppstår när ett kommunikationsproblem problemet kvarstår, stäng av all ström i upprätthålls mellan Touch IC <-> Main 30 sekunder eller mer och anslut sedan igen. Om problemet inte kan åtgärdas, eller Sub micom kontakta ett servicecenter. C-d0 Knapproblem Uppstår när en knapp trycks ned och hålls intryckt under en viss tid. Problemlösning C-F1 Åtgärd Rengör knapparna och se till att det inte finns vatten på/runt dem. Stäng av ugnen och försök igen. Om problemet kvarstår, kontakta ett lokalt Samsungservicecenter. Svenska 53 Tekniska specifikationer Bilaga SAMSUNG strävar efter att hela tiden förbättra sina produkter. Såväl designspecifikationerna som dessa bruksanvisningar kan ändras utan föregående meddelande. Produktblad 230-240 V ~ 50 Hz Anslutningsspänning Maximal ansluten belastning Mått (B x H x D) Volym 3650-3950 W Huvudenhet 595 x 596 x 570 mm Inbyggd 560 x 579 x 549 mm 76 liter

Tekniska specifikatione Energiförbrukning (elektricitet) som krävs för att värma upp en standardiserad belastning i ett hålrum i en elektriskt uppvärmd ugn under en cykel i konventionellt läge per hålighet (elektrisk slutenergi) (EC elektrisk ugn) 1,05 kWh/cykel Energiförbrukning som krävs för att värma en standardiserad mängd i kaviteten i en elektrisk uppvärmd ugn under en cykel i fläktdrivet läge per kavitet (elektrisk slutenergi) (EC elektrisk kavitet) 0,71 kWh/cykel Antal utrymmen

Värmekälla per kavitet (el eller gas)

76 l Volym per utrymme Inbyggd Ugnstyp Maskinens massa 54 Svenska NV7B441****: 33,4 kg NV7B442****: 33,4 kg NV7B443****: 38,4 kg NV7B444****: 33,4 kg NV7B445****: 38,4 kg NV7B441**C*: 38,4 kg NV7B442**C*: 38,4 kg NV7B444**C*: 38,4 kg NV7B451****: 33,4 kg NV7B452****: 36,9 kg NV7B453****: 40,9 kg NV7B454****: 36,9 kg NV7B455****: 40,9 kg Data fastställda enligt standarden EN 60350-1, EN 50564, kommissionens förordningar (EU) nr 65/2014 och (EU) nr 66/2014 och förordning (EG) nr 1275/2008. Total standby-strömförbrukning (W) (Alla nätverksportar är ”på”-tillstånd) Tidsperiod för energihanteringen (minst) Wi-Fi Strömförbrukning i standbyläge (W) Tidsperiod för energihanteringen (minst) Standbyläge Energiåtgång Tidsperiod för energihanteringen (minst) 1,9 W 20 min. 1,9 W Meddelande om öppen källkod Programvaran som ingår i denna produkt innehåller programvara med öppen källkod. Följande URL http://opensource.samsung.com/opensource/SMART_TP1_0/seq/0 leder till öppen källkodslicensinformation som är relaterad till denna produkt. 20 min. 1,0 W 30 min. Energispartips

• Under tillagningen ska ugnsluckan förbli stängd förutom när maten vänds. Öppna inte luckan ofta under tillagningen för att hålla ugnstemperaturen och spara energi.
• Planera användningen av ugnen för att undvika att stänga av ugnen mellan tillagning av en och nästa rätt för att spara energi och minska tiden för återuppvärmning av ugnen.
• Om tillagningstiden är mer än 30 minuter kan ugnen stängas av 5-10 minuter innan tillagningstiden är slut för att spara energi. Den resterande värmen kommer att slutföra tillagningsprocessen.
• Om möjligt tillaga mer än en maträtt åt gången. OBS Härmed intygar Samsung att denna strålningsutrustning är i överensstämmelse med direktiv 2014/53/EU och med relevanta lagstadgade krav i Storbritannien. Den fullständiga texten till EU-försäkran om överensstämmelse och Storbritanniens försäkran om överensstämmelse finns på följande internetadress: Den officiella deklarationen om överensstämmelse finns på http://www.samsung.com. gå till Support > Sök produktsupport och ange modellnamnet. Frekvensomfång 2412-2472 MHz 2402-2480 MHz Sändareffekt (Max) 20 dBm 10 dBm Bilaga Wi-Fi Bluetooth Svenska 55 FRÅGOR ELLER KOMMENTARER? LAND RING ELLER BESÖK OSS PÅ NÄTET PÅ AUSTRIA 0800 72 67 864 (0800-SAMSUNG) www.samsung.com/at/support BELGIUM 02-201-24-18 www.samsung.com/be/support (Dutch) www.samsung.com/be_fr/support (French) DENMARK

2-3 Æbler, skåret i skiver

2-3 Ananas, skåret i skiver

• Vendes efter halv tid.

• Vend når halve tiden er gått.
