BRUKSANVISNING LIC744I - LIC744I ELECTROLUX

SV - Säkerhet och Standarder

Följ noga instruktionerna i denna handbok. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna handbok inte har respekterats. Apparaten är endast avsedd för hushållsbruk för tillagning av livsmedel och utsugning av rök från själva tillagningen. Andra typer av användning är inte tillåtet (t.ex. rumsuppvärminning). Tillverkaren frånsäger sig allt ansvar för olämplig användning eller felaktiga inställningar av reglagen.

Apparatens utseende kan skilja sig från illustrationen i ritningarna i denna handbok men alla anvisningar för användning, underhåll och installation förblir desamma.

! Läs igenom instruktionerna noggrant: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet.
⚠️ Utför inte elektriska ändringar på apparaten.
Innan installation av apparaten påbörjas, kontrollera att inga skador har uppstått på komponenterna. Kontakta i sådant fall återförsäljaren innan installationen utförs.
! Επιβεβαιώστε την ακεραιότητα της συσκευής προτού προχωρήσετε στην εγκατάσταση. Σε αντίθετη περίπτωση επικοινωνήστε με τον προμηθευτή σας και μην εκτελείτε την εγκατάσταση.

Obs: Komponenter som är märkta med symbolen "(*)" är särskilda tillbehör som endast levereras med vissa modeller eller extra tillbehör som ska införskaffas separat.

1. Varningar

Observera! Följ instruktionerna nedan noga: ● Apparaten måste vara kopplas bort från elnätet innan några installationsåtgärder utförs. ● Installation och underhåll ska utföras av en behörig tekniker i enlighet med tillverkarens instruktioner och i enlighet med gällande lokala säkerhetsföreskrifter. Reparationer och byten av delar på apparaten som inte är särskilt angivna i handboken är inte tillåtna. ● Apparaten måste jordas enligt lag. ● Elkabeln ska vara tillräckligt lång för att ansluta den monterade apparaten till elnätet när den är inbyggd i köksmöbeln. ● I syfte att utföra en korrekt anslutning i enlighet med gällande säkerhetsstandarder skall en godkänd enpolig strömbrytare installeras, enligt gällande installationsföreskrifter, som garanterar en total frånkoppling från

elnätet enligt överspänningskategori III. Använd inte grenuttag eller förlängningssladdar. Efter avslutad installation ska samtliga elektriska komponenter vara placerade så att de inte är tillgängliga för användaren. Utrustningen och åtkomliga delar blir upphettade i samband med användningen. Var därför uppmärksam och undvik att vidröra värmeelementen. Kontrollera att barn inte leker med apparaten. Barn ska vistas på säkert avständ från apparaten eftersom vissa delar blir mycket heta i samband med användningen. Det är viktigt att personer med hjärtstimulatorer och aktiva implantat kontrollerar att stimulatorn är kompatibel med apparaten innan induktionshällen sätts i funktion. Undvik att vidröra värmeelementen under och efter användningen. Undvik kontakt med trasor eller annat antändningsbara material tills apparatens alla komponenter har svalnat, risk för eldsvåda. Placera inte antändningsbara material på apparaten eller i närheten av denna. Upphettat fett eller olja kan lätt fatta eld. Matlagning med livsmedel som innehåller mycket fett och olja ska ske under uppsikt. Om en spricka uppstätt på ytan ska apparaten stängas av för att undvika risken för elektriska stötar. Apparaten är inte avsedd att kontrolleras med en utvändig timer eller en extra fristående fjärrkontroll. Matlagning utan uppsikt med olja eller fett på spishällen kan medföra risker och orsaka bränder. Matlagning ska ske under uppsikt. Snabb matlagning ska ske under ständig uppsikt. Eldsvådor ska ALDRIG släckas med vatten. Slå istället av

apparaten och täck eldlågorna till exempel med ett lock eller en brandfilt. Fara för brand: spishällen ska inte användas som avställningsyta. ● Använd inte ångrengörare, risk för elektriska stötar. ● Placera aldrig metallföremål, såsom knivar, gafflar, skedar och lock på spishällens yta då de kan bli mycket heta. ● Innan apparaten ansluts till elnätet: kontrollera att spänningen och effekten som anges på märkplåten (placerad nedtill på apparaten) överensstämmer med elnätets nätspänning och att anslutningskontakten är lämplig. I händelse av tvivel, kontakta en behörig elinstallatör.

Viktigt: • Efter användning ska spishällen stängas av med hjälp av kontrollpanelen, vilket innebär att kastrullsensorn inte längre fungerar korrekt. • Undvik att vätskor kokar över, sänk i detta syfte värmen för att koka och värma vätskor. • Lämna inte värmeelementen påslagna med tomma kastruller och stekpannor, eller utan kokkärl. • Stäng av kokzonen när matlagningen har avslutats. • Använd aldrig aluminiumfolie vid matlagningen och ställ aldrig produkter som har förpackats med aluminium direkt på spishällen. Aluminiumet riskerar att smälta och orsaka allvarliga skador på apparaten. • Värm aldrig konservburkar som innehåller livsmedel utan att öppna burken: de kan explodera! Denna varning gäller alla typer av spishällar. • En hög effekt som till exempel Boosterfunktionen är inte lämplig för att värma vissa vätskor, till exempel frityrolja. En alltför hög värme kan utgöra fara. En lägre effekt är att föredra vid denna typ av matlagning. • Kokkärlen måste placeras direkt på spishällen och mitt över kokzonen. Andra föremål får under inga omständigheter föras in mellan kokkärlet och spishällen. • Vid mycket höga temperaturer minskar apparaten automatiskt effektnivån på kokzonerna. • Före alla ingrepp för rengöring eller underhåll, koppla bort apparaten från elnätet genom att dra ut kontakten eller koppla bort bostadens huvudströmbrytare. • Använd arbetshandskar för alla typer av installations• och underhållsmoment. • Apparaten får användas av barn från 8 års ålder och av personer med nedsatt fysisk rörelseförmåga, sensorisk eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, under förutsättning att användandet övervakas eller instruktioner ges angående ett säkert användande av apparaten samt att användaren är medveten om de risker som apparaten medför. • Barn ska hållas under uppsikt så att de inte leker med apparaten. • Rengöring och underhåll får utföras av barn endast om de är under uppsikt. • Lokalen ska vara tillräckligt ventilerad, om apparaten används samtidigt med andra apparater med gasförbränning eller andra bränslen. • Apparaten ska rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), iaktta i alla händelser vad som uttryckligen anges i underhållsinstruktionerna. • Underlåtenhet att iaktta föreskrifterna för rengöring av apparaten och utbytet och rengöringen av filtren medför brandrisk. • Flambering är strängt förbjuden. • Användningen av öppen låga är skadlig för filtren och kan leda till brand och måste därför alltid undvikas. • Frityr ska göras under kontrollerade former för att undvika att den uppvärmda oljan fattar eld. • OBSERVERA: När spishällen är

på, kan köksfläktens åtkomliga delar på apparaten bli varma. ● Observera! Anslut inte apparaten till elnätet förrän installationen har slutförts. ● Vad gäller de tekniska åtgärder och säkerhetsåtgärder som ska vidtas för rökgasavledning ska bestämmelser som fastställts av lokala behöriga myndigheter strikt iakttas. ● Frånluft får inte avledas i ett rör som används för avledning av rökgaser som produceras av apparater med gasförbränning eller andra bränslen. ● Använd aldrig apparaten utan korrekt monterat galler! ● Använd endast de fästskruvar som medföljer apparaten, för installationen eller om inte medföljande, köp lämplig typ av skruvar. Använd skruvar av korrekt längd som identifieras i Installationshandboken. ● När denna apparaten och andra apparater som matas med icke elektrisk energi, fungerar samtidigt, får det negativa trycket i lokalen inte överskrida 4 Pa (4 × 10 ^-5 bar). ● Det är viktigt att spara denna handbok så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt ska handboken alltid följa med produkten.

Observera! Det kan uppstå elektriska risker om skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner.

- Såväl den elektriska som den mekaniska installationen måste utföras av behörig personal.

Hushållsapparaten har utformats för att byggas in i en bänkskiva med en tjocklek på 2–6 cm vid installationen TOP; 2,5–6 cm vid installationen FLUSH.

Det minsta avständet mellan spishällen och väggen måste vara minst 5 cm frontalt, minst 4 cm på sidorna och minst 50 cm i förhållande till de övre väggskåpen.

OBS = De avständ som rekommenderas är ungefärliga: vid utformning av utrymmena måste man följa anvisningarna från kökets tillverkare.

Elektrisk anslutning:

- Gör apparaten strömlös. - Installationen ska utföras av behörig, erfaren personal som känner till gällande föreskrifter angående installation och säkerhet. - Tillverkaren frånsäger sig allt ansvar gentemot personer, djur och föremål om föreskrifterna i detta kapitel inte iakttas. - Elkabeln ska vara tillräckligt lång för att spishällen ska kunna tas ur bänkskivan. - Kontrollera att den spänning som anges på märkplåten, som är placerad på apparatens undersida, överensstämmer med elnätets spänning i hemmet. - Använd inte förlängningssladdar. - Jordkabeln ska vara 2 cm längre än övriga kablar. - Om hushållsapparaten inte är utrustad med en elkabel, använd en kabel med ett tvärsnitt på minst 2,5 mm2 för en effekt på upp till 7 200 Watt, medan ett tvärsnitt på minst 4 mm2 behövs vid högre effekt. - Ingen del av kabeln får uppnå en temperatur som överskrider lokalens temperatur med 50°C. - Apparaten är avsedd för permanent anslutning till elnätet.

- Observera! Kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och att elkabeln är korrekt monterad. - Observera! Utbyte av anslutningskabeln måste utföras av vår auktoriserade tekniska support eller av någon med liknande behörighet.

Obs : för att ansluta hushållsmaskinen med alternativ anslutning enfas är det nödvändigt att avlägsna den befintliga kabeln och byta ut den med en annan typ

av kabel (medföljer inte) som har följande egenskaper :

enfasanslutning : kabel H05V2V2-F 3G4

Obs: produkten är utrustad med funktionen Power Limitation (effektbegränsning), vilket gör det möjligt att ställa in en gräns för maximal strömupptagning i kw.

Inställningen ska göras vid anslutningen av produkten till nätförsörjningen (senast 2 minuter därefter). För inställningssekvensen av Power Limitation (effektbegränsning), se avsnittet Funktion i denna handbok.

Denna apparat är märkt i enlighet med EU-direktivet 2012/19/EG - UK SI 2013 No3113, elektriskt och elektroniskt avfall (WEEE). Genom att säkerställa ett korrekt bortskaffande av denna produkt bidrar användaren till att förhindra potentiella, negativa konsekvenser för miljön och för vår hälsa.

Symbolen på produkten, eller i medföljande dokumentation, visar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig insamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten ska skrotas enligt lokala miljöbestämmelser för avfallshantering. För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta lokala myndigheter, ortens sophanteringstjänst eller butiken där produkten inhandlades. Utrustning som har utformats, testats och konstruerats i enlighet med standarderna för:

• Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.
• Prestation: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EN 60350-2;
• Elektromagnetisk kompatibilitet: SS-EN 55014-1, CISPR 14-1, SS-EN 55014-2, CISPR 14-2, SS-EN 61000-3-3, SS-EN 61000-3-12. Förslag till en korrekt användning i syfte att reducera miljökonsekvenserna: När ni börjar laga mat ska apparaten slås på och ställas på minimihastigheten. Lämna den dessutom på i ett par minuter efter att matlagningen har avslutats. Öka endast hastigheten i händelse av stora mängder rök och ånga, och använd endast booster-funktionen i extrema fall. För att hålla luktreduktionssystemet effektivt ska kolfiltret/ kolfiltren bytas ut när så är nödvändigt. För att fettfiltret ska fungera effektivt ska det rengöras, om nödvändigt. För att optimera och reducera bullret till ett minimum, ska kanaliseringssystemets maximala diameter som indikeras i denna handbok användas.

For at opnå de bedste resultater tilrådes det at:

— Tryk på Display (12) när bogstavet "F" vises

- Tryk på "13" (13) – lampen lyser fast

– Tryk på Display (12) när bogstavet "G" vises

- Tryk på " (13) – lampen blinker

förste gang man trykker på tasten

Hvordan slå av Timer'en:

Hvordan slå av Timer'en:

• velg kokesonen (2)

trykke på knappen ⏻ (1) , när platetoppen kobles til strømforsyningen, eller när strømforsyningen slås på, innen to minutter er gått.

For å stille inn Power Limitation (effektbegrenser):

Användning av spishäll

Induktionshällens system grundar sig på det fysiska fenomenet med magnetisk induktion. Det här systemets grundläggande egenskap är att det överför energin från generatorn direkt till kastrullen.

Fördelar:

Jämfört med en elektrisk spishäll är Induktionshällen:

• Säkrare: lägre temperatur på glasytan.
• Snabbare: kortare tider för uppvärmning av mat.
• Exaktare: hällen reagerar omedelbart på era kommandon
• Effektivare: 90 % av den upptagna energin förvandlas till värme. När kastrullen tas av hällen, bryts dessutom värmeöverföringen omedelbart vilket eliminerar onödig värmedispersion.

Observera! Placera inte varma kastruller och stekpannor på metallgallret.

2.1 Kokkärl

Använd endast kastruller som är märkta med symbolen

Viktigt:

för att undvika bestående skador på hållens yta ska följande kokkärl inte användas:

• kokkärl med ojämn botten.
• kokkärl i metall med emaljerad botten.
• kokkärl med skrovlig botten för att undvika att repa hållens yta.
• placera aldrig varma kastruller och stekpannor på hållens kontrollpanel.

2.1.1 Befintliga kokkärl

Induktionstekniken använder magnetism för att alstra värme. Därför måste kokkärlen innehålla järn. Kontrollera med en vanlig magnet om kastrullen innehåller järn. Kokkärl som inte är magnetiska är inte lämpliga för denna typ av matlagning.

2.1.2 Lämplig bottendiameter

VIKTIKGT: om kastrullerna inte har rätt mått, tänds inte kokzonerna

För att se minimum diametern för kastrullen som ska användas på varje enskild kokzon, konsultera delen med illustrationerna i denna manualen.

För att erhålla ett optimalt resultat rekommenderar vi att:

• Använda pannor och kastruller som har samma bottendimension som kokzonen.
• Endast använda grytor och kastruller med plan botten.
• När det är möjligt, täcka över kokkärlen med ett lock under matlagningen
• Koka grönsaker, potatis etc. med en liten mängd vatten i

syftet att reducera koktiderna.

• Använda tryckkokare för att ytterligare reducera energiförbrukning och koktider
• Placera kokkärlet mitt över kokzonen som är avbildad på spishällen.

Användning av frånluftssug

Frånluftssystemet kan användas i sugversion med extern avledning filtrerande med inre återcirkulation.

Frånluftsversion

Fig. 19

Ångorna avleds ut extern genom en rad rörledningar (de ska inhandlas separat) som fästs i den redan medföljande kopplingsflänsen.

Utloppsrörets diameter ska vara likvärdig med kopplingsringens diameter:

- vid rektangulärt utlopp 222 x 89 mm

- vid runt utlopp ∅ 150 mm (*)

För ytterligare information, se sidan om frånluftsversionens tillbehör i avsnittet med illustrationer i denna handbok. Anslut produkten till utloppsrör och -öppningar i väggen med en likvärdig diameter som luftutloppet (fkopplingsfläns).

Användning av utloppsrör och luftöppningar i väggen med en mindre diameter leder till en minskad frånluftskapacitet och en drastisk ökning av buller.

Vi frånsäger oss allt ansvar vad beträffar detta.

⚠️ Använd kortast möjliga ledning
⚠ Använd en rörledning med så få böjningar som möjligt (maximal böjningsvinkel: 90°
! Undvik drastiska ändringar i ledningens tvärsnitt.

Filtrerande version

Fig. 16-17-18

Frånluften kommer att filtreras via särskilda fett- och luktfilter innan den återleds in i rummet. Produkten är försedd med ett set av luktfilter. För mer information se sidan för tillbehör i installationsbroschyren - Filtrerande version.

Varningar: I håndelse av avlopp inuti möbeln, förutse ett minsta avsnitt för luftpassage genom tröskelpanelen på ungefär 120cm ^2 .

3. Installation

Innan installationen påbörjas:

• Kontrollera efter att produkten har packats upp att inga skador uppstått i samband med transporten. Kontakta i sådana fall återförsäljaren eller servicekontoret innan installationen påbörjas.
• Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen.
• Kontrollera att inget medföljande material (till exempel påsar med skruvar, garantihandlingar osv.) lämnats kvar i emballaget (av transportskäl). I sådana fall avlägsna materialet och spara det.
• Kontrollera också att det finns ett elektriskt uttag i närheten av installationsplatsen.

Förberedelse av köksmöbeln för inbyggnad:

• Produkten kan inte installeras ovanför kylanordningar, diskmaskiner, kakelugnar, ugnar, tvättmaskiner och torktumlare.
• Utför alla utskärningsarbeten i köksmöbeln innan spishällen sätts på plats och avlägsna sågspån och rester noga.

VIKTIGT: använd ett enkomponentslim (S) som tål temperaturer på upp till 250°. Innan installationen måste ytorna som ska limmas rengöras noggrant så att alla ämnen som kan försämra fästförmågan (t.ex. släppmedel, konserveringsmedel, fett, olja, damm, gamla limrester, osv.) tas bort. Bindemedlet måste fördelas jämnt runt om hela infattningen. Efter limningen måste man låta bindemedlet torka i cirka 24 timmar.

Fig. 13

Obs: för en korrekt installation av produkten rekommenderar vi att belägga rörledningarna med ett självhäftande tätningsmaterial med följande egenskaper:

• elastisk film i mjuk PVC, med akrylbeläggning
• som efterföljer standarden DIN EN 60454
• flamskyddsmedel
• utmärkt åldringsbeständighet
• beständig mot temperaturstegringar
• användbar på låga temperaturer

4. Funktion

Kontrollpanel

Obs: En lätt vidröring (tryck) på symbolerna är tillräcklig för att välja funktioner.

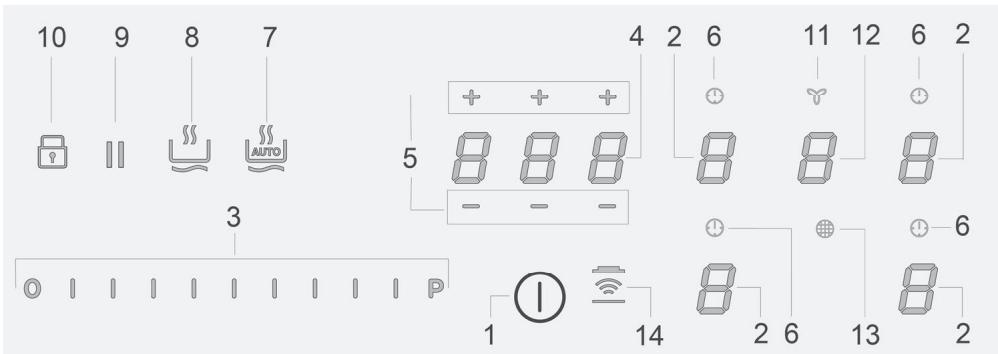

10 9 8 7 AUTO 4 2 6 11 12 6 2 5 8 8 8 - - - 1 14 2 6 13 2 ①

Knappar / Display

1. ON/OFF spishällen/frånluftssug
2. Val av kokzon

Display kokzon

1. Ökning/minskning Power Level (Effektnivån) och effekt frånluftssug Visning Power Level (Effektnivån) och Effekt frånluftssug
2. Aktivering Timer "STAND_ALONE (Fristående)" Display: Timer "STAND_ALONE"(Fristående) / Timer Kokzoner
3. Ökning/Minskning tid Timer "STAND_ALONE" (Fristående) / Timer Kokzoner
4. Aktivering Timer Kokzoner Indikator aktiverad Timer Kokzoner

5. Aktivering Automatic Heat Up (Automatisk uppvärmning)

6. Aktivering av Warming Function (Uppvärmningsfunktion)

7. Paus
8. Knapplås
9. Indikator Aktiverad fläkt Aktivering Indikator för Filtermättnad
10. Val/Aktivering frånluftssug Display Frånluftssug Display mättnad Kol/keramikfilter - Fettfilter
11. Återställning av filtermättnad
12. Aktivering automatisk funktion frånluftssug

ANVÄNDNING AV SPISHÄLL

Innan spishällen sätts i funktion:

Spishällens samtliga funktioner har designats i enlighet med mycket stränga säkerhetsnomer.

Därför:

• Aktiveras inte vissa funktioner, eller inaktiveras automatiskt när kokzonerna saknar kokkärl eller när dessa är felplacerade.
• I andra fall inaktiveras de aktiverade funktionerna automatiskt efter några sekunder när den valda funktionen kräver en ytterligare inställning som uteblivit (t.ex. . "Slå på spishällen" utan "Val av kokzon" och "Arbetstemperatur", eller "Låsfunktion" eller "Timer").

Observera! I det fall (till exempel) spishällen används under en idsperiod kan avstängningen av kokzonen fördröjas på grund stvärmen. På displayen visas symbolen"H" som indikerar att Iningsfasen pågår.

Vänta tills displayen släcks innan du närmar dig kokzonen.

Kokzonernas display

på displayerna för kokzonerna indikeras följande:

Kokzonen är påslagen	0
Effektnivå	1...9-P
Indikatorlampa för restvärme	H
Pot Detector (Kastrullsensor)	U
Funktionen "Warming Function" aktiverad	D
Låsfunktionen aktiverad
Pausfunktion	II
Funktion Automatic Heat UP (Automatisk uppvärmning)	R

Hällens funktioner

■ Safe Activation (Säker aktivering)

Produkten aktiveras endast om det finns kokkärl på kokzonerna: uppvärmningsprocessen aktiveras inte eller avbryts om det inte finns några kastruller eller om de tas bort från hållen.

■ Pot Detector (Kastrullsensor)

Produkten avläser automatiskt närvaron av kokkärl på spishällen.

■ Safety Shut Down (Säkerhetsavstängning)

Av säkerhetsskäl har varje kokzon en maximal funktionstid som beror på den inställda effektnivån.

- Residual Heat Indicator (Indikatorlampa för restvärme)

Om en eller flera kokzoner stängs av signaleras närvaron av restvärme med en lampa för motsvarande område på displayen, genom symbolen "H".

Funktion

Obs: För att aktivera eventuell funktion ska den önskade zonen först aktiveras

Påslagning

(1) kokzon/påslagning;

genom att fortsätta trycka in, blir samtliga funktioner synliga några ögonblick, varefter endast de huvudsakliga förblir synliga, de övriga kan användas, och aktiveras, senare, under användningen av enheten.

VIKTIGT:

alla de tillgängliga funktionerna kommer att vara belysta med svagt ljus, som blir mera intensivt endast vid tillfället då de aktiveras.

på nytt för att stänga av

Obs: Denna funktion är dominerande över samtliga andra funktioner.

- Val av kokzoner

Rör vid (tryck in) fältet för Val/Display (2) som motsvarar önskad kokzon.

Hällen är försedd med 9 effektnivåer

Rör vid och glid med fingrama längs Valfältet (3):

åt höger för att öka effektnivån;

åt vänster för att minska effektnivån.

Den inställda effektnivån kommer att visas i fältet för Val/Display (2)

För att uppnå en konstant kokeffekt t och undvika självreglering av effekten (effektökning-minskning), använd en värmeinställning högre än 7.

● Power Booster (Effektbooster)

Produkten är utrustad med en ytterligare effektnivå (utöver nivån 5), vilken förblir aktiv i 5 minuter varefter den återgår till den föregående nivån.

Rör vid och glid med fingrama längs Valfältet (3) (utöver nivå 5) och aktivera Power Booster (Effektbooster)

Nivån Power Booster (Effektbooster) anges i fältet Val/Display (2) med symbolen"P"

Obs: de främre kokzonerna har inte någon tidsinställd booster, för att inaktivera Power Booster (Effektbooster), låt i dessa områdena, fingrama glida längs Valfältet (3) för att minska effektnivån.

Knapplåset tillåter att blockera kokhällens inställningar, för att undvika ofrivilliga manipuleringar och lämna de redan inställda funktionerna aktiverade.

Aktivering:

(10)

Upprepa proceduren för att inaktivera.

Obs : om någon som helst annan funktion trycks in under aktiverad

Key Lock (knapplås) kommer symbolen att blinka, för att ange att funktionen används och ska eventuell inaktiveras för att kunna verka på spishällen.

● Automatic Heat UP (Automatisk uppvärmning)

Funktionen Automatic Heat UP (automatisk uppvämning) tillåter att snabbare nå den inställda effekten, med denna funktionen har vi fördelen att erhålla en snabbare tillagning, men utan risk att bränna vid livsmedlen, eftersom temperaturen inte överskrider den inställda. Denna funktionen är tillgänglig för effektniväerna 1 - 8.

Aktivering:

- tryck från påslagen kokzon in AUTO_(7)

- på Displayen (2) visas en "H" blinkande, som skiftar med den inställda effekten på kokzonen

Genom att öka effektnivån i kokzonen: förblir funktionen Automatic Heatup (automatisk uppvärmning) aktiverad, med den nya temperaturinställningen;

Genom att minska effektnivån i kokzonen: funktionen Automatic Heat (automatisk uppvärmning) inaktiveras.

Obs : om en annan kokzon väljs samtidigt, kommer symbolen

(AUTO) (7) att gå tillbaka till svag belysning och du kan på så sätt gå vidare med aktivering av funktionen, även för denna kokzon, funktionen förblir i alla händelser aktiverad i kokzonen där den redan ställts in, som visas på Displayen (2)

Warming Function (Uppvärmningsfunktion)

Warming Function (Uppvämningsfunktion) är en kontrollfunktion som gör det möjligt att hålla värmen på en konstant temperatur och på en optimerad effektnivå; idealisk för att hålla färdiglagad mat varm. Uppvämningsfunktionen Warming Function aktiveras vid den första

intryckningen av knappen

På displayen (2) för området där Warming Function är i drift, visas symbolen

Observera: om en annan kokzon väljs samtidigt, kommer symbolen

(8) att gå tillbaka till svag belysning och du kan på så sätt gå vidare med aktivering av funktionen, även för denna kokzon. Funktionen förblir i alla händelser aktiverad i kokzonen där den redan ställts in, vilket visas på Displayen (2)

- Tryck på nytt in (8) för att inaktivera och stänga av tills nivån som visas på Displayen (2) när "☐".

Obs : om det finns flera områden som arbeta i Warming Function välj det första önskade området med hjälp av Valfältet (2) ; funktionen kan inaktiveras med hjälp av Valfältet (3), genom att föra Power Level (Effektnivån) till "☐".

Pause (Paus)

Pausfunktionen tillåter att avbryta vilken som helst aktiverad funktion på hällen och föra effektnivån till noll.

För att inaktivera funktionen:

• tryck in || (9) Valfältet (3) tänds

- genom att trycka in Valfältet (3) för att inaktivera funktionen

Obs : inaktiveringen och återställer spishällens tillständ före pausen, spishällen kommer att fortsätta arbeta med samma inställningar som ställts in tidigare.

Obs : ominte Pause (Pausfunktionen) inaktiveras efter 10 minuter, stängs spishällen automatiskt av.

Obs: Pause (Pausfunktionen) påverkar inte frånluftssuget

- Timer "STAND ALONE" (Fristående)

Timmerfunktionen är en nedräkning som är oberoende av kokzonerna (och frånluftsområdet).

Timern aktiveras genom att trycka in Zonen/Display (4)

Använd symbolerna — + (5) för att ställa in varaktigheten för Timern, som visas i Zonen/Display (4)

Obs: vänta 10 sekunder utan att trycka in något annat kommando, tills nedräkningen startar.

Timerns format är 0.00

-0. för timmarna

-00 för minuterna

Observera: timern kan ställas in till maximalt 1 h och 59 min

I Zonen/Display (4) visas den kvarstående tiden;

vid nedräkningens slut, kommer en ljudsignal att avges

Obs: i visningen av nedräkningen, kommer du att se följande format för en kvarstående tid på under 10 minuter

-0. minuter

-00 sekunder

med en fast lysande punkt

Avstängning av Timern:

- ställ in varaktigheten för Timern till 000, genom - + (5)

Obs: Om induktionshällen stängs av med aktiverat tidur, kommer tiduret att fortsätta nedräkningen för den inställda tiden, om du vill stoppa tiduret manuellt, är det nödvändigt att slå på hällen igen och utföra instruktionerna för avstängning av tiduret enligt ovan.

● Timer Cooking zones (Timer Kokzoner)

Funktionen Timer Cooking zones (Timer kokzoner) är en nedräkning som kan ställas in. Även samtidigt, på varje kokzon

Vid slutet av den inställda tiden stängs kokzonema automatiskt av och användaren meddelas av den därför avsedda ljudsignalen.

Aktivering av Timerfunktionen Kokzoner

- Rör vid (tryck in) fältet för Val/Display (2) (power level (effektnivå) ≠0)

- Tryck in ⚠️ (6) för kokzonen

Använd symbolerna — + (5) för att ställa in varaktigheten för Timern, som visas i Zonen/Display (4);

under inställningen blinkar symbolen ⚠️ (6)

Obs: vänta 10 sekunder utan att trycka in något annat kommando, tills Timern för Kokzonen aktiveras.

Obs: genom ett längt tryck på 🔊 (6), återställs Timern för kokzonen

Om du önskar, upprepa proceduren för flera kokzoner.

Obs : varje kokzon kan ha ställt in en annorlunda Timer; på displayen (4) kommer nedräkningen för den för tillfället valda kokzonen att visas;

Om ingen kokzon har valts och STAND ALONE timern inte är aktiverad, visas timern som är närmast utgång av tiden.

Om ingen kokzon har valts och STAND ALONE timern är aktiverad, visas denna med prioritet i förhållande till den timer som är närmast utgång av tiden.

Visningsläget för nedräkningen är detsamma som för "STANDALONE" Timern (se föregående avsnitt "STAND ALONE Timer)

När timern har avslutat nedräkningen, avges en ljudsignal och kokzonen stängs av.

För avstängning av Timern:

• välj kokzon (2)
- ställ in varaktigheten för Timern till 000, genom - + (5)

● Power Limitation (Effektbegränsning)

Funktionen Power Limitation (Effektbegränsning) tillåter att ställa in produktens funktion och begränsa dess maximala absorption.

Obs: inställningen ska ske från avstängd håll, utan att trycka in

knappen Ⓘ (1) , vid tillfället för anslutningen av spishällen till elnätet eller återinkoppling av själva elnätet inom de 2 påföljande minuterna.

För att ställa in Power Limitation (Effektbegränsning):

(som kommer att blinka under de 2 första minuterna efter matningen av produkten).

-Medan du fortsätter att hålla intryckt tryck in ett åt gången, alla fälten för Val/Display (2) för kokzonema, moturs med start från det främre högra fältet (FR)

- vid varje tryck avges en ljudsignal

-när alla Displayerna (2), tryckts in är det möjligt att släppa upp

knappen

nu:- kommer Displayen (2) i det bakre vänstra området (RL) att omväxlande visa symbolemaC" och "0", för att ange att det är möjligt att utföra inställningen:

Välj Displayen (2-RL) glid sedan på Valfältet (3), tills Displayen visar symbolerna "C" och "8",

Displayen (2-FL)kommer att visa aktuell inställning**

** som standard är inställningen 7,4 KW

För att ändra inställning för Power Limitation (Effektbegränsning)

• tryck inDisplay (2) i det främre vänstra området (FL)
• glid sedan på Valfältet (3), för att bekräfta den nya inställningen

- för att spara valet, tryck in knappen ⏻ (1), i 2 sekunder, en lång ljudsignal kommer att avges för att bekräfta den utförda inställningen

- Bridge Zones

Kokzonerna kan tack vare Bridge-funktionen (parallellkoppling) fungera parallellt i kombination och skapa en enhetlig zon med samma effektnivå. Denna funktion gör det möjligt att laga mat på ett homogent sätt med stora långpannor och kastruller.

Det går att använda funktionen med den främre kokzonen "Huvudzon" i kombination med den bakre kokzonen "Sekundär zon"

(för att kontrollera för vilka zoner som denna funktion förutses, se avsnittet med illustrationer i denna handbok).

För att aktivera Bridge-funktionen (parallellkoppling):

Välj samtidig de två kokzonerna som du vill använda

• på Display (2) i den "sekundära" kokzonen visas symbolen "7"
• med hjälp av valfältet (3) är det möjligt att ställa in effektnivån, som visas i display (2) i kokzonen "Master"(Huvudzon)
  -för att inaktivera Bridge-funktionen är det tillräckligt att upprepa aktiveringsproceduren

Observera: om timern för kokzoner aktiveras under Bridgefunktionen, medför detta att båda kokzonema stängs av automatiskt, då de i detta fall betraktas som en enda, kombinerad yta.

ANVÄNDNING AV FRÅNLUFTSSUG

Påslagning

Tryck in (rör vid) kort Ⓘ(1) kokzon/påslagning; genom att fortsätta trycka in, blir samtliga funktioner synliga några ögonblick, varefter endast de huvudsakliga förblir synliga, de övriga kan användas, och aktiveras, senare, under användningen av enheten.

VIKTIGT:

alla de tillgängliga funktionerna kommer att vara belysta med svagt ljus, som blir mera intensivt endast vid tillfället då de aktiveras.

Tryck in Ⓘ på nytt för att stänga av

Obs: Denna funktion är dominerande över samtliga andra funktioner.

- Påslagning av frånluftssuget:

Rör vid (tryck in) Valfältet (12) för att aktivera frånluftssuget

● Hastighet (effekt) för frånluftssuget:

Frånluftssuget är utrustat med 3 hastighetsnivåer (effekt) för sugningen

Rör vid och glid med fingrarna längs Valfältet (3):

åt höger för att öka effektnivån;

åt vänster för att minska effektnivån.

Den inställda effektnivån kommer att visas i fältet för Val/Display (12)

Effektbooster

Produkten är utrustad med 2 nivåer av extra effekt (utöver nivå 3)

- Power Booster 1 (Effekt booster) 1 : tidsinställd för 15min

- Power Booster 2 (Effekt booster) 2 : tidsinställd för 5 min, varefter effekten går tillbaka till den tidigare inställda nivån.

Rör vid och glid med fingrama längs Valfältet (3) (utöver nivå 3) och aktivera Power Booster1 (Effektbooster 1)

Nivån för Power Booster 1 (Effekt booster 1) anges i fältet för Val/Display (12) med nummer“4” blinkande

Rör vid och glid med fingrama längs Valfältet (3) (utöver nivå 3) och aktivera Power Booster1 (Effektbooster 2)

Nivån Power Booster 2 (Power Booster 2) anges i fältet Val/Display (12) med symbolen"P" blinkande

Köksfläkten sätts igång på den lämpligaste hastigheten, och anpassar frånluftskapaciteten till maximal tillagningsnivå som används på kokzonerna.

När kokzonema stängs av anpassar köksfläkten sin sughastighet och minskar den gradvis, för att eliminera kvarstående ånga och lukt. För att aktivera denna funktion:

Tryck in (14)

Upprepa proceduren för att inaktivera.

Obs: om hastighetema från 1 till 3 väljs från Valfältet (3) under den automatiska funktionen, så avbryts den automatiska funktionen; om du däremot väljer Power Booster (Effekt Booster), kommer den automatiska funktionen att återupptas vid slutet av

tidsinställningen och symbolen "____" fortsätter blinka.

Observera: om kokzonen stängs av när Automatisk funktion är aktiv så stängs frånluften gradvis av automatiskt.

- Indikator för filtermättnad

Köksfläkten indikerar när det är nödvändigt att utföra filterunderhåll:

Luktfilter kol/keramik

'(13) tänds

Fettfilter “(13) blinkar

Obs: Denna funktionen är inaktiverad som standard (Se hur den aktiveras i avsnittet "Aktivering av indikator för filtermättnad")

- Återställning av filtermättnad

Efter att ha utfört underhållet av filtren (fett och/eller kol/keramikfilter)

tryck länge på starta om.

(13); släcks och låter indikatoms räkning

- Aktivering av indikator för filtermättnad

Denna indikatorlampa är normalt sett inaktiverad.

För att aktivera den, gör så här:

- slå på sugytan med

- med sugmotor och kokzoner avstängda, tryck in Valfältet (12)

- tryck länge på“ ∅ ” (11) tills Displayen (12) visar bokstäverna “F” – “G” omväxlande blinkande

F = luktfilter kol/keramik

G = fettfilter

Luktfilter kol/keramik

– tryck på nytt långvarigt in “U” (11) för att bekräfta aktiveringen av indikatom för luktfilter kol/keramik

Fettfilter

- Håll på nytt "U" (11) intryckt för att bekräfta aktiveringen av indikatorn för fettfiltret

Apparaten är avsedd att användas i kombination med ett Window Sensor-KIT (levereras inte från tillverkaren).

När detta Window Sensor-kit har installerats (endast vid användning i läget FRÄNLUFT), så slutar frånluften att fungera varje gång fönstret i rummet där kitet appliceras, är stängt.

- Elanslutningen av utrustningen till apparaten ska utföras av kompetent och specialiserad personal.

- Detta KIT ska vara certifierat separat i enlighet med säkerhetsbestämmelserna för komponenten och dess användning med apparaten. Installationen ska göras i överensstämmelse med gällande förordningar för bostadsinstallationer.

OBSERVERA:

- kabelläggningen av detta KIT som ska anslutas till apparaten ska utgöra del av en certifierad krets med mycket låg säker spänning (SELV).

- tillverkaren av denna apparat frånsäger sig allt ansvar för eventuella olägenheter, skador, bränder orsakade av fel och/eller problem med funktionsfel och/eller felaktig installation av detta KIT.

4.1 Effekttabell

Effektnivå		Typ av matlagning	Användningsnivå(indikationerna kompletterar egna erfarenheter och matlagningvanor)
Max effekt	Boost	Snabb uppvärmning	Idealisk för att snabbt höja temperaturen på matvaror som skall kokas upp i vatten eller för att snabbt värma vätskor
	8-9	Fritering - kokning	Ideailsk för att bryna, starta matlagning, fritera djubfrysta produkter, snabbt koka upp vätskor
Hög effekt	7-8	Bryning, stekning, kokning, grillning	Idealisk för att bryna,hålla livsmedel kraftigt kokande, koka och grilla (korta koktider, 5-10 minuter)
	6-7	Bryning - kokning– stuvning– stekning – grillning	Idealisk för att steka,hålla livsmedel kokande, koka och grilla (medellånga koktidera, 10-20 minuter), värma upp kokkärl
Medeleffekt	4-5	Kokning – stuvning – stekning– grillning	Idealisk för att stuva, hålla livsmedel svagt kokande, koka (långa koktider), ihopkokning av pastan med såsen
	3-4	Kokning - sjudning – redning – ostsmältning/ihopkokning (mantecatura)	Idealisk för längre kok, (ris, tomatsås, stekar, fisk) med vätska (t.ex.svatten, vin, buljong,mjölk), ihopkokning av pastan med såsen
	2-3	Kokning - sjudning – redning – ostsmältning/ihopkokning (mantecatura)	Idealisk för långkok (mindre volymer under en liter: ris, tomatsås, stekar, fisk) med vätska (t.ex. vatten, vin, buljong,mjölk )
Låg effekt	1-2	Smältning – upptining – värmebibehållning – ostsmältning/ihopkokning (mantecatura)	Idealisk för att mjuka upp smör, smälta choklad, tina upp små mångder livsmedel
	1	Smältning – upptining – värmebibehållning – ostsmältning/ihopkokning (mantecatura)	Idealisk för att hålla mindre portioner mat varma direkt efter tillagningen, eller för att hålla uppläggningsfat varma och koka ihop risotton
OFF	Effekt noll	Uppställningsplats	Spishällen står på Standby eller är avstängd (restvärme kan förekomma vilket indikeras med H-L-O)

4.2 Tillagningstabell

Typ av livsmedel	Maträtter eller typ av matlagning	Effektnivåer och tillagningsfaser
		Prima fase	Potenze	Seconda fase	Potenze
Pasta, ris	Färsk pasta	Uppkokning av vatten	Booster-9	Pastan kokar och Vattnet hålls kokande	7-8
	Färsk pasta	Uppkokning av vatten	Booster-9	Pastan kokar och Vattnet hålls kokande	7-8
	Kokt ris	Uppkokning av vatten	Booster-9	Riset kokar och Vattnet hålls kokande	5-6
	Risotto	Stekning (mirepoix) och risrostning	7-8	Tillagning	4-5
Grönsaker, bönor	Kokning	Uppkokning av vatten	Booster-9	Tillagning	6-7
	Fritering	Uppvärmning av olja	9	Fritering	8-9
	Uppstekning	Uppvärmning av kokkärlet	7-8	Tillagning	6-7
	Stuvning	Uppvärmning av kokkärlet	7-8	Tillagning	3-4
	Stekning (mirepoix)	Uppvärmning av kokkärlet	7-8	Bryning av mirepoix	7-8
Kött	Hel stek	Bryning av köttet (om man bryner med smör används effekt 6)	7-8	Tillagning	3-4
	Grillning	Uppvärmning av kokkärlet	7-8	Grillning på båda sidor	7-8
	Bryning	Bryning i olja (om man bryner med smör används effekt 6)	7-8	Tillagning	4-5
	Långkok/stuvning	Bryning i olja (om man bryner med smör används effekt 6)	7-8	Tillagning	3-4
Fisk	Grillning	Uppvärmning av kokkärlet	7-8	Tillagning	7-8
	Långkok/stuvning	Bryning i olja (om man bryner med smör används effekt 6)	7-8	Tillagning	3-4
	Fritering	Uppvärmning av stekpannan med olja eller annat fett	8-9	Fritering	7-8
Ägg	Frittata	Uppvärmning av stekpannan med smör eller annat fett	6	Tillagning	6-7
	Omelett	Uppvärmning av stekpannan med smör eller annat fett	6	Tillagning	5-6
	Lättkokta/hårdkokta	Uppkokning av vatten	Booster-9	Tillagning	5-6
	Pannkakor	Uppvärmning av stekpannan med smör	6	Tillagning	6-7
Såser	Tomatsås	Bryning med olja (om man bryner med smör används effekt 6)	6-7	Tillagning	3-4
	Ragù	Bryning med olja (om man bryner med smör används effekt 6)	6-7	Tillagning	3-4
	Besciamella	Bottenredning (bryning av smör och mjöl)	5-6	Försiktig uppkokning	3-4
Efterrätter, krämer	Vaniljsås	Koka upp mjölken	4-5	Låt sjuda	4-5
	Pudding	Koka upp mjölken	4-5	Låt sjuda	2-3
	Ris alla Malta	Värm mjölken	5-6	Låt sjuda	2-3

5. Underhåll

Underhåll av spishällen:

Observera! Kontrollera innan någon typ av rengörings- eller underhållsingrepp inleds att kokzonerna är avstängda och restvärmeindikatorn är släckt.

5.1 Rengöring

Spishällen ska rengöras efter varje användning.

Viktigt:

Använd inte svampar med slipeffekt eller stålull. Glaset kan med tiden nötas och ta skada.

Använd inte frätande kemiska produkter som till exempel ugnsrengöringsmedel och fläckbortagningsmedel.

Låt spishällen svalna efter varje användningstillfälle och rengör den därefter från matrester och fläckar på grund av överkok.

Socker och sockerhaltiga livsmedel skadar spishällen och ska därför avlägsnas omedelbart.

Salt, socker och sand kan orsaka repor på glasytan.

Använd en mjuk trasa, hushållspapper eller särskilda rengöringsmedel för spishällar (följ Tillverkarens instruktioner).

ANVÄND INTE ÅNGRENGÖRARE!!!

Viktigt:

Vid oavsiktliga och rikliga utsläpp av vätska från kokkärlen går det att ingripa genom utloppsventilen, som är belägen på produktens undre del för att kunna eliminera alla rester och utföra en rengöring med maximal hygienisk säkerhet.

Fig. 24

För rengöring av metallgallret, rekommenderar vi att diska det för hand med användning utelsutande av vatten och neutralt diskmedel.

Fig. 23

Underhåll av frånluftssugen

Rengöring

Använd ENDAST en trasa fuktad med ett neutralt rengöringsmedel för rengöring. ANVÄND INTE REDSKAP ELLER INSTRUMENT FÖR RENGÖRING!

Undvik användning av produkter som innehåller frätande medel.

ANVÄND INTE RENGÖRINGSSPRIT!

Fettfilter

Håller kvar fettpartiklarna från matlagningen.

Det ska rengöras en gång i månaden (eller när systemet som anger filtermättnad indikerar att det finns ett behov), med icke aggressiva rengörinsmedel, för hand eller i en diskmaskin på låg temperatur och kort tvättcykel.

Metallfettfiltret kan blekna vid diskning i diskmaskin men dess filtreringsegenskaper ändras inte alls.

Fig.21.2 - 22.5

Aktivt Kolfilter - Keramik

(Endast för filtrerande version)

Samlar upp de obehagliga lukterna från matlagningen.

Fig. 22.3

Produkten är försedd med ett set av luktfilter. Mättnaden på luktfiltren uppstår efter en mer eller mindre lång användning beroende på typen av spis och hur ofta fettfiltren rengöras. Luktfiltren kan regenereras på termisk väg var 2/3 månader i förvärmd ugn vid 200 °C i 45 minuter. Korrekt regenerering försäkrar konstant filtreringseffektivitet i fem år.

Observera! Placera inte filtren på ugnens botten, utan lägg dem i en ugsform och placera den på mellannivå.

5.2 Felsökning

FELKOD	BESKRIVNING	MÖJLIGA ORSAKER	FELÄTGÄRD
E2	Kontrollpanelen stängs av på grund av för hög temperatur	De elektroniska komponenternas invändiga temperatur är för hög	Vänta tills spishällen svalnat innen den kan användas igen
E3	Icke lämpligt kokkärl	Magnetinduktionen fungerar inte	Ta av kokkärlet
E5	Kommunikationsproblem mellan användargränssnitt och induktionsmodul	Nätströmmen kommer inte till modulen. Elkabeln är felaktigt ansluten eller defekt	Dra ur kontakten till spishällen och kontrollera anslutningen
För alla andra felsignaler ( E ... U ... C ... )	Kontakta det tekniska servicekontoret och ange felkoden

5.3 Servicekontor

Innan ni kontaktar servicekontoret

1.Kontrollera att problemet inte går att lösa med hjälp av indikationerna i "Felsökning".
2. Stäng av och slå på apparaten för att kontrollera om problemet kvarstår.

Kontakta närmaste Servicekontror i det fall dessa kontroller inte leder till att felet åtgärdas.
