Produkttyp	Dekorativ köksfläkt
Varumärke	FALMEC
Modell	MARILYN
Användning	Utsugning av rök och ånga från matlagning i hemmiljö
Installation	Takmontering (upphängningsbygel)
Elanslutning	220-240 V ~ 50/60 Hz
Belysning	Högprestanda LED-spotlights (låg energiförbrukning)
Antal hastigheter	4 hastigheter + intensivläge (hastighet 4 tillfällig)
Typ av kontroll	Vridväljare eller touchkontroll (beroende på version)
Fjärrkontroll	Ja, radiokontroll 433,92 MHz (räckvidd max 5 m)
Timerfunktion	Programmerbar automatisk avstängning efter 15 minuter
Filterunderhållsalarm	Ljusindikering efter 30 timmars användning
Metallfettfilter	Diskmaskinsäkra (max 55°C) eller handdisk
Kombinerade kol-zeolitfilter	Kan regenereras i ugn vid 200°C i 2 timmar (var 18:e månad); byte var 3:e år
Minsta avstånd ovanför kokplattan	65 cm (25,6 tum); kan minskas enligt monteringsanvisningarna
Elsäkerhet	Jordning obligatorisk; använd inte om sladden är skadad
Ytmaterial	Borstat rostfritt stål
Vikt	Se monteringsanvisningen (ej specificerat här)
Medföljande tillbehör	Monteringssats, fjärrkontroll, rengöringsservetter « Magic Steel »
Ytterligare information	Bruksanvisning finns på flera språk; originalreservdelar

Vanliga frågor - MARILYN FALMEC

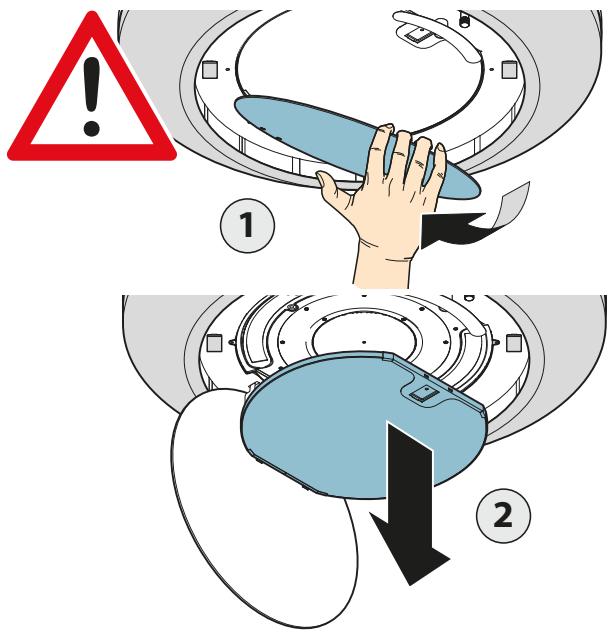

Hur rengör man metallfettfiltren?

Metallfiltren bör tvättas regelbundet (minst en gång i månaden). Låt dem ligga i blöt i kokande vatten med diskmedel i ungefär en timme, skölj sedan och torka noggrant. De kan även diskas i diskmaskin vid låg temperatur (max 55°C). Använd inte frätande eller slipande rengöringsmedel.

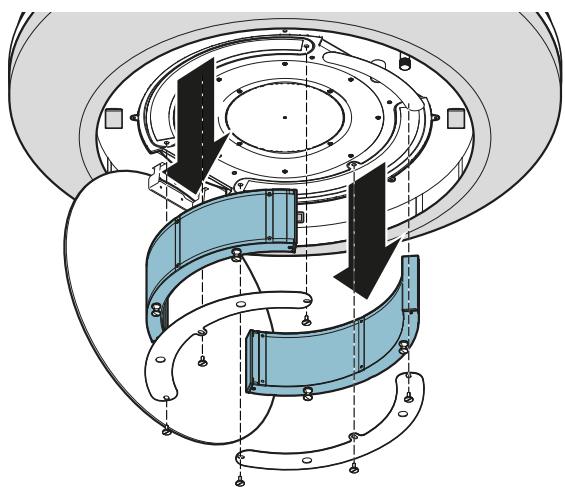

Hur regenererar eller byter man kol-zeolitfiltren?

De kombinerade kol-zeolitfiltren måste regenereras var 18:e månad genom att placera dem i en vanlig ugn vid 200°C i cirka 2 timmar. Låt dem svalna innan de sätts tillbaka. Byt ut dem helt var 3:e år.

Hur paras fjärrkontrollen med fläkten?

Para fjärrkontrollen: Stäng av och sätt på strömmen. På fläktens kontrollpanel, tryck på LJUS-knappen (eller TIMER beroende på modell) i 2 sekunder tills den röda lysdioden tänds. Tryck sedan på valfri knapp på fjärrkontrollen inom 10 sekunder. Proceduren bekräftas med en blinkning.

Vad gör jag om fläkten inte tänds eller inte fungerar?

Kontrollera först strömförsörjningen: se till att kontakten är inkopplad och att strömbrytaren inte har löst ut. Om nätkabeln är skadad, använd inte apparaten och kontakta en auktoriserad serviceverkstad. Om problemet kvarstår, kontakta en kvalificerad fackman.

Vad är det minsta installationsavståndet ovanför en spis?

Minsta avstånd mellan den högsta delen av spisen och den lägsta delen av fläkten är vanligtvis 65 cm (25,6 tum). För gasspisar, håll detta avstånd eller det som anges i spisens bruksanvisning om det är större. I vissa fall kan avståndet minskas enligt monteringsanvisningarna.

Hur återställer man filterunderhållsalarmet?

När filteralarmet tänds (efter cirka 30 timmars användning), tryck på TIMER-knappen (eller motsvarande knapp) i 3-4 sekunder för att nollställa räknaren. Alarmet släcks.

Kan jag använda fläkten utan metallfiltren?

Nej, du får aldrig använda fläkten utan metallfettfiltren. Utan dem skulle fett och smuts tränga in i apparaten, vilket äventyrar dess funktion och ökar brandrisken.

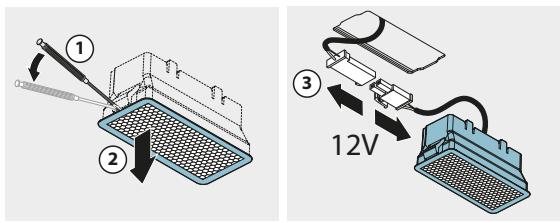

Hur byter man LED-lampor?

Fläkten är utrustad med långlivade LED-spotlights. För byte, följ anvisningarna i bruksanvisningen (bild). Om de går sönder, kontakta återförsäljaren eller en auktoriserad serviceverkstad för reparation.

Kan fläkten installeras utomhus?

Nej, fläkten får inte installeras utomhus eller utsättas för väder och vind (regn, vind, etc.). Den är endast avsedd för inomhusinstallation.

Hur aktiverar man Timerfunktionen?

Tryck på TIMER-knappen (klockikon) på kontrollpanelen eller fjärrkontrollen. Fläkten stängs automatiskt av efter 15 minuter. Funktionen avaktiveras genom att trycka på TIMER igen eller stänga av motorn.

BRUKSANVISNING MARILYN FALMEC

A = Hål för fäste av bygel i taket B = Hål för stödkablarnas genomgång C = Hål för fäste av stängningslock

FI - Kannattimet.

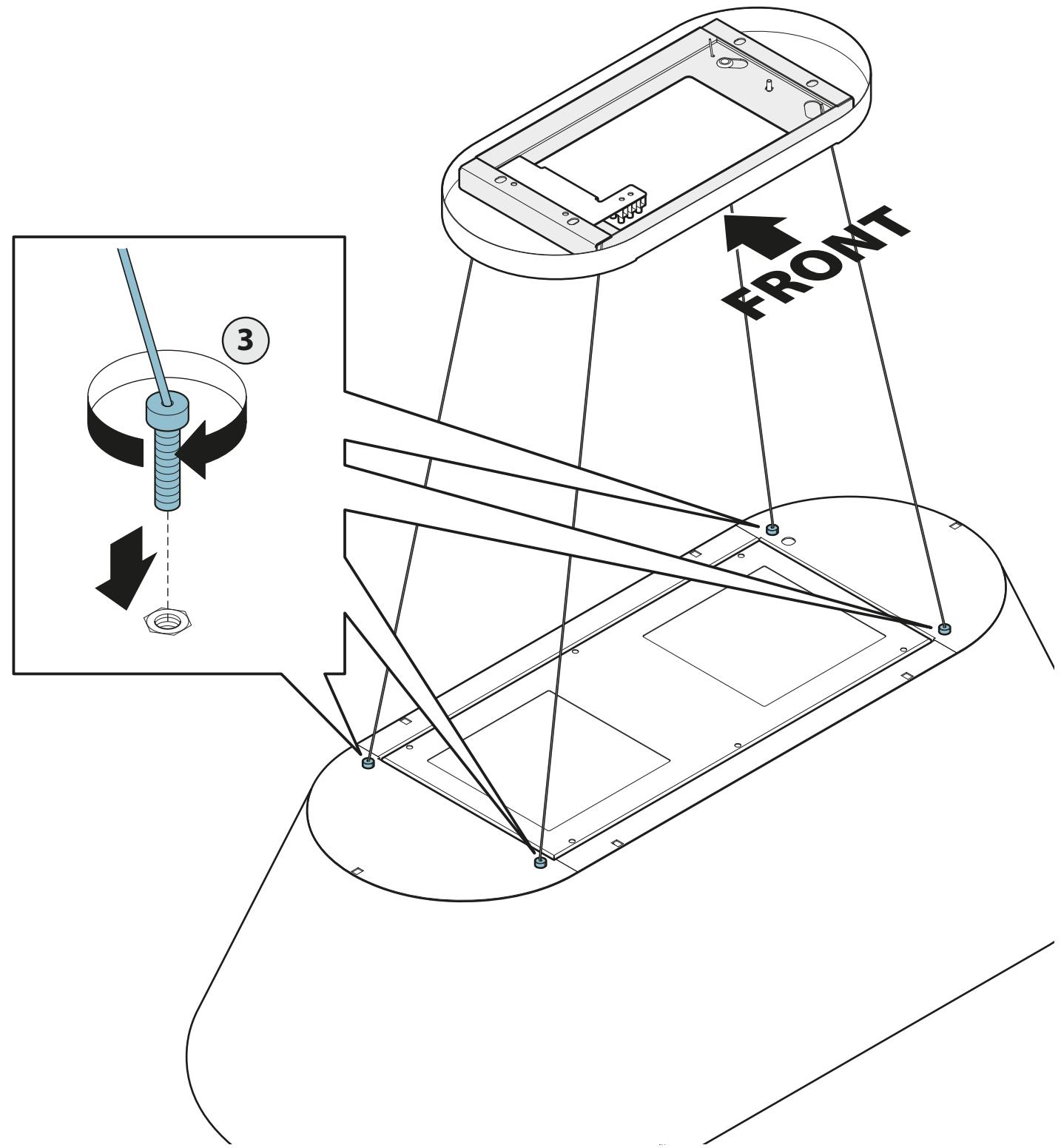

SE - Blockering av stödkablar (6).

SE - Blockering av stödkablar (6).

FI - Tukikaapeleiden lukitus (6).

NO - Blokkering av støttekabler (6).

6

MATERIALIA

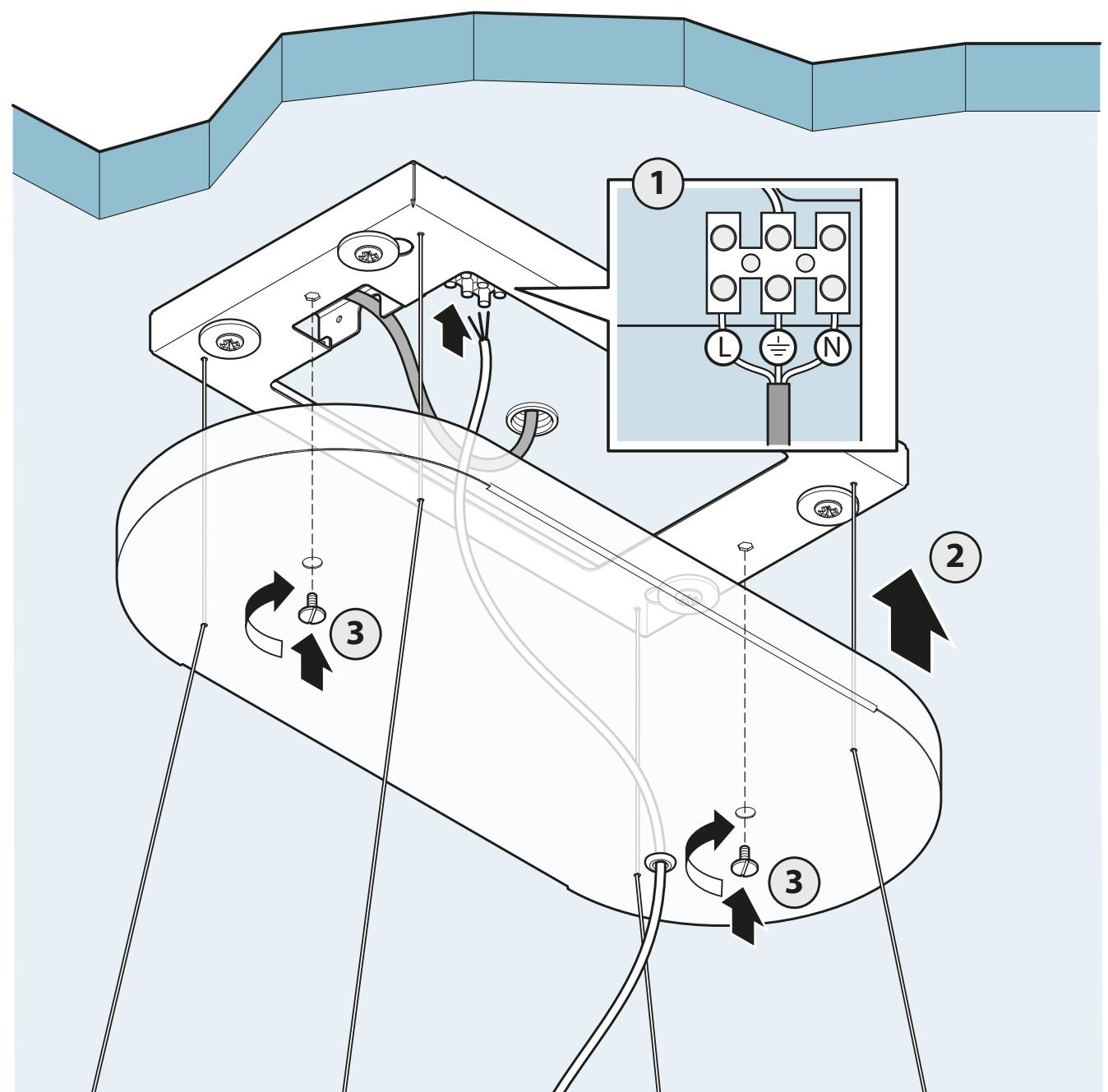

IT - Collegamento elettrico e fissaggio coperchio di chiusura (7). EN - Electrical connections and closing cover fastening (7). DE - Elektrischer Anschluss und Befestigung Verschlussabdeckung (7). FR - Branchement électrique et fixation du couvercle de fermeture (7). ES - Conexión electrónica y fijación tapa de cierre (7). RU - Электрическое подключение и крепление закрывающей крышки (7). PL - Połączenia elektryczne i mocowanie osłony zamykającej (7). NL - Elektrische aansluiting en bevestiging afdekplaat (7). PT - Ligação elétrica e fixação da tampa de fecho (7). DK - Elektrisk tilslutning og fastgøring af lukkedæksel (7). SE - Elektrisk anslutning och fäste av stängningslock (7). FI - Sähköliitäntä ja sulkukannen kiinnitys (7). NO - Elektrisk tilkobling og feste av lukkedekselet (7).

7

VETRA 120 ISOLA

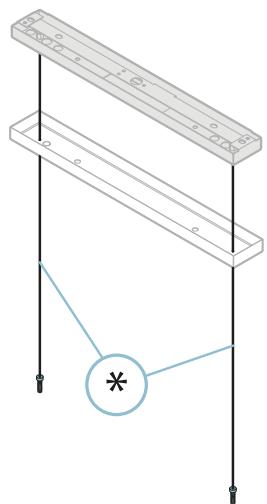

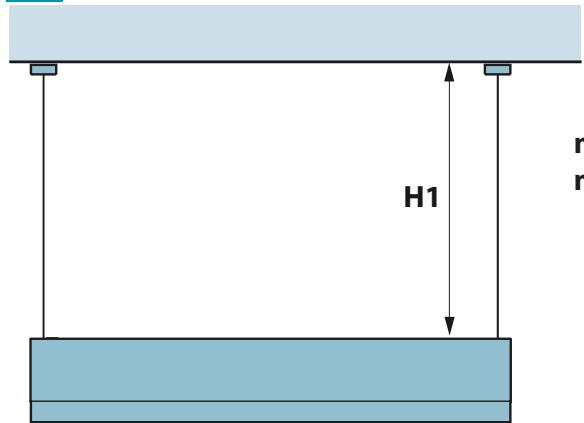

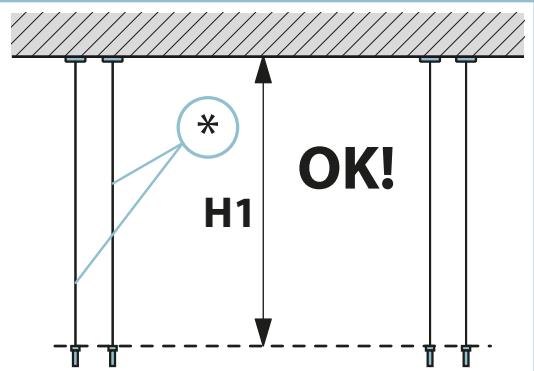

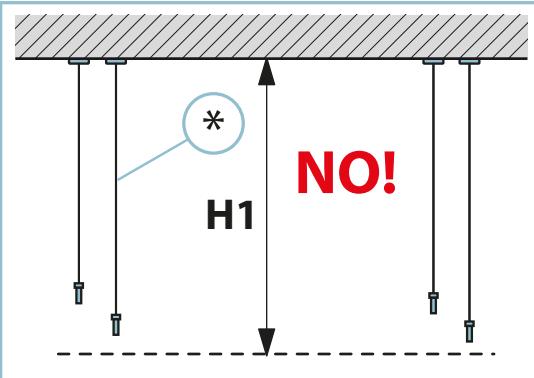

IT - Misure per l'installazione (1); Cavi di sostegno, staffa a soffitto e coperchio più assemblati (2); Regolazione lunghezza (3). EN - Installation measures (1); Support cables, ceiling bracket and cover already assembled (2); Length adjustment (3). DE - Einbauabmessungen (1); Stützkabel, Deckenbügel und Deckel schon montiert (2); Einstellung der Länge (3). FR - Dimensions pour l'installation (1); Câbles de support, étrier au plafond et couvercle déjà assemblés (2); Réglage de la longueur (3). ES - Medidas para la instalación (1); cables de soporte, soporte de techo y cubierta ya ensambladas (2); Ajuste de la longitud (3). RU - Размеры для установки (1); Опорные кабели, потолочный кронштейн и крышка уже смонтированы (2); Регулировка длины (3). PL - Wymiary do instalacji (1); Zmontowane liny mocujące, wspornik sufitowy i pokrywa (2); Regulacja długości (3). NL - Afmetingen voor de installatie (1); Steunkabels, beugel aan het plafond en reeds geassembleerd deksel (2); Regeling lengte (3). PT - Medidas para a instalação (1); Cabos de apoio, fixador de teto e tampa previamente acoplados (2); Regulação do comprimento (3). DK - Installationsmål (1); Holdetove, loftsbeslag og dæksel formonteret (2); Justering af længden (3). SE - Installationsmått (1); stödkablar, takfäste och färdigmonterat lock (2); Längdreglering (3). FI - Mitat (1); Tukikaapelit, kattoon asennettava kannatin ja kansi valmiiksi asennettuina (2); Pituuden säätö (3). NO - Installasjonsmål (1), støttekabler, takbrakett og deksel allerede montert (2); Regulering av lengden (3).

1

min. 400 mm

max. 1100 mm

optional

KACL.143:

3400 mm

570 mm

520 mm

2

VETRA 120 ISOLA

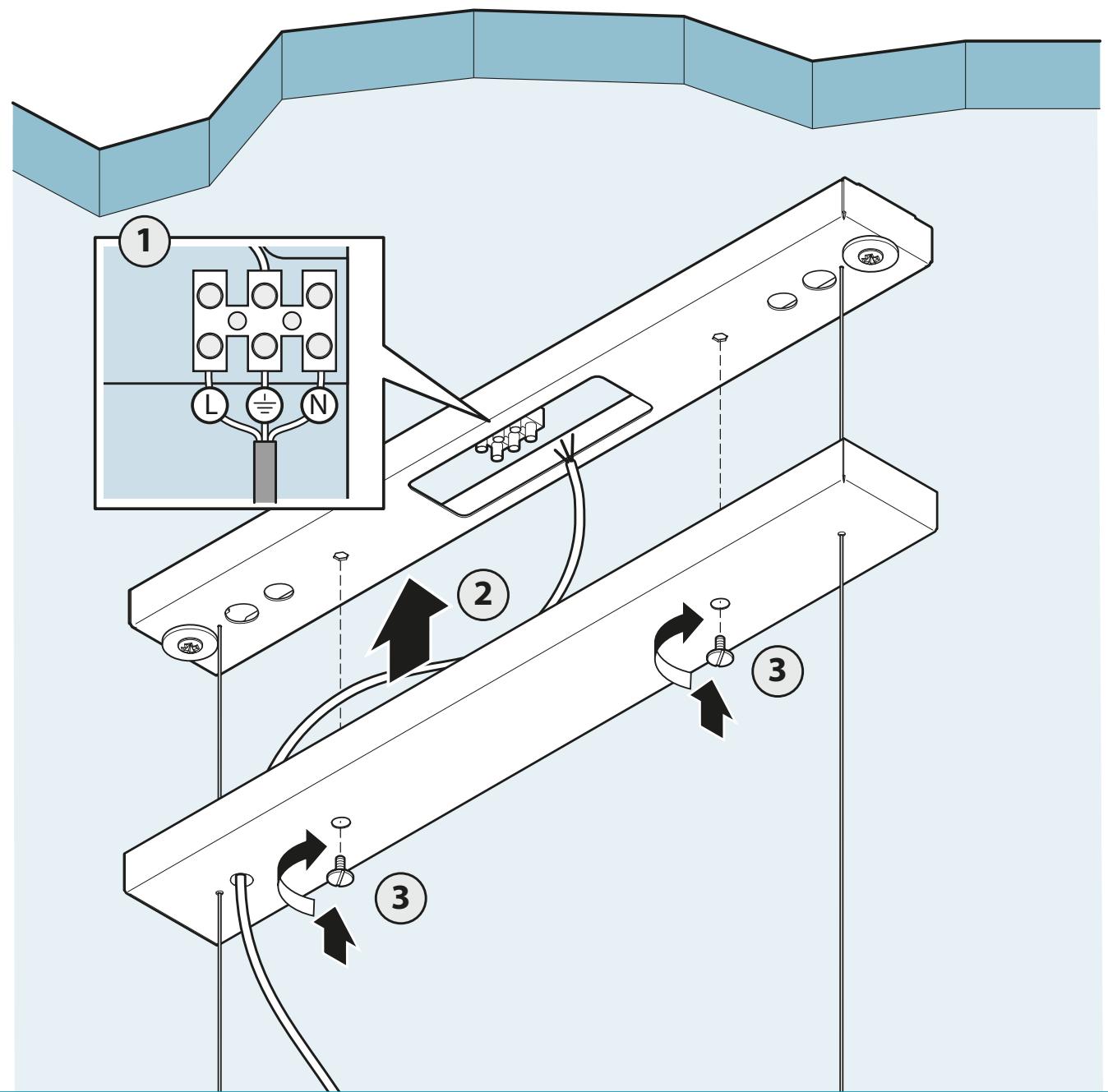

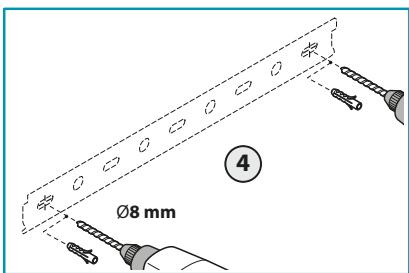

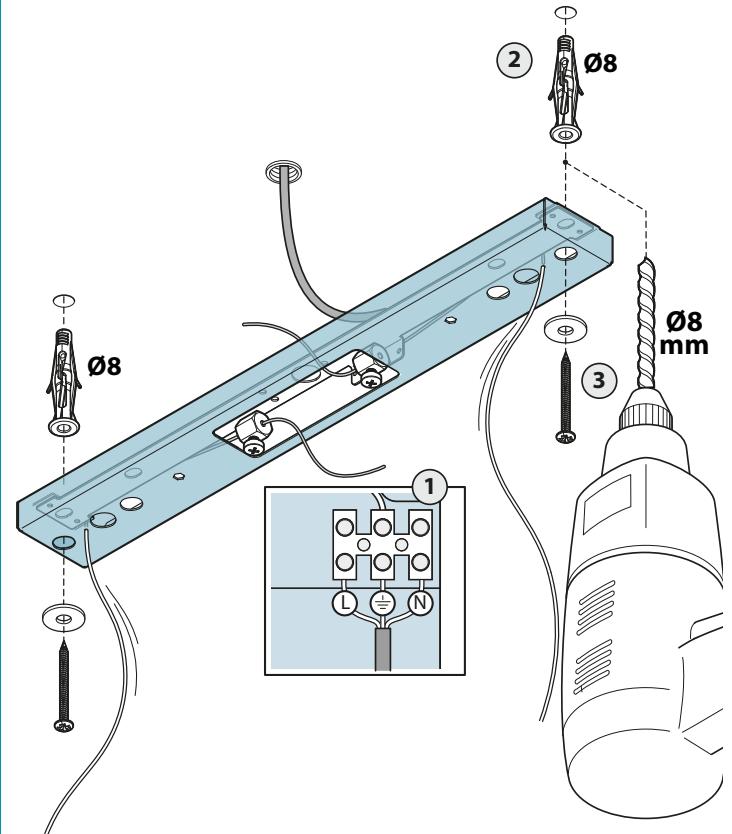

IT - Collegamento elettrico (3) e fissaggio staffa (4). EN - Electric connection (3) and installation of the bracket (4). DE - Stromanschluss (3) und Bügelbefestigung (4). FR - Raccordement électrique (3) et fixation de l'étrier (4). ES - Conexión electrónica (3) y fijación del soporte (4). RU - Подключение электричества (3) и крепление кронштейна (4). PL - Połączenia elektryczne (3) i mocowanie wspornika (4). NL - Elektrische aansluiting (3) en bevestiging beugel (4). PT - Ligação elétrica (3) e fixação do suporte (4). DK - Elektrisk tilslutning (3) og fastgøring af beslag (4). SE - Elektrisk anslutning (3) och fastsättning av fäste (4). FI - Sähköliitäntä (3) ja kannattimen (4) kiinnitys. NO - Elektrisk tilkobling (3) og feste av brakett (4).

3

4

VETRA 120 ISOLA

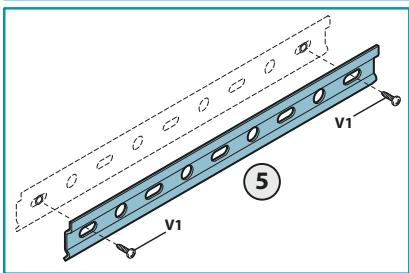

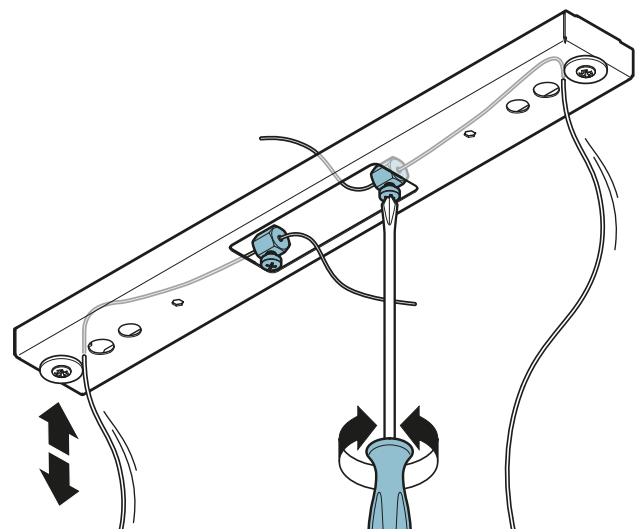

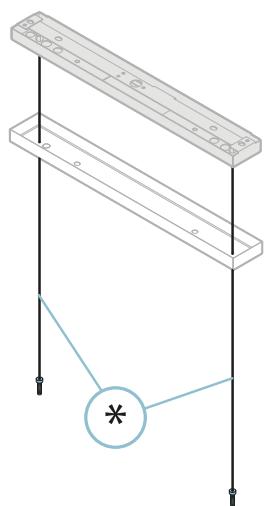

SE - Blockering av stödkablar (5).

FI - Tukikaapeleiden lukitus (5).

NO - Blokkering av støttekabler (5).

5

SE - Elektrisk anslutning och fastsättning av stängningslocket (6).

6

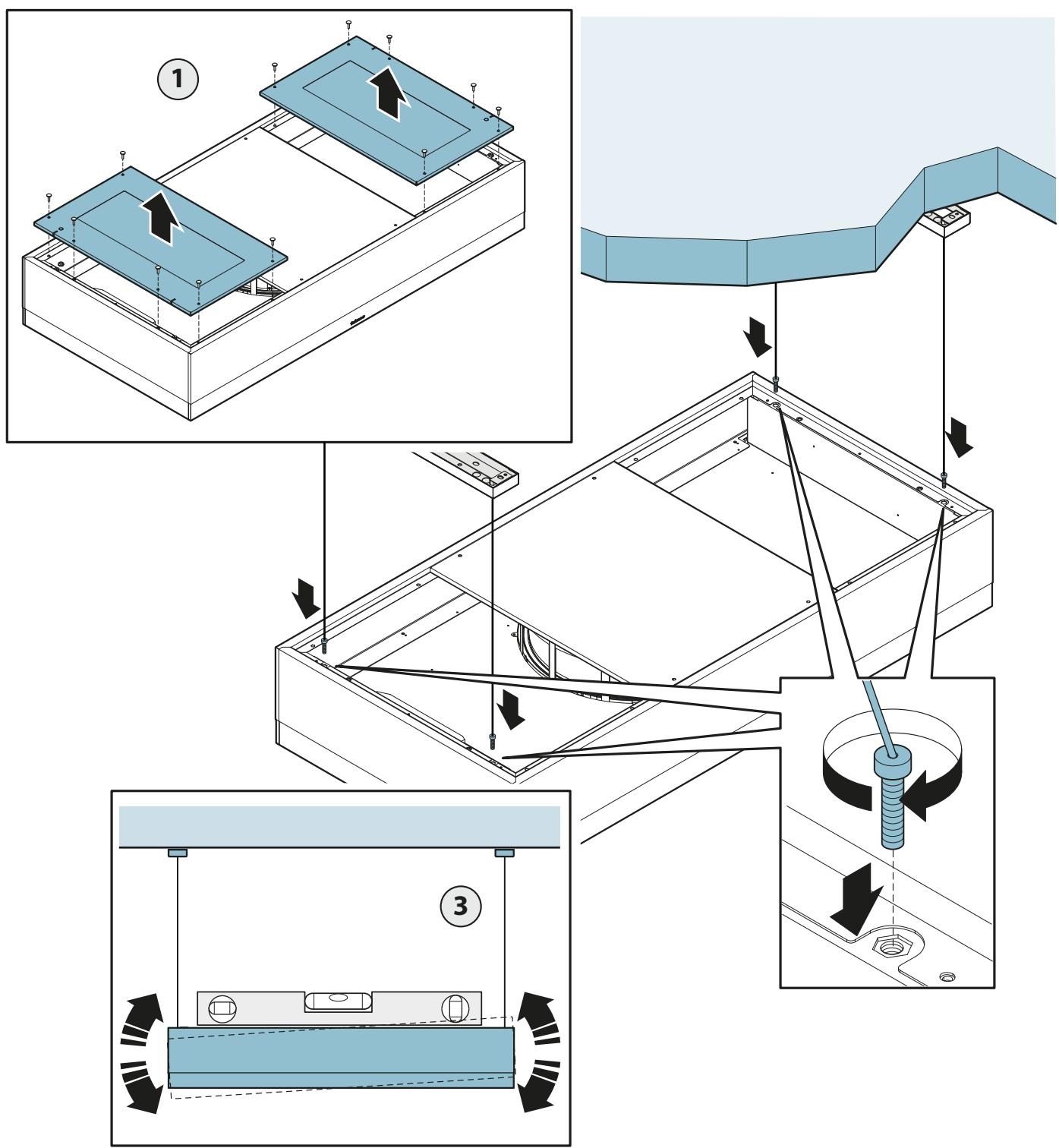

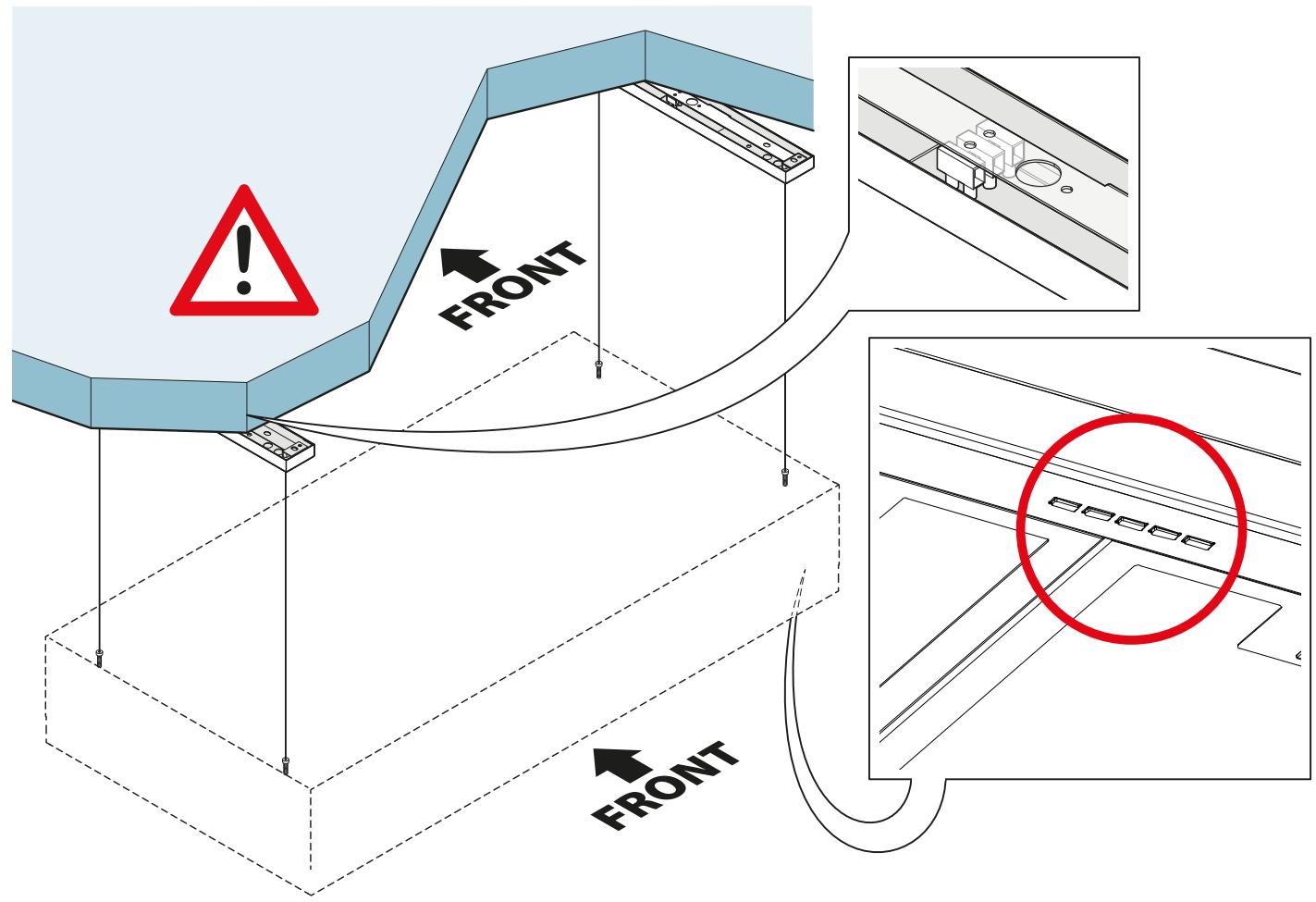

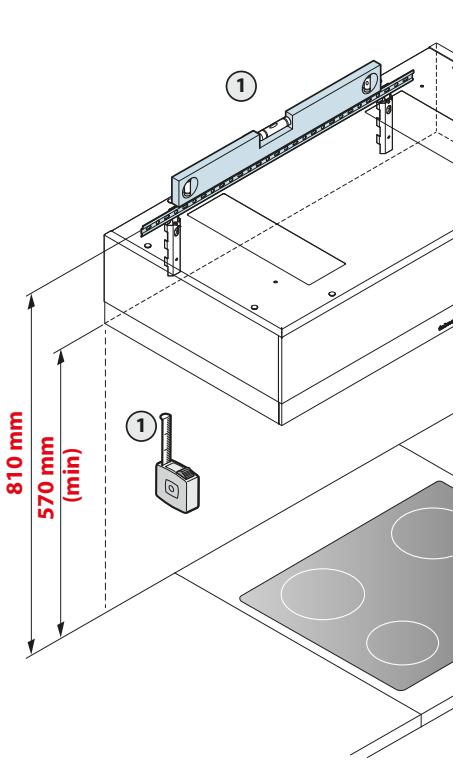

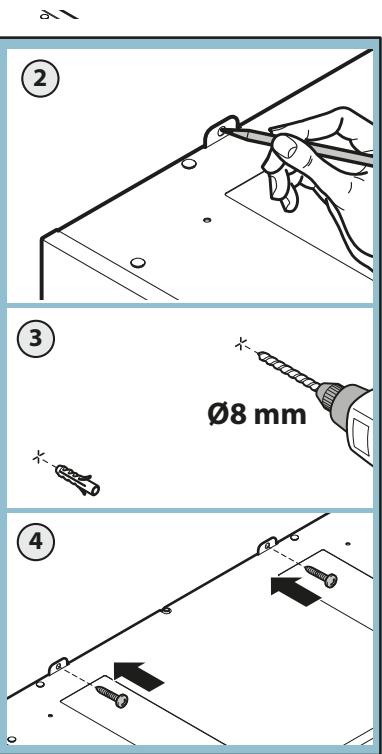

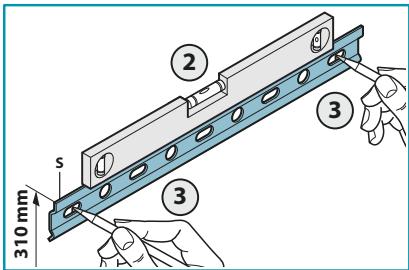

SE - Installationsmått (1), fastsättning av kåpan med säkerhetsskruvar (2), elanslutning (3).

1

2

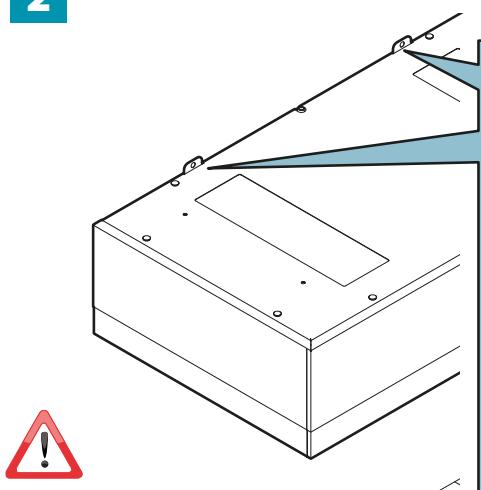

SE - Obligatoriska säkerhetsskruvar.

SE - Obligatoriska säkerhetsskruvar. FI - Pakolliset varmistusruuvit. NO - Påkrevde sikkerhetsskruer.

3

Tryck på LYS-knappen ( ) på fläktens kontrollpanel i 2 sekunder:

Den röda lysdioden tänds.

Installationsarbetet måste utföras av kompetenta och kvalificerade installatörer, enligt vad som anges i denna manual och med respekt för gällande lagar.

Om nätkabeln eller andra komponenter är skadade får INTE kåpan användas: Dra ur kåpan från elförsörjningen och kontakta din återförsäljare eller en auktoriserad teknikverkstad för reparationen.

Modifiera inte apparatens elektriska, mekaniska och funktionella struktur.

Försök inte att utföra reparationer eller byten själv: åtgärder som utförs av personer som inte är kompetenta eller kvalificerade kan orsaka skador, även mycket allvarliga, på föremål och/eller personer som inte täcks av tillverkarens garanti.

ANVISNINGAR FÖR INSTALLATÖREN

TEKNISK SÄKERHET

Innan du installerar kåpan skall du kontrollera att alla dess delar är hela och fungerar bra. Om du upptäcker några avvikelser skall du inte gå vidare med installationen utan kontakta din återförsäljare.

Om du hittar en synlig defekt får INTE kåpan installeras. Förvara den i dess originalförpackning och kontakta din återförsäljare.

När kåpan väl har installerats kommer inga reklamationer angående synliga defekter att accepteras.

Under installationen skall du alltid använda personlig skyddsutrustning (t.ex. skyddsskor).

Fästsatsen (skruvar, pluggar och fästen) som levereras med kåpan kan endast användas på väggar av murverk. Om det är nödvändigt att installera kåpan på väggar av annat material skall man utvärdera andra fastsättningssystem, med hänsyn till väggens hållbarhet och kåpans vikt (anges på sid. 2).

Tänk på att en installation med andra fastsättningssystem än de medföljande eller som inte uppfyller kraven kan medföra risker.

Installera inte kåpan utomhus och utsätt den inte för väder och vind (regn, blåst osv.).

ELSÄKERHET

Det elsystem till vilket kåpan ansluts måste vara enligt lag och försett med jordanslutning enligt de säkerhetsstandarder som gäller i användarlandet. Det måste dessutom följa de europeiska bestämmelserna om störningsskydd.

Se till att elnätets spänning motsvarar värdena på typskylten inuti spiskåpan innan du installerar den.

Det uttag som används för den elektriska anslutningen måste vara lättillgängligt med den installerade utrustningen. Om detta inte är möjligt skall det finnas en huvudströmbrytare på en lättillgänglig plats för att koppla bort apparaten när det behövs.

Eventuella förändringar av elsystemet får endast utföras av en behörig elektriker.

Maxlängd på skruv för fixering av rökgången är 13 mm (tillhandahålls av tillverkaren).

Användning av skruvar som inte uppfyller kraven i dessa instruktioner kan medföra risker av elektrisk natur.

Vid felfunktion av apparaten får du inte försöka att lösa problemet på egen hand utan du måste kontakta din återförsäljare eller en auktoriserad serviceverkstad för reparationen.

Under kåpans installation skall du koppla bort apparaten genom att dra ur kontakten eller genom att bryta huvudströmbrytaren.

SÄKERHET RÖKKANAL

Anslut inte apparaten till kanaler för rök som bildas vid förbränning (från pannor, eldstäder osv.)

Före installationen av kåpan skall du säkerställa att alla gällande lagar om luftutsläpp i atmosfären följs.

ANVISNINGAR FÖR ANVÄNDAREN

Dessa anvisningar finns för din och andras säkerhet och vi ber dig därför att noggrant läsa denna manual i alla dess delar innan du installerar och använder apparaten eller rengör densamma.

Tillverkaren frånsäger sig allt ansvar för eventuella skador som kan, direkt eller indirekt, uppstå på personer, föremål och husdjur till följd av underlåtenhet att följa de säkerhetsanvisningar som anges i denna manual.

Det är mycket viktigt att denna instruktionsbok förvaras tillsammans med apparaten för framtida referens.

Om apparaten säljs eller överlåts till en annan person, se till att manualen medföljer, så att den nya ägaren kan studera kåpans funktioner samt de anvisningar som finns.

Efter installation av kåpa i rostfritt stål måste du rengöra denna för att avlägsna skyddets lim och eventuella fett- och oljefläckar som, om de inte tas bort, kan orsaka permanenta skador på kåpans yta. För att göra detta, rekommenderar tillverkaren användning av de medföljande servietterna, som även finns tillgängliga för inköp.

Krav originalreservdelar.

Apparaten är endast avsedd för utsugning av den rök som skapas vid privat matlagning, inte professionell: all annan användning är felaktig, kan orsaka skador på personer, föremål och husdjur och befriar tillverkaren från allt ansvar.

Apparaten kan användas av barn över 8 år samt av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet eller kunskap, förutsatt att de är under uppsikt eller efter att ha fått instruktioner angående en säker användning av apparaten samt förstår de faror som är förknippade med denna.

Barn får inte leka med apparaten. Rengöring och underhåll som är avsedd att utföras av användaren får inte göras av barn utan uppsikt.

ANVISNINGAR OM ANVÄNDNING OCH RENGÖRING

Innan du utför någon rengöring eller något underhållsarbete, koppla bort apparaten genom att dra ur kontakten eller stänga av huvudströmbrytaren.

Använd inte kåpan med blöta händer eller barfota.

Kontrollera alltid att alla elektriska delar (lampor, utsugningsanordning) är avstängda när enheten inte används.

Den maximala totalvikten på eventuella föremål placerade eller hängda (där detta förutses) på kåpan får inte överstiga 1,5 kg.

Kontrollera friteringsmaskiner under användning: överhettad olja kan vara brandfarlig.

Tänd inte öppna lågor under kåpan.

Förbered inte mat på öppen låga under kåpan.

Använd aldrig kåpan utan metallfettfiltren. Fett och smuts avlagras i detta fall i apparaten och försämrar dess funktion.

Åtkomliga delar i kåpan kan vara varma om de används tillsammans med matlagningsutrustning.

Utför ingen rengöring så länge som delar av kåpan fortfarande är varma.

Om rengöringen inte görs i enlighet med de förfaranden och med de produkter som anges i denna manual kan brand uppstå.

Stäng av huvudströmbrytaren när apparaten inte används under längre tid.

Vid samtidig användning av andra apparater (värmeppannor, kaminer, eldstäder osv.) som använder gas eller andra bränslen, se till att rummet där röken ska sugas ut är välventilerat, i enlighet med gällande lagar.

INSTALLATION

avsnitt reserverat för kvalificerad personal

Innan du installerar kåpan, skall du noggrant läsa kap. "SÄKERHETSINSTRUKTIONER OCH VARNINGAR".

TEKNISKA EGENSKAPER

De tekniska data som gäller apparaten visas på typskyltarna placerade inuti spiskåpan.

PLACERING

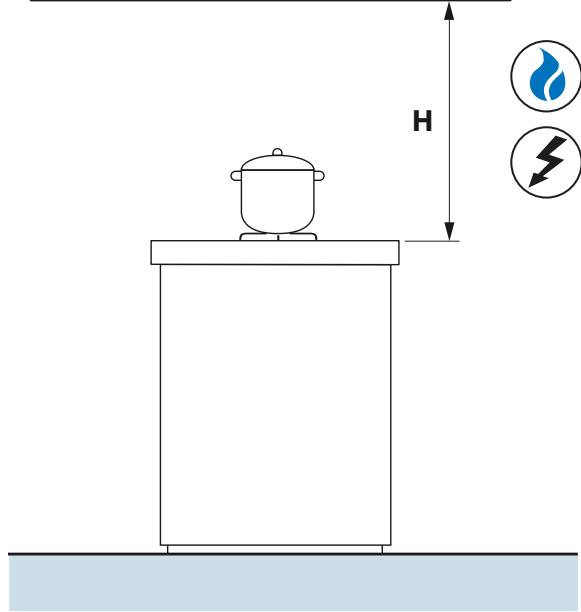

Det minsta avståndet mellan den högsta delen på matlagningsutrustningen och den lägsta delen av kökskåpan anges i monteringsanvisningarna.

Vanligtvis, när en kökskåpa är monterad ovanför en gashäll, måste detta avstånd vara minst 65 cm (25,6'). Men på grundval av tolkningen av standarden SS-EN 60335-2-31 från 2002/07/11 i TC61 (underklausul 7.12.1 möte 15, dagordningspunkt 10.11), kan minimiavståndet mellan spishällen och den nedre delen av kåpan reduceras till det angivna måttet i monteringsanvisningarna.

Om instruktionerna för gasspisen specificerar att större avstånd måste dessa beaktas. Installera inte kåpan utomhus och utsätt den inte för väder och vind (regn, blåst osv.).

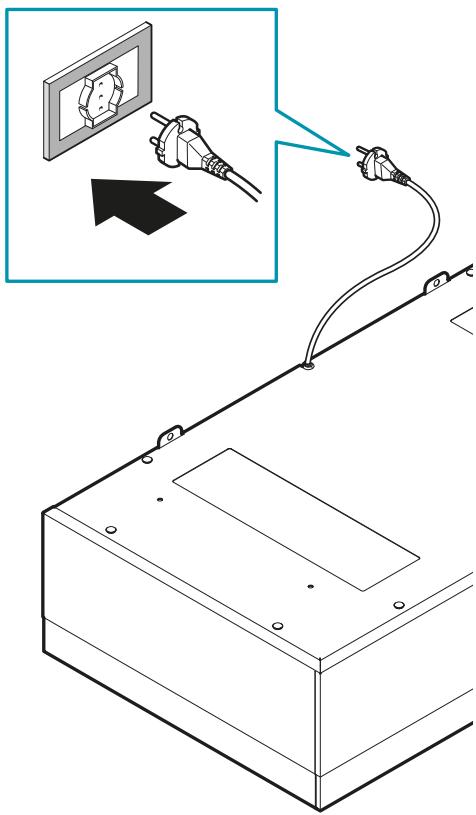

ELEKTRISK ANSLUTNING

(avsnitt reserverat för kvalificerad personal)

Innan du utför något arbete på spiskåpan, koppla bort apparaten från elnätet.

Se till att inga elledningar inuti kåpan kopplas bort eller skärs av: kontakta i sådana fall närmaste servicecenter.

De elektriska anslutningarna ska utföras av kvalificerad personal.

Anslutningarna måste utföras i enlighet med den lagstiftning som gäller.

Innan du ansluter kåpan till elnätet, kontrollera att:

• Elnätets spänning motsvarar värdena på typskylten inuti spiskåpan.
• Elnätet är enligt lag och klarar apparatens belastning (se typskylten med de tekniska egenskaperna placerad inuti kåpan).
• Stickkontakt och nätkabel inte kommer i kontakt med temperaturer över 70°C
• Nätaggregatet är utrustat med en effektiv och korrekt jordanslutning enligt gällande lagar.
• Uttaget som används för anslutning är lättåtkomligt efter kåpans installation.

I händelse av:

• Apparater försedda med kabel utan stickkontakt: använd en stickkontakt av "normaliserad" typ. Ledningarna måste anslutas enligt följande: gul-gröna ledningen måste användas för jordanslutningen, den blå ledningen för neutral och den bruna ledningen för fas. Kontakten måste anslutas till ett lämpligt säkerhetsuttag.
• Fast apparat som inte är utrustad med nätkabel och stickkontakt, eller annan anordning som garanterar bortkoppling från elnätet, med ett öppningsavstånd på kontakterna som möjliggör total bortkoppling enligt villkoren i överspänningskategori II.

Dessa anordningar för bortkoppling måste införlivas i strömförsörjningen i enlighet med reglerna för installation.

Den gul/gröna jordkabeln får inte avbrytas av brytaren.

Tillverkaren frånsäger sig allt ansvar om säkerhetsföreskrifterna inte följs.

RÖKKANAL

KÄPA MED INTERN ÄTERCIRKULERING (FILTRERANDE)

I denna version passerar luften genom filtret i kol/zeolit för att renas och återvinnas i miljön. Kontrollera att filtret i kol/zeolit har monterats på kåpan. Om så inte skulle vara fallet, placera dem så som anges i instruktionerna för montering.

MONTERINGSANVISNINGAR

avsnitt reserverat för kvalificerad personal

Kåpan kan installeras i olika konfigurationer.

De allmänna monteringsfaserna gäller för alla installationer. Följ däremot,

där det specificeras, de faser som motsvarar önskad installation.

DRIFT

NÄR SKALL DU SLÅ PÅ KÅPAN?

Slå på kåpan minst en minut innan du börjar att laga mat: detta kommer att främja en luftström för att leda rök och ångor mot utsugningsytan.

Vid avslutad matlagning skall du låta kåpan arbeta tills all ånga och alla lukter har sugits upp helt. Du kan ställa in automatisk avstängning av kåpan efter 15 minuters användning, med hjälp av Timerfunktionen.

VILKEN HASTIGHET SKALL DU VÄLJA?

Den första hastigheten: bibehåller den rena luften med låg konsumtion av elenergi. Den andra hastigheten: normala driftsförhållanden. Den tredje hastigheten: i närvaro av starka lukter och ångor. Den fjärde hastigheten: snabb förbrukning av starka lukter och ångor.

NÄR SKALL DU TVÄTTA ELLER BYTA FILTREN?

Metallfiltren måste rengöras var 30:e användningstimme.

Därefter aktiveras hastighet 3. OBSERVERA: SPRING och LYBRA har endast 3 hastigheter.

För mer information, se kapitlet "UNDERHÅLL".

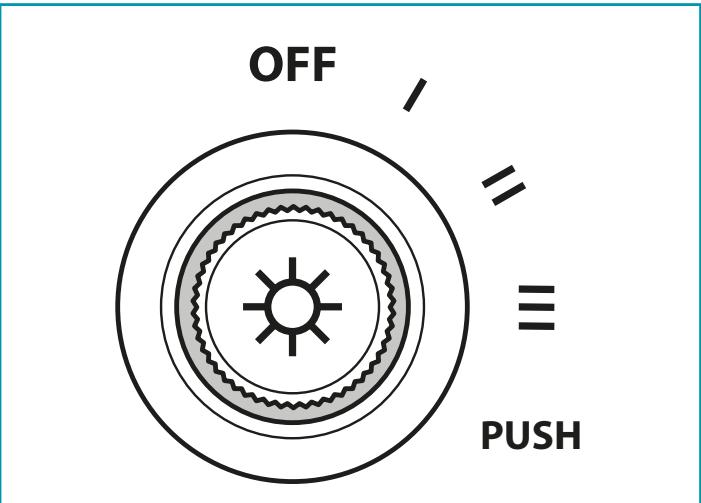

VRIDVÄLJARE - KOMMANDON

(DAMA - LOOP - SOFFIO - SOPHIE)

OFF	Motor OFF
I	Hastighet 1 (ljuset grön)
II	Hastighet 2 (ljuset blå)
III	Hastighet 3 (ljuset violett)
PUSH	Hastighet 4 (ljuset röd).Den aktiveras genom att trycka på knappen i 2 sekunder.Efter ett par minuter detkommen tillbaka till hastighet tre.
	Trycka på en sekund:På / av ljus
	TIMER (kan bara aktiveras med fjärrkontroll)(blinkande ljuset)Automatism avstängning after 15 min.Funktionen inaktiveras (röd lysdiod slåckt) om:- Du trycker en gäng till på TIMER-knappenEller motom OFF FILTERLARM (motorn OFF).Underhäll av fettfilter after cirka 30 användningstimmar.Håll nedtryckt i 4 sekunder for att nollställa räknaren..

ELEKTRONISK KONTROLLPANEL

(MATERIALIA - VETRA)

Motor ON/OFF Vid uppstart, är hastigheten den som sparats från den föregående avständ- ningen.
Hastighetsökning från 1 till 4 Hastighet 4 är endast aktiv i några minutesen, sen aktiveras has- tighet 3.	Hastigheterna indikeras med lysdioder på tangenterna: + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - ++ - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - (Hysdiod "+" blinkande)
Hastighetsminskning från 4 till 1
Sätt på /slå av ljuset
TIMER (röd blinkande lysdiod) Automatisk avstängning after 15 min. Funktionen inaktiveras (röd lysdiod släckt) om: - Du trycker en gäng till på TIMER-knappen (). - Du trycker på ON/OFF-knappen (). FILTERLARM (röd lysdiod med fast ljus med (+) off) Underhäll av fettfilter after cirka 30 användningsstämmar. Häll (®) nedtryckt i 3 sekunder für att nollställ räknären.

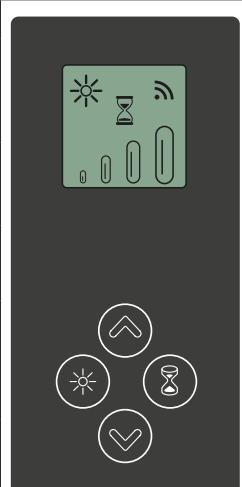

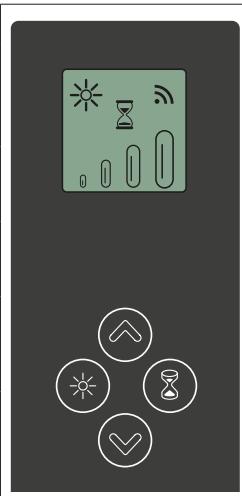

ANVÄNDNING AV FJÄRRKONTROLL

VARNING:

Placera kåpan långt bort från källor till elektromagnetiska vågor (t.ex. mikrovågsugnar) som kan störa fjärrkontrollen och med kåpans elektronik.

Maximal räckvidd är 5 meter, som kan minska i händelse av elektromagnetiska störningar.

Fjärrkontrollen arbetar på 433,92 MHz. Fjärrkontrollen består av två delar: - Mottagaren som är integrerad i kåpan. - Sändaren som visas här i figuren.

BESKRIVNING AV SÄNDARENS KOMMANDON

	UP Motortändning och hastighetsökning是从1 till 4. Hastighet 4 är endast aktiv i nagra mi-nuter.
	DOWN Hastighetssänkning och avstängning av mo- tor.
	Ljus ON-OFF
	TIMER ON: Automatism avstängning av mo-torn after 15 min. Funktionen inaktiveras automatiskt om du stänger av motorn (knapp).
	Kommandoöverführung aktiv

AKTIVERINGSPROCEDUR (endast för Vetra Wall)

Innan du använder fjärrkontrollen ska du utföra följande procedur på kåpans kontrollpanel:

Tryck på knapparna LJUS ( ) och TIMER ( ) samtidigt tills båda lysdioder börjar blinka. - Släpp de två knapparna och tryck igen på knappen LJUS ( ) tills alla lysdioder har tänts. - Släpp knappen LJUS ( ): nu är mottagaren aktiv.

Proceduren används även för att inaktivera mottagaren.

BYTE AV FJÄRRKONTROLLSKOD

Om det finns en enda fjärrkontroll går du direkt till punkt 2.

Om det finns flera fjärrkontroller i samma rum kan du skapa en ny kod med följande procedur.

Ta bort strömmen till kåpan innan du utför proceduren.

1) - SKAPA EN NY KOD

Proceduren utförs på fjärrkontrollen.

Tryck på knapparna LJUS ( ) och TIMER ( ) samtidigt tills displayen börjar blinka. Tryck på knappen DOWN ( ) på fjärrkontrollen: lagringen av den nya koden bekräftas av 3 korta blinkningar av displayen. Den nya koden annullerar och ersätter föregående fabriksinställda kod.

Återanslut kåpan till elnätet. Kontrollera att ljusen och motorn är avstängda.

2) - ASSOCIERING AV FJÄRRKONTROLLEN TILL KÅPAN MED VRIDREGLAGE

Tryck på knappen LJUS ( ) på kåpans kontrollpanel i 2 sekunder: den röda lysdioden tänds.

Tryck på vilken knapp som helst inom 10 sekunder.

2A) - ASSOCIERING AV FJÄRRKONTROLLEN TILL KÅPAN MED TOUCH-KONTROLLPANEL

Tryck på knappen TIMER ( ) på kåpans kontrollpanel i 2 sekunder: den röda lysdioden tänds.

Tryck på valfri knapp inom 10 sekunder.

ÅTERSTÄLLNING AV FABRIKSINSTÄLLD KOD

Tryck på knapparna UP och DOWN på fjärrkontrollen samtidigt i mer än 5 sekunder. Genomförd återställning bekräftas av tre korta blinkningar på displayen. Återanslut kåpan till elnätet. Gå vidare med associeringen mellan kåpa och fjärrkontroll såsom beskrivits i punkt 2.

UNDERHÅLL

Innan du utför någon rengöring eller något underhållsarbete, koppla bort apparaten genom att dra ur kontakten eller stänga av huvudströmbrytaren.

Du bör inte använda rengöringsmedel som innehåller slipmedel, syror eller frätande ämnen samt trasor med grova ytor.

Konstant underhåll säkerställer apparatens korrekta drift och en god effektivitet under lång tid.

Särskild uppmärksamhet bör ägnas åt metallfettfiltren: regelbunden rengöring av filtren kommer att garantera att det inte ansamlas fett med åtföljande risk för brand.

RENGÖRING AV UTVÄNDIGA YTOR

Det rekommenderas att rengöra kåpans utvändiga ytor minst var 15:e dag för att undvika att oljiga eller feta substanser ska angripa dem. För rengöringen av kåpan, som är tillverkad av borstat, rostfritt stål, rekommenderar tillverkaren användning av servietterna "Magic Steel".

Alternativet och för alla övriga typer av ytor kan rengöringen göras genom att använda en mjuk trasa som fuktats lätt med ett neutralt rengöringsmedel eller med denaturerad sprit.

Avsluta rengöringen med en noggrann sköljning och torkning med mjuka trasor.

Använd inte för mycket vatten i närheten av kontrollpanelen och av belysningsanordningarna för att undvika att fukten när elektroniska delar.

Rengöringen av glaspanelerna utförs endast med speciella rengöringsmedel som inte är frätande eller slipande med en mjuk trasa.

Tillverkaren avsäger sig allt ansvar om dessa instruktioner inte följs.

RENGÖRING AV INRE DELAR

Det är förbjudet att rengöra de elektriska delarna eller delarna i motorn som sitter inne i kåpan med våta trasor eller lösningsmedel.

För övriga metalldelar, se föregående paragraf.

METALLFETTFILTER

Det är lämpligt att tvätta metallfiltren ofta (minst en gång i månaden) genom att lägga dem i blöt i cirka 1 timme i kokande vatten och diskmedel utan att böja dem. Använd inga frätande, syrahaltiga eller alkaliska rengöringsmedel. Skölj dem noggrant och vänta tills de är ordentligt torra innan du monterar dem igen. Tvättmaskin är tillåten men kan orsaka brunfärgning av filtren: för att minska detta problem ska du tvätta vid låga temperaturer (max 55°C). Se monteringsanvisningarna för uttag och insättning av metallfettfiltren.

FILTER I KOL/ZEOLIT

Vid normal användning rekommenderas det att man återställer filtret i kol/zeolit var 18:e månad och att man byter ut det efter 3:e år. För att återställa det räcker det att man lägger in det i en vanlig ugn för hemmabruk vid en temperatur på 200°C i cirka 2 timmar. Vänta tills filtret svalnat innan det monteras på nytt.

BELYSNING

(DAMA - LOOP - SOFFIO - SOPHIE - MATERIALIA)

Kåpan är utrustad med belysning med LED-spotlights med hög effektivitet, låg konsumtion och mycket lång hållbarhet vid normal användning.

Om det skulle bli nödvändigt att byta ut spotlighten gör som i figuren.

BELYSNING (VETRA)

Kåpan är utrustad med belysning med LED-spotlights med hög effektivitet, låg konsumtion och mycket lång hållbarhet vid normal användning.

Om den går sönder kontakta din återförsäljare eller en auktoriserad serviceverkstad för reparationen.

KASSERING I SLUTET AV LIVSLÄNGDEN

Symbolen med den överkryssade soptunnan som visas på din utrustning anger att produkten är en WEEE, det vill säga "avfall som kommer från elektriska och elektroniska produkter" och får inte kastas i de osorterade soporna (det vill säga tillsammans med "blandat hushållsavfall") utan hanteras separat för

elektronisk utrustning får inte kastas i de osorterade soporna (det vill säga tillsammans med "blandat hushållsavfall") utan hanteras separat för

att omfattas av lämpliga åtgärder för återanvändning, eller säll till en specifik behandling för att på ett skärt sätt ta bort och kassera ämnen som är skadliga för miljön och utvinna de råvaror som kan återvinnas. Korrekt kassering av denna produkt kommer att bidra till att spara värdefulla resurser och undvika potentiella negativa effekter på människors hälsa och på miljön som skulle kunna orsakas av en olämplig kassering av avfallet.

Vänligen kontakta dina lokala myndigheter för ytterligare information om den närmaste återvinningscentralen. Man kan få sanktioner för felaktig kassering av detta avfall i enlighet med nationell lagstiftning.

INFORMATION OM KASSERING I DEN EUROPEISKA UNIONENS LÄNDER

EU-direktivet om WEEE-utrustning har genomförts på olika sätt i alla länder och därför föreslår vi, om du vill kassera denna utrustning, att du kontaktar de lokala myndigheterna eller återförsäljaren för att fråga om korrekt kasseringsmetod.

INFORMATION OM KASSERING I LÄNDER SOM INTE TILLHÖR DEN EUROPEISKA UNIONEN

Symbolen med den överkryssade soptunnan gäller endast inom Europeiska unionen: om du vill kassera denna utrustning i andra länder råder vi dig att kontakta de lokala myndigheterna eller försäljaren för att fråga om korrekt kasseringsmetod.

Företaget förbehåller sig rätten att göra ändringar i apparaterna när som helst och utan föregående meddelande. Tryck, översättning och reproduktion, även delvis, av denna manual är bundna till tillverkarens godkännande.

Företaget förbehåller sig rätten att göra ändringar i apparaterna när som helst och utan föregående meddelande. Tryck, översättning och reproduktion, även delvis, av denna manual är bundna till utgivarens godkännande.

Den tekniska informationen, de grafiska framställningarna och de specifikationer som finns i denna manual är indikativa och kan inte lämnas ut.

SÄKERHETSANVISNINGAR OCH VARNINGAR

Avsnitt förbehållet kvalificerad personal

Avsnitt forbeholdt kvalifisert personell

Fjernkontrollen består av to deler:

• mottaker integrert i ventilatorhetten;
• sender som vist i figuren.

BESKRIVELSE AV SENDERENS STYRINGER

For de innvendige metalldelene se forrige avsnitt.

FETTFILTRE I METALL

Det anbefales å vaske metallfiltrene ofte (minst en gang i måneden). Legg dem i bløt i ca.
