BRUKSANVISNING RA-02 ROTEL

Integrerad Stereoförstärkare

ROTEL		FUNCTION

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER. NO USER-SERVICEABLE PARTS INSIDE REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCSE ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

Funktioner och anslutninger

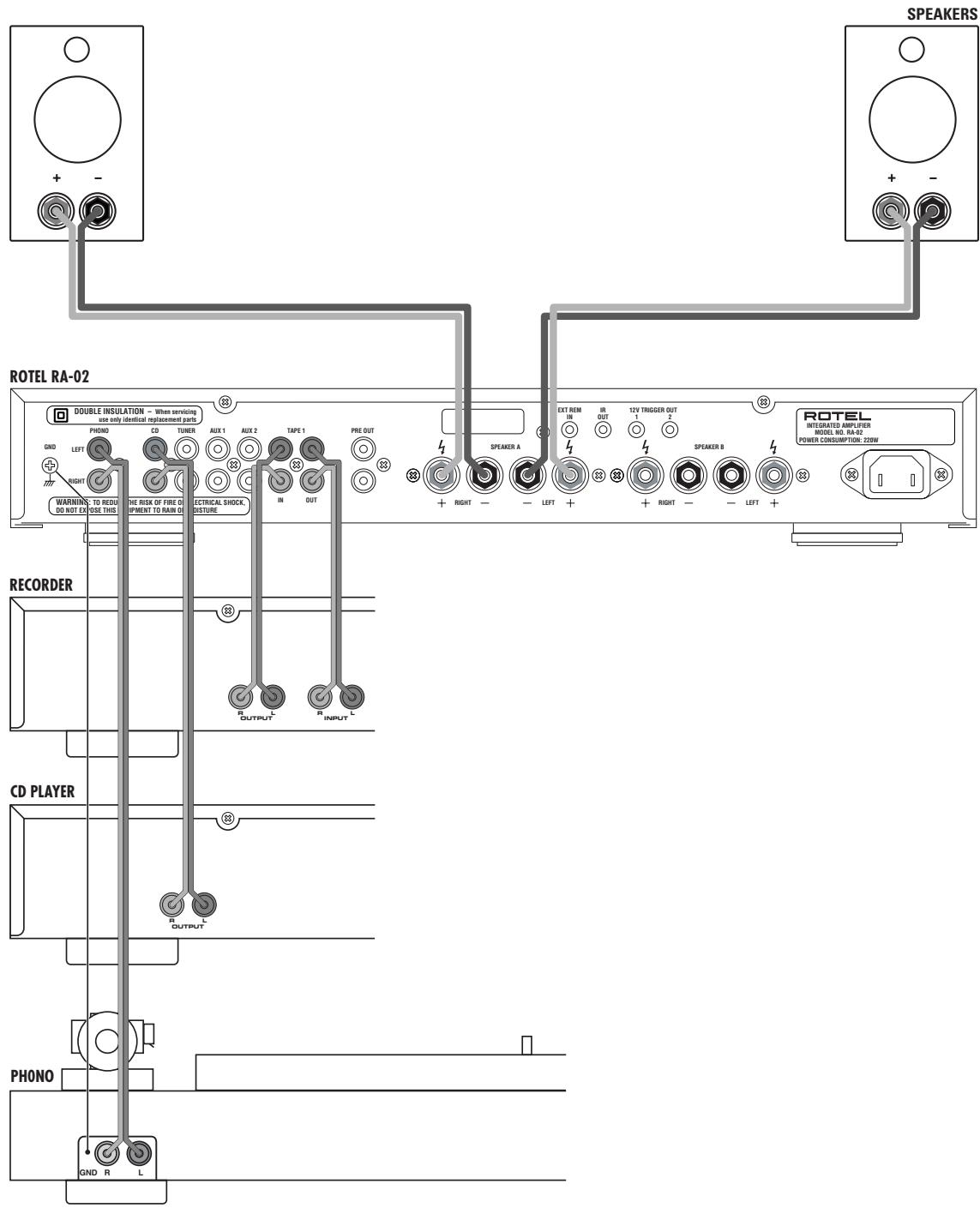

Anslutningar for ingangssignalerna och hegtalarutgangarna

Contents

For att undvika elektriska stotar, brand m.m.

1. Skruva ej ur skruvarna ur höljet eller kabinetet.
2. Utsatt ej apparaten for vata aller fukt.
3. Ta aldrig i stromkabeln eller kontakten med blota aller fuktiga hander.

WARNING! Gör ej egen service på apparaten. Anlita alltid behörig servicetekniker für service.

WARNING! Utsatt aldrig apparaten for fukt, vata aller i övrit kladdiga vātskor. Tillat ej främmande foremål i apparaten. Om apparaten utsätts for fukt, vata aller att främmande foremålkommen in, dra omedelbart ut natsladden ur vagguttaget. Ta apparaten till behörig servicetekniker für översyn och nödvändig reparatio.

Läs alla instruktioner fore du ansluter eller använder apparaten. Behäll denna bruksanvisning sä att du alltid kan äterkomma till dessa sakerhetsföreskrifter.

Beakta alla varningar och sakerhetsforeskrifter i braksanvisingen och på själva apparaten. Föl alla användarinstruktioner.

Använd endast tortytycke für rengöring av utsidan av apparaten.

Använd 10 cm fritt utrymme rund om apparaten. Placera ej apparaten på en säng, soffa, filt, matta eller liknande material som kan blockera ventilationshålen. Om apparaten placeras i en bokhylla eller skap skall det finnas utrymme for god ventilation.

Placera ej apparaten nara ett elementller liknande enheter som utvecklar varme.

Apparaten maste vara ansluten tillett vagguttag endast med det voltal som finns beskrivet pa apparatens baksida (230V-240V, 50Hz).

Anslut apparaten till vagguttaget endast med medskickad strömkabel erler exakt motsvarande.Modificeraej medskickad strömkabel.Aandraej jord ellor polaritet.Anvandejforlangningskabel.

Placera ej stromkabeln sa att den kan bli utsatt for averkan, extrem varme erler i ovrigt kan skadas. Lagg specielt marke till var stromkabeln ansluts pa baksidan av apparaten.

Strömkabeln skall vara urkopplad fran vagguttaget om apparaten ej anvands under lang tid.

Avsleta omedelbart anvandandet av apparaten och lát behörig servicetekniker kontrollera den om:

• Strömkabelns kontakt eller kabel har skadats.
• Främande foremål aller vätska kommt in i apparaten.
• Apparaten blivit utsatt for regn.
• Apparaten visar tecken på felaktig Funktion.
• Apparaten har tappats aller i övrigt skadats.

Placera apparaten pa en stabil yta som kan barea apparatens vikt. Placera ej apparaten pa etr rorligt foremal som kan valta.

Innehåll

Figur 1: Funktioner och anslutningar 3

Figure 2: Ansluttingar for ingangssignalerna och hegtalarutgangarna 4

Om Rotel. 41
Introduktion 41

RR-AT94 Fjarrkontroll 41

IR mottagare 41

Att tanka pa 41
Placering 42
Kablar 42

Ström och ström Funktioner 42

Stromingang 20 42
Ström-knapp 1 25 och Ström-lampa 2 42

Ansluttingar for insigraler 42

Skivspelaringang 14 och Jordansluting 13 42
Linjeingangar 15 42

Inspelningsansluttingar 16 42

Forthegutsgangar 17 42

Högtalarutgångar 18 19

Högtalarväljare 5 43

Val av högtalare 43
Val av högtalarkabel. 43
Polaritet och fas 43
Högtalaranslutning 43

Hörlursufgang 3 43

Audiofunktioner 43

Volymkontrollen 927 43
Balanskontrollen 43
Tonswitch Av/Pa 43
Bos- och diskantkontroler 67 43
Funktionsväljare 12 25 44
Monitorfunktionen 11 44
Mute-funktionen 24 44

En familj med att passionerat intresse for musik grundade Rotel for over 40 ar sedan. Det utmynnade i egen tillverkning av HiFiprodukter med en kvalitetutan kompromisser. Genom alla ar harenna passion for musik varit oforandrad och malet har alltid varit att producera prisvardaprodukter for bade audiofiler och musikalskare.Detta ar oksa Rotels hela personal delaktiga i.

Rotels ingenjörer arbetar i team och har att näre samarbete, de lyssnar på och finslipar varje ny produit tills den nar upp till deras krav på musikaliska kvalitet. De ar fria att valja componenter是从 hela världen i syfte att görtrodukten sá bra som mögligt. Kondensatorer—from Storbritannien och Tyskland, halv-ledare—from Japan och USA, medans nattransformatörerna tillverkas i Rotels egnafabriker.

Rotels goda rykte for kvalitet har ffortjänats genom hundratals tester och erkannanden fran HiFi-industrins seriösaste recensenter som lyssnar på musik varje dag. Deras erkannende haller foretaget Rotel troget sitt mål att ta framprodukter som ar musikaliska, påltitiga och prisvärda.

Alla vi pà Rotel ār glada För att du valde Rotels produit och hoppas att denkommen att ge dig VXnga ār av njutning och glädje

Introduktion

Tack for att du valde Rotel RA-02 Integrerad Stereoforstarkare. Val anvand i ett kvalitetsystemkommen den att ge dig manga ar av musikalisk njutning.

RA-02 ar en komplett och högpresterande enhet. Alla områden gällande design, komponenter och funkionalitet har tagits tillvara for att ta fram det bösta ur musiken. RA-02 har en mycket kraftfull strömförsörjning som innehäller Rotels egna specialbyggda torodial transformator. Denna lögimpedanta strömförsörjning har stora kraftreserver att använda vilket Gör att RA-02 latt kan aterge de mest krävande ljudesignaler som kan finnas i musiken. Denna typ av tillverkning ar dyrare men mycket bättre für musiken.

Kretskoren ar designade med "Symmetrical Circuit Traces". Detta garanter att musikens kvalite bibehalls och trovardigt aterskapas. Kretskoren i RA-02 ar forsedda med resistorer av metallfilm och kondensatorer av polystyren erler polypropolen i de viktiga signalvagarna. Alla moment i tillverkningen har kontrollerats for att garantera den mest trovardiga atergivningen av musiken.

Huvudfunktionerna på RA-02 är böde enkla att installerera och använda. Har du tidigare erfarenheter av HiFi-systemkommen du inte att finna nagra konstigheter på RA-02. Anslut helt enkelt tillhörande HiFi-komponenter och njut av musiken.

RR-AT94 Fjarrkontroll

En del Funktioner kan styras frän bade frontpanelen eller den medfoljande fjarrkontrollen RR-AT94. När dessa Funktioner beskrivs ienna handbok markeras detta med dubbla hänvisningsummer som finns på illustrationen oven. T.ex. kan man justera volymen med frontpanelens volymratt, 9, aller med fjarrkontrollens volymknappar, 27.

Se avsnittet med IR in- och utgangar, (fjarrkontrollens infraroda Ijus), langre fram for mer information for att utoka mojligeheterna for fjarrstyrning i ditt system.

OBS! Plocka ur batterierna ur fjarrkontrollen om den ej skall anvandas under langretid. Lat ej utjanta batterier sitta kvar i fjarrkontrollen. Gamla batterier kan lcka korroderande kemikalier som kan skada fjarrkontrollen.

OBS! RR-AT94 kan styra grundfunktionerna på en del andra Rotelprodukter sösom Radio, CD-spelare och DVD-spelare.

For att styra en Rotel Radiodel:

1. Välj Radiofunktionen (Tuner) på RR-AT94.
2. Tryck på "Power" och "1" (for RT-02)
   eller "2" (for RT-940AX).
3. Tryck på knappen for styrning av Radion (Tuner).

For att styra en Rotel CD-spelare:

For att styra en Rotel DVD-spelare:

Välj AUX 1 Funktionen pà RR-AT94.

IR mottagare 4

Denna sensor tar emot fjarrkontrollens IR-signal (infrarott lus). Se till att den ej blockeras, annarskommen fjarrystyrningen inte att fungera. Sensorn kan ocksə storas av starkt lus, specieltl solljus. Viss typ av belysning t.ex. halogenbelysning kan sanda infrarott lus som stor IR-mottagningen.Fjarrkontrollens Funktioner kan fungera daliigt om batterierna ar svaga.

Att tänka på

WARNING: For att undvika skador på ditt system, stäng av ALLA enheter i systemet nar du ansluter erller koplar ur högtalarna erler andra systemkomponenter. Starta inte upp systemet forran du ar saker på att alla anslutningar ar korrekt gjorda. Kontrolera högtalaransluttingarna extra noga. Det far inte finnasagra losa tradar som kan komma ikontakt med andra tradar ellern med forstärkarens chassi.

Vänligen läs den handbok noggrant. Den ger dig information om hur du böst kombinerar RA-02 med ditt övriga system och hur du fär ut det mesta av apparaten nar det gäller ljudet. Kontakta din Återförsäljare for Rotel om det ar nagot du vill ha svar på. Alla vi på Rotel väkomnar dina frågor och synpunkter.

Spara kartongen och allt forpackningsmaterial till RA-02 För framtida behov. Att skicka eller flytta RA-02 i en annan forpackning kan skada apparaten allvarligt.

Spara ditt originalkvitto fran koptillfallet. Det ar det basta beviset for inkopsdatum som du kan behova i handelse av service och garantiansprak.

Placering

Liksom andra apparater som hanterar lagnivasignaler paverkas RA-02 av sin miljo. Undvik att placera RA-02 ovanpa en annan apparat. Undvik oksa att dra signalkablar nara stromkablar. Detta minimerar möljetherna att kablarna fangar upp brum och andra störningar.

RA-02 alstrar varme även vid normal använding. Ventilationshälen ar designefor att avlagsnaenna varme.Ventilationshälen o avansidan pa apparaten maste vara oppna. Det maste finnas 10cm fritt utrymme runt om apparaten och tillräcklig med lufttilforsel for att forhindra att apparaten overhettas. Se till att apparatens vikt kan baras av hyllan den skall placeras pa. Vi rekommenderar att placera RA-02 i en mobel avsedd for audiokomponenter.Sadana mobler ar tillverkade for att dampa vibrationer som kan paverka ljudkvalite'n.Fraga din aterforsjare for Rotel for rad om HiFi-mobler och korrekt installation av audiokomponenter.

Kablar

Se till att halla isär stromkablar, digitala signalkablar och vanlga audiokablar frän varandra. Detta minimerar att de vanlga audiokablarna plockar upp störningar frän stromkablarna eller de digitala kablarna. Genom att använda skarmade kvalitetskablar skyddar man signalen frän yttre störningar som kan fösämra ljudkvalite'n. Fräga din äterförsäljare for Rotel für råd om de basta kablarna für ditt system.

Ström och ström Funktioner

Strömingång

RA-02 drar inga hoga niveer av ström frän vagguttaget. Dock skall du, om möjligt, ansluta stromkabeln direkt till vagguttaget utan forlängningskabel. En kraftig och godkänd fordelningsdosa kan användas om den kan hantera strömmen till RA-02 och de andere componenterna i systemet.

Din RA-02 ar fabrikinstalld pa ratt volttal for vad som galler pa den marknad som den ar inkopt pa (Europa 230V, 50Hz). Det finns en dekal pa apparatens baksida som informerar om detta.

OBS! Om du skulle flytta din RA-02 till att annat land, kan man konfigurera apparaten for att annat volttal. Gör ej detta själv. Genom att öppna höljet på RA-02 utsätter du dig für farlig spänning. Ta kontakt med kvalificerad serviceverkstad für mer information.

Om dukommen att vara hemifran langre an en manad, ar det en lamplig forsiktighetsatgard att koppla ur RA-02 ur vagguttaget, (liksom dina ovriga audio- och videoprodukter), medans du ar borta.

Ström-knapp 1 25 och Ström-lampa 2

Tryck på frontpanelens Ström-knapp, (POWERknappen), for att aktivera RA-02. Ström-lampanänds nar RA-02 ar på. Tryck på Ström-knappen ingen for att stänga av apparaten.

När RA-02 väl har aktiverats med frontpanelens Ström-knapp, kan man med RR-AT94 växla mellan användar-laget och standby-laget med Ström-knappen 26 på fjärrkontrollen.

Se mer i avsnittet om 12V TRIGGER-utgangen om olika satt att aktivera erler stanga av andra komponenter i ditt system med hjälp av RA-02.

Anslutningar for insignaler

[Se figur 2.]

OBS! For att forhindra hoga ljudskrap som varken du ell er dina hegtalare uppskattar, stang alltid av systemet innan du gor nya anslutningar.

Skivspelaringäng 14 och Jordanslutting 13

Anslut kabeln frän skivspelaren till motsvarande höger och vänster skivspelaringång (PHONO). Om skivspelaren har en jordkabel, anslut den till skruven till vänster om skivspelaringangen. Jordkabeln hjälper mot brum och störningar.

Linjeingångar 15

CD, Radio (Tuner) Extra ingängen (AUX) pà RA-02 kallas linjeingångar. Dessa används for att ansluta komponenter sasom CD-spelare, HiFi-video, radio, Laser Disc erler den analoga utgången是从 en CD-ROM spelare.

Höger kanal, (Right) och vänster kanal, (Left) skall anslutas till motsvarande kanaler på källkomponenter. De vänstra ansluttingarna är vita och de högra är röda. Använd RCA-kablar av god kvalitet für att ansluta källor till RA-02. Kontakta din äterförsäljare für Rotel För råd om kablar.

Inspelningsanslutninger 16

[Se figur 2.]

Bandspelar in- och utgangarna kan anslutas till vilken inpelnings enchet som helst som accepterar analoga in- och utgangssignaler.

Kom ihag att nar man ansluter en inpelningsenhet till RA-02 skall man ansluta utgangarna frän inpelningsenheten till RA-02s motsvarande ingangar. Motsvarande gäller, man ansluter inpelningsenhets ingangar till RA-02s utgängar. Var noga med att ansluta apparatens högra och vänstra kanaler till motsvarande på RA-02. Använd kablar av god kvalite' für att undvika forluster i ljudkvalitet.

OBS! Bandspelarutgängarna paverkas inte av volym-, balans- eller tonkontroller. De tar emot en fast linjesignal.

Förstegsutgångar 17

RA-02 har ett par forstegsutgangar. Ingangssignalerna som väljs med ingängsväljaren ar alltid tillganglig frän dessa utgangar. Man anvanderessa utgangar for att skicka en utsignal vidare till en annan forstärkare erler slutstag for att driv aett par extra högtalare.

OBS! Ändering av volym, balans ellertonkontrollerna paverkar utsignalen franforstegsutgangen.

Högtalarutgängar 18 19 Högtalarvaljare 5

[Se figur 2.]

RA-02 har tvä uppsättingar av högtalarutgängar benämnda "A", 18 och "B", 19. Högtalarutgängarna regleras av omkopplaren 5 på frontpanelen.

Val av högtalare

Om endast ett par högtalare används kan högtalarna ha en impedans på 4 ohm. Vid tillfallen dā bade "A" och "B" högtalarna används skall alla högtalarna ha en impedans på 8 ohm aller mer. Högtalarnas impedans-specifikationer ar aldrig exakta och vändigt fä högtalarekommen att vara ett problemfor RA-02.Tala med din äterförsäljare for Rotel om du har nagra frågor.

Val av högtalarkabel.

Använd en skärmad och tvådelad högtalarkabel För att ansluta dina högtalare till RA-02. Storlek och kvalitet på högtalarkabeln har paverkan på ljudkvalite'n i ditt system. En standard kabel kan fungera men kan också minska på utsinalen och dampa basatergivningen, spezialt med lungsa kablar. Generell gäller att ju större kabel dato bättre ljudatergivning. För bösta resultat kan du investera i en kvalitetskabel. Din Återförsäljare for Rotel kan hjälpa dig med val av högtalarkabel till ditt system.

Polaritet och fas

Polariteten, den positiva" ^+ /negativa - -vagledningen for ansluttingarna, maste vararatt ansluna for att hegtalarna skull vara i fas. Om polaritetien i en anslutting ar omvandkommer basatergivningen att minskas och att stereobilden blir felaktig. Alla kablar skall varamarkta for att du skull kunna identifiera rattkabel.Det kan vara ena kabeln som särskiljermdt. Det kan ocksara en transparentkabel med olica farger pa sjalva ledarna (koppar och silver).Var konsekvent narr duansluter kablarna, anvand samma typ avmarkering pa samma polaritet pa hegtalarnaochforallrkaren.

Högtalaranslutning

Stäng av alla componenter i ditt system innan du ansluter högtalarna. Högtalaranslutingarnapå RA-02 kan anslutas med den skalade kopparkabeln, kontakter av gaffeltyp eller med banankontakter(ej i Europa).

Dra kabeln frän RA-02 till högtalarna. Se till att det finns extra kabel som gör att du kan flytta componenter for att komma at anslutningarna på baksidan. Kontakterna skruvas medurs for att fasta kabeln i RA-02.

Om du anvander terminalkontakter, anslut dem till kabeldelarna. Om du ansluter med skalade kablar direkt på ansluttingen, seperera kabeldelarna och skala av isoleringen. Var noga med att du inte skalar i själva koppartradarna. Skruva upp högtalarkontakterna på RA-02 moturs och anslut kontakten på kabeln eller den skalade kabeln runt själva skruven. Skruva högtalaranslutningen medurs for att fästa kabeln i RA-02.

OBS! Var noga med att det inte finns nagra lõsa kabelträdar som kan komma i kontakt med narliggande kablar.

Hörlursutgang

Hörlursgängen ger dig möjglich att ansluta hörlurar für avskild lyssning. Utgängen ansluts med en 1/4'' stereoplugg. Om dina hörlurar har en annan typ av kontakt t.ex. en 1/8'' miniplugg behöver du en adapterplug. Kontakta din äterförsäljare for Rotel für att fä ratt adapterplug. Anslutning av hörlurar stänger inte av ljudet i högtalarna. Använd högtalaromkopplaren für att stanga av signalen til högtalarna. Inställningen på Funktionsväjlaren, (val av lyssningskälla), styr vilken källa som hör s i lurarna. Ställ in frontpanelens Funktionsväjlare på den källa du vill lyssna på erler använd motsvarande knapp på fjärkrkontrollen.

OBS! Eftersom känsligheten på högtalare och hörlarur skiljer sig at, rekomender vi att alltid vrida ner volmen innan du ansluter erller koplar ur hörurlarna.

Audiofunktioner

Volymkontrollen 927

Vrid volymratten medurs for att öka ljudvolymen aller moturs for att minska ljudvolymen. Alternatively kan du anvanda fjärrkontrollens volymknappar. Tryck på ▲-knappen for att öka ljudvolymen aller tryck på▼ För att minska ljudvolymen.

Balanskontrollen 10

Balanskontrollen reglerar balansen mellan hoger och vänster kanal på utsignalen. I normala fall skall balanskontrollen vara i mitten positionen. I vissa fall, spezialt nar lyssningspositionen inte a i centrum av högtalarna maste man reglera detta for att fbalans mellan hoger och vänster kanal. Vrid kontrollen moturs och balansen justeras at vänster. Vrid kontrollen medurs och balansen justeras at hoger.

Tonswitch Av/På

När tonswitchen ar i Av-läget, (OFF), ar tonkontrollerna, bas och diskant, urkopplade for att signalen skall gå opaverkad for basta och renaste ljudatergivning. Sätt tonswitchen i På-läget, (ON), om du vill använda tonkontrollerna.

Bas- och diskantkontroller 5 7

När tonswitchen ar i På-läget, (ON), vrid pa bas- och diskantkontrollerna for att reglera tonbalansen. Vrid ratten medurs for att öka bas och diskant. Vrid ratten moturs for att minska bas och diskant.

Ett korrekt installerat audiosystem formedlar det mest naturlga ljudet med inget aller lite justering med tonkontrollerna. Anvand dessa kontroller sparsamt. Var specielt vaksam pa nar du vrider upp tonkontrollerna (medurs). Detta medfor att du okar effekten pa basoch diskantatergivingen som belastar bade hegtalare och forstarkare.

Funktionsväljare 12 25

Med Funktionsväljaren väljer du vilken källa som du vill lyssna på och det är den valda källan som hörns om Monitorfunktionen är i laget "Source". (Se mer i följande stycke). Källan som är valid med Funktionsväljaren är också den signal som går ut till forstegets utgang och till bandspelarutgången. Vrid frontpanelens Funktionsväljare till den källa du vill lyssna på eller använd motvarsande knappar på fjärrkontrollen.

När Monitorfunktionen ar ställd i "Source"- laget hörns den källa som ar valid med Funktionsväljaren. Det ar ocksä den signal som gär till forstegets utgang. För att lyssna på en källa frän en inspelningsenet, (t.ex. bandspelare), satt Monitorfunktionen i "Tape"-laget. När Monitorfunktionen ar i Monitor-laget gär signalen frän Tape-ingängen ochsä till forstegsutgången.

Signalen som gär till Tape-utgangen valjs alltid frän Funktionsväljaren. När du gör en inpeling med en apparat som har en Monitorfunktion, kan du lyssna på ljudet som just spelats in genom att sätta Monitorfunktionen i Monitor-laget.

Mute-funktionen 24

Endast på fjärrkontrollen

For att tillfälligt dampa ljudet i systemet tryck pa Mute-knappen pa RR-AT94 (fiarrkontrollen). Lampan pa volymrattens blinkar när ljudet ar dampat (med Mute-knappen). Tryck pa knappen ingen for att aterga till den normala ljdnivan.

IR In-och utgangar

EXT REMOTE IN 21

Ingang for extern fjarrstyrning (benamnd EXT REMOTE IN). Denna 3.5mm miniplugs-ingang tar emot fjarrsignaler fran externf jarrroga, (t.ex Xantech m.fl.), via en ansluten kabel. Detta gor det mojigt att fjarrstyra ett system som ar placerat i ett skap dar den vaniga fjarrsignalen ej kan komma igenom. Fraga din aterforsaljare for Rotel for mer information om vilka tillbehör och kablar som behövs.

OBS! IR-signalen frän "EXT REMOTE IN" kan länkas vidare till en annan component genom att använda en extern IR-sändare eller ansluta direkt med en kabel frän "IR OUT"-utgangen.

IR Utgang 22

Utgangen "IR OUT" sänder signaler som ar mottagna i "EXT REM IN" -ingangen till en IR-sandare aller till en Rotel CD-spelare, kassettdeck aller radiodelar med en kompatibel IR-anslutning. Detta ger dig mölighet att styra andra componenter vars IR-mottagare ar blockerad av t.ex. ett HiFi-skap.

Kontakta din aterforsjare for Rotel for mer information om externa fjarrsystem.

OBS! "EXT REM IN"-ingangen som ar placerad intill "IR OUTPUT"-utgangen anvands ihop med ett fjarrlänkningssystem och far dasaamma Funktion som frontpanelens IR-mottagare.

12V TRIGGER Utgång

En del apparater i systemet kan aktiveras med en sk. 12V TRIGGER-signal, (aktivering Av/Pä), fran RA-02. 12V TRIGGER-utgangarna på RA-02 kan generera en söd an aktiveringsssignal. Anslut en kompatibel apparat till RA-02 med en kabel med en 3.5mm miniplugg. När RA-02 sänts i standby-läge avbryts TRIGGER-signalen och den anslutna apparaten stängs av.

Felsökning

De fleta problemen i ett audiosystem beror ofta pa att anslutninger ar felaktigt giorda aller felaktig Funktioninställning. Om du stoter pa problem, forsok att lokalisera felet och kontrlerra inställninger. Forsok att hitta orsaken till felet och vidta nödvändiga forändringar. Om du inte kan fã fram nagot ljud ur RA-02 sä las foljande rãd nedan pa tänkta situationer:

Strömlampan lyser ej

Ström (Power)-lampan skull lysa nr RA-02 ar ansluten tillett vagguttag och Ström-knappen ar intryckt. Om den inte lyser kontrollera vagguttaget med t.ex. en bordslampa for att avgora om det finns ström tillgangligt. Kontrollera att vagguttaget inte ar avstängt med en switch på annat stalle.

Sakringsbyte

Om andra komponenter fungerar i sama vagguttag, men strömlampan fortfarande inte lyser på RA-02, kan det betyda att den interna sakringen kan vara defekt. Om du tror att detta ar fallet, kontakta din äterforsäljare for Rotel for att få sakringen utbytt.

Inget ljud

Kontrollera signalkällan (t.ex. CD-spelaren) for att se att den fungerar korrekt. Kontrollera att kablarna ar korrekt anslutna till RA-02s ingångar. Kontrollera att Funktionsväljaren ar installd på rätt lyssningskälla. Kontrollera att ansluttingarna mellan högtalarna och RA-02 ar korrekt gjorda.

Specificationer

Kontinueregl uteffekt 40 watt/kanal

(20-20 kHz, <0.03%, 8 ohm)

Harmonisk distortion (20-20 kHz) <0.03%

Ingångskänslighet / Impedans

Phono ingang 2.5mV / 47k Ohm

Linjeingangar 150mV/24k Ohm

Ingangsbelastning

Phono ingang 180mV

Linjeingangar 5V

Försteg Utnivá / Impedans 1V / 470 Ohm

Tonkontroller Bas / Diskant ± 6dB vid 100Hz / 10kHz

Signal / Brus Förhällande

Phono ingang 80 dB

Linjeingang 100 dB

Strömförsörjning 230 Volt, 50 Hz (CE versionen)

Strömfürbrukning 220 watt

Dimensioner (B x H x D) 435× 72× 342mm

Frontpanelens hojd 60 mm

Vikt 5.9 kg
