BRUKSANVISNING VK185SV Cylinda

Eftersom kylmediet, som används i enheten, är en brännbar gastyp är det viktigt att säkerställa att kylkretslopp och rör inte är skadade.

Standard EN378 anger att utrymmet där enheten installeras ska ha en volym på 1 m³ per 8 g kylmedie med kolväte som används i enheten. Detta för att undvika bildandet av brandfarliga gas-/luftblandningar i utrymmet om det skulle uppstå en läcka i kylkretsloppet.

Mängden kylmedie i enheten anges på typskylten.

VARNING:

Skada inte kylkretsen. Under transport och positionering av kylskåpet, undvik skador på kylargaskretsen.

VARNING:

Håll ventilationsöppningarna, i apparatens hölje eller i den inbyggda strukturen, fria från hinder.

VARNING:

Använd inte mekaniska enheter eller andra sätt att påskynda avfrostningsprocessen, än de som rekommenderas av tillverkaren.

VARNING:

Använd inte elektrisk utrustning i kylens matförvaringsdel, om den inte är av den typ som rekommenderas av tillverkaren.

VARNING:

Ditt kylskåp bör aldrig användas utomhus eller lämnas under regn.

VARNING:

Barn får inte använda apparaten som leksaker.

VARNING:

Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk eller mental förmåga eller brist på erfarenhet och kunskap, om de övervakas eller får instruktioner angående användning av apparaten på ett säkert sätt och förstår faran den innebär. Låt inte barn leka med enheten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

VARNING:

Rengöring och underhåll får inte utföras av barn, såvida de inte är över 8 år och är under övervakning.

VARNING:

Förvara inga explosiva ämnen såsom aerosolburkar med en brandfarlig drivgas i denna apparat.

VARNING:

Förvara inga explosiva ämnen såsom aerosolburkar med en brandfarlig drivgas i denna apparat.

Fara och risk för brand eller explosion när köldmediet är lättantändligt. Enheten får endast repareras av utbildad personal.

• Använd inte fleruttag eller förlängningssladd.
• Dra ur stickproppen ur stickkontakten innan reparation eller rengöring av enheten.
• Om uttaget inte matchar kylskåpskontakten, måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika fara.

kvalificerade personer för att undvika fara.

• Om sladden är skadad, måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika fara.
• Frostbildning på invändig förångarplåt och övre delar är normalt. Enheten ska därför frostas av i samband med allmän rengöring eller underhåll.
• Vid ändring av enhetens konstruktion upphör samtlig garanti och produktansvaret bortfaller.
• Denna produkt är enbart avsedd att användas för förvaring av vin

innehåll

Varning 2

Tekniska data....4

Bekanta dig med Vinkylen....5

Före användning....6

Reducerad energiförbrukning vid användningen....6

Användning och installation....7

Vändbar dörr....11

Manövrering och funktion ......12

Avfrostning, rengöring och underhåll......14

Felsökningslista....15

Reklamation, reservdelar och service .....16

Bortskaffning....17

Tekniska data

Anordningen uppfyller kraven i alla relevanta EU-direktiv, t.ex. lågspänningsdirektivet 2014/35/EU och EMC-direktivet 2014/30/EU

På typskylten (fig. 1) anges olika tekniska data samt typ och tillverkningsnummer.

Kablar och anslutningar till strömförsörjningssystem måste följa alla (nationella och lokala) förordningar. Kylskåpet är avsett för anslutning till växelström. Anslutningen ska ske till ett fristående uttag.

Anslut apparaten till 220-240 V / 50 Hz växelström via en korrekt installerad jordat uttag. Uttaget måste skyddas med en 10-13 A säkring.

För utrustning som används i icke-europeiska länder, kontrollera att typskylten anger rätt spänning och strömstyrka.

Anslutningsvärdena för spänning (V) och frekvens (Hz) finns angivna på typskylten inne i enheten.

Om sladden är skadad, måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika fara.

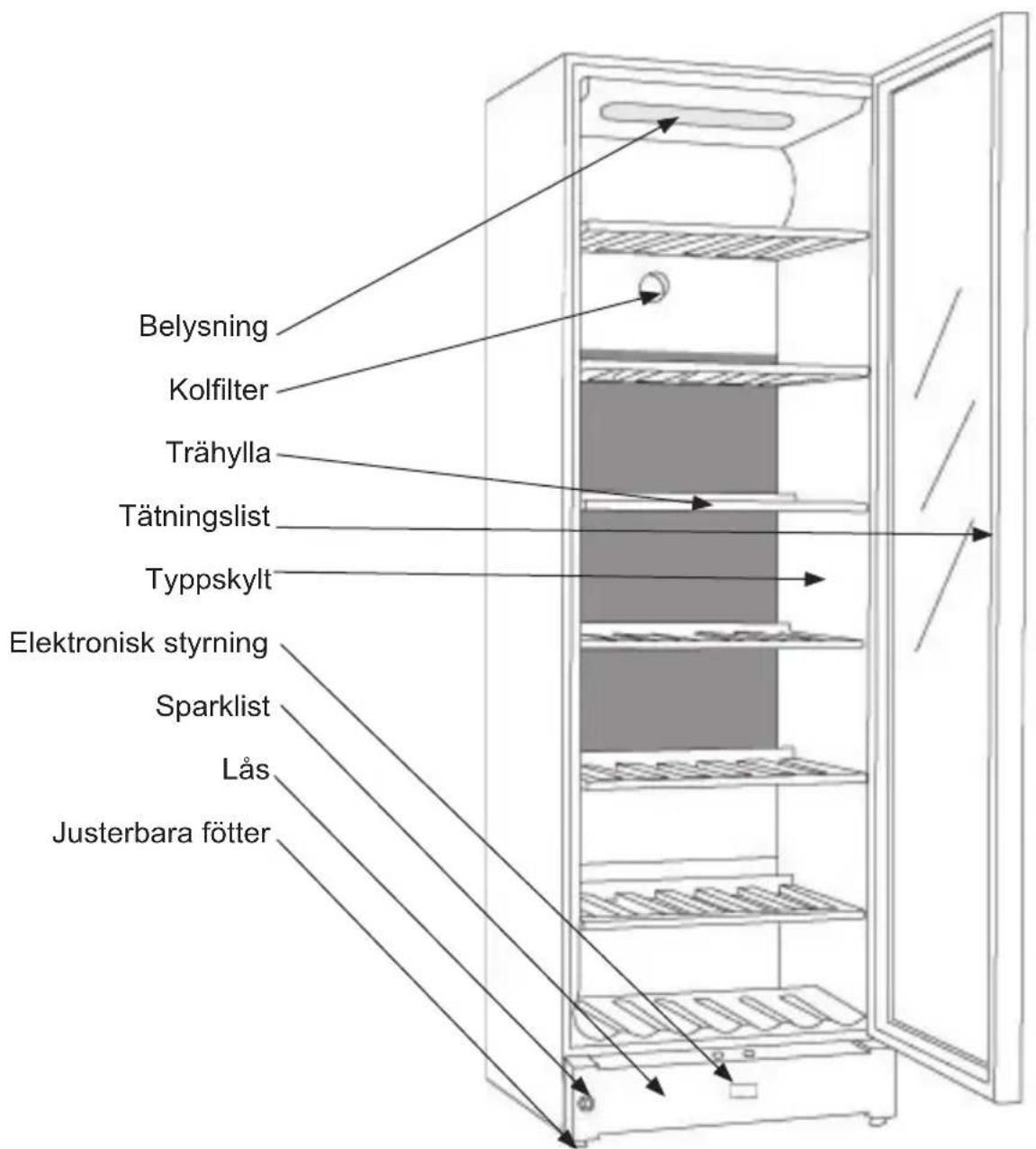

Bekanta dig med Vinkylen

Före användning: Kontrollera att skåpet inte är skadat. Transportskador ska anmälas till återförsäljaren.

Placera kylskåpet på en plats där det inte utsätts för direkt solljus.

Avlägsna emballaget. Innan du använder ditt kylskåp, torka av alla delar med varmt vatten och ett milt rengöringsmedel, och skölj sedan med rent vatten och torka.

När det används för första gången eller efter transport, ställ ditt kylskåp i upprätt läge i minst 1 timme utan ström. Annars kan du skada kompressorn.

Reducerad energiförbrukning vid användningen

Energiförbrukningen sjunker:

1) Med lägre omgivningstemperatur. 2) Med högre börvärdesinställning på termostaten. 3) Ju färre gånger man öppnar dörren och ju kortare tid den är öppen.

Användning och installation

Placering

Av säkerhetsmässiga och driftsmässiga skäl får enheten inte placeras utomhus. Ställ enheten på ett plant underlag i ett torrt och väl ventilerat utrymme (max 75% relativ luftfuktighet). Placera inte enheten nära värmekällor så som spisar eller radiatorer och undvik att utsätta den för direkt solljus eller värme från annan värmekälla.

Rumstemperaturen

Klimatklassen står på typskylten. Den anger inom vilka rumstemperaturer enheten fungerar optimalt. Vinskåpen med vinterposition fungerar dock ned till 5°C rumstemperatur.

Klimatklass Tillåten temperatur
SN +10 °C till +32	°C
N +16 °C till +32	°C
ST +16 °C till +38	°C
T +16 °C till +43	°C

Enheten sedd från ovan

När enheten placeras vid sidan av en vägg ska man säkerställa att det finns tillräckligt med plats för dörren att öppnas så mycket att hyllorna kan dras ut (fig. 3).

fig. 3

Installation

Underlaget som enheten ska stå på ska vara plant. Använd ingen ram eller liknande. Enheten kan stå fritt upp mot en vägg, byggas in i ett kökselement eller stå vid sidan om eller tillsammans med andra skåp (fig. 4-5).

fig. 4 fig. 5

Ventilation

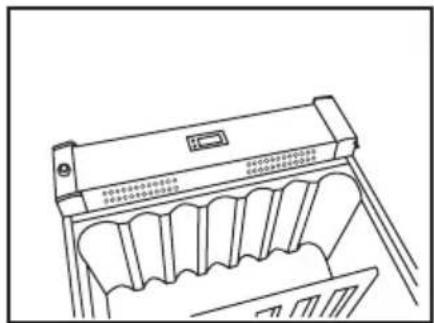

Det är viktigt att enheten får tillräcklig ventilation och att luftcirkulationen över, under och runt enheten sker obehindrat. Figurerna nedan visar hur man säkerställer nödvändig cirkulation runt enheten (fig. 6-7).

fig. 6 fig. 7

Placering

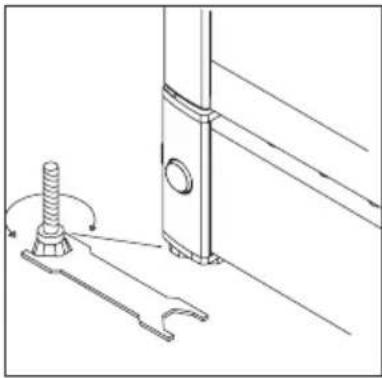

Det är viktigt att enheten står helt plant. Man kan justera enheten genom att vrida de ställbara fötterna framtill upp eller ner (se fig. 8). Kontrollera med ett vattenpass att enheten står helt plant.

Distanserna på skåpets baksida säkerställer den nödvändiga luftcirkulationen. Montera de två omslagen som följer med skåpet.

Dörren kan ändras från högerhängning till vänsterhängning och omvänt på följande vis:

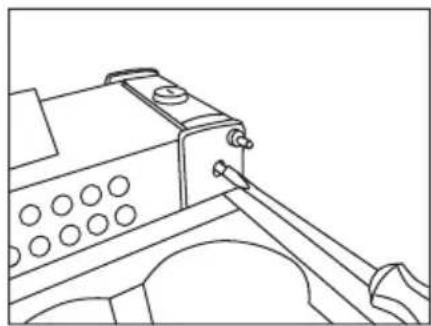

1. Enheten läggs ner och det översta gångjärnet lossas.

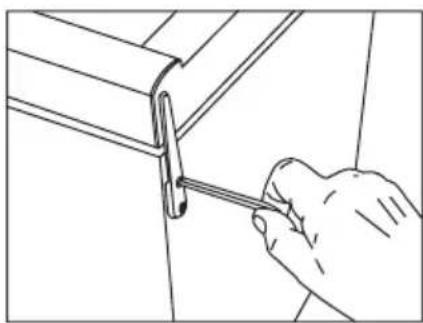

1. Demontera toppgångjärnet.

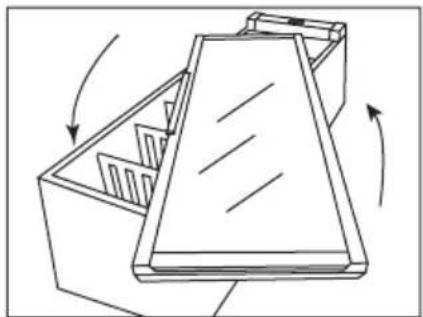

1. Glasdörren vänds upp och ner.

1. Täcklisterna på sockelsidorna demonteras försiktigt med hjälp av en flatslipad skruvmejsel.

1. Gångjärnstappen dras upp... ... och monteras i på motsatt sida.

1. När lästappen är fri dras den upp tillsammans med läscylindern för att sedan återmonteras på motsatt sida.

1. Täcklisterna på sockelsidorna klickas fast på motsatt sida.

1. Dörren placeras ned över bottentappen, varefter det översta gångjärnet skruvas fast ordentligt.
2. Efter omhängning ska man undersöka om tätningslisten sluter tätt hela vägen runt. Om den inte gör det, kan man med hjälp av en hårtork mycket försiktigt värma tätningslisten i hela dess längd. Därefter hjälpa tätningslisten ut lite så att den sluter tätt till enheten. Säkerställ att tätningslisten inte blir så varm att den smälter!

OBS: Du måste ta bort magneten på undersidan av dörren genom att skruva loss de två skruvarna och montera den på den andra änden av dörren. Om det finns en logotyp eller märke på dörren, måste du också ta bort den och om möjligt sätta upp den på den andra änden av dörren. Ta bort de övre och nedre genomföringarna på dörrändstyckena (det är de svarta, runda plastbitarna) och byt dem så att den genomföring som var på toppen nu är i botten och vice versa.

Manövrering och funktion

Den elektroniska styrningen säkerställer att de förinställda temperaturerna hålls upptill och nertill i enheten. Detta sker via avancerad styrning av kylsystemet, värmeelementen och fläkten. Förinställd temperatur lagras vid eventuellt strömavbrott.

Den elektroniska styrningen har följande funktioner:

• Till/från-brytare • Ljuskontakt* • Temperaturjustering • Temperaturindikator • Automatisk avfrostning • Dörrlarm

- Larm vid för hög och för låg temperatur

* Ljuset är antingen tänt konstant eller endast när dörren öppnas.

Temperaturindikator.

Displayen visar aktuell temperatur. Displayens övre siffror visar temperaturen upptill i enheten och displayens nedre siffror visar temperaturen nertill i enheten. Temperaturindikatorn har ett integrerat filter som

simulerar aktuell temperatur i flaskorna. Därför reagerar inte indikatorn på kortvariga variationer i lufttemperaturen.

Termostaten är försedd med barnsäkring. Barnsäkringen kopplas in genom att trycka på knapparna för "upp och ner" samtidigt. Efter ca 3 sekunder blinkar "Pof" i displayen. Därefter visas aktuella temperaturer som vanligt. Dessutom kan förinställd temperatur visas genom att trycka på SET1 respektive SET2.

Barnsäkringen återställs genom att trycka på knapparna för "upp och ner" samtidigt. Efter ca 3 sekunder blinkar "Pon" i displayen och temperaturen kan ställas in.

Temperaturinställning upptill i enheten.

Tryck in SET1. Därefter kan temperaturen upptill justeras uppåt eller neråt med hjälp av knapparna för "upp och ner". Temperaturen kan ställas in från 8 till 22°C. Dock kan inställningen inte göras lägre än den faktiska inställningspunkten för temperatursensorn i botten av enheten.

Temperaturinställning nertill i enheten.

Tryck in SET2. Därefter kan temperaturen nertill justeras uppåt eller neråt med hjälp av knapparna för "upp och ner". Temperaturen kan ställas in från 5 till 22°C. Dock kan inställningen inte göras högre än den faktiska inställningspunkten för temperatursensorn upptill av enheten.

Larmanordningar.

Det finns ett underskridningslarm för lågtemperatursensorn och ett överskridningslarm för högtemperatursensorn.

Larm för hög temperatur: pip-ton + alternerande visning av "HtA" och aktuell temperatur

Larm för låg temperatur: pip-ton + alternerande visning av "LtA" och aktuell temperatur

Larmtemperaturen är beroende av justeringspunkterna

Pipljudet kan stängas av genom att trycka på självvald termostatknapp.

Tryck på till/från-brytaren för att radera displaylarmet.

En gång för att stänga av larmet och en gång till för att starta om kompressorn.

Dörrlarm

När dörren har varit öppen mer än två minuter aktiveras dörrlarmet.

Permanent belysning

För presentation av ert vin, kan ni välja att ha ljuset tänt permanent genom att trycka på ljussymbolen 🌐 två gånger. Om ljuskontrollen är invändig, tryck två gånger, men om kontrollen är utvändig i "Fodsparket" ska det bara tryckas en gång. För att släcka ljuset, tryck på kontrollen igen 🌐

Fler-zoninställning för serveringstemperering.

Normal inställning för denna användning är en topp/botteninställning på 16/6. Med denna inställning kommer temperaturerna att fördela sig ned genom enheten för förvaring av olika typer av vin efter följande uppdelning från topp ned mot botten:

• tunga rödvin +16 till +19°C
• Rosé och lätta rödvin +12° till +16 °C
• vitvin +10 till +12°C

- champagne och mousserande vin +6 till +8°C

Enkel-zoninställning för långtidslagring.

För långtidsförvaring av vin rekommenderas en topp/botten-inställning på 12/12°C. Med samma inställning i topp och botten skapas en jämn temperatur i hela enheten. Omgivningstemperaturen kommer dock långsamt att tränga in genom enhetens dörr och sidor vilket förorsakar en liten temperaturskillnad mellan topp och botten.

Enheten reglerar i botten efter förinställd temperatur och avvikelsen kommer därför att ske i toppen. Skillnaden kommer att ligga mellan 0–3°C, beroende på omgivningstemperaturen.

Avfrostning, rengöring och underhåll

Automatisk avfrostning

Avfrostning av enheten sker automatiskt. Tövattnet rinner genom ett rör ned till tövattenskålen som sitter ovanför kompressorn. Vattnet förångas tack vare värmen från kompressorn.

Rengöring

Slå ifrån strömmen med hjälp av till/från knappen när enheten ska rengöras invändigt.

Enheten rengörs bäst med en ljummen tvållösning (max. 65 °C). Använd inte rengöringsmedel som repar. Använd en mjuk duk. Skölj efter med rent vatten och torka ordentligt. Undvik att få in vatten i manöverpanelen.

Tövattensrännan, där kondensvattnet från kondensorn rinner ned i, sitter på bakre väggen inne i enheten. Säkerställ att den är ren. Använd ett desinfektionsmedel som t.ex. klorin utspädd med vatten, som ska droppas i tövattenavloppet ett par gånger om året. Rensa med piprensare eller dylikt. Använd aldrig skarpa eller spetsiga föremål.

Tätningslisten runt dörren kräver regelbunden rengöring för att undvika missfärgning och för att säkerställa lång hållbarhet. Använd rent vatten. Efter rengöring av dörrens tätningslist bör du kontrollera att den fortfarande sluter tätt.

På kompressorn och i kompressorrummet avlägsnas dammet enklast med dammsugare. Genom att demontera fotpanelen möjliggör man rengöring under enheten.

Felsökningslista

Fel Möjlig orsak Åtgård
Inga kontrollampor lyser.	Enheten är ej tillkopplad.Strömavbrott; säkringen har slagit ifrån, nätkontakten är inte riktigt isatt.	Tryck på till/från knappen.Kontrollera om strömmen är ansluten. Säkringen ska vara tillslagen.
Vatten på glashyl-lorna.	Tövattenavloppsröret är igensatt.	Rensa tövattenrännan och av-loppshålet i väggen baktill.
Vibrationer eller oljud.	Enheten står snett.Enheten vilar mot ett annat kök-selement.	Placera enheten med hjälp av vattenpass.Dra bort skåpet från element eller apparater som står i skåpets omedelbara närhet.
Kompressorn är konstant igång.	För låg temperaturinställning.Hög utrymmestemperatur.	Ställ in högre temperatur.Sörj för god ventilation.
Temperaturen i skå-pet är för hög.	Temperaturinställning.Påfyllning av icke nerkylda drycker.	Ställ in lägre temperatur.Fördela dryckesvarorna så att luften kan cirkulera.
Regleringen visar P1	Toppsensorn är frånkopplad eller kortsluten	Tillkalla service. Hela enheten regleras efter varmaste inställ-ning tills felet åtgärdats..
Regleringen visar P2	Bottensensorn är frånkopplad eller kortsluten.	Tillkalla service. Hela enheten regleras efter varmaste inställ-ning tills felet åtgärdats.

Reklamation, reservdelar och service

Cylinda täcker inte:

Fel eller skador som uppstått direkt eller indirekt vid felhantering, missbruk, bristande underhåll, felaktig inbyggnad, uppställning eller anslutning samt vid brand, olycka, åsknedslag, spänningsvariationer eller andra elektriska störningar som t.ex. defekta säkringar eller fel i försörjningsnätets elektriska installationer samt vid reparationer utförda av andra än av Cylinda anvisade reparatörer och på det hela fel och skador som leverantören kan konstatera får skyllas på andra orsaker än fabrikations- och materialfel omfattas inte av reklamationsrätten.

Transportskador som konstateras hos konsumenten är primärt en sak mellan konsumenten och återförsäljaren dvs. återförsäljaren får ersätta konsumenten. Innan servicehjälp tillkallas ombeds du kontrollera de felmöjligheter du själv kan avhjälpa (se felsökningslista). Om ditt krav på hjälp är oberättigat t.ex. om enhetens driftsproblem kan belastas en trasig säkring eller felmanövrering får du själv ersätta de omkostnader som är förbundna med tillkallad servicehjälp.

Reservdelar

Ange typ och serienummer samt produktnummer när du beställer reservdelar (se fig. 9). Dessa upplysningar finner du på typskylten inne i enheten. Typskylten innehåller olika tekniska upplysningar samt typ- och serienummer.

Kom ihåg att alltid använda auktoriserade hantverkare om det är något som ska repareras eller bytas ut.

ServiceCylinda har lokala servicecenter i hela landet och som är specialister på Cylinda. Här kan du få fasta priser och professionell hjälp för alla reparationer. Hitta ditt lokala servicecenter på www.Cylinda.se.

fig. 13

Bortskaffning

Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor. För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2012/19/EU och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen.

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

Information om avfallshantering i länder utanför den Europeiska unionen

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera denna produkt ska du kontakta de lokala myndigheterna eller din återförsäljare, och fråga om korrekt avyttringsmetod.

Notering till batterisymbolen:

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iaktar den de krav som ställs upp i direktivet för den aktuella kemikalien.

Varning

Namn och adress

Ditt telefonnummer

Kontakta oss
