BRUKSANVISNING SR775AX SMEG

1. BRUKSANVISNINGAR 158
2. SÄKERHETSFÖRESKRIFTER 160
3. OMSORG OM MILJÖN 162
4. ANVÄNDNING AV SPISHÄLLEN 163
5. RENGÖRING OCH UNDERHÅLL.... 165
6. POSITIONERING I TOPPYTA 168
7. ELEKTRISK ANSLUTNING.... 170
8. GASANSLUTNING 171
9. ANPASSNING TILL OLIKA TYPER AV GASER...... 173

DESSA ANVISNINGAR GÄLLER ENDAST FÖR DE ANVÄNDARLÄNDER VARS SYMBOLER FINNS ANGIVNA PÅ OMSLAGET TILL AKTUELL MANUAL.

ANVISNINGAR TILL ANVÄNDAREN: råd gällande användning, beskrivningar av kommandon och anvisningar om korrekta rengörings- och underhållsåtgärder för apparaten.

ANVISNINGAR TILL INSTALLATÖREN: dessa anvisningar är avsedda för en kvalificerad tekniker som ska utföra installationen, driftsättningen och apparatens provkörning.

1. BRUKSANVISNINGAR

DENNA HANDBOK UTGÖR EN DEL AV APPARATEN OCH SKA DÄRFÖR FÖRVARAS I SIN HELHET OCH VARA LÄTTILLGÄNGLIG UNDER SPISHÄLLENS HELA LIVSTID. VI REKOMMENDERAR ATT DU LÄSER DENNA HANDBOK OCH ALLA DESS INSTRUKTIONER GRUNDLIGT INNAN DU TAR HÄLLEN I BRUK. BEVARA ÄVEN SERIEN MUNSTYCKEN SOM MEDFÖLJER. INSTALLATIONEN SKA UTFÖRAS AV EN FACKMAN OCH I ENLIGHET MED GÄLLANDE FÖRESKRIFTER. DENNA APPARAT ÄR AVSEDD FÖR BRUK I HUSHÅLL OCH ÄR UTFORMAD I ENLIGHET MED GÄLLANDE EEG-DIREKTIV. APPARATEN HAR UTFORMATS FÖR FÖLJANDE FUNKTION: TILLAGNING OCH UPPVÄRMNING AV MAT. ALLA ANDRA ANVÄNDNINGSOMRÅDEN ANSES FELAKTIGA. TILLVERKAREN FRÅNSÄGER SIG ALLT ANSVAR VID EN ANVÄNDNING SOM EJ ANGES HÄR.

OM APPARATEN SKA INSTALLERAS PÅ BÅT ELLER I HUSVAGN SKA DEN INTE ANVÄNDAS SOM RUMSUPPVÄRMARE.

ANVÄND ALDRIG DEN HÄR APPARATEN FÖR UPPVÄRMNING AV RUM.

DENNA APPARAT ÄR MÄRKT ENLIGT DET EUROPEISKA DIREKTIVET 2002/96/EG FÖR ELEKTRISKT OCH ELEKTRONISKT AVFALL (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE). DESSA DIREKTIV INNEHÅLLER EU-NORMERNA FÖR RETUR OCH ÅTERVINNING AV ELEKTRISK OCH ELEKTRONISK UTRUSTNING.

AVLÄGSNA ALL SKYDDSFILM INNAN DU TAR APPARATEN I BRUK.

MAN REKOMMENDERAS STARKT ATT ANVÄNDA SÄRSKILDA VÄRMETÄLIGA HANDSKAR VID ALL KONTAKT MED APPARATEN.

UNDVIK SÅ LÄNGT DET ÄR MÖJLIGT ATT ANVÄNDA METALLSVAMPAR OCH VASSA SKRAPOR EFTERSOM DE SKADAR YTORNA. ANVÄND VANLIGA ICKE-SLIPANDE PRODUKTER OCH EVENTUELLT REDSKAP AV TRÄ ELLER PLAST. SKÖLJ OMSORGSFULLT OCH EFTERTORKA MED EN MJUK TRASA ELLER EN MIKROFIBERTRASA.

LÄMNA INTE APPARATEN OÖVERVAKAD UNDER TILLAGNING SOM KAN FRIGÖRA FETTER ELLER OLJOR. RISK FÖRELIGGER ATT FETTER OCH OLJOR ANTÄNDS.

KONTROLLERA ALLTID ATT FUNKTIONSVREDEN ÄR I LÄGE ANVÄNT FÄRDIGT HÄLLEN.

(AV) NÄR DU HAR

UNDERSIDORNA PÅ DE GRYTOR SOM PLACERAS PÅ HÄLLENS GALLER SKA VARA HELT JÄMNA OCH PLANA.

ANVÄND INTE KOKKÄRL SOM INTE RYMS INNANFÖR SPISHÄLLENS YTTERKANTER.

2. SÄKERHETSFÖRESKRIFTER

SE INSTALLATIONSANVISNINGARNA FÖR INFORMATION OM SÄKERHETSFÖRESKRIFTER FÖR GAS- OCH ELAPPARATUR SAMT VENTILATIONSKRAV.

I DITT INTRESSE OCH FÖR DIN SÄKERHET ÄR DET FASTSTÄLLT I LAG ATT INSTALLATIONEN OCH SERVICEN AV ALLA ELEKTRISKA APPARATER SKA GENOMFÖRAS AV FACKMÄN I ENLIGHET MED GÄLLANDE BESTÄMMELSER.

VÄRA GODKÄNDA INSTALLATÖRER GARANTERAR ETT TILLFREDSSTÄLLANDE RESULTAT.

URKOPPLING AV GAS- OCH ELAPPARATER SKA ALLTID UTFÖRAS AV EN FACKKUNNIG PERSON.

INNAN MAN ANSLUTER APPARATEN TILL ELNÄTET SKA MAN KONTROLLERA ATT DE VÄRDEN SOM ANGES PÅ DEKALEN ÖVERENSSTÄMMER MED DE FÖR SJÄLVA NÄTET.

DEKALEN MED TEKNISKA DATA, TILLVERKNINGSNUMMER OCH PRODUKTNAMN SITTER SYNLIGT PLACERAD UNDER HÖLJET.

DEKALEN PÅ HÖLJET FÅR ALDRIG AVLÄGSNAS.

INNAN MAN ANSLUTER APPARATEN SKA MAN GENOM ATT KONTROLLERA DEN ETIKETT SOM SITTER UNDER HÖLJET FÖRSÄKRA SIG OM ATT DEN ÄR INSTÄLLD FÖR DEN TYP AV GAS MED VILKEN DEN SKA MATAS.

INNAN MAN GENOMFÖR INSTALLATIONS- OCH UNDERHÅLLSARBETEN SKA MAN FÖRSÄKRA SIG OM ATT APPARATEN INTE ÄR MATAD VIA ELNÄTET.

NÄTKABELNS STICKKONTAKT OCH RESPEKTIVE VÄGGUTTAG SKA VARA AV SAMMA TYP OCH ÖVERENSSTÄMMA MED GÄLLANDE FÖRESKRIFTER.

UTTAGET MÅSTE VARA TILLGÄNGLIGT ÄVEN NÄR APPARATEN HAR BYGGTS IN. DRA ALDRIG UT STICKKONTAKTEN GENOM ATT DRA I KABELN.

OM NÄTKABELN SKULLE SKADAS SKA MAN OMEDELBART KONTAKTA DEN TEKNISKA SUPPORTEN SOM I SIN TUR SÖRJER FÖR ATT KABELN BYTS UT.

ELSYSTEMET SKA UTAN UNDANTAG JORDAS I ENLIGHET MED GÄLLANDE SÄKERHETSFÖRESKRIFTER FÖR ELSYSTEM.

OMEDELBART EFTER INSTALLATIONEN SKA MAN GÖRA EN KORT PROVKÖRNING AV APPARATEN, I ENLIGHET MED DE ANVISNINGAR SOM ANGES LÄNGRE FRAM. OM APPARATEN INTE FUNGERAR SKA DEN KOPPLAS BORT FRÅN ELNÄTET. KONTAKTA DÄREFTER NÄRMASTE SERVICEVERKSTAD.

FÖRSÖK ALDRIG SJÄLV ATT REPARERA APPARATEN.

APPARATEN BLIR MYCKET VARM VID ANVÄNDNING. VAR NOGA ATT INTE VIDRÖRA DE VARMA DELARNA.

ANVÄNDNING AV DENNA APPARAT ÄR INTE TILLÅTEN FÖR PERSONER (INKLUSIVE BARN) MED NEDSATT FYSISK ELLER MENTAL FÖRMÅGA ELLER SOM INTE HAR TILLRÄCKLIG ERFARENHET AV ANVÄNDNING AV ELEKTRISKA APPARATER, SÅVIDA DE INTE ÖVERVAKAS OCH INSTRUERAS AV VUXNA SOM ANSVARAR FÖR DERAS SÄKERHET.

LÄT INTE BARN NÄRMA SIG APPARATEN UNDER TIDEN DEN ÄR IGÄNG OCH LÄT DEM INTE HELLER LEKA MED DEN.

FÖR INTE IN SPETSIGA METALLFÖREMÅL (BESTICK ELLER VERKTYG) I APPARATENS SPRINGOR.

ANVÄND INTE ÄNGA FÖR ATT RENGÖRA APPARATEN. ÅNGAN KAN KOMMA ÅT DE ELEKTRISKA DELARNA OCH SKADA DEM OCH DÄRMED ORSAKA KORTSLUTNING.

UTFÖR INGA ÄNDRINGAR PÅ APPARATEN.

ANVÄND INTE PRODUKTER I SPRAYFORM I NÄRHETEN AV HUSHÅLLSMASKINEN NÄR DENNA ÄR IGÅNG. ANVÄND INTE PRODUKTER I SPRAYFORM PÅ APPARATEN SÅ LÄNGE DEN FORTFARANDE ÄR VARM.

Tillverkaren avskriver sig allt ansvar för person- eller sakskador som uppstått på grund av ett nonchalerande av ovanstående föreskrifter eller på grund av ingrepp på utrustningen eller användande av annat än originalreservdelar.

3. OMSORG OM MILJÖN

3.1 Vår omsorg om miljön

Överensstämmande med direktiv 2002/95/EG, 2002/96/EG och 2003/108/EG avseende minskandet av bruket av farliga ämnen i elektrisk och elektronisk apparatur samt nedbrytningen av avfall. Symbolen föreställande en överkorsad soptunna som finns på apparaturen anger att produkten, då den inte används längre, ska samlas in separat från annat avfall. Användaren ska därför lämna in apparatur som inte längre används till lämpliga återvinningsstationer för separat insamling av elektriskt och elektroniskt avfall. Alternativt ska man återbörda apparaten till återförsäljaren när man köper en motsvarande apparat, i förhållandet ett till ett. Lämplig separat insamling som i sin tur leder till att apparaten lämnas in för återvinning, hantering och miljövänlig nedbrytning bidrar till att undvika eventuella negativa effekter på miljö och hälsa samt gynnar återvinningen av de material apparaten är tillverkad av. En olaglig avfallshantering av produkten från användarens sida medför tillämpning av administrativa åtgärder.

I enlighet med europeisk lagstiftning innehåller inte produkten skadliga ämnen i sådan mängd att de anses utgöra en fara för hälsan och miljön.

3.2 Er omsorg om miljön

För emballeringen av våra produkter används ej förorenande material som är kompatibla med miljön och återvinningsbara. Vi ber er därför att samarbeta genom att sörja för en korrekt kassering av emballaget. Fråga efter adresser till återvinningsstationer hos återförsäljaren eller hos lokala behöriga insamlings-, återvinnings- och avfallsstationer.

Lämna inte emballaget eller delar därav utom synhåll. Delar av emballaget, i synnerhet plastpåsar, utgör en kvävningsrisk för barn.

Sörj även för en korrekt kassering av din gamla apparat.

Viktigt: lämna in apparaten till närmaste återvinningsstation för kasserade hushållsapparater. En korrekt kassering möjliggör en intelligent återvinning av värdefulla material.

Innan man kasserar sin gamla apparat ska man avlägsna alla luckor och låta falsarna vara kvar i användningsläge för att undvika risken att lekande barn av misstag blir instängda i apparaten. Kapa även av och avlägsna nätkabeln tillsammans med stickkontakten.

4. ANVÄNDNING AV SPISHÄLLEN

Innan man tänder brännarna ska man försäkra sig om att brännarkronorna, brännarlocken och gallren är korrekt monterade.

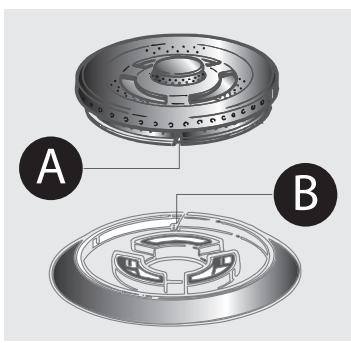

På den extrasnabba brännaren ska öppningen A vara centrerad med stiftet B.

4.1 Tända brännarna

Intill varje vred visas motsvarande brännare. Apparaten är utrustad med elektronisk startenhet. Det räcker att trycka in och vrida vredet moturs till symbolen för minsta låga och sedan hålla kvar tills lågan tänts. Håll vredet intryckt i ca. 2 sekunder för att hålla lågan tänd och för att aktivera säkerhetsanordningen. Det kan hända att brännaren slocknar när du släpper vredet. I sådant fall ska du upprepa åtgärden och hålla vredet intryckt längre.

(Endast på vissa modeller)

Brännaren med dubbel krona utgörs av en snabb brännare och en extra brännare; den styrs av två olika vred vilket gör det möjligt att använda lågorna tillsammans eller separat, beroende på vad som behövs.

Om brännarna skulle slockna av misstag kommer en säkerhetsanordning att efter ca. 20 sekunder ingripa och blockera gasutströmmningen, även om kranen är öppen.

4.2 Praktiska råd vid användning av brännarna

För en bättre användning av brännarna och en minimal gasförbrukning ska man använda kärl med platt och plan botten som är utrustade med lock och som har rätt storlek i förhållande till brännaren (se avsnitt "4.3 Kokkärlens diameter").

Under tillagningen ska man, för att undvika att bränna sig eller orsaka skador på bänkskivan och glaslocket (i förekommande fall), placera alla kokkärl och grillpannor innanför spishällens kanter och med ett minsta avständ på 3-4 cm från vreden.

Var noga att inte vidröra glaslocket med varma kastruller och stekpannor. Den starka värmen kan få glaset att spricka.

4.3 Kokkärlens diameter

(*)	Brännare	∅ min. och max. (i cm)
1	Reserv	7 - 18
2	Halvsnabb	10 - 24
3	Snabb mellan	12 - 24
4	Snabb stor	14 - 26
5	Extra snabb dubbel krona	12 - 28
6	Extra snabb tredubbel krona	22 - 28
7	Fiskgryta	Lämpliga ovala kärl

(*) För den numeriska placeringen av brännarna på hällen se avsnitt "9.7 Brännarnas placering på spishällen".

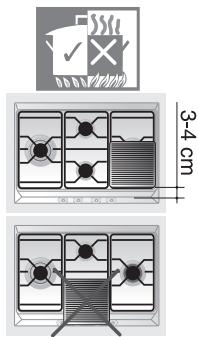

4.4 Användning av grillpanna

När man ska använda grillpanna ska man ta hänsyn till följande:

• håll ett avständ på 160 mm mellan sidoväggen och kanten på grillpannnan;
• om en av brännarna i närheten av den bakre väggen av trä är en med tredubbel krona ska man hålla ett avständ på 160 mm mellan denna vägg och kanten på grillpannan;
  • var noga att brännarnas lågor inte slår ut från grillpannans kanter;
• tänd brännarna under grillpannan vid maximal effekt och vänta sedan 10 minuter; ändra därefter effekten till den minsta. Använd aldrig i mer än 45 minuter.

5. RENGÖRING OCH UNDERHÅLL

Viktigt: ANVÄND INTE ÅNGA FÖR ATT RENGÖRA HÄLLEN.

Innan du gör något som helst ingrepp ska strömmen slås från.

5.1 Rengöring av hällen

För att bevara spishällen i gott skick ska den rengöras efter varje användning. Låt den kallna innan du rengör den.

5.1.1 Vanlig daglig rengöring

För att rengöra och hålla ytorna i gott skick ska man endast använda särskilda produkter som inte innehåller slipmedel eller klorinbaserade syror.

Gör på följande sätt: håll ut medlet på en fuktig trasa och torka av ytan. Skölj omsorgsfullt och torka därefter med en mjuk trasa eller en mikrofibertrasa.

5.1.2 Matstänk eller rester

Undvik så långt det går att använda stålull och vassa skrapor eftersom de skadar ytorna.

Använd vanliga icke-slipande produkter tillsammans med svampar utan slipeffekt. Vid behov kan man även använda redskap av trä eller plast.

Skölj omsorgsfullt och torka efter med en mjuk trasa eller ett sämskskinn.

5.2 Rengöring av delar

5.2.1 Vreden

Vreden ska rengöras med ljummet vatten och diskmedel. För att underlätta rengöringen kan man ta av vreden genom att dra dem uppåt. Man ska därefter torka dem ordentligt.

Vid rengöring av vreden ska man inte använda starka produkter som innehåller alkohol, rengöringsmedel för stål eller glasputsmedel eftersom det kan orsaka bestående skador.

5.2.2 Gallren

Ta ut gallren och rengör dem i ljummet vatten med ett rengöringsmedel utan slipmedel; var noga att avlägsna all smuts. Sätt tillbaka dem på spishällen.

Dessa delar får inte diskas i diskmaskin.

5.2.3 Brännarkronor

Brännarkronorna är avtagbara. Rengör dem i varmt vatten med ett rengöringsmedel utan slipmedel; var noga att avlägsna all smuts.

För att få bort envisa fläckar av fastbrända rester kan man lägga flamspridarna i blöt i varmt vatten med diskmedel. Därefter rengör man dem med en Scotch Brite-svamp.

För mindre envisa fläckar och för att ge glans använder man Crema Inox och en mikrofibertrasa.

Sätt tillbaka dem på deras platser på ett korrekt sätt när de torkat helt.

5.2.4 Tändstiften och termoelementen

För god funktion måste tändstiften och termoelementen alltid vara ordentligt rengjorda. De ska regelbundet kontrolleras och vid behov rengöras med en fuktig trasa. Eventuella intorkade rester tas bort med en tandpetare eller en nål.

5.2.5 Locket (endast på vissa modeller)

På modeller med lock i glas eller stål ska locket rengöras med ljummet vatten; använd inte trasor av grovt tyg eller produkter som innehåller slipmedel. För att underlätta rengöringen av spishällens bakre del kan man ta av locket genom att lyfta det uppåt.

När man är klar med rengöringen sätter man tillbaka locket. Var noga att sätta fast det korrekt.

Torka av eventuell vätska som kan ha hamnat på locket innan du öppnar det.

Stäng inte locket så länge någon av brännarna är igång eller fortfarande varm.

Efter rengöringen ska man noga torka apparaten eftersom kvarlämnade rester av rengöringsmedel eller vatten kan försämra apparatens funktion och utseende.

6. POSITIONERING I TOPPYTA

Följande ingrepp kräver mureri- och/eller snickeriarbeten som måste utföras av en fackman.

Installationen kan utföras på olika material såsom murverk, metall, solitt trä eller plastlaminerat trä under förutsättning att dessa är värmebeständiga (T 90°C).

6.1 Fixering vid stödstrukturen

Gör en öppning i möbelns yta enligt de mått som anges.

A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	L (mm)	X (mm)	Y (mm)
min 145	min 460	min 750	20÷40	min 50	690	555÷560	478÷482

Placera noggrant den medföljande tätningen längs ytterkanten på det hål som gjorts i bänkskivan enligt bilden nedan; försök få den att fästa längs hela ytan genom att trycka lätt med händerna. Ta hänsyn till de mått som anges på bilden och kom ihåg att sidorna A måste sitta intill hålet. Fäst spishällen vid möbeln med hjälp av de till syftet avsedda fästbyglarna A som medföljer.

Skär noggrant av överskottskanten C av tätning. Måtten på följande ritning gäller hålet innanför tätningen.

Vid installation i ett tomt utrymme med luckor är det nödvändigt att placera en separeringspanel under spishällen. Håll ett minsta avständ på 10 mm mellan apparatens botten och panelens yta. Panelen ska vara lätt att ta ut för att göra det enkelt att komma åt hällen vid eventuella ingrepp för teknisk service.

7. ELEKTRISK ANSLUTNING

Försäkra dig om att spänningen och dimensionerna för matningslinjen motsvarar de egenskaper som anges på dekalen som är placerad under apparatens hölje. Denna dekal får aldrig avlägsnas.

Kontakten längst ut på matarkabeln och vägguttaget måste vara av samma typ och i enlighet med gällande föreskrifter för elektriska system. Kontrollera att matningsledningen är jordad på lämpligt sätt.

Stick elkabeln genom enhetens baksida, se till att den inte vidrör hållens undersida eller ugnen (om sådan är monterad) under hållen.

På apparatens matningsledning ska man installera en flerpolig brytare med ett kontaktavständ på minst 3 mm. Brytaren ska vara placerad i närheten av apparaten och lättillgänglig.

Undvika att använda transformatorer, adaptrar och shuntar.

Om man byter ut matningskabeln får den nya kabelns ledningar inte vara mindre än 0,75 mm ² (kabel på 3 x 0,75); vidare ska den ände som ska anslutas till apparaten ha en jordningsledning (gul-grön) som är minst 20 mm längre.

Använd endast kabel av typen H05V2V2-F eller motsvarande som är värmeresistent upp till 90°C. Kabelbytet ska utföras av en specialiserad tekniker som ska utföra anslutningen till nätet i enlighet med nedanstående schema.

L = b r u n

N = bl Å

Ⓥ = gul - grön

Byte av matarkabeln ska utföras av en behörig serviceverkstad för att alla risker ska kunna undvikas.

Tillverkaren frånsäger sig allt ansvar för skador på personer och föremål om dessa beror på att ovannämnda regler inte följs eller om man har manipulerat med en enskild del av apparaten.

8. GASANSLUTNING

Om apparaten installeras på en ugn ska man undvika att låta gasslangen passera vid ugnens baksida i syfte att undvika överhettning.

Anslutningen till gasnätet kan göras med ett kopparrör eller med en stålslang utan fogar och i enlighet med de föreskrifter som fastställts i gällande lag.

För att underlätta anslutningen kan kopplingen A på apparatens baksida vridas i sidled; lossa sexkantsmuttern B, vrid kopplingen A till önskad position och fäst sexkantsmuttern B igen (dess tätning garanteras av en gummitätning). När anslutningen är klar ska du med hjälp av en tvållösning (aldrig med en öppen låga) kontrollera att tätningen är perfekt.

Spishällen är inställd för metangas G20 (2H) med ett tryck på 20 mbar. För matning med annan typ av gas, se kapitel "9. ANPASSNING TILL OLIKA TYPER AV GASER". Kopplingen vid gasintaget har en 1/2 " utvändig gänga (ISO 228-1).

Anslutning med kopparrör: Anslutningen till gasnätet ska genomföras så att apparaten inte utsätts för någon typ av belastning.

Anslutningen kan göras med hjälp av en adapter D med dubbelkonisk ring; sätt alltid medföljande tätning C emellan.

Anslutning med stålslang: använd endast slangar i rostfritt stål och utan fogar, i enlighet med gällande föreskrifter, och sätt alltid medföljande tätning C mellan kopplingen A och slangen E.

Vid anslutning med slang ska man se till att slangarnas längd inte överskrider 2 meter i utsträckt tillstånd; försäkra dig om att slangarna inte kan komma i kontakt med delar av möbler och att de inte kläms.

8.1 Anslutning till flytande gas

Använd en tryckregulator och genomför anslutningen till behållaren i enlighet med de anvisningar som anges i gällande föreskrifter.

Kontrollera att matningstrycket överensstämmer med de värden som anges i tabellen i avsnitt "10.3 Tabeller över egenskaper för brännare och munstycken".

8.2 Ventilation av lokaler

Apparaten får endast installeras i lokaler med fast ventilation enligt gällande föreskrifter. Det krävs god cirkulation i lokalen där apparaten installeras för att uppnå en jämn gasförbrukning och en tillräcklig ventilation av lokalen. Storleken på luftintagen, som skyddas av galler, måste överensstämma med gällande föreskrifter. Luftintagen ska placeras så att de inte täpps till, vare sig helt eller delvis.

Lokalen ska hållas tillräckligt ventilerad i syfte att avlägsna den värme och fukt som bildas vid tillagning: i synnerhet rekommenderas man att efter en längre användning öppna ett fönster eller öka styrkan på eventuella fläktar.

8.3 Utsläpp av förbränningsprodukter

Utsläppet av förbränningsprodukterna ska ske antingen med hjälp av spiskåpor anslutna till en väl fungerande skorsten med självdrag eller med hjälp av en köksfläkt. För att få ett väl fungerande ventilationssystem krävs att du anlitar en erfaren fackman som noggrant kan planera och utföra installationen i enlighet med kraven i gällande föreskrifter beträffande placering och avständ. När installationen är avslutad bör installatören utfärda en försäkran om överensstämmelse.

9. ANPASSNING TILL OLIKA TYPER AV GASER

Innan man utför någon av följande åtgärder ska apparaten kopplas bort från elnätet.

Spishällen är inställd för metangas G20 (2H) med ett tryck på 20 mbar. Vid drift med andra typer av gaser ska man byta ut munstyckena och ställa in primärluften.

För att byta munstycken och ställa in brännarna ska man avlägsna täckplåten enligt beskrivning i följande avsnitt.

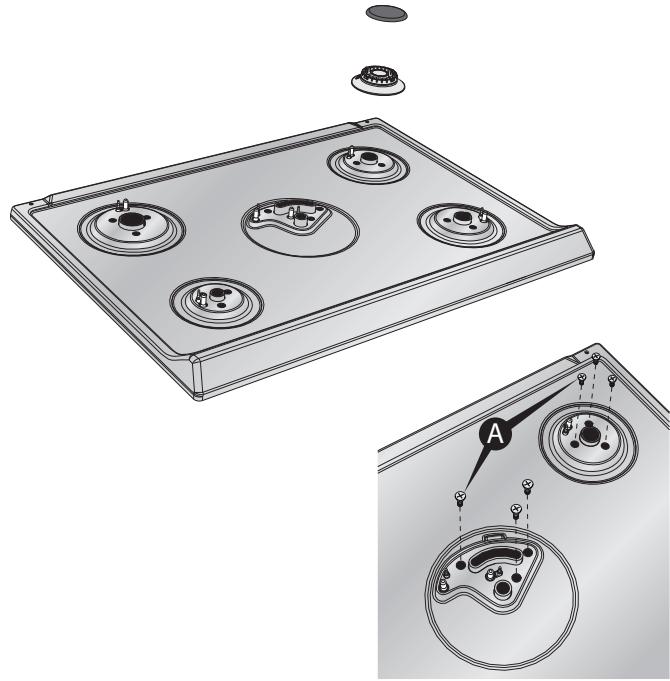

9.1 Avlägsna täckplåten

1 Avlägsna alla vred, galler, brännarlock och brännarkronor;
2 skruva loss skruvarna och muttrarna A som håller brännarstöden;
3 lyft täckplåten från dess plats;
4 byt ut brännarmunstyckena i enlighet med vad som anges i referenstabellen för gas:
5 justera primärluften efter vad som anges i avsnitt "9.5 Inställning av primärluft".

9.2 Inställning för flytande gas

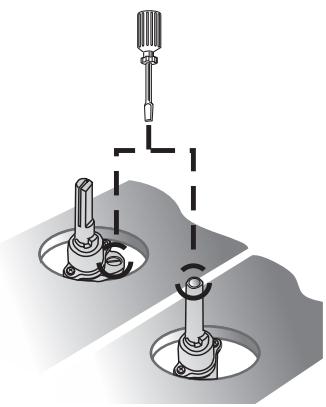

Lossa skruven A och tryck ner stödet B så långt det går. Med hjälp av en fast nyckel avlägsnar man munstycket C och byter ut det mot ett lämpligt, i enlighet med de anvisningar som anges i referenstabellerna för den typ av gas som används. Munstyckets åtdragningsmoment får inte vara mer än 3 Nm. Fäst stödet B i dess ursprungliga läge, så att det helt täcker munstycket C.

Justera luftflödet genom att flytta venturiröret D tills du erhåller avståndet "X" vilket anges i tabellen i avsnitt "5.5 Justering av primärluft"; skruva sedan fast skruven A. När man slutfört justeringarna ska tätningarna återställas med hjälp av tätningsvax eller liknande material.

Brännare		Nominell värme-effekt (kW)	Flytande gas – G30/G31 28/37 mbar
			Diameter munstycke 1/100 mm	Bypass mm 1/100		Reducerad effekt (W)	Effekt g/h G30	Effekt g/h G31
Reserv (1)		1.05	48	30	33 (*)	380	76	75
Halvsnabb (2)		1.65	62	30	33 (*)	380	120	118
Snabb mellan (3)		2.55	76	37	40 (*)	650	185	182
Snabb stor (4)		3.1	85	43		750	225	222
Mycket snabb (5)		3.3	87	55	65 (*)	1200	240	236
Dubbel brännarkrona	Inre (6)	1.15	48	30	33 (*)	380	84	82
	Yttre (6)	3.8	92	55	65 (*)	1200	276	271
Fiskgryta (7)		2	67	43	45 (*)	750	145	143

(*) Värdet för bypass hänvisar till apparater utan ventiler.

9.3 Inställning för stadsgas

Genomför de moment som beskrivs i avsnitt "9.2 Inställning för flytande gas" men välj munstycken istället och justera primärluften likadant som stadsgasen, enligt vad som anges i följande tabell och i avsnitt "9.5 Inställning av primärluft".

WARNING: Endast de apparater som är utrustade med säkerhetsventiler får användas med stadsgas G110-G120.

Brännare		Nominell värme-effekt (kW)	Stadsgas – G110 8 mbar
			Munstyckets diameter 1/100 mm	Reducerad effekt (W)
Reserv (1)		1.05	132	380
Halvsnabb (2)		1.65	165	380
Snabb mellan (3)		2.55	210	650
Snabb stor (4)		3.1	240	750
Mycket snabb (5)		3.3	250	1200
Dubbel brännarkrona	Inre (6)	1.05	132	380
	Yttre (6)	3.9	290	1200
Fiskgryta		2	190	750

Värdena gällande stadsgas hänvisar till apparater i kategorin III 1a2H3+.

Brännare		Nominell värme-effekt (kW)	Stadsgas – G120 8 mbar
			Munstyckets diameter 1/100 mm	Reducerad effekt (W)
Reserv (1)		1.05	126	380
Halvsnabb (2)		1.65	160	380
Snabb mellan (3)		2.55	200	650
Snabb stor (4)		3.1	230	750
Mycket snabb (5)		3.3	240	1200
Dubbel brännarkrona	Inre (6)	1.05	126	380
	Yttre (6)	3.9	270	1200
Fiskgryta		2	175	750

9.4 Inställning för metangas

Spishällen är inställd för metangas G20 (2H) med ett tryck på 20 mbar. För att apparaten ska fungera med denna typ av gas ska man genomföra samma arbetsmoment som beskrivs i avsnitt "9.2 Inställning för flytande gas" men välja munstycken och ställa in primärluften i enlighet med metangas, enligt vad som anges i tabellen nedan och i avsnitt "9.5 Inställning av primärluft". När man slutfört justeringarna ska man återställa sigillen med lack eller liknande material.

Brännare		Nominell värme effekt (kW)	Metangas – G20 20 mbar
			Munstyckets diameter 1/100 mm	Reducerad effekt (W)
Reserv (1)		1.05	73	380
Halvsnabb (2)		1.65	92	380
Snabb mellan (3)		2.55	115	650
Snabb stor (4)		3.1	126	750
Mycket snabb (5)		3.3	130	1200
Dubbel brännarkrona	Inre (6)	1.05	73	380
	Yttre (6)	3.9	140	1200
Fiskgryta		2	100	750

9.5 Inställning av primärluft

Hänvisar till avståndet "X" i mm.

BRÄNNARE		G30/G3130/37 mbar	G2020 mbar	G1108 mbar	G1208 mbar
Reserv (1)		1.0	1.5	0.5	0.5
Halvsnabb (2)		1.5	1.5	0.5	0.5
Snabb mellan (3)		1.5	1.0	1.0	1.0
Snabb stor (4)		10.0	2.5	1.0	1.0
Mycket snabb (5)		2.5	2.0	1.5	1.0
Dubbel brännarkrona	Inre (6)	6.0	3.0	1.0	1.0
	Yttre (6)	10.0	3.0	5.0	5.0
Fiskgryta		2.5	2.0	1.0	1.0

För att identifiera brännarna på din spishäll se ritningarna i avsnitt "9.7 Brännarnas placering på spishällen".

9.6 Avslutande arbetsmoment

Efter att ha utfört ovanstående justeringar ska man montera apparaten igen genom att i omvänd ordning följa de anvisningar som anges i avsnitt 9.1 Avlägsna täckplåten.

9.6.1 Minimireglering för stadsgas och metangas

Sätt tillbaka delarna på brännaren och för in vreden på kranarnas stänger.

Tänd brännaren och vrid den till läget för minsta effekt. Ta av vredet igen och vrid på justerskruven innanför eller vid sidan om (beroende på modellen) kranens stång tills korrekt minsta låga erhålls.

Sätt tillbaka vredet och kontrollera att brännarens låga är stabil (om du vrider vredet snabbt från max. läget till min. läget ska lågan inte slockna).

9.6.2 Inställning av minimum för flytande gas

För att ställa in minimum för flytande gas ska man helt fästa den skruv som finns innanför eller vid sidan om vredets kran (beroende på modellen) genom att dra åt den medurs. Bypassdiametrarna för varje enskild brännare anges i tabellen "9.2 Inställning för flytande gas".

Efter inställning för annan gas än den förinställda måste du byta ut den befintliga etiketten för gasinställning som finns på apparaten mot en som överensstämmer med den nya gasen. Etiketten finns i den medföljande påsen med munstycken.

9.7 Brännarnas placering på spishällen

BRÄNNARE

1. Reserv
2. Halvsnabb
3. Snabb mellan
4. Snabb stor
5. Extra snabb tredubbel brännarkrona
6. Extra snabb dubbel brännarkrona
7. Fiskgryta

9.8 Smörjning av gaskranar

Med tiden kan det hända att gaskranarna blir svåra att vrida och fastnar. Rengör dem invändigt och byt ut insmörjningsfettet.

Detta arbetsmoment ska utföras av en behörig tekniker.
