BRUKSANVISNING SR775AX SMEG

Innholdsfortegnelse

1. REGLER FOR BRUK 26
2. SIKKERHETSREGLER 28
3. MILJ∅VERN 30
4. BRUK AV PLATETOPPEN.... 31
5. RENGJ∅RING OG VEDLIKEHOLD 33
6. POSISJONERING I BENKEPLATEN 36
7. ELEKTRISK TILKOPLING.... 38
8. GASSTILKOBLING 39
9. TILPASNING TIL ANDRE GASSTYPER 41

DISSE INSTRUKSJONENE ER GYLDIGE BARE FOR BESTEMMELSESLAND SOM ER OPPF∅RT PÅ HÅNDBOKENS OMSLAGSSIDE.

INSTRUKSJONER FOR BRUKEREN: gir råd om bruk, beskrivelse av funksjoner og om korrekt rengjøring og vedlikehold av produktet.

INSTRUKSJONER FOR INSTALLAT∅REN: Henvender seg til den kvalifiserte teknikeren som skal utføre installasjon, ibruktaking og testing av produktet.

1. REGLER FOR BRUK

DENNE BRUKSANVISNINGEN UTGJ∅R EN INTEGRERT DEL AV PRODUKTET. DEN MÅ OPPBEVARES FULLSTENDIG OG TILGJENGELIG GJENNOM HELE PLATETOPPENS LEVETID. VI ANBEFALER Å LESE DENNE HÅNDBOKEN GRUNDIG F∅R PLATETOPPEN TAS I BRUK. TA OGSÅ VARE PÅ DYSENE SOM F∅LGER MED. INSTALLASJONEN MÅ UTF∅RES AV KVALIFISERT PERSONALE OG I SAMSVAR MED GJELDENDE STANDARDER. DETTE PRODUKTET ER LAGET FOR BRUK I HJEMMET, OG ER I SAMSVAR MED ALLE GJELDENDE EU-DIREKTIVER. PRODUKTET ER LAGET FOR: TILBEREDNING OG OPPVARMING AV MAT: ALL ANNEN BRUK ER Å ANSE SOM UPASSENDE. PRODUSENTEN FRASKRIVER SEG ETHVERT ANSVAR FOR ANNEN BRUK EN DEN SOM ER ANGITT.

HVIS PRODUKTET INSTALLERES OMBORD I BÅT ELLER BOBIL, MÅ DET IKKE BRUKES TIL OPPVARMING AV ROM.

DETTE PRODUKTET MÅ ALDRI BRUKES TIL OPPVARMING AV ROM.

DETTE PRODUKTET ER FORSYNT MED MERKING I HENHOLD TIL EUROPADIREKTIVET 2002/96/EF OM ELEKTRISKE OG ELEKTRONISKE APPARATER (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE). DETTE DIREKTIVET DEFINERER STANDARDER FOR INNSAMLING OG RESIRKULERING AV KASSERTE APPARATER, OG GJELDER FOR HELE EU-OMRÅDET.

F∅R MAN SETTER PRODUKTET I DRIFT, ER DET N∅DVENDIG Å FJERNE ALLE BESKYTTELSESFOLIER.

VI ANBEFALER PÅ DET STERKESTE BRUK AV GRYTEVOTTER TIL ALLE SLAGS OPERASJONER.

BRUK ALDRI STÄLSVAMPER ELLER KVASSE SKRAPERE, DA DETTE KAN SKADE OVERFLATENE.

BRUK VANLIGE IKKESLIPENDE PRODUKTER, OG VED BEHOV REDSKAPER AV TRE ELLER PLAST. SKYLL GRUNDIG OG T∅RK AV MED EN MYK KLUT, ELLER EN MIKROFIBERKLUT.

HOLD ALLTID ∅YE MED PRODUKTET UNDER TILBEREDNINGER SOM KAN FRIGJ∅RE FETT ELLER OLJER.

FETT OG OJJER KAN TA FYR.

KONTROLLER ALLTID ETTER HVER AV PLATETOPPEN AT BRYTERNE BEFINNER SEG I POSISJON ● (AV).

IKKE PLASSER KOKEKAR MED BUNNER SOM IKKE ER HELT FLATE OG JEVNE PÅ GRYTERISTENE PÅ PLATETOPPEN.

IKKE BRUK KOKEKAR SOM ER ST∅RRE ENN KOKEPLATENS YTRE OMKRETS.

2. SIKKERHETSREGLER

SE INSTALLASJONSINSTRUKSENE FOR SIKKERHETSSTANDARDER SOM GJELDER FOR ELEKTRISKE APPARATER ELLER GASSAPPARATER, OG FOR VARMLUFTFUNKSJONENE.

FOR DIN EGEN OG FOR SIKKERHETENS SKYLD, ER DET FASTLAGT VED LOV AT INSTALLASJON OG SERVICE FOR ALLE ELEKTRISKE PRODUKTER SKAL UTF∅RES AV KVALIFISERT PERSONALE I SAMSVAR MED GJELDENE STANDARDER.

VÅRE AUTORISERTE INSTALLAT∅RER GARANTERER ET TILFREDSSTILLENDE ARBEID.

GASS- ELLER ELEKTRISKE APPARATER MÅ ALLTID KOBLES FRA AV KVALIFISERTE PERSONER.

F∅R DU KOBLER PRODUKTET TIL STR∅MNETTET MÅ DU KONTROLLERE AT DATAENE SOM ER ANGITT PÅ TYPESKILTET SAMSVARER MED DEM SOM GJELDER FOR SELVE NETTET.

TYPESKILTET MED TEKNISKE DATA, SERIENUMMERET OG MERKINGEN ER PLASSERT SYNLIG UNDER DEKSELET.

TYPESKILTET PÅ DEKSELET MÅ ALDRI FJERNES.

F∅R DU KOBLER TIL PRODUKTET, MÅ DU FORSIKRE SEG OM AT DET ER REGULERT FOR DEN GASSTYPEN SOM SKAL TILF∅RES, VED Å KONTROLLERE ETIKETTEN PLASSERT UNDER DEKSELET

F∅R DU FORETAR INSTALLASJONS- ELLER VEDLIKEHOLDSARBEID, MÅ DU FORSIKRE DEG OM AT PRODUKTET IKKE ER KOBLET TIL STR∅MNETTET.

ST∅PSELET SOM SKAL KOBLES TIL TILF∅RSELSLEDNINGEN OG STIKKONTAKTEN MÅ VÆRE AV SAMME TYPE OG I OVERENSSTEMMELSE MED GJELDENDE STANDARDER.

STIKKONTAKTEN MÅ VÆRE TILGJENGELIG NÅR PRODUKTET ER INNFELT. DRA ALDRI UT ST∅PSELET VED Å TREKKE I LEDNINGEN.

HVIS STR∅MLEDNINGEN ER SKADET, MÅ DU ∅YEBLIKKELIG KONTAKTE TEKNISK SERVICE SOM VIL S∅RGE FOR Å SKIFTE DEN UT.

JORDKOPLINGEN ER PÅBUDT IF∅LGE SIKKERHETSSTANDARDENE FOR ELEKTRISKE ANLEGG.

STRAKS ETTER INSTALLASJONEN MÅ DET FORETAS EN KORT TEST AV PRODUKTET VED Å F∅LGE INSTRUKSJONENE SOM STÅR OPPF∅RT LENGER FREMME. HVIS PRODUKTET IKKE FUNGERER, MÅ DU KOBLE DET FRA STR∅MNETTET OG KONTAKTE TEKNISK SERVICE.

FORS∅K ALDRI Å REPARERE PRODUKTET SELV.

PRODUKTET BLIR SVÆRT VARMT UNDER BRUK. PASS PÅ SÅ DU IKKE BER∅R VARMEELEMENTENE.

BRUK AV DETTE PRODUKTET ER IKKE TILLATT FOR PERSONER (INKLUDERT BARN) MED REDUSERTE FYSISKE ELLER MENTALE EVNER, ELLER MED MANGLENDE ERFARING I BRUK AV ELEKTRISKE PRODUKTER, MED MINDRE DE OVERVÅKES ELLER INSTRUERES AV VOKSNE SOM ER ANSVARLIGE FOR DERES SIKKERHET.

IKKE LA BARN OPPHOLDE SEG I NÆRHETEN AV PRODUKTET UNDER BRUK.

IKKE STIKK SKARPE GJENSTANDER AV METALL (BESTIKK ELLER REDSKAPER) INN I SLISSENE PÅ PRODUKTET.

IKKE BRUK DAMPSTRÅLER TIL RENGJ∅RING AV PRODUKTET. DAMPEN VIL KUNNE TREFFE DE ELEKTRISKE DELENE, SKADE DEM OG FORÅRSAKE KORTSLUTNINGER.

IKKE FORETA ENDRINGER PÅ DETTE PRODUKTET.

IKKE BRUK SPRAYPRODUKTER I NÆRHETEN AV DET ELEKTRISKE HUSHOLDNINGSAPPARATET NÅR DET ER I BRUK. IKKE BRUK SPRAYPRODUKTER NÅR PRODUKTET FREMDELES ER VARMT.

Produsenten fraskriver seg ethvert ansvar for personskader eller materielle skader, medført på grunn av misligholdelse av ovennevnte påbud, eller på grunn av urettmessig bruk selv av en enkelt del av produktet, eller ved bruk av ikke originale reservedeler.

3. MILJ∅VERN

3.1 Vårt bidrag til miljøvern

I samsvar med direktivene 2002/95/EF, 2002/96/EF, 2003/108/EF, om begrensning av bruk av visse farlige stoffer i elektrisk og elektronisk utstyr og om kassering, angir symbolet som består av en søppelkasse på hjul, overstrøket med et kryss, at elektrisk og elektronisk utstyr skal samles inn separat. Brukeren må derfor, når produktet har nådd slutten av levetiden, levere det til et mottak for elektrisk og elektronisk avfall, eller levere det tilbake til en forhandler som tilbyr tjenesten ved kjøp av et nytt tilsvarende produkt. En hensiktsmessig separat innsamling av brukte produkter for senere gjenvinning, behandling og miljøvennlig kassering, bidrar til å hindre mulige negative innvirkninger på miljøet og helsen og letter ombruks- og gjenvinningsprosessen av materialene som produktet er sammensatt av. Illegal kassering av produktet fra brukerens side medfører administrative sanksjoner.

I henhold til gjeldende EU-direktiver, inneholder dette produktet ingen stoffer i slike konsentrasjoner, at de kan vurderes som farlige for helse og miljø.

3.2 Ditt bidrag til miljøvern

Som emballasje for våre produkter benytter vi miljøvennlige, resirkulerbare materialer som ikke forurenser. Vi ber deg om å samarbeide og sørge for korrekt kassering av emballasjen. Spør forhandleren eller lokale kompetente myndigheter om hvor du kan levere inn, resirkulere og kassere materialene.

Ikke gå fra emballasjen, men ta vare på den og alle delene av denne på en forsvarlig måte. Emballasjen kan utgjøre en kvelningsfare for barn, særlig plastposene.

Du må også sørge for å kassere det gamle produktet ditt på en korrekt måte.

Viktig: lever apparatet til et firma i nærmiljøet som er autorisert til å motta kasserte husholdningsprodukter. En korrekt kassering tillater en intelligent gjenvinning av verdifulle materialer.

Før du kaster produktet må du fjerne dørene og etterlate rillene som i bruksposisjon, for å unngå at lekende barn skal kunne sette seg fast inne i produktet. Du må dessuten kutte over strømkabelen og fjerne denne sammen med støpselet.

4. BRUK AV PLATETOPPEN

Før du tenner brennerne må du forsikre deg om at brennerkronene, brennerdekslene og gryteristene er montert på riktig måte.

I den ultraraske brenneren må fordypningen A være på linje med tappen B.

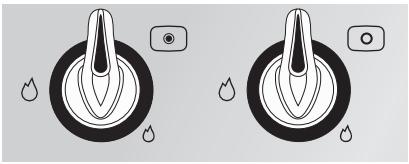

4.1 Tenning av brennerne

I nærheten av hver bryter er den tilordnede brenneren angitt. Produktet er utstyrt med elektronisk tenning. Det er nok å trykke og samtidig vri bryteren ved symbolet for minimal flamme i retning mot klokken, helt til blusset tennes. Ved modellene med ventiler, hold inne bryteren i cirka 2 sekunder for å holde flammen tent, og for å aktivere tennsikringen. Det kan forekomme at brenneren slokner i det øyeblikket du slipper bryteren. Vent et øyeblikk og gjenta operasjonen, men hold bryteren inne noe lenger denne gangen.

(Bare dersom relevant)

Brenneren med dobbelt krone består av en ekstrabrenner og av en rask brenner: den styres av to forskjellige brytere som gjør det mulig å bruke flammene sammen eller separat, avhengig av behov.

Hvis brennerne skulle slokne utilsiktet i modellene med ventiler, vil gassutstrømningen automatisk bli blokkert av en tennsikring etter et intervall på omtrent 20 sekunder, selv om gasskranen er åpen.

4.2 Praktiske råd for bruk av brennerne

For optimal utnyttelse av brennerne og et minimalt gassforbruk, må du bruke kokekar med flate og jevne bunner, som er utstyrt med lokk og som har riktig størrelse i forhold til brenneren (se avsnitt "4.3 Diameter av kokekar").

For å unngå forbrenninger eller skader på benkeplaten og glassdekselet (der det er relevant) under tilberedningen, må alle kokekar eller panner plasseres innenfor platetoppens ytre omkrets og holde en avstand på minst 3-4 cm fra bryterne.

Vær forsiktig slik at du ikke berører glassdekselet med kasseroller og kokekar som fremdeles er varme. Glasset kunne sprekke på grunn av den høye temperaturen.

4.3 Diameter av kokekar

(*)	Brenner	∅ min. og maks. (i cm.)
1	Ekstra	7 - 18
2	Halvrask	10 - 24
3	Rask middels	12 - 24
4	Rask stor	14 - 26
5	Ultrarask dobbelt krone	12 - 28
6	Ultrarask tredobbelt krone	22 - 28
7	Fiskepanne	Egnede ovale kokekar

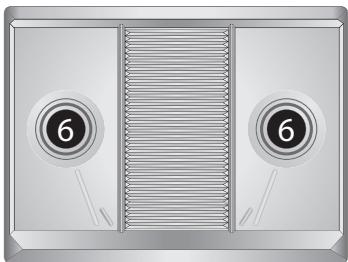

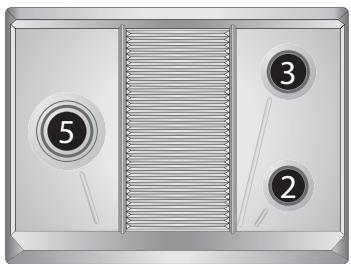

(*) For numerisk plassering av brennerne på platetoppen, se avsnitt "9.7 Plassering av brennere på platetoppen".

4.4 Bruk av en biffpanne

Hvis du skulle ønske å bruke en grillpanne må du følge disse reglene:

• hold en avstand på 160 mm fra kanten på biffpannen til sideveggen;
• hvis én av brennerne i nærheten av bakveggen i tre har en tredobbelt krone, må du holde en avstand på 160 mm fra denne veggen til kanten på biffpannen;
• vær forsiktig slik at brennerflammene ikke slikker over kanten til biffpannen;
• tenn brennerne som er under bifpannen på maksimal effekt i 10 minutter, etter dette stiller du dem inn på minste effekt. Du må aldri overskride 45 minutters bruk.

5. RENGJ∅RING OG VEDLIKEHOLD

Viktig: IKKE BRUK DAMPSTRÅLER TIL RENGJ∅RING AV PLATETOPPEN.

Før ethvert inngrep skal produktet kobles fra strømforsyningen

5.1 Rengjøring av platetoppen

For å bevare platetoppens overflate i god stand, må den rengjøres regelmessig etter bruk. La den kjøle seg ned først.

5.1.1 Vanlig, daglig rengjøring

For å rengjøre og bevare overflatene må du alltid kun bruke spesielle produkter som ikke inneholder slipemidler, eller syreholdige stoffer basert på klor.

Bruksmåte: hell produktet på en fuktig klut og gå over overflatene, skyll grundig av og tørk av med en myk klut eller med en mikrofiberklut.

5.1.2 Matflekker eller rester

Bruk aldri metallsvamper eller kvasse skrapere, da dette kan skade overflatene.

Bruk vanlige ikkeslipende produkter og svamper som ikke riper, og ved behov redskaper av tre eller plast.

Skyll grundig og tørk av med en myk klut eller med et pusseskinn.

5.2 Rengjøring av deler

5.2.1 Bryterne

Bryterne rengjøres med lunkent vann og oppvaskmiddel. For å gjøre rengjøringen lettere, kan du dra dem oppover. Når rengjøringen er avsluttet bør du tørke godt av dem.

For å rengjøre bryterne må du ikke bruke aggressive produkter som inneholder alkohol eller produkter for rengjøring av stål eller glass, da de kan forårsake varige skader.

5.2.2 Gryteristene

Trekk ut gryteristene og vask dem i varmt vann med et ikkeslipende vaskemiddel og fjern alle skorper nøye. Monter dem på nytt på platetoppen.

Disse delene må ikke vaskes i oppvaskmaskin.

5.2.3 Brennerkronene

Brennerkronene kan tas av. Vask delene i varmt vann med et ikkeslipende vaskemiddel og fjern alle skorper nøye.

For å fjerne rester som har brent seg fast lar du kronene ligge i bløt i varmt vann og oppvaskmiddel, deretter kan du gni dem med en svamp "scotch brite".

For skitt som er mindre vanskelig å få av og for å pusse kronene, kan du bruke pussekrem for stål med en mikrofiberklut.

Sett dem på plass igjen. Kontroller at de er helt tørre og satt riktig på plass i deres sete.

5.2.4 Tennerne og termoelementene

For at tennerne og termoelementene skal fungere ordentlig, må de alltid være helt rene. Kontroller dem regelmessig og rengjør dem med en fuktig klut ved behov. Eventuelle tørre rester kan fjernes med en trepinne eller en nål.

5.2.5 Dekselet (kun for enkelte modeller)

Ved modeller utstyrt med deksel i glass eller stål, må rengjøringen utføres med lunket vann uten å bruke rue kluter eller slipende midler. For å gjøre rengjøringen av den bakre sonen av platetoppen lettere, er det mulig å demontere dekselgruppen ved å løfte den opp.

Når rengjøringen er avsluttet må du montere dekselgruppen på nytt og forsikre deg om at den er satt riktig på plass.

Før du åpner dekselet, må du tørke av eventuelle væsker som kan ha falt ned.

Unngå å lukke dekselet när brennerne er tent, eller fremdeles varme.

Etter rengjøringen må du tørke grundig av produktet, da søl med rengjøringsmiddel og vann kunne sette produktets korrekte funksjon og utseende i fare.

6. POSISJONERING I BENKEPLATEN

Det følgende inngrepet krever murarbeid og/eller snekkerarbeid og må derfor utføres av en kvalifisert tekniker.

Installasjonen kan foretas på ulike materialer, slik som mur, metall, heltre, eller tre belagt med plastlaminater, så lenge de er varmebestandige (T 90 °C).

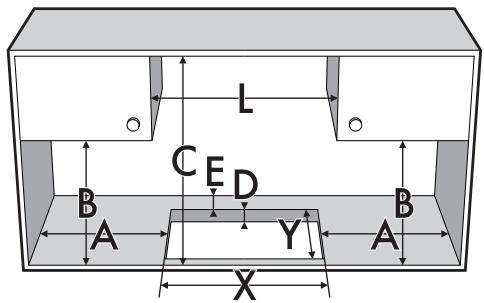

6.1 Feste til støttestrukturen

Lag en åpning i møbelets benkeplate med målene som er angitt i illustrasjonen.

A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	L (mm)	X (mm)	Y (mm)
min 145	min 460	min 750	20÷40	min 50	690	555÷560	478÷482

Plasser den medleverte isolasjonspakningen nøyaktig på den ytre omkretsen til hullet i benkeplaten som vist i figuren nedenfor. Forsøk å feste den med hele sin overflate med et lett trykk med hendene. Se dimensjonene som vises i figuren, vær oppmerksom på at sidene A må ligge helt inntil hullet. Fest platetoppen til strukturen ved hjelp av brakettene B som følger med.

Skjær forsiktig av den overflødige kanten C på pakningen. Dimensjonene i den følgende tegningen refererer til hullet fra innsiden av pakningen.

I tilfelle installasjon i et nøytralt element med dører, er det nødvendig å plassere et panel som skille under platetoppen. Hold en avstand på minst 10 mm mellom bunnen på produktet og panelets overflate. Panelet må være lett å dra ut for å sikre en tilstrekkelig tilgang ved eventuelle tekniske inngrep.

7. ELEKTRISK TILKOPLING

Forsikre deg om at spenningen og dimensjoneringen av strømforsyningen er i overensstemmelse med egenskapene som er indikert på typeskiltet under produktets deksel. Dette skiltet må aldri av noen grunn fjernes.

Kontakten på enden av strømledningen og kontakten i veggen må være av samme type og i samsvar med gjeldene standarder om elektriske anlegg. Kontroller at strømforsyningen er utstyrt med en tilstrekkelig jording.

Før strømledningen på baksiden av møbelet. Pass på at den ikke kommer i kontakt med platetoppens underside, eller en eventuell ovn som er innfelt under denne.

Se til at strømforsyningen til produktet er utstyrt med en allpolet skillebryter med avstand til kontaktåpningene som er lik eller større enn 3 mm, plassert på et lett tilgjengelig sted og i nærheten av produktet.

Unngå bruk av reduksjonsstykker, adaptere eller shunter.

I tilfelle strømledningen skal skiftes ut, må tverrsnittet på trådene i den nye ledningen ikke være mindre enn 0,75 mm² (ledning på 3 x 0,75), og ved enden som forbindes med produktet, må jordledningen (gulgrønn) være minst 20 mm lenger.

Bruk kun en ledning av typen H05V2V2-F eller tilsvarende som tåler en temperatur på maksimalt 90 °C. Utskiftningen må utføres av en spesialisert tekniker som må utføre koblingen til nettet i henhold til skjemaet nedenfor.

L = b r u n

N = bl Å

Ⓥ = gul - grønn

For å unngå enhver risiko må utskiftningen av strømledningen utføres av et autorisert servicesenter.

Produsenten fraskriver seg ethvert ansvar for personskader eller materielle skader, medført på grunn av misligholdelse av ovennevnte påbud, eller på grunn av urettmessig bruk selv av en enkelt del av produktet.

8. GASSTILKOBLING

Hvis produktet skal installeres over en komfyr, må gassrøret ikke føres bak komfyren for å forhindre overoppheting.

Tilkoblingen til gassnettet kan utføres med et stivt kobberrør eller med et fleksibelt stålrør utført som vegginstallasjon i samsvar med forskriftene som er fastlagt i gjeldende standard.

For å gjøre tilkoblingen lettere kan bendet A på den bakre delen av produktet svinges til side; løsne sekskantmutteren B, vri bendet A til ønsket posisjon og trekk til sekskantmutteren B igjen (tetningen er sikret av en gummipakning). Kontroller at det ikke forekommer noen gasslekkasjer når tilkoblingen er utført. En eventuell gasslekkasje kan avdekkes ved å bruke såpevann, bruk aldri en flamme.

Platetoppen er testet for metangass G20 (2H) ved et trykk på 20 mbar. For forsyning med andre gasstyper, se kapittel "9. TILPASNING TIL ANDRE GASSTYPER". Gassinnløpsbendet er gjenget 1/2 " for ekstern gass (ISO 228-1).

Tilkobling med stivt kobberrør: Tilkoblingen til gassnettet skal utføres på en slik måte at det ikke oppstår noen som helst belastninger på produktet. Tilkoblingen kan utføres ved å bruke adaptergruppen D med dobbeltkonus, den medleverte pakningen C må alltid plasseres i mellom.

Tilkobling med fleksibelt stålrør: Bruk kun rør av rustfritt stål utført som vegginstallasjon i samsvar med gjeldende standard, ved å plassere den medleverte pakningen C mellom bendet A og det fleksible røret E.

Installasjonen med det fleksible røret må utføres slik at lengden på røret ikke overskrider 2 meter; pass på at rørene ikke kommer i kontakt med bevegelige deler og at den ikke klemmes på noen som helst måte.

8.1 Tilkobling til flytende gass

Bruk en trykkregulator og foreta koblingen til gassflasken i henhold til kravene fastsatt av gjeldende standarder.

Pass på at tilførselstrykket stemmer overens med verdiene oppgitt i tabellen i avsnitt "3.2 Tabeller over egenskapene til brennere og dyser".

8.2 Ventilasjon av rom

Produktet kan kun installeres i rom som er utstyrt med permanent ventilasjon, som forutsatt av gjeldende standarder. I rommet hvor produktet er installert må den luften strømme til, som er nødvendig for å regulere gassforbrenningen samt den som er nødvendig for utskiftning av luft i selve rommet. Luftehullene, beskyttet av rister, må ha riktige dimensjoner i henhold til gjeldende standard, og posisjoneres slik at ingen del av dem er tildekket.

Rommet må holdes godt ventilert for å fjerne varmen og fuktigheten som oppstår ved tilberedninger. Spesielt etter langvarig bruk anbefaler vi å åpne et vindu, eller øke hastigheten på eventuelle ventilatorer.

8.3 Tømming av forbrenningsproduktene

Forbrenningsprodukter kan suges ut ved hjelp av avtrekksvifter som er forbundet med en skorstein med naturlig eller tvungent avtrekk. Et effektivt avtrekkssystem krever nøye planlegging av en godkjent spesialist, og det må gjennomføres i overensstemmelse med posisjonene og avstandene som er angitt i standardene. Når installatøren er ferdig må vedkommende utstede et samsvarssertifikat.

9. TILPASNING TIL ANDRE GASSTYPER

Før du utfører følgende arbeider må produktet kobles fra strømforsyningen

Platetoppen er testet for metangass G20 (2H) ved et trykk på 20 mbar. I tilfelle funksjon med andre gasstyper må du skifte ut dysene og regulere primærluften. For å skifte ut dysene og regulere brennerne må du fjerne platetoppen som beskrevet i følgende avsnitt.

9.1 Fjerning av platetoppen

1 Fjern alle bryterne, gryteristene, brennerdekslene og brennerkronene;
2 skru ut skruene og mutrene A som fester brennerholderne;
3 løft platen opp fra setet;
4 fortsett med utskiftning av brennerdysene ifølge referansetabellen for gass;
5 reguler primærluften som beskrevet i avsnitt "9.5 Justering av primærluften".

9.2 Regulering for flytende gass

Løsne skruen A og skyv støtten B helt inn. Med en fastnøkkel fjerner du dysen C og monterer den som passer ved å følge instruksjonene som er oppgitt i referansetabellene for gasstypen som skal brukes. Dreiemomentet for dysen skal ikke overskride 3 Nm. Sett støtten B på plass i den opprinnelige posisjonen, slik at den dekker dysen C perfekt.

Reguler luftstrømmen ved å flytte venturirøret "D", helt til du oppnår avstanden "X" som er angitt i tabellen i avsnitt "5.5 Justering av primærluften" og fest det med skruen "A". Etter å ha utført reguleringene, må tetningene forsegles med segllakk eller lignende materiale.

Brenner		Merke-effekt. (kW)	Flytende gass - G30/G31 – 30/37 mbar
			Diameter dyse 1/100 mm	Bypass mm 1/100		Redusert effekt (W)	Effekt g/h G30	Effekt g/h G31
Ekstra (1)		1.05	48	30	33 (*)	380	76	75
Halvrask (2)		1.65	62	30	33 (*)	380	120	118
Rask middels (3)		02.55	76	37	40 (*)	650	185	182
Rask stor (4)		3.1	85	43		750	225	222
Ultrarask (5)		3.3	87	55	65 (*)	1200	240	236
Dobbelt krone	Intern (6)	1.15	48	30	33 (*)	380	84	82
	Ekstern (6)	3.8	92	55	65 (*)	1200	276	271
Fiskepanne (7)		2	67	43	45 (*)	750	145	143

(*) Verdiene for bypass-ventilen gjelder for produkter uten ventiler.

9.3 Regulering for bygass

Utfør de samme arbeidsoperasjonene som er beskrevet i avsnittet "9.2 Regulering for flytende gass", men velg dysene og juster primærluften for bygass, som angitt i følgende tabell og i avsnittet "9.5 Justering av primærluften".

Brenner		Merke-effekt (kW)	Bygass G110 8 mbar
			Diameter dyse 1/100 mm	Redusert effekt (W)
Ekstra (1)		1.05	132	380
Halvrask (2)		1.65	165	380
Rask middels (3)		02.55	210	650
Rask stor (4)		3.1	240	750
Ultrarask (5)		3.3	250	1200
Dobbelt krone	Intern (6)	1.05	132	380
	Ekstern (6)	3.9	290	1200
Fiskepanne		2	190	750

Verdiene relatert til bygass gjelder produkter som tilhører kategori III 1a2H3+.

9.4 Regulering for metangass

Platetoppen er testet for metangass G20 (2H) ved et trykk på 20 mbar. For å tilpasse produktet til bruk sammen med denne typen gass, må du utføre de samme arbeidsoperasjonene som beskrevet i avsnittet "9.2 Regulering for flytende gass", men velg dysene og juster primærluften for metangass, som angitt i følgende tabell og i avsnitt "9.5 Justering av primærluften". Etter å ha utført reguleringene, må tetningene forsegles med segllakk eller lignende materiale.

Brenner		Merke-effekt (kW)	Metangass - G20 20 mbar
			Diameter dyse1/100 mm	Redusert effekt(W)
Ekstra (1)		1.05	73	380
Halvrask (2)		1.65	92	380
Rask middels (3)		02.55	115	650
Rask stor (4)		3.1	126	750
Ultrarask (5)		3.3	130	1200
Dobbelt krone	Intern (6)	1.05	73	380
	Ekstern (6)	3.9	140	1200
Fiskepanne		2	100	750

9.5 Justering av primærluften

Refererer til avstanden "X" i mm.

BRENNER		G30/G3130/37 mbar	G2020 mbar	G1108 mbar
Ekstra (1)		1.0	1.5	0.5
Halvrask (2)		1.5	1.5	0.5
Rask middels (3)		1.5	1.0	1.0
Rask stor (4)		10.0	2.5	1.5
Ultrarask (5)		2.5	2.0	1.5
Dobbelt krone	Intern (6)	6.0	3.0	1.0
	Ekstern (6)	10.0	3.0	5.0
Fiskepanne		2.5	2.0	1.0

For å kjenne igjen brennerne på platetoppen din, se tegningene i avsnittet "9.7 Plassering av brennere på platetoppen".

9.6 Avsluttende arbeidsoperasjoner

Etter å ha utført av de ovennevnte reguleringene, bygg sammen produktet ved å gå fram i omvendt rekkefølge i henhold til instruksene oppført i avsnitt "9.1 Fjerning av platetoppen".

9.6.1 Regulering av minimum for bygass og metangass

Sett delene på plass igjen på brenneren og skyv bryterne på kranstengene.

Tenn brenneren og sett den i minimumsposisjon. Trekk av bryteren på nytt og drei på justeringsskruen på innsiden eller ved siden av stangen til kranen (avhengig av modell), helt til du oppnår en regelmessig minimumsflamme.

Monter bryteren igjen og kontroller blussets stabilitet (når du vrir bryteren hurtig fra maksimum til minimum må blusset ikke slokne).

9.6.2 Regulering av minimum for flytende gass

For regulering av minimum for flytende gass må justeringsskruen på innsiden eller ved siden av stangen til kranen (avhengig av modell) skrues helt til bunn i retning med klokken.

Bypass-diameteren for hver enkelt brenner er oppført i tabellen "9.2 Regulering for flytende gass".

Etter å ha regulert med en annen type gass enn den som produktet er testet for, må etiketten som er plassert på dekselet til produktet skiftes ut med en som tilsvarer den nye gassen. Etiketten ligger i posen sammen med dysene som følger med.

9.7 Plassering av brennere på platetoppen

BRENNERE

1. Ekstra
2. Halvrask
3. Rask middels
4. Rask stor
5. Ultrarask tredobbelt krone
6. Ultrarask dobbelt krone
7. Fiskepanne

9.8 Smøring av gasskranene

Etter hvert som tiden går, kan det forekomme at gasskranene blokkerer seg. Sørg for å rengjøre dem innvendig og skifte ut smørefettet.

Denne operasjonen må utføres av en spesialisert tekniker.
